Саморегулирующийся нагревательный кабель: виды, принцип работы, правила выбора

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Инструкция по монтажу греющего кабеля в полно экранном режиме

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

соединительные гильзы;
плоскогубцы;
рулетка;
кримпер;
строительный фен;
монтажные нож и скотч;
кусачки;
термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее. Схема с УЗО Схема с УЗО 2

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Как выбрать греющий кабель?

Стоит учесть следующие факторы, чтобы избежать ошибок, выбирая тепловой элемент.

Сложности при проведении

Многие думают, что такие проводники – нерациональный выбор. Монтаж и эксплуатация будут слишком дорогими, поэтому не окупят себя. Но в некоторых ситуациях это жизненная необходимость, вне зависимости от существующих сложностей.

У владельцев частных домов, которые заинтересованы в обогреве трубопроводов.

Для систем водоснабжения и канализации, чтобы греть кровлю. Монтаж систем осуществляется там, где появляется больше всего воды. Благодаря этому кровля останется сухой, появится возможность обустроить «тёплый пол».

Здания коммерческого назначения. Особенно, когда необходимо разработать систему пожаротушения.
Промышленность, если работа связана с опасными условиями, когда используется водопроводный вид оборудования.

Дополнительные советы по выбору

Есть несколько особенностей, которые надо учитывать потребителям:

Питание подводится к двум концам. Только в этом случае водопровод работает нормально.
Создание сильного магнитного поля во время работы. Рядом с ним нельзя находиться долгое время, иначе здоровье человека ухудшается.
Зато показатели мощности высокие.
Гибкость, которой отличается любой термопровод.
Стоимость остаётся относительно невысокой.
Высокие показатели эксплуатации. При соблюдении всех требований срок службы составит несколько десятков лет. Даже если это внутренний вид изделий.

Но длина у такой продукции строгая, ограниченная. Ещё один серьёзный недостаток – невозможность проведения качественного ремонта без серьёзных трудозатрат. Тем более – локального. Наконец, обязательно применение терморегуляторов, без которых температура не меняется.

У саморегулирующихся греющих кабелей положительных сторон гораздо больше:

Увеличенный срок эксплуатации до 40 лет.
Не нужно применять температурные датчики. В том числе – когда имеется пластиковый вид моделей.
Матрица прекращает работу модуля, если температура – 85 градусов и выше.
Плотный монтаж в трубе благодаря плоской форме.
Лёгкое разрезание.
Отсутствие требований по дополнительному обслуживанию.
Повреждения не появляются даже из-за перехлёста.
Простая регулировка, которую можно выполнить самостоятельно.
Потребляемой энергии не так много.
Кабель способен пережить любые колебания в окружающей среде.
Надёжность

Это особенно важно тем, у кого есть дача.

Только саморегулирующие греющие кабеля подходят, если у трубопроводов всё время меняется показатель температуры. Энергетическая эффективность систем увеличивается, если с самого начала правильно выбрать изоляционные материалы. При обмотке заранее уточняют, до каких пределов материал допускает изгиб. Это позволит нагревать всё качественно.

Отдельно покупателям нужно узнавать о том, требует ли система дополнительного утепления. В зависимости от длины, теплопотери труб подбирают подходящий проводник.

Может быть интересно

Как проверить греющий кабель?

Существует два основных способа для решения данной проблемы:

Замеры цепи на сопротивление в случае с резистивным кабелем. Отдельно проверяют цепь изоляции.
Саморегулирующий нагревательный провод проверяют, подключив обогревательную систему к электрической цепи.

Выбор греющего кабеля

Выбор саморегулирующегося нагревательного кабеля не должен быть спонтанным. Производителями четко определены характеристика кабеля для различных условий его использования.

Первое на что нужно обратить внимание — мощность кабеля. Для частных домов используют кабель мощностью от 5 до 25 Вт/м и выше

Причем параметры определены для каждого конкретного случая:

подземный водопровод с внутренним монтажом обогрева – мощности в 5 Вт/м вполне достаточно;
подземный водопровод с наружным обогревом – необходим кабель, мощностью от 10 Вт/м;
открытый водопровод – кабель мощностью менее 20 Вт/м с обогревом труб не справится.

Такой параметр, как рабочая температура, в случае выбора греющего кабеля для трубопровода всегда неизменный. Используют только низкотемпературные (до 65°).

В зависимости от области применения греющий кабель классифицируется на пищевой и технический.

Внимание! Внутри бытового водопровода можно устанавливать только пищевой кабель. Наружный монтаж допускает использовать любой кабель.

Советы по монтажу и обслуживанию

Чтобы эксплуатация греющей системы не доставляла хлопот, желательно при монтаже выполнить все действия, рекомендуемые производителем. Хорошо не забыть про стикеры – на обогреваемый участок поместить/приклеить извещения об обогреве.

В будущем, особенно при необходимости ремонта, такая предусмотрительность окажется весьма кстати. Также стоит проводить регулярный осмотр трубопровода, а при обнаружении проблем с греющим кабелем или его повреждении, следует правильно выполнить ремонт.

Для чего удалить поврежденный кусок, а вместо него на этом участке присоединить новый, неповрежденный. Чинить поврежденный участок не стоит – правильным решением станет замена.

Если вы совсем не электромонтажник, то проще купить готовый комплект для внутреннего/внешнего обогрева. С такой системой останется внимательно прочесть инструкцию и в точности следовать написанному

Опытные монтажники советуют использовать металлический скотч для устранения шероховатых участков трубы, где предстоит монтировать греющий кабель.

Еще один полезный совет касается экономии: не стоит экономить, покупая дешевый китайский кабель-подделку – доставать трубы из земли и менять греющую систему в морозные дни обойдется в несколько раз дороже покупки качественной системы от проверенного производителя.

Лучше сразу купить надежный кабель и прочие компоненты с долголетней гарантией от добросовестного производителя, кроме того, желательно рассмотреть один из альтернативных вариантов обогрева труб в качестве дублирующего дополнения.

Как подключить греющий кабель?

Муфтирование, соединение с силовыми частями – работа, на которую во время монтажа уходит больше всего времени и сил. Процессы легко реализовать самостоятельно, но требуется точно следовать приложенным инструкциям. Уважительно надо относиться и к электричеству, соблюдая все правила безопасности, чтобы работать безопасно своими руками.

Муфтирование саморегулирующихся кабелей предполагает набор из следующих приспособлений:

Силовой провод, обязательно – двух- или трёхжильный. Выбирается в зависимости от наличия, либо отсутствия оплётки.
Канцелярские или бытовые хорошо заточенные ножи. Лучше брать инструменты небольших размеров.
Строительный фен. Его может заменить обычная зажигалка, но только в крайнем случае.
Плоскогубцы.
Комплект с термоусадками, обжимными клеммами. Особенно нужен, если идёт наружный тип монтажа.

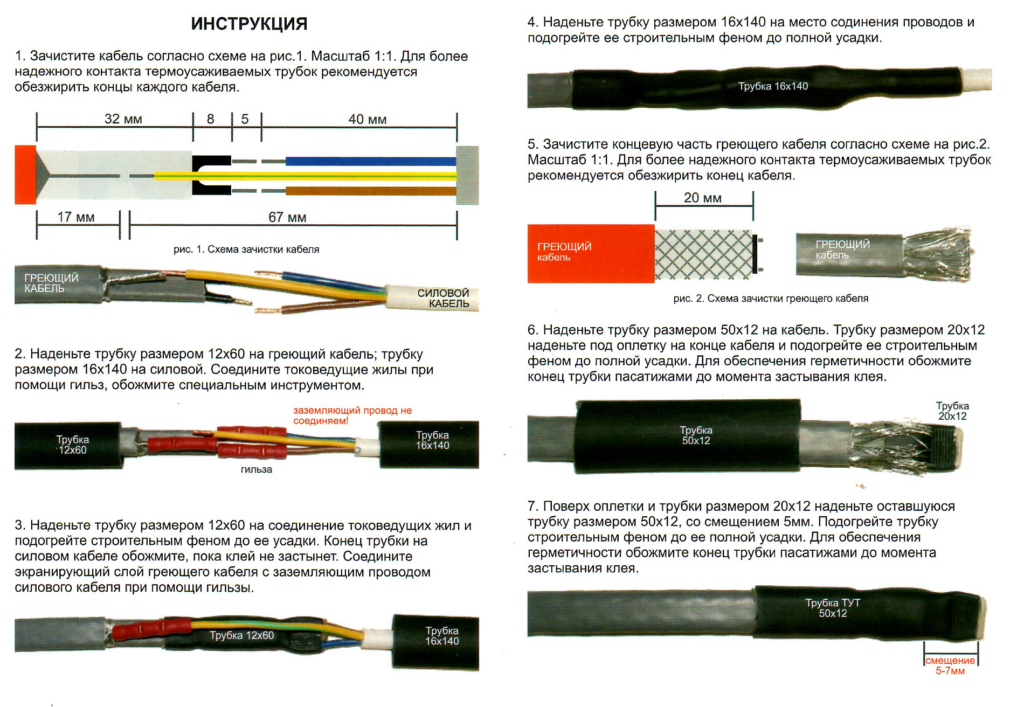

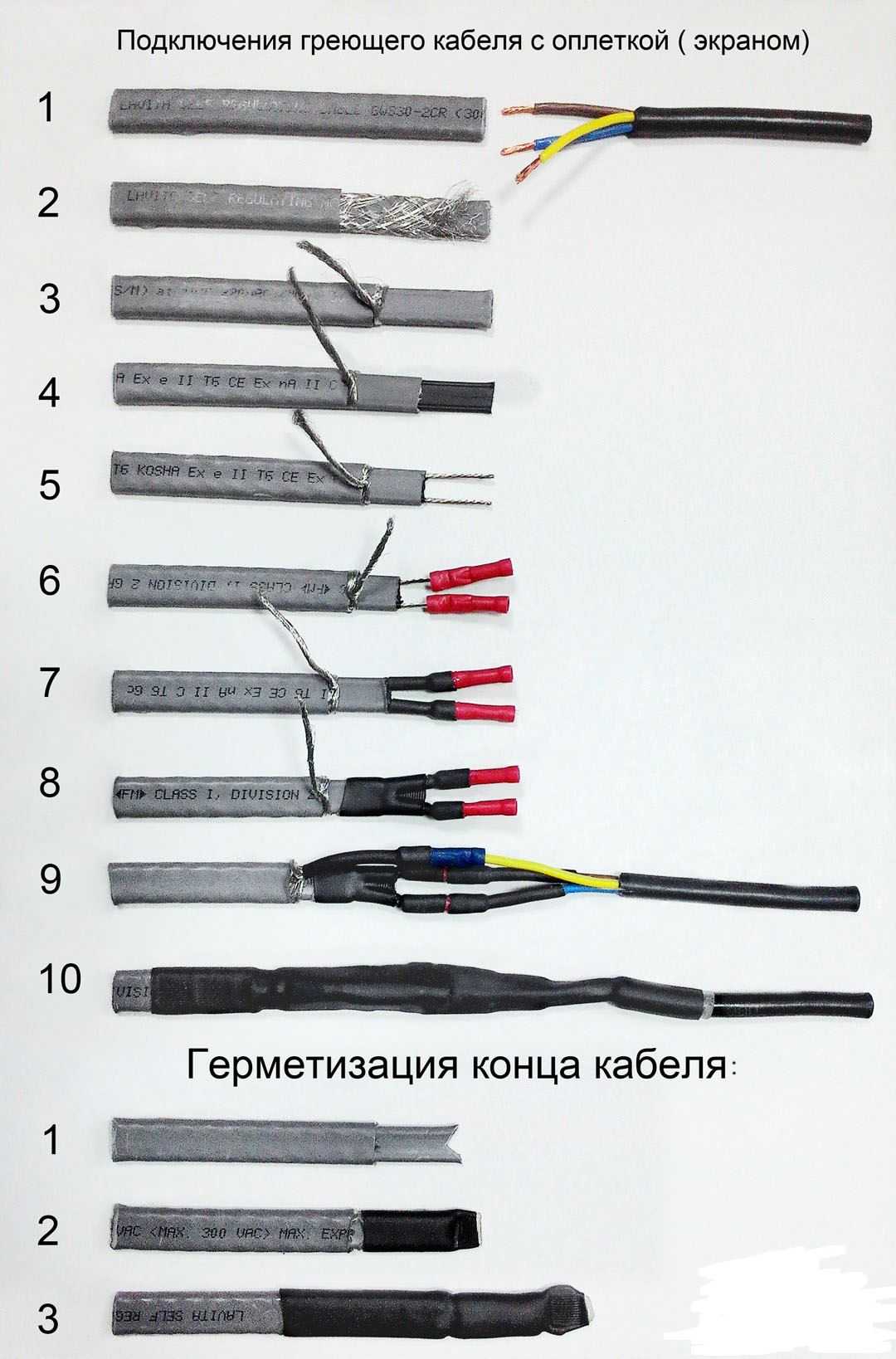

Сначала готовят силовые кабели, для чего аккуратно снимают часть изоляционного слоя. С изолятора у каждого провода снимают примерно по 1 см. Основную изоляцию длиной до 5 сантиметров снимают с провода, который используют при нагреве. Нужно отдельно раскрутить проволочную оплётку, переплетённую между собой и намотанную на внутреннюю часть кабеля. После выполнения этого действия материал снова собирают в 1 жилу. Такие изделия упрощают заземление.

Двойной слой изоляции снимают, отступив от края примерно на 2 см. Обычно под этим слоем находится саморегулирующаяся матрица. Её тоже вырезают с помощью ножа, оставляя вдоль 2 медные жилы, с длиной не более 1,5 сантиметров.

Жёлто-зелёный провод сгибают на силовом трёхжильном кабеле в противоположную сторону. Эту часть применяют при подключении заземления. С этим жёлто-зелёным проводом на следующем этапе соединяют скрученную оплётку заземляющего кабеля. Термоусадочная трубка с большим размером помогает зафиксировать все изделия, включая саморегулируемый прибор.

С двумя медными жилами нагревательного кабеля соединяют два других провода.

При соединении элементов друг с другом можно придерживаться такой инструкции:

Из комплекта для монтажа берутся обжимные гильзы.
С одной стороны медные гильзы надевают на медные жилы кабеля для обогрева, с другой – на оголённую часть силового провода.
Потом всё обжимают, с помощью плоскогубцев. Тогда всё будет в порядке с саморегулируюцимся кабелем.

Изолированные втулки помогают надёжно закрепить основные провода, после чего стык закрывают термоусадочными трубками меньшего размера. Конструкцию нагревают любым удобным способом, пока она не уменьшится в размере. Соединение надёжно фиксируется в процессе из-за клея, который выделяется в процессе обработки.

С помощью оставшихся усадок изолируют второй конец, которым снабжена лента. Кабель разрезают вдоль и пополам. Главное – чтобы не оголялись медные жилы, поэтому не уходят слишком далеко вглубь конструкции. Ножом срезают одну из получившихся половинок. Вторую оставляют в чистом виде. Тогда кабельные жилы не будут замыкаться друг с другом. На конец кабеля надевают термоусадку, используют фен для нагрева. Для плотного склеивания можно обжать кончик, с помощью плоскогубцев. В этом случае саморегулирующий тип систем герметичен.

Установка термостата

Для экономии электроэнергии и более рациональной работы теплого пола следует использовать термостат. Устанавливать его нужно перед укладкой нагревательных элементов. Монтируется он в удобном месте, отступив от пола минимум 30 см. В стене нужно сделать нишу для установки коробки и провести штробу к основанию пола, в которой размещают гофру или трубу. Гофра должна пройти по основанию пола еще 0,5–1 м, в нее помещают соединительные провода от нагревательных элементов.

Грамотное место для монтажа термостата

Концы кабеля должны подводиться к термостату таким образом, чтобы муфты оставались в стяжке.

Подключение к сети альтернативный способ

Взяли вот такой кабель:

Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя

Так выглядеть конец.
Зачистил.
С помощью вот такого клемника соединил с проводом.

Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.

Термопистолет.
Термоусадочная трубка.
Конец изолируемого кабеля.

Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.

Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.

Греющий кабель

Бытовые греющие кабели представляют модифицированные производственные греющие кабели. В их состав также входят нихром содержащие токоведущие проводники. Бывают они разных исполнений, описание которых Вы можете прочесть в ранее написанной статье о тёплых полах использующих греющий кабель и водяное отопление тёплого пола. Также в той статье Вы прочтёте о расчёте мощности греющего кабеля…

В водоснабжении для обогрева трасс трубопроводов используется всего два вида греющих кабелей — это и кабель для укладки поверх трубы (не пищевой греющий кабель). Оба вида кабелей предусматривают внутреннюю температурную стабилизацию, что положительно сказывается на обогреве поверхности и положительной экономии на электропотреблении. Кабели используемые нашей компанией бренда HeatUP отлично себя показали на рынке обогрева кабельных трасс. Мощности кабеля в 10 и 16 ватт*метр вполне достаточно для качественного обогрева трубы (не зависимо канализация или водопровод) в утеплителе.

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

с установкой муфты через прессуемые гильзы

без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Инструктаж по подключению обогрева

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

соединительные гильзы;
плоскогубцы;
рулетка;
кримпер;
строительный фен;
монтажные нож и скотч;
кусачки;
термоусадочные трубки.

Крепление кабельной системы

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

Крепление защитного кожуха

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее.

Проверка и запуск в работу

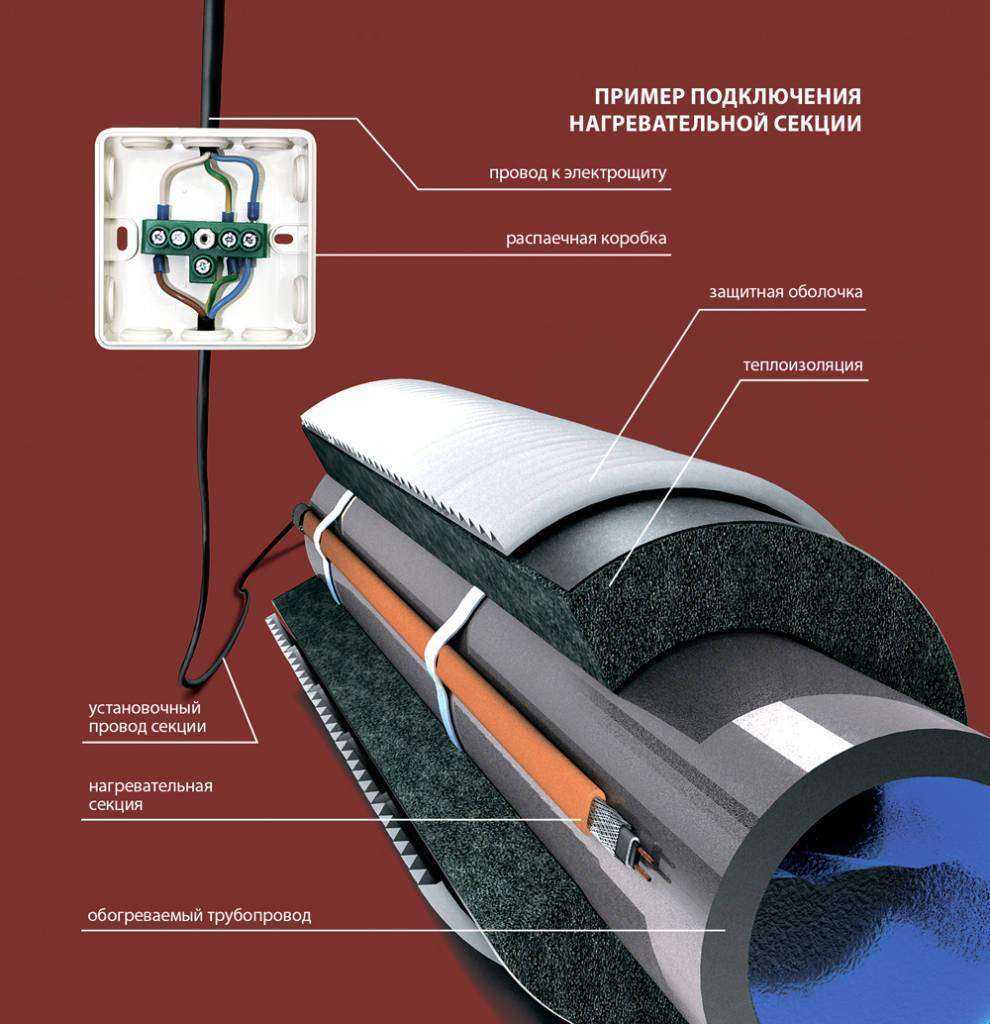

Схема подключения греющего кабеля

Подключить КСО достаточно просто. Нужно подать напряжение в 220 вольт к токопроводящим жилам кабеля. Греющий конец необходимо хорошо изолировать, чтобы не произошло соприкосновение токопроводящих жил.

Если есть заземление, оно должно иметь специальную оплетку.

Способ подключения зависит от нескольких факторов:

Где он будет установлен.
Имеющиеся инструменты.
Наличие расходных материалов.

Схема подключения для любого способа имеет одинаковый вид. Если отсутствует оплетка, к его жилам просто подается напряжение.

Обязательно изолируется противоположный конец.

Токопроводящие жилы должны быть надежно защищены от контакта между собой.

Если греющий шнур снабжен заземляющий экраном, его необходимо заземлить. В случае невозможности заземления, экран просто обрезают.

Более подробно о подключении можно посмотреть на сайте: https://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10
Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

оплеткой и трубой

оплеткой и рабочими жилами

Что представляет собой саморегулирующий кабель

Саморегулирующийся кабель – это уникальное изобретение, представляющее собой гибкий провод, греющийся под воздействием электроэнергии. При этом он обладает свойством регулировать собственную мощность, ориентируясь на окружающую температуру. То есть, чем холоднее атмосфера, тем горячее саморегулирующий кабель. Он как бы приспосабливается к особенностям окружающей его среды, причем не по всей длине.

Принцип работы саморегулирующего греющего кабеля заключается в его внутреннем обустройстве. Грубо говоря, он состоит из трех основных частей:

Металлические проводники – обеспечивают подвод электроэнергии;
«Умная» полимерная матрица – именно она адаптируется под меняющиеся условия и вырабатывает тепло;
Изоляция – тут используется целый «бутерброд» из нескольких материалов.

Ключевым звеном здесь является полимерная матрица. Именно она отвечает за саморегулирующие свойства. Причем буквально каждый ее сантиметр живет своей отдельной жизнью.

То есть, один отрезок может быть холоднее или наоборот, горячее другого. И все это без какой-либо электроники, без каких-либо датчиков и всего остального – только полимерная основа из «умного» материала.

Саморегулирующий греющий кабель для водопровода обладает еще одним интересным свойством – это произвольная длина. Мы можем взять прочные ножницы, перерезать его и опять включить в сеть – он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения. В отличие от новогодней гирлянды, он будет продолжать работать даже при случайном обрыве. Впрочем, саморегулирующий греющий кабель обладает достаточно прочной конструкцией, предотвращающей аварийные обрывы.

Прочие свойства саморегулирующего греющего кабеля:

Высокая механическая прочность – он работает от электроэнергии, а это значит, что он нуждается в прочной многослойной изоляции;
Устойчивость к влаге – он спокойно работает в водной толще. Главное, заизолировать его конечную часть с помощью специальной термоусадочной пленки;
Экономичность в потреблении электроэнергии – обеспечивается за счет саморегулирующихся свойств (вплоть до полного отключения).

Прочность саморегулирующего греющего кабеля обеспечивается его многослойностью. Первые два слоя – это медные проводники и «умный» полимер. Поверх них проходит изолирующий слой из полиолефина или фторполимера.

Следующий слой играет роль брони – здесь применяется медная оплетка. Завершает наш «бутерброд» еще один слой изоляции из полиолефина. Благодаря такой конструкции, саморегулирующийся нагревательный кабель получается очень прочным и выносливым.

Медная оплетка одновременно работает как защита от электромагнитного излучения – оно слабое, но все-таки есть.

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Выводы и полезное видео по теме

Пошаговый процесс разделки кабеля, заделки свободного конца и присоединение питающего провода в следующем ролике:

Подключение греющей системы к силовому проводу и дополнительное наружное утепление трубы:

Особенности монтажа греющей системы внутрь трубы в следующем видео:

Правильно подключенный кабель обеспечит комфортное использование коммуникаций в загородном доме или на даче даже в морозные зимние дни.

При наличии инструкции, небольшого опыта проведения электромонтажных работ и комплектующих подключить греющую кабельную систему можно собственноручно. Особенно, если купить готовый комплект, в котором выполнена герметичная концевая заделка и подключен силовой провод с вилкой.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Делитесь полезными сведениями, которые могут пригодиться посетителям сайта. Расскажите о собственном опыте в подключении греющего кабеля.
