Как соединять провода правильно между собой: 7 способов, проверенных временем

Пайка и сваривание проводов

Современные требования, изложенные в нормативных документах (ПУЭ), запрещают сращивание электропроводки путем обычной скрутки независимо от способа изоляции. Но если скрученные жилы пропаять или сварить, то контакт получится надежным и будет соответствовать всем правилам.

Давайте рассмотрим, как соединять токонесущие части кабелей в распределительной коробке с помощью распайки:

  1. Снимите изоляцию с проводов на расстоянии примерно 3 см и зачистите их мелкой наждачной бумагой.
  2. Плотно скрутите жилы между собой пассатижами.
  3. Используя канифоль и припой (подойдет марка ПОС 61), тщательно залудите соединение таким образом, чтобы расплавленное олово затекло в пространство между проволоками.
  4. Заизолируйте стык термоусадочной трубкой либо замотайте клейкой лентой.

Соединение проводов сваркой выполняется в таком же порядке, только вместо паяльника используется аппарат с угольным электродом. В нем сделано специальное углубление, куда насыпается флюс, после чего устройство включается в сеть, а электрод прижимается к скрутке, пока не образуется наплыв в виде маленького шарика.

Преимущество данного способа заключается в долговечности стыка и возможности подключать в распаечной коробке провода разного сечения, в том числе многожильные. Благодаря надежности соединение успешно применяется в силовых линиях с различной нагрузкой, но имеет некоторые минусы:

  • нельзя паять либо сваривать медные проводники с алюминиевыми;
  • данное подключение является неразъемным и в случае переделки по новой схеме контактирующие участки приходится откусывать.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Это интересно: Как соединить светодиодные ленты между собой — вариант без пайки (коннектор, соединители) и как паять + видео

Сварочное закрепление

Для создания максимально надёжного соединения проводников после скручивания их дополнительно закрепляют сваркой. Технология выполнения такого контакта очень похожа на пайку, только здесь используется сварочный аппарат вместо паяльника.

По качеству и надёжности способ сварки полностью отвечает всем нормативным требованиям создания электрического контакта.

При создании соединения сваркой проводники скручиваются, а кончик их заваривается. Образовавшийся шарик из металла, обеспечивает очень надёжное сочленение проводов. При этом надёжность обусловлена не только созданием высоких электрических характеристик, но и механических тоже.

Основным недостатком такого типа соединения проводов считается наличие сварочного аппарата и приспособлений для подобных работ. К тому же требуется строго соблюдать правила работы на высоте и противопожарную безопасность.

Последовательность выполнения сварки проводов:

  1. Освобождаем проводники от изоляции на 60—70 мм.
  2. Зачищаем жилы механическим способом (наждачной бумагой).
  3. Производим скрутку проводов, причём длина её должна быть не менее 50 мм.
  4. Сверху скрутки закрепляем контакт заземления сварки.
  5. Электродом слегка касаемся снизу скрутки. Сварка проводов происходит очень быстро.
  6. После остывания контактного шарика, производим его изоляцию.

В результате таких действий получается практически цельный проводник, а контактный узел будет иметь наименьшее переходное сопротивление.

Способы соединения

Различные виды соединения проводов

Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:

  • зажимы;
  • клеммы;
  • опрессовка;
  • пайка, сварка.

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.

Метод сжимов

Соединительные клеммы WAGO

Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.

Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.

Метод прессовки

Варианты опрессовки проводов

Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.

Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.

Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации

Важно лишь правильно подобрать тип гильзы и нажимное усилие

Метод сварки

При сварке проводов используется оловянный припой

Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.

С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

  • Расплавление оконцевания многожильного провода.
  • Соединение расплавленного проводника с одножильным отрезком.

Пайка

Пайка проводов

Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.

Как скрутить многожильный провод вместе с одножильным:

  1. Зачистка от изоляции.
  2. Обработка поверхности обоих проводников канифолью.
  3. Наматывание многожильного кабеля на одножильный.
  4. Сгибание одножильного кабеля, обжимание пассатижами.
  5. Обработка места паяльным жиром и припоем.

Также существует вариант соединения, когда обработка жиром и канифолью производится отдельно для каждой части провода. Затем проводники соединяются параллельно и место контакта обрабатывается припоем.

Одножильные проводники соединить проще. Для этого их достаточно зачистить от изоляции и обработать канифолью. Затем кабели нужно спаять. Если для соединения берется луженый одножильный проводник, обработка канифолью не требуется.

Соединение клеммником

Развитием болтового соединения является клеммное. Клеммники бывают двух видов — с прижимной прямоугольной шайбой и с круглой. При использовании клемника с прижимной шайбой изоляция снимается на длину, равную половине ширины клеммника. Болт отпускается, провод подсовывается под шайбу и болт опять зажимается. С одной стороны можно подключать только два провода, желательно одинакового сечения и только гибкие или только одножильные.

Подключение к клеммнику с круглой шайбой не отличается от использования болтового соединения.

Соединение проводов получается надёжное, но громоздкое. При содинении проводов сечением больше 16 мм² соединение ненадёжное или же необходимо использование наконечников.

Подключение силовых кабелей к розеткам

Для прокладки проводки в розеточной группе помещений рекомендуется использовать кабель марки ВВГ. В деревянных сооружениях прокладывают ВВГнг имеющий изоляцию из негорючего материала, есть импортный аналог этого провода NYM, но он существенно дороже.

При планировке учитывают максимальную мощность электроприборов подключаемых в розеточную группу, от этого зависит выбор сечения провода. Статистика и практический опыт показывает, что для квартиры или частного дома между распределительными коробками в розеточных группах укладывают провода сечением 4 мм2. От распределительной коробки до розетки 2,5 мм2, при условии включения обычных бытовых приборов не большой мощности, телевизора, утюга, холодильника, ручного электроинструмента и другой техники.

Расключение проводов розеточной группы в распределительной коробке

В распределительные коробки и подрозетники кабель заводится на 15 – 20 см, внешняя оболочка снимается до 10 см, изоляция с проводов на 5 см в распределительной коробке,  в подрозетниках до 1 см. Оголенные концы в распределительной коробке для соединения с розеткой скручиваются между собой двумя пассатижами. Оба провода совместно зажимаются возле окончания изоляции, и возле оголенных концов. Первые остаются в неподвижном состоянии вторыми делаются вращательные движения для скрутки пары или большего количества проводов.

От распределительного щита до розетки провода кабеля соединяются в соответствии с требованиями ПУЭ, по цвету. От фазного контакта идет красный или коричневый провод так же они соединяются в распределительной коробке и опускаются до розетки. Нулевые провода с голубой изоляцией и желто — зеленые соединяются по всей сети, начиная от шины заземления в РЩ.

Подключение группы розеток

Розетка подключается к проводам, выходящим из подрозетника, фазный и нулевой проводник крепятся к контактам, в которые вставляется вилка от электроприборов. Заземляющий провод к контакту с обозначением заземления, способы фиксации проводов на контактах могут быть различны, это зависит от типа розеток.

Подключение розетки к проводам в подрозетнике

Бывают контактные группы с винтовыми зажимами или пружинными. После подключения провода и корпус розетки упаковываются в подрозетник, вкручиваются распорные винты, все закрывается лицевой декоративной крышкой.

Выбираем кабель

Компьютерные сети Для построения локальных компьютерных сетей, подключения услуг доступа в сеть Интернет используется кабель типа «витая пара». Как следует из названия, кабель состоит из нескольких витых пар. Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu) толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается кабель, центральная жила которого выполнена из меди. Но сейчас на рынке представлен бюджетный кабель с проводником из омедненного алюминия (CCA)

Как правило, толщина проводника обозначается по американскому стандарту в AWG (American Wire Gauge System – американская система оценки кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в кв. мм. Калибр провода в стандарте AWG отражает его средний диаметр. Отличительной чертой стандарта AWG является то, что чем толще провод, тем меньше его калибр по стандарту AWG. Это имеет свое объяснение: значение AWG характеризует количество этапов обработки проволоки, когда она при изготовлении последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше, чем кабель, маркированный 22 AWG (табл.).

Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная величина появилась в результате

того, что стандарты устанавливались в США, где длину принято считать в футах. Если мы переведем 305 м в американскую меру измерения, то получим круглое значение 1 000 футов.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги

вокруг скрученных пар – определяют разновидности кабелей:

• неэкранированная витая пара (UTP — Unshielded twisted pair) – без защитного экрана;

• фольгированная витая пара (FTP — Foiled twisted pair) – присутствует один общий внешний экран в виде фольги.

В отличие от кабеля UTP (незащищенная витая пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP, интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет активно использоваться технология 10-Gigabit Ethernet, экранированные кабели (FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10 Гбит/с системы.

Кабель для внутреннего применения имеет внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.

Кабель может также иметь металлический трос (наиболее характерно для наружного кабеля). Кабель

с тросом обычно используется при прокладке воздушно-кабельных трасс.

Существует несколько категорий кабеля «витая пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют

назначение кабеля и его скоростные возможности передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.

Cat.3 – это в основном 2-парный кабель. Он используется при построении телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания составляет 16 МГц.

Cat.5e, в отличие от категории 3, чаще всего 4-парный кабель. Он является самым распространенным и используется для построения локальных компьютерных сетей. Скорость передачи данных по такому кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.

Иногда встречается 2-парный кабель категории 5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и свои преимущества: его себестоимость ниже, а толщина меньше (последнее облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при использовании 2 пар.

Телефония

К проводам, используемым в телефонии (исключая магистральные телефонные кабели), в отличие от кабелей передачи данных, не предъявляется таких жестких требований. Для подключения абонента к телефонным сетям общего пользования зачастую используется однопарный кабель вообще без всякой скрутки (так называемая «лапша»), хотя в современных условиях подключение часто производится более современными типами кабелей, включая витую пару категории 3. В квартире для подключения телефонного аппарата к розетке используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

  1. Пружинная шайба.
  2. Стандартная шайба.
  3. Колечко первого провода.
  4. Еще одна стандартная шайба.
  5. Колечко второго провода.
  6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Монтаж и виды полипропиленовых тройников

Фитинги из этого материала изготавливают по технологии инжекционного прессования, благодаря чему в результате получаются высококачественные изделия. Такие тройники бывают следующих видов:

  1. Переходные — модели, которые применяют для соединения пластиковых труб с разными диаметрами.
  2. С накидной гайкой.
  3. Комбинированные полипропиленовые фитинги-тройники — разновидности, предназначенные для соединения между собой пластиковых и металлических труб. Такие модели производят в двух вариациях: с внутренней резьбой и наружной.
  4. Тройники равнопроходные используют для соединения труб с одинаковым диаметром.

Монтировать рассмотренные полимерные изделия необходимо посредством специального паяльника, который продается в комплекте с набором сменных насадок для определенного диаметра. Сам процесс включает следующие несложные работы:

  1. Подготовить трубы таким образом: удалить слой фольги торцевателем и снять фаску калибратором.
  2. Равномерно прогреть тройник паяльником, рабочая температура которого должна составлять 260 °C. После повторить такие же действия с трубой, но уже с помощью насадки другого размера.
  3. Аккуратно соединить нагретые детали и подождать, пока пластик полностью застынет.

Однако есть и другие способы, с помощью которых получится закрепить трубы в тройник. Сюда относятся такие варианты, как метод обжима (понадобится специальный ключ), холодная сварка и использование пуш-фитингов.

В чем их особенность

Алюминий имеет особенные свойства металла, которые могут вызывать затруднения при соединении. Вследствие окисления, на алюминии образуется оксидная пленка, которая препятствует прохождению электрического тока. Эта пленка расплавится только при температуре не менее 2000°С, а этот показатель выше температуры плавления самого алюминия. Более того, если зачистить оксидную пленку механическим путем, то спустя время она появляется повторно.

Если вы захотите спаять алюминий, то эта пленка будет препятствовать сцеплению припоя с жилой. Также при сварке пленка образует включения, которые негативно сказываются на качестве контакта. Кроме всего прочего, алюминий относится к категории металлов, которые отличаются высокой текучестью и хрупкостью. Как следствие контакт следует полностью защитить от возможных механических воздействий. Например, если соединить алюминий болтовым зажимом, то необходимо регулярно подтягивать контакт, так как алюминий, образно говоря, «вытекает» из-под контакта, который, в свою очередь, ослабевает.

Существуют ли тогда способы надежного соединения алюминиевого провода? Рассмотрим несколько распространенных методов и решим, как лучше всего выполнять эту работу.

Этот метод соединения очень прост. Необходимо зачистить провод от изоляции на 20 мм. После жилу рекомендуется зачистить мелкозернистой шкуркой. Далее оголенную жилу скручиваете в колечко и вставляете в зажимной винт, которые следует плотно закрутить.

Комплектация для винтового соединения

Минус такого метода соединения в том, что из-за текучести алюминия, время от времени контакт необходимо подтягивать. Поэтому место соединения должно быть в доступном месте.

В этом случае применяются специальные клеммники. За счет наличия специальной пружины, нет необходимости регулярно подтягивать контакт. Вставленный зачищенный алюминиевый провод надежно удерживается. Существуют клеммники как одноразовые, так и многоразовые. Одноразовые используются для соединения проводов, без дальнейшего разъединения. Провод вставляет в отверстие зажима, обратно его не вытянуть. Что касается многоразового соединения, то провод легко вытягивается, если нажать на специальный рычаг, удерживающий провод.

В редких случаях, алюминиевый провод можно соединить методом скрутки. Сразу стоит отметить, что этот метод очень ненадежный и даже несмотря на то, что в советское время его использовали сравнительно часто. Отчасти объясняется это тем, что в прошлом количество бытовых приборов и соответственно нагрузки на проводку было меньше. Теперь картина выглядит иначе.

Более того, срок такого соединения зависит от разных факторов, например, нагрузка по току, влажность и температура. Если температура повышается, то металл расширяется, из-за чего расширяется зазор между проводами. Это может привести к переходному сопротивлению, место контакта будет греться и после этого образуется окисление и, в конце концов, контакт полностью нарушится. Однако такой процесс продолжается долгое время, поэтому для временных соединений метод скрутки допустим.

При соединении алюминия таким методом, важно придерживаться таких правил:

  • Провода должны равномерно обвивать друг друга.
  • Если провод толстый, то витков должно быть не более трех, а для тонкого не меньше пяти.
  • Если соединяется медный и алюминиевый провод, то медный обязательно нужно залудить.
  • В качестве изоляции контакта рекомендуется использовать термоусадочную трубку.

Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа

При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.

Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.

С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.

Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.

Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.

При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.

Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.

Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.

Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.

Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.

Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.

Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.

Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.

Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.

Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.

Используем современные колодки с пружинными зажимами

Не так давно на рынке электрического оборудования и комплектующих были представлены модифицированные клеммы, оснащенные пружинными зажимами. Доступны одноразовые (проводники вставляются без возможности их дальнейшего изъятия) и многоразовые (оснащены рычажком, позволяющим доставать и вставлять кабели) колодки.

Используем современные колодки с пружинными зажимамиКлеммники wago

Клеммники wago Ток (А) Число подкл. проводн. Сечение проводн/ (мм²) Наличие контактной пасты
222-413 32 3 0,08-4,0 без пасты
222-415 32 5 0,08-4,0 без пасты

Одноразовые клеммные колодки позволяют соединять одножильные проводники сечением в пределах 1,5-2,5 мм2. Если верить производителям, такие колодки разрешается использовать для соединения кабелей в системах с током вплоть до 24 А. Однако профессиональные электрики относятся к такому заявлению скептически и не рекомендуют подавать на клеммы нагрузки выше 10 А.

Используем современные колодки с пружинными зажимами

Многоразовые же колодки оснащаются специальным рычажком (обычно он окрашен в оранжевый) и позволяют соединять кабели с любым количеством жил. Допустимое сечение соединяемых проводников – 0,08-4 мм2. Максимальный ток – 34А.

Для выполнения соединения с помощью таких клемм делаем следующее:

  • снимаем с проводников 1 см изоляции;
  • поднимаем рычажок клеммы вверх;
  • вставляем провода в клемму;
  • опускаем рычажок.

Клеммы без рычажков просто защелкиваются.

Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм2

В результате кабели будут надежно зафиксированы в колодке. Затраты на выполнение такого соединения будут более существенными, зато вы потратите на работу гораздо меньше времени и избавите себя от необходимости использования каких-либо дополнительных инструментов.

В плоско-пружинном зажиме провод с зачищенной изоляцией просто вставляют в отверстие клеммы Wago до упораЭлектрические соединители с врезным контактом

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Что такое распределительная коробка

Всем известно, что провода от щитка не идут прямой линией, а распределяются по комнатам. В каждой из них монтируются точки вывода электропроводки: розетка, включатель, лампочка.

Чтобы облегчить процедуру распределения и существуют распределительные коробки. Каждая жилка в соединителе проводов прокладывают по давно установленным правилам. Прокладывается проводка под потолком, отступив от него около 15 см. кабель, который ведется к определенной точке, должен отходить перпендикулярно от основной электромагистрали. Коробка будет кстати, чтобы скрыть все соединения.

Существует два вида таких коробок:

  1. Внутренние – в этом случае все устройство прячется в стене помещения и на поверхность выводится только крышка, чтобы впоследствии электрик легко мог добраться к соединенному узлу.

  2. Внешний тип коробок позволяет установить ее непосредственно на стене помещения.

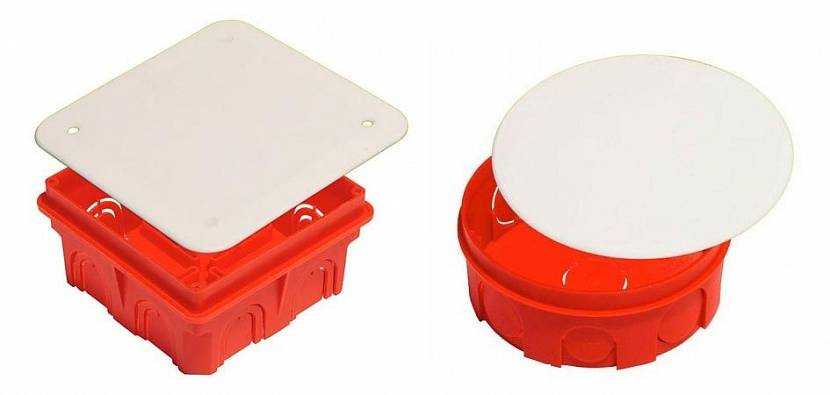

По форме распределительные коробки могут быть разными: прямоугольными или круглыми, но все же, каждая из них имеет четыре выхода. Иногда бывают устройства с дополнительными отверстиями. К каждому выходу прикреплено штуцер или резьба для крепления гофрированного шланга. Такое положение вещей отлично подходит для ремонта или замены электропроводки.

Распределительные коробки имеют разные формы.Источник kogalym.kembrik.pro

Плюсы использования распределительной коробки:

  • Легкая доступность к узлам в случае поломки или для проверки напряжения;

  • Чаще всего именно в точке соединения электрики допускают ошибки, то в распределительной коробке легче всего сделать проверку всех узлов;

  • Подобные коробки предостерегают помещения от возможного возникновения пожара;

  • Коробки так же помогают экономить средства на приобретение многожильных кабелей.

Выводы и полезное видео по теме:

Сравнительный анализ различных способов коммутации:

Как видите, обустраивая электроразводку, можно вполне обойтись без пайки и сварочных работ.

На рынке достаточно современных устройств, чтобы обеспечить коммутацию проводников по безопасным и эффективным технологиям. Выбор же способа зависит от личных предпочтений и материальных возможностей.

Если у вас богатый опыт выполнения электромонтажных работ, в частности, соединения проводников без использования паяльных и сварочных инструментов, пожалуйста, оставляйте полезные рекомендации новичкам и дополнения к нашему материалу ниже под статьей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
