Виды и размеры гофры для кабеля

Способ крепления

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально. Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки

Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

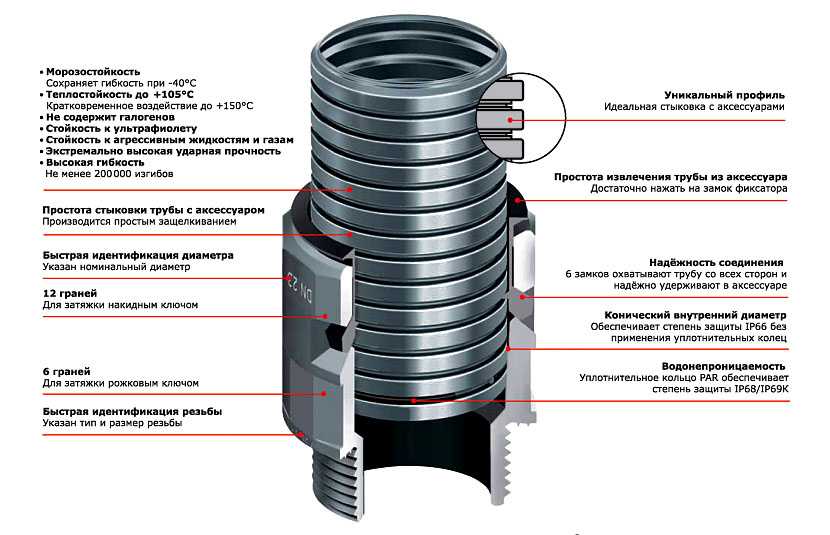

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

• Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
• Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
• Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

Гофрированная труба для электропроводки (Гофра). Виды и применения

Гофрированная труба является защитой электропроводов от факторов повреждений. Она не дает распространиться огню при возгорании проводов. Гофра обеспечивает вспомогательную изоляцию кабеля. Это защищает человека от удара током при неисправной изоляции кабеля.

Гофрированная труба это труба с поперечным сечением переменного значения. Участки небольшой длины малым диаметром с тонкими стенками чередуются участками с большим диаметром и толстыми стенками. Участки с толстыми стенками придают жесткость в направлении поперечного усилия. Тонкие участки дают гибкость и растяжимость.

Гофрированная труба производится пластмассовой, хотя бывают и металлические варианты трубы. Она используется в вентиляции, воздуховодах, вытяжках, сантехнике, кондиционерах. Для установочных работ по прокладке кабелей применяется электротехническая гофра из ПВХ.

Материал гофры

• Полиамид – надежно защищает от влаги.
• Полиэтилен повышенного давления – для 2-слойной гофры.
• Поливинилхлорид – негорючее вещество.
• Полипропилен – для монолитного строительства.
• Полиэтилен пониженного давления – высокая гибкость.

Существуют и металлические гофры. Она устойчива к низким температурам, прочнее на излом. Негативными сторонами являются склонность к окислению, к проникновению влаги, токопроводимость. Трубы из нержавейки для кабелей редко применяются из-за высокой цены.

Виды гофры

Шланг из гофры выполнен из пустой трубки оригинальной формы сечения, защищающей провода от влаги и переломов. В продаже товар появился недавно.

Гофрированная труба выглядит в виде чередования колец разной толщины и диаметра. В продольном разрезе трубка похожа на гребенку. Такая конструкция придает ей жесткость в поперечном направлении. Внешние кольца имеют плотную структуру. Гибкость обеспечивают тонкие внутренние кольца.

Гофры различаются по особенностям конструкции:

1-слойные, стенка внутри является основой.

2-слойные, гофра и гибкая трубка.

По исполнению гофра делится на классы:

• Легкие, тонкостенные, гибкие. Для установки кабелей под обшивкой.
• Усиленные – толстостенные, тяжелые, прочные. Для уличной проводки, под землей, в бетоне.

Гофрированная труба электротехническая

Разрез электротехнической гофры показывает нам прямоугольный профиль. Она сделана из поливинилхлорида – жесткого материала. Электрогофра слаборастяжимая, но с повышенной гибкостью, особенно тонкоразмерная.

Особенностью гофры для электропроводки является наличие стальной проволоки внутри трубки по всей длине. Проволока нужна для удобства протягивания проводов и жгутов в трубку. Цветовая гамма электротехнической гофры очень широка. Зарубежные производители выпускают ее в самых различных цветах.

При выборе в магазине гофры для проводов необходимо знать, что размер диаметра указывается наружный. Он различается с внутренним диаметром, можно легко перепутать типоразмер трубки. Предварительно лучше сделать расчет, чтобы не обмануться. Рассчитать нужный диаметр гофры легко. В куске трубки располагают провода так, чтобы внутренний объем был наполовину свободен, такой диаметр и нужен. Наиболее распространены диаметры 16-50 мм, но есть и другие. Длина гофры в бухте зависит от диаметра трубки. Чем больше диаметр, тем меньше длина бухты.

Гофра для проводов: конструкция и материалы

Гофротрубу для кабеля используют для монтажа всевозможных линий, а также для различных вариантов проводки: замаскированной, подземной и наружной. Они различаются своим устройством, технологией и сырьем.

Могут использоваться следующие типы материалов:

ПНД является гибким проводом;

Применение материала ПНД

• поливинилхлорид относится к самозатухающим типам сырья;
• пнд применяется для скрытых линий. Он прокладывается в бетонных конструкциях или кирпиче;
• полипропилен представляет собой пластиковую магистраль, которая используется для установки кабеля;
• полиамид обеспечивает хорошую гидроизоляцию.

Структура изделия из полиамида

Если проводка прокладывается по горючим видам материала, то применяется термостойкая гофра из металла. Трубы могут иметь разную конструкцию. При однослойном варианте у магистрали одна стенка между наружной и внутренней поверхностью. Двухслойное изделие имеет внутренний слой, который помещается в защитном корпусе.

Гофра для проводов востребована благодаря множеству достоинств:

• долгий срок службы;
• не пропускает влагу;
• стойкость к возгораниям;
• повышенная сопротивляемость разным видам нагрузки;
• не поддается коррозии;
• небольшой вес.

Электрические провода

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

• для силового кабеля;
• для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

• наружной;
• подземной.

Существует другой тип классификации изделий – по степени прочности:

• легкие трубы;
• тяжелые;
• сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п	Цвет гофры	Сфера применения
1.	Серый	Стандартный электропровод
2.	Белый	Компьютерные сети, интернет
3.	Зеленый	Телефонный или другой слаботочный кабель
4.	Красный	Внешний силовой электрокабель
5.	Синий	В системе «теплый пол» и гибких водогонах
6.	Желтый	Нужды газоснабжения
7.	Гофра черная и коричневая	Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

№4. Легкие и тяжелые гофротрубы

В зависимости от условий монтажа и дальнейшей эксплуатации может потребоваться использование гофротруб разного исполнения, по которому они делятся на такие типы:

• легкие;
• тяжелые;
• сверхтяжелые.

Легкие гофротрубы отличаются небольшой толщиной, мало весят, очень хорошо гнутся, прекрасно принимают необходимую форму, поэтому в монтаже максимально просты. Минус – невысокая устойчивость к механическим нагрузкам. Такие трубы используют, в основном, для внутренней проводки, но возможно их применение и для организации внешней проводки, если на гофру не будет осуществляться сильное давление. Легкие трубы можно использовать под конструкциями из гипсокартона, над натяжными и подвесными потолками, а также в автомобиле.

Тяжелые трубы имеют более толстые стенки, позволяющие выдерживать уже более серьезные нагрузки как механического, так и климатического характера. Подобные гофротрубы используют под цементно-бетонную стяжку, штукатурку, для закладки магистралей под землей.

Есть еще сверхтяжелые трубы, которые способны обеспечить максимальный уровень защиты проводки. Такие изделия рекомендуется использовать в медицинских и образовательных учреждениях, где безопасность стоит на первом месте.

Виды изделия

Гофра для проводки имеет несколько разновидностей. Каждый вид отличается используемым материалом и предназначением.

Тонкостенный шланг

Отличается лёгкостью и гибкостью. Используется для проводки, которая расположена в местах, недоступных для механического воздействия. Чаще всего, подобную электрозащиту используют для проводки в каркасных домах, при монтаже подвесных потолков.

Тонкостенная гофра

Усиленная защита для электропроводки

Металлическая гофротруба для кабеля является максимальной защитой для проводки и применяется на особо важных объектах: больницах, детских учреждениях и других местах с требованиями повышенной электробезопасности. Её обычно прокладывают в толще бетона и затем протягивают кабель.

Металлическая защита для электропроводки

Полезная информация! Гофротрубы имеют стандартные размеры: от полутора до пяти сантиметров внешнего диаметра и от одного до четырёх – внутреннего.

Гофра для проводов состоит из двух основных частей. Верхняя спираль шире и прочнее. Она противостоит нагрузкам. Промежутки между этими кольцами – узкие и тонкие. Именно они обеспечивают необходимую гибкость без повреждения структуры. Для упрощения анализа, все изделия делят на две основные группы.

Читать далее: Как выбрать электрическую тепловую пушку критерии выбора

В следующем списке приведены особенности разных материалов:

• Полиэтилен, созданный с применением технологии высокого давления. Его применяют для установки проводки внутри кирпичных стен, иных негорючих конструкций. Такие изделия обладают высокой стойкостью к механическим повреждениям.
• Там, где требуется хорошая пластичность, используют полиэтилен, изготовленный по методике низкого давления.
• В поливинилхлорид добавляют антипирены. С такими компонентами полимер становится устойчивее к высоким температурам и перестает поддерживать процесс горения.
• Полиамидную гофру для проводов устанавливают для лучшей защиты от повышенной влажности.

Для получения особых потребительских характеристик гофру создают из нескольких разных материалов. В данном случае гладкие внутренние стенки упрощают протягивание кабеля

Металлическая гофра для проводки способна выполнять свои функции десятки лет Такая инвестиция оправдана с учетом длительного срока службы. Но внутри металлических труб при определенных температурных условиях образуется конденсат. При составлении плана трассы следует предусмотреть возможность сбора влаги в нижней точке и последующего удаления.

Зачем нужна гофра

Прокладку электрического кабеля в гофре рекомендуют по разным причинам:

• При укладке в горючие стены (дерево или каркас), для горючей отделки (вагонка, плиты ПВХ), при креплении к деревянному перекрытию — из соображений пожарной безопасности. В этом случае выбирайте негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

Кабель располагается внутри гофры

• При прокладке кабеля в стяжке или под полом, под отделку гофра используется для нескольких целей. Во-первых, для защиты от сжатия при заливке бетона. Во-вторых, чтобы можно было поменять кабель в случае повреждения, не повредив пол. В-третьих, для защиты от повреждений.
• При наружной прокладке оболочка необходима для защиты кабеля от атмосферных воздействий (ультрафиолета) и механических повреждений.
• При прокладке на открытом воздухе необходима гофра с широким температурным диапазоном (выдерживающая жару и мороз) и стойкостью к до ультрафиолету. Если кабель подвешен, необходимо также усиление для увеличения несущей способности.
• При подземной прокладке важна водонепроницаемость, а также жесткость.

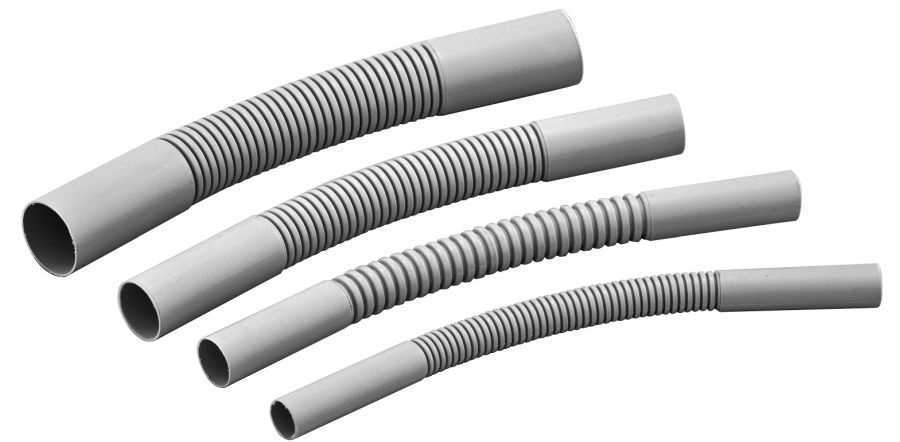

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще гофра, даже металлическая, не лучшая защита от механического разрушения. Чтобы при сверлении не попасть в разводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте залить стяжку, перед отделкой сделать фото, нарисовать и проставить дистанцию.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ – поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Виды

Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:

По материалу

• Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
• Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
• Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).

Полиэтиленовая гофраИсточник elektro-svitidla.com

По устойчивости к внешним воздействиям

• Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
• Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
• Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
• Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.

По количеству слоёв

• Однослойные (могут иметь разную толщину).
• Двухслойные (имеют сразу две стенки).

Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.

Прокладка металлической гофрыИсточник rusenergetics.ru

Наружный диаметр гофрированных изделий для кабеля может колебаться в пределах от 16 мм до 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.

Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.

Прокладывание в штробыИсточник uk-parkovaya.ru

Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.

Размер

Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:

Так определяется толщина гофры (таблица, часть 1)Источник infocable.by

Так определяется толщина гофры (таблица, часть 2)Источник infocable.by

Приведём несколько примеров для улучшения понимания процесса правильного подбора гофрорукавов для различных видов и типов кабеля (проводов):

• 16 мм – трубы с такой толщиной подойдут для прокладывания двух проводов от электрического распределительного щитка к осветительным приборам;
• 20 мм – такая гофра подходит для проведения кабеля к розеткам и выключателям;
• 25 мм – такая толщина гофротрубы идеальна, если необходимо провести кабели от электрощитка до другого компонента электроцепи;
• 32 мм – такой толстый рукав помогает проложить кабель от одного щитка к другому;
• 40 мм и толще – такая гофра используется для прокладывания проводки в межэтажных покрытиях.

Виды

В зависимости от конструктивных особенностей, а именно конструкции, размера и материала, бывает гофра легкая, средняя, тяжелая и армированная.

Разновидности гофры

Легкая

Легкая — тонкостенная модель, обладающая повышенной гибкостью. Имеет низкую цену, удобна в работе. Актуальна тогда, когда электрическая трасса характеризуется множеством крутых изгибов. Недостаток заключается в минимальной прочности и защите от механического вида повреждений.

Обратите внимание! Часто ставится под частью обшивки. Простота работы с легкой гофрой как одно из преимуществ

Простота работы с легкой гофрой как одно из преимуществ

Средняя

Более жесткая модель, которая подходит в качестве кабельной стенной электротехнической прокладки. Редко используется под стяжкой, поскольку это приводит к большому риску. Даже из-за незначительной деформации благодаря большому давлению бетона, может потеряться главное преимущество гофры — возможность стремительной смены электромонтажной проводки.

Тяжелая

Тяжелая гофра или гофрорукав обладает толстыми стенками и, соответственно, минимальной гибкостью, по сравнению с другими моделями. Ее можно размещать в открытой почве, имеющей бетонную стяжку. Если направление изменяется вручную, то нужно использовать уголки с тройниками, муфтами и ответвителями, поскольку есть большой радиус изгиба. Еще одним преимуществом является тот факт, что модель обладает повышенным классом защиты от пыли с влагой.

Долговечность службы тяжелой гофры как преимущество

Сверхтяжелая армированная

Сверхтяжелая армированная модель является улучшенной разновидностью. Внутренняя часть дополняется с помощью плетеной стальной сетки, повышающей разрывную прочность. Годится для уличного кабельного монтажа при помощи подвешивания на опорах и земельной прокладки. Гофра выпускается с частью зонда или без него. Вариант с зондом является более удобным в работе, потому что способен значительно упростить процесс пропуска кабеля при помощи защитного изделия.

Вам это будет интересно Описание акустического кабеля

Обратите внимание! Второй вариант неудобен из-за невозможности протягивания провода через уложенный вид гофры, имеющей изгибы. Промышленное использование сверхтяжелой армированной гофры как основное применение данной разновидности

Промышленное использование сверхтяжелой армированной гофры как основное применение данной разновидности
