Как соединить два кабеля HDMI между собой?

Главная → Как соединить два HDMI кабеля между собой

1. Первый вариант — это когда мы соединяем один HDMI кабель с другим, при этом их суммарная длина составляет не более 10-12 метров. Для этого используется обычный Соединитель HDMI(female)-HDMI(female) /VConn/. Он имеет с обеих сторон входы «мама-мама» и надежно соединяет между собой два кабеля.

Его пропускная способность и скорость передачи сигнала зависит только от подключаемых HDMI кабелей. Однако, стоит не забывать, что такой соединитель будет работать только на небольших длинах HDMI кабеля.

2. Второй вариант — это когда необходимо соединить два HDMI кабеля большой длины. В данной ситуации нужно удлинить HDMI кабель. Тут необходимо использовать пассивный усилитель Репитер HDMI 4Кх2К 40 м /VConn/. Это устройство, которое позволяет не только соединять между собой длинные HDMI кабеля, но при этом еще и усилит передаваемый сигнал.

Главное, чтобы суммарная длина соединенных кабелей была не более чем 40 метров. Этот репитер-усилитель имеет с обеих сторон входы «мама-мама» и является однонаправленным, т. е. подключается строго «вход-выход».

Подключаем ноутбук к телевизору через HDMI-кабель

1. Подсоедините кабель к HDMI-выходу вашего ноутбука.
2. Другой конец кабеля вставьте в HDMI-вход вашего телевизора.
3. На пульте дистанционного управления вашего телевизора нажмите кнопку, отвечающую за выбор источника отображаемого сигнала.

Сейчас популярно покупать ноутбук вместо настольного компьютера, а вместо монитора использовать телевизор. Для работы в Интернете и офисных приложениях хватает дисплея, а для игр и просмотра фильмов используют телевизор. Естественно, становится вопрос о том, как подключить ноутбук к телевизору.

Переходник hdmi usb своими руками

Для распайки кабеля необходимо

• между 2 и 15 ножками HDMI установить резистор 3,3 кОм
• 17, 8, 5, 11 и корпус разъема HDMI- объединить и соединить с 5 ножкой USB
• 18 HDMI красный провод (Red) соединить с 1 USB
• 9 HDMI белый (White) соединить с 2 USB
• 7 HDMI зеленый (Green) соединить с 3 USB
• 19 HDMI черный (Black) соединить с 4 USB
• В USB оплётку кабеля можно припаять к корпусу.

Не все старые планшеты поддерживают функцию подключения флешки или модема, а я Вам расскажу как их перехитрить и подключить к ним флешку, модем и даже жесткий диск.

Добрый день, самоделкины!

Сегодня хочу представить вашему вниманию OTG – переходник.

Для начала хочу рассказать Вам что такое OTG? Это способ подключения к вашему планшету или телефону который поддерживает функцию OTG, принтер, флешку и даже жесткий диск. Еще это подключение называют — USB-host.

Также можно подключить клавиатуру или мышь к Вашему гаджету, если гаджет такую функцию поддерживает.

И так, для создания этого чудо кабеля, нам понадобится:

• Старый удлинитель USB

• Micro USB разъем (достать можно из обычного USB кабеля для вашего девайса)

• Паяльник и паяльные принадлежности

И так, поехали, чтобы нам сделать такой кабель, нам будет необходимо соединить 4й контакт с 5м контактом разъема micro USB

Мы должны добраться до четвёртого контакта и соединить его перемычкой с проводом GND так как показано на картинке

После того как мы соединим перемычкой 4й и 5й контакты, наш гаджет будет выполнять функцию активного устройства и будет понимать, что к нему собираются подключить другое пассивное устройство. Пока мы не поставим перемычку то гаджет и дальше будет выполнять роль пассивного устройства и не будет видеть ваши флешки.

Но это еще не всё, чтобы подключить к телефону или планшету жесткий диск, этого переходника нам будет недостаточно. Для подключения устройств у которых потребление больше чем 100мА, а именно 100мА может выдать порт вашего устройства, нам потребуется подключить к нашему OTG-кабелю дополнительное питания которого должно быть достаточно чтобы ваш жесткий диск заработал.

Теперь пора приступить к сбору

Берем старый удлинитель USB и разрезаем его не сильно далеко от разъема 2.0, так как ток всего лишь 100мА, чтобы избежать больших потерь. Отрезаем приблизительно в том месте как показано на фото

После зачищаем наш провод Далее его необходимо залудить и припаять как показано на схеме. Залудить нужно приблизительно 1мм провода, так как контакты на разъеме micro USB очень мелкие. Вот что получилось у меня.

Источник

Основные задачи переходника

Режим работы переходника зависит от пожелания пользователя.

В одних случаях устройство способно в реальном времени отслеживать то, что происходит на основном экране, копировать все происходящие на нём события и транслировать на внешнее устройство, т. е. аксессуар выступает в роли дублёра (используется в случае необходимости увеличения изображения, например, с телефона на телевизор).

В других случаях переходник можно использовать таким образом, чтобы дополнительный монитор работал в самостоятельном порядке от общего процессора (этот случай применяется при работе за компьютером, когда основной экран заполнен приложениями и для удобства их использования нужен ещё один источник видеоизображения).

Виды переходников с HDMI на USB

Конечно же, у представленного переходника существуют подвиды. Кроме обычных переходников с HDMI на USB, существуют более узконаправленные. Они следующие:

• Переходник micro USB на HDMI. В первую очередь используется для подключения карманных устройств к телевизору. Если ваш планшетный компьютер достаточно мощный и есть желание пользоваться привычным адаптивным видеоплеером, установленным на ваше устройство, то при помощи такого адаптера можно легко подключить гаджет к телевизору либо широкоформатному монитору.
• Переходник микро HDMI на USB. В принципе, выполняет те же функции, что и предыдущий вид переходников. В современных моделях планшетных компьютеров устанавливается разъем микро HDMI для экономии ресурсов без потери производительности и скорости передачи данных.

Как можно заметить, подвидов не очень много, ведь самих портов в устройствах немного, поэтому при желании всегда можно подыскать нужный переходник.

Переходник HDMI тюльпан

Классические адаптеры типа «Тюльпан» (RCA) были разработаны еще в 40-х гг. прошлого столетия

Однако для бесперебойной работы оборудования важно было корректно подключать штекеры с разным цветом. Это доставляло некоторые неудобства

Появление переходника с HDMI на тюльпан решило эти проблемы, позволив передавать аудио и видео. Также с его помощью удалось синхронизировать устаревшие приборы с современной техникой.

Внешне переходник представляет собой аппаратный блок со специальным кабелем. На одном конце находится 3 штекера типа RCA, а противоположном — HDMI-порт.

Когда нужен

Существует несколько ситуаций, в которых адаптер становится незаменимым. Среди них:

1. Шнур отсутствует или его длины недостаточно для свободного подключения.
2. В сопрягаемом оборудовании используется единая технология передачи данных, но установлены разные разъемы.

Как подключить

Для сопряжения техники с интерфейсами HDMI и RCA нужно предварительно обесточить ее, чтобы не повредить графический процессор. Если производится синхронизация компьютера с телевизором, то видеокарта автоматически распознает.

Для изменения настроек следует кликнуть правой клавишей мыши по свободному участку рабочего стола. После этого нужно выбрать пункт «Разрешение экрана» или «Свойства: Экран». В открывшемся разделе доступны базовые параметры и режимы демонстрации содержимого.

Чтобы выбрать источник на телевизоре, следует воспользоваться кнопкой SOURCE/INPUT.

Немного покопав в интернете, находим сразу несколько решений по связке USB-HDMI

На рисунке несколько вариантов устройств для осуществления связи USB to HDMI:

По сути дела, такие устройства к переходникам относить не совсем корректно. В большинстве своем это полноценная внешняя видеокарта, со всеми вытекающими из этого особенностями.

Хочу обратить внимание на беспроводные устройства связи с телевизором через USB порт компьютера. Такое решение оградит вас от лишних забот с проводами

Для чего служит MHL можно ознакомится в статье о назначении HDMI MHL или статье HDMI (STB, DVI, ARC, MHL), назначение, описание, различия.

А если кратко то MHL это интерфейс передачи информации позволяющий передавать напрямую с одного устройства на другое потоковое видео или другую информацию, без необходимости установки дополнительного программного обеспечения. Широкое распространение MHL получил в телефонах и телевизорах, он позволяет быстро передать на телевизор например снятое видео или фото. Не надо скидывать файлы на флешку или карточку для просмотра на телевизоре.

Очень часто используется стык HDMI-USB, на картинке показано какую распайку имеет кабель HDMI-USB.

Что из себя представляет HDMI-сплиттер

HDMI-сплиттер, он же разветвитель сигнала, представляет собой электронное устройство в компактном корпусе. Оно принимает сигнал от устройства-источника и перенаправляет одновременно на несколько других устройств. Отправляемые данные дублируются на экране, будь то телевизор, проектор или любое иное устройство. Сигнал усиливается, проходя через разветвитель, что позволяет передавать изображение в хорошем качестве на более длинные дистанции.

Если же нужно расширить экраны, то можно воспользоваться встроенными средствами Windows. Для этого нужно нажать комбинацию клавиш «Win+P» и в открывшемся окошке выбрать режим «Расширить». Такой способ актуален при подключении устройств к портам компьютера или использовании мультидисплейного адаптера.

Зачастую можно спутать HDMI-сплиттер и HDMI-свитч, но они имеют серьезные различия в реализации подключения. HDMI-свитч предназначен для подключения нескольких устройств в один входной разъем HDMI. К примеру, к телевизору нужно подключить приставку, консоль и компьютер, а у телевизора имеется только один вход HDMI. Свитч позволяет нам избавиться от постоянного подсоединения/отсоединения проводов, а выбор источника происходит с помощью кнопок на корпусе или на пульте дистанционного управления.

Для обычного пользователя подключение сплиттера не вызовет проблем. В подавляющем большинстве случаев понадобится лишь подключить шнуры HDMI следующим путем: от источника — к разветвителю, от разветвителя — к нескольким устройствам. Затем остается лишь подключить сетевой адаптер. После этих манипуляций «картинка» уже будет передаваться, никаких дополнительных настроек не потребуется.

Схема: переходник HDMI тюльпан своими руками

Чтобы снизить расходы на покупке адаптера, можно создать его своими руками, используя готовые примеры. В сети доступно большое количество схем изготовления переходников, но для их реализации потребуются некоторые навыки и умения. Если допустить ошибки, переходник будет работать некорректно или вовсе не сможет транслировать сигнал. А если подключить некачественную деталь к дорогостоящей технике, она может перегореть и выйти из строя.

Цоколевка коннектора выглядит практически так же, как распиновка HDMI, за исключением зеркального исполнения. Чтобы избежать отклонений при распайке коннектора, нужно соблюдать правильное соединение проводов, руководствуясь цветом их изоляционной оболочки.

Изготовление кабеля своими руками

Изготовление кабеля HDMI в домашних условиях не составляет больших проблем. Основные особенности:

• максимальная длина кабеля составляет 10 м;
• hdmi распайка затруднена его небольшими размерами, может потребоваться дополнительная защита кембриком;
• нумерация отдельны контактов розетки производится справа налево, причем в верхнем ряду находятся контакты с нечетными номерами, а в нижнем – с четными.

Сборку самодельного кабеля упрощают розетки hdmi с нумерованными контактами под обжимку.

HDMI кабель по структуре своей напоминает хорошо всем известную «витую пару», но только состоит он из большего числа жил — 19. Зная схему распиновки кабеля, можно подключить HDMI розетку или восстановить поврежденный разъем.

Многие могут спросить: а зачем восстанавливать поврежденный HDMI кабель или его разъем? Ведь проще купить новый провод, благо цены на него сейчас более чем демократичные. Например, 10 метровый HDMI кабель можно приобрести в пределах 1000 рублей. И он будет соответствовать всем современным стандартам: High Speed with Ethernet, поддержка 3D и 4K.

Отвечаем: А что если кабель заложен в стену или гофру и нет возможности его просто так вытащить и заменить? Или Вы ценитель топовых Hi-End брендов и у Вас используются HDMI кабели только премиум класса, стоимость которых начинаются с нескольких тысяч рублей за 1 метр?!

В таком случае можно значительно сэкономить на покупке нового кабеля, заменив поврежденный HDMI разъем.

Итак, не вдаваясь в технические подробности, рассмотрим распиновку любого современного HDMI кабеля (класса High Speed with Ethernet).

Распиновка HDMI кабеля изнутри

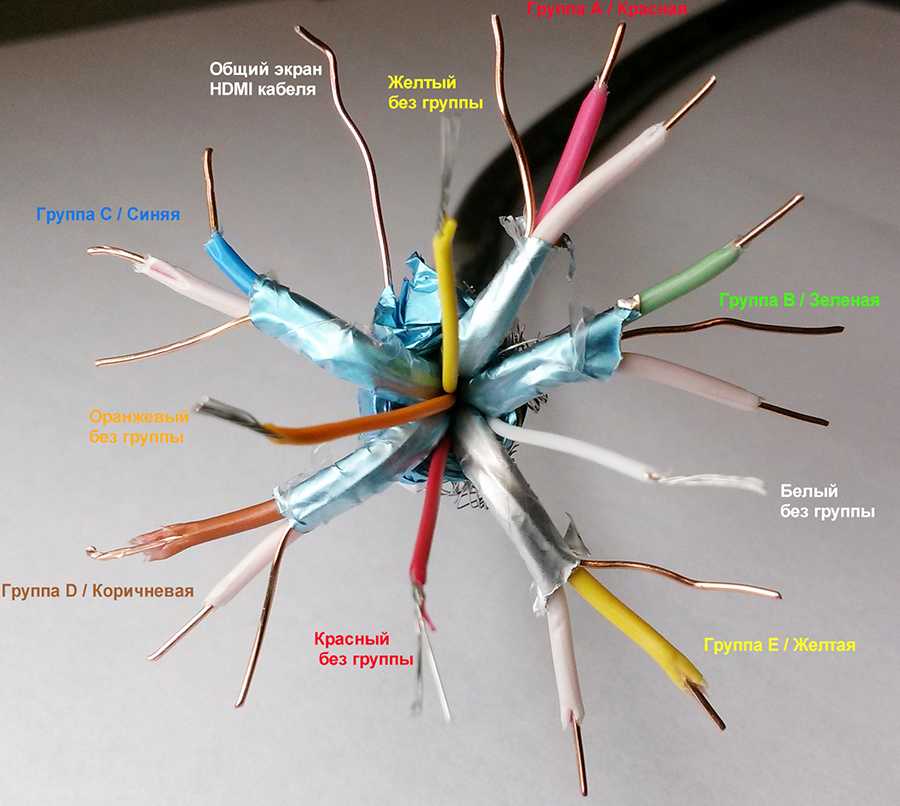

Как видно, HDMI кабель разбит на 5 групп по 3 жилы. И еще 4 жилы идут отдельно (не сгруппированы).

Группа А: Жила 1: TMDS Data2 + Жила 2: TMDS Data2 Экран Жила 3: TMDS Data2 —

Группа B: Жила 4: TMDS Data1 + Жила 5: TMDS Data1 Экран Жила 6: TMDS Data1 —

Группа C: Жила 7: TMDS Data0 + Жила 8: TMDS Data0 Экран Жила 9: TMDS Data0 —

Группа D: Жила 10: TMDS Clock + Жила 11: TMDS Clock Экран Жила 12: TMDS Clock —

Группа E: Жила 14: Utility/HEAC + Жила 17: DDC/CEC земля / HEAC экран Жила 19: Hot Plug Detect/HEAC Data+

Жила 13: CEC Жила 15: SCL Жила 16: SDA Жила 18: +5V питание

Единой цветовой маркировки жил не существует, и у каждого производителя кабеля может быть своя маркировка. В нашем экземпляре HDMI кабеля использовалась следующая:

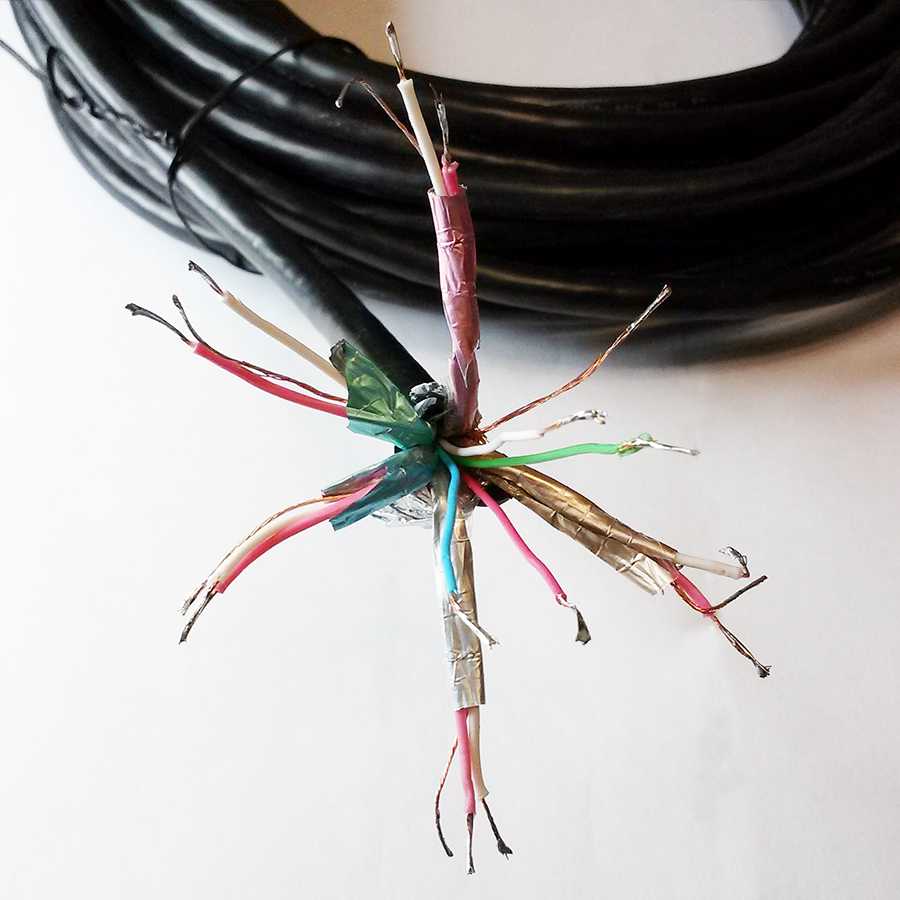

Попробуем на примере данного кабеля, который продается в нарезку (есть и такие), продемонстрировать его разделку и оконцовку.

Разделка HDMI кабеля

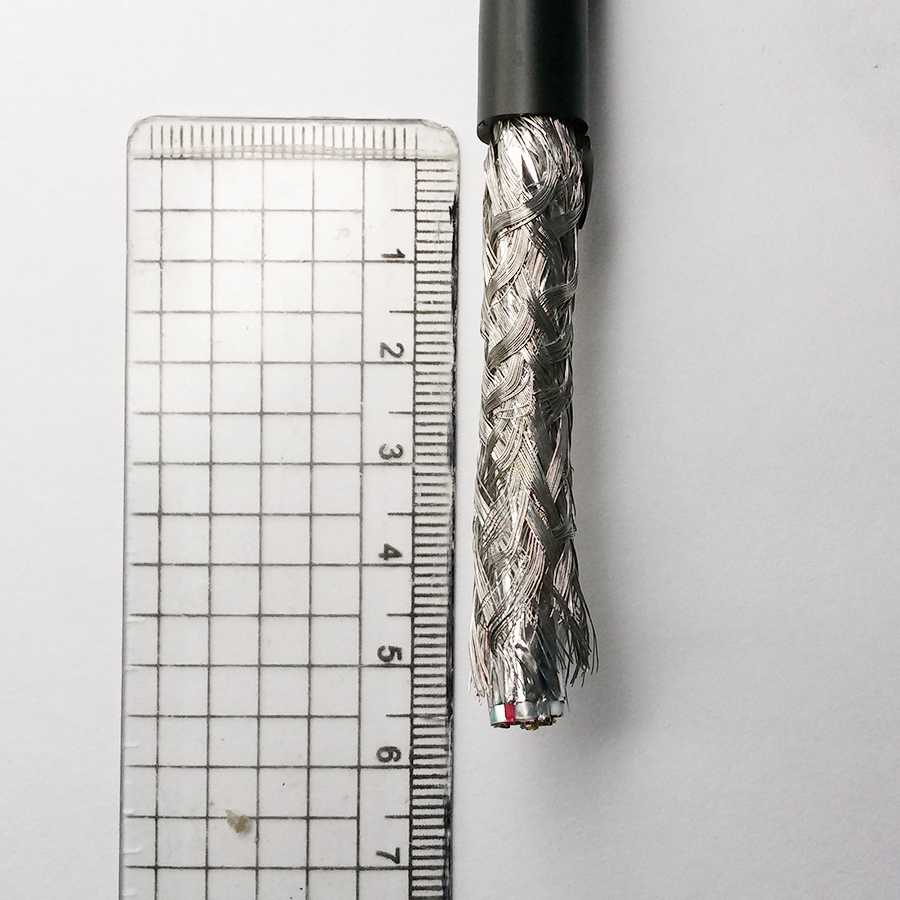

1. Зачищаем HDMI кабель от внешней оболочки.

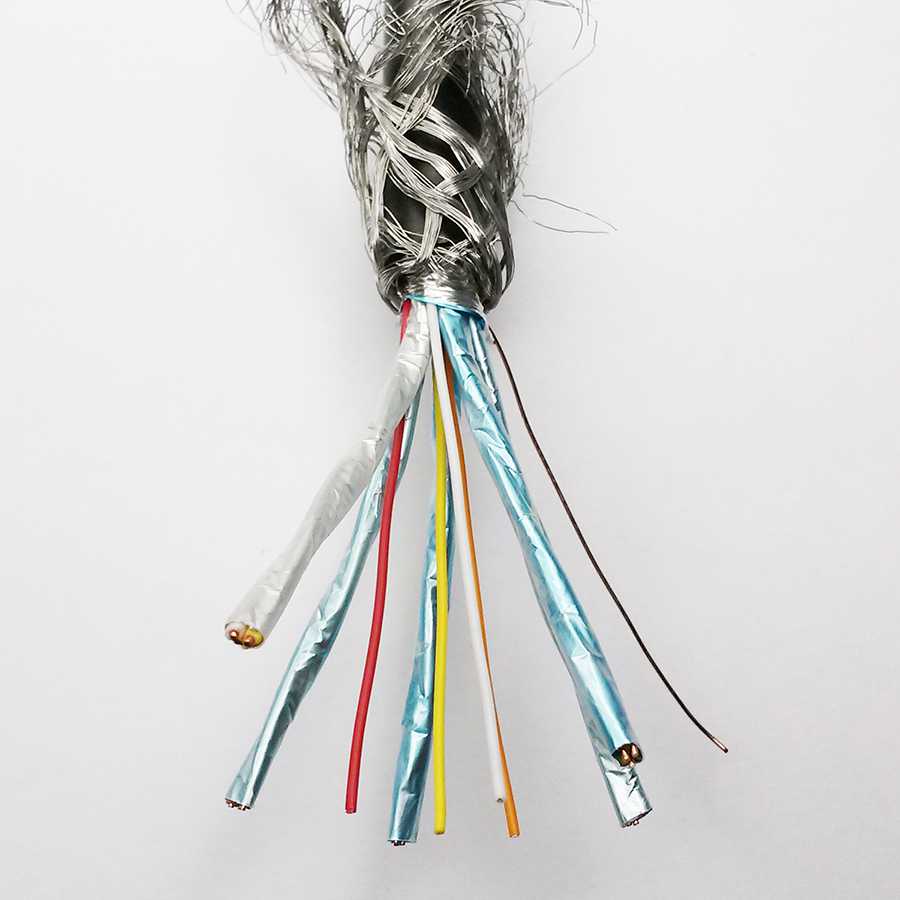

2. Оплетку экрана сдвигаем, освобождаем группы проводов.

3. Формируем группы контактов и зачищаем их.

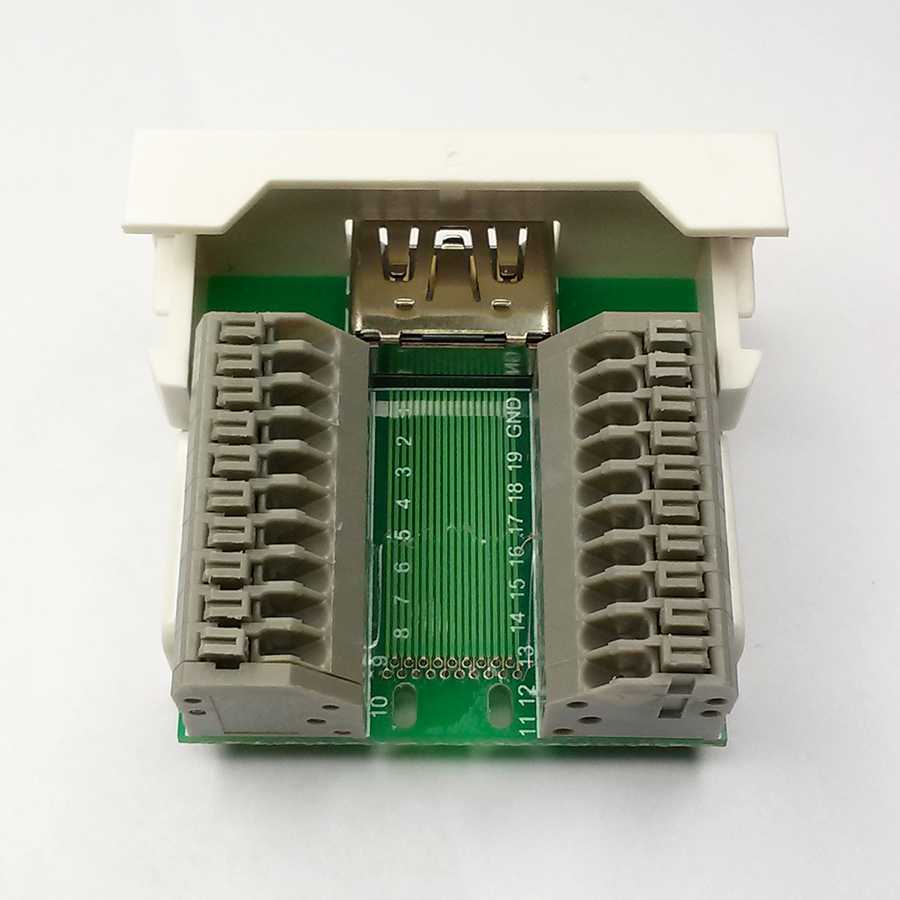

4. В качестве коннектора к кабелю воспользуемся розеточным модулем Dr.HD HDMI под обжимку.

Данный модуль удобен тем, что Вы можете самостоятельно оконцевать HDMI кабель без специального комплекта дорогостоящего обжимного оборудования. А поместив его в рамку, у вас будет полноценная HDMI розетка.

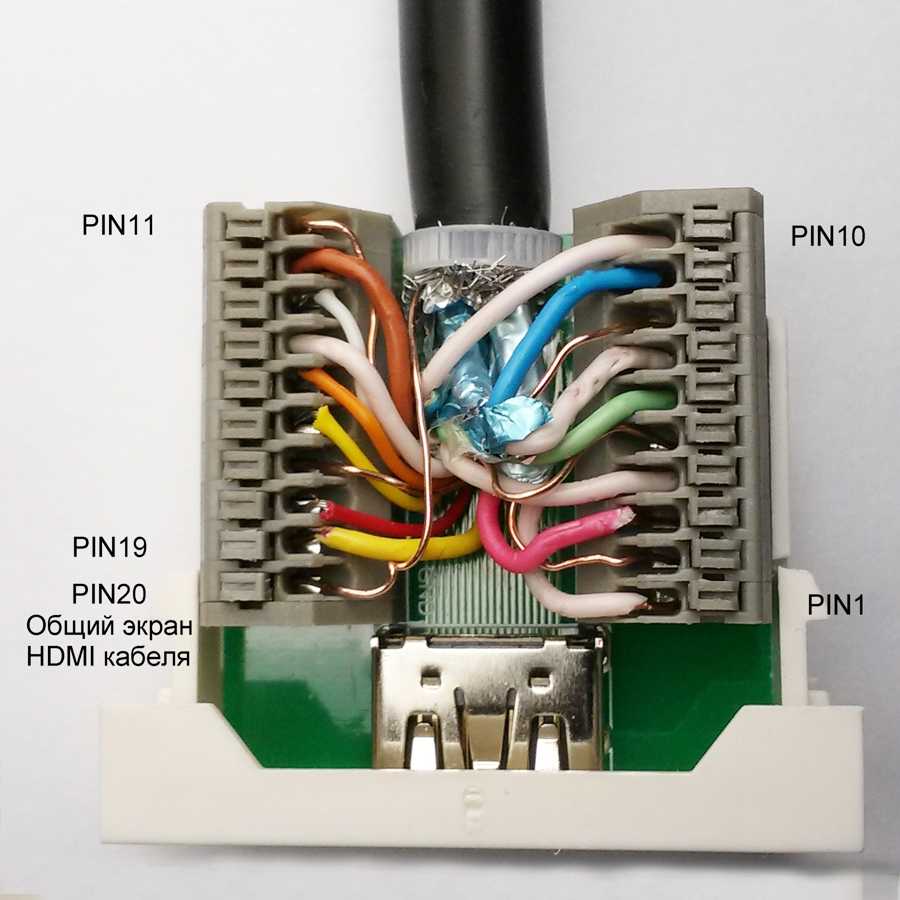

5. Согласно таблице, каждый провод зажимаем в клемники модуля.

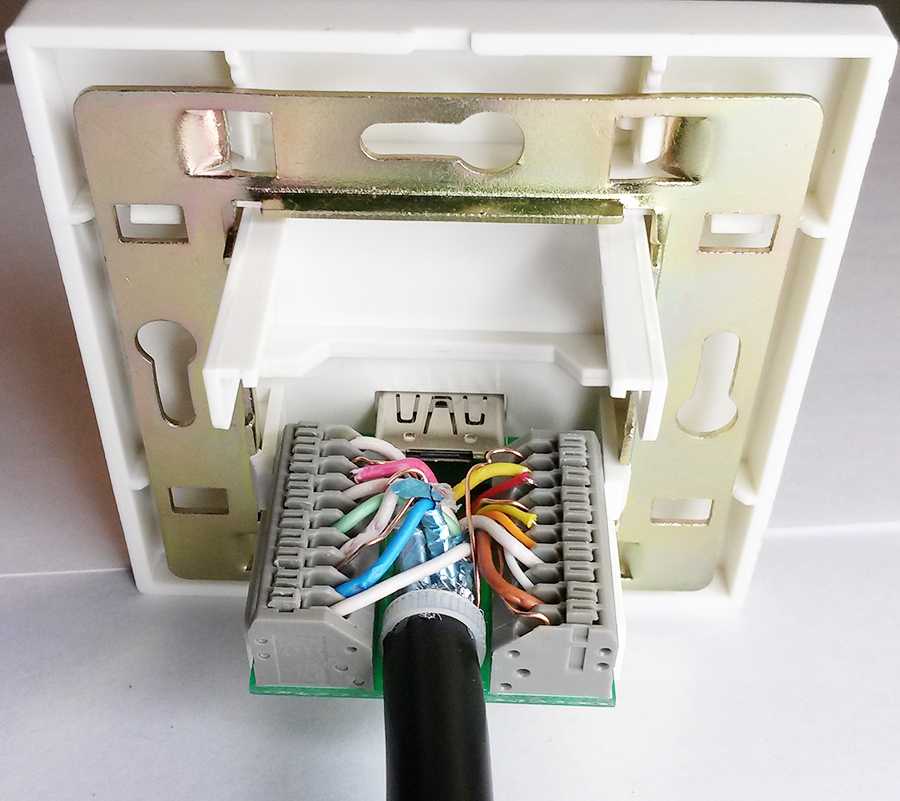

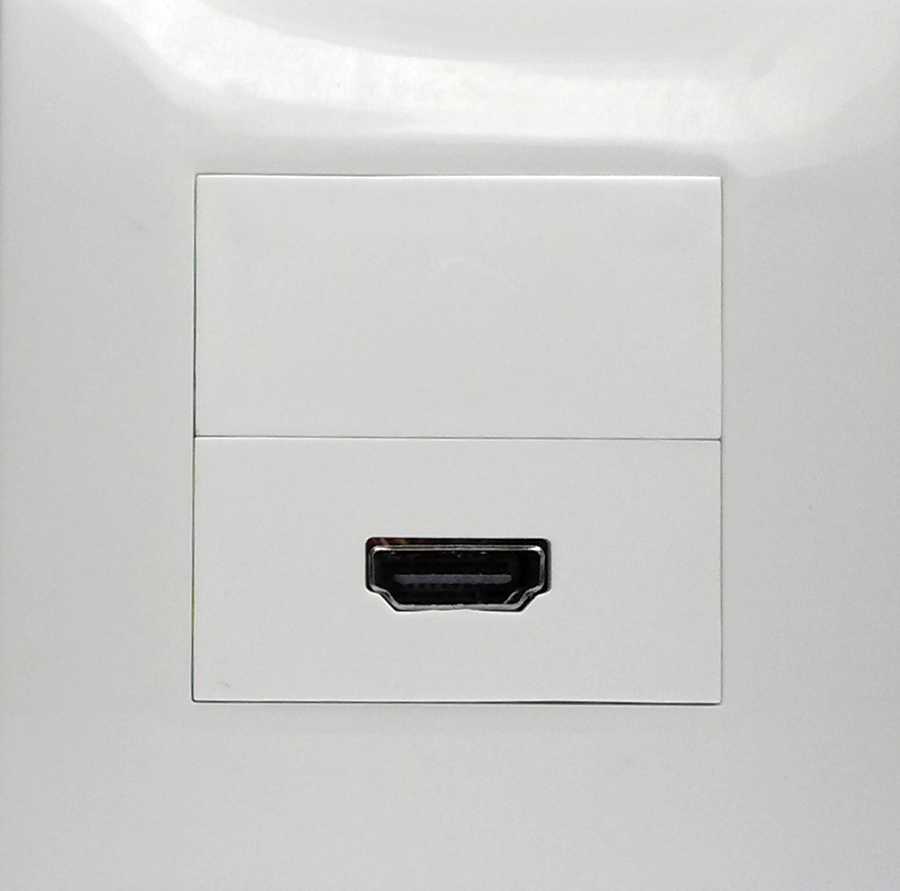

Таким образом, при ремонте или строительстве Вы можете заложить HDMI кабель необходимой длины в стену. Оконцевать его с обоих сторон розеточным модулем Dr.HD HDMI под обжимку.

Рассмотрим случай, когда у HDMI кабеля сломался разъем.

Действуем, по тем же пунктам.

1. Зачищаем кабель, освобождаем и формируем группы проводов.

2. Поскольку сечение жил здесь меньше и провод многожильный, потребуется их облужение.

Чтобы узнать какая из групп A/B/C/D/E, потребуется тестер (прозвонка). Только после того, как вы определили правильную группировку проводов, а также четыре провода без группы, можно приступать к обжимке.

Мы успешно протестировали работу данного восстановленного кабеля. В качестве источника был Blue-Ray привод и 3D ролик. Каких либо цифровых помех мы не увидели.

Как выбрать подходящий разветвитель

HDMI–разветвитель хоть и является незамысловатым устройством, но пару важных моментов при его выборе стоит учесть. В зависимости от конкретных характеристик, соответственно, меняется цена устройства

В первую очередь нужно обратить внимание на количество выходов у сплиттера

От этого напрямую зависит, сколько девайсов вы сможете подключить. Наиболее распространены модели с двумя, четырьмя и восьмью выходами. Для узкоспециализированных задач есть модели с шестнадцатью выходами.

Далее подбираем нужную версию протокола HDMI и спецификацию HDCP. Как правило, производители также указывают рекомендуемую длину подключаемых проводов. Интегрированный усилитель сигнала встречается даже в самых простеньких моделях. Остается выбрать удобный для вас тип питания устройства — с помощью кабеля USB или сетевого адаптера. В продаже можно встретить и устройства, которым не требуется дополнительное питание, а заряд они получают от самого кабеля HDMI.

Как работает переходник с USB на HDMI?

В целом, называть данный девайс обычным адаптером можно только условно. Чаще всего, это обыкновенная внешняя видеокарта. Кроме того, существует беспроводные устройства, имеющие примерно такой же функционал, как и переходники такого типа. Все эти устройства, включая также активные кабеля, требуют подключения к источнику питания.

Важной отличительной чертой такого устройства является невозможность передачи звука. То есть, если у вас закончились разъемы, через которые можно подключить монитор, то дополнительный порт создается как раз за счет такого переходника

Однако, если вы хотите подключить телевизор, то вам понадобится переходник HDMI/USB для телевизора. Но чтобы использовать полный его функционал, то придется возиться либо с дополнительным подключением, либо с программным обеспечением. Однако, вы всегда можете оставить вывод звука с динамиков вашей системы.

Замена разъемов

Если обрыв находится около одного из коннекторов или принято решение заменить их оба, проводники нужно припаять непосредственно к выводам разъема. Идеальный вариант – в наличии разборный разъем, контакты которого можно спаять с соответствующими проводниками. Если такового нет, придется снять старый разъем HDMI и использовать его, пусть производитель и заявляет, что он одноразовый.

Для удобства работы коннектор HDMI лучше сразу же откусить. Острым ножом по клеевому шву разрезают его полимерную оболочку, снимают. Под ней находится сплошной слой термоклея, которым производитель зафиксировал и одновременно заизолировал проводники.

Тем же ножом снимают клей, оголяют контактные площадки. Если будет использован тот же кабель, сложностей не возникнет, нужно постепенно, ориентируясь по цвету изоляции спаять проводники один за другим.

Если задача состоит в том, чтобы спаять два кабеля в один, или используется коннектор от другого устройства, такой подход может не сработать. Проводники разных производителей, скорее всего, будут отличаться по цвету. Тут не обойтись без мультиметра. Методично прозванивая каждый проводник, надо выбрать нужные и со всей возможной аккуратностью спаять их.

После того, как все проводники будут спаяны, необходимо еще раз проверить правильность соединений с помощью мультиметра.

Даже если наружная изоляция разъема HDMI была снята крайне аккуратно, вряд ли удастся использовать ее повторно. Проще и надежнее залить место пайки термоклеем, дать ему застыть и позже, аккуратно тем же термоклеем сформировать тело нового разъема. Клей можно скрыть с помощью термоусадочной изоляции подходящего диаметра или замотать изолентой.

В каких случаях может понадобиться

Разветвители сигнала значительно упрощают нам использование множества девайсов. Больше не нужно постоянно переподключать шнуры к каждому устройству, есть возможность выводить «картинку» сразу на несколько экранов.

Не осознавая этого, мы часто можем видеть работу разветвителей сигнала. Например, в залах электроники с телевизорами и мониторами. В различных гипермаркетах — в виде экранной рекламы или справочной информации. Бытовых сценариев использования сплиттера — масса. Подключить графический планшет вместе с монитором к ноутбуку? Нет проблем. Телевизор и проектор в разных комнатах? Запросто. Потребуются лишь качественные шнуры HDMI подходящей длины. Подключить игровую приставку к монитору и телевизору? Легко. Как мы видим, нет никаких препятствий для реализации почти любой затеи. Разное разрешение экранов — по сути, единственное косвенное ограничение для сплиттера.

К примеру, мы передаем изображение формата 4K на два телевизора. Один из них поддерживает 4K, другой ограничен Full HD. В такой ситуации разрешение обоих экранов будет падать до худшего из подключенных устройств, т.е. до Full HD.

Переходник с hdmi на usb своими руками

Современный рынок предлагает широкий спектр выбора товаров и услуг. Мы имеем возможность приобрести самые популярные вещи за большие деньги или узкоспециализированные за малую цену, которые выпускаются компаниями в небольших партиях. Конечно же, к последним не могут не относиться предметы, рассчитанные на большой круг лиц и имеющие широкую сферу применения, например, кухонные приборы или книги. Они также изготовляются в малом количестве, стоят недорого, но пользуются достаточно весомой популярностью.

Однако у нас речь сегодня пойдёт об особых вещах, которые способны оказать помощь человеку в редких случаях

Эта тема весьма интересна, поскольку необычные предметы всегда привлекают внимание. Особенно подобные объекты получили своё распространение в сфере науки, технологий, компьютерной техники

Один из них – переходник с HDMI на USB. Действительно, данный аксессуар представляет собой довольно исключительное явление. О нём сегодня и поговорим.

Переходник с HDMI на USB: принцип работы, инструкция по подключению, виды

Многие опытные пользователи в работе часто используют второй и третий мониторы, чаще к таким ухищрениям прибегают геймеры, но даже у обычного человека может возникнуть желание присоединить компьютер или смартфон к телевизору. Есть множество возможностей подключения устройств: от стандартного VGA подключения до беспроводного соединения. Однако, самым популярным и простым способом является синхронизация при помощи HDMI кабеля.

Сейчас HDMI разъем присутствует практически на всех новых видеокартах, как в ноутбуках, так и на персональных компьютерах. А если этого порта нет, а вам не хочется менять всю машину только ради возможности подключить монитор нового поколения или телевизор, то в сложившейся ситуации нужно приобрести HDMI/USB переходник. Выбор таких устройств достаточно велик, так что давайте разберемся, как правильно выбрать такой адаптер и как им пользоваться.

Особенности переходников, которые необходимо знать каждому

Этот подзаголовок не зря носит такое громкое название. Здесь будут рассмотрены все тонкости и нюансы использования переходников.

Уже говорилось о природе данных приспособлений, относящей их к сфере относительно самостоятельных устройств, поэтому для них нужно дополнительное питание (разъём для него находится сбоку). В связи с этим от пользователя потребуется либо розетка, либо ещё один компьютерный USB-разъём. При подключении телефона или планшета к телевизору нужно знать о наличии поддержки у Micro-USB выходов этих устройств поддержки технологии MHL. Если хотя бы один из девайсов такого не имеет, то любая настройка окажется тщетной. Поскольку с мониторами такой проблемы не имеется, необходимо поискать специальный переходник HDMI/USB для телевизора. Длина провода гаджетов ограничена. Не будет лишним побеспокоиться по поводу решения этого вопроса
Возможно, дополнительный монитор или телевизор расположен достаточно далеко, поэтому обязательно нужно обратить внимание на HDMI/USB-кабель. Переходник должен иметь необходимую для пользователя длину провода
В противном случае потребуется компенсация дополнительным HDMI-шнуром. Не всегда требуется использовать полноценный HDMI-кабель, в редких случаях используется его мини-версия. Тогда достаточно приобрести переходник HDMI Mini-USB

Поддержка опции Full HD является немаловажной. При её наличии изображение на дополнительном мониторе или телевизоре получается в максимальном качестве, что особенно необходимо при просмотре кино или видеоигры

Поддержка современных технологий обработки звука также сказывается на уровне качества получаемого результата от работы гаджета. На это нужно обращать внимание всё в том же случае, когда хочется провести время у большого экрана с фильмом или любимой игрой, передаваемых с телефона или планшета с помощью переходника Микро-USB на HDMI. Версия USB-разъёма также оказывает большое влияние на качество получаемого изображения. USB 3.0 и выше справляется со своими задачами гораздо лучше в отличие от своих младших модификаций.

Основные симптомы неисправности

Среди наиболее распространенных:

• телевизор сообщает «Нет сигнала»;
• отсутствует четкость изображения, по экрану «идет снег», гамма смещена в сторону одного из основных цветов;
• вместо изображения на экране мозаика из цветных прямоугольников и полос;
• отсутствует звук.

Все вышеперечисленное может свидетельствовать о проблеме со шнуром, но вовсе не обязательно. До того, как браться за инструмент, намереваясь спаять HDMI, надо убедиться в отсутствии других, как правило, элементарных неисправностей.

Причиной проблемы может стать разъем HDMI. Для начала надо его пошевелить, несколько раз вынуть и вставить обратно. Разъем, который в телевизоре также стоит осмотреть. Он редко выходит из строя, но все возможно. Не помешает лишний раз убедиться в том, что его не вывернули, стараясь вытянуть кабель, что он не забит грязью, или, что случается в семьях с детьми, пластилином.

Также не помешает временно сменить способ подачи сигнала. Отключить HDMI и подключить, к примеру, RCA. В крайнем случае, можно спаять тестовый кабель, используя подходящий коаксиальный кабель и разъемы «тюльпан» (хотя, чтобы припаять тюльпан к такому проводу, тоже потребуется время). Если изображение появилось, все понятно – причина в проводе, если же нет, проблема в телевизоре или в источнике видео.

Настройка переходника для телефона и планшета

Как уже говорилось выше, в данном случае рассматриваемый нами гаджет используется для увеличения изображения. Это может быть полезно при просмотре кино или видеоигры.

Поскольку телефоны и планшеты, как правило, не имеют полноценных USB-разъёмов, эти устройства снабжаются уменьшенными их копиями и называются Micro-USB. Поэтому наш гаджет будет называться соответствующим образом: Micro-USB/HDMI переходник (картинка ниже). Принцип его использования такой же: вы просто подключаете аксессуар к устройствам с нужными настройками, которые выполняются на телефоне или планшете, и наслаждаетесь просмотром. Единственным отличием будет выступать отсутствие необходимости установки драйвера и, соответственно, дополнительной настройки, так как её выполняет сама система.

Как подключить устройства к монитору при помощи такого устройства?

В соединении такого типа нет ничего сложного. Для начала нужно подключить девайс к ноутбуку или компьютеру. Зачастую производители предлагают нужное программное обеспечение в комплекте, однако, если носитель с драйверами отсутствует, его легко можно найти, введя ID устройства в поисковую строку вашего браузера. После установки программ требуется перезагрузить компьютер и подключить монитор к HDMI выходу, подключенному к USB. Для таких устройств рекомендуется использовать последние поколения USB-разъемов, не ниже второго, так как версия 1.0 вряд ли обеспечит требуемую скорость передачи информации.

А можно ли удлинить HDMI кабель, если «нарастить» нужно больше?

Например, к 20-ти метровому кабелю добавить ещё 10-ти или 15-ти метровый = 30 или 35 метров, соответственно.

При этом, очень часто случаются ситуации, когда нужно передать сигнал HDMI дальше, чем позволяет возможность кабеля (даже двух). Это могут быть разные дистанции от 30-1000 метров и более. Такие задачи прекрасно решаются активными устройствами-удлинителями HDMI.

Разберём их основные категории:

Удлинители HDMI по кабелю Витая пара — Это самый доступный и популярный тип устройств удлинения, который позволит удлинить сигнал HDMI витой парой и вместе с ним ИК-сигнал управления аппаратурой на дистанцию до 120. А при условии каскадирования обычным Ethernet свитчем дистанция может быть увеличена в несколько раз. Возможность каскадного подключения имеется далеко не у каждой модели удлинителя HDMI, наличие которой указано в технических параметрах. Так же популярны устройства, как 2 в 1, сочетающие в себе удлинитель HDMI по витой паре и сплиттер (делитель), которые передают один сигнал на несколько HD экранов по патч-кордам 5-ой или 6-ой категории.

Очень удобны встраиваемые удлинители в виде настенной розетки, которые выпускаются в двух стандартах: европейском (квадрат 86х86 мм) и американском (прямоугольный 114х70 мм) под соответствующие монтажные коробки.

Удлинители HDMI по коаксиальному кабелю имеют возможность передать сигнал на длину до 300 метров. Даже при разветвлении антенного кабеля можно передавать сигнал на несколько устройств отображения (телевизор, проектор, монитор и т.п.). В технических характеристиках содержится какие антенные делители необходимо использовать и какие другие дополнительные сигналы могут передаваться вместе с HDMI. Использовать одновременно один коаксиальный кабель для удлинения HDMI и для эфирного или спутникового ТВ не получится. Нужно выбрать, что нужнее или протянуть ещё одну линию.

Удлинители HDMI по силовым линиям приходят на помощь в случаях, когда кроме уже проложенных кабелей питания 220 Вольт, нет возможности проложить другие кабели и тогда сигнал HDMI пойдёт по силовой линии. Главное условие – общая линия для соединяемых устройств, коммутируемая одним автоматическим выключателем. Максимальная длина передачи HDMI сигнала может достигать до 300 м и так же может разделяться на несколько (до 4-х) дисплеев и т.п. устройств отображения.

Удлинители HDMI по оптоволокну – это самые дальнобойные из всех HDMI удлинителей, но и с соответствующим ценником. Зато, им нет равных, например, при передаче сигнала на светодиодный экран, размещённый в другом здании или на другом конце улицы, и т.п. При передаче по одномодовому волокну дистанция составляет до 1 км, а по многомодовом, до 300 метров.

Так же популярны оптические удлинители в компактном кабельном корпусе.

• Беспроводные удлинители HDMI набирают всё большую популярность, т.к. позволяют осуществить соединение без использования дополнительных проводников. Такое реш
• ение — не из дешёвых, но зато максимально удобное и быстрое. Такой способ коммутации для отображения гарантированно качественной стабильной картинки требует условия прямой видимости либо наличие тонких деревянных перегородок.
• Непреодолимым препятствием являются только железобетонные стены и перекрытия, которые сильно заглушают сигнал.

Последнее время набирают популярность компактные беспроводные удлинители — стики. Их называют так потому, что их приемная часть (на стороне телевизора, монитора и т.п.) напоминает USB-флешку.

Все описанные виды усилителей и удлинителей мы перечислили в порядке увеличения их стоимости.

Заказывая такое решение у наших специалистов, убедительно просим давать наиболее полную информацию о месте, дистанции, условиях размещения и свойствах соединяемой аппаратуры. В результате, будет дан исчерпывающий ответ-предложение лучших вариантов моделей удлинителей HDMI в сочетании минимальная стоимость — максимально широкий функционал.

Источник

Теоретическая часть вопроса подключения компьютера (ноутбука) к телевизору через USB

Мы имеем два интерфейса связи USB и HDMI. Оба работают с цифровым типом передачи данных, а раз так, то, что же может помешать передать видеосигнал от компьютера к телевизору в такой экзотической связке. Пропускная способность передачи данных usb, должна с лихвой покрыть потребности HDMI канала. А возможность подачи видеосигнала на USB порт должны взять на себе специальные программы-драйвера.

Кстати, именно из-за невозможности установить драйвер на телевизор, связка hdmi (выход) – USB (в телевизоре) в реальных условиях не может быть реализована. Но речь идет о связке USB – HDMI(вход), и сейчас такая возможность выглядит довольно реальной.

Кабель HDMI тюльпан

Переходной кабель HDMI тюльпан предназначается для трансляции видео- и аудиофайлов. Такой переходник отличается простой конструкцией, доступной стоимостью и эффективностью работы.

Конструкция и принцип работы переходного кабеля

Конструкцию RCA-адаптера представили еще в 40-х гг. XX в., но из-за массы недостатков она утратила свою популярность. Сложности обусловлены наличием разноцветных кабелей, которые нужно правильно подключать в соответствующие разъемы.

На смену устаревшей технологии DVI пришел передовой стандарт передачи мультимедийных данных. Он обеспечивает синхронное и бесперебойное воспроизведение контента на внешнем мониторе. Современные HDMI AV-конвертеры представляют собой цельный кабель с высокими пропускными способностями.

HDMI разъем состоит из 5 групп с 3 жилами. Еще 4 жилы отведены в отдельную группу. Такой интерфейс позволяет соединять 4 группы экранированных цепей для трансляции видеосигнала, а также оснащается проводами питания.

Особенности переходника

Для устранения отрицательных свойств старых переходников были разработаны соединительные коннекторы. В таком кабеле используется миниатюрный чип, преобразующий цифровой сигнал в композитное аудио или видео. Затем обработанный материал передается на дисплей телевизора.

Приспособление потребуется для владельцев старой радио- и телетехники с кинескопами. Т.е. если у вас есть аппаратура с устаревшими интерфейсами, такой соединительный провод незаменим.

Приобрести переходник можно на любом рынке радиотоваров и комплектующих для ТВ.

По конструкции коннектор представляет собой небольшой модуль с кабелем. Один конец отведен под интерфейс HDMI, а другой — под разноцветные разъемы типа RCA (тюльпан).

Как сэкономить на приобретении переходника

Чтобы передавать сигнал с компьютера на телевизор с RCA-разъемами или синхронизировать старые видеокамеры с современной техникой, не обязательно покупать готовый адаптер в магазине. Такой коннектор несложно изготовить своими руками, придерживаясь простых схем и инструкций.

Интерфейс VGA

Самый простой вариант, когда на телевизоре тоже есть VGA-разъем. В настройках графического адаптера нужно указать опцию вывода на внешний дисплей. В настройках телевизора устанавливается VGA, как источник видеосигнала. Передача звука идет через переходник типа «миниджек» с двумя «тюльпанами». Если у вас телевизор с электронно-лучевой трубкой, то его максимальное разрешение — 640×480. Частота развертки, как правило, в пределах 50 герц. Использовать их можно только для просмотра видео или игр. При работе с документами от такого экрана будут уставать глаза. Поэтому лучше купить современный телевизор.
