Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Как соединять провода с помощью СИЗ

Главное преимущество колпачков по сравнению с другими сжимами — это скорость монтажа. По скорости они разве что уступают клеммникам WAGO, но разница во времени не существенна. Для качественного соединения моножильных проводов нужно выполнить следующие действия:

  • Зачистить два провода примерно по 2 см каждый.
  • Приложить их параллельно друг другу и ввести в колпачок до упора.
  • Крутить колпачок по часовой стрелке до плотного зажима. На качество соединения направление вращения никак не влияет, но для того, чтобы электрик, который будет в будущем производить ревизию соединений, смог быстро его разобрать, лучше вращать по часовой стрелке.

С многожильными провода процедура практически такая же, только перед закручиванием колпачка рекомендуем сначала скрутить два провода в скрутку. Если какая-то часть провода осталась голой, тогда просто наматываем на нее изоленту.
Напоследок отметим: колпачок СИЗ стоит примерно 15 рублей за штуку — это в два раза дешевле гильзы и почти в четыре раза дешевле WAGO. Поэтому соединения СИЗ это не только быстро, но и дешево.

Узнайте об интересных явлениях в мире электричества:

  • Почему птиц на проводах не бьет током?
  • Почему дождь не замыкает провода высоковольтных линий?

Варианты монтажа соединений: каким лучше воспользоваться

Различают 5 вариантов, как соединить провода между собой:

  1. Скрутка. Соединение выполняется при помощи плоскогубцев и является наиболее простым и уязвимым для окисления.
  2. Пайка. Та же скрутка закрепляется при помощи олова.
  3. Сварка. Вариант, редко используемый домашними мастерами. Требуется дополнительное оборудование.
  4. Опрессовка. Не самый удобный способ.
  5. Соединение посредством клеммников. Популярный, надежный способ, не требующий затрат времени.

Каждый из перечисленных способов имеет право на существование, а значит стоит рассмотреть их детально.

Не стоит оставлять столь короткие концы при монтаже – соединять будет сложно

Соединение жил кабелей посредством скрутки

Простой способ соединения. Раньше считалось, что такой вариант экономит время , но с появлением клеммников нового поколения это утверждение стало неверным. Заключается метод в следующем. Две предварительно зачищенные жилы проводника, скручиваются между собой при помощи плоскогубцев как можно плотнее, а само соединение изолируется.

Недостаток метода в том, что если скрутка выполнена слабо, она окислится и нагреется, что приведет к возгоранию. А если слишком перетянуть (относится к алюминию), появляется опасность обрыва жилы. Неудобство составляет и то, что медь с алюминием таким образом соединять нельзя. Опытные электромонтеры знают, как правильно соединить провода между собой, если они сделаны из различных металлов, чтобы скрутка была работоспособной, но это крайняя мера в безвыходной ситуации. Переделать соединение нужно как можно скорее.

Правильная выполненная скрутка неплохо себя зарекомендовала

Коммутация посредством пропаивания скрученных жил

Паяные соединения считаются очень надежными. Они не подвержены окислению и нагреву. Однако если монтировать посредством этого метода, то за день получится развести 4÷5 распределительных коробок. Для ремонта, в 4-х комнатной квартире понадобится 4÷5 дней только на разводку. Это неприемлемо, ведь в это время в ремонтируемом помещении электричества не будет, а значит, и другие работы выполнить не удастся.

Если же есть свободное время и требуется разводка одной-двух коробок, то способ неплох. Но не стоит забывать, что такие соединения получаются неразборными. Получается, что при переделке жилы кабеля укоротятся ровно на спайку.

Но спайка, все же, дает более плотный контакт

Сварка жил с применением графитовых электродов

Для работы требуется специальный сварочный аппарат и графитовые электроды. Соединения получаются качественными, но возникает вопрос, какой смысл приобретать аппарат, учится с ним работать, ради одной замены электропроводки. Ведь если монтаж выполнен как положено, то ближайшие 30÷50 лет менять кабели не будет необходимости. А соединения можно выполнить и другими не столь затратными способами.

Сварка при помощи графитовых электродов – процесс довольно сложный

Опрессовка: плюсы и минусы метода

Этот способ реализуется следующим образом. На скрутку одевается гильза из того же металла, из которого изготовлены жилы кабеля, после чего специальными клещами гильза обжимается в нескольких местах. Этим достигается плотность соединения, что предотвращает его нагрев. Метод распространенный, но особой популярностью не пользующийся. Причина тому то, что использование обжимных клемм для проводов занимает много времени.

Для опрессовки не обязательно покупать специальные клещи. Подойдут простые плоскогубцы

Клеммы для соединения проводов: удачное решение для разводки жил

Разводка кабелей в распределительной коробке при помощи клеммников (соединителей для электрических проводов) является наиболее удачным решением. Современные клеммы уже не похожи на винтовые, использовавшиеся еще 10 лет назад. Сейчас монтаж и разводка занимает минимум времени, а самозажимные клеммники помогают выполнить плотное и качественное соединение. А значит перед тем, как соединить провода в распределительной коробке, стоит подумать о способе монтажа.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“При скрутке, пайке или сварке жил кабелей требуется изолирование соединения, что занимает дополнительное время. Используя клеммы об этом можно не думать – такие соединения не нуждаются в изоляции.”

Такие клеммники не требуют дополнительной изоляции

Основная часть таких приспособлений требует зачистки изоляции на 0,8÷1 см, но существуют и такие, которым не нужно даже этого. О положительных и отрицательных качествах таких клеммников мы поговорим немного позднее.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Разновидности, их преимущества и недостатки

По конструкции клеммные коннекторы Ваго бывают плоскими, крестовыми, шестигранными, болтовыми, пружинными, безвинтовыми и винтовыми. Винтовые плоские, крестовые и шестигранные модели используются, чтобы сделать разводку электрической проводки, дополнить распределительную коробку, закрепить контакты автомобильного аккумулятора, розетки, включатели освещения, соединять группы светильников по какой-то схеме или телефонные провода, устанавливать мощное оборудование.

Обратите внимание! Винтовые болтовые и пружинные клемниковые модели нужны, чтобы подключать цепи заземления на проигрывателе либо сетевом фильтре. Требуются, чтобы защищать динамики сигнализационных, акустических устройств. Имеют зеленый винт и специальные проводные захваты — «зубы»

Имеют зеленый винт и специальные проводные захваты — «зубы».

Основные виды

Ваго отличаются отсутствием необходимости дополнительных приспособлений монтажа, возможностью соединения разнородных проводов (например, алюминиевых и медных), способностью соединения проводников с разным сечением в пределах одного коннектора. Также они занимают мало места в распределительной коробке и имеют изолированный корпус. Отличаются долговечностью и возможностью демонтажа с повторным использованием.

Долговечность конструкции

Минусы заключаются в возможности возгорания либо плавке изделий, высокой цене. Интересно, что возгорание происходит с неоригинальной продукцией. Отличительными чертами оригиналов служит характерный рычажковый оттенок корпуса, тыльная маркировка и схема проводной зачистки по центру.

Для осветительного оборудования

Для осветительного оборудования есть клеммники Ваго серии 294 и 294 Линект. Они нужны, чтобы коммутировать тонкожильные, одножильные, многожильные провода и предварительно не подготавливать их. Благодаря специальной пластине можно делать разгрузку натяжения. Поддерживают максимальный ток в 24 ампер. Также для осветительного оборудования есть модели 272 и 293. В первом случае, подходят для проводов, имеющих 2,5 миллиметровое сечение. Во втором случае, подходят для проводов с прямым заземляющим контактом.

Коннекторы для осветительного оборудования

Для электромонтажных работ

Для электромонтажных работ есть модели серии 224, 243, 2273, 273/773, 222 и 221. Первые специально разработаны, чтобы соединять одножильные проводники с многожильными. Вторые — чтобы обслуживать низковольтные системы. Третьи — чтобы обслуживать провода в распределительных коробках. Четвертые — чтобы обслуживать одножильные проводники с 2,5 миллиметровым сечением. Пятые и шестые — чтобы соединять и обслуживать любые проводники с мощными токами.

Для электромонтажных работ

Для установки на основание

Коннекторы для установки на монтажное основание бывают трех видов — 862, 260-262 и 869. Первые рассчитаны на соединение четырех проводников и помогают в коммутации обжатых, ультразвуковых и неподготовленных жил. Вторые нужны для бокового и фронтального монтажа. Третьи имеют опорные ножки или крепежные фланцы. Применяются для четырехмиллиметровых клемм.

Для установки на основание

Общие сведения

Выпускаются два вида клемм:

1. Электротехнические:

  • для катушек индуктивности;
  • в генераторах, стартерах, блоках питания;
  • в трансформаторных обмотках, электромоторах и пр.

2. Электрические:

  • для электрощитков;
  • в энергосетях.

Незначительное различие заключается в значениях допустимой токовой нагрузки, что надо учитывать при подборе нужного изделия.

Достоинства

Использование клемм имеет ряд положительных моментов:

  • отсутствует опасность возникновения искры;
  • надёжность и продолжительное время эксплуатации;
  • безопасность соединения;
  • повышенная жёсткость;
  • простота установки.

Классификация

Клеммы делятся по разным параметрам.

1. По материалу изготовления:

• медные

• никелевые

• латунные

• бронзовые

2. По изоляции:

• изолированные

Цвет информирует о допустимых рабочих токах: красный – до 10 А, синий – до 15 А, жёлтый – до 24 А.

• неизолированные

3. По способу контакта:

• ножевые

Применяются парами для проводников, имеющих сечение до 6 миллиметров. Устанавливаются обжимом хвостовиков. Соединение выполняется путём вставки одной клеммы в другую (контакт «папа-мама»).

Используются в бытовой технике – утюгах, холодильниках и пр.

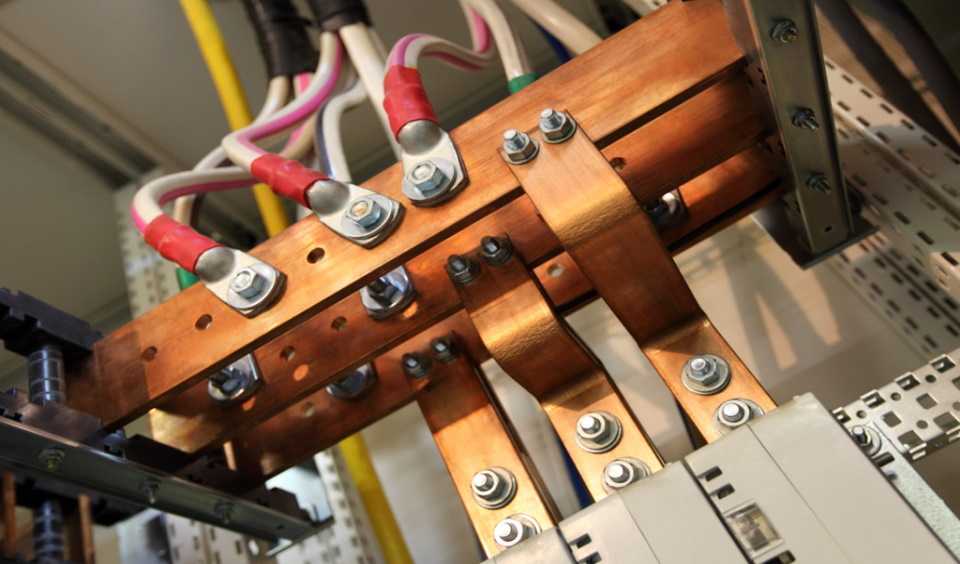

• кольцевые типа «О»

Для установки в электроцепях, имеющих контактные соединения винтовой фиксации. Накручиваемая гайка исключает выскальзывание провода и увеличивает площадь соприкосновения контактов. Присоединение выполняется пайкой, сваркой или опрессовкой.

Подходят для применения не только на кабель-трассах большого диаметра, но и в электросхемах со слабыми токами.

• вилочные типа «U»

Предназначены для электроцепей разной потребляемой мощности, когда требуется часто переподключать или временно соединять проводники. Плотность контакта обеспечивается закручиваемому винту. Присоединение осуществляется опрессовкой.

• штекерные типа «В»

Разъёмное изделие, состоящее из розетки с вилкой, для монтажа на проводниках до 6,6 миллиметра. Маркировка «А» относится к вилке, «В» — розетка.

Используются в слаботочных электроцепях.

• гильзы соединительные

Быстрый и монолитный контакт выполняется путём прессования специальными клещами – кримпером. Используются гильзы из:

  • меди – ГМ;
  • меди лужёные — ГМЛ;
  • алюминия – ГА.

Преимущества:

  • максимальная прочность;
  • использование на улице;
  • непрогораемость;
  • противодействие окислению;
  • невозможность случайного разрыва.

Недостатки:

  • неразъёмность;
  • одноразовое применение.

• фиксаторы муфтовыеШирокая линейка клемм, подходящих как для электроцепей с небольшими токовыми нагрузками, так и мощных кабель-трасс, имеющих сечение до 16 мм². Соединитель фиксируется путём обжима или с помощью болтов. Как правило, для проводки одножильных проводов не применяются.

Надобность в соединении проводки

Для разветвления электрической сети используются распределительные коробки. Но предназначены они только для скрытия соединений ветвей электросети.

Надобность в соединении проводки встречается повсеместно. Соединяют разными способами проводку в доме, электроприборах, автомобиле, в общем, везде, где имеются провода.

Сейчас применяется несколько способов соединения проводки. В каждом из них имеются свои положительные и отрицательные качества.

Самыми распространенными способами являются:

  1. Скрутка;
  2. Пайка;
  3. Сварка;
  4. Использование клеммников, колодок;
  5. Использование самозажимных клеммников;
  6. Использование соединительных изолирующих зажимов (колпачки СИЗ).

Особенности применения и преимущества WAGO

Наименование «Ваго» уже давно стало нарицательным: практически все пружинные, самозажимные или рычажные соединители для проводов называют именно так.

На самом деле это название марки, которая выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.

Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.

Поэтому еще при составлении проекта и расчетах для сметы нужно уточнить приблизительное количество соединительных элементов, необходимых для коммутации проводов в электрощитах, распределительных коробках, электромонтажных устройствах.

Варианты использования клемм:

По сути, клеммники можно применять везде, где требуется быстрое и надежное соединение. Но нужно быть внимательным и не устанавливать несъемные изделия там, где предполагается в дальнейшем разъединение, и наоборот.

Многие монтажники давно перешли на оптимизацию работы – и действительно, получили от этого только плюсы:

  • установка электропроводки проходит быстрее;
  • для монтажа не нужно дополнительного инструмента или навыков;
  • клеммники всегда есть в свободной продаже;
  • существует множество разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
  • обеспечивается надежный, изолированный, защищенный контакт;
  • соблюдаются нормы безопасности.

Но есть и минусы. Главный – высокая цена изделий. Если нужно заменить расключку в одной распредкоробке, материальные потери мало ощутимы, но когда необходимо поменять проводку во всем доме, покупка соединителей может вылиться в кругленькую сумму.

Вторым минусом называют возможность возгорания или плавления изделий. Следует понимать, что оригинальная продукция марки Ваго не может воспламениться, если не нарушены требования к установке.

Вторая причина возгораний – применение неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электромонтажных изделий китайского производства. Они только внешне похожи на клеммы Ваго, на самом деле это дешевая подделка.

Понятно, что изготовлены они из ненадежных, плавких, хрупких, а возможно, и опасных материалов.

Отличительные черты оригинальных изделий Ваго:

  • характерный оттенок флажков (рычажков) или корпуса;
  • маркировка на тыльной стороне;
  • схема и метки для зачистки проводов на корпусе;
  • контактные планки внутри корпуса толстые;
  • металлические части не магнитятся.

Соответственно, дешевые аналоги отличаются оттенком, иногда и характерным запахом. Не имеют полноценной маркировки и меток, а внутренние планки очень тонкие и магнитятся.
