Что такое микрофон, основные типы микрофонов, параметры, включение в схемах

Варианты схем усилителя

В другой своей статье, тот же автор предложил готовый предусилитель для микрофона. Это схема с АРУ (Автоматической Регулировкой Усиления). Вот так выглядит эта схема в оригинале (без цепи частотной коррекции):

Благодаря применению полевого транзистора (КП303Ж) в обратной связи, такая схема работает как компрессор и выравнивает громкость голоса, изменяя коэффициент усиления в некоторых пределах.

Схема полностью рабочая, была проверена мной лично на макете и никаких проблем не вызвала. Такая схема очень удобна, например, для микрофонов в конферент-залах и переговорных. Но может быть использована и как предусилитель для микрофона при подключении к компьютеру.

Поэтому от АРУ пришлось отказаться и схема была урезана до обычного неинвертирующего усилителя с постоянным коэффициентом усиления. Такая схема тоже отлично справляется со своими обязанностями.

Проблема

У большинства дешёвых микрофонов чувствительность по умолчанию недостаточна для того, чтобы вас отчётливо слышали. Приходится кричать, но на постоянной основе так делать нельзя, оранье — занятие утомительное и вредное.

Внимательно изучив вопрос, я пришёл к выводу, что в ситуации виноваты производители, чрезмерно упрощающие конструкцию устройства. Отдав свои кровно заработанные 100-500 рублей, покупатель по сути получает модуль (капсюль) электретного микрофона без какой-либо электронной «обвязки».

Электретный микрофон и стандартный штекер 3,5 мм jack. Такая конструкция не позволяет микрофону быть чувствительным, но записать звук можно

Всякие гибкие ножки, прищепки — это опциональная мишура. Формально такие микрофоны работают, но их чувствительность и качество записи невысоки (слышен шум). Ничто не мешает добавить в схему несколько электронных компонентов, улучшив способность микрофона улавливать тихие звуки.

Типичный представитель электретных микрофонов

Здесь и дальше пойдёт речь об электретных микрофонах, как самых доступных на рынке. И, частично, конденсаторных. Не динамических!

Также я не рассматриваю вопрос покупки отдельной звуковой карты. Это уже было в статье «Как настроить микрофон, записать и обработать звук – инструкция для начинающих».

В динамические микрофоны уже встроен усилитель

Схемы усилителей довольно просты, поэтому умеющие пользоваться паяльником люди переделывают микрофоны и наслаждаются жизнью.

Кстати, даже в дешёвых петличках за 100 рублей ставят неплохие электретные модули. Например, у меня есть микрофончик-прищепка Genius десятилетней давности, работает шикарно. После доработки, разумеется.

Кроме низкой чувствительности, на записях можно услышать негромкое шипение. Его можно подавить фильтрами в аудиоредакторе, но когда помехи слишком сильны, очистка от шума исказит полезную часть записи и голос зазвучит глухо, словно из бочки.

Шум (в 99% случаев это помехи от электромагнитных полей) появляется на нескольких этапах доставки звука:

  1. В электретном капсюле микрофона.
  2. В микрофонном предусилителе, если он имеется.
  3. При передаче сигнала по не экранированному от помех соединительному кабелю.
  4. В усилителе звуковой карты.

Наиболее больное место — звуковая карта компьютера. Замена на более качественную и/или вынос за пределы корпуса компьютера может избавить от шума, но не у всех есть деньги на подобный апгрейд.

Чаще всего пользователь остаётся один на один с дешёвым микрофоном, воткнутом в фоняще-шипящую звуковую карту, распаянную на материнской плате компьютера. Можно попытаться сделать звук громче программно.

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант микрофонного усилителя для электретного микрофона. Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Данный микрофонный предусилитель предназначен для совместной работы с электретным микрофоном, например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1. Делителем напряжения, состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В). Усиленный сигнал с резистора R5, выступающий в роли нагрузки, идет на базу VT2 который является частью эмиттерного повторителя на VT2 и VT3.

Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.

Как сделать микрофонный предусилитель своими руками


Используя подходящую схему собрать устройство будет несложно.

Инструменты и материалы

В работе используются инструменты:

  • паяльник;
  • кусачки;
  • ножницы;
  • пинцет;
  • клеевой пистолет.

Кроме этого, потребуются:

  • радиодетали – светодиод, 2 резистора 200-600 Ом, 2 конденсатора емкостью до 10 мкф, транзистор КТ315 (можно заменить на КТ3102 или ВС847);
  • провода;
  • штекер и разъемы от старого магнитофона, DVD-проигрывателя или другой техники;
  • выключатель от игрушечной машинки;
  • припой и канифоль;
  • макетная плата.

Пошаговая инструкция

Начинают с выбора схемы. Новичку подойдет самый простой вариант, основанный на транзисторном каскаде с общим эмиттером. Он усиливает сигнал микрофона в 2 раза.

Последовательность действий:

  1. Макетную плату промывают растворителем.
  2. Припаивают к ней разъемы – питания, вход и выход микрофона.
  3. Распаивают на плате радиодетали согласно схеме.
  4. Из пластмассовой коробки изготавливают корпус, высверлив сверлом «по дереву» отверстия под разъемы.
  5. Плату вклеивают в корпус или прикручивают шурупами, если имеются резьбовые стойки.
  6. Приклеивают крышку корпуса.
  7. Подключают предусилитель к звуковой карте компьютера или колонке, затем проверяют напряжение на входе микрофона. Оно должно составлять 5 В.

Если вольтаж отличается, берут другой штекер и подсоединяют его к разъему. Далее снова проверяют напряжение между длинным выводом и каждым из 2 коротких. Щупы мультиметра располагают так, чтобы не замкнуть выводы накоротко.

Делаем усилитель сами

Сразу предупреждаю: питать от блока питания самодельные микрофонные предусилители нежелательно — придётся городить отдельную схему для фильтрации питания от помех. А батарей хватит надолго и по части питания проблем не будет.

Готовый микрофонный модуль на микросхеме MAX9812

Самый простой вариант — купить микрофонный модуль для Ардуино на микросхеме MAX9812 (70 рублей), кабель (30 рублей), штекер 3,5 мм (15 рублей) и батарейку-таблетку CR-2032 (от 30 рублей). Компоненты обойдутся рублей в 150.

Платку можно превратить в полноценный микрофон, обладая минимальными навыками пайки или попросив спаять тех, кто умеет.

Штекер втыкается в линейный вход, батарейки хватит надолго.

Усиление в 3-5 раз на фантомном питании

Этого достаточно для общения по Скайпу, глотать микрофон вам больше не придётся.

Если в вашем городе есть нормальные магазины радиодеталей, стоит к ней присмотреться, ибо все компоненты типовые. У меня в Ессентуках нет ни одного нормального магазина радиодеталей, не нашёл даже конденсатора подходящего номинала, пришлось заказывать через интернет. Транзистор не обязательно должен быть BC547, аналогов много, они легко гуглятся.

Подключается к микрофонному входу компьютера или видеокамеры. То есть этот вариант — портативный, можно улучшить запись видео, если камера поддерживает подключение внешних микрофонов.

Доработка дешева и эффективна, но требует экранированного кабеля, иначе шипение слишком заметно, ибо микрофонный вход всё-таки.

Усиление в 3-5 раз с питанием от батарейки

Аналог модуля для Ардуино, вместо микрочипа используется транзистор.

Подключается к линейному входу, шум минимален. Просто, но подходит только для изначально чувствительных микрофонов, т.к. коэффициент усиления маловат.

Усиление в 10-1000 раз, питание от батарей

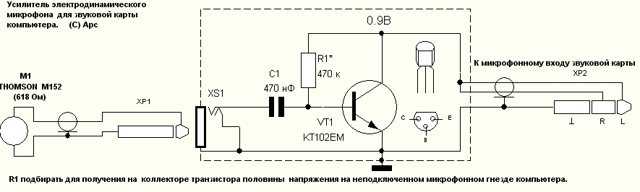

В своих изысканиях остановился схеме, которую подглядел где-то в теме на форуме РадиоКота. Я перерисовал её в программе Qucs-S, чтобы протестировать и убедиться в правильности номиналов.

P1 и P2 — плюс и земля электретного микрофона соответственно, P3 и P4 подключаются к линейному входу компьютера.

В реальности схема оказалась очень чувствительной, стало слышно дыхание попугая в клетке в двух метрах от меня, пришлось добавить резистор R6 на 10 кОм, чтобы приглушить сигнал от микрофонного капсюля. Также на выходе усилителя может быть слишком большая амплитуда сигнала, поэтому её тоже можно ограничить резистором, поставив его перед выводом P3.

Работает от двух аккумуляторных батарей АА, на сколько их хватит не знаю, за неделю не сели.

Готовые усилители

Дорогие варианты рассматривать не буду, извините. Предполагается, что бюджет предельно ограничен.

Усилители для колонок/наушников не подойдут. Они недостаточно чувствительные, не подают фантомное питание на микрофон, а выходная мощность слишком большая даже для линейного входа.

На Алиэкспресс устройства нужно искать запросами «микрофонный предусилитель» и «предусилитель микрофона». Самые дешёвые варианты стоят полторы-две тысячи рублей. Предназначены для караоке, но, если не выкручивать на полную громкость, можно подключить к линейному входу.

За три тысячи рублей можно найти полноценный предусилитель, к которому еще и музыкальный инструмент подключается. Например, гитара со звукоснимателем.

Для подключения дешёвого компьютерного микрофона понадобится переходник 3.5 мм джек > 6.3 мм джек. У компьютера должен быть линейный вход.

И не стоит забывать про такое чудо, как конденсаторный микрофон BM 800, завоевавший голосовые связки ютуберов, обозревающих товары из китайшопов:

BM 800 микрофон для компьютера Конденсаторный 3.5 мм Проводной

Уточняю: я не рекомендую его к покупке. Не совсем понятно, при каких условиях он нормально работает, слишком уж противоречивы отзывы. Но иногда ВМ 800 можно найти за 300-500 рублей, что не сильно дороже примитивных электретных, зато с предусилителем. Но подключается он к микрофонному входу, а значит — привет, помехи звуковой карты.

Самые распространенные проблемы с микрофонами и наушниками

Современный микрофон появился еще в 20-м веке, но с каждым годом он становится все меньше и меньше, чему хорошо способствовал научно-технический прогресс, а также кремниевые полупроводники, идеально подходящие для создания цепей с несколькими элементами, например, микрофона и наушников.

Микрофоны имеют два типа: конденсаторные, в которых все шумы пытаются поглотить конденсаторы, а также катушечные, они более дешевые, но практически не уступают своему конденсаторному брату. Для начала стоит разобраться, из чего же состоит современный микрофон:

  1. Специальный тонкий провод, по которому электрические заряды будут беспрепятственно идти к усилителю или к микрофону.
  2. Чувствительная мембрана.
  3. Электромагнитная катушка.

При попадании каких-либо звуковых волн на очень чувствительную мембрану, которая, кстати, находится в защищенном железном корпусе, создается импульс в катушке, после чего звуковая карта или усилитель ловит отправленный сигнал, декодирует его в приемлемый вид и мы слышим желанный звук. Раньше данный процесс звукозаписи занимал весьма много времени, но современные технологии позволили сократить его в несколько раз.

Малошумящий УНЧ для микрофона на К548УН1А

На рисунке 1 представлен пример УНЧ на основе специализированной микросхемы — ИС К548УН1А, содержащей 2 малошумящих ОУ. ОУ и УНЧ, созданный на базе этих ОУ (ИС К548УН1А), рассчитаны на однополярное напряжение питания 9В — ЗОВ. В приведенной схеме УНЧ первый ОУ включен в варианте, который обеспечивает минимальный уровень шумов ОУ.

Рис. 1. Схема УНЧ на ОУ К548УН1А и варианты подключения микрофонов: а — УНЧ на ОУ К548УН1А, б — подключение динамического микрофона, в — подключение электретного микрофона, г — подключение удаленного микрофона.

Элементы для схемы на рисунке 1 :

  • R1 =240-510, R2=2.4к, R3=24к-51к (подстройка усиления),
  • R4=3к-10к, R5=1к-3к, R6=240к, R7=20к-100к (подстройка усиления), R8=10; R9=820-1.6к (для 9В);
  • С1 =0.2-0.47, С2=10мкФ-50мкФ, С3=0.1, С4=4.7мкФ-50мкФ,
  • С5=4.7мкФ-50мкФ, С6=10мкФ-50мкФ, С7=10мкФ-50мкФ, С8=0.1-0.47, С9=100мкФ-500мкФ;
  • ОУ 1 и 2 — ОУ ИС К548УН1А (Б), два ОУ в одном корпусе ИС;
  • Т1, Т2 — КТ315, КТ361 или КТ3102, КТ3107 или аналогичные;
  • D1 — стабилитрон, например, КС133, можно использовать светодиод в обычном включении, например, АЛ307;
  • М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
  • Т — ТМ-2А .

Выходные транзисторы данной схемы УНЧ работают без начального смещения (с Iпокоя=0). Искажения типа “ступенька» практически отсутствуют благодаря глубокой отрицательной обратной связи, охватывающей второй ОУ микросхемы и выходные транзисторы. При необходимости изменения режима выходных транзисторов (Iпокоя=0) схему необходимо соответствующим образом откорректировать: включить в схему резистор или диоды между базами Т1 и Т2, два резистора по 3-5к с баз транзисторов на общий провод и провод питания.

Кстати, в УНЧ в двухтактных выходных каскадах без начального смещения хорошо работают уже устаревшие германиевые транзисторы. Это позволяет использовать с такой структурой выходного каскада ОУ с относительно низкой скоростью нарастания выходного напряжения без опасности возникновения искажений, связанных с нулевым током покоя. Для исключения опасности возбуждения усилителя на высоких частотах используется конденсатор СЗ, подключенный рядом с ОУ, и цепочка R8С8 на выходе УНЧ (достаточно часто RC на выходе усилителя можно исключить).

Печатные платы.

На изображениях печатных плат, представлен вид со стороны элементов. Дорожки просвечиваются сквозь плату.

На картинке пример разводки печатной платы универсального микрофонного усилителя.

  1. Вход.
  2. Верхний по схеме конец потенциометра R3.
  3. Движок потенциометра R3.
  4. Анод светодиода HL1.
  5. Корпус.
  6. Питание +6В.
  7. Выход.
  8. Корпус.

Пример разводки печатной платы усилителя динамического микрофона.

Сам я изготовил печатную плату исходя из размеров имеющихся в моём распоряжении элементов управления и корпуса.

Ссылка на чертежи печатных плат в конце статьи.

Читать также: Пилки лобзиковые по дереву

Электретные микрофоны

В последнее время в бытовых магнитофонах используются электретные конденсаторные микрофоны. Электретные микрофоны имеют самый широкий диапазон частот — 30…20000 Гц.

Микрофоны этого типа дают электрический сигнал в два раза больший нежели обычные угольные.

Промышленность выпускает электретные микрофоны МКЭ-82 и МКЭ-01 по размерам аналогичные угольным МК-59 и им подобным, которые можно устанавливать в обычные телефонные трубки вместо угольных без всякой переделки телефонного аппарата.

Этот тип микрофонов значительно дешевле обычных конденсаторных микрофонов, и поэтому более доступны радиолюбителям.

Отечественная промышленность выпускает широкий ассортимент электретных микрофонов, среди них МКЭ-2 односторонней направленности для катушечных магнитофонов 1 класса и для встраивания в радиоэлектронную аппаратуру — МКЭ-3, МКЭ-332 и МКЭ-333.

Для радиолюбителей наибольший интерес представляет конденсаторный электретный микрофон МКЭ-3, который имеет микроминиатюрное исполнение.

Микрофон применяется в качестве встраиваемого устройства в отечественные магнитофоны, магниторадиолы и магнитолы, такие как, «Сигма-ВЭФ-260», «Томь-303», «Романтик-306» и др.

Микрофон МКЭ-3 изготовляется в пластмассовом корпусе с фланцем для крепления на лицевой панели радиоустройства с внутренней стороны. Микрофон является ненаправленным и имеет диаграмму круга.

Микрофон не допускает ударов и сильной тряски. В табл. 2 приведены основные технические параметры некоторых марок миниатюрных конденсаторных электретных микрофонов.

Таблица 2.

Тип микрофона МКЭ-3 МКЭ-332 МКЭ-333 МКЭ-84
Номинальный диапазон рабочих частот, Гц 50…16000 50… 15000 50… 15000 300…3400
Чувствительность по свободному полю на частоте 1000 Гц, мкВ/Па не более 3 не менее 3 не менее 3 А — 6…12 В — 10…20
Неравномерность частотной характеристики чувствительности в диапазоне 50… 16000 Гц, дБ, не менее 10
Модуль полного электрического сопротивления на 1000 Гц, Ом, не более 250 600 ±120 600 ± 120
Уровень эквивалентного звукового давления, обусловленного собственными шумами микрофона, дБ, не более 25
Средний перепад уровней чувствительности «фронт — тыл», дБ не, менее 12 не более 3
Условия эксплуатации: температура, С относительная влажность воздуха, не более 5…30 85% при 20″С -10…+50 95±3% при 25″С 10…+5095±3%при 25″С 0…+4593%при 25″С
Напряжения питания, В 1,5…9 1,5…9 1,3…4,5
Масса, г 8 1 1 8
Габаритные размеры (диаметр х длина), мм 14×22 10,5 х 6,5 10,5 х 6,5 22,4×9,7

На рис. 5 приведена схема включения распространенного в радиолюбительских конструкциях электретного микрофона типа МКЭ-3.

Рис. 5. Принципиальная схема включения микрофона типа МКЭ-3 на входе транзисторного УЗЧ.

Рис. 6. Фото и внутренняя приниципиальная схема микрофона МКЭ-3, расположение цветных проводников.

Усилитель для микрофона готовая схема

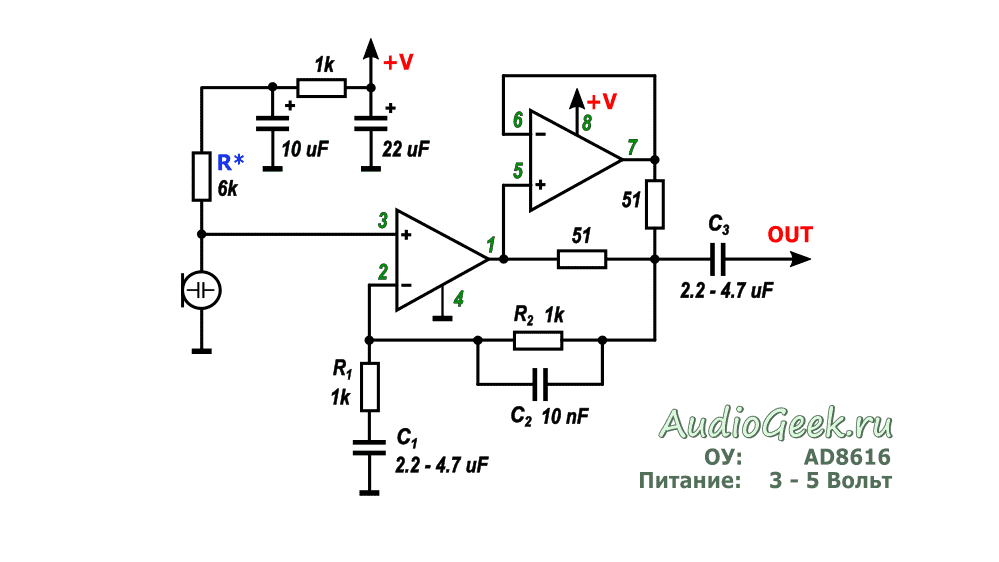

Но меня все подмывал тот факт, что практически все ОУ которые есть у меня в наличии – сдвоенные, а я не люблю, когда половина операционника висит в воздухе. Как-то это не кошерно…

Поэтому недолго думая я перешел к своей любимой схеме — схеме усилителя для наушников. Она по сути такой же неинвертирующий усилитель, однако дополненная хитро включенным повторителем.

Причина перехода не только в желании задействовать оба операционных усилителя в корпусе микросхемы.

  • Во-первых мне давно хотелось попробовать эту схему при однополярном питании.
  • Во-вторых эта схема способна выдавать вдвое больший ток, при том же выходном напряжении. Это гарантирует отсутствие просадок и искажений сигнала на пути от предусилителя до записывающего устройства. Кабель то может быть и 5 и 10 метров.

Поэтому оставалось просто добавить в нее входную цепь с микрофоном и изменить номиналы конденсаторов под нашу задачу. Вот так в итоге выглядит конечная схема.

Простой усилитель для электретного микрофона своими руками

Данный предусилитель для микрофона может понадобится если Вас не устраивает уровень громкости Вашего микрофона при записи звука на компьютере.

Часто чтобы усилить звук с микрофонной петлички делают программное усиление в какой-либо программе для записи звука или видео редакторе но при этом сам звук становится зашумлённым и искажённым.

Чтобы этого избежать нужно усилить звук предусилителем, для этого давайте спаяем усилитель для электретного микрофона своими руками, это делается очень просто.

Какие детали нам понадобятся для микрофонного усилителя:

  • Транзистор BC547 или КТ3102;
  • Два резистора – 1 кОм;
  • Один резистор от 150 Ом до 1 кОм, подбирается позже на слух;
  • Керамический конденсатор от 100 до 300 пФ;
  • Электролитический конденсатор 47 мкФ (от 6,3 В и выше но желательно не более 25В);
  • Электретный микрофон (микрофон петличка).

Простой усилитель для электретного микрофона своими руками

Как сделать усилитель для микрофона, инструкция:

Привожу схему микрофонного предусилителя, по которой будем паять далее.

Простой усилитель для электретного микрофона своими руками

Данный предусилитель для микрофона простой, собран всего на одном транзисторе и с небольшой обвязкой вокруг него и не нуждается в отдельном питании, так как он предназначен для работы совместно с компьютером или смартфоном. От них подаётся небольшое напряжение которое будет достаточным для данного микрофонного усилителя.

Простой усилитель для электретного микрофона своими руками

Весь усилитель собирается на небольшом кусочке макетной платы, которая включена в разрыв провода петличного микрофона, что делает его практически незаметным если спрятать его в чёрную термоусадочную трубку. Дорожками снизу платы служат сами выводы радиоэлементов загнутые и спаянные между собой по схеме.

Простой усилитель для электретного микрофона своими руками

Простой усилитель для электретного микрофона своими руками

Простой усилитель для электретного микрофона своими руками

Резистор R3 я не стал сразу впаивать, сначала попробовал без него, звук получился очень громкий и в микрофон лезли разные лишние звуки и шумы, поэтому я начал подпаивать поочерёдно резисторы 1 кОм, 680 Ом, 330 Ом и 150 Ом и слушая при этом каждый раз на смартфоне, самым удовлетворительным для меня оказался звук с резистором 150 Ом его я и оставил.

Простой усилитель для электретного микрофона своими руками

Простой усилитель для электретного микрофона своими руками

Осталось запрятать платку в термоусадочную трубку и самодельный усилитель для микрофона готов!

Угольные микрофоны

Невзирая на то что угольные микрофоны постепенно вытесняются микрофонами других типов, но благодаря простоте конструкции и достаточно высокой чувствительности они все еще находят свое место в различных устройствах связи.

Наибольшее распространение имеют угольные микрофоны, так называемые телефонные капсюли, в частности, МК-10, МК-16, МК-59 и др.

Наиболее простая схема включения угольного микрофона приведена на рис. 7. В этой схеме трансформатор должен быть повышающим и для угольного микрофона с сопротивлением R = 300…400 Ом его можно намотать на Ш-образном железном сердечнике с сечением 1…1,5 см2.

Первичная обмотка (I) содержит 200 витков провода ПЭВ-1 диаметром 0,2 мм, а вторичная (II) — 400 витков ПЭВ-1 диаметром 0,08…0,1 мм.

Угольные микрофоны в зависимости от их динамического сопротивления делят на 3 группы:

  1. низкоомные (около 50 Ом) с током питания до 80 мА;
  2. среднеомные (70… 150 Ом) с током питания не более 50 мА;
  3. высокоомные (150…300 Ом) с током питания не более 25 мА.

Из этого следует, что в цепи угольного микрофона необходимо устанавливать ток, соответствующий типу микрофона. В противном случае при большом токе угольный порошок начнет спекаться и микрофон испортится.

При этом появляются нелинейные искажения. При очень малом токе резко снижается чувствительность микрофона. Угольные капсюли могут работать и при пониженном токе источника питания, в частности, в усилителях на лампах и транзисторах.

Снижение чувствительности при пониженном питании микрофона компенсируется простым повышением коэффициента усиления усилителя звуковой частоты.

В этом случае улучшается частотная характеристика, значительно снижается уровень шумов, повышается стабильность и надежность работы.

Рис. 7. Принципиальная схема включения угольного микрофона с использованием трансформатора.

Вариант включения угольного микрофона в усилительный каскад на транзисторе дано на рис 8.

Вариант включения угольного микрофона в сочетании с транзистором на входе лампового усилителя звуковой частоты по схеме рис. 9 позволяет получить большое усиление по напряжению.

Рис. 8. Принципиальная схема включения угольного микрофона на входе транзисторного УЗЧ.

Рис. 9. Принципиальная схема включения угольного микрофона на входе гибридного УЗЧ, собранного на транзисторе и электронной лампе.

Литература: В.М. Пестриков — Энциклопедия радиолюбителя.

Давно витала в голове. Собравшись с силами, приступил к поиску схем усилителей. Большинство схем, просмотренных мною, что не нравилось. Хотелось собрать проще, лучше и меньше (для ноутбука, ибо встроенный делали, видимо, только для галочки – качество плохое). И вот после недолгого поиска, была найдена и протестирована схема усилителя микрофонного сигнала с фантомным питанием. Фантомное питание (это когда питание и передача информации осуществляется по одному проводу) – огромный плюс этой схемы, ведь оно избавляет нас от сторонних источников питания и проблем связанных с ними. Например: если мы будем питать усилитель от простой батарейки, то она рано или поздно сядет, что приведет к неработоспобности схемы в данный момент; если будем питать от аккумулятора, то его придется рано или поздно заряжать, что тоже приведет к некоторым трудностям и ненужным движениям; если будем питать от БП, то здесь есть два минуса, которые, по моему мнению, отбрасывают вариант его использования – это провода (для питания нашего УМ) и помехи. От помех можно избавится многими способами (поставить стабилизатор, всяческие фильтры и т.д.), то от проводов избавиться не так уж и просто (можно, правда, сделать передачу энергии на расстоянии, но зачем городить целый комплекс устройств, для питания какого-то микрофонного усилителя?) к тому же это снижает практичность устройства. Перейдем к схеме:

Микрофонный предварительный усилитель на 2-х транзисторах

Структура построения любого предусилителя очень сильно влияет на его шумовые характеристики

Если брать во внимание тот факт, что используемые в схеме предусилителя качественные радиодетали все равно в той или иной мере приводят к искажениям (шумам), то очевидно, что единственный выход получить более-менее качественный микрофонный усилитель — это сократить число радиокомпонентов схемы. Примером может послужить следующая схема двухкаскадного предварительного усилителя на транзисторах

С данном варианте количество разделительных конденсаторов сведено к минимуму, поскольку транзисторы включены по схеме с общим эмиттером. Так же между каскадами существует непосредственная связь. Для стабилизации режима работы схемы, при изменении внешней температуры и напряжения питания, в схему добавлена ООС по постоянному току.

Малошумящий микрофонный УНЧ на транзисторах

На рисунке 2 представлен пример схемы УНЧ на транзисторах. В первых каскадах транзисторы работают в режиме микротоков, что обеспечивает минимизацию внутренних шумов УНЧ. Здесь целесообразно использовать транзисторы с большим коэффициентом усиления, но малым обратным током.

Это могут быть, например, 159НТ1В (Iк0=20нА) или КТ3102 (Iк0=50нА), или аналогичные.

Рис. 2. Схема УНЧ на транзисторах и варианты подключения микрофонов: а УНЧ на транзисторах, б — подключение динамического микрофона, в — подключение электретного микрофона, г — подключение удаленного микрофона.

Элементы для схемы на рисунке 2 :

  • R1=43к-51к, R2=510к (подстройка, Uкт2=1.2В-1,8В),
  • R3=5.6к-6.8к (регулятор громкости), R4=3к, R5=750,
  • R6=150к, R7=150к, R8=33к; R9=820-1.2к, R10=200-330,
  • R11=100к (подстройка, Uэт5=Uэт6=1.5В),
  • R12=1 к (подстройка тока покоя Т5 и Т6, 1-2 мА);
  • С1=10мкФ-50мкФ, С2=0.15мкФ-1мкФ, С3=1800,
  • С4=10мкФ-20мкФ, С5=1мкФ, С6=10мкФ-50мкФ, С7=100мкФ-500мкФ;
  • Т1, Т2, Т3 -159НТ1 В, КТ3102Е или аналогичные,
  • Т4, Т5 — КТ315 или аналогичные, но можно и МП38А,
  • Т6 — КТ361 или аналогичные, но можно и МП42Б;
  • М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
  • Т — ТМ-2А.

Использование подобных транзисторов позволяет обеспечить не только устойчивую работу транзисторов при малых коллекторных токах, но и достичь хороших усилительных характеристик при низком уровне шумов.

Выходные транзисторы могут использоваться как кремниевые (КТ315 и КТ361, КТ3102 и КТ3107, и т.п.), так и германиевые (МП38А и МП42Б и т.п.). Настройка схемы сводится к установке резистором R2 и резистором RЗ соответствующих напряжений на транзисторах: 1,5В — на коллекторе Т2 и 1,5В — на эмиттерах Т5 и Т6.

Принцип действия электретного микрофона

Прибор сделан из деталей, состоящих из жесткой части и мягкой — пленки. Электроны попадают в нее, но не могут свободно пройти. Из-за этого вокруг материала образуется электрический заряд, который сохраняется достаточно долго. Сверху пленка специально покрыта сталью, выступающей в качестве электрода. А рядом расположен железный цилиндр, повернутый плоской стороной к кольцу.

Мембрана передает акустические волны, после чего создается ток. Сила образованного тока слишком мала, а сопротивление для него большое. Это затрудняет передачу аудиосигнала. Чтобы согласовать все параметры устройства и заставить его работать, устанавливается специальный каскад. Он состоит из униполярных транзисторов. Работа микрофона основывается на способности некоторых материалов подстраивать электрический заряд.

Чтобы проверить, возможно ли комбинировать устройства, достаточно сравнить значения, полученные с помощью мультиметра. Если после измерений величина составила 2-3 Вт, то они смогут работать вместе.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
