Rgb светодиод: принцип работы, подключение и распиновка многоцветных диодов, что такое arduino, как настроить плавное изменение цвета

Стратегия перехода на светодиодные лампы

Потенциальная экономия не должна заставить вас потерять голову. Не спешите бежать в магазин и покупать лампочки сразу для всех светильников в доме. Целесообразно руководствоваться двумя принципами.

Заменять только лампы с высокой мощностью — 60 Вт и более. Экономия от замены маломощных ламп будет невелика, и стоимость новой лампы может не окупиться.
Заменять лампы в светильниках, время горения которых в течение суток наибольшее: например, в люстрах в жилых комнатах. Бессмысленно менять лампочку в какой-нибудь подсобке, свет в которой зажигается от случая к случаю и ненадолго.

Основные потребители электроэнергии в быту — разного рода нагревательные приборы: утюг, электрочайник, стиральная машина и особенно электроплита. По словам нескольких опрошенных людей, счёт за электроэнергию после перехода на светодиодные лампы уменьшается где-то на 15–25%.

Ещё один совет: не покупайте сразу много ламп одной марки, сначала возьмите одну-две на пробу. Дело в том, что лампы с одинаковой цветовой температурой разных производителей могут сильно отличаться по испускаемому свету. Вдруг спектр именно этих ламп вам будет неприятен? Лучше попробовать.

Схемы подключения светодиодов – как все правильно выполнить

Подобные элементы можно подключить двумя способами – последовательно и параллельно. При этом нельзя забывать, что световой диод должен быть расположен правильно. В противном случае схема работать не будет. В обычных элементах с цилиндрической формой это можно определить так: на катоде (-) виден флажок, он немного крупнее анода (+).

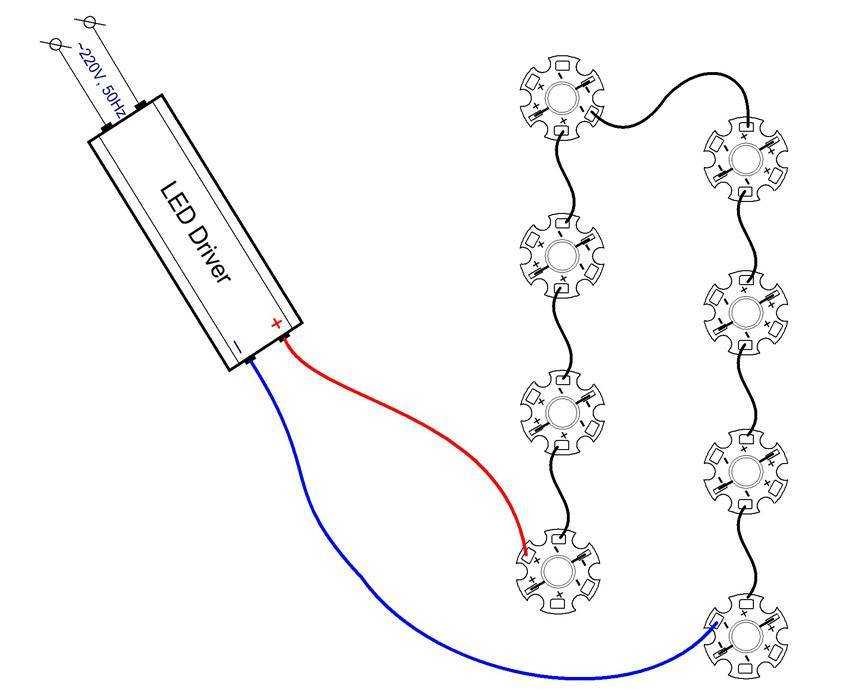

Такова схема последовательного подключения световых диодов

Как рассчитать сопротивление светодиода

Расчет сопротивления светового диода очень важен. Иначе элемент просто сгорит, не выдержав величины тока сети.

Разберемся, как рассчитать сопротивление для светодиода.

Сделать это можно по формуле:

R = (VS – VL) / I,где

VS–напряжение питания;
VL –номинальное напряжение для светодиода;
I – ток светодиода (обычно это 0.02 А, что равно 20 мА).

При желании возможно все. Схема довольно проста – используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель

Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов

Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.

Полезная информация! Напряжение, которое выдает блок питания равно 3.7 В. Это значит, что диоды нужно соединить последовательно скоммутированными парами параллельно.

Параллельное и последовательное соединение: как они выполняются

По законам физики и электротехники при параллельном соединении напряжение распределяется равномерно по всем потребителям, оставаясь неизменным на каждом из них. При последовательном монтаже поток делится и на каждом из потребителей оно становится кратным их количеству. Иными словами если взять 8 световых диодов, соединенных последовательно, они будут нормально работать от 12 В. Если же из подключить параллельно – они сгорят.

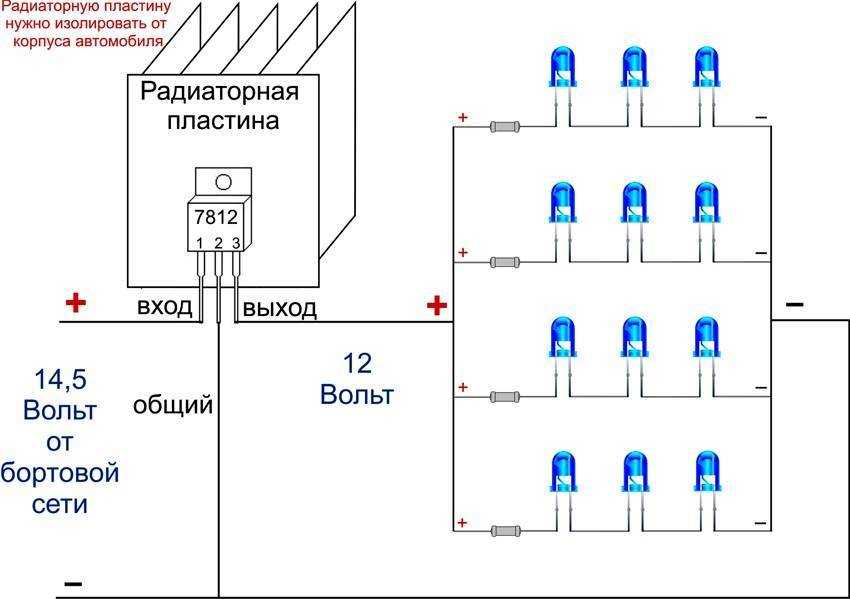

Параллельно подключенные последовательные тройки световых диодов

Подключение световых диодов на 12 В как самый оптимальный вариант

Любая светодиодная лента рассчитана на подключение к стабилизатору, выдающему 12 или 24 В. На сегодняшний день на прилавках российских магазинов представлен огромный ассортимент изделий различных производителей с этими параметрами. Но все же преобладают ленты и контроллеры именно 12 В. Это напряжение более безопасно для человека, да и стоимость таких приборов более низка. О самостоятельном подключении к сети 12 В говорилось чуть выше, ну а с подключением к контроллеру проблем возникнуть не должно – к ним прилагается схема, с которой разберется даже школьник.

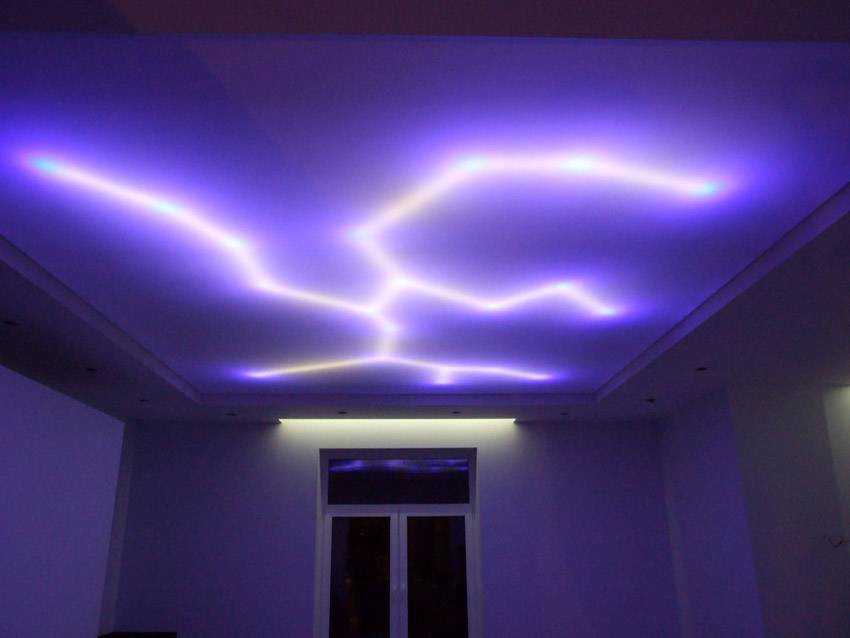

Идеальная подсветка потолка при помощи светодиодной ленты

Основные технические характеристики

Подбирая лэд-светильники, прежде всего смотрят на цоколь: если он будет отличаться от патрона люстры, установить новую лампу на место старой будет нельзя.

В осветительных приборах, используемых в квартирах, наиболее распространены 2 типа цоколя:

Е27 (стандарт), который встречается чаще всего;
Е14 (миньон), меньшего, чем стандартный, диаметра, часто применяемый в подвесных светильниках.

Цоколи, маркировка которых начинается с буквы G, имеют небольшую мощность (12 Вт) и в зависимости от вида используются для точечных или встроенных светильников, кухонных вытяжек и других электроприборов.

Мощность

Этот показатель влияет в первую очередь не на яркость светильника, как у ламп накаливания, а на расход электроэнергии: чем меньше значение, тем экономичнее освещение.

Современные светодиодные светильники расходуют примерно в 5 раз меньше электричества, чем лампы накаливания, производящие то же количество света. Чтобы убедиться в этом и подобрать подходящий по мощности светильник, стоит изучить таблицу.

Сохранить в квартире или доме привычный уровень освещения можно, выбрав лампочки мощностью около 10–15 Вт. Такие приборы обеспечивают достаточное количество света для работы и отдыха. Для бра и настольных светильников потребуются лампы меньшей мощности.

Яркость

Световой поток — показатель количества света, излучаемого led-лампой. Измеряется в люменах.

Для жилых помещений в квартире или доме нет смысла приобретать светильники эффективностью выше 130 лм — изделия с более высокими показателями будут стоить существенно дороже, а разница в освещении практически не будет заметна.

Понять, как правильно выбрать светодиодную лампу желаемого уровня яркости, будет проще, если изучить таблицу, в которой представлены сравнительные характеристики источников света разного типа.

Недобросовестные производители часто завышают показатели, поэтому реально производимое количество света может быть меньше почти на 30 %, заявленного на упаковке товара. Чтобы не ошибиться в расчетах, стоит приобретать продукцию только хорошо себя зарекомендовавших фирм.

Выбирая светильник в помещение, которое нуждается в хорошем освещении, нужно учитывать этот факт.

Цветовая температура

Как выбрать светодиодную лампу для дома, которая будет излучать привычный теплый свет, исходящий от лампы накаливания

Для этого нужно обратить внимание на цветовую температуру светильника

Она указывается прямо на упаковке, измеряется в градусах Кельвина и дает представление, каким будет излучаемый свет — чем выше значение, тем он холоднее:

Изделия с показателями ниже 2500 К использовать в жилых помещениях не рекомендуется. Они производят тяжелый желтый свет, создающий некомфортную обстановку.
Для освещения дома или квартиры стоит выбирать лампы, цветовая температура которых составляет 2700–3000 К, именно они производят привычный желтоватый свет.
Дневной свет — от 3000 до 5000 К — используется для освещения производственных, офисных и общественных помещений, однако не создает комфортной атмосферы в жилых.
Лампочки с показателем цветовой температуры выше 5000 К излучают бело-голубой холодный свет. Офтальмологи не рекомендуют находиться в помещениях, освещенных такими приборами, длительное время.

Некоторые производители не указывают цветовую температуру в градусах Кельвина, а дают краткую характеристику типу света. Для дома или квартиры подойдут лампочки, на упаковке которых стоят обозначения «мягкий белый», «теплый белый».

Коэффициент цветопередачи

Индекс цветопередачи — показатель соответствия создаваемого лампой освещения дневному свету.

Хорошими считаются светильники, имеющие коэффициент цветопередачи выше 70, а те, у которых этот параметр ниже 40, приобретать не стоит.

Важно! Качественные изделия с высоким индексом цветопередачи не могут стоить дешево. Если на упаковке недорогого светильника стоит значение выше 80, почти наверняка это подделка

Область применения

Квартира

Led устанавливают в потолочных, настенных, декоративных светильниках. Распространены светодиодные ленты для подсветки шкафов, ниш, потолков, мебели. Продаются неразъемные светодиодные светильники и модели с заменяемой лампой. Также за счет унификации led подходят к большинству уже имеющихся люстр, бра и торшеров.

Светодиодное освещение квартиры

Офисное

Для офисов и промышленных зданий применяются встраиваемые или накладные потолочные led-светильники. Часто они монтируются в навесные потолки (ПВХ или типа Армстронг). Led-модели дают равномерный рассеянный свет, не гудят и моментально выходят за рабочую мощность.

Подробнее об офисном освещении

led освещение офиса

Торговое

От освещения в магазинах напрямую зависят продажи. Главная цель света: представить товар в нужном удачном ракурсе. Для этого используются светодиодные трековые, модульные, карданные, точечные модели светильников, а также светильники-даунлайты. Задача светильников – создать направленный световой поток для выделения товара.

Торговое освещение

Промышленное

В промышленности используются не только в офисах и кабинетах. Светодиодное освещение с нужной степенью защиты применяется для производственных цехов, складов, ферм, теплиц. Led-модели хороши тем, что выдерживают жесткие условия эксплуатации: повышенную влажность, разные температуры, пыль, грязь.

Промышленное led освещение

Аварийное

Используется при отключении основного освещения. Применяется в промышленности, медицинских, развлекательных учреждениях, торговых центрах. Светодиодные аварийные светильники бывают полностью автономными или подключающимися к отдельной аварийной линии питания.

Консольное (уличное)

Освещает трассы, городские дороги, улицы, парки, пешеходные дорожки. Также led применяются для подсветки фасадов исторических зданий, скульптур, торговых центров. Используется для трансляции рекламы на щитах и экранах, для создания световых инсталляций и картин.

Подсветка дороги

Прожекторное

Светодиодами оснащаются прожекторы для подсветки стадионов, вокзалов, аэропортов и других общественных площадок большого размера.

Что делать с люминесцентными светильниками «Армстронг»?

Замена старых осветительных приборов на новые – это не всегда лишние затраты. Люминесцентные светильники не стоит сбрасывать со счетов. Так как устройство потолочных светодиодных светильников можно назвать довольно простым, старые приборы можно без труда модернизировать под новые трубки. В этом случае получится весьма существенная экономия. Алгоритм действий будет следующим.

Отключив питание, необходимо демонтировать люминесцентный светильник и вытащить лампы – они больше не понадобятся. Также необходимо удалить ЭПРУ (электронное пускорегулирующее устройство) и провода, оставив лишь посадочные места для цоколей. Снятые провода используются для коммутации по новой схеме. По ней должно получиться, что фаза подается на одну сторону трубки (контакт значения не имеет), а ноль на другую. Так получается из-за того, что на цоколе светодиодной трубки пары штырьков внутри замкнуты. А изготавливают трубки с двумя контактами только для того, чтобы они подходили к посадочным местам и были похожи на люминесцентные. Получается, что устройство светодиодных светильников «Армстронг» можно назвать даже не элементарным, а примитивным. Вся основная электроника находится внутри трубчатых ламп.

Область применения

Квартира

Светодиодное освещение квартиры

Офисное

Подробнее об офисном освещении

led освещение офиса

Торговое

Торговое освещение

Промышленное

Промышленное led освещение

Аварийное

Консольное (уличное)

Подсветка дороги

Прожекторное

Что такое люмен и люкс

Любой источник света можно охарактеризовать силой излучаемого света. В международной метрической системе она измеряется в канделах (кд). Производной от канделы является величина, характеризующая непосредственно световой поток, — люмен, сокращенно — лм.

Световая отдача в конкретных цифрах описывает эффективность преобразования электрической энергии в световую и характеризует экономичность лампы. Чтобы получить только люмены, необходимо значение в лм/Вт умножить на значение мощности изделия в ваттах. Например, светоотдача 100-ваттной лампы накаливания составляет 15 лм/Вт. Значит теоретически она испускает свет в 1500 лм. В реальности всегда происходят потери в светосиле. В первую очередь, это обусловлено материалом самой лампы.

Рассмотрение движения световых волн в пространстве неизбежно приводит к возникновению понятия освещенности, потому что свет не светит сам в себя, он всегда направлен наружу от источника и делает другие предметы видимыми для человеческого глаза. Очевидно, что при этом он падает на поверхность определенной площади, отчего она становится освещенной.

Люкс — это единица измерения освещённости. Если световой поток в 1 люмен перпендикулярно и равномерно падает на участок поверхности единичной площади (1 м²), ее освещенность составит 1 люкс.

Абсолютное значение освещенности в люксах будет всегда кратно меньше значения светового потока в люменах для каждого конкретного источника света, так как связь между этими величинами обратно пропорциональна. Чем больше освещаемая площадь, тем характеристики освещенности хуже. Так, например, лампа накаливания в 1500 лм, помещенная в непрозрачный куб с площадью грани в 1 м², строго в его центре, то есть равноудаленно от всех его сторон, будет освещать всего 6 м² (4 боковые стороны по 1 м², 1 нижняя + 1 верхняя). Значит освещенность внутри такого куба составит:

1500 лм /6 м² = 250 лк.

Теперь пусть та же самая лампочка в люстре освещает квадратную — для удобства подсчета — комнату с длиной стены в 4 м. Это будет тот же куб с площадью каждой грани в 16 м², а общая площадь составит 96 м². При этом для чистоты подсчета лампочку следует подвесить в центре комнаты на отметке в 2 м от пола и потолка. Тогда освещенность в каждой точке комнаты составила бы:

1500 лм/96 м² = 15,625 лк.

На практике так никто не делает, максимальная длина подвеса люстры составляет всего 0,5 м. Ориентируясь на визуальные ощущения, человек почувствует, что непосредственно под лампочкой света больше, чем в углах комнаты, а лучше всего освещена небольшая площадь на потолке в месте крепления светильника при условии, что его конструкция открыта сверху.

В быту, кроме светосилы, на освещенность поверхности влияют следующие факторы:

расстояние до источника света;
расположение источника света;
его форма;
угол падения света (поворот и наклон цоколей);
кривизна самой поверхности;
изменение пространственных характеристик;
отражающие свойства поверхности (например, черную бархатную поверхность и зеркала следует освещать по-разному).

Поэтому на практике теоретические подсчеты бесполезны, и для измерения освещенности пользуются люксметром.

Применение светодиодов

Сферы применения светодиодов постоянно расширяются. Первоначально они использовались как световые индикаторы в схемах включения или работы электронной аппаратуры. Например, включение передатчика, переход на повышенную или пониженную мощность и т.д. Могли фиксировать автоматическое включение, например, при появлении сигнала вызова или для привлечения внимания. Использовались мигающие или одноцветные светодиоды – красные, желтые, зеленые, синие.

Малогабаритные сверхъяркие DIP-светодиоды соединяли в последовательно-параллельные цепочки и питали их прямо от сети 220 В. Поместив такие последовательные группы диодов в прозрачную гибкую ПВХ-трубку и залив их прозрачным герметиком, получили «гибкий неон» – светящийся «жгут». Его можно проложить по бортику бассейна, бордюру дорожки, украсить крышу дома или дерево в саду.

Использование гибкого неона.

Появление гибких многослойных плат и SMD-корпусов для поверхностного монтажа привело к созданию гибких светодиодных лент.

Вначале это были средства декоративной отделки интерьера помещений. Увеличение мощности SMD-диодов и плотности их размещения на плате позволило начать использование светодиодных лент вначале для вспомогательного, а потом и основного освещения. Увеличение степени пылевлагозащиты лент привело к их использованию для декоративной подсветки, а потом и основного освещения в условиях улицы.

Одновременно шла разработка светодиодных ламп для замены ламп накаливания в светильниках – бра, люстрах, настольных лампах. Появились лампы-ретрофиты – полные аналоги ламп накаливания и люминесцентных трубок по форме, размерам колб, напряжению питания. Началась постепенная замена ламп накаливания на светодиодные ретрофиты. При этом прекращалось производство ЛН – вначале 100 Вт и более, потом 75, 60 и т.д.

Разработка мощных единичных светодиодов, особенно в корпусе Emitter или PCB Star, способствовала появлению фонариков со встроенным аккумулятором. Яркость и длительность свечения после одного цикла заряда в разы превосходила прежние модели.

Отличная управляемость светодиодов электронными средствами — контроллерами и диммерами – регуляторами яркости, позволила использовать мощные прожекторы в светодинамической иллюминации улиц и площадей городов и поселков в любом регионе страны.

Применение в декоративной подсветке зданий.

Светодиодные ленты типа RGB, RGBW и RGBWW дали возможность не только получить мощные потоки белого света, но и в широких пределах изменять его белый оттенок от желтоватого теплого до синеватого и голубого холодного.

Управляемость новых источников света позволяет широко использовать их в световой рекламе – «бегущих строках», световых табло, информационных экранах и т.п. Используют эти яркие цветные и белые источники света в фасадной рекламе и на крышах – плоские и объемные буквы и рисунки, фирменные названия, изображения товарных знаков и многое другое.

И все эти конструкции работают много дольше аналогов на обычных лампах, почти не требуя обслуживания и потребляя при этом в разы меньше электроэнергии. Технические характеристики светодиодов и светотехнической аппаратуры постоянно растут. Стоимость светодиодов уменьшается, а применение расширяется.

Почему мигают светодиодные лампы: причины и способы устранения

Некоторые потребители, установив в доме светодиодные лампы, замечают, что их функционирование сопровождается мерцанием. Такое освещение утомляет глаза и вредит зрению в целом. Разобравшись в причинах такого негативного эффекта, можно найти способы его устранения.

Почему мигают светодиодные лампы во включенном состоянии

Известны несколько причин, по которым моргают светодиодные лампы во включенном состоянии. Почему так происходит:

некорректный монтаж — необходимо проверить все контакты цепи, они должны быть прочными;
несоответствие мощности адаптера используемой лампе — можно заменить блок питания на новый, соответствующий по мощности;
значительные скачки напряжения — драйвер может не справиться с перепадами, уровень которых выходит за рамки допустимого;

Светодиодные лампы способны без проблем работать при скачках напряжения

брак изделия при производстве — необходимо заменить лампочку, так как данная продукция сопровождается гарантией;
выключатель с подсветкой — не рекомендуется использовать такие выключатели совместно со светодиодным источником света, так как при выключении такого прибора цепь находится в замкнутом состоянии и способствует бликам лампы;
несоответствие подключения проводов — фаза «ноль» должна выводиться на осветительный прибор, а провод с фазой — на выключатель;
наличие бытовых электроприборов, создающих высокочастотные помехи;
истек срок эксплуатации светодиодной лампы.

Но многие сталкиваются еще и с другой проблемой, когда светодиодные лампы светятся после выключения. Почему это происходит можно узнать, ознакомившись с функциональными особенностями led-ламп.

Почему при выключенном свете светодиодные лампы мигают или светятся

Причиной, почему светодиодная лампа горит при выключенном выключателе или периодически мерцает, может служить выключатель со светодиодной подсветкой. Если заменить прибор с подсветкой на обычный выключатель, мигание лампы должно прекратиться.

Спектр различных источников света

Дело в том, что в выключенном состоянии электроустановочный прибор не до конца размыкает цепь: основная подача электричества прекращается, а светодиод подсветки замыкает цепь на себя. Ток, проходящий через диод, заряжает конденсатор драйвера led-лампы, вследствие чего она либо мигает, либо издает тусклый свет.

Еще одной причиной, по которой светодиодная лампа горит при выключенном свете — некачественное изделие. Если вы приобрели светодиодную лампу по низкой цене и производитель ее неизвестен, наверняка в таком приборе установлены маломощные компоненты. В источниках света, предлагаемых ведущими компаниями-изготовителями обычно используют емкие конденсаторы. Конечно, стоимость их высока, но они не мигают даже в паре с выключателем со светодиодной подсветкой.

Почему перегорают светодиодные лампы

Основными причинами выхода из строя светодиодных источников света является плохое качество изделий или внешние воздействия. К последним относят:

значительное превышение питающего напряжения — если имеют место скачки напряжения в электросети, следует отдавать предпочтение моделям, рассчитанным на 240В и более. Можно также прибегнуть к использованию защитных блоков и выпрямителей;

Во избежание проблем лучше всего выбирать продукцию проверенных производителей

некачественные ламповые патроны — некачественный материал патронов имеет свойство разрушаться при перегреве, контакты окисляются, тем самым создавая еще больший нагрев цоколя светодиодной лампы;
использование мощных ламп в плафонах закрытого типа, не предусмотренных под применение мощных источников света;
использование режима частого включения-выключения светодиодных ламп — рабочий ресурс ламп заметно сокращается;
некорректная схема подключения — при выходе из строя одного светильника неисправность передается другим источникам света в общей цепи;
некачественное соединение проводов в узловых точках электросети — при соединении рекомендуется использовать клеммы, пайку или другие современные варианты соединений.

Чем светодиодные лампы отличаются от других

Как следует из названия, источником света в светодиодных лампах являются миниатюрные электронные устройства — светодиоды. В привычных лампах накаливания свет излучается раскалённой металлической спиралью. В энергосберегающих лампах свет испускается люминофором, который нанесён на внутреннюю поверхность стеклянной трубки. В свою очередь, люминофор светится под действием газового разряда. Прежде чем переходить собственно к светодиодным лампам, кратко рассмотрим особенности каждого вида ламп.

Фото автора

Лампа накаливания устроена очень просто: спираль из тугоплавкого металла закреплена внутри прозрачной стеклянной колбы, из которой откачан воздух. Проходя через спираль, электрический ток разогревает её до высокой температуры, при которой металл ярко светится.

Достоинством таких ламп является низкая цена. Однако она компенсируется столь же низким коэффициентом полезного действия: в видимый свет превращается менее 10% расходуемой лампочкой электроэнергии. Остальная часть бесполезно рассеивается в виде тепла — лампочка при работе сильно нагревается. К тому же срок службы устройства очень невелик и составляет примерно 1 000 часов.

Компактная люминесцентная лампа, или КЛЛ (это точное название энергосберегающей лампы), при той же яркости света расходует примерно в пять раз меньше электроэнергии, чем лампа накаливания. КЛЛ дороже и имеют несколько существенных для потребителя недостатков:

довольно долго (несколько минут) разгораются после включения;
лампа с её изогнутой стеклянной колбой выглядит неэстетично;
свет КЛЛ мерцает, что утомительно для зрения.

Светодиодная лампа представляет собой несколько светодиодов, смонтированных в одном корпусе с блоком питания. Без блока питания не обойтись: для работы светодиодам требуется питание постоянным током с напряжением 6 или 12 В, в бытовой электросети — переменный ток с напряжением 220 В.

Фото автора

Корпус лампы чаще всего выполнен в виде привычной «груши» с винтовым цоколем. Благодаря этому светодиодные лампы без проблем устанавливаются в обычный патрон.

В зависимости от используемых светодиодов цвет излучения светодиодных ламп может быть разным. В этом одно из их преимуществ.

Лампа накаливания	Энергосберегающая	Светодиодная
Цвет излучения	Жёлтый	Тёплый, дневной	Жёлтый, тёплый белый, холодный белый
Потребляемая мощность	Большая	Средняя: в 5 раз меньше, чем у ламп накаливания	Низкая: в 8 раз меньше, чем у ламп накаливания
Срок службы	1 тысяча часов	3–15 тысяч часов	25–30 тысяч часов
Недостатки	Сильный нагрев	Хрупкие, долго разгораются	Невысокая максимальная мощность
Преимущества	Низкая цена, работа в широком диапазоне условий	Относительно экономичные и долговечные	Очень экономичные и долговечные

Преимущества светодиодных ламп:

очень малое энергопотребление — в среднем в восемь раз меньше, чем у ламп накаливания аналогичной яркости;
очень большой срок службы — работают в 25–30 раз дольше ламп накаливания;
почти не греются;
цвет излучения — на выбор;
стабильная яркость освещения при колебаниях напряжения питания.

Главное достоинство светодиодных ламп — это экономичность. Предполагается, что за счёт малого энергопотребления и большого срока службы светодиодные лампы позволят заметно снизить расходы на освещение.

Цена светодиодных ламп на момент написания статьи была примерно в три раза выше, чем у обычных. Следовательно, в денежном измерении они оказываются в 50–100 раз экономичнее. Разумеется, эта экономия будет достигнута при условии, что лампа полностью отработает обещанный срок службы и не сгорит раньше времени.

Недостатки светодиодных ламп ограничивают область их применения:

неравномерное светораспределение — блок питания, встроенный в корпус, затеняет световой поток;
матовая колба выглядит некрасиво в стеклянных и хрустальных светильниках;
яркость свечения, как правило, нельзя изменять с помощью диммера;
непригодны для использования при очень низких (на морозе) и высоких (в парилках, саунах) температурах.

Многообразие видов светодиодных лент

Конкуренция на рынке светотехнического оборудования заставляет производителей закрывать все ниши применения LED-приборов, и даже создавать новые. Делается это путем выпуска разновидностей осветителей, не имеющих аналогов и прототипов в более ранних разработках.

По цвету излучения

Монохромные ленты

С разработкой светодиода с белым цветом излучения у LED-оборудования не осталось препятствий для полного завоевания рынка. Но даже белый свет не одинаков, и имеет градации по спектру излучения, характеризуемого цветовой температурой (в Кельвинах).

Шкала цветовых температур.

Потребитель может выбрать от теплых красно-желтых оттенков до холодных сине-фиолетовых. Также можно приобрести монохромные светильники с цветом, отличным от белого. В их маркировке присутствует название цвета на английском языке (Green, Blue и т.д.).

RGB-светильники

Этот тип лент содержит три светодиода красного, зеленого и синего цветов. Это дает возможность получать свечение практически любого цвета путем смешивания в разных пропорциях трех основных оттенков. И это свечение можно изменять динамически. У дизайнеров в руках оказывается почти неограниченный потенциал по созданию архитектурных подсветок, визуальных эффектов и т.д. Такие приборы в обозначении имеют символы RGB и управляются с помощью контроллеров (промышленных или любительской разработки).

Единственное ограничение такие светильники имеют по белому цвету – чистый белый получить из трех основных цветов невозможно. Для случаев, где это критично, к каждым трем цветным светодиодам добавляется один белый. Он «подкрашивает» синтезированный белый цвет. Маркируется такая лента литерами RGBW (RGB+White).

Светильник на основе адресных светодиодов

Эта разновидность LED-лент не имеет аналогов в мире осветительной техники и обладает безграничной мультимедийной составляющей. Ее главное отличие от обычной RGB-ленты в том, что доступно регулирование свечения каждого трехцветного элемента отдельно. Светильники с шиной SPI могут управляться от промышленных пультов, для приборов с однопроводной шиной (например, на основе элементов WS2812b) используют схемы управления на основе микроконтроллеров (в том числе, на платформе Ардуино). Это позволяет полностью использовать возможности, заложенные разработчиками.

Разновидности по исполнению

Обычные LED-ленты имеют степень защиты IP20. Это означает, что прибор защищен от попадания твердых частиц размером более 12,5 см и совсем не защищен от попадания воды. Такое исполнение не позволяет применять осветитель на открытом пространстве, не говоря о влажных помещениях. Поэтому производятся специальные типы лент с дополнительной защитой:

в виде надетой на полотно прозрачной силиконовой трубки – в маркировке присутствует обозначение P;
полотно может быть залито прозрачным герметиком – обозначается символами SE;
если присутствуют оба способа защиты (силиконовая трубка заполнена герметиком), в маркировке есть символы PGS.

Светодиодный светильник в герметичном исполнении.

Такие методы защиты позволяют выпускать LED-светильники со степенью защиты до наивысшей (IP68) и применять ленты даже под водой.

По применяемым светоизлучающим элементам

Для формирования светового потока LED-лент применяются различные типы светодиодов, включая корпусные цилиндрические. Но наибольшее распространение получили ленты на основе безвыводных элементов (SMD). Такое исполнение наиболее технологично при производстве и позволяет несколько снизить стоимость светотехники. Форм-фактор LED маркируется четырьмя цифрами, обозначающими размеры элемента в плане (длина и ширина). Эти символы обычно входит в маркировку ленты.

Внешний вид основных светодиодов применяемых в лентах.

Таблица размеров LED
Тип светоизлучающего элемента	Габариты, мм
	3,5 х 2,8
	5,6 х 3
	5 х 5
	5,7 х 3

Для лент RGB используются светодиоды, содержащие в одном корпусе три кристалла с различными цветами излучения. Они имеют раздельное управление, но их аноды соединены. Обычно эти элементы применяются также в безвыводном исполнении.

Трехцветная LED-сборка.

Для создания адресных лент используют миниатюрные ШИМ-драйверы, в которые могут быть встроены светоизлучающие p-n переходы. Но также широко применяются микросхемы с внешним подключением трех LED базовых цветов (или светодиодной матрицы в едином корпусе).

Адресный светодиод WS2812B.

Декоративные варианты светодиодного освещения

Декоративная подсветка придает законченность интерьеру, некую изюминку.

Один из способов сделать акцент на определенном предмете – подсветить его направленным световым лучом.

Световой акцент на картины

Напольная и потолочная подсветка визуально расширят пространство. Такой же цели служат миниатюрные светильники и светодиодные ленты: маленьким комнатам они придадут дополнительный объем.
