Как проверить светодиод мультиметром: не выпаивая из схемы, прозвонка

Почему он может не светится?

если он инфракрасный
если он сломан
если напряжение на двух точках пропорционально меняется от нуля до максимума, но светится он начинает с 3 воль, значит внутри светодиода находится резистор, ограничивающий подачу тока. В этом варианте ограничиваете тока на значении не больше 20 мА, смотря на то, как ярко светится светодиод.

Далее на блоке питания ставим 0 вольт, подключаем напрямую (или через резистор на 10Ом) светодиод. В цепь подключаем и миллиамперметр. Постепенно поднимаете напряжение до рассчитанного.

Совет Не зная точных показателей светодиода, не давайте ему ток более 350 мА. Если все-таки необходимо больше – подготовьте сильный теплоотвод. Примерно при токе в 700мА светодиоду будет нужно около 80 кв. см радиатора. Оптимальная температура – 60 по Цельсию.

Почему он может не светится?

если он инфракрасный
если он сломан
если напряжение на двух точках пропорционально меняется от нуля до максимума, но светится он начинает с 3 воль, значит внутри светодиода находится резистор, ограничивающий подачу тока. В этом варианте ограничиваете тока на значении не больше 20 мА, смотря на то, как ярко светится светодиод.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
земля (нулевой заземляющий) (PE) – желто-зеленый;
совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Использование тестера и пробника

Первый наиболее точный способ основан на обычной прозвонке, которую выполняют электрическим тестером и пробником.

Рисунок 1. Проверка полярности светодиода мультиметром и пробником

При работе с мультиметром прибор переключают в режим измерения сопротивления, после чего подключают к нему СД. Исправный диод демонстрирует высокое сопротивление при одном подключении щупов и довольно низкое конечное сопротивление при противоположном. Можно констатировать, что плюсовый вывод тестера во втором случае подключен к аноду светодиода.

Электрический пробник собирается из набора трех пальчиковых батареек АА и индикатора, функции которого возлагаются на лампу от карманного фонарика или иной заведомо исправный СД, причем последний подключен своим анодом к плюсовому выводу батареи. При зажигании тестируемого светодиода тот его вывод, который подключен минусу батарейки, является катодом.

Оба варианта тестирования показаны в правой части рисунка 1.

Сколько вольт имеет прямое напряжение светодиода

Если изучить стандартную вольт-амперную характеристику светодиода, можно заметить на ней несколько характерных точек:

В точке 1 p-n переход начинает открываться. Через него начинает идти ток и LED начинает светиться.
При увеличении напряжения ток достигает рабочего значения (в данном случае 20 мА), и в точке 2 напряжение является рабочим для данного LED, яркость свечения становится оптимальной.
При дальнейшем увеличении напряжения ток растет, и в точке 3 достигает своего максимально допустимого значения. После этого он быстро выходит из строя, а кривая ВАХ растет только теоретически (штриховой участок).

Надо заметить, что после окончания перегиба и выхода на линейный участок ВАХ имеет большую крутизну, что ведет к двум последствиям:

при увеличении тока (например, при неисправности драйвера или отсутствии балластного резистора) напряжение растет слабо, поэтому можно говорить о постоянном падении напряжения на p-n переходе, независимо от рабочего тока (эффект стабилизации);
при небольшом увеличении напряжения ток растет быстро.

Как определить, где анод, а где катод?

При определении катода и анода необходимо в первую очередь ориентироваться на направление тока, а не на полярность источника питания. Несмотря на то, что эти понятия тесно связаны с полярностью тока, они больше обусловлены направлениями векторов электричества.

Например, в аккумуляторах, при перезарядке, происходит изменение ролей катода и анода. Это связано с тем, что во время зарядки изменяется направление электрического тока. Электрод, выполнявший роль электрода при работе аккумулятора в режиме источника питания во время зарядки выполняет функции катода и наоборот – катод превращается в анод.

На рис. 1, изображено процесс электролиза, при котором происходит перемещение анионов (отрицательных ионов) и катионов (положительных ионов). Анионы устремляются к аноду, а положительные катионы – в сторону катода.

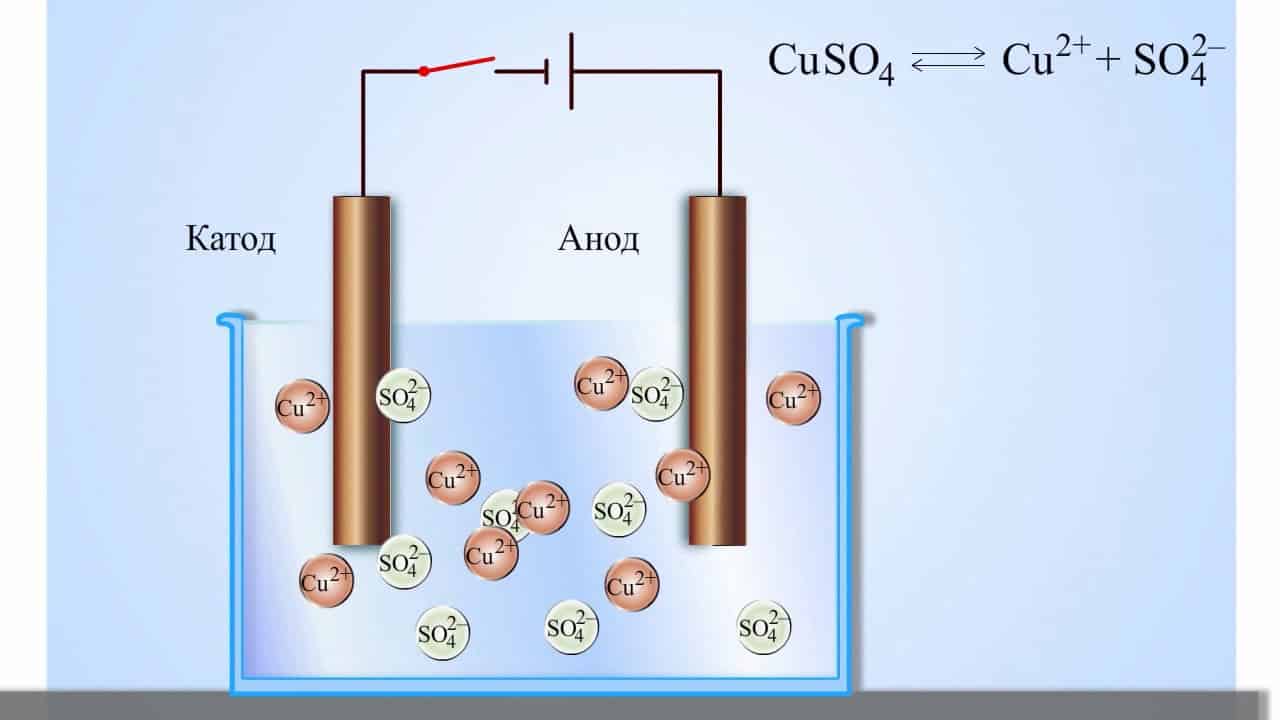

Рис. 1. Электролиз

При электролизе перемещаются носители зарядов разных знаков, однако, по определению, анодом является тот электрод, в который втекает ток. На рисунке анод подсоединён к положительному полюсу источника тока, а значит, ток условно втекает в этот электрод.

Обратите внимание на рисунок 2, где изображена схема гальванического элемента. Рис. 2

Гальванический элемент

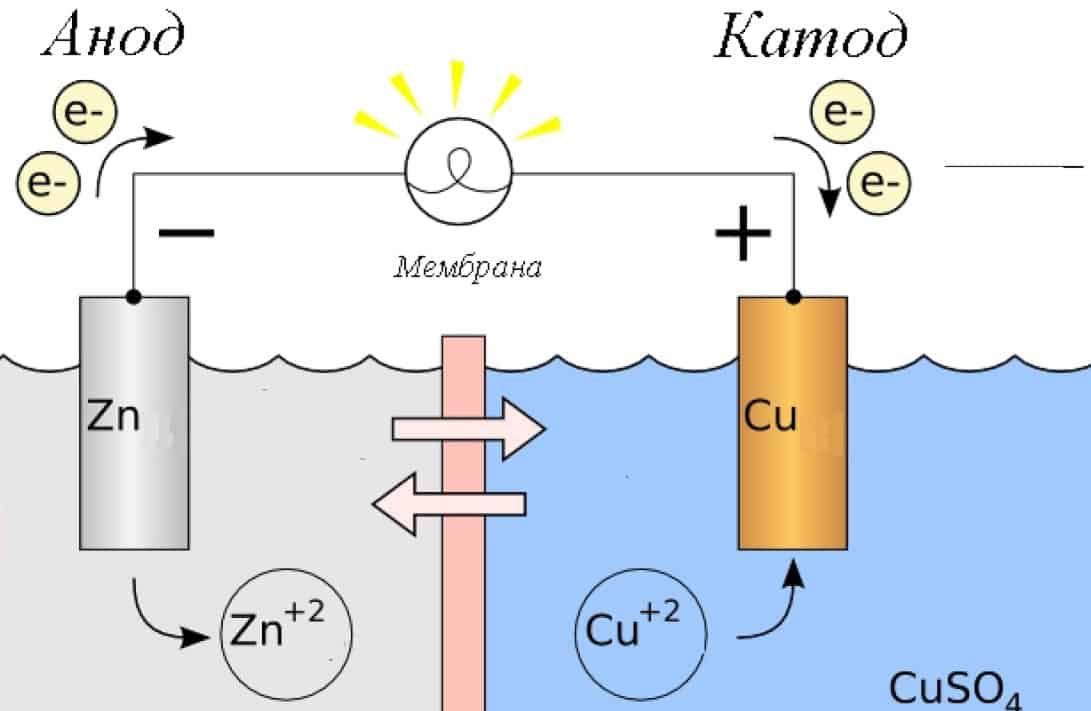

2. Гальванический элемент

Рис. 2. Гальванический элемент

Плюсовой вывод источника тока является катодом, а не анодом, как можно было бы ожидать. При внимательном изучении принципа работы гальванического элемента можно понять, почему анод является отрицательным полюсом.

Обратите внимание на рисунок строения гальванического источника тока. Стрелки (вверху) указывают направление движения электронов, однако направлением тока условно принято считать перемещение от плюса к минусу. То есть, при замыкании цепи, ток входит именно в отрицательный полюс, который и является анодом, на котором происходит реакция окисления

Иначе говоря, ток от положительного электрода через нагрузку попадает на анод, являющийся отрицательным полюсом гальванического элемента. При вдумчивом подходе все стает на свои места

То есть, при замыкании цепи, ток входит именно в отрицательный полюс, который и является анодом, на котором происходит реакция окисления. Иначе говоря, ток от положительного электрода через нагрузку попадает на анод, являющийся отрицательным полюсом гальванического элемента. При вдумчивом подходе все стает на свои места.

При определении позиций анода и катода в радиоэлектронных элементах пользуются справочными материалами.

На назначение электродов указывает:

форма корпуса (рис. 3);
длина выводов (для светодиодов) (рис. 4);
метки на корпусах приборов или знака анода;
различная толщина выводов диода.

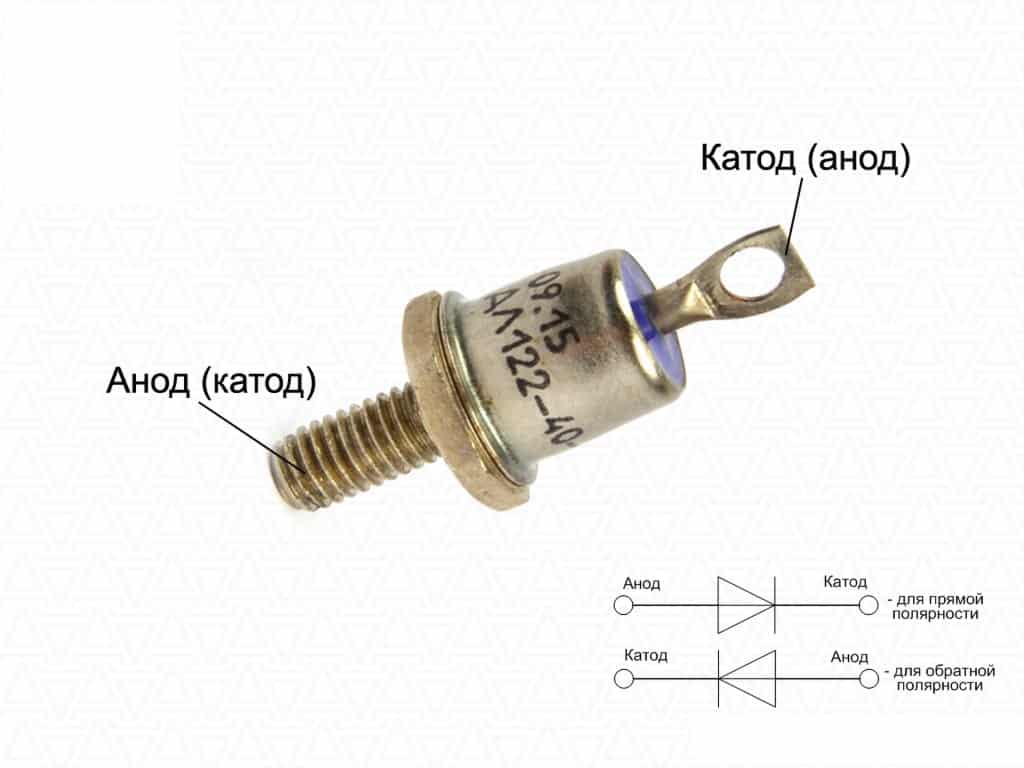

Рис. 3. Диод

Рис. 4. Электроды светодиода Определение назначений выводов у полупроводниковых диодов можно определить с помощью измерительных приборов. Например, все типы диодов (кроме стабилитронов) проводят ток только в одном направлении. Если вы подключили тестер или омметр к диоду, и он показал незначительное сопротивление, то к положительному щупу прибора подключен анод, а к отрицательному – катод.

Если известен тип проводимости транзистора, то с помощью того же тестера можно определить выводы эмиттера и коллектора. Между ними сопротивление бесконечно велико (тока нет), а между базой и каждым из них проводимость будет (только в одну сторону, как у диода). Зная тип проводимости, по аналогии с диодом, можно определить: где анод, а где катод, а значит определить выводы коллектора или эмиттера (см. рис. 5).

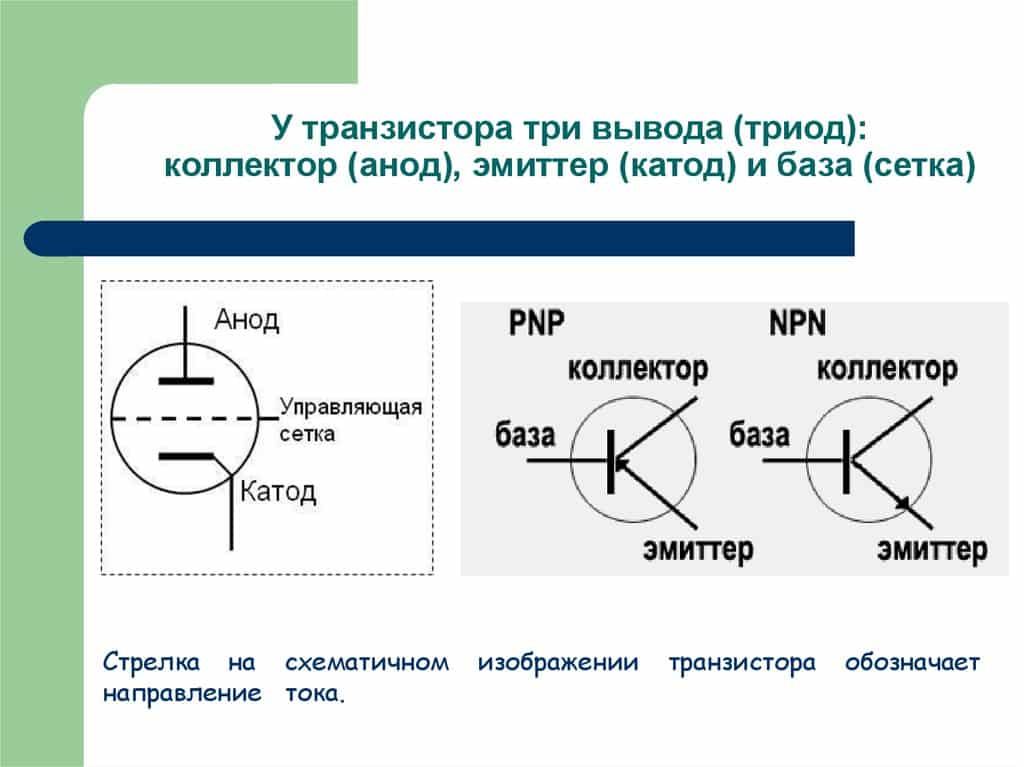

Рис. 5. Транзистор на схемах и его электроды

Что касается вакуумных диодов, то их невозможно проверить путем измерения обычными приборами. Поэтому их выводы расположены таким образом, чтобы исключить ошибки при подключении. В электронных лампах выводы точно совпадают с расположением контактов гнезда, предназначенного для этого радиоэлемента.

По внешнему виду

Минимальные проблемы представляет определение полярности СД с высокой мощностью излучения. Для отвода большого количества темпа, которое выделяется на нем в процессе работы, излучателя снабжают развитым металлическим радиатором. Маркировка “+” на радиаторе соответствует аноду излучателя.

Некоторые маломощные СД могут иметь маркировку “+”, которая выдавлена прямо пластиковом корпуса. При ее отсутствии можно воспользоваться тем, что корпус обычно имеет цилиндрическую форму с юбкой и скруглением той части, под которой располагается излучающий pn-переход. Боковой ключевой срез нижней юбки корпуса обычно расположен напротив электрода катода, рисунок 3.

Рисунок 3. Правило привязки скоса корпуса к отдельным электродам светодиода

Некоторые производители выпускают СД, у которых один вывод немного короче другого. В большинстве случаев на такой короткий вывод заводится катод.

Как определить параметры тока для светодиода: способы, примеры расчета

Определение параметров неизвестного светодиода может быть произведено различными способами, на основе той или иной методики. Некоторые из них являются чисто математическими, полученными с помощью расчетов на основе полученных данных. Другие варианты предполагают проведение измерений характеристик светодиодов с помощью специальных приборов (тестеров или мультиметров).

Зачем нужно знать ток

Информация о том, какой потребляет ток данный светодиод, позволит избежать перегрузок или нарушения рабочего режима при эксплуатации светильников. Небольшое понижение напряжения способствует продлению срока службы, но превышение параметров резко ускоряет выход из строя отдельных элементов или всей цепи.

Если производится сборка цепи из большого количества светильников, обязательно измерьте силу тока и сравните полученное значение с паспортными данными. Если имеется превышение заданных 20 мА, необходимо увеличить гасящее сопротивление (подобрать резисторы с большим номиналом). Если ток в цепи окажется немного меньше (порядка 18 мА), то ничего исправлять не надо. Такое значение не сможет заметно снизить яркость свечения, но смягчит режим работы и позволит увеличить срок службы светильников.

Способы определения силы тока, напряжения и других параметров

Далеко не все знают, как определить ток и прочие параметры неизвестного светодиода. Существуют разные варианты, требующие определенных знаний и практической подготовки, или простого наличия измерительного прибора. От применяемой методики зависит точность и корректность проверки устройства. Пользователи обычно прибегают к наиболее простому и доступному для себя способу определения рабочих характеристик, хотя он может оказаться не самым эффективным. Известны следующие варианты:

измерение специальными приборами (мультиметром);
расчет параметров с использованием теоретических методик;
визуальное определение типа светодиода.

Ответ:

Для всех наших LED ламп, способных работать от постоянного тока, это не опасно. Таких ламп у нас несколько: все модели с цоколем G4, 8 моделей с цоколем GU5.3 и около 12 моделей с цоколем Е27.

Более того, большинство из них имеет диодный мост на входе питания, так что они будут одинаково работать при любой полярности подключения. Есть также три модели маленьких светодиодных ламп G4 без диодного моста, и для которых важна полярность подключения:

Но даже если у светодиодной лампы нет диодного моста, то подключение «плюс на минус» ничего плохого ей не сделает (речь о штатном напряжении питания, конечно). Лампа просто не загорится. Однако, оставлять такое неработающее подключение надолго мы, всё же, не рекомендуем.

Связанные разделы каталога:

Е27 на 12 вольт Е27 на 36 вольт GU 5.3 — 12V Цоколь G4 Трансформаторы 220-12/24/36V

У Вас есть вопрос?

Какая-то проблема с эксплуатацией купленного светодиодного оборудования?

Не можете определиться с выбором?

Вам не понятны какие-то характеристики?

нам — мы отвечаем очень быстро и всегда стараемся помочь.

Реакции окисления и восстановления

Реакция окисления является электрохимической реакцией, которая производит электроны. Электрохимическая реакция, которая происходит на отрицательном элементе цинкового электрода никель-цинковой батареи во время разряда:

Zn + 4OH- → Zn (OH) 2-4 + 2e-

реакция окисления. Окисление — это потеря электронов.

Реакция восстановления — это электрохимическая реакция, которая потребляет электроны. Электрохимическая реакция, происходящая на положительной стороне литий-ионного аккумулятора во время разряда:

Li1 — xCoO2 + XLI++ Xe- → LiCoO2

является реакцией восстановления. Сокращение — это выигрыш электронов.

как определить полярность шестью способами

Эти полупроводниковые радиодетали используются в различных электронных схемах в качестве элементов индикации. Проблем с их монтажом на плате, как правило, нет. Чтобы пропаять 2 ножки, вставленные в соответствующие отверстия на «дорожках», не нужно быть крупным специалистом в этой области. А вот с полярностью, которую необходимо учитывать при работе со всеми п/п приборами, а не только светодиодами, у людей без опыта возникают сложности. Как правильно определить полярность?

По длине выводов

Самый простой способ, если светодиод новый, ни разу не использовавшийся. Его выводы неодинаковы – один немного длиннее. Здесь несложно запомнить такую аналогию. Слова «катод» и «короткая» начинаются с одной и той же буквы – «К».

Следовательно, другая ножка, более длинная – анод светодиода. Зная это, сложно перепутать. Хотя у некоторых производителей встречается иное – они могут быть одинаковы. Стоит учесть.

По внутреннему наполнению

Если колба хорошо просматривается, то найти «чашечку» (а это катод) совсем нетрудно.

Узнать полярность светодиода – это еще не все. Необходимо его и правильно установить на плате. Схемное изображение этого полупроводника показано на рисунке. Вершина символа прибора (треугольника) указывает на катод (минусовый вывод).

По корпусу

Так проверить полярность можно не у всех светодиодов, так как это зависит от производителя. Но у некоторых на «ободке» напротив катода есть небольшая риска (засечка). Если присмотреться, заметить ее несложно. Как вариант – небольшая точка, срез.

С помощью батарейки

Также простая методика, но здесь необходимо учесть, что светодиоды разных типов отличаются напряжением пробоя. Чтобы полупроводник не вывести из строя (частично или полностью), в цепь нужно последовательно включить ограничительное сопротивление. Номиналом на 0,1 – 0,5 кОм вполне достаточно.

Мультиметром

Кстати, вполне можно задействовать и бытовой мультиметр, который уже укомплектован всем необходимым – источником питания и щупами. Это даже еще лучше.

Способ определения полярности 1 – основан на свойстве светодиода «загораться» при прохождении по нему тока. Следовательно, его анод будет там, где «плюс» батарейки мультиметра (гнездо для щупа «+»), а катод, соответственно, где минус. Чтобы проверить на «свечение», переключатель прибора устанавливается в позицию «измерение диода».

Способ определения полярности 2 – здесь измеряется сопротивление p-n перехода. Переключатель мультиметра – в положение «измерение сопротивления», предел, в зависимости от модификации тестера, в положение более 2 кОм. Например, на 10.

Касание щупами выводов светодиода – лишь кратковременное, чтобы не вывести радиодеталь из строя. Если полярности п/п и источника питания совпадают, то сопротивление будет небольшим (от сотен Ом до нескольких кОм). В этом случае красный щуп (его принято вставлять в гнездо прибора «+») указывает на ножку-анод, а черный («–»), соответственно, на катод.

Если мультиметр показывает большое сопротивление, значит, при касании щупами выводов полярность была нарушена. Следует повторить измерение, изменив ее, чтобы удостовериться в отсутствии внутреннего обрыва. Только в этом случае можно говорить не только о полярности светодиода, но и о его исправности и готовности к использованию по назначению.

На различных тематических форумах встречаются суждения, что ничего страшного не произойдет; можно подключать источник питания в любой полярности, и на светодиоде это не отразится. Но это не совсем так.

Во-первых, все зависит от величины напряжения пробоя, то есть характеристики конкретного полупроводника.
Во-вторых, он может в дальнейшем и работать, но частично утратить свои свойства. Проще говоря, светить, но не так сильно, как должен.
В-третьих, подобные эксперименты негативно отражаются на эксплуатационном ресурсе светодиода. Если его гарантированная производителем наработка на отказ порядка 45 000 часов (в среднем), то после таких проверок на полярность он прослужит намного меньше. Подтверждено практикой!

Распознаем полярность у светодиода в корпусе SMD.

Если светодиод выполнен в корпусе SMD, то рассмотреть, что же у него внутри невозможно. Как правило, производители заботятся об электротехниках и делают определенные пометки. Полярность можно распознать по срезу на корпусе, теплоотводу или пиктограмме. Первые два способа больше подходят для больших типоразмеров.

На корпусе таких диодов можно найти конструктивный срез. Именно он указывает на отрицательный контакт (катод). С противоположной стороны, соответственно, будет расположен положительный анод.

Теплоотвод с обратной стороны корпуса также подсказывает полярность. Он смещен к аноду.

На небольшие SMD диоды (например, типоразмер 1206) в качестве подсказки наносят специальные пиктограммы. Они имеют форму треугольника, буквы П или Т. Выступ обозначает катод.

Полярность при работе полуавтоматом

Отличительная особенность полуавтоматических аппаратов – подача присадочной проволоки в автоматическом режиме, с фиксированной скоростью. Понятно, что в этом случае шовный валик получается аккуратным, ровненьким, ведь металл проплавляется равномерно. Для генерации тока используют инвертор – компактный преобразователь с электронной начинкой, дополнительными функциями, облегчающими процесс сварки.

Специфика автоматической сварки предусматривает несколько режимов работы оборудования:

на открытом воздухе с присадкой, образующей шлаковый слой;
с использованием проволоки, содержащей флюсы;
в среде защитного газа, покрывающего рабочую зону.

Подключение клемм зависит от вида режима. Прямая подходит для обычной порошковой проволоки. На обратную переходят:

применяя защитный газ, ионизированные молекулы отлично пропускают электроны, дуга быстро разгорается;
используя флюсовую присадку, тепло концентрируется на кончике наплавки, флюс выгорает полностью, формируется однородный диффузный слой.

Работая с современным сварочным оборудованием, при обратном подключении клемм можно скорректировать стабильность горения дуги.

Зная особенности работы на переменном токе, можно подобрать режим сварки под размер заготовок, тип металла. Постоянный ток дает большие возможности, меняя положение полюсов, сварщик контролирует положение высокотемпературной области дуги. Смещая положение анодного пятна, получают прочные соединения на любых заготовках.

Общие понятия об устройстве

Автомобильные приемники подразделяются на два вида в зависимости от способа их установки:

Стационарные – подходят под определенные марки автомобиля из-за оригинальной формы и нестандартного размера. Такие модели встраиваются в автомобиль на стадии сборки. Например, такой моделью является штатная магнитола на Chevrolet Cruze DWGM1001 или модель Субару Кларион устанавливается на автомобиль Субару Импреза.
Встраиваемые – универсальные приемники, в большинстве имеют съемную переднюю панель для защиты от краж. Примером таких моделей являются проигрыватели Пионер.

Разъемы устройства также играют немаловажную роль. Существует множество видов разъемов, наиболее предпочтительным является стандарт ISO. В случае несовпадения разъемов необходимо приобрести соответствующий переходник.

Суть работы автомобильной магнитолы и ее коммутации заключается в следующей последовательности:

Минус аккумуляторной батареи к приемнику подключается напрямую.
Напряжение от кабеля с плюсом аккумуляторной батареи направляется в предохранитель, а после питание идет на разветвление: постоянно подключенное питание в +12В, а также на ключ зажигания
Через плюсовой кабель замка зажигания ток попадает на клемму управления

Установка аппарата производится путем подсоединения соответствующих проводов, а для этого необходимо понимание полярности приемника.

Основные свойства катодов

Любой электровакуумный прибор имеет электрод, предназначенный для испускания (эмиссии) электронов. Этот электрод называется катодом. Электрод, предназначенный для приема эмиттированных катодом электронов, называется анодом. На анод подают более высокий и положительный относительно катода потенциал. Катод должен отдавать с единицы поверхности большой ток эмиссии при возможно низкой температуре нагрева и обладать большим сроком службы. Нагрев катода в электровакуумном приборе производится протекающим по нему током.

Будет интересно Что такое шаговое напряжение и чем оно опасно

Такие термоэлектронные катоды разделяются на две основные группы:

катоды прямого накала,
катоды косвенного накала (подогревные).

Катоды прямого накала представляют собой металлическую нить, которая непосредственно разогревается током накала и служит для излучения электронов.Поверхность излучения катодов прямого накала невелика, поэтому от них нельзя получить большой ток эмиссии. Малая теплоемкость нити не позволяет использовать для нагрева переменный ток. Кроме того, при нагреве переменным током температура катода не постоянна во времени, а следовательно, меняется во времени и ток эмиссии.

Положительным свойством катода прямого накала является его экономичность, которая достигается благодаря малому количеству тепла, излучаемого в окружающую среду вследствие малой поверхности катода. Катоды прямого накала изготовляются из вольфрамовой и никелевой проволоки. Однако большая работа выхода (W = 4,2÷4,5 в) определяет высокую рабочую температуру катода, вследствие чего катод становится неэкономичным. Для повышения экономичности катода вольфрамовую или никелевую проволоку (керн) «активируют» — покрывают пленкой другого элемента. Такие катоды называются активированными.

Если на поверхность керна нанесена электроположительная пленка (пленка из цезия, тория или бария, имеющих меньшую работу выхода, чем материал керна), то происходит поляризация пленки: валентные электроны переходят в керн, и между положительно заряженной пленкой и керном возникает разность потенциалов, ускоряющая движение электрона при выходе его из керна.

Работа выхода катода с такой мономолекулярной электроположительной пленкой оказывается меньше работы выхода электрона как из основного металла, так и из металла пленки. При покрытии керна электроотрицательной пленкой, например кислородом, работа выхода катода увеличивается. Подогревные катоды выполняются в виде никелевых гильз, поверхность которых покрывается активным слоем металла, имеющим малую работу выхода. Внутри катода помещается подогреватель— вольфрамовая нить или спираль, подогрев которой может осуществляться как постоянным, так и переменным

током.

Для изоляции подогревателя от гильзы внутренность последней покрывается алундом (Аl2O3). Подогревные катоды, благодаря их большой тепловой инерции, обычно питают переменным током, значительная поверхность гильзы обеспечивает большой эмиссионный ток. Подогревные катоды, однако, менее экономичны и разогреваются значительно дольше, чем катоды прямого накала.

Как определить полярность светодиода — 2 простых способа

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

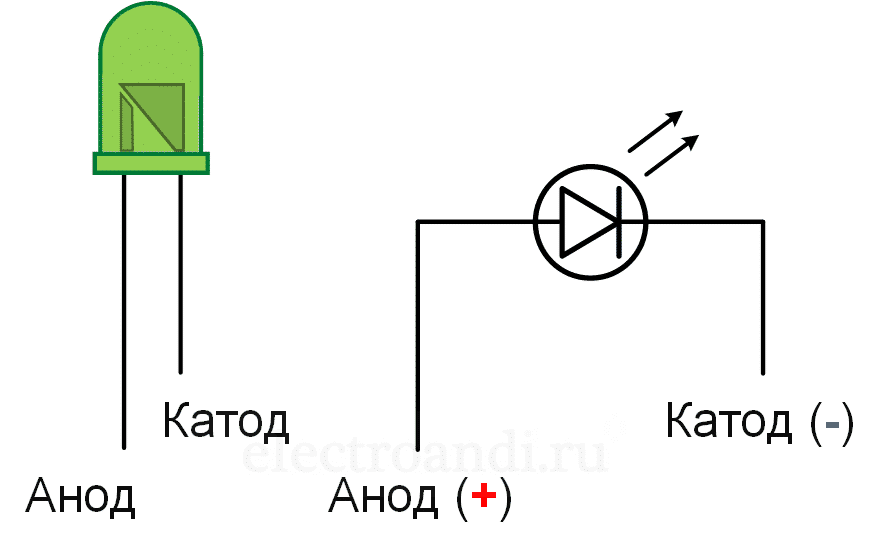

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

Обозначение светодиода в схеме

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

Длина выводов светодиода

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

Определение полярности светодиода при помощи мультиметра

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

Проверка полярности при помощи источника питания

И еще несколько советов:

если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

lampagid.ru

Как проверить полярность?

Иногда возникают ситуации, когда перед подключением кабеля необходимо точно знать его полярность, но маркировка отсутствует или используются другие оттенки. Поэтому необходимо понимать, как это сделать правильно. Используются для этих целей специальные инструменты или подручные средства.

ВАЖНО! Если хотите определить полярность, обязательно сделайте соответствующие пометки на проводах, чтобы исключить дальнейшую путаницу. Для этого можно использовать, к примеру, цветной скотч или разноцветные фломастеры.. Вариантов проверки много, каким воспользоваться – решать пользователю

Главное – соблюдать меры безопасности и делать все правильно.

Вариантов проверки много, каким воспользоваться – решать пользователю. Главное – соблюдать меры безопасности и делать все правильно.

Проверяем полярность специальными приборами

Есть несколько специнструментов, которые помогут быстро и качественно определить «плюс» и «минус»:

Мультимер. Вариант, о котором пойдет далее речь, наиболее простой. Для этого используется специальный инструмент, на котором необходимо предварительно выставить режим замера постоянного тока до 20В. После этого в разъем «СОМ» подключается щуп, а в «VmA» – красный провод. При этом щуп выступает в качестве минуса, провод – плюса. После подготовительных манипуляций останется проверить провода щупами. В случае, если на экране высвечиваются цифры, щупы подключены правильно. Знак минус, засветившийся на экране, говорит о том, что подсоединение выполнено неправильно. Встречаются мультимеры со стрелками. При неправильном подключении стрелочка уйдет в противоположную сторону.
Индикаторная отвертка. Если поднести отвертку к фазному проводу, в цепи произойдет замыкание, и контрольная лампа засветится. Инструмент простой, стоит недорого, служит долго. С ним вам не понадобятся дополнительные ресурсы, чтобы проверить полярность. Но есть и недостаток – вероятность неточного замера и даже ложного срабатывания.

Определяем полярность подручными средствами

Если под рукой нет специнструментов, а проверить кабель необходимо срочно, можно воспользоваться одним из нижеприведенных способов:

Лампа. Просто вкрутите ее в обычный патрон и подсоедините провод к известной нулевой линии, далее – по очереди проверьте все необходимые кабели. Если лампа загорится, значит, фаза присутствует.
Батарейка. Способ простой и удобный, тем более, что на батарейках имеется привычная маркировка и обозначены «+» и «-». Проводки, которые проверяются, подключаются концами к разным сторонам батарейки, а второй конец буквально на пару секунд прикасается к выводу динамика. При движении диффузора наружу можно судить о правильном подключении, если же он «тянется» внутрь, необходимо поменять провода.

Есть два «дедовских» способа, которые придут на помощь в вопросе определения фазности. В первом случае используется сырой картофель, во втором – вода (непременно теплая). Итак, чтобы использовать картофель, его необходимо разрезать на две одинаковые половинки, в них воткнуть оголенные концы двух проводов. Другие концы подключаются к источнику тока. Далее останется включить прибор на 15-20 минут. Спустя указанное время на картофеле в том месте, где подключен положительный провод, появится зеленое пятно, около отрицательного образуются пузырьки – там выделяется кислород.

Последний вариант – использование теплой воды. Один конец кабеля необходимо подключить к источнику питания, второй – опустить в жидкость. Когда включится прибор, около отрицательного провода соберутся пузырьки.
