Делаем “ангельские глазки” своими руками

Работаем, не ленимся

Для того чтобы поставить на фары вашего авто, подсветку нужно смонтировать по такой схеме:

Огибание банки

  • сначала надо придать прозрачной палочке необходимо форму кольца. Для этого стержень следует нагреть до момента повышения его пластичности вплоть до деформирования;
  • разогревать палочки можно на духовке или с помощью строительного фена. Более правильным считается использование строительного фена;
  • далее разогретый стержень с помощью плоскогубцев обворачиваем вокруг банки. Огибать банку начинаем с середины стержня, сводя его концы друг к другу;
  • даем стержню застыть и отпиливаем у него концы;
  • далее собираем светодиоды с резистором;
  • проверить качественность сборки можно с помощью батарейки;
  • затем изолируем и шлифуем обрабатываемые контакты;
  • торцы палочки аккуратно и гладко шлифуем;
  • после этого наносим засечки на стержень. Шаг для них берем в рамках 2-2,5 мм. При этом не забываем отступать от краев 1-1,5 см;

Насечке на палочке

Встроенный диод

  • для ровности можно использовать пластиковый хомут;
  • после этого стержень нужно подключить к светодиодам, чтобы проверить свечение. Использовать для этих целей необходимо блок розжига. Это позволит посмотреть, как самодельное устройство будет светиться в конечном результате;
  • чтобы избежать падения яркости свечения к середине, насечки должны постепенно углубляться по направлению к середине стержня;
  • спаиваем светодиоды последовательно. Это позволит уравновесить текущий по ним ток;
  • после этого на торцах полученного кольца просверливаем отверстие длиной до 7 мм и диаметром в 5 мм. В него вставляем светодиоды;
  • концы прозрачной палочки заматываем фольгой.

Готовое кольцо

Сделать ангельские глазки по такой вот схеме довольно просто и легко. После этого вам останется только все правильно установить на фары, подключив самодельное изделие через блок розжига.

Ангельские глазки на ВАЗ 2108, 2109, 21099 – цена, 1 отзыв, характеристики, фото, оплата при получении

«Ангельские глазки» — особое украшение для каждого автомобиля, которое никогда не перестанет восхищать владельца автомобиля и всех прохожих своей красотой.

Такое украшение представляет собой неоновые кольца разработанные специально для вашего автомобиля, которые подчеркивают знаменитую форму немецких фар и не существует ничего способного более элегантно выделить автомобиль в потоке.

Изначально эти кольца были светодиодными — данная технология имела массу минусов таких как тусклое свечение и свечение точками. Данный, кустарный подход напоминал лишь нечто отдаленно похожее на ангельские глазки. Но сейчас мы с радостью предлагаем вам газоразрядные кольца высокого качества на базе технологии CCFL.

Ангельские глазки на ВАЗ 2109, 21099 имеют не только прекрасную эстетическую составляющую, но и практическое применение – они активно используются нашими покупателями в качестве дневных ходовых огней, без которых по закону ездить запрещено. Благодаря их сильному сиянию, автомобиль можно заметить издалека, в условиях плохой видимости, что позволит избежать некоторого количества аварий, помимо этого, еще одним весомым плюсом является малый расход электричества.

Установить ангельские глазки на ВАЗ 2109, 21099можно самостоятельно. В том случае если вы сомневаетесь в своих силах, любая автомастерская поможет вам в этом.

Следуя этому пути, во время тюнинга света, необходимо убедиться, в том, что вам устанавливают изделия именно фабричного производства, а не кустарного, которые внешне могут и не отличаться друг от друга, но повредить электронику может только кустарщина, в отличии от заводского материала.

Следовательно, заказывать «Ангельские глазки» необходимо в магазине «АВТОЗС», дабы избежать нежелательных последствий.

В том случае, если вы решили самостоятельно заняться изготовлением и установкой ангельских глазок, на вашего любимого железного коня, то стоит принять во внимание тот факт, что вы можете понести гораздо большие затраты, нежели просто купить ангельские глазки и установить в автосервисе. Тем более в таком случае имеет место быть неизбежный брак, что приведет вас к необходимости новой замены, если не сразу, то в течение короткого времени

Установка «ангельских глазок» – процесс который позволит вам иметь индивидуальный облик автомобиля, займет всего лишь 3 часа. Но если же вы не хотите тратить время на установку, то всегда можете воспользоваться услугами автосервисов, в этом случае на установку уйдет всего лишь 1,5 часа.

Инструкция по установке (Ангельские глазки CCFL)

Технология CCFL
Цвет Морозно-белый
В комплекте 2 шт.
Мощность 2.0-4.0 W
Входное напряжение 9-16V
Выходное напряжение 520-1400V
Яркость ≥25000Cd/m2
Время работы ~40 000 часов
Дополнительно
  • Намного ярче светодиодных аналогов
  • Равномерно распределенный свет по всему кольцу
  • Сверхнизкое потребление тока
  • Превосходный вид автомобиля
  • Работа при низких температурах, виброустойчивость
  • Яркость – эти ангельские глазки видны даже днем

Установка ангельских глазок

Категории товара

Главная → Ангельские глазки для ВАЗ (Lada) → Ангельские глазки для ВАЗ (Lada) 2108 → Ангельские глазки на ВАЗ 2108, 2109, 21099

Преимущества тюнинга

Сегодня «прокачанный» ваз (модели 2101, 2105, 2106, 2107, 2109, 2110, 2112, 2114, 2115, 21099) или калина приора встречаются во всех регионах нашей страны. Тюнинг машин может быть самым разнообразным, зачастую встречается установка новых обвесов. Но этим уже никого не удивить. А вот установка «ангельских глаз» на транспортное средство отечественного производства еще является диковинкой и сможет поразить даже самых ярых противников отечественного автопрома.
Преимуществами установки «ангельских глаз» на приору или ваз являются следующие моменты:

  • возможность сборки осветительной системы своими руками;
  • доступность материалов системы;
  • качественная подсветка фар;
  • длительный период службы сборной системы;
  • красивый внешний вид машины;
  • качественный и оригинальный автотюнинг отечественного автомобиля.

Машина с «глазками» в темноте

Иллюминация «ангельские глазки» станет отличным дополнением для ВАЗа любой модели (от 2101 до 2115 и 21099) или приоры.

Установка на машину

Готовый тюнинг

После того как вы собрали оптическую систему «ангельские глазки», считайте что полдела сделано. Осталось только правильно установить ее на фары вашего автомобиля. На данном этапе необходимо проделать следующие манипуляции:

здесь нам понадобится термоусадочная трубка. Ее можно купить в любом специализированном магазине. Выбирайте изделие белого цвета

Такой цвет не будет привлекать лишнее внимание и не станет выделяться на фоне светящихся светодиодов;
прикрепляем светодиодное кольцо на фары транспортного средства;
закрываем их новыми защитными стеклами, так как старые, скорее всего, уже будут непригодными;
места стыков обрабатываем герметиком.

Теперь вы видите, что «ангельские глазки» можно довольно легко сделать самостоятельно, придерживаясь пошаговой инструкции. В конечном результате вы получите красивый автотюнинг на отечественный ВАЗ (модель 2110, 2112, 2114 или 2115), сделав свою «ласточку» привлекательнее и оригинальнее. Главное – четко следовать этапам сборки и верить в свои силы.

https://youtube.com/watch?v=s5FEjGKTok0%2520

Что готовим материал

Самый главный вопрос, который возникает в голове у автолюбителя, это из чего можно самостоятельно изготовить относительно дорогой вид тюнинга на авто. Сегодня в фаворе находятся светодиодные ангельские глазки, поэтому в статье мы рассмотрим именно этот вариант, тем более что подключить их, используя блок розжига, можно также легко, как и покупные изделия. Итак, чтобы сделать ангельские глазки своими руками, вам понадобятся:

пластмассовые прозрачные палочки. Здесь можно использовать шторный поводок для жалюзи;

Прозрачные палочки

  • светодиоды или светодиодная лента;
  • резисторы;
  • блок розжига;
  • банка. Она должна по своему диаметру соответствовать габаритам фар авто;
  • батарейка на 9 вольт.

Помимо приведенных выше материалов, чтобы изготовить такую подсветку и правильно ее подключить, используя блок розжига, необходимы еще следующие инструменты:

  • пилка;
  • дрель с дисковой насадкой и сверлом 5 мм или надфиль;
  • плоскогубцы;
  • строительный фен. Его можно заменить на обычную духовку.

После того как вы удостоверились в том, что у вас для работы имеется все необходимое, можно приступать к сборке.

Варианты готовых модулей

Если ты не хочешь возиться с изготовлением ангельских глазок, то можешь воспользоваться готовыми кольцами, которые есть в продаже. Наиболее популярные из них:

  1. Газоразрядные (CCFL).
  2. Кластерные.
  3. Светодиодные.

Газоразрядные

Представляют собой обычные люминесцентные трубки, выполненные в форме кольца. Поскольку такие трубки требуют высокого напряжения и розжига, в комплекте с кольцами идет повышающий преобразователь с системой пуска (инвертор).

Кластерные

Эти глазки представляют собой твердую основу, на которую нанесена светодиодная матрица (СОВ технология), выполненная в виде радиальной спирали. Питаются такие глазки от 12 В, и в комплекте с ними нередко идет 12-вольтовый стабилизатор.

На SMD светодиодах

Конструкция этих глазок аналогична той, что мы использовали при работе со светодиодной лентой на SMD диодах. Питание колец – 12 В, в комплекте может быть стабилизатор.

Что такое ангельские глазки

В 2001 году немецкий концерн BMW представил публике рестайлинг модели E39. Главное изменение состояло в фарах: вокруг стандартной лампы передней оптики появилась светящаяся окантовка. Она начинала светиться во всех четырёх фарах, когда водитель включал габариты. Выглядела новинка очень эффектно, публика сразу приняла её на ура. Круглую окантовку в народе прозвали ангельскими глазками (Angeleyes).

Светящиеся глазки мгновенно привлекают внимание, машина с подобным освещением видна на автостраде издалека

Сейчас окантовку в фарах можно увидеть на разных машинах, даже на отечественных «Жигулях». Вот только установленные светящиеся «зрачки» на любых авто, кроме BMW, являются результатом тюнинга. В заводской комплектации ангельские глазки идут только в «бэхах», так как немецкий производитель запатентовал систему.

Автолюбители любят ангельские глазки за то, что они придают авто современный вид. Есть в светящемся ободке и практическая ценность — при включении «зрачков» машина становится более заметной, повышается безопасность на дороге (другие водители видят такую красоту издалека, что снижает вероятность ДТП). Ангельские глазки обеспечивают хорошую видимость не только в ночное время суток, но и в светлое, поэтому их можно использовать как дневные ходовые огни (но только при условии, что яркость испускаемого света будет в пределах от 400 до 800 кандел — это соответствует требованиям ГОСТ Р 41.48–2004).

Особенности украшения

На сегодняшний день самым простым и эффектным способом доработать экстерьер авто являются т.н. «ангельские глаза». Такой тюнинг представляет собой установленные на фары светящиеся кольца. Эти кольца устанавливаются на переднюю оптику машины. Впервые такое своеобразное решение появилось на продукции компании BMW. Через некоторое время светящиеся кольца на фары стали продаваться как отдельный апгрейд транспортного средства

Обратите внимание! «Ангельские глазки» на сегодняшний день можно как приобрести в магазине, так и сделать своими руками. При этом их изготовление достаточно простое и многие автолюбители предпочитают именно второй вариант для своего авто

«Ангельский» тюнинг машины

Стоит заметить, что покупные ангельские глазки на автомобиль изготавливают их специальных неоновых трубок. Их сгибают и устанавливают на передние фары. Также в установке используется блок розжига. После установки этой оптической системы на фары, свет получается более приятным и ярким. Отдельно стоит отметить, что некоторые водители используют такой тюнинг в качестве дневных ходовых огней или габаритов. На сегодняшний день подобное украшение автомобиля пользуется огромной популярностью и встречается очень часто. Это связано с тем, что их можно поставить на фары самых разнообразных моделей авто (как отечественных, так и зарубежных). Для разных моделей машин данный вид тюнинга может различаться по базовым параметрам:

  • габариты;
  • цвет свечения;
  • диаметр кольца.

Если все сделать как надо, то вы получите эксклюзивную машину.

Варианта установки

Покупное изделие

Как уже говорилось, на сегодняшний день подобного рода тюнинг можно получить следующим образом:

купить в магазине. Но для отечественных машин это не самый лучший выход, да и не всегда удается подобрать кольца необходимого диаметра;

На вопрос «как сделать ангельские глазки?» существует два ответа, которые не сильно отличаются в плане реализации:

  • сборка оптической системы из кольца (светодиодной ленты);
  • изготовление системы освещения с помощью прозрачной трубки.

После того как вы решились на подобный тюнинг, следует выяснить, из чего будет делаться такая оптическая система. Но помните, что вам обязательно понадобится блок розжига, через который можно подключить самодельное осветительное устройство.

Крепим к фарам

Установка «ангельских глазок» не менее важный этап, чем их сборка. Здесь вам необходимо проделать следующие манипуляции:

разбираем корпус фары и вытаскиваем из него стекло;

Установка кольца

  • отражатель очищаем от грязи. Используйте для этого ватные палочки и чистящие химические средства;
  • в ходе обработки избегайте прикасаться к поверхности отражателя руками;
  • на стекло наносим герметик и устанавливаем на него самодельное светящееся кольцо, насечками наружу;
  • после этого укладываем провода;
  • между самой фарой и защитным стеклом наносим силикон, аккуратно заливая все поры;
  • для высыхания силикона необходимо минимум полчаса.

Готовая фара

В завершении вам останется только протестировать работу фар с новой светодиодной установкой. Для этого подключите все провода к источнику питания. Здесь нужно разъединить штепсель, с помощью которого подключаются поворотники. Именно на него следует подключить «глазки». Теперь ваш автомобиль является обладателем красивого тюнинга. При этом такое самодельное устройство не только красивое, но и практичное. В случае правильной сборки всех элементов осветительного прибора, он прослужит вам верой и правдой долгие годы, давая яркий свет от фар.

Светодиодные ангельские глазки

 Све­то­ди­од­ный вари­ант ангель­ских гла­зок явля­ет­ся аль­тер­на­ти­вой тех­но­ло­гии CCFL и име­ет три глав­ных пре­иму­ще­ства:

  1. Све­то­ди­о­ды уль­т­ра яркие и их хоро­шо вид­но как в тём­ное, так и в свет­лое вре­мя суток, в отли­чие от CCFL, кото­рые хоро­шо вид­ны толь­ко ночью. Если хоти­те, что­бы ангель­ские глаз­ки было вид­но в любое вре­мя суток, то исполь­зуй­те све­то­ди­од­ную вер­сию.
  2. Так как каж­дое коль­цо вклю­ча­ет мно­же­ство отдель­ных све­то­ди­о­дов, то такие ангель­ские глаз­ки могут менять цвет по жела­нию хозя­и­на маши­ны.
  3. Све­то­ди­од­ные ангель­ские глаз­ки един­ствен­ный тип осве­ще­ния, цвет кото­ро­го мож­но менять при помо­щи пуль­та управ­ле­ния или про­грам­мой со смарт­фо­на. На перед­нюю часть авто­мо­би­ля раз­ре­ша­ет­ся уста­нов­ка толь­ко бело­го све­та.
  4. Све­то­ди­од­ное осве­ще­ние немно­го более дол­го­веч­ное, чем CCFL и име­ет срок служ­бы 60000 часов исполь­зо­ва­ния.

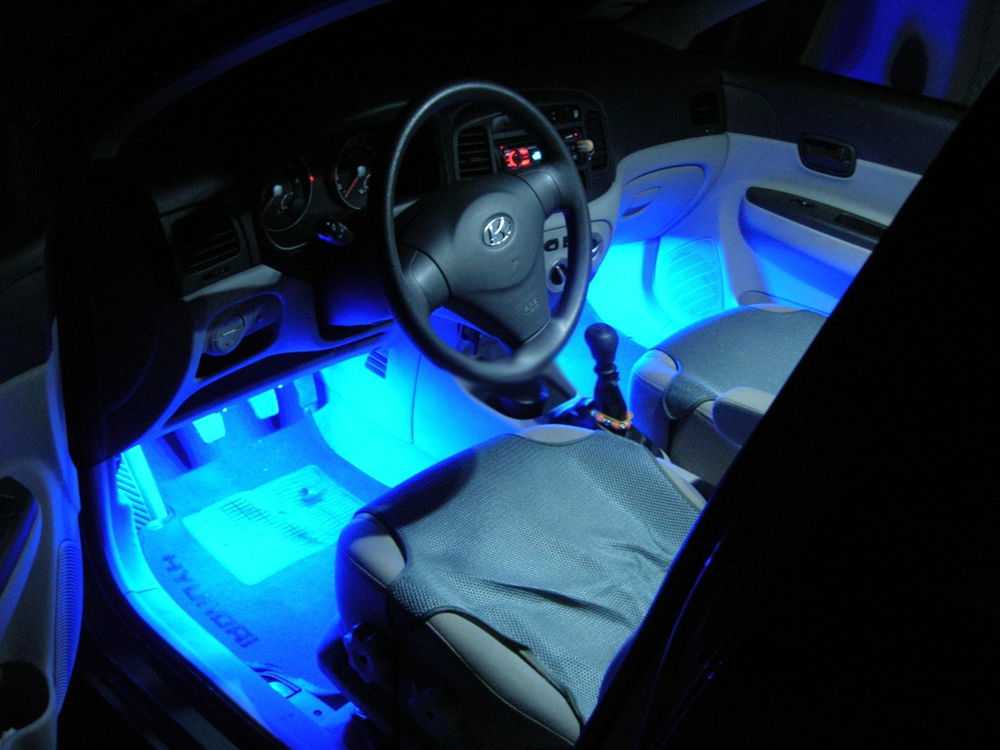

Как подсветить машину изнутри

Внутренний световой тюнинг авто своими руками можно провести двумя способами: лентой из светодиодов и неоновыми лампами.

Неоновый салон

Понадобится:

  • Капроновые хомуты.
  • Алюминиевый уголок.
  • Неоновые лампы.
  • Саморезы.

Правильнее начать тюнинг с установки неонов внизу салона.

Чаще всего неоновые лампы производятся с разъёмом для прикуривателя, его необходимо отрезать, после чего произвести зачистку концов. Затем отпиливаем угол, соответствующий размерам лампы, и прикручиваем его под торпеду в салоне. Капроновыми хомутами закрепляем на уголке лампу. То же самое делается в остальных местах салона, кроме задних сидений, там уголок крепится вверх ребром, чтобы защитить лампу от повреждения.

Концы проводов протягиваем под ковриками к торпеде у водительского сидения и в местах соединения изолируем. Затем подключаем их к датчику дверей, выключателю света в салоне и аккумулятору

Также важно не забыть подключить один из проводов к датчику дроссельной заслонки, чтобы в будущем он оповещал об имеющемся освещении во время перепрошивки ЭБУ, это необходимо, чтобы неоновые лампы не перегорели

Результатом будет срабатывающая подсветка во время открытия дверей, которая будет поражать своей необычностью не только вас, но и проходящих мимо переходов.

Светодиодный салон

Подключение подсветки с использованием светодиодов аналогично неоновому, единственное нужно правильно расположить ленту (возможно придётся отрезать отдельные куски), а затем зачистить кончики и припаять друг у другу, на места соединений в целях безопасности надеваются втулки и прогреваются при помощи фена.

Особенности тюнинга

Автотюнинг «ангельские глазки» представляет собой светящиеся кольца, которые располагаются на отражателях. Такие кольца придают автомобилю оригинальности и необычности. Стоит отметить, что данный вид тюнинга является самым привлекательным в плане отделки отечественного автотранспорта.

Светящиеся кольца формируются из светодиодной ленты, благодаря чему такой тюнинг становится:

  • долговечным;
  • стойким к механическим повреждениям;
  • дает качественное освещение;
  • достаточно простым в сборке.

Благодаря тому, что основой светящихся колец является светодиодная лента, такой тюнинг любой человек сможет сделать своими руками. Для этого необходимо только четко следовать инструкции, которая будет приведена ниже.

Как поставить ангельские глазки?

Давно задаетесь вопросом о том, как подключить ангельские глазки и установить их в оптику вашего авто? Мы предлагаем вам просмотреть небольшое руководство по монтажу.

После проведения данных операций вам нужно определить дальнейший тип подключения:

Подключение ангельских глазок к габаритам Ангельские глазки на замену габаритным огням
Подключить провод глазки«+» к клемме «папа» (вторая часть двухштекерной колодки) Для начала отключите «родные» габаритки машины
Предварительно очищаем небольшой участок провода В двухштекерной колодке нужно вынять клемму «папа» (отделите провод от колодки и тем самым отключите габариты)
Соединяем при помощи спайки или скручиваем вместе К клеме «папа» нужно подключить «+» от ангельских глазок и соединить их.
Изолировать места соединения полюсов Все места соединений должны быть изолированы во избежание короткого замыкания
Клему ангельских глазок «-» подключают к кузову авто. Клемму ангельских глазок «-» отводим под соединение с кузовом авто
Для того, чтобы произвести подключение нужно небольшой участок провода оголить и сделать на конце петлю и прикрепить к корпусу машины Те же действия, что и в первом варианте подключения

Данный способ подключения не зря называется «щадящим». Название обусловлено тем, что глазки будут автоматически отключаться при включении фар дальнего света. Если вы собираетесь использовать светодиодные ангельские глазки, то данный вид подключения будут благоприятно влиять на процесс пользования, так как максимально продлять срок эксплуатации осветительных устройств. На это есть одновременно 2 причины.
