Как подключить фары ангельские глазки на ваз 2114

Как установить линзы в фары своими руками?

Чтобы установить линзы на ваз 2114 своими руками, нужно, для начала, разобрать фары.

Последовательность действий

  • подготовка фары;
  • прогревание фары;
  • снятие стекла;
  • монтаж линз;
  • установка стекла;
  • сборка.


Установка линз в фары

Для монтажных работ потребуются следующие инструменты:

  • набор отвёрток;
  • картонный короб;
  • пассатижи;
  • герметик;
  • промышленный фен;
  • защитные перчатки.


Монтаж линз в фары ваз 2114

Подготовка фар

Фары очищают, промывают, протирают ветошью и сушат. Поверхность фар должна быть чистой.

С фар снимают заглушки, вентиляционные патрубки. Извлекают поворотники и «габаритные» патроны.

Снимают защёлки-держатели стекол, откручивают винты, снимают защитные чехлы и пружины, прикрепляющие лампы.

Прогревание фары

Фару прогревают, чтобы размягчить герметик и снять стекло. Ее кладут в картонный короб с отверстием для продувания феном. Короб закрывают и начинают продувать горячим воздухом. Прямой поток воздуха не должен попадать на фару. Короб прогревают 15-25 минут. На фене выставляют температуру продува 250-300 °С. Если нет фена, 15-25 минут прогревают фару в бытовой духовке при 70-90 °С.

Демонтаж стекла

После прогрева горячую фару разбирают в огнеупорных перчатках. Ее достают из короба и кладут стеклом вниз. При наличии изгиба фару начинают разбирать с противоположной изгибу корпуса стороны. Отверткой снимают все защелки, удерживающие стекло у корпуса. Если защелки не снимаются, фара плохо прогрета, ее догревают. С фары снимают стекло (при этом герметик не должен попасть на отражатель), снимают отражающий колпачок.

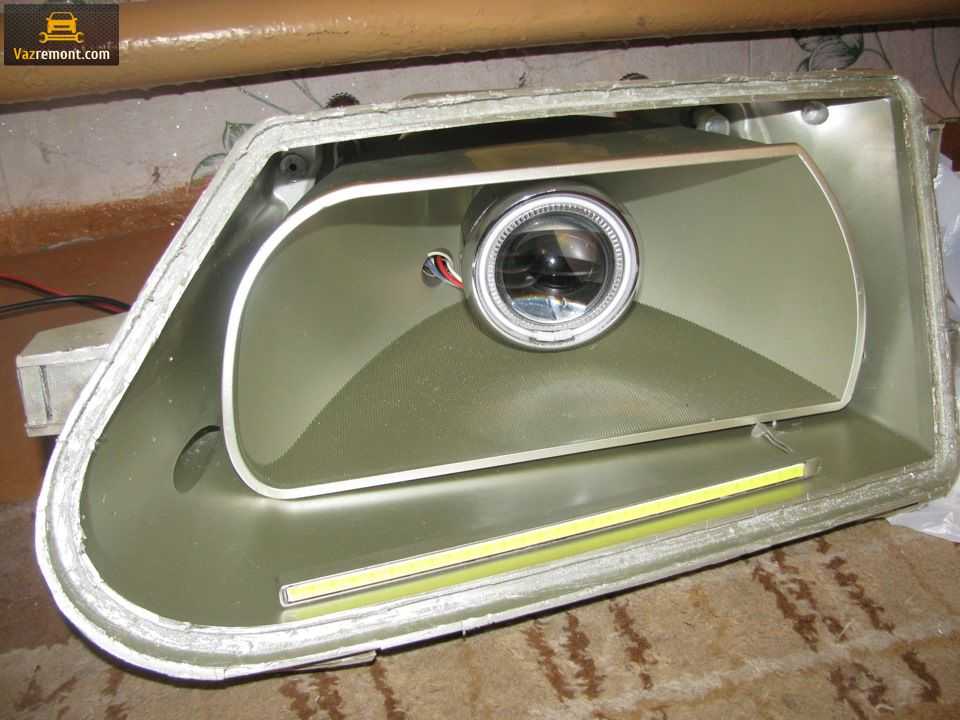

Установленные линзы

Установка линзы в фары ваз 2114

На детали находят отметку «Верх». При монтаже эта сторона должна оказаться сверху.

Провода от шторки и «глазок ангела» пропускают через отверстие для лампы. С передней стороны линзу помещают в отражатель.

Если это необходимо, устанавливают переходное кольцо. Линзу прикручивают так, чтобы не было люфта.

Сборка фар

Корпус прогревают 7-10 минут в том же режиме.

По внешней стороне корпуса наносят 2-4 мм слой нового герметика.

Стекло фары устанавливают обратно и прижимают. Все защёлки должны встать на свои места.

Устанавливают снятые крепления с элементами.

Вкручивают лампы в линзы.

Убирают защитную плёнку.

Фарам дают просохнуть 4-8 часов. Готовые фары устанавливают в автомобиль.

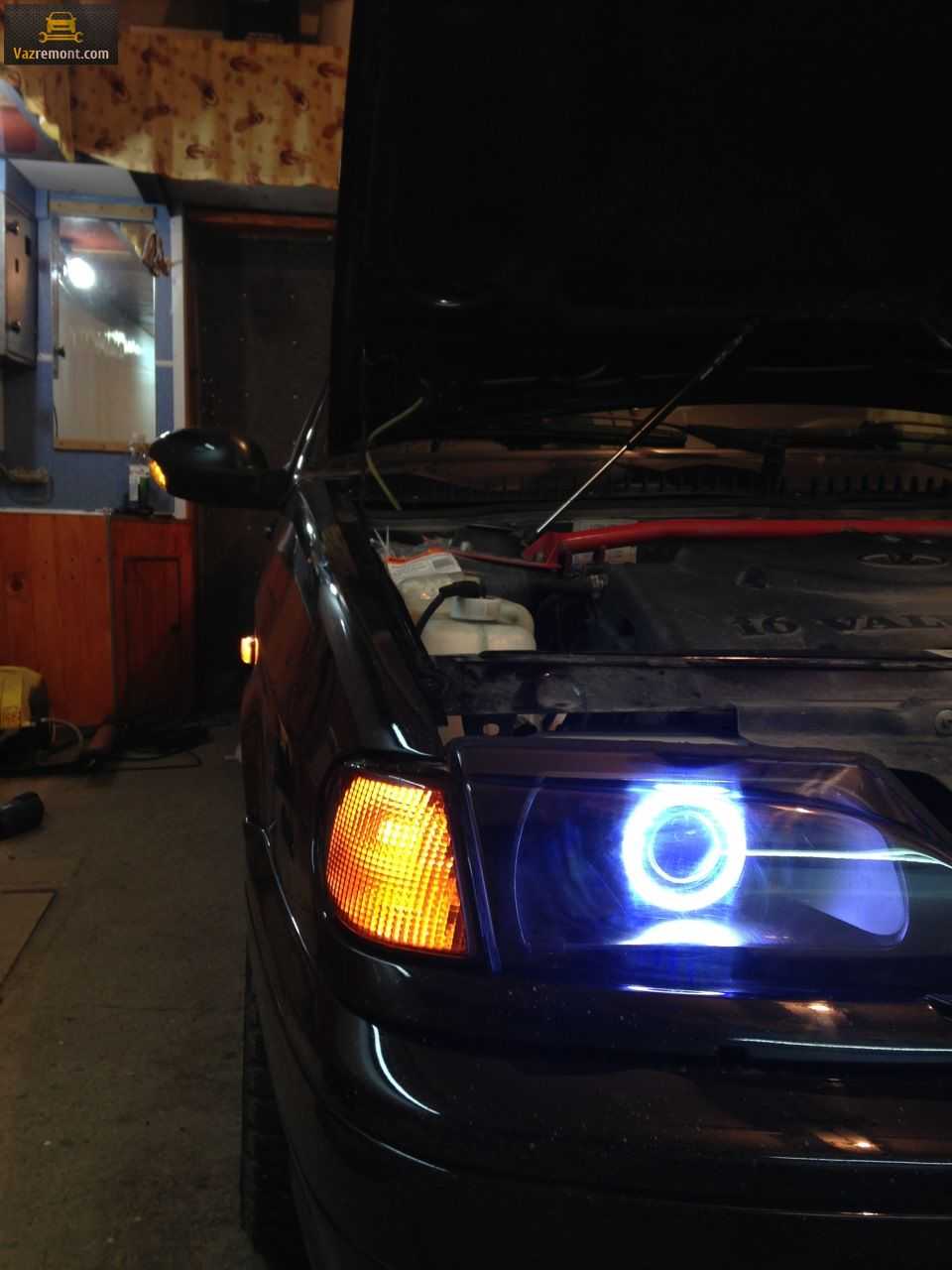

Ваз 2114 с линзами

Таким образом, установка линз в фары ваз 2114 станет важным фактором для повышения безопасности. Водитель будет увереннее чувствовать себя на дорогах и вовремя реагировать в непредвиденных ситуациях.

Ангельские глазки на авто — что это, и какие есть виды

Ангельские глазки представляют собой светящиеся круги, установленные в штатную оптику автомобиля. Популярным такой вид тюнинга стал после выпуска серийных автомобилей BMW с такими фарами. Сейчас эти огни серийно устанавливают только на некоторых моделях, но самостоятельно установить ангельские глазки можно на любой автомобиль.

Они являются не только украшением авто, но и могут использоваться вместо габаритных или стояночных огней. В качестве дневных ходовых огней светодиодные кольца использовать нельзя.

Ангельские глазки являются украшением автомобиля, а также могут использоваться как габаритные или стояночные огни

Светодиодные ангельские глазки или LED

Кольцо сделано из светодиодов, напаянных на основание. Так как светодиоды боятся перепадов напряжения, то их надо подключать через стабилизатор.

Светодиодные ангельские глазки сделаны из светодиодов, напаянных на основание

Плюсы:

  • высокая яркость;
  • срок службы до 50 тысяч часов;
  • мало потребляют энергии;
  • не боятся тряски и вибраций.

Минусы:

  • подключать надо через стабилизатор;
  • при выходе из строя одного диода приходится менять всё кольцо.

Газоразрядные или CCFL

Стеклянное кольцо наполнено неоном и защищено пластиковым корпусом. Для их работы надо подключать блок розжига.

Газоразрядные ангельские глазки — стеклянное кольцо наполнеНное неоном и защищено пластиковым корпусом

Преимущества:

  • свет по всему кольцу распределяется равномерно;
  • не боятся вибраций;
  • выдают мягкий свет;
  • низкая стоимость;
  • потребляют мало энергии.

Недостатки:

  • незначительный срок службы инвертора, порядка 20 000 часов;
  • максимальная яркость наступает через несколько минут;
  • яркость хуже, чем у светодиодных.

Многоцветные или RGB

Светодиоды, напаянные на основу, состоят из трёх кристаллов (красный, зелёный, синий). При помощи контролёра происходит смешивание цветов, поэтому можно получить любой цвет.

Плюсы:

  • высокая яркость, поэтому хорошо видны даже днём;
  • большой срок службы;
  • не боятся вибраций;
  • можно менять цвет и режим свечения.

Минусы:

  • для подключения требуется контролёр, а это увеличивает стоимость комплекта;
  • при выходе из строя одного диода надо менять всё кольцо.

Кластерные или COB

Светящиеся кристаллы напаяны непосредственно на твёрдую основу. В обычном светодиоде кристалл находится ещё в керамической подложке, поэтому COB имеет меньшие размеры.

Преимущества:

  • наилучшая яркость;
  • большой срок службы;
  • свет равномерно распределяется по кольцу;
  • устойчивость к вибрациям.

Недостатки:

  • высокая стоимость;
  • при перегорании одного кристалла менять надо все кольцо.

Изготовление ангельских глаз с применением световода

Подсветка в этом случае получается сплошная, как показано на фото.

В данном случае используется несколько другая технология. Источником света также выступают светодиоды, причем они могут быть разного цвета. Однако свет от них попадает в световоды, в торцах которых и стоят излучатели. Эти световоды представляют собой цилиндрические стержни, выгнутые в форме круга под размер фары.

При таком варианте изготовления, основным является изготовление световода. Он представляет собой круглый стержень из оргстекла, и как правило, найти его достаточно трудно. Но зато можно изготовить своими руками. Для этого подбирается подходящий по толщине обычный лист оргстекла, из него вырезается квадратный стержень, примерно 1х1 см. Он обрабатывается напильником, шкуркой для придания ему круглой формы.

Затем шлифуется мелкой шкуркой (нулевкой) и полируется пастой ГОИ или автомобильной полиролью. В итоге будет получен прозрачный круглый стержень, который и послужит световодом.

Его нагревают, и используя подходящую оправку, сгибают по форме будущего места установки. Отрезают необходимую длину, в торце сверлят глухие отверстия, чтобы в них поместились два светодиода. Далее их соединяют с соблюдением полярности межу собой, припаивают балластный резистор и проверяют качество свечения. Весь процесс, как своими руками сделать ангельские глазки в соответствии с этой технологией, приведен на видео

Ангельские глазки: какие лучше?

Нас часто спрашивают: Какие ангельские глазки лучше? Чем отличаются неоновые ангельские глазки от светодиодных?

В этой статье, мы постараемся ответить на ваши вопросы.

Светодиодные ангельские глазки (LED)

Светодиодные ангельские глазки — кольца, состоящие из светодиодов, напаянных на твердую основу. Мы комплектуем LED ангельские глазки стабилизаторами напряжения, что принципиально отличает наш товар, на рынке данной продукции.

Стабилизатор напряжения — устройство, которое позволяет стабилизировать напряжение, подаваемое на кольца от аккумулятора. Как правило, напряжение колеблется в диапазоне 12 — 16 Вольт. Например, при запуске двигателя, выходное напряжение может достигать 16 Вольт. Светодиодная продукция очень чувствительна к перепадам напряжения, частые скачки, как правило, приводят к перегоранию светодиодов.

Основные плюсы светодиодных ангельских глазок:

  • Высокая яркость свечения, очень хорошо видны днем, могут стать отличной альтернативой дневных ходовых огней;
  • Время жизни до 50 000 часов;
  • Устойчивость к вибрациям и встряскам;
  • Низкое энергопотребление.

Минусы:

  • Рекомендуется подключать через стабилизатор напряжения, он увеличивает стоимость комплекта.
  • Если перегорит хотя бы один светодиод, то заменить его достаточно проблематично, придется менять кольцо целиком.

Неоновые или газоразрядные ангельские глазки (CCFL)

Неоновые ангельские глазки (CCFL) — Кольца, состоящие из светящегося элемента (стеклянной трубки наполненной газом «неон») и защитного пластикового корпуса. Данные кольца комплектуются блоками розжига (инверторами) — устройства для розжига газа в трубке.

Основные плюсы неоновых ангельских глазок (CCFL):

  • Равномерное распределение света по всему кольцу, отсутствие точек;
  • Устойчивость к вибрациям и встряскам;
  • Более мягкий свет, в сравнении со светодиодными аналогами;
  • Невысокая стоимость;
  • Низкое энергопотребление.

Минусы:

  • Инверторы (блоки розжига) являются слабым местом, могут выйти из строя менее чем через 20 000 часов (это время жизни колец);
  • Максимальная яркость свечения достигается не сразу, примерно через 2-3 минуты после включения (по аналогии с ксеноном);
  • Значительно уступают по яркости светодиодным глазкам.
  • Время жизни в 2 раза меньше чем у светодиодных.

Многоцветные ангельские глазки (RGB)

Многоцветные ангельские глазки — кольца, состоящие из трехкристальных светодиодов, напаянных на твердую основу. В одном таком светодиоде имеется 3 кристалла, каждый из которых светит своим цветом: R — красный (red), G — зеленый (green), B — синий (blue). Отсюда и берется аббревиатура RGB. Цвета в светодиодах смешиваются при помощи специального устройства — контроллера, за счет этого мы можем получить абсолютно любой цвет.

Основные плюсы многоцветных ангельских глазок (RGB):

  • Высокая яркость свечения, очень хорошо видны днем, могут стать отличной альтернативой дневных ходовых огней;
  • Время жизни до 50 000 часов;
  • Устойчивость к вибрациям и встряскам;
  • Низкое энергопотребление;
  • Возможность менять цвета и режимы свечения.

Минусы:

  • Необходимо подключать через контроллер, он увеличивает стоимость комплекта;
  • Если перегорит хотя бы один светодиод, то заменить его достаточно проблематично, придется менять кольцо целиком.

Кластерные ангельские глазки (COB)

Кластерные ангельские глазки — кольца, состоящие из светящихся кристаллов, напаянных на твердую основу. COB расшифровывается как «Chip on Board», что означает расположение кристалла прямо на прикрепляемой поверхности, за счет чего и достигаются малые размеры таких светодиодов (в традиционном светодиоде светящийся элемент — кристалл, располагается в специальной керамической подложке)

Основные плюсы кластерных ангельских глазок:

  • Самая высокая яркость свечения, очень хорошо видны днем, могут стать отличной альтернативой дневных ходовых огней;
  • Время жизни до 50 000 часов;
  • Устойчивость к вибрациям и встряскам;
  • Низкое энергопотребление;
  • Равномерное распределение света по всему кольцу, за счет расположения источника света прямо на самой плате.

Минусы:

  • Высокая стоимость, которая напрямую зависит от размера кольца и количества кристаллов;
  • Если перегорит хотя бы один кристалл, то придется менять кольцо целиком.

Мы надеемся, что вы получили достаточно информации, чтобы определится с выбором. Если у вас имеются дополнительные вопросы, вы можете связаться с нами, мы обязательно вам поможем!

Удачных покупок!

Ангельские глазки из светодиодной ленты

Кольца с двумя светодиодами имеют существенные недостатки. Во-первых, они разомкнутые. Во-вторых, недостаточно яркие, чтобы использовать в качестве дневных ходовых огней. Ангельские глазки из светодиодной ленты лишены таких недостатков. Для их изготовления понадобятся:

  • лист оргстекла толщиной 5-7 мм;
  • полотно от ножовки по металлу;
  • приспособления для вырезания круглых отверстий большого диаметра (балеринка);
  • лента с большим количеством светодиодов на метр длины;
  • пленка рассеивающая;
  • прозрачный клей;
  • скотч термостойкий. Алюминиевый;
  • паяльник, припой;
  • провода с клеммами;
  • термоусадочная трубка.

Для начала размечают на листе оргстекла будущие кольца. Затем выпиливают их, сначала по внешнему диаметру. Выпиливать их следует только ручным лобзиком или балеринкой. Если использовать электролобзик, оргстекло будет плавиться в месте реза.

Полученный круг проверяют по месту на фаре, если необходимо, корректируют размер. После проверки можно выпиливать внутреннюю часть.

Для лучшего свечения снаружи кольца обклеивают специальной рассеивающей пленкой. Если ее нет, то можно сделать насечки ножовочным полотном или просто заматовать мелкой наждачной бумагой.

Теперь можно установить ленту. Прежде, чем приклеивать, нужно аккуратно прикрепить маленькие кубики — шести штук будет достаточно – из оргстекла между светодиодами таким образом, чтобы расстояние между диодами и поверхностью кольца получилось около двух мм. К готовому кольцу лента крепится путем приклеивания этих кубиков.

Перед тем, как закрепить ленту на кольцах, к ней нужно припаять провода и залить места пайки силиконовым герметиком.

Готовые кольца уже можно проверить, подключив их к источнику питания 12 вольт.

Технология SMD

SMD (Surface-mount LED). В таком вари­ан­те све­то­ди­о­ды уста­нов­ле­ны по кру­гу, на круг­лую пла­ту. Они обес­пе­чи­ва­ют очень высо­кую све­то­от­да­чу. Есть мно­го сти­лей подоб­ных колец, в зави­си­мо­сти от коли­че­ства и раз­ме­ра све­то­ди­о­дов. Све­то­ди­о­ды SMD смон­ти­ро­ва­ны по окруж­но­сти и созда­ют све­че­ние отдель­ны­ми точ­ка­ми. Мно­гим нра­вит­ся имен­но такой вид, а кто-то хочет, что­бы све­тя­щи­е­ся коль­ца были более одно­род­ные, сплош­ные. Для это­го исполь­зу­ет­ся рас­се­и­ва­ю­щий кожух, кото­рый поме­ща­ет­ся поверх све­то­ди­од­но­го коль­ца. Одна­ко это созда­ёт допол­ни­тель­ное накоп­ле­ние теп­ла, кото­рое сни­жа­ет срок служ­бы све­то­ди­о­дов.

Ангель­ские глаз­ки SMD LED  могут быть с рези­сто­ра­ми или регу­ли­ру­е­мые. Наи­бо­лее рас­про­стра­нён­ный метод изго­тов­ле­ния ангель­ских гла­зок с SMD LED явля­ет­ся мон­ти­ро­ва­ние рези­сто­ров напря­мую на коль­це, что­бы кон­тро­ли­ро­вать мощ­ность пита­ния, кото­рая идёт к све­то­ди­о­дам. Этот метод доста­точ­но наде­жен, но при опре­де­лен­ных усло­ви­ях рези­сто­ры на самом коль­це могут под­вер­гать­ся избы­точ­но­му нагре­ву. Кро­ме того, в авто­мо­биль­ной цепи может про­ис­хо­дить пере­па­ды напря­же­ния, так­же добав­ляя напря­же­ние к рези­сто­рам. С тече­ни­ем вре­ме­ни, при посто­ян­ном напря­же­нии, рези­сто­ры могут отка­зы­вать или рабо­тать пре­ры­ви­сто.

Что­бы пол­но­стью исклю­чить про­бле­му, раз­ра­бо­та­ны коль­ца со све­то­ди­о­да­ми, кото­рые не исполь­зу­ют рези­сто­ров на коль­цах. Там рас­по­ла­га­ют­ся толь­ко све­то­ди­о­ды. Для обес­пе­че­ния посто­ян­но­го тока исполь­зу­ет­ся блок регу­ля­то­ра, кото­рый менее под­вер­жен пере­па­дам напря­же­ния и тем­пе­ра­ту­ры. Он кре­пит­ся по линии меж­ду источ­ни­ком пита­ния и све­то­ди­од­ным коль­цом. Эта тех­но­ло­гия поз­во­ля­ет уста­но­вить боль­ше све­то­ди­о­дов на каж­дое коль­цо ангель­ских гла­зок, что даёт более рав­но­мер­ное све­че­ние. Мон­ти­ро­вать такие коль­ца удоб­нее, так как обрат­ная сто­ро­на не содер­жит рези­сто­ров и хоро­шо при­ле­га­ет к любой поверх­но­сти.

Как установить ангельские глазки?

Есть несколь­ко раз­ных спо­со­бов уста­нов­ки ангель­ских гла­зок. Уста­нов­ка ангель­ских гла­зок может отли­чать­ся в зави­си­мо­сти от кон­фи­гу­ра­ции фары. Внут­ри каж­дой фары может сто­ять одно или два све­тя­щих­ся коль­ца.

Необ­хо­ди­мые инстру­мен­ты и мате­ри­а­лы:

  • Щип­цы для зачист­ки про­во­дов и обжи­ма кон­такт­ных клемм. Такой инстру­мент поз­во­ля­ет отре­зать про­во­да, зачи­щать изо­ля­цию, обжи­мать кон­нек­то­ры.
  • Паяль­ник. Потре­бу­ет­ся для соеди­не­ния про­во­дов.
  • Мул­ти­метр. Тре­бу­ет­ся для выпол­не­ния работ по элек­тро­ни­ке. Помо­га­ет про­ве­рить напря­же­ние, сопро­тив­ле­ние, целост­ность про­во­дов.
  • Изо­лен­та.
  • Отвёрт­ки и клю­чи. Тре­бу­ют­ся для сня­тия и раз­бо­ра фары.
  • Гоф­ра для про­вод­ки. Защи­тит про­во­да от повре­жде­ний, изло­мов.
  • Дрель и свёр­ла. В зави­си­мо­сти от транс­порт­но­го сред­ства может потре­бо­вать­ся сде­лать отвер­стия, что­бы про­ло­жить про­вод­ку для под­клю­че­ния «ангель­ских гла­зок».

Как установить в фару «ангельские глазки» своими руками

Автомобили, укомплектованные так называемыми «ангельскими глазками», — не редкость на наших дорогах. Появились такие светящие кольца чуть более 10 лет назад. Изобретателями «ангельских глазок» по праву считаются инженеры немецкого концерна «БМВ». Но сейчас ними укомплектовываются не только иномарки, но и отечественные машины. Конечно, делается это не на конвейере, а в гараже руками автовладельца. Что примечательно, данный вид тюнинга не перестает радовать автолюбителей. И если перед нами стоит «Жигуль», обвешенный массой спойлеров, и рядом такой же автомобиль с «ангельскими глазками», однозначно эффекта от последнего будет больше.

Привлечь внимание публики без приобретения пластиковых обвесов вполне реально, нужно лишь установить «ангельские глазки» своими руками. А о том, как это правильно сделать, расскажет сегодняшняя статья. Приступаем к работе

Приступаем к работе

Если вы устанавливаете «ангельские глазки» на «Приору», вы вполне можете использовать эту инструкцию. Итак, для начала нам нужно снять фару с креплений. Далее следует отделить деталь от дальнего света и открыть стекло. Чтобы сделать это, фару нужно нагреть до той температуры, пока ее клей не разогреется. Тогда можно с легкостью снять стекло. Затем нужно взять какой-либо острый предмет и снять ним оставшиеся следы герметика. При необходимости можно применить спирт или бензин. Установить «ангельские глазки» своими руками довольно непросто, поэтому все дальнейшие этапы делаем с предельной аккуратностью. Снимаем накопившийся в фаре мусор. Лучше всего это делать при помощи ватных палочек. Крайне нежелательно дотрагиваться пальцами до отражателей, поскольку отпечатки останутся на поверхности.

Теперь на стекло наносим новый герметик и устанавливаем кольца

Небольшой совет – перед тем как сделать «ангельские глазки», определитесь с их дальнейшим цветом (важно, чтобы он гармонировал с окраской кузова). На светлые автомобили устанавливают синие и неоновые диоды, на более темные устанавливают «ангельские глазки» белого цвета. Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части

Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары. Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом. Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом

Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части. Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары

Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом

Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом.

Важно, чтобы все висящие элементы не вылезали наружу и не препятствовали работе других систем автомобиля. Далее отключаем штепсель от габаритов и поворотников. Провода «+» и «-» соединяем между собой

Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками

Провода «+» и «-» соединяем между собой. Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками.

Тюнинг и ремонт ВАЗ 2110

Здраствуйте, дорогие друзья, в данной статье мы рассмотрим такой тюнинг оптики ВАЗ 2110, который мне ну очень по душе. Думаю, вы не раз видели оптику автомобиля BMW, и согласитесь, сложно не влюбиться в его ангельские глазки. Так вот, сейчас мы и будем делать такие ангельские глазки, только на ВАЗ 2110.

Сразу хочу сказать, что на сегодняшний день ангельские глазки уже продаются готовыми, но то ли я плохо искал, то ли таких действительно нет. Мне хотелось, чтобы они светились оранжевым цветом, ну прям как на Бэхе. В основном попадались только белые. А если и попались пару раз оранжевые, то по диаметру они совсем не такие. В общем решил поизголяться и изготовить их своими руками из светодиодной ленты. Но только будьте внимательны, лента должна быть не самая обычная, а та которая гнется в бока, чтобы ее можно было сделать кольцом. Я заказывал на сайте ebay.com. Вот такие, по 24 см, это как раз та длинна, которая нам нужна.

style=»display:block» data-ad-client=»ca-pub-4680681186577485″ data-ad-slot=»3237535808″ data-ad-format=»auto»>

Итак, как СНЯТЬ ФАРУ и КАК РАЗОБРАТЬ ФАРУ, здесь я описывать не буду, так как это уже описано подробно в статьях. Сразу приступим к делу.

Первым делом не плохо было бы придать лентам округлую форму. Обмотайте их вокруг стакана и закрепите скотчем. Так можно оставить на сутки. Я, в принципе, долго не заморачивался этим, поэтому это больше рекомендация, которую можно пропустить.

Далее, на хромированном пластике из фары делаем прорезь, она нужна для того, чтобы туда пустить провода от ангельских глазок.

Теперь, берем двусторонний скотч и вырезаем тонкие кусочки, которые клеим по всему периметру ленты. Кстати, на фото видно что сначала я наклеил всего 5-7 кусочков двустороннего скотча, потом я все-таки проклеил скотч по всей ленте, что и вам советую.

Теперь аккуратно приклеиваем ленту на хромированный пластик фары, вокруг того места, где находится вырез под линзу. Хорошенько прижимаем ленту, чтобы не отклеилась. Теперь, для надежности, по внутреннему и по наружному диаметру ленты я промазал силиконом. Поверьте, это не зря, сделайте также. Иначе, если после того, как вы поставите стекло фары на место и промажете ее силиконовым герметиком, а лента внутри фары отклеится, будет обидно.

Провода от ленты мы пропускаем так, как на фото. Их, кстати, тоже в месте прорези хромированной пластмаски фары промазать герметиком, чтоб они держались в одном месте, а не болтались.

Ну и выводим провода через крышку фары. Подключать мы их будем к габаритам.

Теперь промазываем место посадки стекла фары силиконом – не жалейте, промазывайте хорошо, иначе, если будет попадать воздух – фара будет потеть. Когда поставите стекло на место, обмотайте фару малярным скотчем или изолентой, чтоб стекло не отошло от фары. И оставьте на сутки, после чего, фару можно будет устанавливать на место.

От фары идет колодка проводов, там, если мне не изменяет память 8 «пап» и они вставляются в колодку с 8-ю «мамками». Сказать честно, у меня не получилось нормально сфотографировать эти контакты, а на словах объяснять, боюсь, не поймете и не правильно подключите. Поэтому, возьмите лампочку с проводами или же вольтметр. Включите габариты на ВАЗ 2110 и проверьте, где появилось напряжение (найдите плюс). Минус отыскать не сложно, он общий – черного цвета и там идут 2 провода. Теперь, когда плюс нашли, запомните этот провод и выполните проверку, ну так, чтоб наверняка. Выключите габариты и еще раз проверьте прибором, напряжение должно пропасть.

Подкидываем провода с диодной ленты к плюсу и минусу габаритов и подключаем все остальное (см. КАК СНЯТЬ ФАРУ)

Ну вот и все, тюнинг оптики и ангельские глазки на ВАЗ 2110 готовы. Вот такая красота получись у меня.

___________________________________________________________________________

Делаем своими руками ангельские глазки на семёрку

Конечно, ангельские глазки (АГ) есть в свободном доступе в магазине (об этом ниже), но настоящий Самоделкин получает удовольствие не столько от результата, сколько от процесса. Именно поэтому я начну эту статью с самодельных ангельских глазок.

Ангельские глазки из светодиодной ленты

Это, пожалуй, наиболее простое решение, за исключением покупки готовых глазок. Для его реализации тебе понадобятся:

  1. Светодиодная лента.
  2. Силиконовый прозрачный герметик.
  3. Стабилизатор 12 В.

Стабилизатор мы будем собирать на микросхеме КР142ЕН8Б. А нужен он потому, что в бортовой сети автомобиля напряжение скачет от 12 до 14.5 В. С таким питанием светодиодная лента очень быстро сгорит.

Эти АГ будут повторять форму фары и располагаться по периметру отражателя. Прежде чем резать светодиодную ленту (СЛ), имеет смысл разобрать фару и измерить периметр. Итак, демонтируй передние фары с автомобиля и сними с них стекла. Они посажены на герметик, который надо удалить. Греть мы его не будем, поскольку знающие люди говорят, что на семерке это делать бесполезно: производитель почему-то применил термостойкий герметик. Придется его срезать и выковыривать. Вооружись плоскими отвертками и принимайся за дело.

Конечно, придется повозиться, но рано или поздно результат будет достигнут.

Блок-фара ВАЗ 2107 со снятым стеклом

Возьми рулетку и измерь отражатель по периметру. Именно такой длины светодиодная лента тебе нужна. Скорее всего, куска СЛ точно такого же размера отрезать не удастся, ведь лента режется только в определенных местах, которые я на фото ниже пометил стрелками.

Возможно, придется отрезать чуть больше и клеить внахлест, но это никак не отразится на качестве ангельских глазок. Теперь нужно превратить обычную светодиодную ленту в ленту бокового свечения. Для этого мы снабдим ее световодом, роль которого будет исполнять прозрачный герметик. Припаяй к ленте провода питания, разложи ее на столе и нанеси на нее «колбаску” герметика:

Дождись, когда герметик высохнет, и гибкий ангельский глаз готов. Осталось приклеить ее с внутренней стороны отражателя фары по его периметру.

Делай второй ангельский глаз, а эту фару уже можно собрать и установить на автомобиль. После установки второй фары у тебя получится следующее:

Светодиодная лента с боковым свечением

Бюджетные ангельские глазки в виде колец

Если ты все же предпочитаешь классические круглые АГ квадратным, то можешь повторить эту самоделку, которая к тому же весьма бюджетна.

Для изготовления таких ангельских глазок тебе понадобятся:

  1. Два стержня из органического стекла длиной 30-50 см (зависит от диаметра глазок) и диаметром 8-10 мм.
  2. Четыре белых сверхъярких светодиода диаметром 5 мм с проволочными выводами.
  3. Четыре резистора номиналом в 1 кОм.
  4. Провода.

Прежде всего на стержни, пока они ровные, нужно нанести светорассеивающую насечку. Сделать это можно при помощи плашки соответствующего размера, просто нарезав на стержнях резьбу.

Теперь из стержней нужно сделать кольца. Диаметр колец выбирай на свое усмотрение, все зависит от вкуса. Оптимально сделать по высоте отражателя. Так ангельские глазки будет легче крепить. Для того чтобы сделать кольца, стержни нужно разогреть в кипятке и быстро обернуть вокруг оправки нужного диаметра.

Теперь отрежь излишки стержня так, чтобы в кольце образовался зазор размером около 1 см. Если ты решил сделать ангельские глазки в форме незамкнутого кольца, то зазор можешь увеличить на свое усмотрение.

Теперь припаяй к аноду каждого светодиода по резистору. Определить, где у светодиода анод, несложно: его вывод изначально длиннее катода.

Спаивание светодиодов и резисторов

Теперь при помощи дрели сделай в торцах колец отверстия диаметром 5.5 мм и глубиной 7-8 мм. Капни в каждое отверстие по капле любого бесцветного нитролака и установи в них светодиоды с подпаянными резисторами. Когда лак застынет, спаяй светодиоды с резисторами параллельно и припаяй к ним питающие провода: к резисторам плюсовой, к катодам минусовой. Провода лучше брать разноцветные, чтобы при подключении не спутать полярность.

Теперь заизолируй схему при помощи изоленты, термоусадочной трубки или герметика (предпочтительней). Как только герметик затвердеет, АГ можно проверять. Для этого подключи провода питания к любому источнику постоянного тока напряжением 9-12 В. Это может быть батарейка «Крона», автомобильный аккумулятор или просто сетевой блок питания с подходящим напряжением.

Подключая ангельские глазки, не спутай полярность: на резисторы подавай плюс, на катоды минус. В противном случае светодиоды мгновенно сгорят.

Осталось установить АГ в фары. Сделать это можно при помощи герметика или пластмассовых стяжек.

Авто самоделки

Решил сделать дневные ходовые огни по типу «Ангельские глазки» на свой автомобиль ВАЗ «Калина».

Первым делом приобрёл фольгированный двухсторонний текстолит, для изготовления буду использовать метод ЛУТ (лазерно утюжная технология).

Распечатал заготовки плат на фотобумаге.

Слои совмещаю на просвет под лампой, после совмещения скрепляю степлером, чтобы ничего не сместилось. Затем в конверт кладу текстолит.

Грею утюгом по бумаге, чтобы рисунок с бумаги перешел на текстолит.

Выпиливаю заготовки электролобзиком.

Вытравляю платы в персульфате аммония.

После травления достаём платы из раствора и счищаем тонер растворителем. Под тонером остаётся медь.

Лудим платы, для этого использовал сплав Розе. Отверстия в платах, для соединения дорожек двух сторон, сверлил шуруповертом, сверло на 0,5 мм ломалось, пришлось сверлить отверстия сверлом 1 мм, но уже рядом с дорожками, потому что, диаметр сверла слишком большой и можно сорвать дорожку, в минусовую дорожку все равно пришлось попадать сверлом.

Паяю светодиоды и резисторы, напряжение будет понижено стабилизатором до 9 вольт, поэтому резисторы подойдут всего на 20 Ом. Всего, на обе фары, понадобится 186 светодиодов и 186 резисторов.

Припаиваю светодиод, соединяю проволокой, через просверленные отверстия, обе стороны платы и припаиваю резистор, и так 186 раз.

Если всё так оставить, то будут видны точки свечения светодиодов, поэтому нужно установить светорассеиватель. Использовал микропризму. Купил в магазине, в упаковке 2 шт. размером 595 х 180 мм, чего вполне хватило на две фары.

Разметил, выпилил электролобзиком.

Приклеиваю корпус на светорассеиватель. Корпус использовал из полосок, вырезанных из светильника для навесных потолков.

Проверяем, всё работает.

Склеиваю двухкомпонентным клеем — Момент.

Схема плавного розжига.

В результате у автора получились вот такие Ангельские глазки, сделанные своими руками.

Предлагаем посмотреть видео автора самоделки — работа Ангельских глазок на автомобиле ВАЗ.

Автор самоделки: Евгений. г. Ярославль.

Поделиться в соц. сетях

Интересные самоделки на нашем сайте

  • Минитрактор своими руками
  • Дом на колесах своими руками
  • Мотобуксировщик своими руками
  • Вездеход своими руками
  • Бортоповоротный вездеход своими руками
  • Вездеход из мотоблока своими руками
  • Тюнинг ваз 2106 своими руками
  • Чоппер своими руками

Преимущества тюнинга

Сегодня «прокачанный» ваз (модели 2101, 2105, 2106, 2107, 2109, 2110, 2112, 2114, 2115, 21099) или калина приора встречаются во всех регионах нашей страны. Тюнинг машин может быть самым разнообразным, зачастую встречается установка новых обвесов. Но этим уже никого не удивить. А вот установка «ангельских глаз» на транспортное средство отечественного производства еще является диковинкой и сможет поразить даже самых ярых противников отечественного автопрома. Преимуществами установки «ангельских глаз» на приору или ваз являются следующие моменты:

  • возможность сборки осветительной системы своими руками;
  • доступность материалов системы;
  • качественная подсветка фар;
  • длительный период службы сборной системы;
  • красивый внешний вид машины;
  • качественный и оригинальный автотюнинг отечественного автомобиля.

Машина с «глазками» в темноте

Иллюминация «ангельские глазки» станет отличным дополнением для ВАЗа любой модели (от 2101 до 2115 и 21099) или приоры.

Установка «ангельских глазок» в фары с рефлектором (без линз)

Уста­нов­ка «ангель­ских гла­зок» в фары с рефлек­то­ром воз­мож­на, но свет, иду­щий от колец, может бес­по­ря­доч­но отра­жать­ся от рефлек­то­ра фар. Таким обра­зом, све­тя­щи­е­ся коль­ца будут сме­ши­вать­ся с фоном. В таких фарах нет оче­вид­но­го места для уста­нов­ки колец.

После откры­тия фары, нуж­но опре­де­лить како­го раз­ме­ра коль­ца нуж­но исполь­зо­вать, и в какое место их уста­нав­ли­вать. Мож­но выре­зать про­ём в ниж­ней части рефлек­то­ра. Это поз­во­лит частич­но поме­стить туда коль­цо, и оно будет дер­жать­ся на месте. Доста­точ­но будет уто­пить коль­цо на 1–1.5 см. Верх­няя часть коль­ца будет касать­ся рефлек­то­ра. Для того, что­бы поме­тить ниж­нюю часть рефлек­то­ра для раз­ре­за, наклей­те маляр­ную лен­ту и по ней сде­лай­те про­резь при помо­щи гра­ве­ра или дру­го­го инстру­мен­та. Про­верь­те, что­бы коль­цо встав­ля­лось лег­ко, плот­но и было по цен­тру. В верх­ней части рефлек­то­ра мож­но про­свер­лить два отвер­стия и через них про­деть про­во­лоч­ку, кото­рая будет дер­жать верх­нюю часть коль­ца.

Для про­тя­ги­ва­ния про­во­дов пита­ния нуж­но про­свер­лить отвер­стие под коль­цом, убрать кон­нек­тор, про­су­нуть про­во­да и сно­ва поста­вить кон­нек­тор.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
