Подробно о методах подключения светодиодов

Параллельное включение диодов шоттки

Сегодняшний мой пост о выпрямителях

. Что это такое и с чем их едят? Ну во-первых начнём с того что большинство электронных устройств потребляет для своей работы электрическую энергию постоянного тока. Источниками постоянного тока могут быть различные гальванические элементы (батарейки), аккумуляторы, термоэлектрогенераторы, электромашины постоянного тока и выпрямители. Наиболее распространённым источником постоянного тока являетсявыпрямитель – устройство, преобразующее переменный ток в постоянный ток.

Как правило, выпрямители состоят из силовых элементов

(чаще всего диодов),трансформатора (для преобразования переменного напряжения и электрической изоляции между входными и выходными цепями выпрямителя) и сглаживающего фильтра (уменьшает пульсации напряжения на нагрузке). В зависимости от числа фаз системы электроснабжения различают однофазные и трёхфазные выпрямители.

В качестве силовых элементов выпрямителей используются германиевые и кремневые диоды. Кремниевые диоды практически полностью вытеснили германиевые. Единственный недостаток кремниевых диодов по сравнению с германиевыми – высокое прямое падение напряжение порядка 0,6…0,8 В вместо 0,1…0,3 В.

Общие недостатки большинства мощных выпрямительных диодов – длительный процесс рассасывания неосновных носителей заряда и большое время восстановления обратного сопротивления. Это становится особенно заметным при выпрямлении напряжения прямоугольной формы с частотой переменного тока выше 1 кГц и проявляется в уменьшении среднего значения выпрямленного напряжения, увеличении пульсаций, снижении КПД выпрямителя.

В настоящее время всё более широкое распространение получают диоды Шотки (диоды на основе контакта между металлом и полупроводником). У этих диодов отсутствуют явления накопления и рассасывания неосновных носителей заряда, что позволяет им работать на частотах в сотни килогерц. Кроме того, прямое падение напряжения у них примерно в два раза меньше, чем у обычных кремниевых диодов.

Последовательное и параллельное соединения диодов

Если для выпрямительной схемы нельзя выбрать нужный тип диода в соответствии с заданным значением обратного напряжения или прямого тока, то используют два или более однотипных диодов с меньшими значениями параметров, включая эти диоды последовательно или параллельно.

Параллельное соединение диодов

Параллельное соединение диодов

При параллельном соединении диодов

из-за возможного разброса параметров их токи будут неодинаковыми. Один из этих токов может превысить максимально допустимое значение, что приведёт к выходу из строя сначала одного, а затем и другого диода. Более равномерное распределения тока между параллельно соединёнными диодами достигается включением последовательно с каждым из них одинаковых по номиналу резисторов Rд. Сопротивление резисторов Rд должно быть в 5…10 раз больше, чем сопротивление диода в прямом направлении. В мощных выпрямительных устройствах для этой же цели используются индуктивные выравниватели токов.

Как подключить две лампочки или два светильника к одному выключателю

Управление двумя лампочками при помощи одного выключателя позволяет быстро регулировать работу нескольких осветительных приборов из одного места.

Монтаж устройств подобного рода также экономит место, которое переключатели занимают на стенах.

Эта статья расскажет, как подключить две лампочки к одному выключателю.

Подключение одной лампы на одноклавишную модель

Опишем способ подключения лампочки к выключателю с одной кнопкой управления. Некоторые типы обозначений, указанных на приборе:

• если отмечена цифра 1, это входной фазный контакт, цифрой три помечен контакт исходящей фазы;
• буквенное обозначение L – контакт входящей фазы, цифра 1 – исходящая фаза;
• L – вход, стрелка – выход.

Важно! Фазный кабель часто маркируют красным цветом, а ноль – синим. В процессе работы пригодятся следующие инструменты:. В процессе работы пригодятся следующие инструменты:

В процессе работы пригодятся следующие инструменты:

• нож, чтобы соскоблить изоляцию с проводов;
• отвертки с изоляцией на ручках: индикаторная и крестовая;
• маркер;
• изолента.

Инструкция:

1. Отключите электричество в автомате или на щитке.
2. Коммутатор монтируется туда, где был предусмотрен разрыв фазы. Провод «ноль» при этом отходит на лампочку.
3. Снимите с проводов изоляцию. Концы следует зачистить на 8-10 мм с каждой стороны.
4. Ведем фазу на входной контакт выключателя. При нормативном расположении выключателя, входная клемма должна располагаться снизу.
5. Фазу от осветительных приборов ведем на исходящие контактные клеммы.
6. Прижмите провод к контакту, затяните винты. Жила должна отходить от контакта на 1-2 мм.
7. Фаза от распределительной коробки подключается к фазному контакту коммутатора.
8. Ведем провода от выключателя к светильнику. Ноль прямо от распредщитка уводим на обод цоколя. Фаза проходит через коммутатор и подключается на центральный контакт лампочки.
9. Изоляция скруток проводов.
10. Запуск автомата.
11. Проверка работоспособности системы.

Выключатель ни в коем случае нельзя подключать на «ноль». Нагрузка на прибор слишком сильно возрастет. Это приведет к скорому выгоранию контактов.

При установке коммутатора на фазу, можно быстро прекратить подачу тока к конечному пользователю. Это актуально в случае возникновения чрезвычайных ситуаций. Установка переключателя на «ноль» не даст необходимого результата в экстренных условиях. Отключение в этом случае лишь разомкнет цепь, но не приведет к обесточиванию всей системы.

Важно! Любые работы с электричеством необходимо осуществлять только при полностью обесточенной системе. Ток можно направить в сеть лишь для определения фазы и назначения других проводов. Перед тем, как этим заняться, нужно удостовериться в том, что на линии не возникает замыканий электропроводки

Для этого проследите, чтобы изоляция кабелей не была повреждена

Перед тем, как этим заняться, нужно удостовериться в том, что на линии не возникает замыканий электропроводки. Для этого проследите, чтобы изоляция кабелей не была повреждена.

Подсоединение люстры с несколькими рожками

Для организации этого типа подсоединения, понадобится проводник с 3 жилами. Одну из них нужно сделать достаточно короткой, чтобы она входила в монтажную коробку. Две другие нужно подключить к коммутатору. Эти 3 жилы провода, находящиеся в подрозетнике, следует зачистить при помощи ножа. Ножом соскоблите изоляцию с каждой стороны жилы на 1 сантиметр. Дальше:

1. Соедините одну из жил со входным контактом на коммутаторе. Другим концом ее надо подключить к фазе, исходящей из сети питания.
2. Остальные две жилы подключите к выходным контактам на переключателе. Другие их концы должны идти к фазам на светильниках.
3. После этого, рабочий каркас коммутатора можно установить в подрозетник. Закрутите винты и поставьте защитную часть: рамку и кнопки.
4. Снова загляните в монтажную коробку. Подключите нуль, идущий от лампочек, к нулю на сети питания.
5. В патронах на осветительных устройствах можно найти 2 контакта. На боковой уходит нуль. Центральный нужен, чтобы подсоединить патроны на люстре к фазе.
6. Удостоверьтесь в надежности контактов и правильности собранной схемы. Для этого пустите напряжение через квартиру, активировав автомат. Коммутаторы перед этим должны быть установлены в положение «отключено».
7. Переведите выключатели во включенное состояние. Проверьте, реагируют ли лампочки на управляющую клавишу.
8. Отключите питание на автомате.
9. Возьмите изоляционную ленту. Оберните в изоляцию скрутки проводов, находящиеся в монтажной коробке. Для большей надежности, сверху можно водрузить специальные тонкие трубки из ПВХ.

Параллельное соединение светодиодов

Светодиоды имеют две ножки, поэтому их можно успешно подключать параллельно или последовательно. Если бы все диоды были соединены параллельно, схема выглядела бы так:

Но это недопустимое решение!

Каждый светодиод имеет прямое напряжение, которое может незначительно отличаться от одного светодиода к другому — даже в пределах одной и той же серии. Ток для всех 4 LED течет от резистора и распределяется между диодами. В этом случае на светодиодах будет выставлено одно напряжение, потому что они включены параллельно. Сколько это будет? Неизвестно.

Ведь может оказаться, что на одном светодиоде прямое напряжение будет намного ниже, чем на остальных. Тогда почти весь ток, пропускаемый резистором, будет проходить именно через него. Светодиоды станут светить неравномерно, и со временем могут быть повреждены.

Что еще хуже, когда один из светодиодов выходит из строя и перестает светить, его ток будет распространяться на другие диоды. Таким образом, вместо 4 светодиодов, через которые протекает, например 10 мА (всего 40 мА), в схеме будет уже 3 светодиода, через которые протекает ~ 13 мА (ведь всего 40 мА). А если сразу 3 LED повреждены, весь ток (40 мА) будет проходить через последний, что приведет к его гарантированному повреждению!

Если светодиоды не идентичны, одни светятся ярче, другие — темнее. Этот эффект особенно заметен, когда берем светодиоды разного цвета.

Вольтамперная характеристика светодиода (ВАХ)

Светодиод – нелинейный элемент электрической цепи, его ВАХ по форме практически идентична  обычному кремниевому диоду. На рисунке 1 приведена ВАХ мощного белого светодиода, одного из ведущих мировых производителей.

Рисунок 1

По графику видно, что при увеличении напряжения всего на 0,2 В (например, участок 2,9…3,1 В), сила тока увеличивается более чем в два раза (с 350 мА до 850 мА). Справедливо и обратное: при изменении тока в достаточно широких пределах, падение напряжения изменяется весьма незначительно

Это очень важно

Второй важный момент – падение напряжения от образца к образцу в одной партии может отличаться на несколько десятых долей вольта (технологический разброс). По этой причине источник питания светодиодов должен иметь стабилизацию  по току, а не по напряжению. Световой поток, кстати, нормируется также в зависимости от прямого тока. Теперь посмотрим, как эта информация пригодится при выборе схемы подключения.

Последовательное соединение (рисунок 2).

Рисунок 2

На схеме показано последовательное включение трех светодиодов HL1…HL3 к источнику постоянного тока J. Для простоты возьмем идеальный источник тока, т.е. источник, обеспечивающий  постоянный ток одинаковой величины, независимо от нагрузки. Поскольку сила тока в замкнутом контуре одинакова, через каждый элемент, последовательно включенный в этот контур, протекает ток одинаковой величины I₁=I₂=I₃=J. Соответственно обеспечивается одинаковая яркость свечения. Разница в падениях напряжения на отдельных светодиодах не имеет в этом случае никакого значения и отражается только на величине разности потенциалов между точками 1 и 2.

Рассмотрим конкретный пример расчета подобной схемы. Пусть требуется обеспечить питание трех последовательно включенных светодиодов током 350 мА. Падение напряжения при этом токе по данным производителя может составлять значение от 2,8 В до 3,2 В.

Рассчитаем требуемый диапазон выходного напряжения источника тока:

U_min=2,8×3=8,4 В;

U_max=3,2×3=9,6 В.

Максимальная мощность потребляемая светодиодами составит P=9,6×0,35=3,4 Вт.

Таким образом источник должен иметь следующие параметры:

Выходной стабильный ток – 350 мА;

Выходное напряжение – 9 В ±0,6В (или ±7%);

Выходная мощность – не менее 3,5 Вт.

Все предельно просто.

Серийно выпускающиеся источники питания для светодиодов (драйверы) обычно имеют более широкий диапазон выходного напряжения, чтобы разработчик светотехнического устройства не был привязан к конкретному количеству излучающих диодов, а имел некоторую свободу действий. В таком случае можно к одному и тому же источнику подключать последовательно, например, от 1-го до  8-ми светодиодов.

Тем не менее, последовательная схема включения имеет свои недостатки.

1. Во-первых, при выходе из строя одного из диодов в цепи – по понятным причинам гаснут и все остальные. Исключение – короткое замыкание светодиода – в этом случае цепь не обрывается.
2. Во-вторых, при большом количестве светодиодов, сложнее реализовать низковольтное питание.

Например, в случае если стоит задача запитать 10 светодиодов последовательно (это падение напряжения порядка 30 В) от автомобильного аккумулятора, то без повышающего преобразователя не обойтись. А это уже дополнительные затраты, габариты и снижение КПД.

Параллельное соединение (рисунок 3).

Рисунок 3

Рассмотрим теперь параллельное соединение тех же светоизлучающих диодов.

Согласно первому закону  Кирхгофа:

J=I₁+I₂+I₃,

Чтобы обеспечить каждому светодиоду одноваттный режим (I=350мА), источник тока должен выдавать 1050 мА при выходном напряжении порядка 3 В.

Как уже говорилось выше, светодиоды имеют некоторый технологический разброс параметров, поэтому на самом деле токи поделятся не поровну, а пропорционально своим дифференциальным сопротивлениям.

К примеру, если прямое падение напряжения, измеренное на этих светодиодах при токе 350 мА, составляло 2,9 В, 3 В, 3,1 В для HL1, HL2  и HL3 соответственно. То при включении по представленной схеме токи распределятся следующим образом:

I₁≈360 мА;

I₂≈350 мА;

I₃≈340 мА.

Это значит, что и яркость свечения будет разная. Для выравнивания токов в такие цепи обычно последовательно светодиодам включают резисторы (рисунок 4).

Рисунок 4

Выравнивающие резисторы увеличивают потребляемую мощность общей схемы, а следовательно снижают эффективность.

Такой способ соединения чаще всего применяют с низковольтными источниками питания, например в портативных устройствах с электрохимическими источниками тока (аккумуляторами, батарейками). В других случаях рекомендуется соединить светодиоды последовательно.

Зачем параллельно катушке реле ставят диод? Для чего он нужен

На схемах,в которых на коллекторе или стоке транзистора в нагрузке стоит катушка реле,можно заметить,что параллельно катушке установлен диод,причем катодом к плюсу питания.При таком соединении диода,ток через него не пойдет на транзистор.Тогда для чего он нужен? Этот диод нужен для того,чтобы зашунтировать реле в момент отключения питания.В момент выключения,на выводах катушки образуется импульс ЭДС(электродвижущая сила самоиндукции катушки ),и этот импульс может достигать десятки Вольт,что может привести к выходу из строя транзистора,который не рассчитан на такое напряжение.Эти импульсы могут просто мешать работе схемы.Диод же,открываясь шунтирует реле,так как в момент импульса ЭДС,полярность на выводах катушек меняется и диод открывается,то есть на катоде будет минус ЭДС а на аноде плюс ЭДС.

Это напряжение самоиндукции катушки при выключении можно проверить с помощью неоновой лампы на 45В. При подаче питания 3.7В через кнопку на катушку реле и замыкая и размыкая кнопку,можно увидеть,как вспыхивает неоновая лампочка.

К катушке реле можно подключить щупы осциллографа и проверить напряжение этих импульсов.Оно составит пик-пик 30 В при выключении, питание на катушке 7.4В,а длительность импульса около 40мкС и меньше.Если напряжение коллектор-эмиттер выдерживает такое напряжение,то диод можно и не ставить.Диод должен быть рассчитан на напряжение не менее 100В.

Источник

Параллельное подключение светодиодов

Здесь у нас всё наоборот. Силу тока нужно умножить на количество светодиодов, а падение напряжения посчитать только 1 раз.
Сила тока: I = 0,025 * 15 =0,375 А
Нам потребуется источник питания, способный выдать максимальный ток в 0,375 А. Округлим до 0,35 (помните, что лучше «недолить»?). По напряжению тоже укладываемся: 12 — 2 = 10. Остаётся с большим запасом.

Пытливый читатель, запнувшийся парой абзацев ранее, может воскликнуть: «Погодите! Так зачем нам 12 вольт, если мы можем обойтись и пятью?». «Можем!» — ответим ему мы. Но не торопитесь с выводами, это ещё не конец.

Мы определились, что светодиоды будут подключены параллельно. Необходимо ограничить ток в цепи. Допустим, специального драйвера у нас нет. Возьмём резистор. Рассчитаем необходимое сопротивление по давно известной формуле: 12 В / 0,35 А ~ 35 Ом. Подключим его между источником питания и анодами светодиодов:

Неправильное параллельное подключение трёх светодиодов

Вот, казалось бы, и всё. Но есть проблема:

ТАК ДЕЛАТЬ НЕЛЬЗЯ!!!

Как отмечалось выше, светодиоды не обязательно имеют те характеристики, которые заявлены производителем. Всегда есть разброс. И вот мы задали ток в 0,35 ампер и смотрим на светящуюся линейку светодиодов. Но всем им нужен разный ток. Одному , как мы и рассчитывали 25мА, другому — 20мА, третьему 21мА, а вот нашёлся совсем кривой светодиод, ему нужно всего 15мА. А мы пропускаем через него 25 — почти в 2 раза больше. Светодиод греется и быстро перегорает. В линейке стало на 1 светодиод меньше. Теперь для питания оставшихся светодиодов нам требуется 35мА. Пока всё не выглядит особенно плохо. Мы ограничили ток с запасом. Мы молодцы. Но не выдержал ещё один светодиод. Осталось 13. Теперь весь наш ток делится не на 15, а на 13 светодиодов. На каждый из них приходится по 26мА. Теперь абсолютно все светодиоды работают на повышенном токе. Очень скоро перегреется следующий. Самые стойкие получат уже по 29мА — 116% от номинала. Всего 2 перегоревших светодиода запустили цепную реакцию. Скоро вся линейка перегорит, а вы так и не поймёте почему (ну или поймёте, мы же только что всё разобрали). Собственно, избавиться от такого печального сценария просто. Нужно к каждому светодиоду поставить по собственному токоограничительному резистору. Для тока в 25мА и напряжения 12В нужен резистор на 480 Ом. Это не спасёт от проблемы «кривых» светодиодов, но их перегорание никак не повлияет на остальные.

Достоинства: высочайшая надёжность.Недостатки: высокое потребление тока, высокая стоимость схемы.

Правильное параллельное подключение трёх светодиодов

Параллельное подключение светодиодов — идеальный вариант. Всегда стремитесь к тому, чтобы подключать светодиоды параллельно и ограничивать ток каждого светодиода по отдельности своим резистором.  Если вы используете светодиодные драйверы (стабилизаторы тока), то каждому светодиоду нужно подключать свой драйвер. Именно поэтому параллельные схемы с большим количеством светодиодов становятся слишком дорогими. В реальности приходится идти на компромисс и объединять светодиоды в цепочки.

Принципы подключения

Светоизлучающие диоды активно применяются в подсветке, индикации

Своими руками можно создать устройства, поэтому важно знать, как производить соединение светодиодов

К основным способам подключения относятся:

• параллельное;
• последовательное;
• комбинированное.

Основные причины выхода из строя светодиодных цепочек:

• неправильное соединение;
• некачественные диоды или блоки питания.

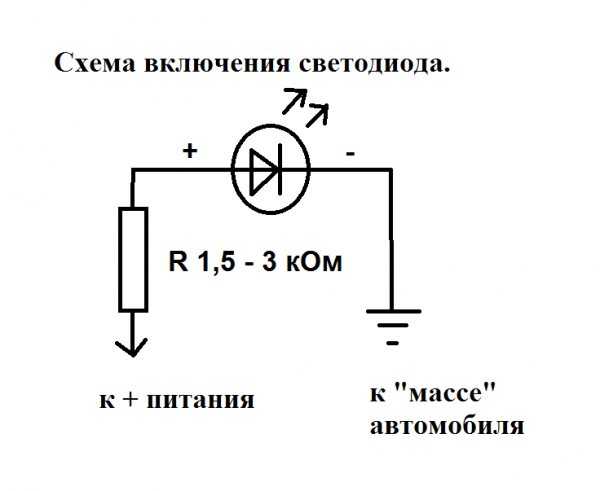

Конструкция излучающего диода подразумевает его подключение к источнику постоянного тока

При соединении важно соблюдать полярность компонента – если перепутать катод и анод, диод не будет излучать световой поток

Полярность

Определить, какой из электродов является плюсом, а какой – минусом, можно несколькими способами.

Первый – конструктивно. Обычный LED компонент имеет две ножки, длинная является плюсом (анодом), а короткая – катодом.

При помощи тестера. Для этого нужно взять мультиметр, перевести его в положение «Прозвонка» и прикладывать щупы к электродам. Когда красный щуп коснется анода, а черный катода – светодиод загорится. Если при перестановке на шкале высвечивается и не меняется «бесконечное» сопротивление, есть неполадка с элементом. Так что мультитестер используется и для проверки работоспособности излучающих приборов.

Визуальный осмотр. Можно посмотреть внутрь колбы. Широкая часть – это катод, а узкая – анод. Мощные светодиоды сверхъяркого типа имеют маркировку выводов «+» и «–». Компоненты для поверхностного монтажа обычно имеют специальный скос, который указывает на катод.

Включение в источник питания. Диод можно подключить к аккумулятору, батарее или другому блоку. Нужно постепенно повышать электропитание, которое вызовет свечение. Если компонент не горит, полярность следует поменять. Собирается такая схема проверки обязательно с использованием токоограничивающего резистора.

По технической документации. В паспорте прибора будет написано, какая полярность.

После определения плюса и минуса электродов нужно разобраться с методом подсоединения.

Включение светодиодов от блока питания

Речь пойдёт о блоках питания (БП), работающих от сети переменного тока 220 В. Но даже они могут сильно отличаться друг от друга выходными параметрами. Это могут быть:

• источники переменного напряжения, внутри которых есть только понижающий трансформатор;
• нестабилизированные источники постоянного напряжения (ИПН);
• стабилизированные ИПН;
• стабилизированные источники постоянного тока (светодиодные драйверы).

Подключить светодиод можно к любому из них, дополнив схему нужными радиоэлементами. Чаще всего в качестве блока питания применяют стабилизированные ИПН на 5 В или 12 В. Данный тип БП подразумевает, что при возможных колебаниях напряжения сети, а также при изменении тока нагрузки в заданном диапазоне напряжение на выходе изменяться не будет. Это преимущество позволяет подключать к БП светодиоды, используя только резисторы. И именно такой принцип подключения реализован в схемах с индикаторными светодиодами.

Подключение мощных светодиодов и светодиодных матриц нужно производить через стабилизатор тока (драйвер). Несмотря на их более высокую стоимость, только так можно гарантировать стабильную яркость и продолжительную работу, а также исключить преждевременную замену дорогостоящего светоизлучающего элемента. Такое подключение не требует наличия дополнительного резистора, а светодиод присоединяется непосредственно к выходу драйвера с соблюдением условия:

• Iдрайвера – ток драйвера по паспорту, А;
• ILED – номинальный ток светодиода, А.

В качестве источника питания можно использовать даже одну пальчиковую батарейку на 1,5 В. Но для этого придётся собрать небольшую электрическую схему, которая позволит повысить напряжение питания до нужного уровня. О том, как это сделать, можно узнать из статьи «Как подключить светодиод от батарейки на 1,5 В».

Электрические цепи. Последовательное и параллельное соединения проводников

Подробности

Просмотров: 346

«Физика – 10 класс»

Как выглядит зависимость силы тока в проводнике от напряжения на нём?
Как выглядит зависимость силы тока в проводнике от его сопротивления?

От источника тока энергия может быть передана по проводам к устройствам, потребляющим энергию: электрической лампе, радиоприёмнику и др. Для этого составляют электрические цепи различной сложности.

К наиболее простым и часто встречающимся соединениям проводников относятся последовательное и параллельное соединения.

Последовательное соединение проводников.

При последовательном соединении электрическая цепь не имеет разветвлений. Все проводники включают в цепь поочерёдно друг за другом. На рисунке (15.5, а) показано последовательное соединение двух проводников 1 и 2, имеющих сопротивления R₁ и R₂. Это могут быть две лампы, две обмотки электродвигателя и др.

Сила тока в обоих проводниках одинакова, т. е.

I₁ = I₂ = I.         (15.5)

В проводниках электрический заряд в случае постоянного тока не накапливается, и через любое поперечное сечение проводника за определённое время проходит один и тот же заряд.

Напряжение на концах рассматриваемого участка цепи складывается из напряжений на первом и втором проводниках:

U = U₁ + U₂.

Применяя закон Ома для всего участка в целом и для участков с сопротивлениями проводников R1 и R2, можно доказать, что полное сопротивление всего участка цепи при последовательном соединении равно:

R = R₁ + R₂.         (15.6)

Это правило можно применить для любого числа последовательно соединённых проводников.

Напряжения на проводниках и их сопротивления при последовательном соединении связаны соотношением

Параллельное соединение проводников.

На рисунке (15.5, б) показано параллельное соединение двух проводников 1 и 2 сопротивлениями R₁ и R₂. В этом случае электрический ток I разветвляется на две части. Силу тока в первом и втором проводниках обозначим через I₁ и I₂.

Так как в точке а — разветвлении проводников (такую точку называют узлом) — электрический заряд не накапливается, то заряд, поступающий в единицу времени в узел, равен заряду, уходящему из узла за это же время. Следовательно,

I = I₁ + I₂.         (15.8)

Напряжение U на концах проводников, соединённых параллельно, одинаково, так как они присоединены к одним и тем же точкам цепи.

В осветительной сети обычно поддерживается напряжение 220 В. На это напряжение рассчитаны приборы, потребляющие электрическую энергию. Поэтому параллельное соединение — самый распространённый способ соединения различных потребителей. В этом случае выход из строя одного прибора не отражается на работе остальных, тогда как при последовательном соединении выход из строя одного прибора размыкает цепь. Применяя закон Ома для всего участка в целом и для участков проводников сопротивлениями R₁ и R₂, можно доказать, что величина, обратная полному сопротивлению участка ab, равна сумме величин, обратных сопротивлениям отдельных проводников:

Отсюда следует, что для двух проводников

Напряжения на параллельно соединённых проводниках равны: I₁R₁ = I₂R₂. Следовательно,

Обратим внимание на то, что если в какой-то из участков цепи, по которой идёт постоянный ток, параллельно к одному из резисторов подключить конденсатор, то ток через конденсатор не будет идти, цепь на участке с конденсатором будет разомкнута. Однако между обкладками конденсатора будет напряжение, равное напряжению на резисторе, и на обкладках накопится заряд q = CU

Рассмотрим цепочку сопротивлений R — 2R, называемую матрицей (рис. 15.6).

На последнем (правом) звене матрицы напряжение делится пополам из-за равенства сопротивлений, на предыдущем звене напряжение тоже делится пополам, поскольку оно распределяется между резистором сопротивлением R и двумя параллельными резисторами сопротивлениями 2R и т. д. Эта идея — деления напряжения — лежит в основе преобразования двоичного кода в постоянное напряжение, что необходимо для работы компьютеров.

Следующая страница «Примеры решения задач по теме «Закон Ома. Последовательное и параллельное соединения проводников»»

Назад в раздел «Физика – 10 класс, учебник Мякишев, Буховцев, Сотский»

Законы постоянного тока – Физика, учебник для 10 класса – Класс!ная физика

Электрический ток. Сила тока —
Закон Ома для участка цепи. Сопротивление —
Электрические цепи. Последовательное и параллельное соединения проводников —
Примеры решения задач по теме «Закон Ома. Последовательное и параллельное соединения проводников» —
Работа и мощность постоянного тока —
Электродвижущая сила —
Закон Ома для полной цепи —
Примеры решения задач по теме «Работа и мощность постоянного тока. Закон Ома для полной цепи»

Достоинства светодиодных лент

1. Экономное потребление электроэнергии.
2. Срок службы от 5 до 13 лет, превышающей традиционные источники света.
3. За счёт гибкости конструкции ленте придают любую форму.
4. Возможность увеличивать (подобрать) длину, добавляя шести или десятиметровыми кусками (по 3 или 5 диодов в каждом).
5. Потребляемая электроэнергия используется на излучение света, а не на подогрев прибора.
6. Нулевое мерцание и отсутствие ультрафиолета.
7. Устойчиво работает при колебаниях сетевого напряжения. Функционирует через блок питания при изменениях в пределах 130—160 вольт.
8. Широкий выбор световой гаммы сохраняется во весь период эксплуатации.
9. Простота монтажа.
10. Производители гарантируют качество светодиодных лент.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
