Выбор автомата автомата по мощности нагрузки и сечению провода

Выбираем автомат (УЗО) на стиральную машину

Современные стиральные машины автомат относятся к классу бытовой техники с повышенным уровнем энергопотребления. Максимальная потребляемая мощность происходит во время нагрева воды, и составляет от 2 до 3,5 киловатт. Электропроводка во многих жилых микрорайонах, особенно ранних построек не были рассчитаны на такое количество энергопотребления.

А сегодня стиральная машина имеется почти в каждой квартире. Перегрузки электросетей, скачки напряжения и прочие неисправности сетей могут привести к пожару или поломке дорогостоящей детали стиральной машины. Для защиты бытовой техники, необходимо ответственно относиться к правильной установке и подключению прибора.

Дешевле заблаговременно ставить специальный защитный автомат, чем ремонтировать или покупать новую стиральную машину.

Нужно ли для стиральной машины отдельное УЗО?

Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку.

Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты.

Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)

Как работает УЗО и что такое дифавтомат?

Прежде чем начинать пользоваться дорогой бытовой техникой, необходимо решить, какой способ для ее защиты будет наиболее эффективным.

Стандартное устройство защитного отключения состоит из:

  • пластикового корпуса;
  • трансформатора тока;
  • электромагнитного реле;
  • расцепителя тока;
  • механизма производящего самотестирование;
  • в новых приборах дополнительно имеются электромагнитные отсечки.

При нормальном состоянии сети реле не срабатывает, но если на электропроводку оказывается повышенная нагрузка, установленный автомат принудительно обесточивает цепь, разрывая ее.

Такая ситуация может возникнуть, когда в сети произошел скачек напряжения, человек дотронулся до оголенного провода, на проводку попадет вода. В случае, когда срабатывает защитный автомат, нет необходимости производит его замену. В отличие от плавких предохранителей, это устройство предназначено для многократного использования.

Максимальную защиту стиральной машины обеспечит современное устройство — дифавтомат, которое совмещает в себе стандартное узо и автомат. Помимо того, что этот прибор обеспечивает весь спектр необходимых защит, он еще и экономит место в распределительном щитке.

Как выбрать автомат для стиральной машины?

Как выяснилось, обычное УЗО для стиральной машины не способно защитить от всех рисков. Лучше ставить дифавтомат – прибор, которому под силу эта задача. Какой прибор защиты поставить и как правильно его выбрать? Ведь это достаточно новое устройство на рынке электроприборов. Чтобы грамотно подобрать и поставить подходящий дифавтомат, необходимо знать и учитывать несколько обязательных характеристик:

  1. Мощность. Как и при покупке любого устройства защиты, дифавтомат подбирается в соответствии с мощностью сети (однофазные и трехфазные);
  2. Номинальное напряжение. Характеристика, показывающая диапазон рабочих напряжений сети. В однофазной сети оно – 220 В, в трехфазной – 380 В;
  3. Номинал автомата и особенности расцепителей. Для бытовых электрических сетей специалисты рекомендуют выбирать автомат с характеристикой, обозначающей латинскую букву «С». Что касается цифрового обозначения, то для розеточной сети, как правило, выбирают дифавтомат С16, реже С25;
  4. Особенности встроенного УЗО. Наиболее эффективный дифавтомат со встроенным УЗО для стиральной машины считается класса А. Упрощенный, класса АС, для такого потребителя не всегда оказывается подходящим.
  5. Дополнительная защита. Если дифавтомат не оснащен специальной защитой от обрыва нулевого проводника, то при выходе из строя одного из проводников, УЗО часто не срабатывает на утечку тока.
  6. Номинальная сила тока. Опытные специалисты советуют ставить защиту на 0,03 Ампер. Конечно, устройство, рассчитанное на 0,01 Ампер надежнее, но и ценовая категория его выше. Для бытовых сетей, по факту, такая защита не требуется.

Немного теории

Из курса физики известно, что существует зависимость между электрической мощностью, силой тока и напряжением в электрической сети. В упрощённом виде эта зависимость выражается следующей формулой для однофазной сети:

W = I x V (1)

где            W – мощность тока в ваттах (Вт);

I – сила тока в амперах (А);

V – напряжение в вольтах (В).

В данном случае нас будет интересовать сила тока, поскольку по этому параметру часто подбирается автомат защиты электросети и характеристики электропроводки. Для удобства преобразуем вышеприведённую формулу в выражение:

I = W / V (2)

В качестве примера рассчитаем силу тока для нагрузки, которую дают на электросеть упомянутые выше энергоёмкие потребители. Их суммарная мощность составит порядка 6 кВт, и при напряжении 220 В мы получим силу тока в цепи:

I = 6000 Вт / 220 В = 27,3 А

Для трёхфазной схемы подключения формула (2) примет следующий вид:

I = W / 1,73V (3)

Это изменение вызвано тем обстоятельством, что при равной нагрузке и равномерном распределении мощности по фазам ток в трёхфазной сети будет втрое меньше. Таким образом, при той же суммарной мощности в 6 кВт, но при напряжении 380 В, сила тока в цепи будет равна:

I = 6000 Вт / (1,73 х 380 В) =  9,1 А

Получив данный показатель, можно приступать к подбору автоматического выключателя, обеспечивающего защиту сети от перегрузки.

Компании производители и марки

Автомат однополюсной ABB 1P C25

Прежде чем выбрать и купить автоматический выключатель C25, следует ознакомиться с представляющими их фирмами и ценой. Известные производители приборов:

  • Шведско-швейцарская компания ABB, по праву считающаяся лидером на рынке электротехнической продукции данного класса.
  • Автоматические выключатели от Legrand (Франция) не уступают по качеству предыдущей марке, стоимости примерно сравнимы по величине.
  • Изделия еще одной французской фирмы (Schneider Electric) хорошо знакомы отечественному потребителю, прекрасно отзывающемуся об этом товаре.

Цена автомата С25 на отечественном рынке колеблется от 100 р. до 100 тыс.р. в зависимости от количества полюсов, фирмы и марки.

Шаг №4 – Неисправный автомат

А что делать, если автомат не включается даже со всеми отключенными приборами и освещением в квартире? Здесь могут быть два варианта:

короткое замыкание в эл.проводке

сломался механизм выключателя

Некоторые дешевые китайские модели (обычно желтой раскраски), служат буквально до первого серьезного КЗ. Фактически выключатель играет роль “пробок”.

Один раз сработал и все, больше вы его не включите, потому что у него что-то сломалось внутри механизма. Чтобы это выяснить придется откинуть отходящий провод от клеммы и попытаться включить автомат без эл.проводки.

Для этого индикаторной отверткой проверяете откуда приходит напряжение, сверху или снизу. А оно может приходить как на верхнюю клемму, так и на нижнюю!

Все зависит от монтажника, который собирал щиток. Откручиваете отходящий провод и вытаскиваете его из автомата.

После чего вновь пробуете его включить. Если включился – у вас короткое замыкание в проводке. Если нет – меняйте автоматический выключатель на другой.

Еще одна беда дешевых аппаратов защиты – быстрый износ биметаллической пластины. Из-за перегрева она быстро меняет свою первоначальную форму (изгиб) и будет срабатывать при гораздо меньших токах, на которые изначально рассчитана.

То есть, автомат на 16А будет уже отключаться при токах 12-13А, а то и меньше.

Выбор автомата по току короткого замыкания КЗ

Выбор автоматического выключателя для защиты от КЗ (короткого замыкания) осуществляется на основании расчетного значения тока КЗ в конце линии. Расчет относительно сложен, величина зависит от мощности трансформаторной подстанции, сечении проводника и длинны проводника и т.п.

Из опыта проведения расчетов и проектирования электрических сетей, наиболее влияющим параметром является длинна линии, в нашем случае длинна кабеля от щитка до розетки или люстры.

Т.к. в квартирах и частных домах эта длинна минимальна, то такими расчетами обычно пренебрегают и выбирают автоматические выключатели с характеристикой «C», можно конечно использовать «В», но только для освещения внутри квартиры или дома, т.к. такие маломощные светильники не вызывают высокого значения пускового тока, а уже в сети для кухонной техники имеющей электродвигатели, использование автоматов с характеристикой В не рекомендуется, т.к. возможно срабатывание автомата при включении холодильника или блендера из-за скача пускового тока.

Пример выбора автоматического выключателя

Имеем группу от щитка к которой планируется подключить посудомоечную машину -1,6 кВт, кофеварку – 0,6 кВт и электрочайник – 2,0 кВт.

Считаем общую нагрузку и вычисляем ток.

Нагрузка = 0,6+1,6+2,0=4,2 кВт. Ток = 4,2*5=21А.

Смотрим таблицу выше, под рассчитанный нами ток подходят все сечения проводников кроме 1,5мм2 для меди и 1,5 и 2,5 по алюминию.

Выбираем медный кабель с жилами сечением 2,5мм2, т.к. покупать кабель большего сечения по меди не имеет смысла, а алюминиевые проводники не рекомендуются к применению, а может и уже запрещены.

Смотрим шкалу номиналов выпускаемых автоматов — 0.5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63.

Автоматический выключатель для нашей сети подойдет на 25А, так как на 16А не подходит потому что рассчитанный ток (21А.) превышает номинал автомата 16А, что вызовет его срабатывание, при включении всех трех электроприемников сразу. Автомат на 32А не подойдет потому что превышает ДДТ выбранного нами кабеля 25А., что может вызвать, перегрев проводника и как следствие пожар.

Подбор номинала автоматического выключателя по току и мощности нагрузки

Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:

1000 Вт / (220 В х 0,95) = 4,78 А

Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:

Мощность, кВт 2 4 6 8 10 12 14 16
Сила тока, А 10 20 30 40 50 60 70 80

Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):

Схема подключения Номиналы автоматов по току
  10 А 16 А 20 А 25 А 32 А 40 А 50 А 63 А
Однофазная, 220 В 2,2 кВт 3,5 кВт 4,4 кВт 5,5 кВт 7,0 кВт 8,8 кВт 11 кВт 14 кВт
Трёхфазная, 380 В 6,6 кВт 10,6 13,2 16,5 21,0 26,4 33,1 41,6

Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.

В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.

В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.

На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.

Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.

Вводной автомат для частного дома

Время-токовые характеристики

Время-токовая характеристика показывает, через какое время и при каком токе отключится автомат. Эти характеристиками также называют кривыми отключения или токо-временными характеристиками. Что точнее, поскольку именно от тока зависит, через какое время отключится автомат.

Кривые отключения или токо-временные характеристики

Поясню эти графики. Как я уже говорил выше, у защитного автомата есть два вида защиты – тепловая (от перегрузки по току) и электромагнитная (от КЗ). На графике работа тепловой защиты – это участок, который плавно спускается. Электромагнитная – кривая резко обрывается вниз.

Тепловая работает медленно (например, если ток превышает номинал в два раза  автомат выбьет примерно через минуту), а электромагнитная – мгновенно. Для графика В это мгновение “начинается”, когда ток превышает номинал в 3-5 раз, для категории С – в 6-10 раз, для D (не показан, поскольку в быту не применяется) – в 10-20 раз.

Как это работает – можно пофантазировать, что будет, если ток будет превышать номинал в 5 раз, а защита стоит с характеристикой “С”, как во всех домах. Автомат выбьет только через 1,5-9 секунд, как повезёт. За 9 секунд поплавится изоляция, и проводку надо будет менять. В данном случае поэтому КЗ лучше, чем перегруз.

При включении скважины

При использовании скважинного насоса бывают ситуации, когда в момент его включения автомат в щитке выбивает или отключается с определенной выдержкой времени. При этом насос останавливается и не подает воду.

Эксперты выделяют несколько причин:

  1. Перегорели обмотки в движке насоса. Не секрет, что качество изделия зависит от цены. Бюджетные модели долго не служат и выходят из строя через 1-2 года эксплуатации (иногда меньше). Некоторые устройства быстро сгорают из-за повреждения автоматики, к примеру, из-за клина реле, контролирующего давление. В случае повреждения оно не может отключить насос, который работает без остановки и в итоге перегорает.
  2. Поврежден подводящий кабель, по которому к скважине подается напряжение. К примеру, провод может перетереться, из-за чего возникает КЗ. При этом сам насос исправен и после замены кабеля продолжает выполнять возложенные на него задачи. Известны случаи, когда кабель и вовсе оказался бракованным.
  3. Вода попала в колодку, где соединяются провода (находится на корпусе скважины). Как правило, проблема происходит в весеннюю пору при таянии снегов.

При выбивании автомата в момент включения скважины нельзя торопиться с заменой устройства. Возможно, причина кроется в чем-то другом.

Расчет количества автоматов

Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:

Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:

  • Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
  • Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
  • Аналогично построена защита розеток и стиральной машины.
  • Выделен отдельный автомат для отключения для электрической плиты.

Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.

На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.

В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:

  • один АВ предохраняет линию освещения коридора и обеих комнат;
  • второй установлен на освещение кухни, туалета и ванной;
  • отдельно защищается линия, которая питает бойлер;
  • следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.

Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.

На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.

Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.

Пример показан на нижеприведенном рисунке:

Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.

Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

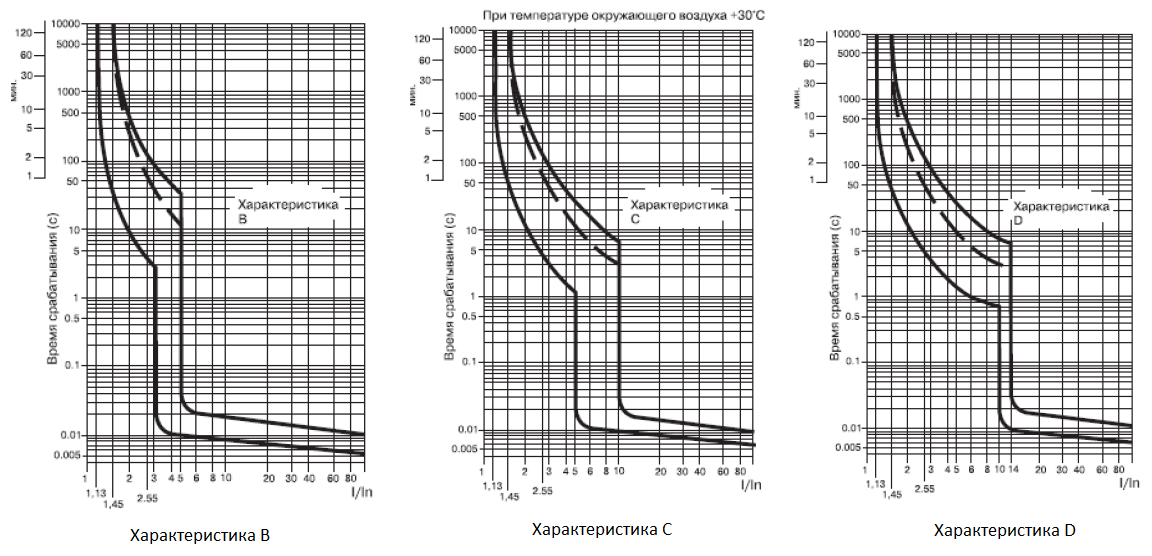

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей. Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца

Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Выбор

Критерии выбора автоматических выключателей:

  1. Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
  2. Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
  3. Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.

Схема подключения автоматов к проводке типовой квартиры

На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.

На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.

  1. Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
  2. Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.

Автоматы с разным количеством полюсов

Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).

Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты). У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников

Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке

У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.

Шаг №2 — Отключение приборов

Когда вы убедились, что в щитке все в порядке, возвращаетесь в квартиру и вытаскиваете из розеток все эл.приборы, плюс отключаете везде освещение.

Самая частая причина отключения автомата (более 90%) – неисправность одного из эл.приборов в квартире.

Далее мы будем рассматривать вопрос именно короткого замыкания, а не перегрузки. Это когда на один автомат маленького номинала вы “навешиваете” большое количество эл.приборов.

Естественно, что он будет выбивать. Решается данная проблема элементарно – отключением из розетки самой мощной нагрузки.

Выявляется такая беда тоже довольно просто. Автомат, сработавший от перегрузки, будет очень сильно греться.

Особенно в его нижней части, где расположена биметаллическая пластинка. Вы это реально можете ощутить даже рукой без каких-либо приборов.

Выключатель, сработавший от перегрузки, может даже сразу и не включиться, пока не остынет. Аппарат защиты, выбивший от короткого замыкания, как правило остается холодным.

Кстати, такая же беда будет наблюдаться и при плохом контакте на клемме. Вы вроде бы ничего мощного в розетки не включаете (нагрузка такая же, как и была), а автомат не сразу, но по истечении какого-то времени выбивает.

Проверяйте нагрев боковых стенок выключателя и при необходимости подтяните винтовой зажим. Он скорее всего будет ослаблен.

Ошибка!
В редких случаях горе монтажники жилу провода зажимают вместе с изоляцией!

Из-за этого авт. выкл. также будет греться.

Длительный нагрев можно определить даже по цвету зажимных винтов. Они будут явно отличаться между собой.

При повреждении в домашних приборах ищем предполагаемого виновника КЗ. Это может быть что угодно:

эл.титан или бойлер

обычная люстра или плафон бра

измельчитель отходов

стиральная машинка

проточный водонагреватель

Только после того, как вы отключили все эл.приборы можно попробовать включить автомат.

Ошибка!
Обратите внимание, некоторые мощные приборы могут быть подключены напрямую без всяких розеток!

Например, та же самая эл.плита или варочная поверхность.

И отключение их кнопочками на панели управления ничего не даст. Придется откидывать жилы кабеля непосредственно с клемм.

Если же автомат после всех манипуляций включился удачно, возвращаетесь в квартиру и поэтапно запускаете все эл.приборы.
