Основные оптико-электронные характеристики CREE XM-L U2
Оптические характеристики – это поток и сила (интенсивность) света, яркость, уровень освещенности, светоотдача. У светодиодов CREE XML эти показатели одни из самых лучших на рынке.
XM-L U2
Световая температура у этих диодов нейтральная или холодная (5000-8300 К), но они ярче, чем изделия с бином Т6. При токе 700 мА поток света 300-320 лм, при 1А – 413-440 лм, при 1,5 А – 585-624 лм, при 2 А – 795-1040 лм. Свет излучается под углом 125 градусов.
XM-L T6
Световая температура для любого из 6-и наборов Т6 (50, 51, 53, E1, E2 и E3) 5000-8300 К. Свет рассеивается под углом 120°. При токе 700 мА световой поток 280-300 лм, при 1 А – 385-413 лм, при 1,5 А – 546-585 лм, при 2 А –910-975 лм. Индекс цветопередачи 70-90 Ra. При превышении температуры на p-n переходе яркость снижается на 15-20%.
Технические характеристики светодиодов Xlamp CREE XM-L
Технические характеристики Xlamp CREE XM-L предполагают уникальное сочетание высокой эффективности при большом токе и маленьком размере чипа. Мы можем получить порядка 1000 люмен с эффективностью более 100 Лм / Вт при 3А и размерах 5мм*5мм. Если сравнивать с линейкой светодиодов XP-G, то они сильнее на 20 процентов.
Наиболее часто XM-L используют в проектировании основного освещения офисов и магазинов, крытой световой рекламе и освещении проезжей части ( в фонарях ).
Именно за счет уникальных характеристик, в частности высокой светоотдачи, можно существенно снизить стоимость всей осветительной конструкции, ведь нам понадобится меньшее количество светодиодов и можно экономить на оптике.
По цветовой характеристике можно разделять на теплые белые, холодные белые и нейтральные тона. А вот с цветопередачей тут не много хуже. В частности, от стандартной цветопередачи до CRI 90 выпускаются только теплые белые варианты. Нейтральный и холодный можно приобрести только со стандартным коэффициентом цветопередачи.
| CRI | Цветовая температура (К) | ||
| Теплый белый 2700-4000 | Нейтральный белый 3700-5000 | Холодный белый 5000-8300 | |
| Standart | + | + | + |
| Min 80 | + | ||
| Min 85 | + | ||
| Min 90 | + |
Какие светодиоды используют в мощных фонариках?
Под мощными фонарями подразумеваются современные фонари различных типов начиная от тех, что размером с палец, заканчивая огромными поисковыми фонарями.
В такой продукции в 2017 году актуальна марка Cree. Это название американской компании. Её продукция считается одной из наиболее передовых в области светодиодной техники. Альтернативой являются LED от производителя Luminus.
Такие вещи значительно превосходят светодиоды с китайских фонариков.
Какие светодиоды Cree в фонариках устанавливаются наиболее часто?
Модели носят название состоящие из трёх четырёх символов, разделённых дефисом. Так диоды Cree XR-E, XR-G, XM-L, XP-E. Модели XP-E2, G2 чаще всего используются для небольших фонариков, а XM-L и L2 – очень универсальные.
Их используют, начиная от т.н. EDC фонарей (для повседневного ношения) – это маленькие фонари размером меньше ладони, до серьёзных поисковых фонарей большого размера.
Давайте рассмотрим характеристики мощных светодиодов для фонариков.
| Название | Cree XM-L T6 | Cree XM-L2 | Cree XP-G2 | Cree XR-E |
| Фото | ||||
| U, В | 2,9 | 2,85 | 2,8 | 3,3 |
| I, мА | 700 | 700 | 350 | 350 |
| P, Вт | 2 | 2 | 1 | 1 |
| Рабочая температура, °C | Ремонт фонариков |
К сожалению цена таких фонариков довольно большая, как и самих диодов. И не всегда есть возможность приобрести новый фонарь, в случае поломки. Давайте разберемся как поменять светодиод в фонарике.
Для ремонта фонарика необходим минимальный набор инструментов:
Чтобы добраться до источника света нужно отвинтить головную часть фонаря, она обычно закреплена на резьбовом соединении.
В режиме проверки диодов или измерения сопротивления проверьте исправность светодиода. Для этого прикоснитесь щупами черным и красным к выводам светодиода, сначала в одном положении, а затем поменяйте местами красный и черный.
Если диод исправен – то в одном из положений будет низкое сопротивление, а в другом – высокое. Таким образом вы определяете, что диод исправен и проводит ток только в одном направлении. Во время проверки диод может излучать слабый свет.
В противном случае в обеих положениях будет короткое замыкание или высокое сопротивление (обрыв). Тогда нужна замена диода в фонаре.
Теперь нужно выпаять светодиод из фонаря и, соблюдая полярность, впаять новый. Будьте внимательны при выборе светодиода, учтите его потребление тока и напряжение, на которое тот рассчитан.
Если вы будете пренебрегать этими параметрами – в лучшем случае фонарик будет быстро садиться, в худшем – драйвер выйдет из строя.
Как подобрать драйвер для светодиодов
Разобравшись с принципом работы led driver, осталось научиться их правильно выбирать. Если ты не забыл основ электротехники, полученных в школе, то дело это нехитрое. Перечислим основные характеристики преобразователя для светодиодов, которые будут участвовать в выборе:
- входное напряжение;
- выходное напряжение;
- выходной ток;
- выходная мощность;
- степень защиты от окружающей среды.
Прежде всего, необходимо решить, от какого источника будет питаться твой светодиодный светильник. Это может быть сеть 220 В, бортовая сеть автомобиля или любой другой источник как переменного, так и постоянного тока. Первое требование: то напряжение, которое ты будешь использовать, должно укладываться в диапазон, указанный в паспорте на драйвер в графе «входное напряжение». Кроме величины, нужно учесть и род тока: постоянный или переменный. Ведь в розетке, к примеру, ток переменный, а в автомобиле – постоянный. Первый принято обозначать аббревиатурой АС, второй DC. Почти всегда эту информацию можно увидеть и на корпусе самого прибора.
Далее переходим к выходным параметрам. Предположим, у тебя есть три светодиода на рабочее напряжение 3.3 В и ток 300 мА каждый (указано в сопроводительной документации). Ты решил сделать настольную лампу, схема соединения диодов последовательная. Складываем рабочие напряжения всех полупроводников, получаем падение напряжения на всей цепочке: 3.3 * 3 = 9.9 В. Ток при таком соединении остается тем же – 300 мА. Значит, тебе нужен драйвер с выходным напряжением 9.9 В, обеспечивающий стабилизацию тока на уровне 300 мА.
Конечно, именно на это напряжение прибор найти не удастся, но это и не нужно. Все драйверы рассчитаны не на конкретное напряжение, а на некоторый диапазон. Твоя задача – уложить свое значение в этот диапазон. А вот выходной ток должен точно соответствовать 300 мА. В крайнем случае он может быть несколько меньше (лампа будет светить не так ярко), но никогда не больше. Иначе твоя самоделка сгорит сразу либо через месяц.
Идем дальше. Выясняем, какой мощности драйвер нам нужен. Этот параметр должен как минимум совпадать с потребляемой мощностью нашей будущей лампы, а лучше превышать это значение на 10-20%. Как рассчитать мощность нашей «гирлянды» из трех светодиодов? Вспоминаем: электрическая мощность нагрузки – это ток, идущий через нее, умноженный на приложенное напряжение. Берем калькулятор и перемножаем общее рабочее напряжение всех светодиодов на ток, предварительно переведя последний в амперы: 9.9 * 0.3 = 2.97 Вт.
Последний штрих. Конструктивное исполнение. Прибор может быть как в корпусе, так и без него. Первый, естественно, боится пыли и влаги, и в плане электробезопасности он не лучший вариант. Если ты решил встроить драйвер в лампу, корпус которой является хорошей защитой от окружающей среды, тогда подойдет. Но если корпус лампы имеет кучу вентиляционных отверстий (светодиоды должны охлаждаться), а само устройство будет стоять в гараже, то лучше выбрать источник питания в собственном корпусе.
Итак, нам нужен светодиодный драйвер со следующими характеристиками:
- питающее напряжение – сеть 220 В переменного тока;
- выходное напряжение – 9.9 В;
- выходной ток – 300 мА;
- выходная мощность – не менее 3 Вт;
- корпус – пылевлагозащитный.
Отправляемся в магазин и смотрим. Вот он:
Причем не просто подходящий, а идеально соответствующий запросам. Слегка пониженный выходной ток продлит жизнь светодиодов, но на яркости их свечения это абсолютно никак не отразится. Потребляемая мощность упадет до 2.7 Вт – будет запас мощности драйвера.
Максимальная рабочая температура
Рабочая температура — одна из важнейших характеристик светодиода. При работе выделяется большое количество тепла, переизбыток которого может привести для начала к падению интенсивности светоизлучения, а в дальнейшем и к полной порче светодиода. Некоторые сверхяркие кристаллы способны разогреваться до температуры 150˚ С.
Производители ввели понятие «максимальная рабочая температура» для определения пределов температурного режима, в котором работа лед источника будет оптимальной. Значение допустимой температуры обозначаются в общих паспортных данных.
Для борьбы с избыточной температурой применяются алюминиевые и медные термоотводящие радиаторы. Маломощные SMD светодиоды монтируются на плату (подложку), которая также выступает и в роли охладителя. Для улучшенной теплоотдачи место соединения светодиода и радиатора смазывается термопастой.
Характеристики Cree XM-L T6, XM-L2, XP-L
Однокристальный диод с высоким КПД. Имеет стандартные для диодов этой серии размеры 5ммх5мм, высота 2,1мм и стандартное посадочное основание. Показатели мощности рабочего тока находятся в пределах от 700 до 3000 Ватт. Имеет высокий уровень светоотдачи порядка 120 люменов на каждый Ватт. Цветовая палитра излучения дает нейтральный и холодный белый свет от 5000 К до 8300 К. Угол рассеивания луча составляет 125°. Уровень рабочего напряжения колеблется в пределах 3 – 10 Вт. При максимальной температуре внешней среды + 15О снижение яркости светового потока составляет не более 15 – 20%.Xml T6 — весьма удачный по характеристикам экземпляр. Однако, довольно дорогой. Он подойдет тем, кто выбирает фирменное качество и ценит товар в том числе за бренд.
СветодиодCree XM-L2
Твердотельный мощный диод нового поколения. Используется при производстве мощных аккумуляторных и ручных фонарей, велосипедных фар. Отличается от базовой модели XM-L серебристым цветом подложки. Имеет аналогичные исходнику размеры 5х5 мм и форму посадочного основания. Технологический отбор производится при температурном показателе переходности 85°C, это облегчает проверку характеристик прибора в процессе эксплуатации. Цветовая палитра излучения дает нейтральный и холодный белый свет от 2700 К до 8300 К. Коэффициент полезного действия по сравнению с исходной моделью увеличен на 15 – 20 %. Светодиод дает более выраженную интенсивность светового луча при меньшем теплоотведении. Светоотдача при базовых показателях тока 700 мА составляет 150 лм/Вт. Предельный показатель рабочего тока 3 А. По сравнению с базовой моделью xm-l яркость исходящего потока света этой модели была увеличена на 20%. Но при этом уменьшен теплоотвод. Что позволяет фирмам, производящим осветительное оборудование создавать меньшие по объему, но более яркие фонари.
Светодиод Cree XP-L
Модель XP-L отличается, по сравнению с диодами этой серии, минимальными размерами 3,45х3,45 мм при высоте 1 мм. При этом несомненным достоинством является высокая мощность – до 10 Вт. Линза светодиода XP-L практически аналогична XM-L, единственное отличие – усеченные боковые грани оптического элемента. Оптическая ось совместима с геометрическим центром корпуса, что значительно упрощает конструкцию вторичной оптической системы и обеспечивает их максимальную совместимость. Угол светового потока равен 125°. Посадочная площадка аналогична моделям XT-E и XP-G, что обеспечивает их взаимозаменяемость. Светодиод XP-L активно используется при производстве мощных фонарей такими брендами, как UltraFire, Police, Bailong, Nitercore, Olight, Imalent. Этот диод – весьма интересная новинка. Миниатюрные размеры при высокой производительности – его главная особенность. Может быть собран в довольно обширные матрицы.
Подведём итоги:
Из сравнения характеристик этих светодиодов мы можем отметить, что светодиод XM-L T6 является сейчас наиболее массовым диодом, с хорошими показателями светоотдачи к ватту и отличным соотношению цены и качества. Светодиод XM-L2 уже более новое поколение, имеет такие же физические размеры на подложке, как и XM-L, при этом яркость исходящего потока света удалось увеличить на 20% еще и уменьшив его нагрев. Серия светодиодов XPL – это самая лучшая разработка компании Cree на данное время. Диод серии XPL даже визуально можно отличить от прошлых серий, это самый миниатюрный диод в своем классе, высокая плотность кристала позволяет повысить светоотдачу. Во всех температурных режимах он демонстрирует лучшую эффективность в сравнении с поколением диодов XM-L2 до 7.5% и лучше справляется с высокими температурами. Безусловно можно сказать, что за этим диодом, сочетающим минималистичный размер, большую мощность и высочайщую светоотдачу, будущее компании Cree.
Спецификации на LatticeBright
Покажу пример спецификаций (даташит)на подделку от LatticeBright. Маркировка бинов такая же, как у настоящих, чтоб сложнее было отличать. Бины выше чем T2 скорее всего работают за счет превышения номинального тока, то есть разгон.
Информация по параметрам очень скудная:
- не написано, при какой температуре измерены показатели светового потока. Cree обычно делает при 85°, китайцы при 25°. Если они это не указали, значит есть что скрывать, показатель очень важный;
- максимальная температура ядра 125° для всех моделей LB, у оригиналов Cree 150°. Разница в 25 очень существенная, например для автоламп с небольшим радиатором;
- номинальный световой поток указана в 220лм при токе 700мА и цветовой температуре 8000К, чем выше цветовая, тем выше светоотдача;
- индекс цветопередачи очень низкий CRI70, при норме в CRI80;
Перечислил основные нехорошие и важные моменты, за счет которых скрываются реальные параметры.
Таблица напряжения светодиодов
Чтобы светодиод обеспечивал при работе все характеристики, заданные его конструкцией и технологией изготовления, ему нужно обеспечить расчетное электропитание. Например, подать на его анод и катод напряжение, которое будет немного больше прямого напряжения p-n перехода. Избыток напряжения следует «погасить» на последовательно включенном резисторе. Резистор называется токоограничивающим. Он служит для того, чтобы не допустить превышения тока через p-n переход.
Таблица. Прямое напряжение p-n перехода светодиода цветного свечения.
| Цвет свечения | Напряжение рабочее, прямое, В |
| белый | 3,5 |
| красный | 1,63–2,03 |
| оранжевый | 2,03–2,1 |
| желтый | 2,1–2,18 |
| зеленый | 1,9–4,0 |
| синий | 2,48–3,7 |
| фиолетовый | 2,76–4 |
| инфракрасный | до 1,9 |
| ультрафиолетовый | 3,1–4,4 |
Мощные светодиоды, их характеристики
Мощные светодиоды на основе COB-матриц. У крупных моделей в углах корпуса имеются отверстия для крепления. Модели небольших размеров крепятся пайкой на печатную плату.
В дополнение к обычным характеристикам светодиодов у мощных моделей добавляются несколько дополнительных характеристик:
- номинальная мощность, Вт;
- размер чипа, мм;
- номинальный рабочий ток кристалла или матрицы;
- срок службы, связанный со стандартами L 70, L80 и др.
Маломощные светодиоды
По величине потребляемой мощности – это светодиоды от 0,05 до 0,5 Вт, рабочий ток – 20-60 мА (средней мощности – 0,5-3 Вт, ток 0,1-0,7 А, большой – более 3 Вт, ток 1 А и более).
Конструктивно к маломощным светодиодам относятся несколько групп LED-излучателей света:
- светодиоды в корпусах SMD обычные и сверхъяркие;
- диоды типа DIP в цилиндрических корпусах – для монтажа в отверстия печатных плат;
- в корпусах типа «пиранья» – для монтажа в отверстия.
Маломощные светодиоды в разных корпусах.
На картинке светодиоды сверху вниз:
- В цилиндрических корпусах типа DIP – с гибкими проволочными выводами для пайки в отверстия платы.
- В корпусах типа «пиранья», они же Superflux, пайка в отверстия.
- В корпусах с планарными выводами для монтажа на контактные площадки одно- и двухсторонних печатных плат или в «колодцы» многослойных плат.
Принцип работы или что обеспечивает свет
Подключая к p-n переходу постоянное напряжение определенной величины и полярности, вызывают в переходе электрический ток в виде встречного потока носителей электрического заряда — «дырок» – положительных «частиц» и электронов – отрицательных. При встрече этих потоков в p-n-переходе происходит их рекомбинация или слияние. В «дырку» попадает свободный электрон с повышенной энергией, и она исчезает.
Схема работы светодиода.
Справа n-полупроводниковая часть кристалла, «обогащенная» свободными электронами, слева – p-полупроводниковая часть с положительными «частицами» – «дырками».
Энергия высвобождается в виде квантов света. Они эмиттируются, т.е. излучаются из торца кристалла. Поток квантов попадает на отражатель. Его полированная поверхность отражает свет в нужном направлении. Особой конфигурацией поверхности формируют требуемую диаграмму направленности светового потока.
Схема получения света в p-n-переходе.
Напряжение для питания перехода прикладывается «+» – к аноду диода, который на электрических схемах изображается треугольником, а «-» – к катоду, изображаемому поперечной черточкой.
Характеристики и сферы применения светодиодов Cree XML T6
Одним из самых мощных светодиодов в мире, существующих на сегодняшний день, является xml t6 от американского производителя Cree. С момента выпуска, в 2011 году, он до сих пор остается наиболее востребованным среди потребителей и изготовителей осветительной техники. Однако следует иметь ввиду, что множество фирм-однодневок могут выдавать свою продукцию только внешне схожую с представленной моделью, но лишенных всех ее преимуществ.
Чтобы избежать покупки подделки, каждый должен знать, каковы главные параметры оригинала, чем он отличается от аналогов, какой драйвер ему необходим для работы и в каких областях его применяют. Рассмотрим эти и некоторые другие особенности светодиода более подробно.
Размер кристалла
В общих характеристиках светоизлучающих диодов можно встретить значение размера кристалла. Эта величина измеряется в Милах (mil), 1 mil соответствует 0,0254 мм. Стандартные размеры квадрата кристалла 24×24, 24×40, 35×35 и 40×40 mil. Считается, чем больше его площадь, тем больше потребляемая мощность, при этом снижается нагрев при работе и увеличивается предел перегрузки. Для сравнения размеры 40×40mil соответствуют 1,143 × 1,143 мм и потребляют около 1 Вт.
Естественно, большое значение имеет материал для изготовления и условия, при которых кристалл выращивался. Также значение имеет качество калибровки. Это к тому, что себе дешевле приобретать светодиоды известных брендов, показатели многих китайских лед источников света завышены.
Какой драйвер нужен
Значение яркости,
плотности и прочих свойств светового потока xml t6 задается параметрами его
драйвера. Официальный производитель рекомендует, чтобы устройство имело
следующие характеристики:
- Напряжение входного тока – 4,2 вольт.
- Сила выходного тока – не более 3 ампер.
Главное, что должен обеспечивать подобный драйвер –это строгая стабилизация параметров входного и выходного тока. Только в таком случае светодиод xml t6 способен проявлять заданные изготовителем светотехнические параметры и заложенный в него большой срок службы.
Помимо однорежимного устройства, бывают модели, позволяющие изменять рабочие характеристики с целью изменения мощности свечения. Однако необходимо проверять, чтобы изменяемые параметры находились в рамках, установленных производителем значений.
Цветовые бины группы T6 и наборы поставки
Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931.
Разница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.
Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.
Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки.
Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).
Плюсы и минусы светодиодов CREE
Основными достоинствами светодиодов являются их низкое энергопотребление и длительный срок службы — производитель гарантирует 100 000 часов работы, что составляет 50 жизненных циклов обычной лампы накаливания (или около 5 – для люминесцентной лампы).
Из минусов можно отметить высокую стоимость светодиодных светильников – при мощности 45 Вт их стоимость составляет от 2000 р без учета стоимости блока питания, при том, что аналогичные светильники на люминесцентных лампах стоят от 400 до 700 р. Хотя следует отметить, что по соотношению цена/качество светодиоды CREE не имеют аналогов.
Еще одним недостатком светодиодов является специфичный характер спектра их свечения, неприятный некоторым людям. Этот недостаток дополняется еще тем фактом, что они дают направленное излучение, то есть для получения привычной освещенности в помещении потребуется больше светильников, чем при использовании традиционных источников освещения.
Третий недостаток заключается в том, что для стабильной работы светодиодных светильников требуются источники питания и охлаждения, стоимость которых сопоставима со стоимостью самих светильников. Таким образом, срок окупаемости светодиодной техники составляет порядка нескольких лет.
Как отличить оригинальный от подделки
На сверхярких светодиодах в основном собирают дорогие многофункциональные фонари, например Ultrafire. У некоторых фонарей, например на Aliexpress, китайцы указывают такую высокую яркость, как будто используют инопланетные технологии. Чтобы установить истинную яркость, необходимо по марке светодиода узнать его номинальный световой поток. Кроме фонарей на оригинальных, китайцы продают большое количество фонариков на поддельных элементах. Поддельный по внешнему виду может напоминать оригинальный, но точного сходства нет. Соответственно, его качество ниже, и срок службы будет гораздо меньше, потому что они могут преждевременно выходить из строя из-за невысокого качества.
Один из самых простых способов определить, что китаец обманывает, это посмотреть спецификации (datasheet) на оригинальный и сравнить размеры. Как правило, поддельный больше по размерам, чтобы обеспечивать необходимый световой поток. По сравнению с оригиналом у него меньше количество Люмен на Ватт. Купив такой фонарь, не стоит расстраиваться, вы просто получили товар, который соответствует потраченной сумме.
Как выбрать фонарь с таким светодиодом: примеры моделей
Как уже было написано выше, светодиоды серии Сree XML T6 используются в качестве источника света в различных светотехнических приборах, а рядовому пользователю они знакомы по ручным фонарикам, используемым в бытовых целях.
Фонарь UltraFire XML T6 – это надежный светотехнический прибор, основными особенностями которого являются:
- продолжительный режим использования (до 100 тысяч часов работы);
- фокусировка светового потока;
- питание от встраиваемого аккумулятора или батареек;
- 5 режимов работы: максимальная, средняя и слабая мощность, стробоскоп, режим «SOS».
При выборе серии Сree XML T6 критериями выбора являются такие показатели, как:
- Технические характеристики – , расстояние излучаемого света, габариты и вес.
- Емкость аккумулятора и возможность его зарядки, а также возможность использования батареек.
- Срок эксплуатации фонаря.
- Стойкость к внешним механическим воздействиям.
- Водонепроницаемость.
Фонарик «UltraFire XML T6» выпускается в классической форме и в налобном исполнении, что расширяет возможности его использования.
Корпус выполнен из алюминиевого сплава и имеет раздвижную конструкцию, а линза изготовлена из пластика. Угол освещения фонарика изменяется путем прокручивания, что достигается ростом фокусного расстояния прибора.
Основные технические характеристики модели приведены в нижеследующей таблице:
|
Световой поток,
Лм |
Рабочее напряжение,
В |
Формат аккумулятора |
Вес,
грамм |
Габариты,
мм |
| 1200 | 3,6 – 4,5 | 18650 | 97 | 125-137×34 |
Светодиоды серии Сree ХM-L T6 являются наиболее востребованными в линейке ярких led источников света. Благодаря популярности этой модели на рынке светотехнических изделий представлено большое количество подделок Сree ХM-L T6, несоответствующих заявленным характеристикам оригинальных приборов. Именно этот факт требует особой внимательности при покупке Сree ХM-L T6 или товаров с их использованием.
0%
Для каких целей тебе нужен фонарь?
Охрана открытых объектов.
Серьезные походы и спасательные операции.
Охота, рыбалка, отдых на природе.
Изредка подсветить дорогу
Подсветить ступеньки в подъезде, замочную скважину и т.п.
Освещение в палатке, зимовье и т.п.
На какую дальность фонарь должен уверенно «бить»?
Не более метра
1-5 м.
10-20м.
5-10 м.
Выбираем правильный фонарь
Вам подойдет мощный тактический многорежимный фонарь
Вам подойдет компактный тактический фонарь
Вам подойдет фонарь-лампа с большим углом рассеивания
Вам подойдет карманный туристический фонарик
Вам подойдет миниатюрный фонарик
Вам подойдет налобный фонарь
Перепройти тест!
Предыдущая
СветодиодыВсе типы SMD-светодиодов их технические характеристики и маркировки
Следующая
ФонарикиКак зарядить шахтерский фонарь и какими они бывают?
Спасибо, помогло!Не помогло
Основные технические характеристики
Отличительной чертой фирменных диодов Cree T6 LED считается теплоотводящая подложка зеленого цвета, на которой находится кристалл размером 5 × 5 мм. Корпус полусферический, из прозрачного термостойкого пластика, по высоте 3,2 мм обеспечивает угол облучения 125 ̊, рабочий ток 700 мА, напряжение 2,9 В.
Конечным результатом в проектировании любого светодиода является достижение нужного уровня светового потока. По экспериментальным измерениям, которые проводились компанией Cree, при токе 700 мА и комнатной температуре 25 ̊С получены следующие результаты:
По стандартам компании весь спектр излучения производимых ими светодиодов делится на девять интервалов (групп), каждому из которых присваивается обозначение. Градация интервалов спектра осуществляется по температуре в градусах по шкале Кельвина. Потребителями больше востребованы диоды группы Т6 – это белый холодный свет с мощностью потока 280 лм при рабочем токе 700 мА. Все группы имеют мощность светового потока от 164 лм (группа S4) до 300 лм (группа U2).
Большое влияние на световой поток имеет температура окружающей среды, это наглядно видно из графика зависимости интенсивности светового потока от температуры.
При повышении температуры окружающей среды снижается и величина прямого тока, соответственно, и яркость светового потока.
В процессе эксплуатации и многочисленных экспериментальных измерений замечено, что при нагреве кристалла до 75°С интенсивность излучения снижается до 10% по отношению к яркости при температуре окружающей среды в 25°С.
Cree XHP50.2 3000K 85CRI 6V на медной подложке 21мм
Светодиод XHP50.2 3000K от фирмы Cree на медной подложке с прямым тепловым контактом 21 мм
Название производителя: XHP50B-00-0000-0D0HH230G
Цветовая температура: теплый белый (3000К).
Характеристики:
| Световой поток, Лм: | 2654 |
| Индекс цветопередачи, Ra: | 85 |
| Цветовая температура, К: | 3000 |
| Напряжения, В: | 6/12 |
| Максимальный ток, мА: | 3 A (6V), 1.5 A (12V) |
| Угол свечения,°: | 120 |
| Максимальная мощность, Вт: | 18 |
| Цвет: | Теплый белый |
| Чип: | Cree |
При разработке новых светодиодов была использована и проприетарная технология EasyWhite, обеспечивающая наивысшую в отрасли цветовую однородность светодиодов, XLamp XHP50.2 охватывают диапазон цветовых температур 2700K-6500K при высоких показателях коэффициента цветопередачи (CRI).

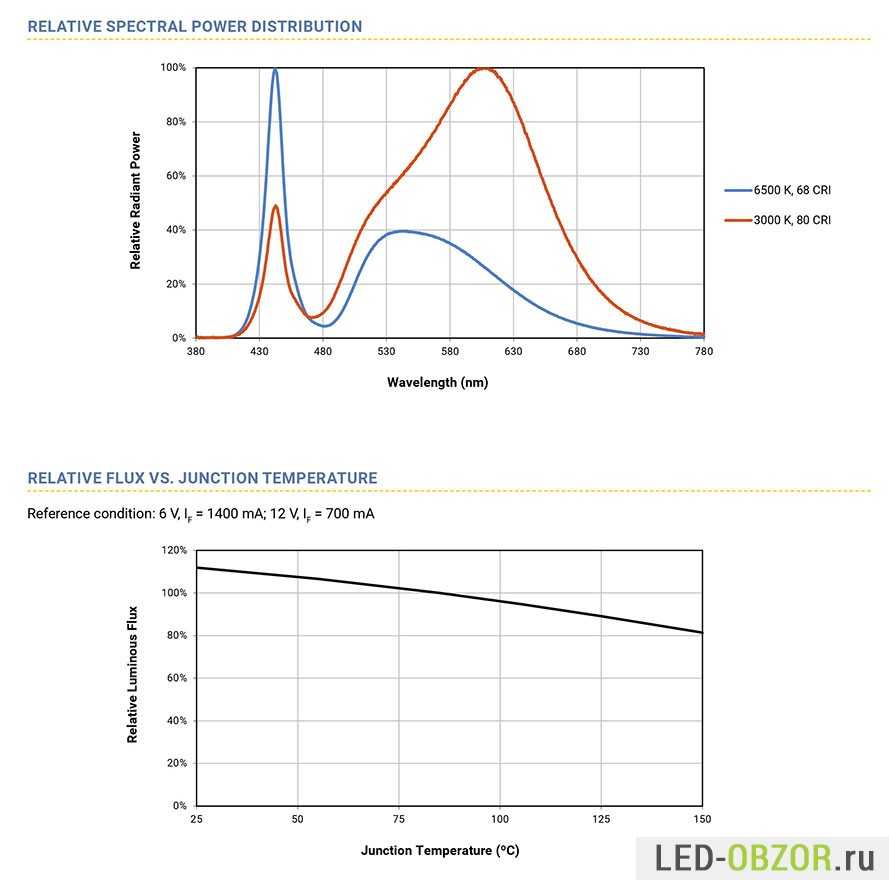

Основные характеристики XLamp XHP50.2:
| Форм-фактор | 5 x 5 мм |
| Модификации продукта | 6 В постоянного тока 12 В постоянного тока
с повышенным коэффициентом цветопередачи |
| Максимальный ток LED-драйвера | 3 A (6 В)1.5 A (12 В) |
| Максимальная мощность | 18 Вт |
| Максимальный световой поток | 2654 Лм |
| Максимальная световая эффективность | 165 Лм/Вт |
| Прямое напряжение (типовое) | 5.6 В White @ 1400 мА (6 В)11.2 В @ 700 мА (12 В) |
| Угол рассеивания | 120 ° |
| Сортировка по бинам | 85°C ANSI (White)
2- 3- и 5-Step EasyWhite |
| Тепловое сопротивление | 1.2 °C/Вт |
| Пайка волной припоя | Да – совместимость с JEDEC J-STD-020C |
| Соответствие REACH | Да |
| Соответствие RoHS | Да |
Cree XHP50.2 техн. документация (datasheet)
Американская компания Cree, Inc. вывела на рынок второе поколение светодиодов Extreme High Power. Серия светодиодов XLamp XHP50.
2 LED устанавливает новую планку световой эффективности и величины светового потока в своем классе.
Производитель утверждает, что новые светодиоды выдают на 7% больше люмен и имеют на 10% более высокую световую эффективность (Лм/Вт) по сравнению с предыдущим поколением светодиодов XLamp XHP50, также в свое время успевших побыть чемпионами среди светодиодов в форм-факторе 5,0 х 5,0 мм. XHP50.2 выдают световой поток более 2,500 люмен со светоизлучающей поверхности всего 6 мм2, что позволяет использовать их в широком спектре осветительных приборов, начиная от компактных спотовых светильников и вплоть до уличных светильников различного назначения.
Сверхъяркий светодиод 18 Вт Cree XHP50.2 Star, цвет свечения белый, с подложкой. Светодиод Cree XHP50.2 Star 18 Вт установлен на медную подложку, которая имеет хорошую теплопроводность.
За счет единого слоя люминофора на излучающей поверхности значительно улучшена равномерность излучения и светового пятна.
Мощные светодиоды – особый класс светодиодной продукции, дающий огромный потенциал для воплощения самых сложных дизайнерских решений. Подсветка зданий, отдельных элементов интерьера, рекламных табло и щитов, тюнинг автомобилей.
Светодиоды зачастую применяются при изготовлении светодиодных ламп, прожекторов и фонариков, а также автомобильных светодиодных ламп. Так же отлично подойдут для создания самодельных источников света, такие как светильники и лампы.
Обратите внимание
Светодиоды Cree идеально подходят для применения там, где требуется высокая яркость и компактные размеры.
Мощные светодиоды Cree имеют высокий КПД. К неоспоримым преимуществам светодиодов Cree относится: легкость конструкции, надежность, практичность и долговечность.
Подключение светодиода требует обязательного соблюдения некоторых технических правил. Самым важным правилом является соблюдение полярности при подключении. Следующее условие для обеспечения беспроблемного функционирования светодиодов – это использовании драйвера, обеспечивающего постоянство протекающего через светодиод тока.
Классификация
Все светодиоды, которые выпускает американская компания Cree, подразделяются на две достаточно обширные группы:
- мощные светодиоды, имеющие общее название XLamp;
- сверхяркая продукция (High-Brightness)
В свою очередь, каждая из перечисленных групп имеет определенные подгруппы, которые отличаются характеристиками, типом корпуса и кодировкой. По мере внедрения в массовое производство новых разработок, число подгрупп соответственно увеличивается. Так, например, в 2012 году начали выпускаться мощные Cree светодиоды XM L2. Выпущены они на платформе новой модификации карбида кремния, обладают повышенной на 20% яркостью и светоотдачей. Мощность и потребляемый ток при этом остались неизменными. Другими словами, данная компания смогла создать более эффективный прибор, при этом сохранив уровень потребляемой энергии. Модель используется для создания направленного освещения. Также известный представитель XM-L первого поколения — мощный светодиод Cree T6 WC. Имея высокие технические показатели, он является отличным вариантом для осветительных изделий.
Основные выводы
Светодиод xml t6 от американского производителя Cree характеризуется прежде всего большой яркостью (до 300 лм) и долговечностью (до 100 тыс. часов). Поэтому он является самым востребованным в своем сегменте как у производителей светотехники с мировым именем, так и у рядовых потребителей. При стандартных условиях эксплуатации – силе тока в 700 мА и напряжении не выше 2,9 вольт лед-кристалл отличается следующим набором параметров:
- Светимость 280 лм.
- Цветопередача – 85 Ra.
- Угол рассеивания – 125 градусов.
При этом основные светотехнические характеристики диода задаются принадлежностью его к конкретному цветовому спектру и обозначается «бином». Всего выпускается 15 групп и 6 наборов – с минимальной яркостью от S4 160 лм до U2 320 лм. Чтобы полупроводниковый лед-кристалл оптимально проявлял заявленные параметры, для его работы требуется драйвер с напряжением на входе 4,2 вольта и силой тока на выходе не больше 3 А. Xml t6 широко применяется в качестве светоисточника в фонарях, лампах, оптике, освещении, подсветке и спецприборах.
Источник
