Cветодиодная лента (led): виды, устройство, характеристики

Где востребована

на дорожном покрытии для того, чтобы в ночное время разграничить дорожное полотно от пешеходного тротуара;
наносятся на одежду сотрудников пожарной, а также дорожно-транспортной службы. Кроме этого очень часто такая лента вшивается в одежду школьников и сотрудников медицинских служб;
как украшение на авто. Такая пленка может наноситься вдоль всего кузова или формировать специальный рисунок. Многие автолюбители украшают таким образом колеса. Кроме автомобилей такая пленка часто наносится на велосипед (как на его раму, так и на колеса);

Велотюнинг

маркировки грузовых автомобилей с целью сделать их более заметными в ночное время суток при переезде с одного города в другой;
маркировка придорожных столбов и дорожных знаков.

Светоотражающая пленка

Кроме описанных выше сфер деятельности, в домашних условиях такая продукция тоже достаточно активно применяется.

Блог

Весь блог

18 Мая, 2018 Гибкий неон что это Гибкий неон (частое сокращение Светопровод, также иногда называется холодным или электролюминесцентным проводом) — тонкий ПВХ шнур в центре которого медная жила, покрытая электролюминоф…
11 Апреля, 2018 Какие виды драйверов для холодного неона существуют Выбор драйвера для холодного неона зависит не только от его параметров и мощности подключаемых изделий, но также вариантов питания устройства (от батареек, аккумуляторов, бортовой сети автомобиля 12В …
1 Апреля, 2018 Акция для государственных и муниципальных предприятий. Требования к холодному неону у каждого заказчика свои, и поднявшаяся в XXI веке до невероятных высот информатизация внесла в заказы предприятий свои серьезные коррективы. Все могут посмотреть цены в и…

Преимущества и недостатки

Почему в некоторых случаях такую люминесцентную подсветку выгоднее использовать, чем светодиодную? В первую очередь из-за сверхнизкого потребления электро энергии.

Светодиоды в лентах потребляют при минимальной подсветке 4,8 Вт/м. Не говоря уже о более мощных видах.

Представьте, что вам нужно сделать 30 метров такого освещения. Это уже почти 150Вт.

А значит блок питания нужно выбирать на еще большую мощность. Почему именно так, объясняется в статье ниже.

Для холодной неонки длиной в 30м, потребление может не превышать 2,5Вт!

Сравните мощные громоздкие блоки питания для SMD лент, которые зачастую даже некуда спрятать (в особенности на потолке), и маленькую коробочку инвертора + адаптер в розетке для неонки.

Зачастую обходятся и без адаптеров. Такую малую мощность вполне можно запитать от блока из двух батареек.

По функционалу El шнур как и светодиодные ленты может моргать.

Есть даже специальный неон анаконда.

Конструктивно это переплетенные косичкой несколько проводов в общей изоляции. Но для них нужны специальные драйвера, подающие ток в разные периоды на отдельные провода.

В итоге получается иллюзия движения, наподобие змеи анаконды.

Однако менять свою расцветку в отличие от SMD 5050 ни один из видов неона не умеет. Вы можете конечно сочетать разные цвета, но для этого вам понадобится прокладывать вместе несколько ниток одновременно.

Поэтому здесь RGB Led лента выигрывает в своей универсальности.

Еще нельзя забывать о том, что люминесцентный шнур — это все же декоративная подсветка. Именно подсветка, а не освещение.

Мощные ленты SMD 5050, 5630, 5730 можно использовать как полноценную замену лампочек на даче, в гараже и отдельных комнатах дома.

От неонового света большой освещенности не ждите. Он всегда выполняет роль декора.

Также не получится сделать нормальную регулировку освещенности при помощи димера. Не забывайте что здесь подключение происходит через инвертор.

Виды

Помимо стандартных неоновых ламп, на рынке можно встретить неоновые ленты, называемые гибким неоном, — ПВХ-трубки, внутри которых встроены светодиодные ленты. Для их классификации используются различные критерии. Они могут быть цветными или однотонными, прозрачными или матовыми.

Для начала рассмотрим электролюминесцентные лампы — одну из разновидностей гибкого неона. Основными конструктивными элементами являются поливинилхлоридная изоляция и провод. Электрический ток, движущийся по кабелю, создает магнитное поле. Это возбуждает люминофорный слой на наружной поверхности провода, принуждая его светиться.

Более распространенная разновидность таких ламп — светодиодный неон. Светодиоды монтируются в трубку из поливинилхлорида. Даже при отдаленном расположении получается равномерное свечение. Рабочая температура светодиодных ламп составляет от -45 до +50 °C, что позволяет эксплуатировать их как внутри, так и снаружи зданий.

Светодиодный неон имеет свои подтипы:

классический;
двухсторонний;
RGB;
профессиональный.

Все они различаются между собой качеством используемых светодиодов, яркостью освещения, диаметром провода, особенностями монтажа. Это расширяет возможности выбора светодиодных неоновых ламп в соответствии с их предназначением.

Гибкий неон создает постоянное свечение. Переменные волны и мерцание возникают из-за добавления контроллеров в электрическую цепь. Такое строение цепи нередко используется для организации рекламных вывесок, праздничного декора и т.п. Для соединения нескольких шнуров требуются специальные коннекторы.

Неоновая лента, по сравнению с лампой, имеет несколько преимуществ:

сводится к минимуму вероятность механических повреждений по неосторожности;
стеклянные лампы зачастую разбиваются раньше, чем успевают перегореть из-за неправильного применения или окончания срока эксплуатации (особенно актуален вопрос безопасности при украшении детской комнаты);
хорошая гидроизоляция;
наличие RGB-технологии (технология, позволяющая добиться разноцветного свечения);
гибкость — упрощается процесс монтажа, появляется возможность установить ленту в труднодоступных частях комнаты;
мобильность — ленту также легко демонтировать (с последующей установкой), как и монтировать;
более низкая стоимость.

Существуют газосветные лампы тлеющего разряда, которые эксплуатируются в электро- и радиотехнических приборах. Их разновидности показаны в таблице ниже.

Вид	Средний срок эксплуатации	Величина тока
ТН-0,2	от 220 часов	не выше 0,2 мА
ТН-0,3	от 220 часов	не выше 0,3 мА
ТН-0,5	от 300 часов	не выше 0,5 мА
ТН-0,9	от 300 часов	не выше 0,9 мА
ТН-1	от 100 часов	не выше 1 мА
ТН-20	от 1000 часов	не выше 20 мА
ТН-30	от 1000 часов	не выше 30 мА

Схема подключения неоновых ламп.

Газоразрядные источники света соединяются с источником питания через резистор. Он вставляется в цепь для ограничения силы тока до величины 1 мА (а лучше – до десятых долей милиАмперов). Низкий ток увеличивает срок службы. Работа газоразрядной лампы без резистора представляет угрозу для здоровья людей. Применение резистора препятствует переходу разряда в дуговой, который может привести к короткому замыканию, взрыву трубки лампы. Конструкция некоторых источников света сразу включает в себя резистор: он монтируется в цоколь. Стоит внимательно изучить этот вопрос при покупке.

Газоразрядным лампам требуется высокое напряжение. Бытовая розетка такого не выдает. Необходим повышающий трансформатор. Его параметры зависят от габаритов ламп, их количества, наполняющего газа. Требуемое напряжение разнится от 2000 В до 12000 В. Например, для ламп, заполненных неоном существует следующая зависимость напряжения от длины.

Напряжение тр-ра, кВ	Диаметр трубки, мм
8	10	12	15	20
12	7000	8200	10000	12500	18000
10	6000	7000	8000	11000	15000
0,9	5500	6300	7500	9500	13500
0,8	4700	5400	6300	7400	11000
0,7	4100	4800	5800	7500	10500
0,6	3600	4000	4900	5800	8800
0,5	2900	3300	4000	5000	7300
0,4	2200	2500	3200	4000	5800
0,2	1000	1200	1500	2000	2500

Напряжение тр-ра, кВ	Диаметр трубки, мм
8	10	12	15	20
12	7000	8200	10000	12500	18000
10	6000	7000	8000	11000	15000
0,9	5500	6300	7500	9500	13500
0,8	4700	5400	6300	7400	11000
0,7	4100	4800	5800	7500	10500
0,6	3600	4000	4900	5800	8800
0,5	2900	3300	4000	5000	7300
0,4	2200	2500	3200	4000	5800
0,2	1000	1200	1500	2000	2500

Для подачи столь высокого напряжения необходимы высоковольтные провода. Их изоляция должна выдерживать не менее 1,5 часов рабочего напряжения. В качестве примера приведем провод ПМВК. Он недорогой, выдерживает до 20кВ, работает от -60 до +80 градусов.

Помните, чтобы самостоятельно подключить неоновые лампы, необходимы хорошие знания электрики. Работа с высокими напряжениями требует высокой группы по электробезопасности. Не забывайте о собственной безопасности!

Выделяют две схемы подключения ламп к трансформатору. Первая из них – стандартная. Лампы подключаются последовательно к трансформатору, а трансформатор к сети 220 V.

Стандартная электрическая схема.

Схема с нулевой точкой.

Лампы подключаются двумя группами по разные стороны от трансформатора. Используется равное количество однотипных источников света (по габаритам, газонаполнению).

Схема с нулевой точкой позволяет уменьшить длину проводов. В случае поломки одной ламп, работать перестанет лишь одна часть схемы, а вторая продолжит светить.

Холодный неон за счет своего устройства потребляет меньше энергии, чем обычный. Его можно запитать от низковольтного источника питания. Для создания нужных электрических параметров (напряжения, частоты) в схему встраивают инвертор. В зависимости от модели инверторы могут работать от двенадцативольтовых блоков питания или от пятивольтовых батареек. К батарейкам можно присоединить до трех метров неона. А к блоку питания 12 Вольт – до двадцати метров.

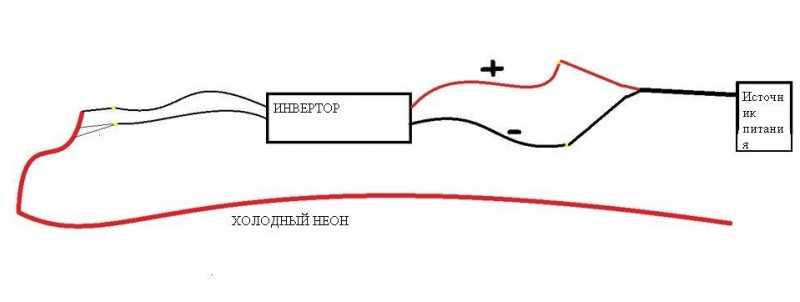

Схема подключения к источнику питания через инвертор.

При монтаже придерживайтесь нехитрых правил:

Провода и лампы не должны соприкасаться с металлом. При необходимости стоит использовать поликарбонатные держатели.
В случае применения двух и более трансформаторов, провода от них разделяют на расстояние свыше 20 см.
Место прохождения проводов сквозь металл помещают в трубу из ПВХ.
Все металлические детали, трансформатор должны иметь заземление.

Виды лент

Нет смысла рассматривать отдельные модели светодиодных лент от разных производителей. Они могут отличаться по множеству параметров и невозможно выделить группу лучших из них. Все зависит от предпочтений покупателя и необходимых технических характеристик. Поэтому мы рассмотрим 2 основные категории, на которые делятся все модели.

Многоцветные RGB

Первым делом стоит ознакомиться с лентами, которые могут излучать множество разнообразных оттенков. Создание цвета происходит по принципу RGB. В каждый светодиод монтируется 3 кристалла, соответствующих одному из основных оттенков. То есть красный, зеленый и синий. После этого пользователь самостоятельно получает нужный оттенок, регулируя яркость каждого кристалла.

Смена цвета происходит с помощью специального пульта. При этом регулируется не только яркость кристаллов RGB, но и насыщенность с интенсивностью. Таким образом, можно использовать ленту не только в качестве постоянного источника света с одним оттенком. Можно включать циклическую смену цветов, “беговую дорожку” или создавать мерцание.

Плюсы:

Гораздо экономнее, нежели классические “лампочки Ильича”;
Разнообразность оттенков;
Свет получается довольно ярким и насыщенным;
Можно настраивать дистанционным пультом управления;
При желании можно регулировать не только оттенки, но и включать дополнительные режимы освещения.

Минусы:

Невозможно использовать в качестве основного источника света в доме, поскольку сильно воздействуют на глаза;
Гораздо дороже, нежели вид, который будет рассмотрен следующим.

Таким образом, RGB-ленты подходят только в качестве дополнительного декора. Например, ими можно украсить машину, рекламную вывеску, двор в новогоднюю пору и так далее. Однако для постоянного использования такой вид не рекомендуется.

Монохромные SMD

Следующий вид имеет сразу несколько преимуществ перед предыдущим. Во-первых, монохромные светодиоды гораздо дешевле, нежели многоцветные. Во-вторых, их можно комфортно использовать в качестве главного источника освещения в помещении. В-третьих, это самый распространенный вид, который проверен временем.

У монохромных светодиодов нет определенного оттенка, с которым выпускаются все модели. На выбор пользователя представляется несколько вариантов с различными цветовыми решениями. Изначально это было красное, синее, зеленое или классическое желтое свечение. В связи с активным ростом рынка светодиодных лент появились и другие решения. Теперь покупатель может приобрести ленты с промежуточными оттенками. Например, это может быть фиолетовый или голубой.

Доступен и вариант с белым свечением. Белый оттенок делится на несколько подвидов: нейтральный, теплый и холодный. Стоит отметить, что белых кристаллов для светодиодов не существуют. Для достижения этого оттенка производитель наносит люминофор на синий цвет. Со временем это вещество теряет свои свойства и появляется настоящее свечение.

Плюсы:

Низкая стоимость в сравнении с многоцветными светодиодами;
Небольшой размер;
Легко установить дома своими руками;
Широкий выбор разных оттенков;
В магазинах можно встретить широкий ассортимент моделей с различной мощностью;
Можно комфортно использовать в качестве основного источника освещения квартиры.

Минусы:

Наиболее качественные модели от хороших брендов обойдутся гораздо дороже;
Встречается огромное количество подделок, имеющих низкое качество и надежность. Поэтому нужно уметь отличать оригинал;
Если неправильно подобрать цвет, то может испортиться общая атмосфера интерьера в помещении.

Как нарастить и соединить неоновый шнур

Если вам нужно не подключить неон к питанию, а нарастить его для увеличения протяженности освещения, то процесс здесь практически аналогичен.

Правда последовательность соединения стык в стык, механически может быть не очень надежным. В первую очередь из-за тонких как волосок жилок экрана.

В этом случае используйте второй вариант подключения. Зачищаете оба провода как было сказано выше, но уже на чуть большую длину и накладываете их параллельно друг на друга.

Тонкие проводки экрана отгибаете максимально назад, а центральные скручиваете между собой.

Далее под медные волосинки экрана подкладываете полоску фольгирующего материала. А уже на нее, сверху накладываете четыре скрученных между собой жилы и запаиваете соединение.

После этого, для придания механической прочности, обматываете медную фольгу вокруг всего люминесцентного провода.

Далее одевается одна общая термотрубка и плотно усаживается на неон.

1 of 2

Осталось капнуть капельку клея на кончик термоусадки.

Таким образом у вас получится механически более надежная конструкция.

Кстати, соединять отдельные отрезки неона можно не только последовательно, но и параллельно между собой.

Причем это могут быть разные цвета.

Правда при увеличении длины будьте внимательны. Если подсветка у вас расположена далеко от инвертора, то при этом можно нарастить провода питания и сделать их длиньше стандартных.

Но вот увеличивать длину за счет дополнительного провода-вставки, посреди самих неоновых шнуров нельзя.

После пайки можете проверять качество соединения, подключив подсветку к адаптеру и инвертору питания.

Разновидности светодиодных панелей

Основные критерии, по которым выбираются лед панели: сфера применения (в помещениях или вне помещений), форма и размеры, метод крепления.

По
форме исполнения

Светодиодная панель может быть прямоугольная, квадратная или круглая. Выбор размеров разнообразный, средний показатель толщины 14 мм. Свечение рассеянное, свет не отражается от потолков. Выбор по цвету и мощности огромный, форма и габариты выбираются, исходя из размеров и дизайна помещения.

По
назначению и устройству

Led-панель может быть предназначена для
рекламы или освещения различного вида помещений.

Последний тип чаще всего называют потолочным. Основное предназначение – заменить светильники с люминесцентными лампами. Толщина потолочных Led панелей позволяет устанавливать их в помещениях с низкими потолками. Оригинально выглядят эти приборы освещения в подвесных и натяжных потолках, на стенах. Дизайнеры любят Led панели из-за привлекательного внешнего вида и сочетания с диммером

Неоновые лампы: принцип работы и специфика декоративного освещения

Создание цветовых эффектов в системах освещения стало возможным при использовании таких источников света, как неоновые лампы, которые относятся к газоразрядным и могут быть наполнены не только неоном, но и другими газами.
Они активно применяются дизайнерами, рекламщиками и оформителями, кроме того, ценятся и специалистами в сфере освещения за надежность и продолжительный срок службы.
В этом материале мы разберемся в конструкционных особенностях неоновых источников освещения, расскажем о их достоинствах и недостатках, а также о том, как украсить интерьер с их помощью.

Конструкция и принцип действия

Внешне лампа напоминает обычный люминесцентный прибор – это стеклянная трубка, но наполненная не аргоном с капелькой ртути, а неоном или другим инертным газом. Выбор газа как раз и влияет на цвет свечения, а процесс его закачивания в трубку происходит под низким давлением.

Форма трубки является наиболее удобной конструкцией, работающей по следующей схеме. С двух сторон присоединяются электроды, на которые затем подается напряжение. Под воздействием напряжения атомы газа расстаются с минусовыми электродами и приобретают положительный заряд.

Положительно заряженные атомы движутся к минусовому полюсу-электроду, а отрицательно заряженные электроны к плюсовому. Заряженные атомы газа и отделившиеся от них электроны называются плазмой, они-то и формируют электрическую цепь неоновой трубки.

Чтобы освободить полость стеклянной трубки от воздуха и выжечь лишние вещества, на производстве используют вакуумно-термические аппараты.

С их же помощью закачивают один из благородных газов

Если внимательно присмотреться к разным типам неоновых лампочек, то можно заметить разницу: одни из них имеют ровное, спокойное свечение, другие светят максимально ярко.

Лампы, наполненные инертным газом, одинаково хорошо функционируют от переменного и постоянного тока. Однако второй вариант будет выглядеть неполноценно, так как область освещения сконцентрируется вокруг одного электрода. По этой причине для подключения приборов используют именно переменный ток, при этом значение напряжение должно быть большим – до 15 000 В.

Варианты свечения газоразрядных ламп. Источники света, излучающие цветные лучи от свечения газа, а не покрытия стеклянных трубок, еще называют газосветными.

Предположим, у люминесцентных ламп оттенок света возникает из-за люминофорного напыления

Чтобы увеличить стандартное напряжение до необходимого значения, применяют трансформатор.

Обязательный этап изготовления неоновых светильников – продолжительное тестирование. Для этого устройства подключают к напряжению на 12 или более часов, после чего выявляют недостатки. За этот период ртутные пары смешиваются с газом и равномерно распределяются внутри трубки, а напряжение стабилизируется.

Цветовое разнообразие газосветных ламп

Диапазон цветов у неоновых устройств действительно велик. Оттенки зависят и от выбранного газа, от состава нанесенного на стекло вещества и от газовой добавки к благородному наполнению трубки. Они могут менять интенсивность от нестабильности силы тока. Электроны атомов инертных газов при отделении высвобождают энергию, от которой зависит длина световой волны, а следовательно, и цвет.

Вопреки расхожему мнению, по которому неоновые лампы светятся голубым или сиреневым светом, приборы с неоновым наполнением имеют красное или оранжевое свечение. Кстати, для увеличения яркости красных ламп пары ртути не нужны – свет и так насыщенный

Если использовать в трубках чистые инертные газы, то они буду выдавать следующие цвета:

гелий – розовый;
криптон – зеленый;
аргон – сиреневый или синий.

Можно получить и другие цвета. Для этого смешивают различные газы, меняют их пропорции, наносят люминофоры с внутренней стороны на стекло. Например, применяя в качестве покрытых люминофором трубок криптон, можно получить широкую гамму желтых оттенков.

Плотность и частота электрического тока также могут влиять на изменение цвета. Если взять в качестве примера неоновую лампу, то при уменьшении плотности тока свечение станет оранжевым, а при ее увеличение перейдет в синий сегмент спектра свечения.

Похожее свечение и у ультрафиолетовой подсветки, которую часто используют в ночных клубах и дискотеках

Чтобы эффект ультрафиолетовых ламп присутствовал у газоразрядных приборов, их заполняют ксеноном или криптоном. Иногда используют их смеси в различных пропорциях и микс с аргоном.

Установка и подключение

Процесс монтажа неоновых ламп максимально прост. Сначала к выбранной поверхности крепится держатель осветительного прибора, а уже после устанавливают лампочки.

В процессе установки надо соблюдать несколько основных требований:

Категорически запрещен монтаж конвертера на металлических конструкциях. Если такой необходимости не избежать, то используется специальная прокладка толщиной от 10 мм. Расстояние между лампой и металлической поверхностью должно быть не менее 40 мм.
Прокладывая кабель, нужно применять держатели дистанционного типа, поскольку и он должен быть отдален от металлических конструкций на расстояние не менее 30 мм.
При уличном монтаже важна дополнительная защита провода — применяются гофрированные шланги из ПВХ.

Неоновые светильники нельзя использовать в качестве основных приборов освещения

С другой стороны, с их помощью вы сможете создать неповторимую обстановку в доме, украсить фасад, летнюю веранду, беседку, привлечь внимание людей, проходящих мимо магазина, расставить акценты на наиболее ярких и важных элементах интерьера. При правильной и безопасной установке вы сможете наслаждаться полученным результатом в течение нескольких лет

Xiaomi Yeelight Aurora Lightstrip Plus (YLDD04YL)

Основные характеристики:

Степень защиты — IP 65;
Тип свечения — многоцветное;
Цвет свечения — зеленый, красный, синий;
Напряжение — 12/220 В;
Общая длинна — 2 м;
Количество светодиодов на погонный метр — 24 шт.

Назначение. Лента предназначена для ночной подсветки и декоративного оформления элементов интерьера. Она имеет длину базовой части 2 метра, которую можно укоротить обрезкой в маркированных местах или нарастить специальными удлинителями до 10 метров, крепящихся последовательно с помощью концевых коннекторов.

Монтаж осуществляется с применением самоклеящейся тыльной поверхности без вспомогательного инструмента. Степень защиты IP65 допускает использование во всех помещениях за исключением мест вероятного подтопления.

Возможное применение Xiaomi Yeelight Aurora Lightstrip Plus (YLDD04YL).

Функционал и особенности. Этот осветительный прибор RGB типа имеет в своем составе 48 трехцветных светодиодов SMD 5050. Он поддерживает 16 миллионов цветов, любой из которых устанавливается вручную или автоматическим копированием понравившейся вам окраски находящегося поблизости предмета.

Устройство может входить в систему «умного дома» или управляться по Wi-Fi со смартфона, создавая многочисленные динамически изменяющиеся образы. Рабочее напряжение 12 вольт. Общая потребляемая мощность всего 7,5 Вт позволяет отнести изделие к разряду экономичных.

Комплектация. Эта модель поставляется в картонной коробке вместе с кабелем, контроллером управления лентой и блоком питания. Удлиняющие модули надо приобретать отдельно.

Комплектация Xiaomi Yeelight Aurora Lightstrip Plus (YLDD04YL).

Плюсы Xiaomi Yeelight Aurora Lightstrip Plus (YLDD04YL)

Множество сценариев работы, доступных через приложение Xiaomi.
Удобство монтажа.
Управление со смартфона.
Полная комплектация.
Красивое оформление.

Минусы Xiaomi Yeelight Aurora Lightstrip Plus (YLDD04YL)

Слабый приемник Wi-Fi.
Редко расположены светодиоды, что ухудшает качество восприятия цвета.
Поставляется с китайской вилкой.
Запах дешевого пластика.
Высокая цена.

Достоинства и недостатки

Эксплуатация неоновых ламп дает несколько преимуществ и недостатков. Из преимуществ выделим следующие:

отсутствие контрастных теней;
многочисленные оттенки;
с помощью контроллеров можно изменить интенсивность светового потока и цвет;
срок эксплуатации качественных изделий достигает 20 лет;
лампы безопасны, поскольку при включенном свете происходит незначительный нагрев стеклянной трубки, до 50 0C;
разнообразие форм трубок — от прямых до изогнутых;
изготовление оригинальных конструкций для украшения интерьера;
простота монтажа — возможность установки в труднодоступных зонах;
яркое, но мягкое свечение, не раздражающее зрения;
бесшумность.

Наряду с преимуществами, существует и несколько недостатков:

по сравнению с обычными лампами неоновые характеризуются меньшей мощностью (существенно уступают светодиодным светильникам) — обычно трубка дает около 10 Вт на 1 кв. м;
смесь, которой наполняется стеклянная трубка, может содержать опасные вещества — поэтому, несмотря на простоту монтажа, в некоторых случаях нужен профессиональный подход;
вышедшие из строя неоновые трубки требуют специальной утилизации;
трубки изготавливаются из хрупкого стекла — при разрушении хотя бы одной могут пострадать соседние;
неверная установка делает приборы небезопасными, а нарушение герметичности приводит к образованию дугового разряда;
из-за низкой мощности нельзя использовать для помещений в качестве основного осветительного прибора, только как украшение.

Дуговой разряд образуется в газе и характеризуется высокой плотностью тока и падением напряжения.

Другие варианты подключения

В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:

Это вторая схема включения светодиодов на 220 вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс.

Но есть и минус: к защитному диоду прикладывается полное (амплитудное) напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением 400 В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на 1000 вольт — 1N4007 (КД258).

Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя. Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя.

Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:

Благодаря такому решению, даже поменяв местами фазу и ноль, ток через человека на «землю» (при случайном прикосновении) никак не сможет превысить 220/12000=0.018А. А это уже не так опасно.

Что нужно подготовить для подключения

Рекомендуется приобрести:

блок питания (если он не входит в комплект);
коннекторы (для соединения отрезков полосы), они помогут нарастить нужную длину;
анодированные профили в количестве, достаточном, чтобы закрепить монтажную плату по всей протяжённости помещения или ограниченного участка: на них крепят гибкие монтажные платы.

При подключении короткого отрезка гибкой полосы к блоку питания достаточно соединить контакты друг с другом, соответственно: +/+, -/-. Если нужно нарастить длину, отрезки соединяют коннектором. Причём подключаются гибкие полосы параллельно, а не последовательно. Когда это правило не выполняется, при поломке светодиода на одном из участков перестаёт гореть вся полоса за ним. Если приобретается светодиодная лента с Алэкспресс без комплектующих, нужно сразу подобрать блок питания. На рынке РФ можно найти универсальные модели, но иногда они не подходят или отличаются низким качеством.
