Приёмник прямого усиления

Детекторные приемники

Детекторный приемник является одной из первых конструкций начинающего радиолюбителя. Схема простого детекторного приемника приведена на рис. 5.1. Основным элементом радиоприемника служит колебательный контур LI, С2, настраиваемый на частоту выбранной радиостанции. При точной настройке контура величина сигнала на нем возрастает. Далее сигнал подается на детектор, состоящий из германиевого диода VD1, конденсатора постоянной емкости СЗ и головных телефонов BF1. После детектирования через головные телефоны протекает ток звуковой частоты, который в свою очередь преобразуется телефонами в звуковые колебания.

Почему может отсутствовать генерация на одном из диапазонов приёмника?

Обычно причиной этого бывает неправильное соединение концов средневолновой и длинноволновой катушек в детекторном контуре. При таком неправильном соединении витки одной катушки направлены навстречу виткам другой катушки, а не являются продолжением её.

От перемены включения концов катушки обратной связи при таком неправильном направлении витков катушки настройки генерация начинает возникать в том диапазоне, в котором она раньше не появлялась, и перестаёт возникать в первом диапазоне. Необходимо поэтому прежде всего проверить правильность соединения концов катушек настройки.

Приемники УКВ (FM) диапазона

Радиолюбительский ЧМ приемник на диапазон частот 430МГц Развитие любительской радиосвязи на УКВ с применением узкополосной ЧМ сдерживается, как отмечалось в , в первую очередь отсутствием простых конструкций УКВ ЧМ приемников, передатчиков и трансиверов. Описываемый приемник благодаря применению в нем детектора с фазовой автоподстройкой частоты …

1 3181 0

Сверхрегенеративный FM (УКВ) радиоприемник на транзисторе ГТ313

Схема сверхрегенеративного радиоприемника FM (УКВ) диапазона на одном германиевом транзисторе ГТ313Б. Диапазон принимаемых частот лежит в пределах 90-150 МГц, также данный FM радиоприемник можно перестроить и на УКВ диапазон 65,9 — 74 МГц. Принципиальная схема Принципиальная схема содержит …

7 4902 1

Экономичный КВ-УКВ радиоприемник на транзисторах (9-22 мГц, 65-108 мГц)

В настоящее время экономичность радиоприемников приобретает все большее значение. Как известно, многие промышленные приемники экономичностью не отличаются, а между тем во многих населенных пунктах страны долговременные отключения электроэнергии стали уже обычным явлением. Стоимость элементов…

6 5519 3

Самодельный простой однотранзисторный УКВ ЧМ приемник

Самый простой УКВ ЧМ приёмник, доступный для повторения начинающему радиолюбителю можно собрать по схеме однотранзисторного синхронно-фазового детектора. Принципиальная схема такого приёмника показана на рисунке. Принципиальная схема УКВ ЧМ радиоприемника на транзисторе П416 …

12 6001 34

Схема УКВ ЧМ радиоприемника на транзисторе ГТ311 (64-73 МГц)

Самый простой УКВ ЧМ приемник, доступный для повторения начинающему радиолюбителю можно собрать по схеме однотранзисторного синхронно-фазового детектора. Принципиальная схема такого приемника показана на рисунке 1. Сигнал принимается антенной W1, роль которой может выполнять отрезок монтажного…

2 5290 9

Простой УКВ приемник 88-108 МГц на микросхеме TDA7020 (TDA7021)

Приемник предназначен для приема передач в УКВ-диапазоне 88-108 МГц. Он построен на интегральной микросхеме TDA7020 (TDA7021). Эта микросхема имеет в своей структуре все блоки приемника FM:усилитель высокой частоты, гетеродин, смеситель, усилитель промежуточной частоты, демодулятор и систему…

2 5104 2

УКВ стерео тюнер на микросхемах TDA7020, МС1310

Этот приемник предназначен для приема стереофонических программ в диапазоне 66-73 МГц. ‘Сердцем’ тюнера является интегральная микросхема TDA7020 (TDA7021). Эта микросхема имеет в своей структуре все блоки приемника FM: усилитель высокой частоты, гетеродин, смеситель, усилитель промежуточной…

1 3747 0

УКВ радиоприемник на микросхемах UL1042, UL1219, UL1482

Описываемый радиоприемник позволяет принимать одну из станций, работающих в УКВ-диапазоне. Приемник состоит из следующих блоков: каскада УКВ, построенного на транзисторе Т1 и интегральной микросхеме US1 (UL1042), усилителя промежуточной частоты, построенного на микросхеме UL1219, а также…

2 3942 0

УКВ приемник с сенсорным управлением

В этой статье предлагается УКВ приемник, рассчитанный на работу е ультракоротковолновых диапазонах 65,8…73 (УКВ1) и 100…108 МГц (УКВ2). В отличие от ранее публиковавшихся на страницах журнала конструкций, он имеет и плавную, и фиксированную настройку на УКВ радиостанции. Принципиальная схема…

0 3194 0

Суперсверхрегенеративный УКВ радиоприемник на лампе 6Ф1П

Удовлетворительный прием близко расположенных УКВ ЧМ радиостанций обеспечивает сверхрегенератор, имеющий большое усиление. Но при работе подобное устройство излучает сильные помехи, мешая соседним радиоприемникам. Приходится применять усилитель высокой частоты, заградительные …

8 5435 2

3

Принцип действия


Блок-схема приемника прямого преобразования

Преобразования модулированного сигнала в основной полосе частот осуществляется в одной преобразования частоты. Это позволяет избежать сложностей, связанных с двумя (или более) преобразованиями частоты супергетеродином, ступенями ПЧ и проблемами отклонения изображения. Принятый радиочастотный сигнал поступает непосредственно в смеситель частот , как в супергетеродинном приемнике. Однако, в отличие от супергетеродина, частота гетеродина не смещена, а идентична частоте принимаемого сигнала. Результатом является демодулированный выходной сигнал, такой же, как если бы он был получен от супергетеродинного приемника с использованием синхронного обнаружения ( детектор продукта ) после каскада промежуточной частоты (ПЧ).

Технические неисправности

Чтобы соответствовать производительности супергетеродинный приемник, ряд функций, обычно выполняемых этапом IF, должен выполняться на основная полоса. Поскольку нет усилителя ПЧ с высоким коэффициентом усиления, использующего автоматическая регулировка усиления (AGC), основная полоса выходной уровень может изменяться в очень широком диапазоне в зависимости от уровня принимаемого сигнала. Это одна из основных технических проблем, которая ограничивала практическую осуществимость конструкции. Другой проблемой является невозможность реализации этой конструкции. обнаружение конверта сигналов AM. Таким образом, прямая демодуляция сигналов AM или FM (используемых в радиовещании) требует фазовая синхронизация гетеродин к несущая частота, гораздо более сложная задача по сравнению с более надежным детектором огибающей или на выходе ступени ПЧ в супергетеродинный дизайн. Однако этого можно избежать в случае конструкции с прямым преобразованием, используя обнаружение с последующим цифровая обработка сигналов. С помощью программное обеспечение радио методы, два квадратурных выхода могут обрабатываться для выполнения любого вида демодуляции и фильтрации преобразованных с понижением частоты сигналов с частот, близких к частоте гетеродина. Распространение цифрового оборудования, наряду с усовершенствованием аналоговых компонентов, участвующих в преобразовании частоты в основная полоса, таким образом, сделала эту более простую топологию практичной во многих приложениях.

Прямое преобразование

Способ избежать необходимости использовать множество индивидуально настраиваемых фильтров заключался в передаче радиочастотного сигнала в полосе частот низкой частоты. Приемник с прямым преобразованием, также известный как гомодин, состоит из следующих модулей: входной цепи, смесителя, то есть элемента в котором принимаемый в антенне сигнал передается в низкочастотный диапазон, генератора, фильтра и усилителя.

Характерной особенностью этого решения является двойная роль смесителя, который также действует как детектор. Другой конфигурацией выступают так называемые супергетеродинные приемники, в которых каскад преобразования частоты отделен от блока детекторов. В группе приемников этого типа есть две основных конструкции: супергетеродинный приемник с одинарным и двойным преобразованием частоты.

Приемник AM

Одной из основных, базовых исторически схем является приемник, предназначенный для обработки амплитудно-модулированного сигнала, то есть несущей волны, в которой изменение значения амплитуды отражает передаваемую информацию. Демодуляции такого сигнала можно добиться с помощью простого диодного детектора. Принципиальная схема базового AM-приемника включает в себя: антенну, фильтр, диодный детектор и усилитель, обеспечивающий соответствующий уровень демодулированного (уже звукового) сигнала. Диодный детектор в простейших решениях AM-приемников работает как односторонний выпрямитель, который отслеживает изменения огибающей модулированного сигнала путем зарядки и разрядки конденсатора.

Есть различные модификации амплитудной модуляции, возникшие из-за недостатков базовой версии. Спектр амплитудно-модулированного сигнала, помимо несущей частоты, также включает компоненты, частоты которых являются суммой и разностью частоты несущей волны и частоты информационного сигнала. Это так называемые боковые полосы, они называются так потому, что на самом деле сигнал, которым модулируется несущая волна, может содержать множество компонентов с разными частотами. Для воссоздания исходного сигнала нужна только одна полоса. Получение узкой полосы излучения и высокой энергоэффективности достигается за счет подавления одной боковой полосы и несущей волны — технология SSB.

Преимущества и недостатки

Главное преимущество приёмника прямого усиления — простота конструкции, в результате чего его может собрать даже начинающий радиолюбитель. По мере развития элементной базы схема прямого усиления вытеснялась супергетеродинами, обладающими лучшими техническими характеристиками.

Радиоприёмники прямого усиления (в отличие от супергетеродинных приёмников) отличаются отсутствием паразитных излучений в эфир, что может быть важно, если необходима полная скрытость приёмника (кроме регенеративного приёмника). Ещё одним преимуществом является отсутствие «» и прочих побочных каналов приёма.. Основной недостаток приёмника прямого усиления — малая селективность (избирательность), то есть малое ослабление сигналов соседних радиостанций по сравнению с сигналом станции, на которую настроен приёмник (к регенеративному приёмнику, являющемуся разновидностью приёмника прямого усиления, это не относится)

Поэтому этот тип приёмников удобно использовать только для приёма мощных радиостанций, работающих в длинноволновом или средневолновом диапазоне. Из-за этого недостатка приёмники прямого усиления в основном используются ныне только в радиолюбительской практике и для некоторых специальных целей. Улучшить избирательность можно путем увеличения количества колебательных контуров в высокочастотной части приёмника.

Основной недостаток приёмника прямого усиления — малая селективность (избирательность), то есть малое ослабление сигналов соседних радиостанций по сравнению с сигналом станции, на которую настроен приёмник (к регенеративному приёмнику, являющемуся разновидностью приёмника прямого усиления, это не относится). Поэтому этот тип приёмников удобно использовать только для приёма мощных радиостанций, работающих в длинноволновом или средневолновом диапазоне. Из-за этого недостатка приёмники прямого усиления в основном используются ныне только в радиолюбительской практике и для некоторых специальных целей. Улучшить избирательность можно путем увеличения количества колебательных контуров в высокочастотной части приёмника.

Повышение чувствительности приёмника прямого усиления путём повышения коэффициента усиления УВЧ выше определённого предела без использования АРУ бессмысленно, так как УВЧ может, во-первых, самовозбудиться, а во-вторых, при приёме мощных станций звук будет искажён из-за перегрузки.

Трёхпрограммные приёмники проводного вещания также использовали схему прямого усиления; вещание 2-й и 3-й программ идёт на частотах в несколько десятков килогерц с амплитудной модуляцией. По схеме прямого усиления строились некоторые ранние телевизоры (например, КВН). Это оказалось возможным благодаря тому, что телепередатчиков в то время в СССР было мало, и избирательности тракта прямого усиления было достаточно.

Реализация метода при работе приемника

Допустим, в контур радиоприемника приходят колебания от радиостанции. Чтобы осуществить преобразования, необходимо создать несколько вспомогательных высокочастотных колебаний. Далее подбирается частота гетеродина. При этом разность слагаемых частот должна быть, например, 460 кГц. Далее нужно произвести сложение колебаний и подать их на лампу-детектор (или полупроводник). При этом получаются разностной частоты колебания (значение 460 кГц) в контуре, соединенном с анодной цепью

Нужно обратить внимание на то, что этот контур настраивается на работу при разностной частоте

Используя усилитель высоких частот, можно произвести преобразование сигнала. Амплитуда его существенно увеличивается. Усилитель, используемый для этого, сокращенно называют УПЧ (усилитель промежуточной частоты). Его можно встретить во всех приемниках супергетеродинного типа.

Почему генерация приёмника наступает при выведении пластин ротора конденсатора обратной связи, а не при введении пластин ротора?

Явление это объясняется самовозбуждением приёмника и неправильным включением катушки обратной связи. В приёмнике, в котором наблюдается такое явление, катушка обратной связи включена наоборот, т. е. направление витков её таково, что обратная связь глушит контур.

Поэтому при введении конденсатора обратной связи происходит столь сильное заглушение приёмника, что самовозбуждение возникнуть не может — приёмник не генерирует.

При уменьшении ёмкости конденсатора обратной связи заглушающее действие уменьшается и при определённом положении конденсатора это заглушение становится уже столь малым, что приёмник начинает генерировать.

Если в приёмнике наблюдается такое явление, то нужно:

  1. переключить концы катушки обратной связи и
  2. устранить самовозбуждение.

Иногда это явление бывает вызвано нестабильностью работы схемы (паразитная генерация).

2. Преимущества и недостатки

Главное преимущество приёмника прямого усиления — простота конструкции, в результате чего его может собрать даже начинающий радиолюбитель. В СССР в 1970-80 гг продавались, а в других странах продаются и ныне, радиоконструкторы — наборы деталей для изготовления приёмника прямого усиления на транзисторах

Кроме того, радиоприёмники прямого усиления (в отличие от супергетеродинных приёмников) отличаются отсутствием паразитных излучений в эфир, что может быть важно, если необходима полная скрытость приёмника. Имеется и ряд других преимуществ, из которых такие как:

  • Большой динамический диапазон,
  • Линейность,
  • Отсутствие «зеркальных» и прочих побочных каналов,
  • Отсутствие свистов при перенастройке —

привели к тому, что сейчас именно этот тип приёмника закладывается в основу программно-определяемого радио при работе на частотах до десятков МГц, где возможна работа современных доступных АЦП напрямую, без преобразования частоты.

Основной недостаток приёмника прямого усиления — малая селективность (избирательность), то есть малое ослабление сигналов соседних радиостанций по сравнению с сигналом станции, на которую настроен приёмник (к регенеративному приемнику, являющемуся разновидностью приемника прямого усиления, это не относится). Поэтому этот тип приёмников удобно использовать только для приема мощных радиостанций, работающих в длинноволновом или средневолновом диапазоне (из-за особенностей распространения волн в ионосфере длинноволновые и средневолновые сигналы не могут распространяться слишком далеко, поэтому приёмник «видит» только ограниченное число местных станций). Из-за этого недостатка приёмники прямого усиления не производятся промышленностью и в основном используются ныне только в радиолюбительской практике.

Как правило, радиоприёмники этого типа могут принимать только амплитудно-модулированные радиопередачи. Также желательно подключение внешней антенны и заземления, в связи с их невысокой чувствительностью, ограниченной усилением.

Трёхпрограммные приёмники проводного вещания также используют схему прямого усиления.

По схеме прямого усиления работал и знаменитый телевизор КВН. Это оказалось возможным благодаря тому, что он принимал только 3 канала в метровом диапазоне волн, телевизионные каналы достаточно разнесены для достижения хорошей селективности и при прямом усилении, а телепередатчиков в то время в СССР было мало.

Частота гетеродина

А теперь давайте рассмотрим простой супергетеродинный приемник на лампе или транзисторе. Можно изменить частоты гетеродина в необходимом диапазоне. И ее нужно подбирать таким образом, чтобы с любыми по частоте колебаниями, которые приходят из антенны, получалось одинаковое значение промежуточной частоты. Когда осуществляется настройка супергетеродина, происходит подгонка частоты усиливаемого колебания под конкретный резонансный усилитель. Получается явное преимущество – нет необходимости настраивать большое количество междуламповых колебательных контуров. Достаточно настроить гетеродинный контур и входной. Происходит существенное упрощение настройки.

Способ преобразования частоты

А теперь нужно рассмотреть упомянутый выше способ преобразования частоты в радиоприемниках.

Допустим, есть два вида колебаний, частоты у них различные. При сложении этих колебаний появляется биение.

Сигнал при сложении то увеличивается по амплитуде, то уменьшается.

Если обратить внимание на график, который характеризует это явление, то можно увидеть совершенно другой период. И это период совершения биений

Причем этот период намного больше, чем аналогичная характеристика любого из колебаний, которые складывались

И это период совершения биений. Причем этот период намного больше, чем аналогичная характеристика любого из колебаний, которые складывались.

Соответственно, с частотами все наоборот – у суммы колебаний она меньше.

Частоту биений вычислить достаточно просто. Она равна разности частот колебаний, которые складывались. Причем с увеличением разности повышается частота биений. Отсюда следует, что при выборе относительно большой разницы слагаемых частот получаются высокочастотные биения. Например, есть два колебания – 300 метров (это 1 МГц) и 205 метров (это 1, 46 МГц). При сложении окажется, что частота биения будет 460 кГц или 652 метра.

Описание практической, проверенной в работе конструкции приемника.

Но что же делать, какой выход из ситуации, тем более, что собранный средневолновый приемник прямого усиления уже подавал признаки жизни.

Решено было немного модифицировать усилитель радиочастоты. Оригинальная схема этого усилителя представлена ниже:

Как видно, здесь два идентичных плеча на транзисторах VT2VT4 и  VT3VT5 соответственно, которые есть не что иное, как обычный усилительный каскад с непосредственными связями.

Решено было удалить нижнее плечо на  VT3VT5, а в качестве усилителя РЧ использовать транзисторы VT2VT4.

Немного изменив номиналы резисторов и заземлив эмиттер VT2, получаем нужную схему:

Разумеется, в этом случае исток полевого транзистора VT1 заземляем по ВЧ через конденсатор С3.

Этот вариант усилителя РЧ заработал с полпинка, как говорится. Режимы транзисторов  установились автоматически. Да и характер работы приемника изменился-явно стал прослушиваться эфирный шум. Проверил работу этого модифицированного усилителя РЧ подав на его вход сигнал с ГСС-на выходе отличная по форме  синусоида с большой амплитудой.

Надо отметить, что при первом включении этот усилитель самовозбудился. Для устранения самовозбуждения пришлось включить в эмиттерную цепь транзистора VT4 резистор R8.

Теперь средневолновый приемник прямого усиления, а точнее, его схема выглядит так:

Здесь сигналы радиовещательных радиостанций диапазона средних волн принимаются рамочной корзиночной антенной. Перестройка по частоте осуществляется конденсатором переменной емкости С2. Далее сигнал поступает на первый каскад усилителя РЧ, собранного на полевом транзисторе типа КП302Б. Этот каскад имеет коэффициент усиления около 2, но главная его задача-не нагружать рамочную антенну. С чем он отлично справляется благодаря своему большому входному сопротивлению.

Далее сигнал поступает на следующие каскады усиления РЧ на транзисторах VT2VT4. Усиленный до необходимого уровня сигнал поступает на амплитудный детектор, который собран на диодах VD1VD2 типа Д9Б по схеме удвоения. Продетектированный сигнал звуковой частоты через регулятор громкости R12 поступает на усилитель НЧ, который собран на микросхеме LM386. Схема включения типовая для коэффициента усиления 200.

К выходу микросхемы можно мультмедийные наушники  или колонку. Я, например, подключил колонку 6АС-2. Также, продетектированный сигнал с отрицательной полярностью поступает в цепь затвора транзистора VT1, выполняя таким образом функции простой цепи АРУ.

Собранный средневолновый приемник прямого усиления выглядит так:

Расположение основных элементов:

Ну что, настало время испытать наш средневолновый приемник прямого усиления в реальном эфире…

Дождавшись вечера 6 марта текущего года пробуем протестировать приемник в реальном эфире.

Фантастика! Но приемник заработал! Причем станции принимаются очень громко, с отличным качеством. Сигнал с корзиночной рамочной антенный «валит» будь-здоров, за что отдельное спасибо В. Т. Полякову.

Регулятор громкости даже пришлось поставить почти на минимум.

Конечно, избирательность не очень высокая-но что требовать от простого приемника ПРЯМОГО усиления?.

Отдельно скажу, что по громкости звучания и по его качеству, этот приемник мне понравился даже больше чем изготовленный мною ранее средневолновый регенератор.

Если честно, никак не ожидал от этой схемы такой работы.

Короткое видео о работе приемника. Снято 6 марта 2019 года, примерно в 19-00.

Обновление от 14 ноября 2020 года.

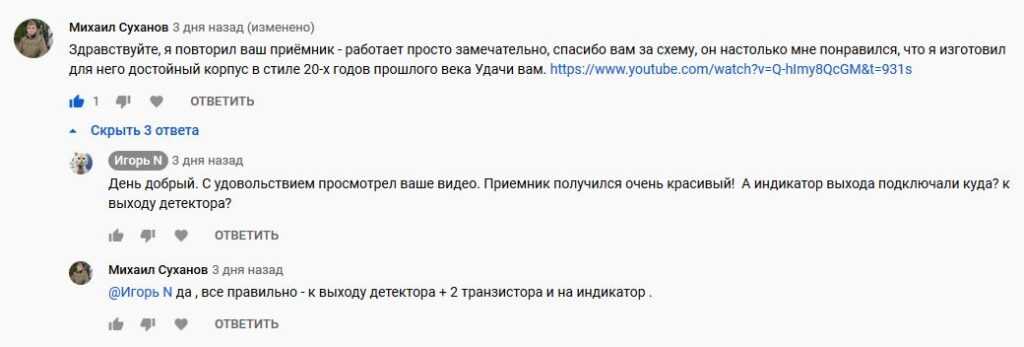

Один из пользователей повторил этот приемник, и оставил свой отзыв к видео на Ютубе.

Вот скриншот:

Как читать схему твоего приемника

Чтобы правильно соединить детали приемника, ты пользовался рисунками. На них катушку, телефоны, детектор и другие детали и соединения ты видел такими, какими они выглядят в натуре. Это очень удобно для начала, пока приходится иметь дело с совсем простыми радиоконструкциями, в которые входит мало деталей. Но если попытаться изобразить таким способом устройство современного приемника, то получилась бы такая «паутина» проводов, в которой невозможно было бы разобраться. Чтобы этого избежать, любой электроприбор или радиоаппарат изображают схематически, т. е. при помощи упрощенного чертежа — схемы. Так делают не только в электро- и радиотехнике. Посмотри, например, на географическую карту. Судоходная могучая красавица Волга со всеми ее грандиозными сооружениям изображена на карте извивающейся змейкой. Такие крупные города, как Москва, Ленинград, Куйбышев, Владивосток и др., показаны всего лишь кружками. Леса, равнины, горы, моря, каналы изображены на географической карте тоже упрощенно — схематически.

Перестраиваемые ЧМ передатчики

Представленные на рисунке 4 и 5 схемы отличаются наличием цепей подачи дополнительного напряжения смещения на варикапы, входящие в контуры задающих генераторов. Величины напряжений смещения могут быть изменены с помощью специальных переменных резисторов. В соответствии с изменениями величин напряжений смещения изменяются емкости варикапов и соответственно частоты задающих генераторов ЧМ-передатчиков.

Дальность работы каждого из приведенных ЧМ-передатчиков на Частоте 74 МГц с излучающей антенной 1 м и с УКВ-радиоприемником чувствительностью 10-15 мкВ составляет 150-200 м. С антеннами меньшей длины — дальность меньше. Поэтому при нежелательности излучения на столь значительное расстояние приведенное устройство должно быть соответствующим образом экранировано и снабжено короткой антенной.

Рис.4. Схема УКВ ЧМ-передатчика на биполярном транзисторе с электронной перестройкой частоты и с УНЧ на 1 транзисторе.

Элементы для схемы ЧМ-передатчика на рисунке 4:

  • R1=1к-10к, R2=500к-1.0 (требует подстройки), R3=3к-10к,
  • R4=20к, R5=50к-100к, R6=20к, R7=510, R8=6.2к, R9=20к;
  • С1=4.7мкФ-20мкФ, С2=0.2мкФ-1.0мкФ (неполярная емкость),
  • СЗ=4.7мкФ-20мкФ, С4=10, С5=1н-10н, С6=10-50, С7=20-30, С8=10-15, С9=1н-10н;
  • Т1 — КТ3102, КТ315 или любой другой НЧ- или ВЧ-транзистор с коэффициентом усиления более 100,
  • Т2 — КТ368, КТ361 или любой другой ВЧ-транзистор с граничной частотой не менее 300 МГц;
  • D1 — варикап Д901А,В, КВ102 или аналогичные;
  • L1 — дроссель, например, Д0.1 40-100 мкН; катушка L2 — бескаркасная, внутренний диаметр — 6 мм, диаметр провода — 0.8 мм, желательно посеребренный, L2 — 3+1 витка.

Рис.5. Схема УКВ ЧМ-передатчика на полевом транзисторе с изолированным затвором, с электронной перестройкой частоты и с УНЧ на 1 транзисторе.

Элементы для схемы ЧМ-передатчика на рисунке 5:

  • R1=1к-10к, R2=500к-1.0 (требует подстройки), R3=3к-10к, R7=360, R4=20к, R5=50к-100к, R6=20к;
  • С1=4.7мкФ-20мкФ, С2=0.2мкФ-1.0мкФ (неполярная емкость), С3=10, С4=20-30, С5=1н-10н, С6=1н-10н, С7=10-15;
  • Т1 — КТ3102, КТ315 или любой другой НЧ- или ВЧ-транзистор с коэффициентом усиления более 100, Т2 — КП305Ж,Е;
  • D1 — варикап Д901А,В, КВ 102 или аналогичные;
  • L1 — дроссель, например, Д0.1 40-100 мкН; катушка L2 — бескаркасная, внутренний диаметр — 6 мм, диаметр провода — 0.8 мм, желательно посеребренный, L2 — 3+1 витка.

Настройка (рисунок 5). Изменением величины резистора R2 установить напряжение на коллекторе транзистора Т1 равным половине напряжения питания, при 9В — это ЗВ-6В. Увеличение сопротивления в коллекторе транзистора Т1 ведет к увеличению коэффициента усиления каскада.

Однако не рекомендуется уменьшать коллекторный ток менее 0.5 мА, т.е. устанавливать R3 более 10к-15к.

При отсутствии генерации подстроить (подобрать) R7, не превышая допустимого предела максимального тока транзистора — 15 мА. Частота устанавливается конденсатором С4 и сжатием и/или растягиванием катушки L2. Для этой схемы также не рекомендуется увеличивать емкость конденсатора СЗ.

R4-R6 могут иметь другие номиналы, однако необходимо помнить, что уменьшение значений R4 н R6 без увеличения значения емкости С2 может привести к ослаблению низких частот, при 0.2мкФ и 20к нижняя частота передаваемого сигнала — не менее 40 Гц. Возможно использование в качестве С2 оксидного конденсатора, но при выборе деталей и настройке необходимо учитывать полярность напряжения на конденсаторе при крайних положениях переменного резистора R5.

Монтаж (рисунок 5). Монтаж выполняется на 2-стороннем фольгированном стеклотектолите. Одна сторона (со стороны деталей) используется как общий про-иод и экран, другая — для печатных проводников схемы. Проводники, соединяющие детали, должны иметь минимальную длину.

Использование I-стороннего фольгированного стеклотекстолита и выполнение монтажа без учета данных рекомендаций (традиционным способом) может привести к самовозбуждению схемы (например, на инфранизких частотах) и даже к срыву генерации. Для повышения стабильности частоты целесообразно поместить задающий генератор или все устройство и экран. При этом частота генератора, возможно, несколько изменится (увеличится).

Других особенностей в монтаже и настройке данная схема не имеет.
