Схема сумеречного выключателя 03723

Как действует акустический выключатель

Микрофон или акустический датчик преобразует звуковые колебания в электрический сигнал. После усилителя звуковой частоты ЗЧ сигнал детектируется, постоянное напряжение подается на базу транзисторного ключа, в нагрузку которого включена обмотка реле. После превышения порогового уровня на базе ключ срабатывает, и реле замыкает контакты питания 220 В электроприемника. При повторной звуковой команде схема автоматически отключается и прекращается протекание тока в светильнике или электроприборе.

Технические характеристики

Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:

  • вес нетто (без упаковки) 30 – 60 г;
  • габаритные размеры 40*40*15 –86 *86 *26 мм;
  • напряжение бытовой сети 220 В;
  • максимальный ток нагрузки 5A;
  • мощность нагрузки200–1100Вт;
  • регулировка звуковой чувствительности 20 –150 дБ;
  • класс защиты корпуса IP30 – IP34;
  • относительная влажность от 20% до 60%;
  • температура эксплуатации от 0°С до +40°С;
  • срок гарантии изделий 12–24 месяца.

Составляющие детали

Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:

  • транзисторов и диодов;
  • диодного моста и стабилитрона;
  • микросхем триггера и компаратора;
  • резисторов и конденсаторов;
  • микрофона и реле.

Плата помещается в крепкий пластиковый корпус защелками.

Отличия между хлопковым и звуковым (голосовым) выключателем

Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают  последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.

Монтаж и схема подключения выключателя света по хлопку

Как я уже говорил выше, устанавливать хлопковый выключатель я планирую в своей спальной комнате. Там у меня установлен светильник с двумя лампами КЛЛ.

На данный момент светильник подключен через одноклавишный выключатель. Схема имеет следующий вид:

Вот схема подключения дистанционного выключателя  «Экосвет‑Х‑300-Л», реагирующего на хлопки.

Белые провода нужно подключить в сеть 220 (В), причем строго соблюдать полярность при этом не требуется. К черным проводам подключается нагрузка — в моем случае это две лампы КЛЛ.

В настоящее время с распределительной коробки на светильник приходит фаза (через одноклавишный выключателя) и ноль. Вот их нам и нужно соединить с белыми проводами.

Черные провода нужно подключить непосредственно на лампы светильника, которые подключены параллельно друг с другом.

Вот схема питания светильника с хлопковым выключателем:

Питание хлопкового выключателя идет через существующий одноклавишный выключатель. Если мы хотим временно вывести его из работы, то достаточно отключить этот одноклавишный выключатель.

С помощью регулятора чувствительности звука выставим нужный нам уровень.

Настроим регулятор так, чтобы хлопок был и не слабым (исключим ложные срабатывания при легких случайных хлопках), и не сильным (чтобы руки не отбить).

Испытания и эксперименты (видео)

Проверим этот выключатель на действие следующих посторонних громких и звонких звуков от:

  • ударов молотка
  • работающего пылесоса
  • звонка телефона
  • работы перфоратора
  • стука посуды (кружка с ложкой)

Попробуем спровоцировать ложные срабатывания путем воздействия на выключатель звуками от вышеперечисленных приборов и устройств. Алгоритм работы выключателя, а также проведенные мной эксперименты я снял на видео:

Сделаем вывод из экспериментов: выключатель ложно реагирует на звуки от работы перфоратора и на очень звонкие звуки от стука ложки о кружку. В остальных случаях ложных срабатываний замечено не было.

После часа работы я проверил нагрев его корпуса. Могу Вас обрадовать — корпус слегка теплый, что в пожарном отношении является безопасным.

Простой сумеречный выключатель

Найти садовую аллею или домашний путь после наступления темноты может быть сложно. Решением этой проблемы является сумеречный выключатель. Вероятно, это одна из самых простых схем такого типа. Самая простая схема, но в то же время очень надежная. В качестве датчика освещенности используется фоторезистор. При слабом освещении его сопротивление увеличивается, что вызывает срабатывание триггера и активирует реле управления освещением.

Характеристики сумеречного выключателя

  • датчик освещенности: фоторезистор
  • схема с гистерезисом
  • плавное регулирование чувствительности света
  • элемент переключения освещения: реле
  • максимальная нагрузка на контакт: 10А
  • источник питания: 12 В постоянного тока

Описание работы схемы устройства

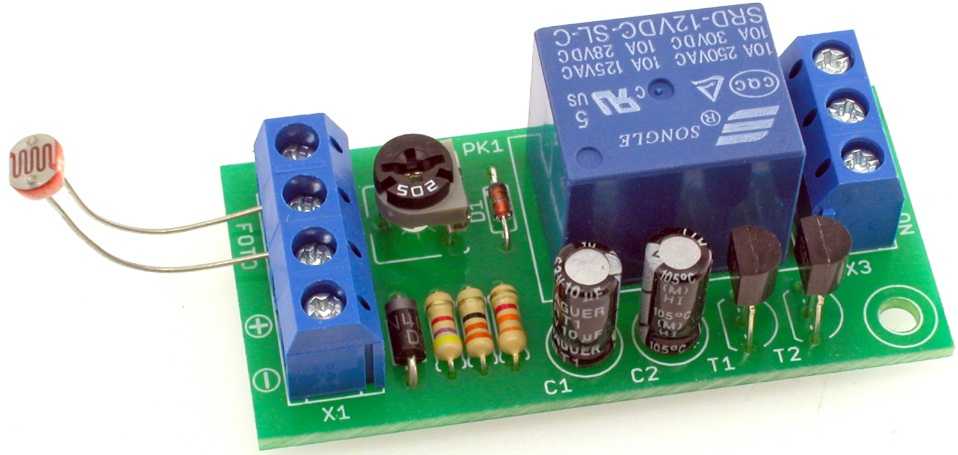

Электрическая схема автоматического сумеречного выключателя показана на рисунке 1.

Вероятно, это самая простая и надежная схема сумеречного выключателя, которую можно было бы встретить в радиотехнической литературе. Когда стемнеет, сопротивление фоторезистора R1 увеличивается.

Как следствие, транзистор T2 закрывается, а транзистор T1 открывается, и реле RL1 замыкает контакты. Падение напряжения на резисторе R3 определяет гистерезис переключателя. Конденсатор С1 защищает систему от кратковременных изменений освещения, вызванных, например, фарами проезжающих автомобилей. Сопротивление фоторезистора при дневном освещении составляет несколько сотен Ом, а после наступления темноты оно увеличивается до нескольких десятков килоом. Во время калибровки переключателя может потребоваться отпаять конденсатор C1, чтобы время реакции системы было меньше. Используя потенциометр PR1, мы настраиваем черту активации порога переключения. Допустимая контактная нагрузка реле, используемого в модели, составляет 10А. Схема сборки автоматического сумеречного выключателя показана на рисунке 2.

Сборка устройства не требует специального описания. Схема не требует длительной настройки и будет работать должным образом, как только включается питание.

Источник

Производители

Хлопковый выключатель “Экосвет”

Снижение цен на электронику делает нецелесообразным изготовление акустических выключателей света своими руками. Выключатель “Экосвет” работает со всеми видами ламп на 220 В. Технические характеристики:

воспринимаемый звук – от 30 до 150 дБ;
уровень защиты корпуса – IP30;
температура эксплуатации – от -200С до +400С;
цена – 350 руб.

Устройство крепится саморезами за крепежные лапки. Принцип работы заключается во включении и отключении нагрузки по одному хлопку. Выключатель не следует располагать в помещениях, где может присутствовать посторонний звук. Допускаются ложные срабатывания, несмотря на то, что он настроен преимущественно на хлопки.

“Экосвет” подключается к сети 220 В по схеме подключения плавного акустического выключателя, изображенной на рисунке выше. При этом видно, что он связан с обычным выключателем, который нужен для того, чтобы обесточить схему и вывести ее из работы.

Схема подключения хлопкового выключателя “Экосвет”

Выключатель “Claps”

Современная модель выключателя “Claps” – это одна из новых разработок, где звук обрабатывается микропроцессором. Устройство настроено на несколько хлопков и не реагирует на другой посторонний звук. При этом обязательным условием для включения или отключения света является подача сигналов подряд. В одном помещении можно устанавливать несколько таких выключателей, реагирующих на определенное количество хлопков. Для этого на электронной плате устройства нужно установить перемычку в определенное положение. Таким образом, подавая нужное количество равномерно следующих друг за другом сигналов, можно управлять несколькими приборами, например, источниками света, вентилятором, увлажнителем воздуха, музыкальным центром и другими.

Открывание с помощью электропривода штор хлопками может произвести впечатление на гостей. Устройство управления имеет размеры спичечного коробка и может легко быть спрятанным в корпусе прибора или в подрозетнике выключателя. Под версию “Claps Plug” можно легко приспособить любой бытовой прибор с электрическим шнуром, который будет включаться по звуку.

Хлопковый выключатель “Claps Plug”

Подобное срабатывание лучше защищает от постороннего шума. Этим модель отличается от акустического выключателя. Лампы могут быть любые. По сравнению с предыдущей моделью, цена устройства значительно выше (2450 руб.).

Если в хлопковом выключателе предусмотрено плавное включение нагрузки, то с люминесцентными лампами он работать не будет. Выключатель “Claps” с ними можно использовать.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

  • с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
  • уличный либо комнатный вариант использования (зависит от класса защиты IP);
  • фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

  1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
  2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
  3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
  4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
  5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
  6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
  7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
  8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
  9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Инструкция по подсоединению фотореле фирмы Feron

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

  • Схема подключения прожектора к фотореле и датчику движения
  • Способы соединения проводов в распределительной коробке
  • Как заменить электропроводку в квартире

Устройство

От модели к модели меняется форма корпуса или активный слой, но одно остается неизменно.

Это основа — подложка из керамического материала.

На подложке змейкой наносят методом напыления тончайший слой проводника из золота или платины.

Также в качестве полупроводников могут быть использованы различные типы фоторезистивных материалов.

Если необходимо зафиксировать видимый свет с длинной волны:

То чаще всего применяется селенид кадмия и сульфид кадмия.

Для фиксации инфракрасного излучения пластины могут быть сделаны из:

  • германия в чистом виде либо с добавлением небольших примесей;
  • кремниевыми;
  • сульфида свинца и прочих химических сочетаний на его основе.

В чистом виде германий или кремний встречается в деталях, обладающих внутренним фотоэффектом.

Остальные примеси могут, применены в устройствах с внешним фотоэффектом.

Производство первых серийных сернисто-висмутовых фоторезисторов в нашей стране было налажено в 1948 г.

Позднее их заменили на сернисто-кадмиевые и селенисто-кадмиевыми модели, у которых проявились гораздо лучшие параметры.

В любом случае свойства остаются прежними.

Напыленные, таким образом, слои, имеют вывода на электроды, по которым попадает электрический ток.

Сверху всю конструкцию вмещают в корпус, защищенный тонким слоем прозрачного пластика, через который попадают световые потоки.

Форма размеры и материал защитного корпуса могут быть различными. Эти параметры определяются производителем, исходя из предназначения фоторезистора и выглядят по-разному.

Устройство обычного фоторезистора может быть разного исполнения:

  • в металлическом корпусе;
  • в пластиковом корпусе;
  • открытого типа.

Не всегда применяется и напыление металлов. Токопроводящий слой может быть вырезан из тонкого слоя полупроводника.

Встречаются варианты и пленочных фотодатчиков.

Как своими руками изготовить сумеречный выключатель для автоматического управления освещением

Сейчас несложно купить сумеречный выключатель и подключить к нему искусственный источник света, например, уличный светодиодный прожектор для освещения входа в частный дом или техническое здание.

Однако, настоящий домашний мастер непременно попробует досконально разобраться в принципах работы такой конструкции.

В этой статье мы знакомимся с довольно простой, но надежной схемой, которую несложно собрать, настроить и эксплуатировать своими руками. Она по силам любому человеку, который умеет держать в руках паяльник, может выполнять несложные электротехнические работы.

Автоматический выключатель для сумеречного освещения собирается из дешевых и доступных материалов. Их можно приобрести через интернет. Но, у большинства умельцев они, скорее всего, имеются в арсенале радиодеталей.

Благодаря этой самоделке вы можете доверить управление освещением автоматике, которая будет напоминать о качественно выполненной работе, поднимет ваш авторитет в глазах окружающих как способного мастера.

Нормы освещенности

Санитарными правилами СанПиН 2.2.1/2.1.1.1278-03 зарегламентирована средняя освещенность зданий, сооружений и учреждений различного назначения, а также освещенность вокзалов, дорог, пешеходных переходов, парков и стадионов.

Нормативы на искусственное освещение в жилых помещениях следующие:

  • рабочий кабинет — 300 лк;
  • детская комната — 200 лк;
  • жилые комнаты и кухня — 150 лк;
  • гардеробная — 75 лк;
  • санузел и ванная — 50 лк;
  • коридор — 50 лк;
  • кладовая — 30 лк.

Однако в большинстве случаев освещенность комнат и жилых зон подбирается на основании личных предпочтений самих жильцов, а следование нормативности осуществляется лишь применительно к производственным и рабочим помещениям.

В качестве выводов стоит запомнить следующее:

  1. Численное значение светового потока указывается на упаковке осветительного изделия в люменах.
  2. Чтобы получить величину освещенности в люксах, его нужно разделить на значение площади, которую требуется осветить, выраженную в кв. метрах.
  3. На освещенность любого типа помещения существуют санитарные нормы.
  4. Самыми экономичными и эффективными на световую отдачу являются светодиодные (LED) лампы.

Установка уличного светильника

Теперь можно приступить к монтажу закладной для установки светильников.

Делаете в местах выхода труб ПНД опалубку с армирующей сеткой. Размер опалубки зависит от подпятника фонарного столбика.

Для хорошей устойчивости фонарного столба, фундамент должен быть заглублен не менее 30см.

Схема укладки проводов и монтажа закладной в разрезе выглядит следующим образом:

После этого заливаете все раствором и дав ему выстояться и застыть, демонтируете все лишнее.

Есть садовые светильники с отдельной нижней тумбой, встраиваемые на уровне земли. Для них не нужно делать никакой опалубки для подпятника.

Достаточно засыпать нижний слой гравием, дабы обеспечить дренаж дождевой воды.

Далее закрепляете нижний диск на небольшой слой цементного раствора.

При этом обязательно контролируйте строительным уровнем горизонт установки.

Внутри такой тумбы заливать раствор также не нужно. В ней как раз таки и осуществляется вся разводка и подключение проводов.

Есть еще один простой вариант монтажа закладной. Берется круглый фланец по диаметру основания фонарного столба.

К нему приваривается арматура.

В земле ручным садовым буром делается лунка на соответствующую глубину, и все это заливается бетоном.

Жесткость такой конструкции даже лучше, чем у просто забетонированной опалубки. Кроме того, все крепежные шпильки уже будут выведены наружу.

Когда бетонное основание готово, пропускаете кабель через нижнюю часть фонарного столбика, а само основание закрепляете на закладной.

1 of 2

Для этого прикладываете его к бетонной подложке и отмечаете места крепления под анкера.

Перфоратором высверливаете отверстия нужной глубины.

Вставляете и забиваете в них дюбель.

После чего прочно притягиваете основание фонаря к бетонной площадке.

Далее необходимо подключить и соединить все жилы кабелей. Зачищаете концы жил и заводите их в распредкоробку.

Соединение можно выполнить любым удобным способом.

Самый простой — это применение клеммников Ваго.

Самое главное — надежно заизолировать и герметизировать данное место. Сделать это можно при помощи специального электроизоляционного компаунда.

После полной герметизации размещаете залитую распредкоробку в основании и окончательно монтируете уличный светильник.

Есть модели светильников, у которых все расключение проводов происходит непосредственно на специальной контактной колодке, расположенной внутри столбика.

Тут все будет зависеть от вида и типа уличных фонарей. А разнообразие у них очень богатое, есть из чего выбрать.

Проделываете все эти операции по подключению со всеми остальными светильниками на вашем загородном участке.

Настройка параметров

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Как выполнить регулировку

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Будет интересно прочитать:

  • Схема подключения прожектора к сенсору и фотореле
  • Как сделать освещение забора
  • Как сделать светодиодный прожектор своими руками

Принципиальные схемы включения

Чтобы установить простой сумеречный автоматический выключатель (например, ФБ-4М) своими руками, понадобится электрическая схема. В отличие от чертежей, где подключаются модели с датчиком, на схеме ниже показан вариант соединения, где в качестве индикатора используется сверхчувствительный светодиод.

Такое автоматическое реле учитывает разницу сопротивления в резисторах (обозначение на рисунке R1 и R2). При том, второй резистор – R2 необходим для контроля номинального входящего напряжения VT1. Оно, используя силу постоянного напряжения HL1, помогает регулировать порог включения света.

Также, помимо включения в сеть готового реле, можно сделать самому датчики освещенности и сумеречные выключатели на компараторе для дома или двора. К слову, простое фотореле можно собрать даже из трех деталей. Условно выделим:

  1. Фотоэлемент;
  2. Пороговая деталь (компаратор);
  3. Выходное реле.

Нам нужно добиться, чтобы со снижением уровня солнечной активности увеличивалось сопротивление фоторезистора (фотоэлемента), после чего должна срабатывать пороговая деталь. Далее, включается в работу фотореле, выключающее (включающее) свет.

В качестве порогового реле можно использовать симистор, но у него должен быть включен в цепь симметрий динистор. Такие детали называют квадрак. Конструктивно они не отличаются от симисторов за исключением модернизированной цепи включения.

Квадрак или Quadrac может иметь различные технические характеристики, Вам требуется выбрать оптимальные параметры. Далее, нужно подобрать сопротивление резистора, т. к. это самый важный параметр для работы сумеречного выключателя.

В системах управления освещением величина сопротивления определяется по выбранному фотоэлементу, поэтому рекомендуем отталкиваться от данных на схеме. Для нормальной работы подойдет самый просто фотоэлемент (белый или желтый), в нашем случае, это стандартный фоторезистор (ФСК-7,ФСК-Г1).

Для первого испытания самодельного устройства с фотодатчиком можно использовать простую лампу накаливания. Но для её подключения нужно использовать регулятор мощности. Еще одним важным условием работы является установка охлаждения.

Видео: устройство самого простого сумеречного выключателя

https://youtube.com/watch?v=SMHBq_fSsVA

Где применяется схема с проходными выключателями?

Представим ситуацию, когда вы уже ложитесь спать, свет в спальне включен. Чтобы погасить лампу, вам нужно подняться c кровати и дойти до определённого места, где расположен выключатель. Согласитесь, было бы гораздо удобнее, если бы второй пульт управления находился где-нибудь у изголовья кровати. Это самый простой пример, почему такая схема может понадобиться.

Чаще всего проходные выключатели устанавливают…

  1. В длинных коридорах. Удобно осветить отдалённый участок, находясь в начале коридора, а затем выключить свет, когда коридор пройден.
  2. В домах с несколькими этажами. Заходя в холл, хозяин может включить свет сразу в нужном ему месте.
  3. В гараже. Включив освещение из дома, не придётся искать в темноте переключатель, натыкаясь на предметы вокруг.
  4. На приусадебном участке. Можно включить подсветку в тёмное время суток не выходя из дома.
  5. У изголовья кровати или дивана. Удобно управлять освещением комнаты, не вставая.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
