Подключение электрической плиты в квартире своими руками

Самостоятельное подключение электрической плиты

Напоминаем ещё раз, что процесс установки этого устройства очень сложный. Справиться с ним непросто, если вы до этого всю жизнь были с электрическими приборами «на Вы». В этом случае, вам стоит послушаться рекомендаций специалистов и доверить процесс знающим мастерам.

Но если вы можете самостоятельно установить розетку или хотя бы что-то смыслите в электричестве, то можете попытаться установить всё самостоятельно.

Главное правило, которое должно соблюдаться, когда вы совершаете подключение плиты: чем меньше соединений, тем надёжнее и долговечнее они будут.

Поэтому для того чтобы подсоединить устройство, лучше всего сделать для него отдельную проводку, которая будет соединять его и коммутатор с функциями УЗО. Но можно устанавливать и розетку для прибора

Также обратите внимание на то, что во время работы на кухне могут возникать ситуации, из-за которых бьёт током, поэтому очень важно подключать прибор к заземлению

Схему подключения электроплиты выбирайте в зависимости от того, сколько фаз в вашем доме. Как правило, на корпус устройства прикрепляют специальную подсказку со схемой подключения прибора к одно-, двух- и трёхфазной сети. Именно они и помогут вам сделать всё самостоятельно.

Как правило, в наборе с электроплитой отсутствует шнур. Это нормально. Это одно из требований техники безопасности, которое подразумевает непосредственное подключение электрических приборов через клеммные колодки, без розеток.

Но и при помощи розетки можно произвести подключение прибора. Главное, проследить за тем, чтобы он был рассчитан на ток от 32 А. Но запомните: электроплиты очень мощные, поэтому простая бытовая розетка не может использоваться для их подключения.

Очень важно, чтобы устройство было заземлено. Любым доступным методом

Если же сделать это сразу после приобретения устройства невозможно, то надо очень осторожно им пользоваться и в скорейшем времени исправить сложившуюся ситуацию

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

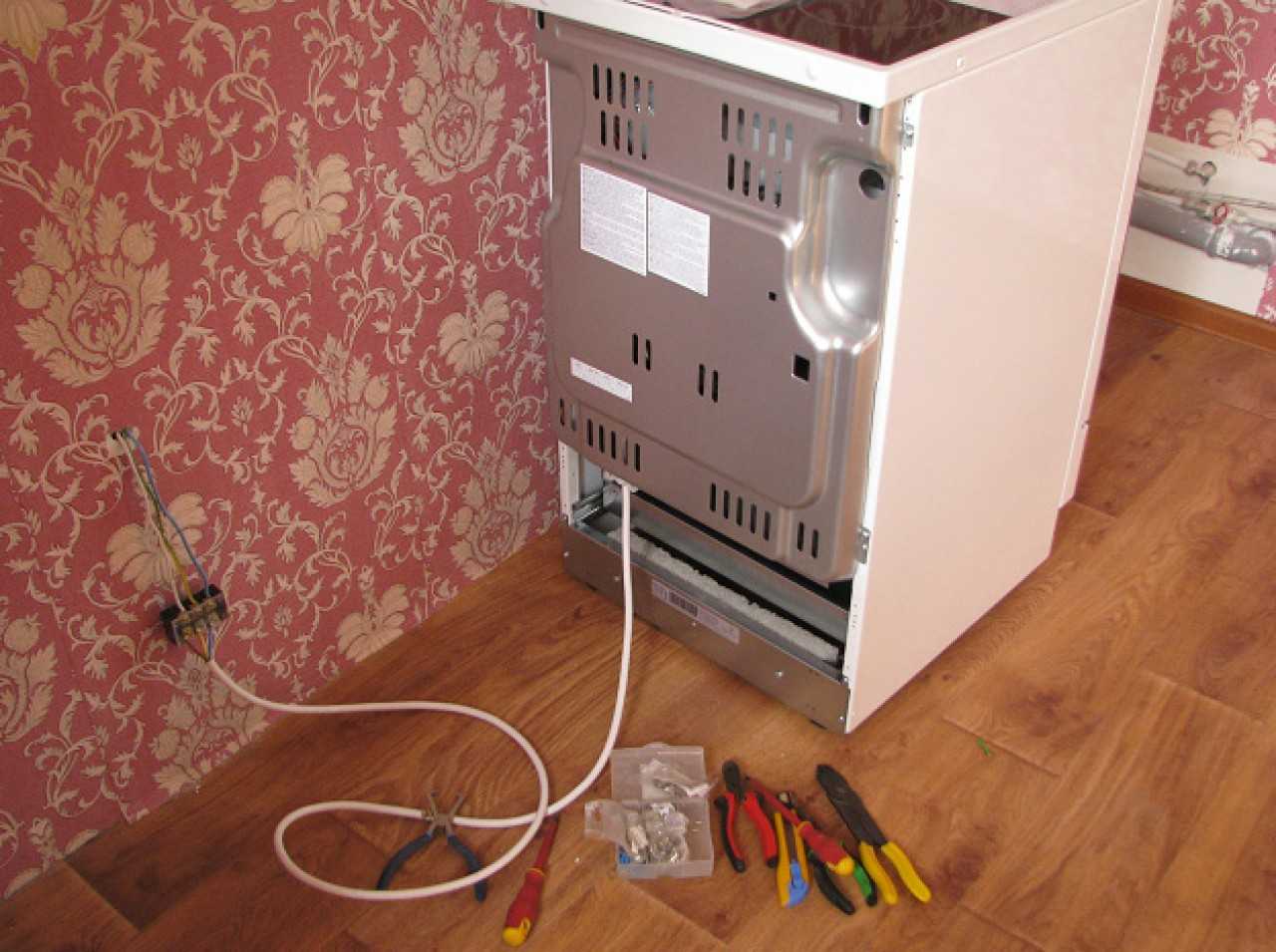

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Подключение электроплиты напрямую. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

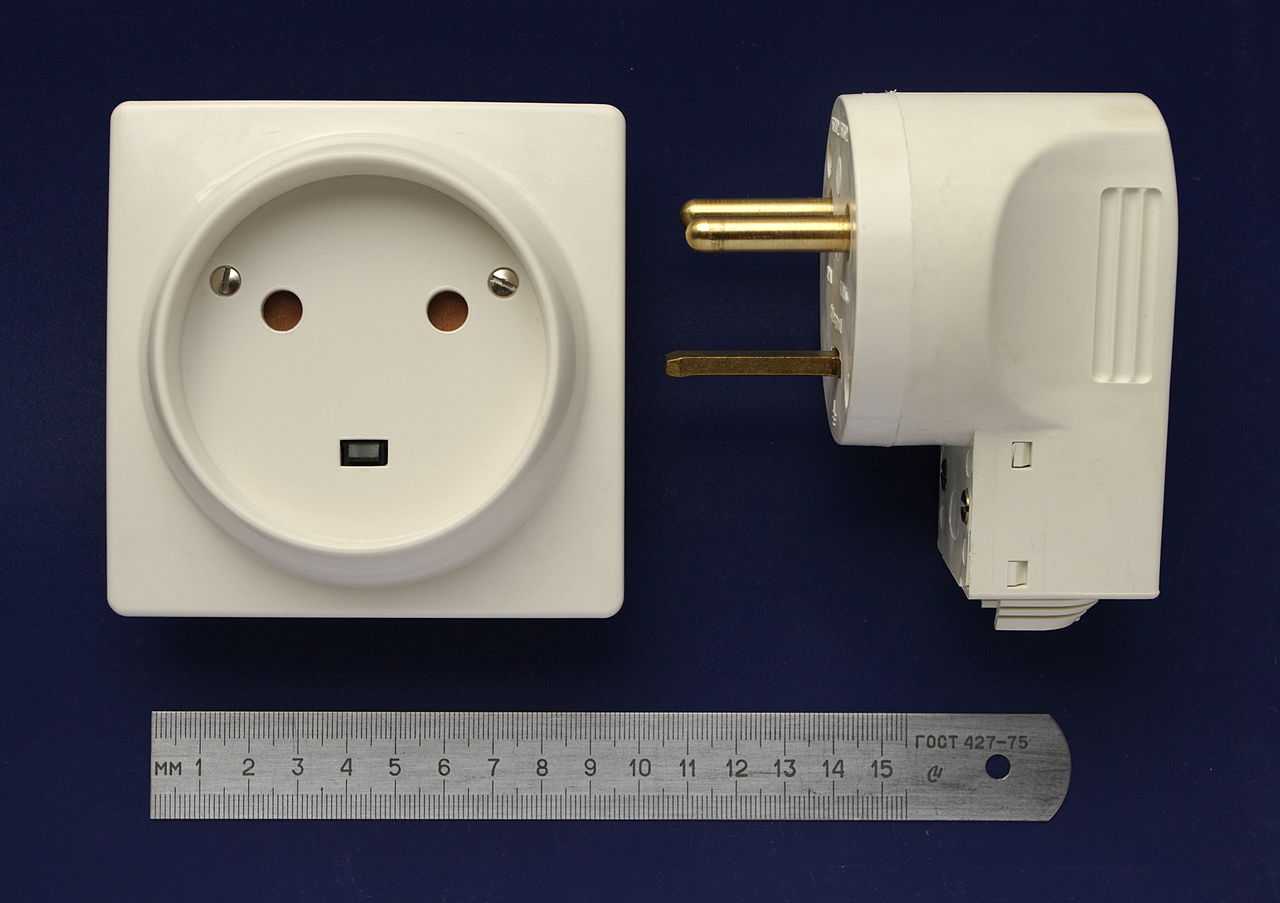

Выбор розетки

Согласно техническим нормам электроплита должна включаться непосредственно в розетку. Подключение через удлинитель из соображений электрической безопасности запрещено. Для подключения электрической плиты нельзя использовать обычную розетку, поскольку она не способна выдерживать высокую нагрузку. Для электрических бытовых приборов большой мощности необходимы специальные розетки, рассчитанные на мощность 7 кВт и больше. Подбирая такую розетку, надо ориентироваться на максимальное значение номинального тока.

Силовые розетки могут быть изготовлены из карболита и высококачественного пластика. Розетки первого типа представлены только в черном цвете и имеют меньшую стоимость. Пластиковые розетки изготавливаются, в основном, в белом цвете. Они отличаются высоким качеством и высоким уровнем износоустойчивости, поэтому и стоят дороже, чем карболитовые.

Выпускаются силовые розетки для открытой и скрытой установки. Если розетка устанавливается непосредственно за плитой, которая стоит возле самой стенки, то лучше использовать модель для скрытой установки, у которой рабочий механизм полностью прячется в стене.

Необходимо также учитывать количество фаз в домашней сети и наличие заземляющего контакта в розетке.

Приступая к установке розетки, надо сначала отключить электропитание в квартире. Затем с помощью перфоратора в выбранном месте проделывается отверстие для стакана подрозетника. В подрозетник продевают питающий провод, с которого снимают защитную оплетку. Концы освобожденных проводов в разноцветной изоляции тщательно зачищают на длину до одного сантиметра. Потом их присоединяют к контактам розетки.

При этом очень важно правильно подсоединить все провода. Желто-зеленый провод надо подключить к заземляющему контакту розетки, который расположен по центру, а фазный и нулевой провода подсоединяют к крайним контактам. Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу

В противном случае произойдет короткое замыкание. Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту

Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу. В противном случае произойдет короткое замыкание

Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту.

Иногда возможность монтажа силовой розетки для электроплиты отсутствует. В таком случае плиту можно подключить к питающему кабелю напрямую. Кабель помещают в распределительную коробку и все его провода присоединяют к соответствующим клеммам колодки. В некоторых случаях коробку не используют и питающий кабель выходит просто из стены.

При подключении плиты к кабелю без электророзетки надо раскрутить вилку на шнуре питания плиты. Затем в корпус вилки заводится разделанный конец кабеля и все его провода подсоединяются к проводам шнура. При этом надо тщательно следить за тем, чтобы провода были одного цвета, то есть голубой провод шнура питания плиты соединен с голубым проводом кабеля электросети, желто-зеленый с желто-зеленым и красный с красным. Конечно, все работы, связанные с подключением электрооборудования, следует проводить при отключенной домашней электросети.

Подключение плиты напрямую к электрокабелю считается более надежным, так как в этом случае присутствует минимальное количество контактных точек, что повышает надежность соединения. Но данный метод не совсем удобный, поскольку отключить электропитание плиты можно только с помощью автомата.

В том случае, когда в квартире уже есть розетка для электроплиты, необходимо проверить, где располагается фаза, ноль и заземление и соответственно подключать провода в вилке. Чтобы определить фазу в розетке, можно воспользоваться индикатором напряжения в виде отвертки. Делается это довольно просто: индикатор устанавливается в место предполагаемой фазы. Если на нем загорается светодиод, значит, есть напряжение и это – фаза. Если светодиод не загорается, то напряжения нет и это – ноль. Земля определяется еще проще. Обычно это контакт внизу или вверху розетки.

Тонкости подключения электроплит разных производителей

Если задача состоит только в смене электроплиты, то не стоит думать, что тонкости будут те же, что и у предыдущего производителя. Популярные варианты, к которым стоит присмотреться:

  • Hansa;
  • Gorenje;
  • Beko;
  • Электролюкс;
  • Занусси.


Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем.

Они имеют особенности в подключении. Хотя производитель постарался сделать процесс подключения максимально понятным, в инструкции все доступно описано, поэтапно. Потому перед тем, как приступать даже к дополнительным покупкам, если они нужны, следует ознакомиться с рекомендациями производителя.

Подготовительный этап

Теперь перейдем именно к подготовке и последующему подключению рассматриваемой техники. До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты. Существуют следующие правила, как это делать необходимо:

  • место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали;
  • длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки;
  • устройство нельзя ни в коем случае размещать близко к холодильнику, по причине того, что горячая конфорка может иметь температуру до сотни градусов;
  • если плита будет встроена в кухонную стенку или гарнитур, то следует защитить панели, выполненные из пластика, от перегрева во время работы электрического прибора;
  • рядом с плитой индукционного типа лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Для осуществления работ понадобится иметь под рукой следующие материалы:

  • 3-жильный кабель, сечение которого будет составлять 4-6 миллиметров. Это будет зависеть от длины;
  • отдельный автомат для щитка, чтобы правильно осуществить подключение техники. Должен быть либо 32-амперный вариант либо 40-амперный аналог, в зависимости от проводного сечения;
  • УЗО, что должно уберечь технику от перегрузок.

Последние два момента считаются обязательными компонентами процесса подключения рассматриваемого устройства, вне зависимости от производителя. Именно они спасут технику от сгорания из-за перепадов напряжения, которые могут наблюдаться в электросети города. Это своего рода переключатель. Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель. Данные работы будут требовать кое-каких навыков и займут немало времени, но в итоге интерьер комнаты не пострадает, а кабель будет находиться внутри стены. Правда, сначала потребуется решить, что будет лучше сделать:

  • подключить все напрямую;
  • смонтировать розетку;
  • смонтировать раздаточную коробку.

Если вы не знаете, что выбрать, то следует посоветоваться с профессионалом. Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства. В новых высотках ситуация самая простая – строители просто оставляют кабель, имеющей изоляцию, а жильцы уже сами решают, что делать. Решение через клеммный ящик, если отсутствует на кабеле вилка, также реально в новых домах.

Ящик обычно ставится на кухонной стенке не ниже 0,6 метров от пола, а плита устанавливается на расстоянии не далее пары метров от нее. Как правило, он делается из металла либо очень прочного пластика, а сверху накрывается крышкой.

Следует отметить, что внутри уже есть подключение к домашней электросети. Следует лишь узнать, каким образом можно выполнить подключение электроплиты. Схема является очень простой: черный кабель представляет собой фазу, голубой – ноль, а желтый – заземление. Все 3 жилы подключаются к коробке, с ориентировкой по цвету. Потом остается проверить затяжку винтов соединения и закрыть крышку.

Еще один способ подключения – через розетку. Сейчас на рынке есть три категории розеток:

белорусская;

У российского варианта провод заземления располагается сверху, его вход повернут на 90 градусов к 2 другим отверстиям. При работе с белорусской розеткой контакты повернуты на 120 градусов. Особенностью европейской розетки является наличие двух контактов с круглым сечением, а заземление будет иметь плоское сечение и располагаться снизу. Но этот вариант считается устаревшим. Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

ЭКЧ. Описание и маркировка

Если взять меньшего сечения, то не факт, что они выдержат.

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное В подключение, так и на двухфазное В. Но её надёжность не в пример хуже.

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода фаза и ноль. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза красный или коричневый проводники , второй — контакты 4 и 5 — это нейтраль или ноль голубой или синий , шестой контакт — это земля зеленый или желто-зеленый. Первые две конфорки плиты являются именно ТЭНами, т.

Чаще всего используют подключение при помощи розетки и вилки. Это клеммы 4 и 5; И клемма заземления, помеченная специальным значком. Также снимается фиксирующая планка, придерживающая кабель.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Особенно, если розетка уже смонтирована. Все остальное — аналогично.

Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке. Обычно розетки для электроплиты имеют специальную форму.

При установке его ручки в первое положение замкнутся контакты Р и Р На каждую конфорку плиты идет свой переключатель.

Так выглядит вилка для подключения электроплиты Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. С края гибкого кабеля примерно на см снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1, см.
Ремонт электроплитки 2

Номиналы автоматов защиты и электрические параметры

По правилам, в электрощитке должны стоять отдельные УЗО и защитный автомат. Именно через них подается фаза на розетку. Иногда эту пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус они берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Лучше всего выбирать ближайший больший — так меньше шансов, что произойдет ложное отключение при работе на полной мощности. То есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Как подключить электрическую плиту

А если посмотреть на это с другой стороны, получается, что полностью все конфорки и духовку, еще и на полную мощность, вы редко когда включите, а может и никогда и не включите. А заплатите больше, так как более мощные автоматы стоят прилично дороже. Тут выбор за вами.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети. Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Подключение электроплиты своими руками к сети 220 В

Чтобы подключить электроплиту к сети 220 В, вы должны иметь при себе трёхжильный кабель, трехконтактные розетка и вилка, которые имеют силу тока не меньше, чем 32 А. Чтобы не возникало лишних вопросов, хочу заметить, что в наше время производят электроплиты, которые ничем не отличаются по тому, как нужно их подключать. Поэтому, вопросы по типу, как подключить мою электроплиту от определённой фирмы, должны сразу отпасть. Единственное, чем они могут отличаться, это тем, какие у них крышки, прикрывающие клеммную коробку в корпусе. Так же она может иметь разнообразные способы крепления. Что находится внутри необходимого нам пространства абсолютно идентично.

Подключение кабеля к вашей электроплите

Схема подключения электроплиты достаточно проста. Во-первых, вам нужно подсоединить кабель для подключения электроплиты. Внизу задней панели имеется клеммная колодка. Вы ее сразу узнаете, потому что именно на нее выведены совершенно все проводники. рядом с ней, обычно, находятся небольшие схемки, в которых описано то, как подключаться в различных сетях.

Так как мы подробно описываем подключение электроплиты при сети в 220 В, то на схемах необходимо найти именно ее. Проверьте все ли контакты на вашей плите соединены примычками, если нет, то следуйте следующим указаниям. На вашей плите вы должны соединить примычкой первый, второй и третий контакты. Это и будет наша фаза, она имеет красный, коричневый проводник. Вторая примычка должна соединять четвертый и пятый контакты, образовывая нейтраль, имеющую голубой или же синий проводник. А шестой контакт — земля, он имеет зеленый или желтый проводник. Наиболее надежно будет, если, перед подключением ваших контактов, вы сожмете их контактными пластинами. Соблюдайте все цветовые маркировки, чтобы далее не совершить ошибки.

Как установить вашу вилку

Во втором шагу подключение электроплиты своими руками необходимо произвести установку самой вилки. Как уже пояснялось выше, нам нужна силовая вилка, а все силовые вилки имеют разборную конструкцию. Вы должны окрутить крепежные винты, их, обычно, два, и снять крышку от контактов. В этом шаге лучше всего сразу снять и фиксирующую планку, которая придерживает кабель. После снятия защитной изоляции, которая находится с края от гибкого кабеля, проводники должны расправиться. Конец кабеля, снятый от изоляции, необходимо провести к корпусу нашей вилки.

Далее взаимодействуют прижимные винты и жгутики, в которые скрутились многожильные проводники. А именно, жгутики должны скрутиться вокруг контактов, а вышеперечисленные прижимные винты должны затянуть их.

То, как вы подключите все проводники, — очень важно, потому что от этого зависит вся остальная работа. Не торопитесь и делайте все аккуратно и правильно. Во-первых, в верхний контакт нашей вилки должен проходить именно зеленый провод, тот же «земляной», следовательно при подключении нашей розетки землю нужно будет подать в тот же разъем

В нашей розетки остается нетронутым еще два контакта, а именно наша «Фаза» и наш «ноль». Их подключение не зависит от того, куда их подавать, но имеет очень важное значение то, что фаза должна подключаться к фазе, а наш ноль к нулю. Поэтому, стоит внимательно к этому отнестись

Во-первых, в верхний контакт нашей вилки должен проходить именно зеленый провод, тот же «земляной», следовательно при подключении нашей розетки землю нужно будет подать в тот же разъем. В нашей розетки остается нетронутым еще два контакта, а именно наша «Фаза» и наш «ноль»

Их подключение не зависит от того, куда их подавать, но имеет очень важное значение то, что фаза должна подключаться к фазе, а наш ноль к нулю. Поэтому, стоит внимательно к этому отнестись

Как же найти, где какой проводник

Чтобы подключить электроплиту в домашних условиях нужно иметь четкое представление о том, где именно находится наша «фаза», «земля» и «ноль». Без этих знаний подключить электроплиту будет невозможно. Найти наше землю будет очень легко. Обычно она располагается где-то наверху или внизу, но отдельно от всех остальных. Остальные два контакта надо находить с помощью индикатора напряжения. Как он работает? Вы должны установить индикатор туда, где находится ваша фаза, а реакцию смотрите по светодиоду на корпусе. В том случае, если наш светодиод загорается, значит напряжение поступает, следовательно это наша «фаза». А у нуля напряжение не проходит, поэтому светодиод не должен загореться.

Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети . Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Мнение эксперта
Смирнова Екатерина Анатольевна
7 лет занимается дизайном интерьеров, профессиональный архитектор

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению – Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты.

Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине. Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ (кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
