Схемы электропроводки в доме

Проект электропроводки

Составление схемы по праву считается главной частью всей работы, потому что уже по ней понятно, будет ли всё работать или нет. Спроектировать её размещение можно и самостоятельно. А начать стоит со схематичных отметок, где предполагаются выключатели и розетки

Особое внимание этому нужно уделить на кухне, чтобы пользоваться кухонной техникой было максимально удобно. Также просматривается и отмечается, как будет проходить силовая и осветительные линии

После вычисляется их общая мощность покомнатно. Котлы и плиты в расчеты не включаются, потому что они устанавливаются в своих комнатах, где даже требуются провода в 4 мм2. Получив мощность, вычисляется максимальная нагрузка для всех помещений.

Также нужно сделать проверку по току. Максимальный ток на один автомат — до 16 Ампер. Таким образом вычисляется их количество.

После наконец берётся лист бумаги и наносится схема дома, а на неё розетки, выключатели, щитки, автоматы и т.д. После наносятся и провода вдоль стен. Так можно получить примерную длину провода, а потом установить точно после разметки в пространстве.

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

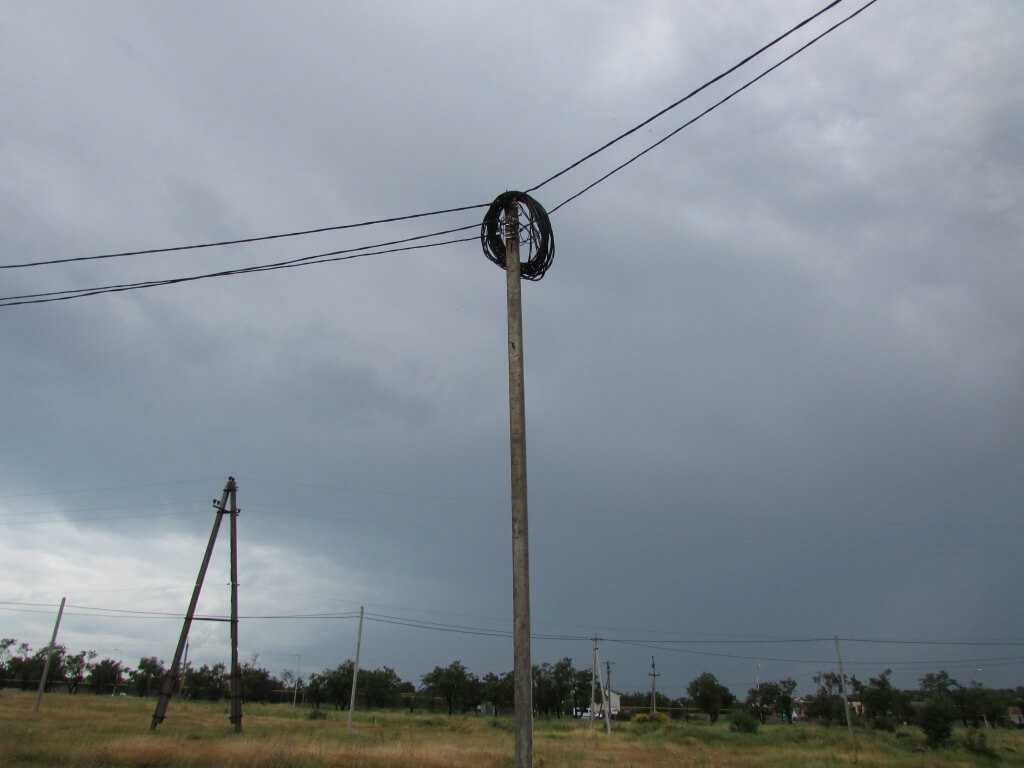

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

Как планировать ветки проводки?

Ветки протягиваются от щитка. Лучше всего, когда их запланировано больше, чем нужно. Сначала их можно просто держать отключённым, а потом включать по необходимости. Если же ветвей ровно столько, сколько нужно или даже меньше, то риск перегрузки сети увеличивается.

Если сеть однофазная, то на одну ветвь должно приходиться два киловатта нагрузки. Если сеть трёхфазная, то нужна ветка в шесть киловатт.

При разработке схемы ветвей необходимо учесть количество электроприборов, которое планируется использовать во всех комнатах отдельно. Также учитывается, что после могут докупаться усовершенствованные устройства, требующие больше питания. Эти приборы обозначаются на плане внутренней и внешней территорий. Учитывается и освещение.

После составления такой схемы будет понятно, где и какая требуется мощность, сколько будет элементов освещения и управления. Ветви будут соединять их и щиток. Обычно во всех комнатах будет пара контуров. Один из них будет отвечать за розетки, другой – за выключатели и освещение. На кабеле тут есть возможность сэкономить, установив распределительную коробку после входа контура в помещение. От неё кабели и будут идти к розеткам и светильникам.

Соединения в коробках создаются при помощи клеммников, потому что простое скручивание небезопасно. Однако если соединение не только скрутить, но и запаять, то оно будет не только надёжным, но и долговечным.

Перед прокладкой электросети эти коробки размещаются на планировке.

Монтаж розеток

Уличная розетка. Включена через отдельный автомат. Эксплуатируется уже 3 года, нареканий нет. Провод ВВГ НГ 2х2,5 мм2. Крышка закрывалась только первый месяц-два. Потом пришлось приколхозить резиночку.

Уличная розетка с крышками и резиночкой)

Ввод в корпус розетки – обязательно снизу.

Проход провода через стену – через металлическую трубку. Со стороны улицы разница в диаметрах нивелирована термоусадкой, обязательно – петля из провода для стока влаги.

Проход кабеля через стену с использованием металлической трубы

Нужно уточнить про монтаж на горючих поверхностях. Розетки должны иметь металлическое основание (такие есть в продаже) либо негорючий подрозетник. Провод нельзя крепить прямо к стене. Идеальный вариант – керамические изоляторы.

В случае с уличной розеткой, мне следует добавить металлическую пластину. Она должна быть такого размера, чтобы выступала за габариты корпуса розетки на несколько миллиметров. Металлическая пластина под розеткой:

Розетка внешняя на негорючем основании из металла

То же самое – с выключателями.

Сколько нужно предусмотреть розеток и светильников для дачного участка?

Это, в первую очередь, зависит от размера и формы вашего участка. Чем больше площадь участка, тем большее количество электрических точек вам скорее всего понадобится. Форма участка тоже играет роль: ведь, очевидно осветить прямоугольный, треугольный и вытянутый участок намного проще (и ему нужно меньше источников освещения), чем квадратный.

Второй фактор — расположение вашего дома. К примеру, ваш дом построен в середине участка. В таком случае все, что вам нужно — установить освещение по его периметру и забору. Другой случай — дом построен с одной стороны участка, а вторая половина отведена под сад и огород. В этом случае нужно уже смотреть индивидуально, исходя из особенностей планировки вашей придомовой территории.

Хотя многие домовладельцы руководствуются простым правилом: чем больше, тем лучше. Преимущества дополнительных розеток на участке очевидны. Благодаря ним, вы забудете о том, что такое слишком короткий (и вечно запутывающийся) кабель вашей газонокосилки, электроинструмента, светильника и любых других устройств. Вы сможете пилить пиломатериалы, шлифовать, дрелить, выполнять заготовку дров в любом месте. Вы не заметите как задумаетесь о том, как сделать сад более функциональным. Возможно, вы решите купить электрический гриль вместо мангала, или поставить бассейн с электрическим фильтром. Ну и, безусловно, это эстетика. С достаточным количеством розеток ваш сад будет выглядеть красиво и аккуратно.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели

Важной их характеристикой является поперечное сечение

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

  1. Разметка.
  2. Штробление.
  3. Установка подрозетников и распредкоробок.
  4. Прокладка кабеля.
  5. Сборка схемы и подключение.

Вводной кабель

Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.

Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.

Разметка стен

Нужно определить расположение всех электроточек. После этого вы можете разметить будущие линии проводки. Сделать это можно чем угодно — мелом, карандашом или малярным шнуром от щитка до каждой точки. По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

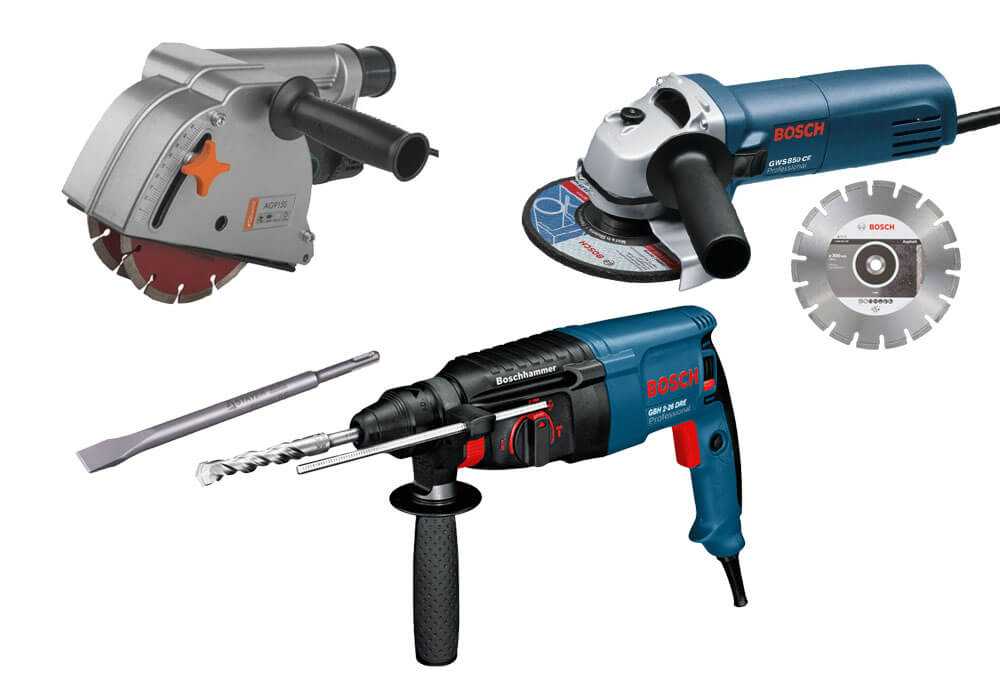

Три основных способа сделать штробу в стене своими руками:

  1. С помощью перфоратора с насадкой «долото» или «шило».
  2. Штроборезом.
  3. Болгаркой с алмазным диском.

В принципе они подходят для всех видов твёрдых несгораемых материалов

С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.

Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.

Прокладка линий

При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.

Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами

На этом этапе важно проложить правильное количество проводов, для всех электроприёмников

Крепление распределительных коробок и подрозетников

Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями

Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.

Подключение розеток и выключателей

Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.

Работы на участке, предусмотренные ТУ

Реализацию плана электропитания на участке под индивидуальное жилищное строительство так же, как и саму схему, целесообразно доверять специалистам, если вы хотите, чтобы электрическая коммуникация была максимально работоспособной и надежной. Но и в этом случае собственнику лучше разбираться в особенностях электрической инфраструктуры для контроля над работами и собственной уверенности в том, что все сделано правильно.

Главным элементом системы на участке является приемное устройство трубостойки со счетчиком, который будет учитывать потребление электроэнергии. От него запитывается домостроение, хозяйственные постройки и электрические приборы на участке

Чрезвычайно важно грамотно выбрать материалы для реализации схемы. Электричество поступает по кабелю, преимущественно применяется воздушный способ прокладки

В этом случае чаще всего используют СИП 4 с сечением 16 мм3. Его изоляция выполнена из полиэтилена, который не разрушается от ультрафиолетового излучения, а ресурс достигает четверть века. В зависимости от того, какая схема реализуется на участке (однофазная или трехфазная) используется кабель либо с двумя, либо с четырьмя жилами.

В последние годы популярность набирает подземная прокладка кабеля. В этом случае лучше выбирать медный кабель ВВГ с сечением 10 мм3, или алюминиевый АВБбШв с сечением 16 мм3. Если вы используете бронированные марки, их можно проложить непосредственно под грунтом, обычные марки протягиваются в ПНД-трубе. Ввод в домостроение при подземной прокладке осуществляется так же, как при воздушном способе.

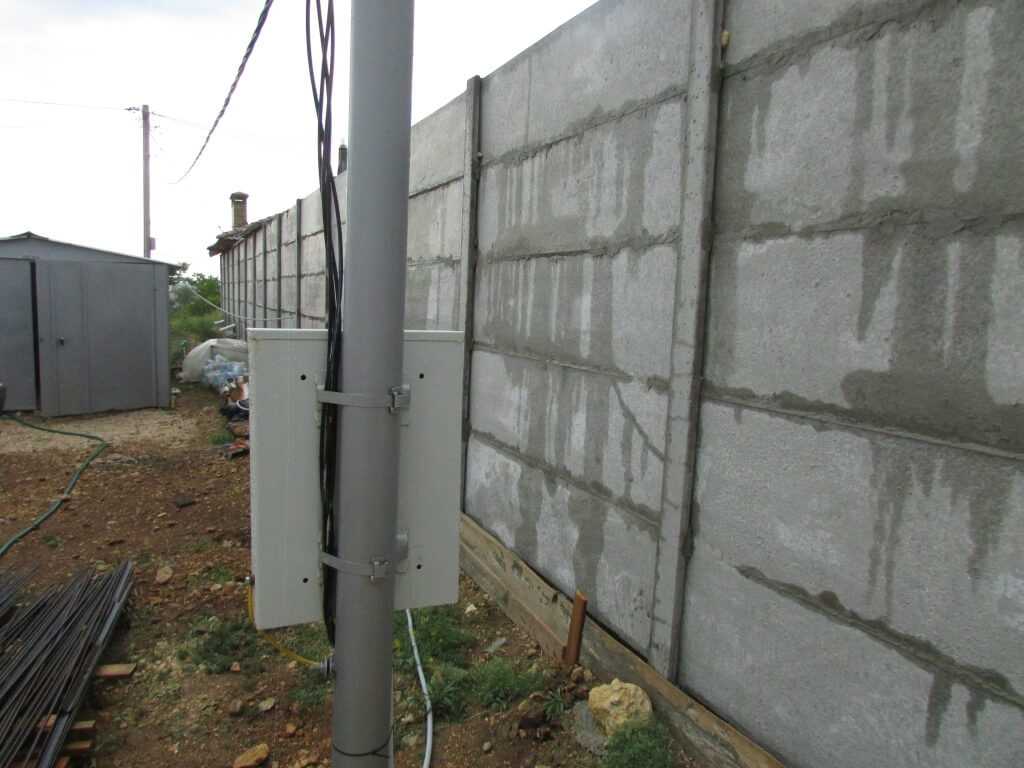

Трубостойка, ее функции и способы установки

Трубостойка – это отрезок трубы, предназначенный для крепления кабелей, через него осуществляется ввод проводов на участок. На ней же устанавливается электрический щиток. Согласно техническим нормативам от поверхности земли до ввода в дом электрическим проводов расстояние должно составлять не менее 2,75 метра. Такие параметры необходимы для того, чтобы избежать случайного соприкосновения. Если габариты строений не могут обеспечить такие требования, устанавливается трубостойка.

Она изготавливается из стальных труб, диаметр которых должен составлять: при вводе 2-х проводов – 20 мм, при вводе 4-х проводов – 32 мм. В трубу не должна попадать влага, следовательно, ее верх должен быть изогнут на 180 градусов. Во избежание поражения коррозией, целесообразно покрыть трубостойку краской или битумом. Гусак может проходить в домостроение либо через крышу, либо через стену. Если на участке еще нет строений, трубостойка может быть установлена на земле с соблюдением технических условий, применимых в этом случае.

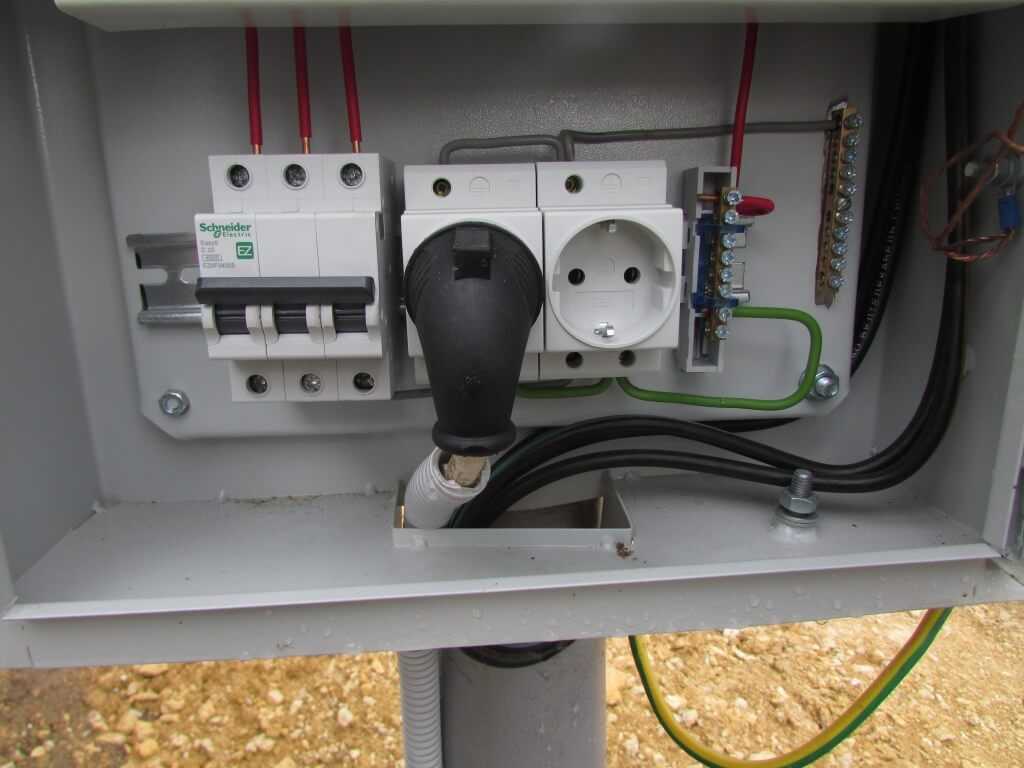

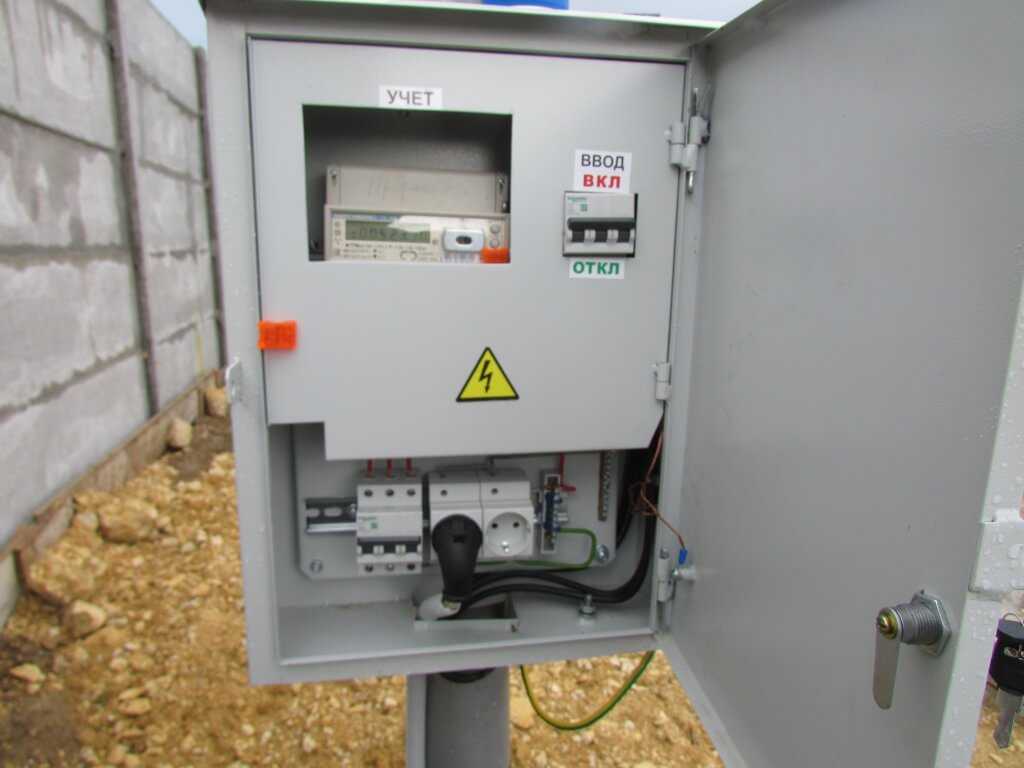

Какие компоненты обязательны в электрощитке

Действующие технические стандарты предполагают обязательное наличие в электрическом щитке следующих приборов: входной пакетник, счетчик и УЗО. Все устройства должны соответствовать по параметрам особенностям схемы.

УЗО – обязательный компонент, это безопасность дома и домочадцев, даже, если оно сработает всего один раз за период эксплуатации, это предотвратит серьезные проблемы, вязанные с пожарами и поражениями током. Автоматический выключатель обеспечивает защиту от короткого замыкания и перегрузок линии.

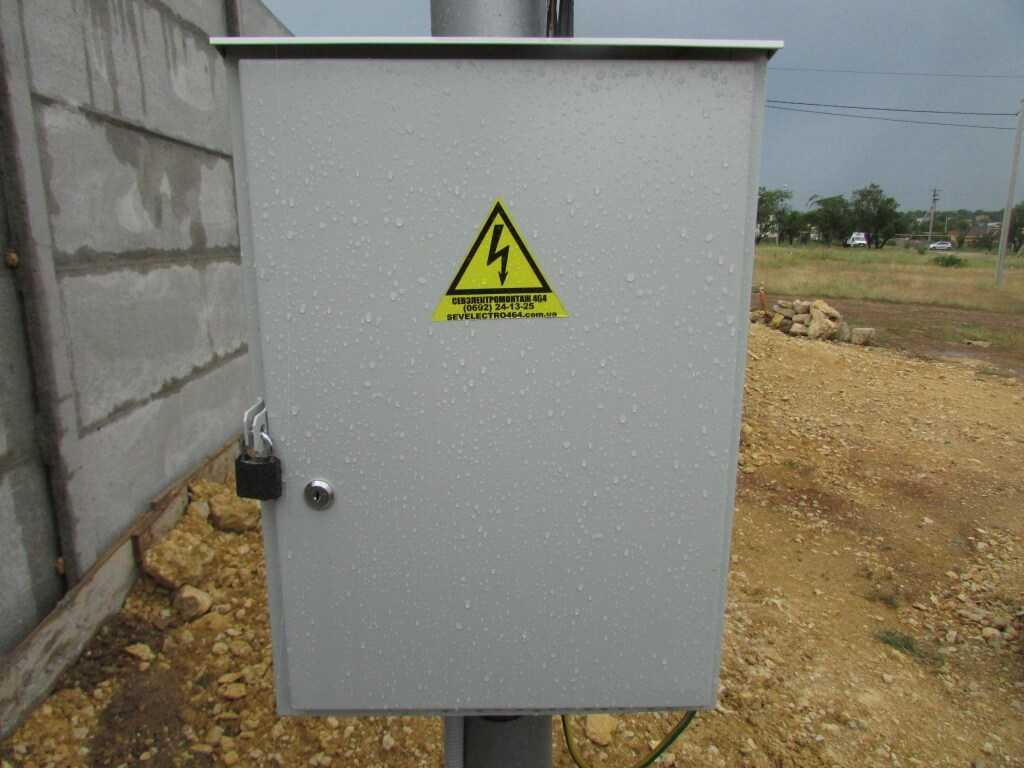

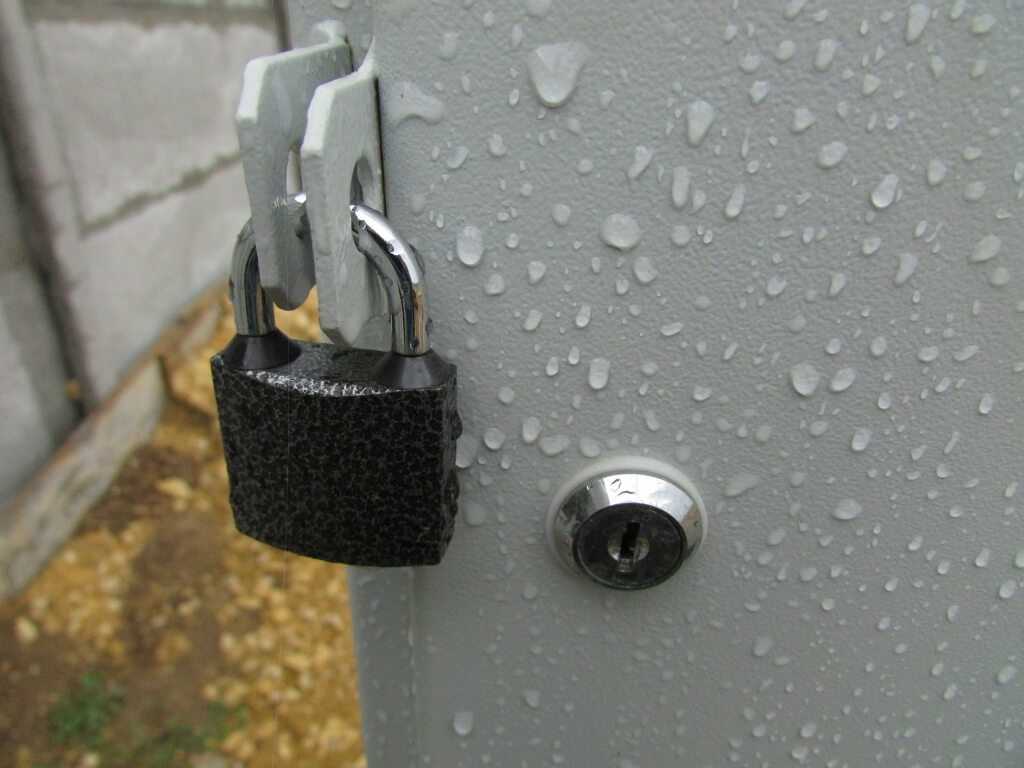

Навесной замок на счетчик нужный атрибут

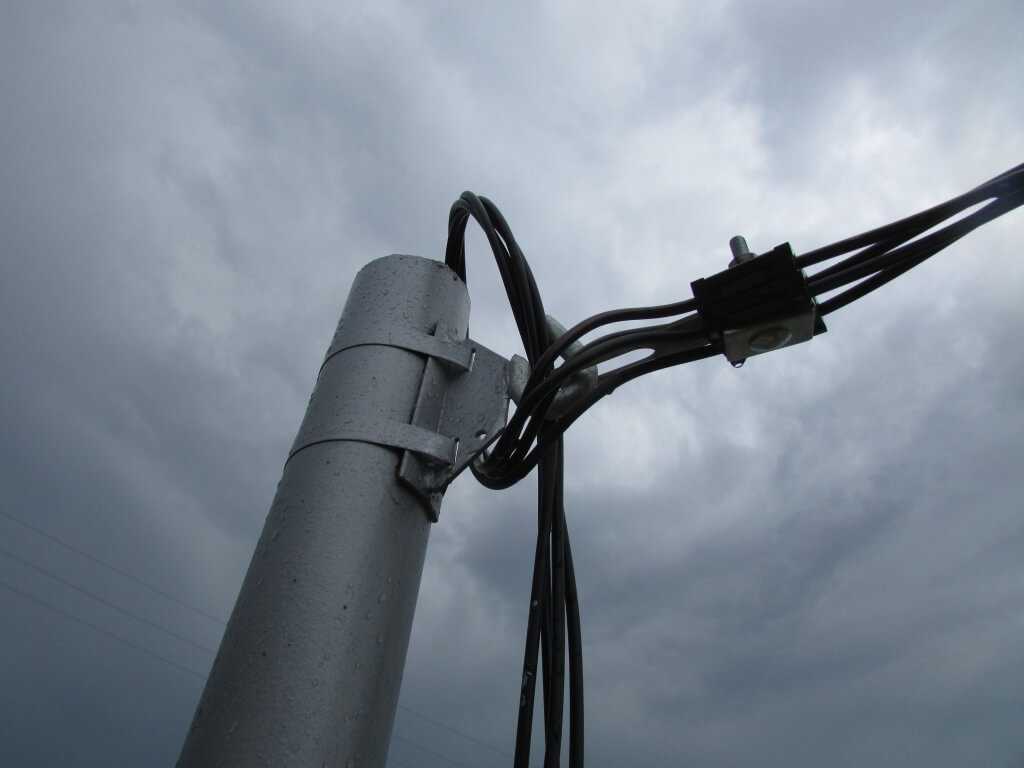

Крепление Сип кабеля к трубостойке

Для защиты механизмов замка и легкого открывания используйте wd40

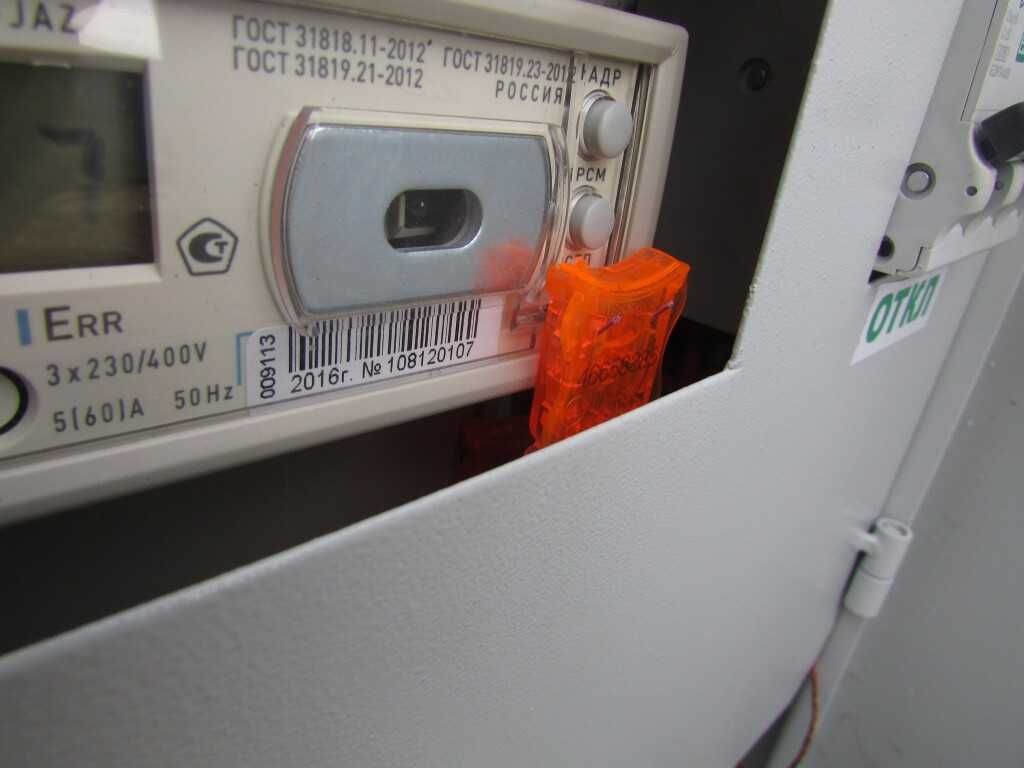

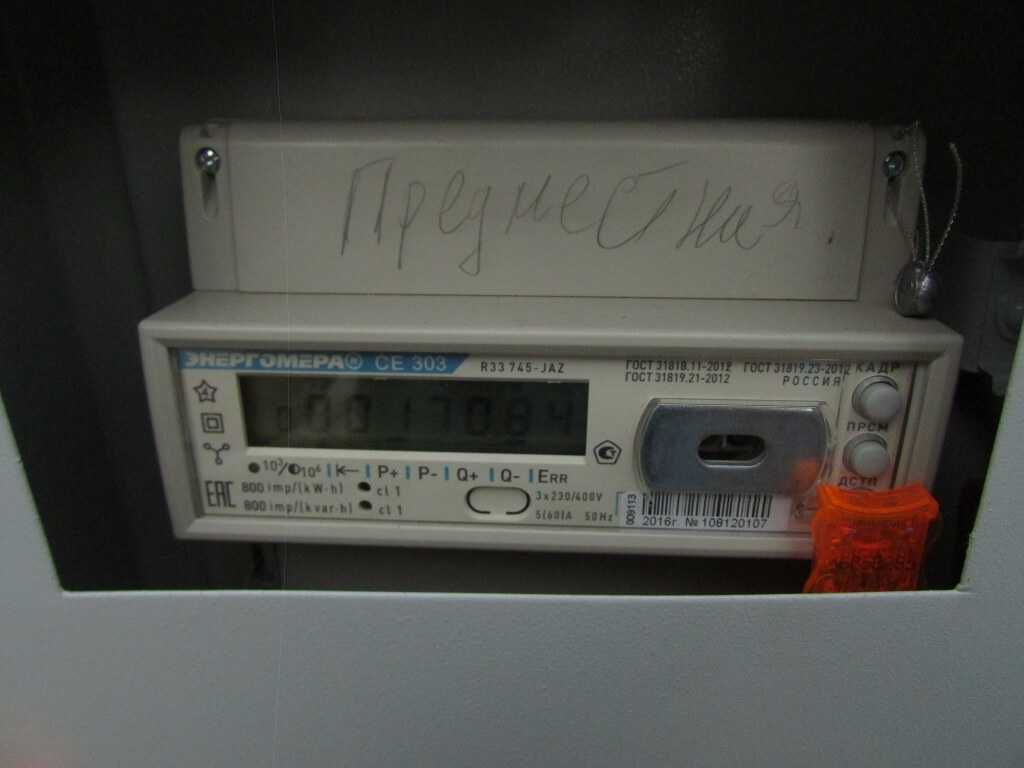

Счетчик необходим в системе для учета потребления электричества, по его показаниям рассчитываются ежемесячные платежи. Эти приборы учета имеют множество модификаций, которые классифицируются по многим критериям: принцип действия, класс точности, особенности подключения, число измерительных элементов и другим факторам. Высоким спросом пользуются многотарифные счетчики, поскольку позволяют существенно экономить на оплате электричества.

Приборы учета с тарифом день/ночь обустроены комплектом счетных механизмов, каждый из них работает в строго определенное время суток. Так формируется учет по разным алгоритмам. В подавляющем большинстве случаев многотарифная система учета формирует существенную экономию семейного бюджета. Без прибора учета схема электропитания не может быть запущена в эксплуатацию.

Сверку счетчиков и их пломбирование выполняют сотрудники сетевой компании при осмотре, перед фактическим подключением электричества. После чего и составляются акты о завершении работ и подключении нового абонента.

Не забудьте установить розетки в щиток, для того, чтобы подключать строительные инструменты во время строительства дома

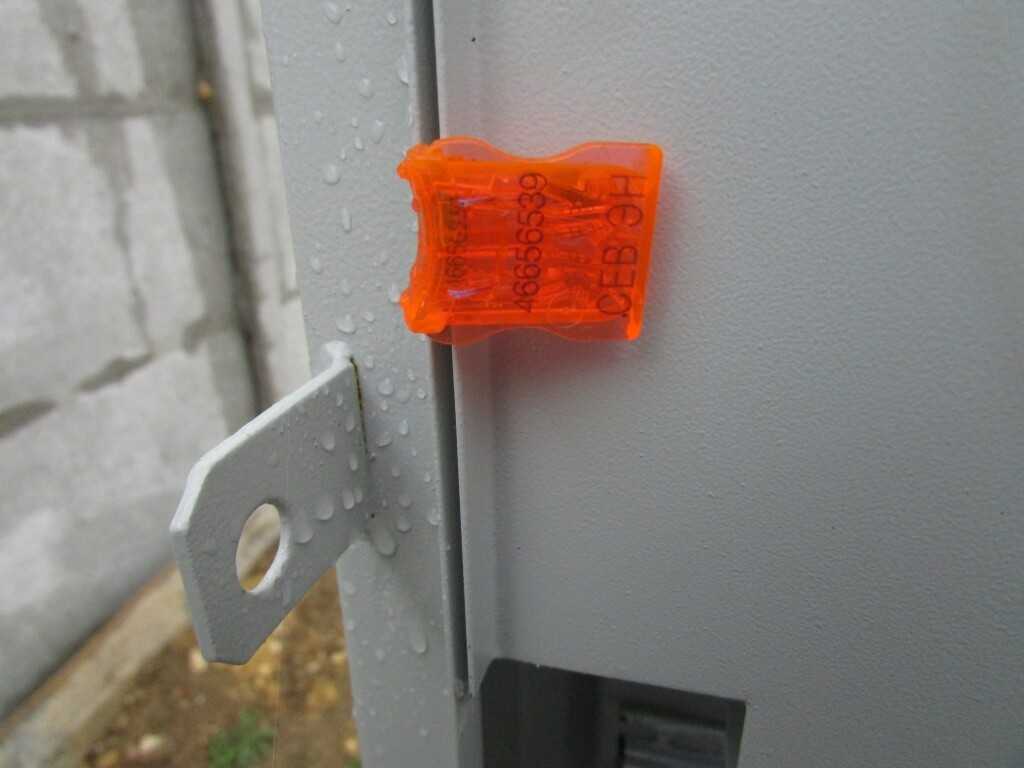

Одна из пломб на щитке

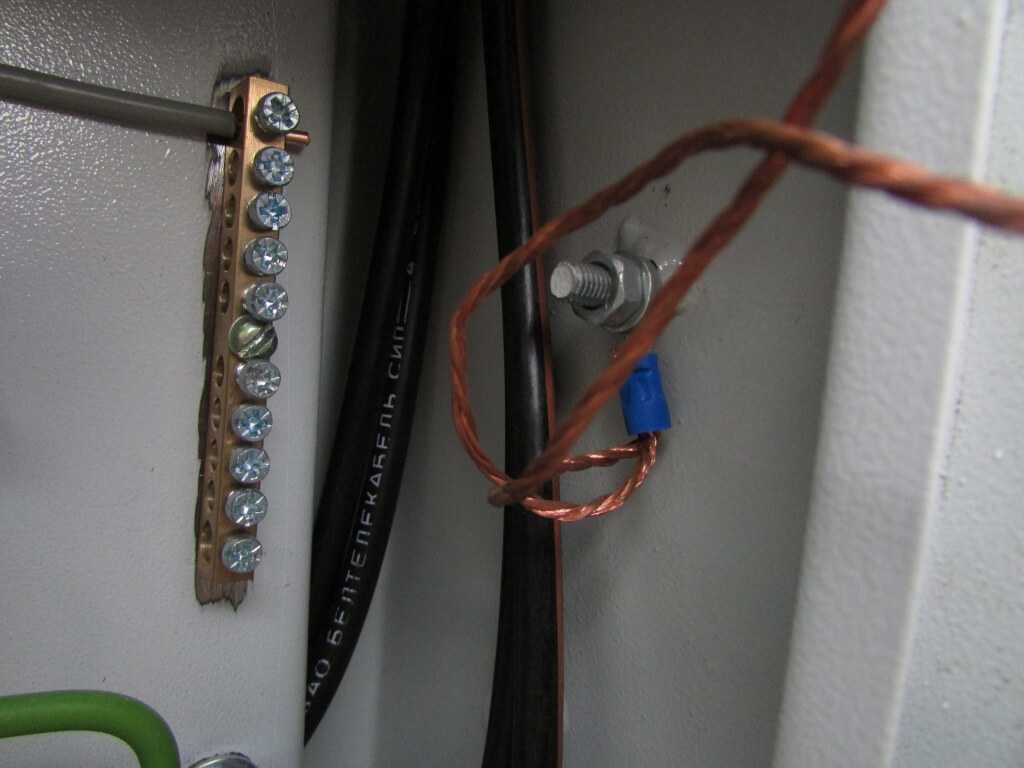

Провод заземления обязателен

Смета на трубостойку и цены на материалы

Монтаж электропроводки в деревянном доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований: Используются самозатухающие провода и кабеля с отличной изоляцией. Коробки распределительные и установочные должны быть металлическими.

Все соединения герметизируются. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением.

При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично. Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Сборка внутренней схемы проводки на даче своими руками

Способ открытой прокладки проводников

Открытую проводку можно выполнить в жестких или гибких ПВХ-трубах по специальным крепежным клипсам или в пластиковых кабель-каналах. Крепление клипс и кабель-каналов выполняется непосредственно по финишным покрытиям стен и потолков. Электропроводная арматура (распределительные коробки, выключатели, розетки и др.) выбираются специального исполнения – для открытой установки.

Горизонтальные кабельные линии стараются вести по стенам как можно выше под потолком. Вертикальные опуски выполняются только к местам монтажа электроарматуры. Таким образом, уменьшается риск механического повреждения проводников, который все же возможен, несмотря на использование дополнительных защитных пластиковых футляров.

Способ скрытой разводки

Для скрытой электропроводки кабеля в защитных гофрах и электротехнические коробки заглубляются в толщу строительных конструкций, для чего:

  • в местах установки розеток, выключателей и распределительных коробок выбираются посадочные гнезда, а также каналы (штробы) под прокладку токоведущих линий;
  • проводники и гофра нарезаются мерными кусками в соответствие со схемой электропроводки дачного дома;
  • кабеля затягиваются в гофры и крепятся в соответствующих штробах на пластиковых хомутах, клипсах или скрутках из обрезков провода. Шаг креплений около 0,5 м – гофра должна полностью разместиться внутри монтажного канала и не торчать наружу;
  • на поворотах линий разводки гофра фиксируется в трех точках – в центре изгиба, а также на 10-15 см в обе стороны от него;
  • концы проводников заводятся в установочные и распредкоробки. Штробы и пустоты вокруг коробок заделываются штукатурным раствором.

Монтаж электроарматуры

Устанавливая розетки и выключатели, следует обращать внимание на правильность подключения кабельных жил, цвет изоляции которых:

  • красный или коричневый – фаза;
  • синий – нуль;
  • желтый или желтый с зелеными полосками – заземление.

Соединение кабелей в распределительных коробках следует осуществлять по тому же принципу соответствия цветов. Для обеспечения надежного электромеханического контакта токоведущих жил применяют методы опрессовки, сварки или пайки. Используют винтовые клеммники или соединителях типа WAGO. Соединение скрутка допускается только как временное для проверки целостности схемы электропроводки.

Важно! Порой монтажники игнорируют подсоединение заземляющей жилы. Однако для многих моделей современной бытовой техники заземление обязательно

Сборка распределительного щита

После того, как все электрические линии проложены, приступают к комплектации распределительного щитка. На монтажных рейках закрепляются счетчик электроэнергии, общее устройство защитного отключения (УЗО) и вводной автомат, а также несколько автоматических выключателей для разных групп потребителей. Стоит заметить, что если ТУ предусмотрено разделение вводного и распределительного устройства, то общий автомат и счетчик монтируются в отдельном щите вне помещений дома. Обычно на столбе воздушной электромагистрали или стене жилой постройки.

Если для питания мощного оборудования (электрокотла, циркулярной пилы) требуется напряжение 380 В, то внутрь дома подается трехфазный электроток. Его раздача мощным потребителям осуществляется по отдельным трёхфазным внутренним линиям, а нагрузка от устройств а 220 В распределяется между фазами примерно равными долями.

Важно! Перед подачей электричества вводной щит с элетросчетчиком осматривается представителем организации энергонадзора и пломбируется (если система допускается к эксплуатации). Только с этого момента возможно законное пользование электроэнергией

Проектирование розеток и точек подключения электрооборудования на участке

Поскольку мы уже выяснили, где будут расположены электрические точки, чтобы наш сад был удобным и красиво оформленным, впору подумать о практичности такого решения. Речь идет, безусловно, о размещении розеток на дачном участке.

Хотите верьте, хотите нет, но основная причина покупки бензиновых газонокосилок (и других бензиновых садовых инструментов) — отсутствие провода. Благодаря удобно расположенным розеткам на участке, вам вовсе не придется отказываться от электрических моделей, переплачивать и дышать выхлопами бензина.

Установка дополнительных электрических розеток в саду позволит вам быстро и эффективно работать с любым электрооборудованием на участке и забыть про длинные удлинители раз и навсегда.
