Как сделать электропроводку в частном доме или квартире

Нужен ли запас мощности ↑

Запас мощности при монтаже проводки учитывать нужно — все должно быть в разумных пределах. Некоторые электрики предлагают купить для обычной комнаты (детской или спальни) кабель с сечением 6 мм2, тогда как вводный кабель всего дома или квартиры имеет сечение жил 4 мм2. Объясняют запасливость просто: чем больше приборов в доме, тем больше нужен кабель.Этот запас мощности не нужен — он приведет лишь к дополнительным затратам на приобретение кабелей и их монтаж.

Верно выполненный расчет мощности электропроводки сэкономит деньги, при этом электромеханические характеристики токопроводящих жил не пострадают. Это касается не только сечения проводов, но и строения линии. Однолинейная схема позволит уменьшить протяженность кабелей, снизятся сроки монтажных работ, материальные затраты.

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка)

Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html

Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка

Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

  • Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
  • На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
  • Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
  • Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональна напряжению в цепи.

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

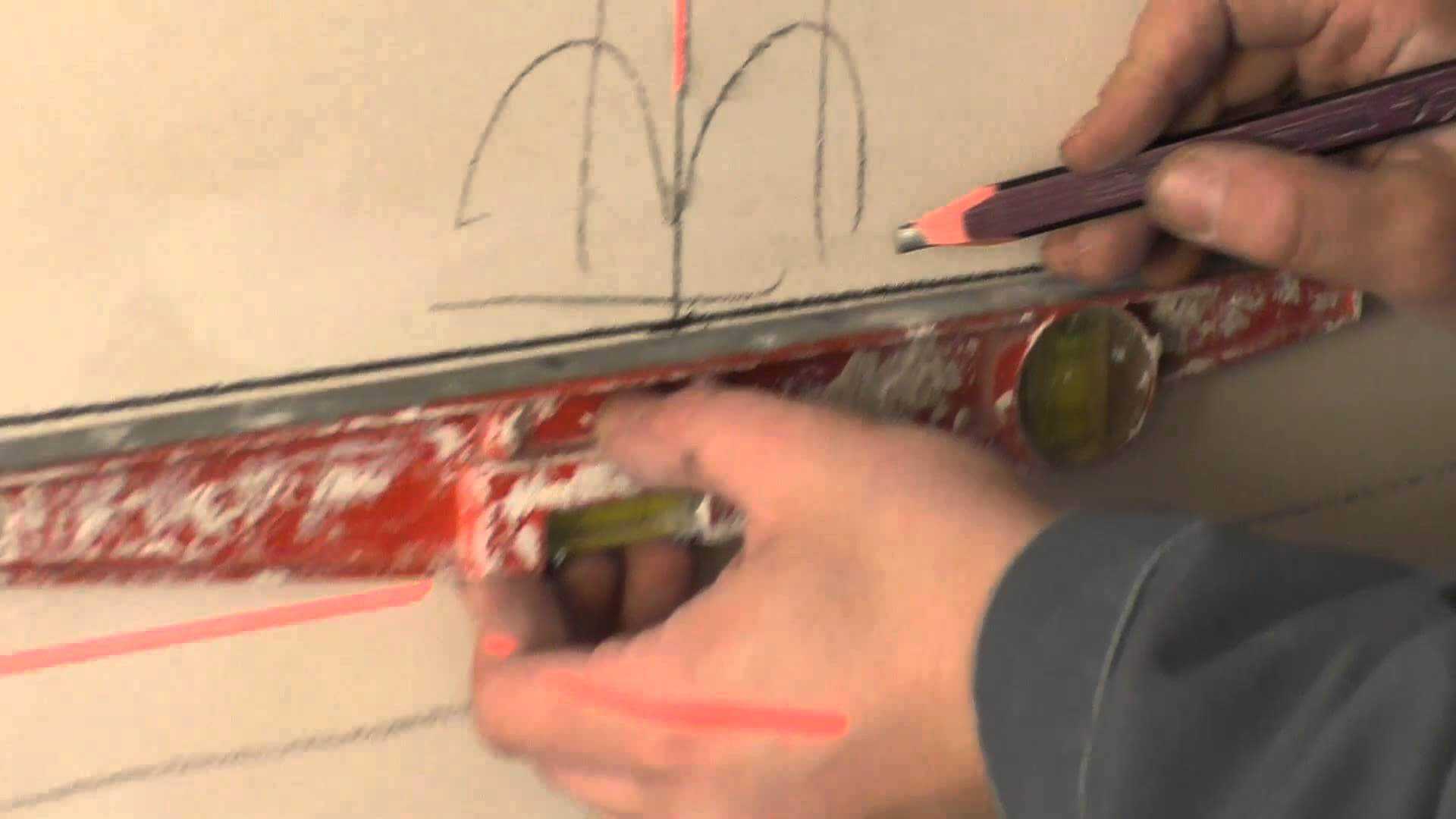

Разметка территории

Не лишним будет схематически обозначить на плане жилплощади розетки, выключатели и светильники, то есть сделать аналог строительного проекта, по которому работают профессионалы. Итак, как же делается схема проводки дома своими руками?

Сначала прокладывается путь для основного пучка кабелей. Горизонтальные участки рекомендуют делать на расстоянии двадцати сантиметров от потолка. Также стоит отметить, что не допускается прокладывать провода по диагонали – все должно быть параллельно и перпендикулярно стенам и полу. Размечать будет легче, используя специальный шнур, который окрашен углем. Если закрепить шнур на предполагаемом пути, затем натянуть его как тетиву и отпустить, он оставит прямой след на поверхности.

Там, где провода спускаются, к выключателям и розеткам располагают распаячные коробки. Если в помещении задумана скрытая электропроводка, розетки и выключатели монтируются в специальные «стаканы». Последние «утапливаются» в стену.

Очень важно в случаях монтажа проводки в доме своими руками заранее предусмотреть розетки в тех местах, где предполагается использовать электроприборы. Однако не стоит планировать их возле водопроводных труб, раковин, газовых плит

Очень внимательно надо отнестись к установке розеток в ванных комнатах. Во-первых, не рекомендуют их расположение ближе чем на 2,5 метра от раковины или ванны. Во-вторых, они должны быть включены через УЗО.

Упрощенный способ

Если у Вас нет готового проекта электропроводки и Вы считаете, что он Вам не нужен, можно использовать более простой способ расчета длины кабеля. Этим способом нередко пользуются даже профессиональные электромонтажники.

В данном случае мы рассчитываем количество кабеля просто умножив площадь квартиры или дома на «4». То есть, для монтажа электропроводки квартиры площадью 75 кв.м. нам понадобится 4х75 – 300 метров кабеля. Это как говорится, «в среднем по больнице». Если речь идет о большом доме, «нафаршированном» бытовой и цифровой техникой, то можно умножить даже на «5». А вот для небольшой однокомнатной квартиры достаточно будет коэффициента «3».

Однако, этот способ позволяет узнать только общую длину электропроводки. Но что делать, если Вы собираетесь использовать различные марки проводов для линий освещения и силовых? В этом случае количество каждого из кабелей рассчитывается в соотношении 2 к 3. То есть, продолжая пример выше, из 300 метров кабеля 120 метров пойдут на линии освещения, а 180 – на розеточные линии.

Сечения провода, однако без этого не получится правильно рассчитать электропроводку. Если вы живете в многоэтажном многоквартирном доме, то прокладывать коммуникации нет нужды — это сделали за вас строители. Но при возведении частного дома вам придётся заняться этим самостоятельно.

Во время возведения частного дома обязательно возникнет вопрос о том, как рассчитать электропроводку

Порядок выполнения работ с электропроводкой

Работы по монтажу электроустановочных изделий и подключения терминальных узлов рекомендуется начинать от точки, наиболее удалённой от центральной распределительной коробки.

Как правило, такой точкой выступает электрическая розетка (розетки) самой дальней комнаты.

Этап #1 – подключение квартирных розеток

Терминалы розеток соединяются с проводниками электрической линии (фаза – ноль), плюс к этому каждую из розеток, по правилам, требуется подключать на заземляющий терминал к проводнику заземления.

Проводники – фазный, нулевой, заземляющий, как правило, различаются по цвету:

  • фаза – коричневый;
  • ноль – синий;
  • земля – желто-зеленый.

К тому же, заземляющий проводник, опять же согласно правилам, всегда имеет увеличенный диаметр по отношению к двум другим проводникам.

Завершив установку и подключение, следует проверить целостность линий текущего участка квартирной электропроводки с помощью тестера электрика.

Для выполнения теста:

  1. На другом конце канала в распредкоробке соединить вместе фазный и нулевой провода.
  2. Включить в розетку щупы измерительного прибора, включенного на измерение сопротивления.
  3. Убедиться, что тестер указывает «короткое замыкание».

Аналогичную проверку также выполняют для заземляющей линии, соединив её с любым из линейных проводов. Один из щупов прибора при этом перемещают на шину заземления.

Таким образом, перемещаясь ближе к точке основного ввода, последовательно расключаются все входящие в квартирную схему розеточные терминалы.

При этом после тестирования каждого из двух участков, выполняются соединения проводов внутри распределительных коробок. Завершив работы с розетками, переходят к выключателям – приборам коммуникационного действия.

Этап #2 – монтаж выключателей квартирного освещения

Этот вид монтажа в целом мало чем отличается от работ с квартирными розетками. Тем не менее, свои технические моменты при установке выключателя света.

Так, если розетки предусматривают непосредственное параллельное включение в цепь, схемой выключателя формируется разрыв цепи через один провод (фазный) – то есть включение последовательно.

Выключатели также монтируются в ниши стеновых панелей, но при этом учитывается, что каждый коммуникационный прибор работает с конкретным прибором освещения. Отсюда выбирается исполнение выключателя – одинарная клавиша, две клавиши.

Действие коммутаторов квартирной электропроводки также рекомендуется тестировать. Делается это просто. Проводники, предназначенные для осветительного прибора, соединяют с тестером в режиме измерения сопротивления, после чего манипулируют клавишей.

В замкнутом состоянии тестер покажет «короткое замыкание», в разомкнутом состоянии – отсутствие контакта.

Часть схемы с выключателями и светильниками также предполагает наличие распределительных коробок, где после тестирования отдельных участков выполняются соединения с остальной частью электропроводки.

Этап #3 – работы на месте установки счетчика

Большая часть вариантов монтажа предусматривает установку счётчика электроэнергии внутри квартиры. Обычно этот контрольный прибор монтируется в непосредственной близости от точки ввода проводников, исходящих от щитка.

Здесь требуется монтаж не только самого счётчика, но также установка защитных автоматов, рассчитанных по нагрузке, – теоретически, коммутирующих каждый функциональный участок квартирной электропроводки, как в примере ниже:

Такая схема обеспечивает надёжное функционирование электропроводки в квартире, позволяет устранять возможные неисправности без снятия напряжения на всей домашней сети.

К тому же, удобным становится тестирование квартирной электропроводки при первом включении, последовательно включая каждый отдельный сегмент.

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

  1. Обеспечивать нужный уровень электро- и пожаробезопасности.
  2. Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
  3. Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

  • В (Вр) — поливинилхлорид;
  • П (Пс) — полиэтилен;
  • С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

Вид проводки Жилы Суммарная мощность, кВт2,0 Площадь сечения, мм²
Открытая Из меди 3,3 0,75
3,7 1,0
5,0 1,5
5,7 2,0
6,6 2,5
9,0 4,0
Из алюминия 4,6 2,0
7,0 4,0
8,5 6,0
13,0 10,0
Закрытая Медные 3,0 1,0
4,1 2,0
5,9 4,0
7,4 6,0
11,0 10,0
Алюминиевые 3,0 2,0
4,6 4,0
5,7 6,0
8,3 10,0

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

  • 2,3 кВт;
  • 0,6 кВт;
  • 1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

  • небольшой вес;
  • легкость монтажа;
  • меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

  • улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
  • большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Делаем расчет

Любая электропроводка бытового уровня в квартире или в частном доме берет начало с вводного кабеля, на который ложится вся нагрузка от приборов и освещения. Чтобы выбрать этот кабель, нужно рассчитать сечение в соответствии со всем оборудованием в доме, так что для начала придется составить их полный список. Сюда входят холодильники, телевизоры, компьютеры, микроволновки, настольные лампы, климатическая техника – в общем, все то, для чего требуется розетка.

У каждого бытового прибора есть своя мощность, и вам нужно узнать суммарное значение мощностей, после чего умножить это число на 0,75 (коэффициент). Мощность можно посмотреть на самом устройстве (обычно на дне или тыльной стороне корпуса есть наклейка с нужной технической информацией). Таблица ниже включает самые распространенные бытовые приборы и их потребляемую мощность:

Найдя нужное значение, подобрать сечение кабеля не составит труда. Для этого есть еще одна таблица, на которой указана зависимости сечения кабеля, мощности и напряжения. В ней отображены данные для меднопроводных кабелей, поскольку алюминиевые сегодня никто не использует.

К слову, почему отказались от применения алюминиевых кабелей и проводов для электропроводок, ведь работали же подобные системы раньше, и все было нормально? Если разобраться, то алюминий, как материал, отлично подходит для изготовления проводов – он легкий, отлично проводит ток, не подвержен коррозии, а при монтаже ЛЭП и вовсе незаменим. Однако есть одно большое «НО», которое поставило крест на применении алюминиевых проводов – высокое удельное электросопротивление (выше чем у меди в 2 раза). Говоря проще, для обеспечения одной и той же проводимости нужен алюминиевый проводник в разы мощнее, а значит и тяжелее, чем при работе с медью.

Еще один минус в том, что в результате окисления при контакте с воздухом на поверхности алюминиевого изделия образуется характерная пленка, которая ухудшает его качества как проводника. В точке электрического контакта с таким окислом может получиться повышенное переходное сопротивление, контакт нагреется и еще больше усилит электрическое сопротивление, и проводка в результате сгорит.

Но вернемся к расчету сечения электропроводки. Когда вы разобрались с вводным кабелем, можно переходить к расчету сечения кабелей и проводов для розеток и осветительных приборов. Исходя из данных в таблице, становится видно, что для освещения надо использовать провода 0,5 мм², а для розеток – 1,5 мм². Но зачастую устанавливают провода помощнее: для освещения не меньше 1,5 мм², а для розеток – от 2,5 мм², если, конечно, мощность приборов соответствует провода.

Например, как можно увидеть в таблице, если напряжение в сети составляет 220 В, то провод с сечением в 2,5 мм² выдержит напряжение до 27 А или 5,9 кВт. В такой ситуации, чтобы защитить потребители электричества и провода, рекомендуется установить специальный автомат с максимальным током срабатывания не больше 25 А.

Помимо расчета нагрузки электропроводки необходимо учесть и длину магистрали питания конечного потребителя. Опять же воспользуемся таблицей и определим сечение для других типов нагрузки. В процессе проектирования и монтажа проводки не забывайте о селективности автоматов.

Где бы вы ни делали расчет нагрузки электропроводки – в частном доме или квартире, помните, что подобная работа не терпит халатности, а ошибки могут обернуться большими неприятностями. Если вы не уверены в своих возможностях, лучше доверить это профессиональным электрикам.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Подвод электроэнергии по воздуху

Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:

Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.

Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.

Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.

Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.

Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.

От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.

Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

Расчет длины кабеля сколько метров 5 этажный дом

После расчета сечения кабелей и проводов, необходимо выяснить, сколько материала понадобиться на монтаж проводки. Определить расход кабеля поможет , созданная на основе плана жилища.

Расположение электроустановок в схеме при проектировании электропроводки должно отвечать требованиям СНиП 31-02 от 2001 года и часть 5-52 ГОСТа “Электроустановки низковольтные”.

Если здание построилось недавно или находится в процессе строительства, определять длину электропроводки придется вручную. Сделать это можно будет с помощью рулетки.

Измеряя длину электропроводки необходимо следовать таким рекомендациям:

  • Разметку будущей сети электропроводов можно наметить при помощи карандаша или угля;
  • Измеряя длину рулеткой, следует брать в расчет способы проходки и коммутации проводов;
  • Обмерять необходимо выступы, ниши, углы;
  • Полученную величину следует умножить на 15% – это стандартный коэффициент при проведении технических расчетов.

Расчет расхода кабеля на большие площади (например дом на 3-5 этажей) можно провести при помощи математических вычислений. Так, площадь всех комнат в здании (как жилых, так и нежилых) необходимо умножить на 2. К полученному значению следует прибавить технический запас. Так, например, на дом площадью в 330 кв м понадобиться 759 метров кабеля. Количество внутренних линий электросети в многоэтажном квартирном доме напрямую зависит от количества комнат в квартире. Так, на электропроводку в однокомнатную квартиру понадобится меньше кабеля чем, например, на трехкомнатную. Для примера, на проводку электрики для двухкомнатной квартиры пойдет порядком 100-105 метров кабеля.

Сколько фаз заводить в дом

В частный дом допустимо заводить одну фазу (220V) или три фазы (380V), при этом нормы потребления для однофазных потребителей составляют от 10 до 15 кВт, а для трехфазных потребителей – 15 кВт.

Для людей несведущих может показаться, что особой разницы нет, но на самом деле разница достаточно существенная. Трехфазная сеть понадобится лишь в том случае, если планируется установка мощных электрических потребителей, вроде 3-х фазных плит или котлов отопления (электрических). В противном случае, в наличии 3-х фазной сети в доме нет надобности, поскольку практически все бытовые потребители рассчитаны для работы в сети 220V. К тому же, 380V намного опаснее 220V, поэтому использовать 380V в частном доме, нельзя назвать разумным решением, да и получить разрешение вряд ли получится, если не существует весомых причин.

Факторы выбора сечения проводки

Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики.

К таким факторам выбора провода относят:

  1. Материал жилы: медь, алюминий.
  2. Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
  3. Длина провода от источника тока до прибора.
  4. Способ прокладки провода: открытый монтаж, скрытый в стене или с помощью кабель-каналов.
  5. Температурный режим в помещении.
  6. Количество фаз и напряжение сети.
  7. Схема монтажа проводки.

Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная п роводка с напряжением 220 В, то влияние этого фактора рассматриваться не будет.

Сколько розеток можно подключить на один провод 2.5?

То, что электропроводка для розеток в квартирах или домах должна выполняться кабелем ВВГнг-LS с сечением жил 2.5 мм.кв. известно многим, но помимо этого, нередко возникают и другие вопросы, один из самых распространённых, задаваемых мне, это – «Сколько можно подключить розеток на один провод 2.5?».

Электрических розеток вы сможете повесить на такой кабель практически столько, сколько захотите и это не шутка. Все потому, что сами розетки не потребляют электроэнергию и являются по сути, таким же проводником, как и электрический кабель, поэтому сами по себе не оказывают какого-то значимого воздействия на сеть.

Выбор количества розеток, которые вы могли бы подключить одним кабелем с жилами на 2.5 мм.кв., зависит лишь от потребляемой мощности устройств, которые будут включены в эти розетки.

Любой провод, в зависимости от материала изготовления, сечения, а также некоторых других характеристик, имеет свои ограничения по максимальному передаваемому току и мощности.

Поэтому, если в несколько розеток, подключенных на один кабель, вы включите устройства, суммарной потребляемой мощностью выше порогового значения для этого кабеля, проводник начнет нагреваться и разрушится.

Нередко это является причиной возникновения пожара.

Так, например, кабель, выполненный по ГОСТу, имеющий честное сечение медных жил 2.5 мм.кв, в среднем, длительно может выдерживать ток 25-27 Ампер, что, если считать грубо, равняется мощности 5,5-5,9 кВт.

Эти значения взяты для стандартных бытовых условий, они могут меняться в зависимости от длины трассы и способа прокладки, но обычно, при проектировании электропроводки квартиры или небольшого частного дома, можно опираться на эти показатели.

Сколько бы вы не установили розеток на один провод сечением 2.5 мм.кв, выдержат они лишь электроприборы, суммарной мощностью не более 5500 Вт – 5900 Вт. Если же вам потребуется больше мощности, рекомендую разделить розетки на две или более групп, каждая из которых подключена своим кабелем.

Для защиты кабеля от разрушения, при включении слишком энергоёмких электроприборов, принято устанавливать автоматический выключатель (АВ, автомат). Для кабеля сечением 2.5 мм.кв.

, по ряду причин, ставится защитный автомат номиналом 16А, что соответствует примерно 3.5 кВт мощности.

Таким образом, при создании безопасной электропроводки, количество розеток в каждой группе рассчитывается именно по этому показателю – не более 3,5 кВт одновременной нагрузки на каждую розеточную группу.

Сразу приведу несколько примеров, чтобы было понятнее:

Электрический духовой шкаф кухни, чаще всего поставляется со стандартной электрической вилкой, которая включается в розетку 220 В однофазной сети. При этом нередко, мощность духовки близка к 3,5кВт. Соответственно, в электрической линии с сечением кабеля 2.5мм.кв., к которой будет подключен духовой шкаф, вы сможете безопасно установить всего одну розетку.

При этом, все розетки, например, зала, спальни и детской комнат, обычной трехкомнатной квартиры, которых там в сумме 15-20 штук, также могут быть подключены все одним кабелем. Так как мощность всех электроприборов, используемых в этих помещениях, зачастую не превышает 3,5 кВт.

Следует отметить, что самые энергоемкие электроприборы, чаще всего расположены на кухне и в ванной комнате, это, в основном, любые устройства, которые нагревают что-либо (Электрочайник, духовка, стиральная машина, фен и т.п.). Поэтому особенно тщательно необходимо просчитывать количество розеток на одном кабеле, именно в этих помещениях.

Существует ряд методик, для разделения розеток по группам, в которых учитывается в частности и мощность подключаемого оборудования, а кроме этого ряд других характеристик, делающих эксплуатацию розеток квартиры удобной и безопасной. О них я расскажу в следующий раз.

ВЫВОД: Количество розеток, которое можно подключать на один кабель 2.5 мм.кв. зависит, в основном, от потребляемой мощности включаемого в них электрооборудования, других ограничений при этом нет.

Лучше всего рассчитывать количество розеток таким образом, чтобы мощность одновременно включенных в них электроприборов не превышала 3,5кВт. При проектировании электропроводки — это достаточно точно можно рассчитать, зная, где и какое оборудование будет располагаться, в каком режиме работать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
