Схема электропроводки двухкомнатной квартиры

Программы, помогающие составить схему электропроводки в квартире

В сети интернет можно найти множество программ, которые помогут спроектировать домашнюю электрическую сеть. Среди них есть как бесплатные, так и те, за которые придётся выложить некоторые суммы. Среди самых известных программ, не требующих финансовых вложений, можно отметить:

1. QElectroTech.
2. Visio.
3. NanoCAD.
4. Компас-Электрик.
5. Eagle (Easily Applicable Graphical Layout Editor).

Подобные программы можно перечислять ещё долго. Бесплатное ПО вполне подойдёт для составления поверхностной схемы электропроводки в панельной квартире или частном доме, однако ограниченный функционал не позволит начертить более сложные коммуникации. Для подобных целей следует использовать платные программы. По мнению пользователей, лучшей в этой области является sPlan.

Такую схему поможет составить специальная компьютерная программа

Самостоятельное проектирование

Таблица расчета сечения кабеля

Правильная электросхема получится только при наличии навыков и профессионального образования. Понадобится действовать по следующему алгоритму:

1. Составить общий чертеж, где указывается планировка квартиры.
2. Перенести на бумагу все части коммуникации с указанием расшифровки.
3. По обозначениям нарисовать точки расположения электроприборов.
4. Указать участки монтажа розеток, освещения, выключателей, связующих кабелей, разбив их на зоны.
5. Упростить задачу – проложить проводку по полу или под покрытием, обозначив линии пунктиром.
6. Рассчитать количество материалов.
7. Вычислить силу тока по формуле и сечение кабеля по таблице.
8. Указать длину провода с запасом 3 м.
9. Обозначить место квартирного щитка для подключения (в прихожей).
10. Начертить УЗО на 16 и 20 А.
11. Указать количество розеток и распредкоробков.
12. Внести в схему расходные материалы и составить их перечень.

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети – не более 25 А, поэтому реализуемая схема предусматривает 1 контур на 1 автомат. Так подключалась хрущевка с силовыми розетками в советский период. В настоящий момент используются независимые отдельные контуры с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей по количеству контуров. Двухкомнатный тип жилья чаще всего компонуют:

• розетками – выбирают по количеству комнат и разделяют на группы.
• 3-мя линиями кухни – для источников света, мощной и вспомогательной бытовой техники.
• 2-мя группами в раздельных санузлах.

Для СКУД прокладывается отдельная сеть.

Для трехкомнатной квартиры

Схема квартирной проводки отображает выход большого количества кабеля из одного распредщитка. В трехкомнатной квартире используются отдельные контуры блоков питания с собственными защитными устройствами на 25 и 40 А. Так проводка разделяется на зоны, а система становится удобной в эксплуатации.

Выбор инструментов

Перед началом монтажа необходимо приобрести самые главные инструменты. В первую очередь нужно приобрести перфоратор. При помощи него выполняется штробление стен. А также необходимо приобрести такие насадки для перфоратора:

• бур для бетонных поверхностей (17–20 мм);
• сверло корончатого вида (100 мм);
• зубило для бетонных поверхностей (25–30 мм);
• комплект сверл.

Вам это будет интересно Электросчетчик Cо 505

Также желательно, чтобы в наличии была болгарка, оборудованная кругом, позволяющим сделать монтаж по камню. Также нужно купить паяльник и универсальный мультиметр.

Штробление стен под проводку

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома, даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм2;
4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Выбор способа прокладки электропроводки в квартире

Открытая проводка

• Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
• Открытая проводка имеет определенные преимущества:
  1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
  2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
  3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

• Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
• Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
• Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Скрытая проводка

• Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
  1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
  2. Не занимает свободного пространства в наших и без того маленьких квартирах
  3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
  4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
• Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
• Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

Итак:

• Выбор сечения и материала, из которого будет выполнена электропроводка в однокомнатной квартире, и схема ее размещения во многом зависят от типа прокладки и суммарной мощности всех подключаемых приборов.
  Поэтому, прежде всего, нам следует составить план расположения розеток и сети освещения. При этом следует руководствоваться нормами «Правил устройства электроустановок» (ПУЭ) и элементарными понятиями удобства.
  1. Установка выключателей в ванной комнате запрещена
  2. В ванной комнате запрещена установка розеток без автоматов УЗО.
  3. Выключатели в комнатах должны располагаться у двери со стороны дверной ручки.
  4. Розетки в жилых помещениях могут быть расположены исходя из удобства их использования. При этом рекомендуемыми величинами является высота от 0,3 до 1,8 метра.
  5. Выключатели обычно располагают на высоте 0,6 – 0,8 м.

На фото изображены рекомендуемые расстояния для расположения электропроводки

• Следующим важным шагом становится выбор схемы прокладки электропроводки. Может быть использован метод открытой проводки в коробах или скрытой проводки в стенах. Каждый из этих методов имеет собственные достоинства и недостатки. Так к достоинствам открытой проводки относится:
  1. Возможность монтажа без выполнения ремонта в комнате. Вы просто монтируете под потолком дополнительный короб, в который в дальнейшем укладывается проводка.
  2. Значительно сокращается время монтажа. Так при правильном подходе, в однокомнатной квартире всю проводку можно заменить буквально за один день.
  3. Легкость проведения ремонтных работ и последующего монтажа дополнительных электроприемников.

• А вот преимуществ у скрытой проводки несколько больше:
  1. Согласно ПУЭ, к скрытой проводке предъявляются значительно меньшие требования. Вследствие этого далеко не всегда необходимо использовать дополнительную защиту от механических и термических повреждений. Да и дополнительных коробов к ней покупать нет необходимости. Благодаря этому цена вопроса значительно ниже.
  2. У скрытой проводки при одинаковом сечении провода несколько выше допуски по номинально допустимым токам и токам перегрузки. Достигается это за счет более качественных показателей теплоотдачи.
  3. Скрытая проводка совершенно не портит внешний вид вашей квартиры и не забирает и так небольшое пространство квартиры.
• Исходя из всего этого, можно сделать вывод, что открытую проводку выбирают только в исключительных случаях. Например, когда ремонт уже выполнен, а проводку заменить забыли.
  Либо когда штробление стен крайне нежелательно из-за ветхости здания. В остальных же случаях оптимальным вариантом является хоть и более трудоемкий, но вариант скрытой проводки.

Расчет электрической сети однокомнатной квартиры

Итак:

Прежде всего, нам необходимо рассчитать номинальную нагрузку всех ваших электроприемников. Для этого используем упрощенную формулу; где P – это номинальная мощность электроприборов, U – номинальное напряжение электросети (для однофазной сети это 220В), а I – номинальный ток нашей электросети.

Примерная мощность различных электроприборов

• Исходя из этой формулы, электроприбор мощностью в 1кВт потребляет ток в 4,55 А. Для упрощения расчета и создания определенного запаса принимаем его равным 5А.
• При расчете вашей электрической сети учитывайте только реально возможные ситуации ее использования с максимальной нагрузкой. Не стоит рассчитывать исходя из того, что вы подключите сразу четыре 2кВт обогревателя в одной комнате.
  Ведь вероятность этого достаточно низкая. А схема электропроводки в квартире однокомнатной от такого расчета значительно усложнится и возрастет в цене.
• Теперь приступаем к выбору необходимого нам провода. Делать это следует согласно п.1.3 ПУЭ.
  Но учитывая, что наши нагрузки не велики и сверхточного расчета нам не надо, мы производим приблизительный расчет. Для этого принимаем, что сечение в 1 мм2 медного провода имеет пропускную способность в 10А, а алюминиевого — в 5А.

Выбор сечения провода по номинальной нагрузке

Следующим определяющим для нас пунктом в ПУЭ становится п.6.2.2. Он гласит, что групповые сети внутреннего электроснабжения должны быть оборудованы автоматическими выключателями на номинальный ток не выше 25А. Исходя из этого, нам следует разделить нагрузки в квартире таким образом, чтоб поделить их на группы не более 25А каждая.

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

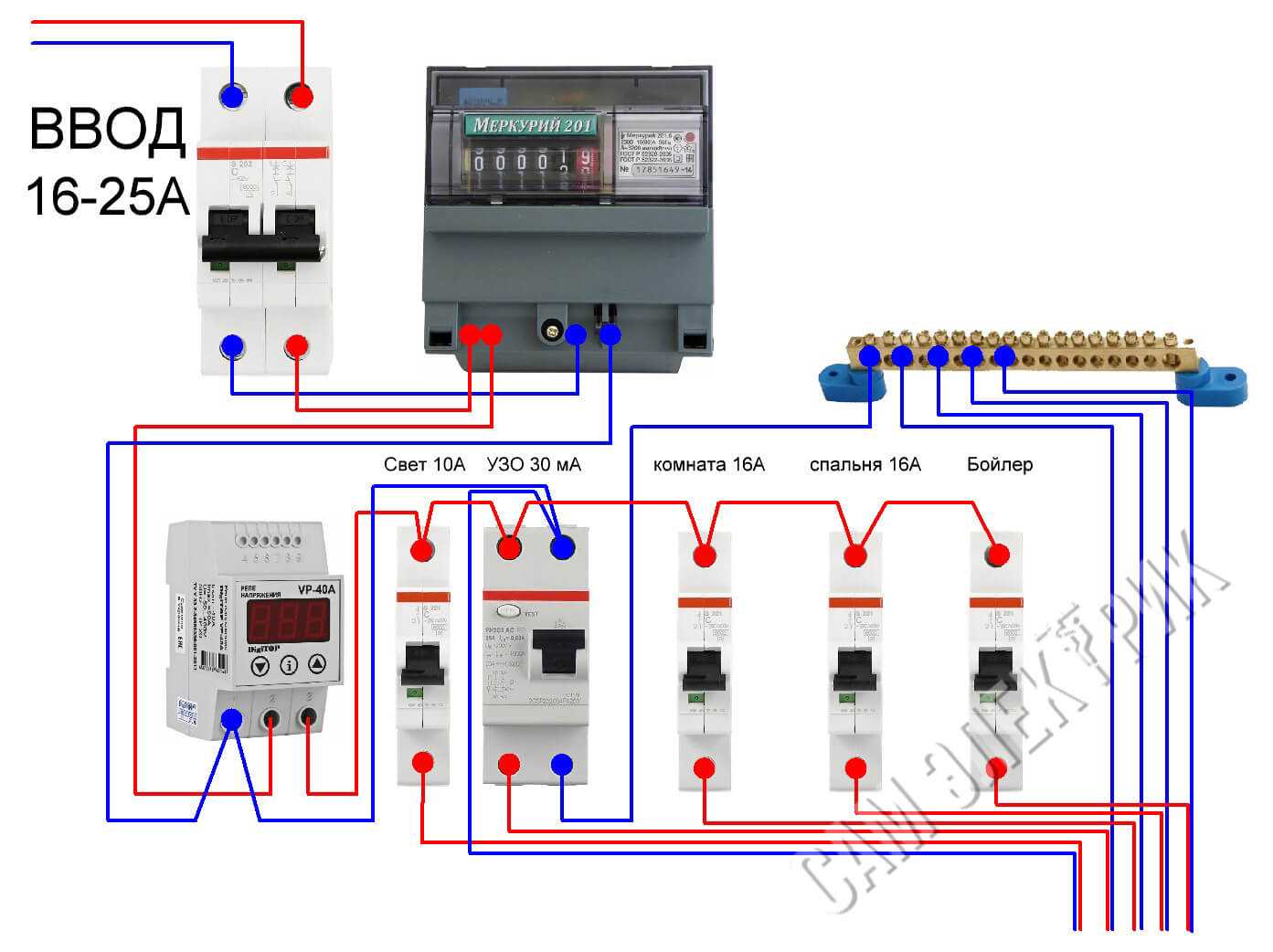

Схема простого щитка без заземления с однофазным вводом 220В:

Схема ввода 1 фазы с заземлением:

Схема с трёхфазным вводом 380/220В и заземлением:

Схема электропроводки в двухкомнатной квартире

Теперь мы предоставим вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как видите, на схеме, если в вашей квартире присутствует извилистый коридор, тогда необходимо установить несколько люстр. Они способны сделать ваше освещение качественным. Больше всего розеток должно располагаться на кухне. В этой комнате присутствует огромное количество бытовых приборов и поэтому лучше всего установить 6 розеток. Этого количества будет достаточно для подключения бытовой техники.

Мы надеемся, что эти чертежи станут для вас полезными. Если вы столкнулись со сложностями при составлении схемы электропроводки в двухкомнатной квартире панельного дома, тогда можете задать нам вопросы.

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.
План электропроводки квартиры – пример.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Необходимость в составлении

Чисто технически, конечно, провести проводку можно и без чертежных работ, озаботившись только разметкой непосредственно на стенах. Если планируется только замена проводки в отдельной комнате, например, в коммунальной квартире (это не лучший, но часто единственный вариант поправить дела с электроснабжением), то схему можно и не делать.

Все равно вряд ли там будет больше двух-трех розеток, двух-трех светильников и одного вводного автомата. Но если вы замахнулись на капитальную переделку электроснабжения всей квартиры, то схема электропроводки будет вам необходима для следующего:

• точно подсчитать количество розеток, подрозетников, выключателей и других элементов, которые потребуется закупить для каждой комнаты и других помещениий;
• рассчитать метраж кабеля;
• удостовериться, что новое расположение розеток и выключателей в комнате будет, во-первых, удобно для всех, а во-вторых, соответствовать нормам безопасности;
• сэкономить на дорогом медном кабеле, закупив для отдельных линий проводки кабель меньшего сечения;
• осуществить подключение линий в каждой комнате так, чтобы обезопаситься от случайного возникновения аварийноопасных участков;
• обезопаситься от неправильно подключенных (по ошибке или недосмотру электриков) линий, например, когда установленный в коридоре выключатель вместе со светом в своей зоне обслуживания обесточивает розетки на кухне;
• зарегистрировать новую проводку, если это необходимо.

Обратите внимание, что по современным стандартам новая электропроводка осуществляется исключительно медным (про алюминий стоит забыть) кабелем с обязательным заземлением потребителей. Применяется метод разбивки всех электроприборов в доме на отдельные группы по мощностям, и с прокладкой для каждой группы отдельной линии от распредщита, имеющей персональные устройства защиты — и автоматы (защита от КЗ) и УЗО (защита от токов утечки)

Применяется метод разбивки всех электроприборов в доме на отдельные группы по мощностям, и с прокладкой для каждой группы отдельной линии от распредщита, имеющей персональные устройства защиты — и автоматы (защита от КЗ) и УЗО (защита от токов утечки).

Именно это должно быть отражено на схеме электропроводки.

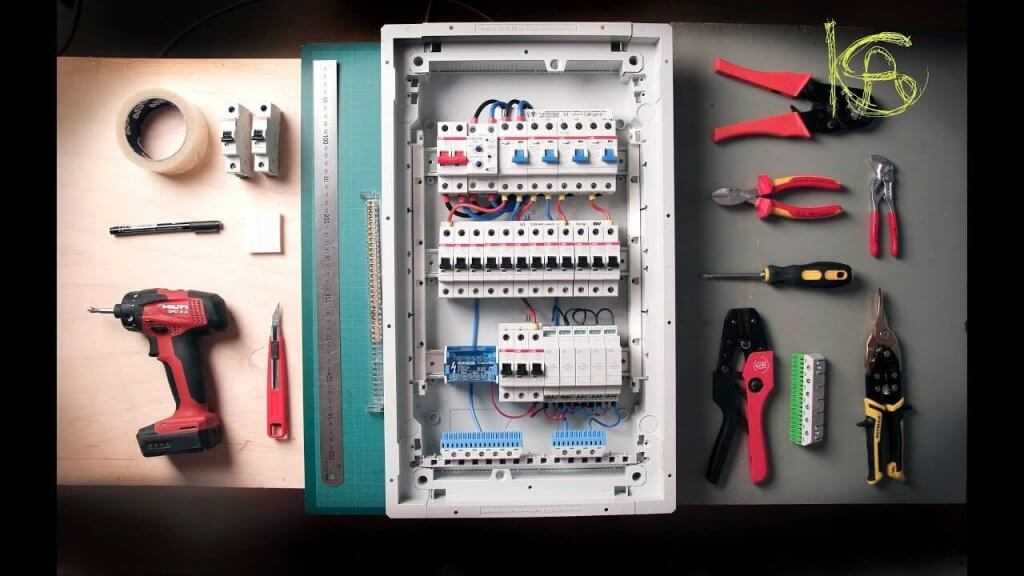

Сборка распределительного щитка и «прозвонка» электропроводки

Прежде всего приобретается сам щиток:

• наружного исполнения – простой в монтаже, но требующий места;
• внутреннего типа – более эстетичный и компактный, но устанавливаемый в нишу.

Затем щиток устанавливается в квартире, чаще всего в прихожей, после чего в нём компонуются и монтируются все защитные автоматы линий проводки в квартире. Располагать на одном автомате более одной линии не рекомендуется.

Все линии электропроводки «прозваниваются» от узла к узлу, после чего подводятся к щитку и соединяются с автоматами.

По окончании соединения с автоматами всех линий от распределительного щитка к подъездному щиту отводится один общий кабель сечением не менее 6 мм2.

Расчеты и схема

Однолинейная схема по ГОСТу

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Особенности планировки

Недостатки планировки 1-комнатной квартиры:

1. Небольшая жилая площадь.
2. Очень часто – низкий потолок.
3. Маленький туалет, ванная комната и кухня.
4. Маленький коридор или прихожая.
5. Нет антресолей.
6. Часто нет балкона или лоджии.

Использование перегородок при перепланировке Главное преимущество квартиры, расположенной не на углу дома, а внутри, является ее намного лучшее сохранение тепла. Кроме того, существует несколько непреложных правил, которые применяются при планировке:

1. Старый дизайнерский прием – необходимо визуально показать как можно больше свободного места в комнате.
2. Обильное искусственное освещение даже при наличии достаточного естественного освещения.
3. Использование комбинаций цвета. Например, потолок всегда должен быть светлее остальных поверхностей, но его не обязательно делать белым – он может быть любого цвета. Более светлый потолок визуально приподнимется и сделает помещение просторнее.
4. Зеркала и глянцевые отражающие поверхности в интерьере также позволят визуально увеличить комнату.
5. В однушке предпочтительнее использовать стиль дизайна минимализм – он сделает комнату просторнее и сохранит ее функциональные особенности.
6. Встроенная или мобильная мебель.
7. Вместо стационарной внутренней перегородки между помещениями рекомендуется установить мебель – шкаф, стеллаж. Она будет выполнять не только роль перегородки, но и свои непосредственные функции.

Пример перепланировки угловой квартиры с одной комнатой площадью 50 м2

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.

Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.
• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:


 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.



 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).



 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.



Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.
