Какие розетки лучше ставить на кухню

Сколько нужно розеток на кухне

Для определения оптимального количества розеток стоит воспользоваться несложной формулой. Их должно быть примерно на четверть больше, чем устройств, используемых ежедневно и интенсивно, так называемых обязательных электроприборов.

В этот перечень входят:

  • плита;
  • духовка;
  • холодильник;
  • вытяжка;
  • посудомоечная машина;
  • микроволновка;

Для подключения мелкой бытовой техники и телевизора как раз и потребуется часть из зарезервированных 25%.

Посчитайте сколько нужно розеток на кухне? Нажмите чтобы увеличить

Желательно предусмотреть на электрощитке отдельные автоматы для плиты (варочной поверхности), а также стиральной и посудомоечной машин.

Нюансы расположения

Многие до конца не понимают, как правильно спроектировать розетки так, чтобы при их использовании не «выбивался» автомат и не планировались лишние «точки». Обычно закладывается кабель сечением 2.5 квадрата, рассчитанный на нагрузку до 3.5 кВт и защищаемый автоматическим выключателем на 16 Ампер. Именно два последних значения должны играть определяющую роль в расстановке и выборе количества розеток.

Количество линий необходимо выбирать с двойным запасом. Условно кухонное пространство разделяется на зоны, в которых будут использоваться конкретные приборы. Общая их мощность должна укладываться в характеристики провода и количество розеток с учетом 50% от максимальной нагрузки. Поэтому вполне нормальным подходом считается прокладка 4 и более линий, каждая из которых отвечает за работу определенной группы бытовых приборов.

Особо требовательные потребители — например, варочная поверхность, бойлер и духовка — нуждаются в отдельном подведении провода, с учетом предполагаемой нагрузки. Соответственно, на них выводится и своя автоматическая защита в электрическом щите. Все бытовые приборы, имеющие металлический корпус, в обязательном порядке заземляются и защищаются посредством использования УЗО или дифференциального автомата.

Высота установки розеток в зоне кухонного фартука должна быть не менее 10–15 сантиметров от столешницы. Это делается с целью предотвращения попадания на фурнитуру капель, брызг или жира. Относительно розеток посудомоечной машины или холодильника необходимо отметить, что они должны размещаться сбоку от техники, на расстоянии от 20 сантиметров.

Недопустима установка «точек» над раковиной, плитой, рядом с трубами отопления, водоснабжения. В «мокрых» зонах желательно использовать фурнитуру с резиновыми крышками и уплотнителями.

Подготовка к созданию схемы размещения розеток

Поскольку кухня является особенным помещением, в котором максимально концентрируется бытовая техника (которая к тому же часто используется в одно и то же время), очень важно заранее просчитать суммарную нагрузку на электросеть. И в соответствии с этим правильно подобрать кабели и другое установочное оборудование

Расчёт необходимого количества розеток

Разумеется, в первую очередь план размещения розеток привязывается к существующей или предполагаемой мебели. В зависимости от расположения больших агрегатов, таких как холодильники, посудомоечные машины или мощные духовые шкафы, подводятся источники их питания. Поэтому перед составлением проекта необходимо продумать расстановку всех приборов и шкафов. При этом не стоит забывать, что прогресс не стоит на месте и в помощь домохозяйкам появляется всё новая бытовая техника. Следовательно, количество розеток желательно планировать с запасом.

Кроме того, нужно учитывать, что сегодня на кухне могут располагаться не только чисто кухонные принадлежности, но также телевизор, компьютер и другая оргтехника. Поэтому при прокладке питания сюда заводят антенны и слаботочные кабели.

Часто на кухне устанавливают тёплые полы и дополнительную подсветку навесных шкафов. Это тоже нужно предусмотреть заранее и определиться с местоположением источников питания.

Питание и регулятор нагрева тёплого электрического пола выводится на стену отдельно или вместе с выключателями света

Чтобы процесс эксплуатации был комфортным, желательно под каждый агрегат предусмотреть отдельную розетку. Это позволит пользоваться техникой без переключения электрических вилок.

Для предотвращения перегрузок монтаж и подсоединение розеток осуществляется по принципу параллельного соединения. При этом используется кабель сечением 2,5 мм2 и выше. Чтобы сосчитать точное количество розеток, нужно составить список всей бытовой техники, расположенной на кухне, и добавить ещё две (или три), которые останутся свободными. Они предназначаются для подключения вспомогательных устройств, которыми пользуются не постоянно, а время от времени.

К примеру, если на кухне установлен холодильник, морозильник, посудомоечная машина, электрочайник и микроволновая печь, количество нужных розеток будет равно пять плюс два, т. е. семь.

Для того чтобы правильно оценить уровень потребляемой мощности, нужно знать технические характеристики каждого устройства в отдельности. Общее потребление определяется суммированием мощностей всех приборов, чтобы предусмотреть ситуацию, когда все они включены одновременно.

В таблице ниже приведены примерные значения мощности кухонной техники. По ней можно примерно рассчитать потребляемую мощность для каждой конкретной ситуации.

Таблица: средняя потребляемая мощность бытовой кухонной техники

Электроприборы Примерная мощность прибора, кВт Средняя длительность эксплуатации в течение суток
Тостер 0,8 10 мин
Кофеварка: 0,8
варка кофе 12 мин
сохранение в горячем виде 3 ч
Посудомоечная машина 2 2 загрузки ежедневно, 24 мин на каждый моечный цикл
Фритюрница 1,5 17 мин
Чайник 2 10 мин
Духовой шкаф 2 2 ч
плита: 8
большой нагревательный элемент 1 ч
малый нагревательный элемент 1 ч
Холодильник 0,2 (компрессор + лампа) 7 ч (с учётом времени отключения с помощью реле)
Морозильная камера 0,2 (компрессор + лампа) 7 ч (с учётом времени отключения с помощью реле)
Микроволновая печь 0,85 10 мин
Микроволновая печь комбинированная 2,65 30 мин
Ростер 1,5 30 мин
Проточный водонагреватель 2 30 мин
Стиральная машина 3 1,5 ч
Сушилка для белья 3 30 мин
Кухонный комбайн 0,4 15 мин
Вытяжка (вентиляция) 0,3 30 мин

Пользоваться таблицей очень просто. Нужно составить перечень имеющейся бытовой техники и просуммировать значения номинальной мощности. Полученная цифра будет отражать нагрузку на систему энергоподачи, в соответствии с которой и производится расчёт сечения кабелей и автоматических выключателей на распределительном щите.

Как показывает практика, в среднем потребляемая мощность в городской кухне составляет:

  • с газовой плитой: 3–4 кВт;
  • с электрической плитой: 7,5–8 кВт.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

  • Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
  • Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

  • Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
  • Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
  • Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
  • При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Планировка размещения розеток

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Розетки на кухне: как разместить их правильно

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

Розетки на кухне: как разместить их правильно

  • Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
  • Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
  • Вытяжка — также часто используемый прибор.
  • Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
  • Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
  • Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Розетки на кухне: как разместить их правильно

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно. используя зональное разделение пространства в этом помещении по высоте.

В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Розетки на кухне: как разместить их правильно

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни .

Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

  • вытяжки;
  • плиты;
  • холодильник;
  • встраиваемая техника;
  • чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

  1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
  2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
  3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
  4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.

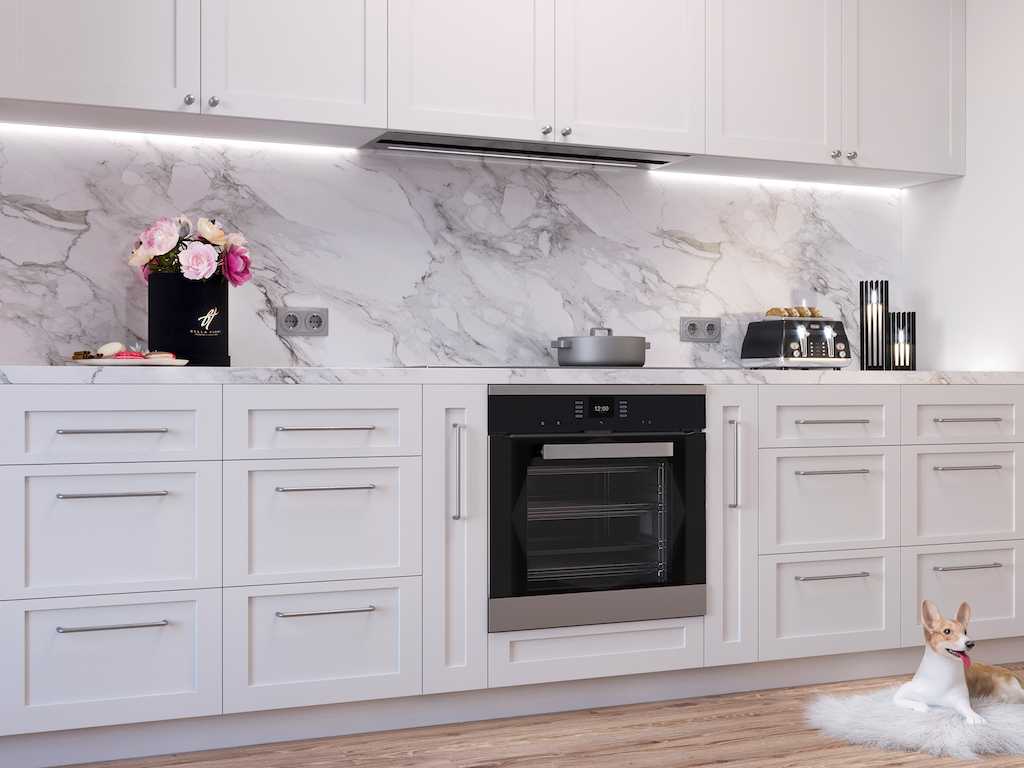

  5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

  1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
  2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
  3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
  4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
  5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники Максимальная потребляемая мощность Розетка Сечение кабель Автомат в щитке
Однофазное подключение Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф около 11 кВт Рассчитанная на потребляемую мощность комплекта До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая) 6–11 кВт Рассчитанная на потребляемую мощность панели До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый) 3,5–6 кВт евророзетка До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4) 16 А 25 А
Газовая панель евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Газовый духовой шкаф евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Стиральная машина 2,5 кВт7 кВт с сушкой евророзетка 2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4) отдельный, 16 Аотдельный, 32 А
Посудомоечная машина 2–2,5 кВт евророзетка 2,5 мм² (ПВС 3*2,5) отдельный, 16 А
Холодильник, морозильник менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Вытяжка менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Кофемашина, пароварка, СВЧ-печь до 2 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А

Монтаж

Монтаж производится строго по разработанной схеме. Начинать нужно с рабочей поверхности, тоесть с фартука. По стене делаются отметки места расположения розетки, в соответствии с проведенной электропроводкой.

Затем перфоратором с круглой насадкой в стене на определенной высоте делаются отверстия, которые нужны для правильного монтажа. В это отверстие монтируется подрозетник и надежно там фиксируется. К подрозетнику подводится кабель и фиксируется согласно правилам подключения. Устанавливаются крышки. Готово, при правильном подключении всё уже должно работать.

Выдвижные модели устанавливаются в отверстие в столешнице. Подключаются такие блоки в установленную заранее розетку за кухонной мебелью.

Сделать проводку на кухне — это совершенно не сложно, при условии наличия подробной схемы проводки. Но если есть сомнения в собственных способностях, то лучше доверить это электрику, который сделает все по стандартам и минимизирует риск возгорания проводки.

Какой должна быть высота розеток на кухне

Подробно разберем оптимальную высоту для каждого используемого электроприбора. При этом учитывается не только удобство, но и безопасность их использования. Немалую роль отыгрывает размер комплектного кабеля: чем он длиннее, тем большее пространство вариантов в итоге вы получаете.

Для вытяжки

Розетка размещается на верхнем уровне.

От потолка отступается минимум 15 см, от пола расстояние — от 190 см и выше. Более точно нужно определять ситуативно. В некоторых случаях, например, уместно вывести электроточку аккурат над верхними шкафчиками гарнитура.

Для варочной панели и духового шкафа

Для них вам понадобятся 2 розетки, каждая из которых будет питаться от своей линии.

Для духового шкафа приемлемая высота — 20 см от уровня пола. Хорошо подойдет вариант на 16А.

Плиту (или варочную панель) подключают к точке, которая располагается повыше — 65-70 см от пола. Ни в коем случае розетка не располагается в непосредственной от нее близости. Это противоречит нормам безопасности: нужно соблюдать расстояние 50 см — и размещать ее слева или справа на нужном уровне дальности.

Для холодильника

Этот стационарный бытовой электроприбор комплектуется шнуром на полтора метра, поэтому размещать розетку можно исходя из конкретных особенностей вашего помещения.

Точных рекомендаций нет, но учесть перманентное повышение влажности на кухне стоит. Отсюда и минимальное расстояние от пола — 20 см. На практике чаще всего можно увидеть высоту и более метра: в этом нет ничего зазорного, особенно если имеешь дело с целым блоком розеток, обеспечивающих доступ к сети сразу нескольким электроприборам.

Точно не следует устанавливать точку за холодильником. Это неудобно, если нужно экстренно отключить его от сети.

Для стиральной и посудомоечной машины

Не во всех кухнях есть стиральная машина, но если вмонтирована, то обязательно рядом с мойкой — именно в шкафчике рядом с ней и следует производить подключение к сети. Устанавливать розетку нужно на высоте от 20 см. И обязательно варианты с влагозащитой, чтобы исключить короткие замыкания и попадания брызг в отверстия.

Для посудомоечной машины свой рекомендуемый надпольный уровень — 70 см. При этом розетка должна быть слева либо справа от прибора и как можно дальше от установленных труб.

Можно ли запитать оба варианта техники от одной линии? Только в том случае, если мощность приборов не превышает 4 кВт. Понадобится отдельный автомат на 20А.  При этом лучше всего не включать сразу оба прибора во избежание перегрузок в сети.

Для кофемашины

Обычно этот прибор находится на уровне глаз.

Оптимально, если выбираете встраиваемую конструкцию: в таком случае розетка устанавливается в нижнем шкафчике на расстоянии до 70 см от пола. Не забывайте про минимум в 20 см во избежание попадания влаги.

Для микроволновой печи

Все зависит от того, где находится у вас этот прибор.

Если располагается непосредственно на столешнице, то оптимально подключать его к розетке, встроенной в фартук. Она идет на высоте от 15 см.

В других случаях СВЧ-печь может покоиться на невысоком холодильнике или же быть и вовсе спрятана в шкафчик. В первом случае удобно сразу поставить сдвоенный блок и подключать ее вместе со стационарным бытовым прибором. А во втором уместно использовать скрытый вариант подключения.

Для мелких бытовых приборов

Это блендер, электрочайник, мультиварка и другая техника, которая обладает подвижностью и может легко передвигаться с места на место.

Лучше всего подключать ее к блоку на кухонном фартуке — он располагается на высоте 105 см от пола или минимум 5-10 см уровня столешницы.

Не стоит, конечно, включать все приборы одновременно. Особенно электрочайник в паре с другой техникой — нередки случаи ее поломки из-за скачков напряжения в сети.

И не стоит забывать про зарядку для телефона или планшета. Кажется, что такое редко когда пригодится, но жизнь вносит коррективы в любые хозяйские планы.

Для телевизора

Если приемник висит на углу, то можно воспользоваться угловой розеткой, а провода спрятать непосредственно за ТВ. Высота определяется положением самого телевизора — обычно это не выше 1,6-1,9 м от уровня пола.

В других случаях можно не выносить отдельную под приемник, а воспользоваться любой из ближайшего расположенного блока. Главное, чтобы хватило комплектного кабеля. Причем желательно иметь возможность аккуратно спрятать его для приятного и эстетичного вида.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

  • холодильник – до 1 кВт;
  • водонагреватель – от 1,5 кВт;
  • варочная поверхность – от 1 до 1,5 кВт;
  • стиральная машина – около 1,5 кВт;
  • электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

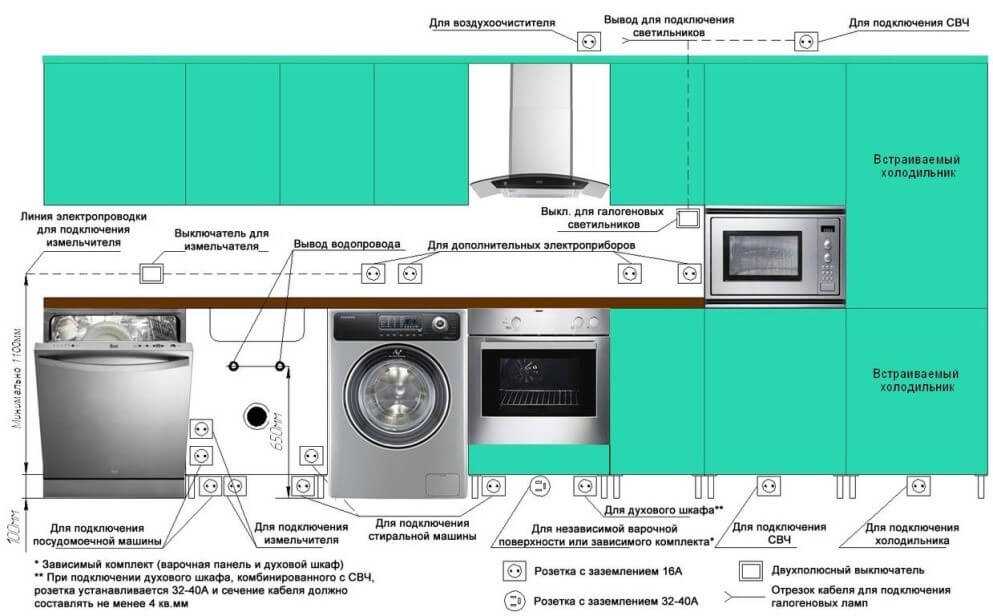

Схема расположения электрических розеток и выводов на кухне

  • линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
  • чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
  • если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

  • согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
  • еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Типы моделей

Расчетом количества дело не заканчивается, нужно определиться также с их видом и выбрать более подходящие именно для использования на кухне, так как эта комната всегда подвержена высокой влажности.

Поэтому выбирать лучше всего влагозащищенные розетки с крышками либо уплотнителями. Такие модели устанавливают в наиболее влажных местах, где есть хоть малейший риск попадания всевозможных брызг (например, около мойки или плиты).

В остальных местах, можно, в принципе, использовать самые обыкновенные розетки. Но если в доме есть маленькие дети, необходимо помнить о защите и выбрать розетки со шторками или пластиковыми заглушками.

Они бывают различных модификаций. Удобнее всего, конечно, использовать выдвижные модули, которые прячутся в столешнице. Они не занимают много места, являются безопасными и удобными. Напоминают такие модели удлинитель и состоят из нескольких розеток.

Есть варианты, которые прячутся в столешнице под крышкой и открываются одним нажатием на нее. Это очень удобно и рационально.

Частые ошибки

  1. Делать монтаж при отсутствии плана действий, разметки, согласования дизайна с расположением розеток.
  2. Подключение холодильника через удлинитель. У этого устройства короткий шнур. Несмотря на это, пользоваться удлинителем запрещается.
  3. Подключение приборов, связанных с водой (посудомойка, стиральная машина) без УЗО, с помощью обычного автомата.
  4. Установка простых розеток под смесителем или мойкой. Либо делайте отступ в 50 см, либо выбирайте влагостойкие модели (в Москве огромный выбор подобных устройств).

Если у вас нет никаких навыков в монтаже и строительстве, лучше воспользоваться услугами мастеров, чтобы не причинить вред проводке и себе. Они помогут качественно, быстро и недорого установить розетки на вашей кухне.

Розетка для электрической плиты

В наши дни, когда строится множество высотных домов, в них довольно редко проводят газ, жители вынуждены активно пользоваться электроплитами. Не самый плохой вариант, а главное — более безопасный. Но если для газовой плиты нужна труба, то для электрической плиты – место, куда ее подключить. Рекомендуется устанавливать электроплиту примерно на расстоянии одного рабочего стола от розетки, а ее саму стоит размещать не выше 70 сантиметров над полом. Кроме того, в этом варианте можно рассмотреть и возможность размещения розетки в столешнице на кухне. При таком расположении до нее всегда можно будет легко добраться, а так как в столешнице крайне редко устанавливают только одно место подключения, там уже можно будет подключать и другие бытовые приборы. Розетки, которые устанавливаются прямо в столешницу, бывают разных типов, так что предварительно ознакомьтесь со всеми предложениями, чтобы выбрать максимально удобный вариант.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
