Как сделать зарядное устройство для акб своими руками?

Каким образом нужно проводить правильную зарядку автомобильного аккумулятора

На практике имеется два ведущих способа для того, чтобы зарядить аккумулятор автомобиля 60 Ач, а также батареи другой емкости:

  1. Есть метод, когда напряжение всегда является неизменной величиной , а показатели тока при этом нужно регулировать вручную . Каким напряжением при этом нужно заряжать автомобильный аккумулятор? Безопасный показатель — 14,4 В.
  2. Также имеется и метод, когда постоянной величиной , наоборот, является ток . Этот способ более сложен и отличается «многоступенчатостью» — уровень напряжения нужно менять, как минимум, два раза во время всего процесса зарядки .

Оба метода одинаково хороши, если всегда быть в курсе того, как правильно зарядить автомобильный аккумулятор.

Перед осуществлением процесса зарядки важно понимать, какого вида ваш аккумулятор. Если он свинцово-кислотный, не забудьте перед началом его зарядки выкрутить защитные пробки с «банок», чтобы дать воде и прочим химическим веществам свободно испаряться

Если вы — обладатель гелевого аккумулятора, перед зарядкой осмотрите его вентиляционные отверстия и проверьте, нет ли в них грязи или пыли . После этого можете приступать к процессу зарядки.

Метод регулировки показателей тока является наиболее простым. Поэтому его мы и рассмотрим наиболее подробно, в качестве наиболее подходящего примера. Правильная зарядка автомобильного аккумулятора устройством с регулятором показателей тока должна проводиться следующим образом:

Наденьте резиновые или другие технические перчатки . Если даже аккумулятор не кислотный, а гелевый, остерегаться следует не столько кислоты, сколько удара током.

Подключите к аккумуляторной батарее подходящее к ней ЗУ .
Одним из главных условий того, как правильно заряжать автомобильный аккумулятор, является четкое знание принципа полярности : подведите «крокодилы» зарядника к батарее, строго ее соблюдая. Обычно красный провод означает плюсовой полюс , который надевается на плюсовую сторону АКБ, а черный — минус , и надеваем его на клемму со знаком «минус».

Получив питание от батареи, устройство загорается и начинает работать . Теперь выставляем уровень тока заряда

Важно знать, что уровень тока , поступаемого к АКБ, должен всегда составлять 10% от емкости батареи , обозначенной на ее корпусе. К примеру: на корпусе батареи указана емкость 60 Ач ( 60 ампер -часов)

В данном случае, нужные 10 процентов будут равняться 6 амперам.

Выставляем параметры тока и только теперь, когда все параметры выставлены, подключаем электрическую цепь к сети.
Если требуется зарядить полностью разряженныйаккумулятор , может понадобиться до 24 ч асов .

Внимательно следите за процессом , заряжать АКБ не следует, оставляя ее надолго без должного присмотра.

Ближе к концу зарядки батарея начинает кипеть. Это нормально и не должно вызывать опасений.

Когда процесс зарядки будет близиться к концу, показатели тока будут уменьшаться и, в конечном итоге, опустятся до нуля.

После окончания зарядки дождитесь, пока аккумулятор перестанет кипеть , и только потом закрывайте пробки «банок» обратно. Но это относится только к кислотным АКБ. У гелевого аккумулятора никаких манипуляций с пробками на «банках» проводить не нужно.

В машину устанавливайте только «остывший» аккумулятор . Не торопитесь, дайте ему время «отстояться».

Если зарядить аккумулятор автомобиля зарядным устройством, в котором установлен индикатор, сигнализирующий об уровне зарядки аккумуляторной батареи, в конце процесса ЗУ обязательно должно дать сигнал об окончании изменением индикаторного цвета. Если речь идет, например, об отечественных ЗУ типа «Орион», оснащенных светодиодными лампочками, все источники света должны погаснуть, когда зарядка аккумулятора будет полностью завершена.

Меры предосторожности

При использовании приборов, собранных своими руками, следует соблюдать следующие меры безопасности:

  1. Все приборы, включая АКБ, должны находиться на огнеупорной поверхности.
  2. При первичном применении изготовленного прибора необходимо обеспечить полный контроль всех параметров зарядки. Обязательно нужно контролировать температуру нагрева всех элементов зарядки и АКБ, нельзя допускать закипания электролита. Параметры напряжения и тока контролируют тестером. Первичный контроль поможет определить время полной зарядки аккумулятора, что пригодится в будущем.

Собрать зарядку для АКБ несложно даже для новичка. Главное, делать всё внимательно и соблюдать меры безопасности, т. к. придётся иметь дело с открытым напряжением в 220 вольт.

Как подобрать трансформатор

Чтобы сделать прибор самостоятельно, достаточно найти подходящий трансформатор, а для уверенного пуска он должен выдавать не менее 100 А и напряжение 12 В, если мы говорим о легковушке. Если попросить пятиклассника, то он сможет рассчитать мощность. В нашем случае — это 1,2, а лучше 1,4 кВт. Без АКБ запустить мотор таким током едва ли удастся, потому что стартеру нужно минимум 200 А.  Штатный АКБ поможет раскрутить коленвал, а вращаясь, стартер  стартер потребляет не более 100 А, что и выдаст наш прибор.

Площадь сердечника не может быть меньше 37 см², а провод первичной обмотки — минимум 2 мм². Вторичка наматывается медным проводом сечением 10 квадратов, а количество витков подбирается опытным путём так, чтобы напряжение холостого хода было не больше 13,9В.

Описание и принцип работы пуско-зарядного устройства

Здесь особо сложного ничего нет. Сетевое U = 220 В подаётся через выключатель на первичную обмотку трансформатора, а на вторичной происходит уменьшение переменного напряжения. Потом оно сглаживается двухполупериодным или мостовым выпрямителем, собранным на мощных диодах. Далее пульсирующее напряжение может быть отфильтровано посредством электролитических конденсаторов. При необходимости около выхода осуществляется увеличение напряжения, что делается с помощью усилителей, в которых основными компонентами являются транзисторы, тиристоры.

Из недостатков описываемого пуско-зарядного устройства можно отметить разве что солидный вес, что обусловлено установкой мощного и, как следствие, габаритного трансформатора. Ниже – схема двухполупериодного пуско-зарядного устройства своими руками:

В этой схеме задействован лабораторный трансформатор ЛАТР. Вместо двух диодов можно использовать и диодный мост типа КЦ405. Схема пуско-зарядного устройства для автомобиля с усилителем:

Как сделать пуско-зарядное устройство своими руками, чтобы оно наверняка заработало? Нужно соблюдать параметры деталей. Мощность указанных на картинке тиристоров – не менее 80 А (если будет использоваться диодный мост, то от 160 А). Диоды на ток – 100–200 А. Транзистор – КТ361 либо КТ 3102 (можно любой другой с такими же параметрами). Мощность используемых резисторов – от 1 Вт.

Собранное своими руками зарядно-пусковое устройство подключается через зажимы-крокодилы к АКБ в соответствии с полярностью. При нормально заряженной батарее с ПЗУ энергия поступать не будет. Если же АКБ не функционирует, тиристорный переход откроется, и зарядный ток пойдёт на батарею и стартер.

Расчёт обмоток трансформатора

Сначала нужно подобрать магнитопровод, сечение которого должно быть не меньше 37 кв. см. Чтобы рассчитать количество витков в первичной обмотке, необходимо воспользоваться формулами: Т = 30/S, где S – площадь магнитопровода и N = 220*Т, то есть W1 = 220*30/37 = 178 витков. Для обмотки необходимо использовать изолированный провод сечением не менее 2 кв. мм. Формула для вторичной обмотки: W2 = 16*Т = 16*30/37 = 13 витков. Здесь понадобится шина из алюминия площадью 36 кв. мм.

Стоит заметить, что формулы не всегда могут выдавать точное число обмоток (особенно вторичной), поэтому можно применить метод подбора. Намотав первичную обмотку, накрутите несколько витков вторичной и измерьте получившееся напряжение, не обрезая шину. Таким образом нужно добиться на выходе значения 14–16 В.

Дело будет обстоять проще, если у вас имеется ЛАТР – лабораторный трансформатор. От него нужно взять сердечник. Количество витков первичной обмотки – 265–295. Используйте изолированный провод сечением 2 мм. Намотку производите в три слоя. Далее обязательно проверьте значение тока холостого хода (включите мультиметр в разрыв между сетью 220 В и одним из концов обмотки). Прибор должен показывать 210–390 мА. Если показания больше, число витков нужно увеличить, в противном случае, наоборот, уменьшить. Вторичная обмотка разделена на две секции, в каждой из которых 15–18 витков. Здесь понадобится провод сечением 10 кв. мм.

Расчёт выпрямителя

Далее рассмотрены параметры электронных компонентов (помимо указанных выше), применяемых в обеих схемах:

  1. Диоды. Максимальный пропускаемый ток не должен быть менее 100 А. Это могут быть В200, Д141, 2Д141, 2Д151 и иные аналогичные детали. Вместо КД105 не возбраняется применять КД209 или даже Д226. Стабилитрон – Д808, 2С182 и т. п.
  2. Тиристоры. I = 80 А и более: ТС185, Т15-80, Т15-100, Т161, Т125 и т. п. Если используется вариант выпрямления тока с диодным мостом, тиристоры будут мощнее вдвойне: Т15, Т160, Т250, Т16 и другие, аналогичные.
  3. Транзисторы. Здесь важен коэффициент усиления h = 21э. Это КТ361 либо КТ3107 проводимостью n-p-n. Вместо КТ816 подойдёт и КТ814.
  4. Резисторы. Желательно, чтобы их мощность была не менее 1 Вт.
  5. Выключатель. Должен держать ток от 6 А.

Подбор сечения проводов

Подбирая выходные провода, которые будут присоединяться к аккумулятору, нужно помнить, что их диаметр не может быть меньше такого же параметра вторичной обмотки. Лучше использовать многожильный медный кабель, используемый в сварочных аппаратах, где каждый проводок имеет сечение 2,5 кв. мм. Такую же площадь должен иметь провод, посредством которого самодельный аппарат будет подключаться к сети. Не забудьте приобрести мощные зажимы-крокодилы для подключения к клеммам АКБ. Здесь тоже рекомендуется использовать изделия, применяемы при сварке («масса»).

Простейшее устройство с использованием адаптера

адаптер для прикуривателя

Теперь рассмотрим случай, когда в наличии нет ненужного блока питания, наш аккумулятор сел и его нужно зарядить.

У каждого хорошего хозяина или поклонника всяких электронных приборов, имеется адаптер для подзарядки автономной техники. Любой 12в адаптер, можно использовать для зарядки автомобильного аккумулятора.

Главным условием такой зарядки является не меньшее выдаваемое напряжение источником, чем у аккумулятора.

Ход выполнения работ:

  1. Необходимо отрезать разъем с окончания провода адаптера и счищаем изоляцию не меньше 5 см.
  2. Так как провод идет сдвоенный, необходимо его разделить. Расстояние между окончанием 2 проводов, должно быть, не меньше 50 см.
  3. Припаиваем или приматываем к окончаниям провода клеммы для надежной фиксации на аккумуляторной батарее.
  4. Если клеммы одинаковые, то нужно позаботиться о нанесении на них знаков различия.
  5. Самое большое неудобство этого способа заключается в постоянном контроле над температурой адаптера. Так как если адаптер перегорит, то это может вывести аккумулятор с рабочего состояния.

Перед включением адаптера в сеть, необходимо сначала подключить его к аккумулятору.

Виды зарядных устройств

Как мы уже выяснили, главная причина разрядки аккумулятора это низкая температура. Но это не все, например, не выключенные габаритные огни тоже «сажаю» батарею или будучи на природе слушали музыку, естественно, на заглушенном авто и подобное.

Любому элементу питания свойственна потеря электроэнергии даже в состоянии покоя. Это обусловлено химическими и физическими процессами. То есть даже при длительном простое автомобильный аккумулятор постепенно теряет заряд.

Естественно для его восполнения потребуется зарядное устройство. Но далеко не все автолюбители умеют правильно их подбирать.

Существует три основных типа автомобильных зарядных устройств:

  • зарядно-предпусковой;
  • пуско-зарядный;
  • портативные зарядки.

В зависимости от условий, следует выбрать тот или иной тип. Ниже рассмотрим их подробнее, чтобы понять, какое устройство для каких случаев больше подходит, плюсы и минусы.

Зарядно-предпусковое устройство

Этот тип прекрасно подходит в случаях, когда нет возможности, в силу каких-либо причин, снять АКБ с машины. Такая ситуация встречается в современных автомобилях с огромным количеством электроники, которую не рекомендуется полностью обесточивать.

На зарядку потребуется достаточно много времени, так как процесс осуществляется при относительно малых токах. Но и аккумулятор нет необходимости снимать и нести в дом. Потребуется только подключить контакты зарядки к клеммам батареи, и включить устройство в сеть 220 В.

Пуско-зарядное устройство (ПЗУ)

Это тип относится к мощным зарядкам. С их помощью можно не только подзаряжать АКБ, но восстанавливать старые батареи. При использовании такого режима аккумулятор следует отсоединить и снять с машины, иначе существует риск сжечь чувствительную электронику автомобиля большими зарядными токами.

У пуско-зарядных устройств, судя из названия, есть еще одна функция, а именно запуск двигателя. С его помощью это можно сделать даже если АКБ полностью разряжена, а нужно срочно ехать. Чтобы произвести такой пуск, достаточно отсоединить контакты бортовой сети и подключить их к клеммам зарядного устройства. Провернуть стартер ключом зажигания, после чего можно отсоединять пусковое зарядное устройство и подключать аккумулятор обратно к авто. Система запитывается от генератора, а батарея во время движения подзарядится.

Портативное зарядное устройство

Имеет внутри встроенную мощную батарею при небольших габаритных размерах. Отлично подходит для автолюбителей не имеющих своего гаража и оставляющих авто на стоянке. Также незаменимо при частых и длительных поездках, если в дороге сядет АКБ, ее можно будет хоть немного подзарядить.

Положительные и отрицательные моменты по типам зарядок

Зарядно-предпусковые. К их плюсам относится:

  • легкость и компактность;
  • работа в автоматическом режиме;
  • полная автономность.

Хотя последнее относится не ко всем моделям зарядок.

Главный минус таких устройств это то, что с их помощью не восстановить разряженный в нуль АКБ. Хотя попробовать можно, однако такой процесс займет очень много времени и может растянуться не на одни сутки. Все зависит от емкости самой батареи и зарядных токов устройства.

Используется на аккумуляторах разряженных на 50 – 60 % не более. То есть при замерах на напряжение он должен показывать значение 6 – 7 В, при полном его заряде 13В.

Зарядно-пусковые устройства. Плюсы:

  • срочный пуск двигателя при полностью посаженую АКБ;
  • восстановление севших до нуля аккумуляторов;
  • возможность работы в нескольких режимах;
  • автоматический и ручной режим.

Автовладельцы могут, в зависимости от условий, выбирать зарядку в автоматическом режиме или вручную подстроить под свои нужды.

Минусы таких устройств:

  • большой вес и габариты;
  • цена.

Сюда также можно отнести и сложность настроек. Необходимо иметь опыт обращения с ними, хотя это касается не всех моделей.

Конструкция автоматического зарядного устройства

Все детали зарядного устройства размещены в корпусе миллиамперметра В3-38, из которого удалено все его содержимое, кроме стрелочного прибора. Монтаж элементов, кроме схемы автоматики, выполнен навесным способом.

Конструкция корпуса миллиамперметра, представляет собой две прямоугольные рамки, соединенные четырьмя уголками. В уголках с равным шагом сделаны отверстия, к которым удобно крепить детали.

Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. На этой пластине установлен и С1. На фото вид зарядного устройства снизу.

К верхним уголкам корпуса закреплена тоже пластина из стеклотекстолита толщиной 2 мм, а к ней винтами конденсаторы С4-С9 и реле Р1 и Р2. К этим уголкам также прикручена печатная плата, на которой спаяна схема автоматического управления зарядкой аккумулятора. Реально количество конденсаторов не шесть, как по схеме, а 14, так как для получения конденсатора нужного номинала приходилось соединять их параллельно. Конденсаторы и реле подключены к остальной схеме зарядного устройства через разъем (на фото выше голубой), что облегчило доступ к другим элементам при монтаже.

На внешней стороне задней стенки установлен ребристый алюминиевый радиатор для охлаждения силовых диодов VD2-VD5. Тут также установлен предохранитель Пр1 на 1 А и вилка, (взята от блока питания компьютера) для подачи питающего напряжения.

Силовые диоды зарядного устройства закреплены с помощью двух прижимных планок к радиатору внутри корпуса. Для этого в задней стенке корпуса сделано прямоугольное отверстие. Такое техническое решение позволило к минимуму свести количество выделяемого тепла внутри корпуса и экономии места. Выводы диодов и подводящие провода распаяны на незакрепленную планку из фольгированного стеклотекстолита.

На фотографии вид самодельного зарядного устройства с правой стороны. Монтаж электрической схемы выполнен цветными проводами, переменного напряжения – коричневым, плюсовые – красным, минусовые – проводами синего цвета. Сечение проводов, идущих от вторичной обмотки трансформатора к клеммам для подключения аккумулятора должно быть не менее 1 мм2.

Шунт амперметра представляет собой отрезок высокоомного провода константана длиной около сантиметра, концы которого запаяны в медные полоски. Длина провода шунта подбирается при калибровке амперметра. Провод я взял от шунта сгоревшего стрелочного тестера. Один конец из медных полосок припаян непосредственно к выходной клемме плюса, ко второй полоске припаян толстый проводник, идущий от контактов реле Р3. На стрелочный прибор от шунта идут желтый и красный провод.

Печатная плата блока автоматики зарядного устройства

Схема автоматического регулирования и защиты от неправильного подключения аккумулятора к зарядному устройству спаяна на печатной плате из фольгированного стеклотекстолита.

На фотографии представлен внешний вид собранной схемы. Рисунок печатной платы схемы автоматического регулирования и защиты простой, отверстия выполнены с шагом 2,5 мм.

На фотографии выше вид печатной платы со стороны установки деталей с нанесенной красным цветом маркировкой деталей. Такой чертеж удобен при сборке печатной платы.

Чертеж печатной платы выше пригодится при ее изготовлении с помощью технологии с применением лазерного принтера.

А этот чертеж печатной платы пригодится при нанесении токоведущих дорожек печатной платы ручным способом.

Шкала вольтметра и амперметра зарядного устройства

Шкала стрелочного прибора милливольтметра В3-38 не подходила под требуемые измерения, пришлось начертить на компьютере свой вариант, напечатал на плотной белой бумаге и клеем момент приклеил сверху на штатную шкалу.

Благодаря большему размеру шкалы и калибровки прибора в зоне измерения, точность отсчета напряжения получилась 0,2 В.

Провода для подключения АЗУ к клеммам аккумулятора и сети

На провода для подключения автомобильного аккумулятора к зарядному устройству с одной стороны установлены зажимы типа крокодил, с другой стороны разрезные наконечники. Для подключения плюсового вывода аккумулятора выбран красный провод, для подключения минусового – синий. Сечение проводов для подключения к устройству аккумулятора должно быть не менее 1 мм2.

К электрической сети зарядное устройство подключается с помощью универсального шнура с вилкой и розеткой, как применяется для подключения компьютеров, оргтехники и других электроприборов.

Схема ЗУ Рассвет 2

Схема ЗУ Рассвет 2

Посмотрите на картинке на схему зарядного устройства Рассвет 2. Она составлена по оригинальному ЗУ. Если освоить эту схему, то самостоятельно получится создать качественную копию, ничем не отличающуюся от оригинального образца. Конструктивно устройство представляет собой отдельный блок, закрывающийся корпусом, чтобы защитить электронику от влаги и воздействия плохих погодных условий. На основание корпуса необходимо подсоединить трансформатор и тиристоры на радиаторах. Потребуется плата, что будет стабилизировать заряд тока и управлять тиристорами и клеммы.

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму. Виды ПЗУ:

  • трансформаторные;
  • аккумуляторные;
  • конденсаторные;
  • импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Трансформаторный тип

Принцип работы трансформаторных ПЗУ очень прост. Трансформатор преобразует сетевое U в пониженное переменное, которое выпрямляется диодным мостом. После диодного моста постоянный ток с пульсирующими амплитудными составляющими сглаживается конденсаторным фильтром. После фильтра происходит увеличение номинала тока при помощи различного рода усилителей, выполненных на транзисторах, тиристорах и других элементах. Основными преимуществами ПЗУ трансформаторного типа являются следующие:

  • надёжность;
  • высокая мощность;
  • запуск авто в случае, если аккумулятор является «мёртвым»;
  • простое устройство;
  • регулирование значений U и силы тока (I).

Недостатками являются его габариты и вес. Если нет возможности купить, то нужно собрать пуско-зарядное устройство для автомобиля своими руками. Трансформаторный тип имеет достаточно простое устройство (схема 1).

Схема 1 — Самодельное пусковое устройство для автомобиля.

Для изготовления пуско-зарядного устройства своими руками, схема которого включает в себя трансформатор и выпрямитель, нужно найти радиодетали или приобрести в специализированном магазине. Основные требования к трансформатору:

  • мощность (P): 1,3−1,6 кВт;
  • U = 12−24 В (зависит от транспортного средства);
  • ток II обмотки: 100−200 А (стартер при вращении коленвала потребляет около 100 А);
  • площадь (S) магнитопровода: 37 кв. см;
  • диаметры провода I и II обмоток: 2 и 10 кв. мм;
  • количество витков II обмотки подбирается при расчете.

Диоды подбираются согласно справочной литературе. Они должны быть рассчитаны на большой I и обратное U > 50 В (Д161-Д250).

Если нет возможности найти мощный трансформатор, то схему простого пуско-зарядного автомобильного устройства придется усложнить добавлением каскада усилителя на тиристоре и транзисторах (схема 2).

Схема 2 — Пуско-зарядное своими руками с усилителем мощности.

Принцип работы ПЗУ с усилителем достаточно прост. Его нужно подсоединить к клеммам аккумулятора. Если заряд АКБ нормальный, то U не поступает с ПЗУ. Однако если АКБ разряжен, то открывается переход тиристора и электрооборудование питается от ПЗУ. Если U увеличивается до 12/24 В, то тиристоры закрываются (устройство отключается). Существует два вида тиристорных трансформаторных ПЗУ:

  • двуполупериодная;
  • мостовая.

При двуполупериодной схеме изготовления нужно выбирать тиристор около 80 А, а при мостовой от 160 и выше. Диоды нужно выбирать с учётом тока от 100 до 200 А. Транзистор КТ3107 возможно заменить на КТ361 или другой аналог с такими же характеристиками (можно и мощнее). Резисторы, находящиеся в управляющей цепи тиристора, должны быть мощностью не менее 1 Вт.

Бустеры и конденсаторные

ПЗУ аккумуляторного типа называются бустерами и представляют переносные АКБ, работающие по принципу блока переносного зарядного устройства. Они бывают бытовыми и профессиональными. Основное отличие в количестве встроенных элементов питания. Бытовые имеют ёмкость, достаточную для запуска авто с севшим аккумулятором. Им можно запитать только одну единицу техники. Профессиональные обладают большой ёмкостью и служат для запуска не одного авто, а нескольких.

Конденсаторные имеют очень сложную схему исполнения, и, следовательно, их невыгодно делать самостоятельно. Основная часть схемы является конденсаторным блоком. Стоят такие модели дорого, но являются портативным ПЗУ, способными запустить стартер даже со «сдохшим» аккумулятором. Частое использование приводит к очень быстрому износу аккумулятора, если он новый. Наибольшую популярность среди всех моделей получили Berkut (рисунок 1) с пусковыми токами 300, 360, 820 А. Принцип работы устройства заключается в быстрой разрядке конденсаторного блока и этого времени хватает для запуска ДВС.

Если сравнивать аккумуляторное и конденсаторное ПЗУ, то нужно учитывать особенности использования в конкретной ситуации. Например, при поездках по городу подойдёт аккумуляторный тип. В том случае, если происходят дальние поездки, то следует выбирать автономный тип ПЗУ, а именно конденсаторный.

СТЕПЕНИ ЗАРЯЖЕННОСТИ И ТОК ЗАРЯДКИ

Важно правильно оценивать понятие «полная разрядка» аккумулятора. Номинальное напряжение «12В» – это удобная для обихода цифра, но не более того

Реально каждая из шести последовательно соединенных банок выдает чуть больше 2,1В. Таким образом, нормальное рабочее напряжение соответствует 12,7-12,9В. Снижение вольтажа на 10-12% определяет фактическую, полную потерю заряженности.

Положительные и отрицательные пластины начинают обильно покрываться сульфатом свинца, а электролит теряет свою плотность. Без надлежащего контроля химические процессы становятся необратимыми, на рабочих поверхностях образуется нерастворимый осадок, а батарея приходит в негодность. Особенно губительна глубокая разрядка для кальциевых АКБ типа Ca/Ca.

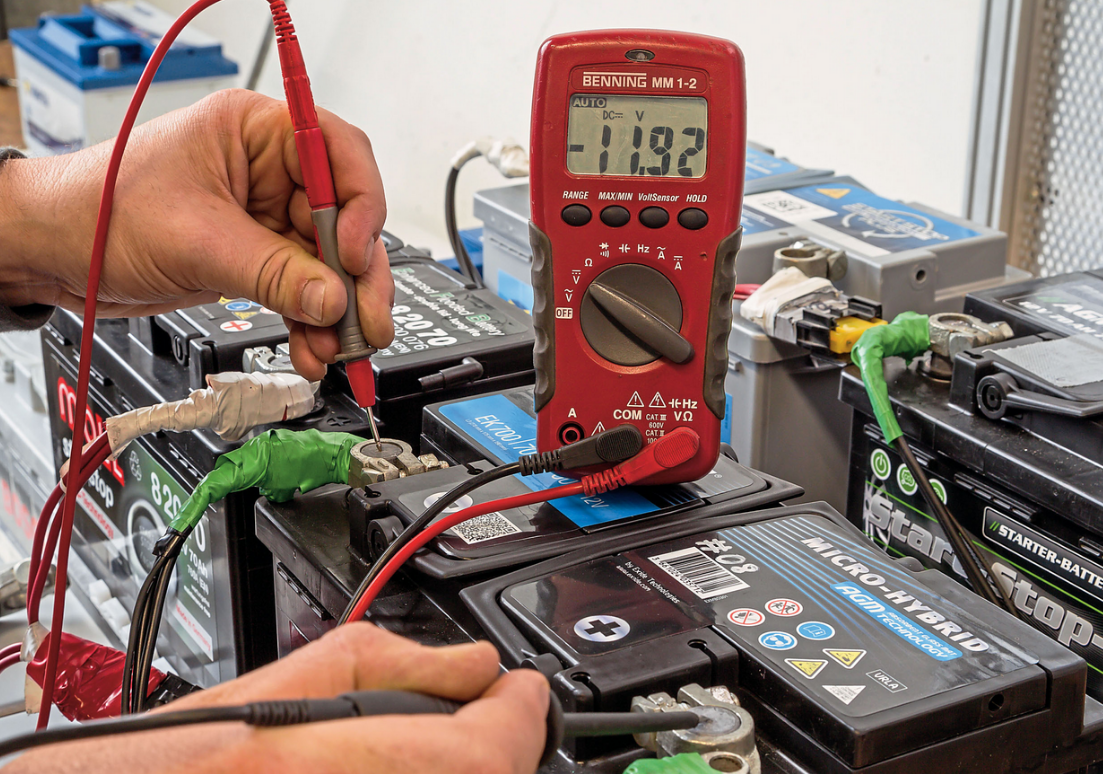

Точно и быстро охарактеризовать текущую степень заряженности можно с помощью вольтметра и специального показателя работоспособности тока – электродвижущей силы (ЭДС). Для этого измерительный прибор подключается к клеммам батареи при нулевом токопотреблении и без нагрузки (состояние покоя). Также необходимо учитывать актуальную окружающую температуру (см. таблицу).

Температура, °С

Степень заряженности, %

100 75 50 25
от +20 до +25 12,7-12,9В 12,55-12,6В 12,2-12,3В 12-12,1В 11,7-12В
от +5 до -5 12,8-13В 12,65-12,75В 12,3-12,4В 12,1-12,2В 11,8-12В
от -10 до -20 12,9-13,1В 12,75-12,85В 12,1-12,2В 12,2-12,3В 11,9-12,1В

Максимальная сила тока зарядки составляет 1/10 часть от емкости АКБ, например, для 60Ач – это 6А, для 75Ач – 7,5А, для 100Ач – 10А. Аккуратного подхода требуют классические свинцово-кислотные батареи 60Ач в супербюджетном облегченном исполнении 13-13,5 кг (обычный вес 14,2-14,5 кг). Несмотря на заявленную емкость в 60 ампер-час, иногда в каждой банке размещено 4-5 положительных и 5 отрицательных пластин вместо стандартного формата 6+6. Это не только снижает вес, но и фактическую емкость, которая не превышает 40-45Ач и требует для корректного восстановления максимальную силу тока в 4-4,5А.

Трансформатор для пускового устройства автомобиля

Для создания такого пускового устройства от сети трансформаторного типа нужно перемотать сам трансформатор.

Нам понадобятся:

  • Сердечник трансформатора
  • Медная проволока 1.5мм-2мм
  • Медная проволока 10мм
  • Два мощных диода как на сварочных аппаратах
  • Зажимы крокодильчики для удобства пользования и присоединения проводов пускача к аккумуляторное батареи автомобиля, очень желательно медные, так как у них большая проводимость, и толстые толщиной не менее 2мм

Собственно приступаем к процессу изготовления портативного пускового устройства для автомобиля своими руками

Для этого нужно сделать первичную обмотку трансформатора медной проволокой в изоляции диаметром не менее 1.5-2мм, количество витков будет примерно 260-300.

После того как вы намотаете эту проволоку на сердечник трансформатора вам необходимо замерять силу тока и напряжение, выдаваемое на выходе этих обмоток, оно должно быть в диапазоне 220-400 мА.

Если у вас получилось меньше, то отмотайте несколько витков обмотки, а если получилось более значении, то наоборот домотайте.

Теперь надо намотать вторичную обмотку трансформатора пуско зарядного устройства. Её желательно наматывать многожильным кабелем толщиной не менее 10мм, как правило вторичная обмотка содержит 13-15 витков, на выходе при замерах на вторичной обмотке вы должны получить 13-14 вольт, при этом как вы понимаете напряжение стало маленьким 13 вольт всего, но зато сила тока протекающему по нему возросла примерно до 100Ампер, а была всего 220-400 миллиампер, то есть сила тока возросла примерно в 300-400 раз, а напряжение уменьшилось примерно в 15 раз.

Для аккумулятора важно и то и другое, но в данном случае ключевую роль играет именно сила тока

Проводим простой ремонт ПЗУ своими руками

Можно попытаться провести простой ремонт автомобильного зарядника и на примере блока питания трансформаторного типа рассмотреть, каким образом это следует делать.

Прежде чем проводить какие-либо действия с ПЗУ, нужно обязательно выключить его из сети. Аккуратно снять крышку с помощью отвертки и первым делом проверить целостность проводков. Вполне возможно, что дело в ослаблении контактов, и тогда проблемы можно решить самостоятельно, используя простой паяльник.

Бывает, что некоторые пластмассовые соединения между составными частями зарядного устройства ломаются или плавятся. В этом случае их тоже можно заменить самостоятельно, используя паяльник и подходящие подручные средства.

Если же все провода и соединения на месте, следует проверить по очереди все остальные элементы ПЗУ. Первым делом мультиметром проверяется уровень напряжения в начале электрической цепи, на входе. U измеряется по проводу до того места, где провод соединяется с самим трансформатором.

Если U скачет или его вообще нет, далее проверяется:

  • предохранитель (U должно быть с обеих сторон, на одной клемме и на другой, а если имеются проблемы — предохранитель заменяется);
  • проводка и вилка (U проверяется по тому же принципу, при наличии проблем производится замена того или другого);
  • проверка самого трансформатора (замеры U , если есть — трансформатор исправен, если нет, нужно провести проверку галетного переключателя);
  • если переключатель неисправен, выходное U будет отсутствовать, но присутствовать на входе.
