Сравнение двухполупериодных схем выпрямления

двухполупериодной мостовой схеме выпрямления

Данная схема, называемая мостовой, как и предыдущая (со средней точкой), позволяет получить двухполупериодное выпрямление. Она содержит трансформатор и четыре диода, два из которых, соединяясь анодами, образуют общий минус выпрямителя, а два другие, соединяясь катодами, образуют общий плюс выпрямителя (рис. 2.5, а).

В течение первого полупериода, когда потенциал точки а

положителен, а точкиб — отрицателен, диодыVD 1,VD 4 будут открыты, а диодыVD 2,VD 3 закрыты (находятся под обратным напряжением). В результате ток на схеме пойдет в направлении, показанном сплошными стрелками.

Во втором полупериоде, когда потенциал точки б

становится положительным, а точкиа — отрицательным, открываются диодыVD 2,VD 3, а диодыVD 1,VD 4 оказываются закрытыми и находятся под обратным напряжением. В результате ток по схеме пойдет в направлении, показанном пунктирными стрелками. Как видно из рис. 2.5, а, направления токовi¢d иi²d , протекающих через нагрузку в течение обоих полупериодов, совпадают и суммируясь, дают общий токid =i¢d +i²d , т.е. в схеме имеет место двухполупериодное выпрямление, как и в схеме со средней точкой (двухфазной). На рис. 2.5, г показаны графики выпрямленного напряженияud и токаid. В силу принятых допущений можно считать, что форма выпрямленного напряженияud повторяет форму напряжения на зажимах вторичной обмотки трансформатораu 2 (рис. 2.5, б). Как видно из схемы, токиi’ 2 иi» 2 протекают по вторичной обмотке трансформатора в разных направлениях и результирующий токi 2 не содержит постоянной составляющей (рис. 2.5, д), поэтому вынужденное подмагничивание магнитопровода трансформатора постоянным током в данной схеме отсутствует. Ток в первичной обмотке будет синусоидальным.

Так как вторичная обмотка трансформатора работает полностью в течение обеих полуволн питающего напряжения u

2,то для получения одинаковых выпрямленных напряженийud в данной схеме (как и в двухфазной) достаточно, чтобы напряжениеu2 мостовой схемы было равно напряжению одной из полуобмоток трансформатора двухфазной схемы. Это обуславливает вдвое меньшее число витков вторичной обмотки и вдвое меньшееU обр.мах =U 2m. Однако во вторичной обмотке протекает токi 2, действующее значение которогоI 2 больше, чем в полуобмотках двухфазной схемы, поэтому требуется применить провод большего диаметра.

Среднее значение выпрямленного напряжения Ud

определяется выражением

(2.28)

Рисунок 2.5 — Однофазный мостовой выпрямитель:

а- электрическая схема; б-ж – диаграммы напряжений и токов

Все соотношения, показатели качества выпрямления рассматриваемой схемы выпрямления и её энергетические параметры приведены в таблице 2.1.

Сравнивая мостовую схему с двухфазной схемой с выводом нулевой точки, можно отметить следующее: значения коэффициентов пульсаций и частоты пульсации этих схем одинаковые.

Достоинства мостовой схемы

заключаются в следующем:

1) размеры и масса трансформатора меньше вследствие лучшего использования доменной структуры магнитопровода (габаритная мощность трансформатора меньше на 20%);

2) меньше в два раза число витков вторичной обмотки трансформатора и проще схема ее намотки (поскольку не требуется делать вывод средней точки);

3) возможность работы схемы без трансформатора и, если значение выпрямленного напряжения соответствует напряжению сети, а цепь нагрузки не исключает электрической связи с сетью переменного тока, схема выпрямления (диоды) может включаться непосредственно в сеть, т.е. точки а

иб схемы (рис. 2.5 ,а) присоединяются к сети переменного тока.

Недостатками схемы являются:

1) увеличенная стоимость, определяемая наличием в ней четырех диодов;

2) повышенные потери напряжения и мощности за счёт более высокого внутреннего сопротивления (одновременно работают два диода схемы).

Однофазные мостовые выпрямители находят наиболее широкое применение в ИВЭ РЭС по сравнению со схемой со средней точкой.

Текст лекции составил

доцент Н. Руденко

Управляемые выпрямители

Управляемые выпрямители позволяют регулировать величину выпрямленного напряжения. Вместо диодов применяются тиристоры — полупроводниковые приборы, открывающиеся по сигналу. Задавая время открывания, можно отсекать большую или меньшую часть полуволны. Однофазная двухполупериодная схема с общей точкой на тиристорах показана на рисунке. От аналогичной схемы на диодах она отличается присутствием системы управления (СУ), формирующей импульсы для открывания тиристоров.

От времени подачи этого импульса (точки t0, t1, t2 и t3 на рисунке) зависит, какую часть полуволны пропустит тиристор. Это время, в свою очередь, зависит от сдвига по фазе управляющих импульсов относительно входного напряжения (угол регулирования или управления), задаваемого пользователем.

Применяются управляемые выпрямители, например, для таких целей:

• регулирование частоты вращения двигателей постоянного тока;
• изменение яркости светильника;
• зарядка аккумуляторов.

Повышающий преобразователь напряжения

Повышающий преобразователь напряжения, как показано на рис. 6, является импульсным источником питанич с неизолированным выходом. Он используется для повышения нерегулируемого входного напряжения на более высокий уровень и обычно применяется при проектировании схем с активной коррекцией коэффициента мощности. Бустерный дроссель — устройство накопления и передачи энергии, запасающий энергию во время открытого состояния коммутирующего транзистора Q1 и передающий ее на выходной конденсатор через CR1, когда переключающий силовой транзистор выключен. Если в высокочастотном силовом контуре, сформированном Q1, CR1 емкость C_Out и паразитная индуктивность выводов и монтажа будут малы, то CR1 ограничит напряжение стока Q1, и возникновение режима лавинного пробоя маловероятно. Если же в данном контуре паразитная индуктивность значительна, то при высоких значениях di/dt в момент выключения транзистора Q1 появляется возможность возникновения кратковременных лавинных процессов.

Рис. 6. Повышающий преобразователь напряжения

Перенос энергии происходит в результате заряда бустерного дросселя током при включенном состоянии силового транзистора. Когда транзистор выключается, восстановление сердечника в дросселе переносит энергию к выходному конденсатору через диод. Выходное напряжение выше, чем входное, потому что опорой напряжения на дросселе является входное напряжение.

Мостовая схема выпрямления

Мостовая схема выпрямления ( рис. 113, а) состоит из силового трансформатора Тр с двумя обмотками и четырех вентилей B 1 — В 4 , соединенных по схеме моста. Одна диагональ моста подсоединена ко вторичной обмотке силового трансформатора, другая диагональ — к нагрузке R н .

При включении первичной обмотки трансформатора в сеть во вторичной обмотке возникает переменная э. д. с. е II .

Во время положительного полупериода, когда точка 1 имеет более высокий потенциал, чем точка 2, в цепи вентилей В 1 и В 3 (точка 1, В 1 , В 2 , точка 2) пройдет полуволна тока ( рис. 113, б ). К вентилям В 2 и В 4 при этом приложено обратное напряжение, они заперты. Во время следующего полупериода пройдет полуволна тока в цепи вентилей В 1 и В 4 (точка 2, В 2 , В 4 точка1); вентили В 1 и В 3 заперты.

Рис. 113. Мостовая однофазная схема выпрямления (а) и временные диаграммы токов и э. д. с. (б).

Таким образом, мостовая схема представляет собой схему двухполупериодного выпрямления . Конец диагонали моста с соединенными катодами вентилей является положительным полюсом выпрямителя, а конец диагонали моста с соединенными анодами — отрицательным полюсом выпрямителя. Если напряжение сети соответствует величине заданного напряжения, которое должно быть приложено к мосту, то мостовая схема может включаться в сеть переменного тока без трансформатора.

Отличие мостовой схемы выпрямителя от рассмотренной ранее двухполупериодной схемы заключается в следующем:

• а) вторичная обмотка не имеет вывода от средней точки;
• б) выпрямленный ток протекает по всей вторичной обмотке в течение обоих полупериодов то в одном, то в другом направлении, поэтому отсутствует намагничиваниесердечника трансформатора;
• в) для получения такого же выпрямленного напряжения, как и от двухполупериодной схемы с выводом средней точки трансформатора, для вторичной обмотки в мостовой схеме требуется в 2 раза меньшее число витков;
• г) токи вторичной и первичной обмоток — синусоидальны, поэтому расчетные мощности обмоток одинаковы: (205)т. е. габаритная мощность примерно на 20% ниже габаритной мощности трансформатора с выводом средней точки;
• д) обратное напряжение меньше. Действительно, напряжение вторичной обмотки приложено к двум парам последовательно включенных вентилей (один из которых открыт, а другой закрыт).

Поэтому обратное напряжение, приложенное к одному из последовательно включенных вентилей, равно напряжению на вторичной обмотке трансформатора, уменьшенному на величину прямого падения напряжения на другом, последовательно включенном, вентиле:

E mII = U обр + U пр

Если пренебречь прямым падением напряжения по сравнению с обратным, то получим

в то время как в однополупериодной и двухполупериодной схемах , рассмотренных ранее, напряжение U обр = 3,14 U ср , в 2 раза больше, чем в мостовой схеме выпрямления.

Частота пульсации и коэффициент пульсации во всех схемах одинаковы.

При сравнительном анализе схем следует учесть, что в мостовой схеме выпрямления , однако, используются четыре вентиля, а не два, как это имело место в двухполупериодной схеме с выводом средней точки. Если в качестве вентилей использовать приборы с накаливаемыми катодами, то потребуется минимум три макальных обмотки, что резко удорожает и усложняет конструкцию.

Поэтому в мостовых схемах выпрямления для повышения к. п. д. установки целесообразно применять безнакальные вентили с малым внутренним сопротивлением. Мостовые схемы выпрямления изготовляют мощностью, не превышающей 1 квт. Выпрямленное напряжение может быть очень большим (вплоть до десятков тысяч вольт).

Расчет мостовой схемы выпрямления

Заданными или известными величинами являются напряжение на нагрузке (U ср.зад , ток через нагрузку I ср , коэффициент пульсации выпрямленного напряжения K п.зад на выходе, напряжение и частота питающей сети.

Расчетные величины определяются по формулам:

Из справочника выбирается вентиль с допустимым обратным напряжением

и током через вентиль

Далее рассчитываются электрические величины, характеризующие вторичную обмотку трансформатора:

U II =(1,1÷1,3)U ср.р I I I = 0,8I ср ;P I I =U I I I I I

С целью получения пологой внешней характеристики, желательно выбирать фильтр, начинающийся с индуктивности.

Коэффициент пульсаций напряжения на входе фильтра

При токе нагрузки до 200 ма величина емкости звена фильтра не превышает 8—12 мкф. Задавшись емкостью звена фильтра С ф , можно определить индуктивность дросселя фильтра

Емкость конденсатора C 1 , шунтирующего дроссель, рассчитывается по формуле

Конденсатор С 1 должен быть рассчитан на рабочее напряжение

U раб = 4πƒL др I ср

В заключение нужно определить расчетную (габаритную) мощность силового трансформатора, используя формулу (204 ).

Источник

Двухполупериодный выпрямитель

Для выпрямления обоих полупериодов синусоиды в двухполупериодном выпрямителе используются два диода, по одному на каждую половину цикла. Также в таком выпрямителе используется трансформатор, имеющий во вторичной обмотке центральный отвод.

Двухполупериодный выпрямитель похож на два полуволновых выпрямителя. На следующем рисунке показана двухполупериодная схема выпрямителя.

Работу этой схемы легко понять по одному полупериоду за раз. Рассмотрим первый полупериод, когда точка A положительна по отношению к C. В это время диод D1 смещен в прямом направлении, а диод D2 — в обратном. Следовательно, только верхняя половина вторичной обмотки трансформатора обеспечивает ток в течение этого полупериода. Это создает положительное напряжение на нагрузочном резисторе.

В течение следующего полупериода полярность напряжения источника меняется на противоположную. Теперь точка B положительна по отношению к C. На этот раз диод D2 смещен в прямом направлении, а диод D1 — в обратном. Как вы можете видеть, только вторая половина вторичной обмотки трансформатора обеспечивает ток. Это также создает положительное напряжение на нагрузочном резисторе, как и раньше.

В результате выпрямленный ток нагрузки протекает в течение обоих полупериодов, благодаря чему мы получаем двухполупериодный сигнал на нагрузке.

Классификация по назначению и устройству

Разбираемся с электроизмерительными приборами

Выпрямители переменного тока разделяют на несколько различных видов, в зависимости от характеристик, использования периодов переменного тока, схем, по количеству фаз и типу пропускающего элемента. В общем виде классификация имеет следующий вид:

• По количеству периодов, задействованных в работе (одно,- и двухполупериодные, а также с полным и неполным использованием волны);
• По типажу устройства делят на включающие электронный мост, умножающие напряжение, с наличием или отсутствием трансформаторов;
• По количеству фаз разделяют на однофазные, двух, трех,- и N-фазные;
• Согласно типу устройства, пропускающего синусоиду, делят на полупроводниковые диодные и тиристорные, механические и вакуумные, ртутные;
• По виду пропускаемой волны делят на импульсные, аналоговые и цифровые.

Однополупериодный выпрямитель (четвертьмост)

Представляет собой простейшее устройство, преобразовывающее сигнал из переменного электрического тока в постоянный. Таким образом происходит сглаживание уровня сигнала. Схема построена на одном полупроводниковом вентиле (диоде). Редко применяется в промышленности, так как для питания автоматики и аппаратуры требуется добавление в цепь питания фильтров, которые бы сглаживали полуволну. Поэтому размеры и масса устройств на базе данного выпрямителя выходят слишком значительными. Не подходит к электрическому току с промышленной частотой сигнала в 50-60 Герц.

Такая схема выпрямителя используется в импульсных БП. Требуется для компьютерной техники и с высокой частотой сигнала – около 10 Герц. Также применяется в промышленности для выпрямления высокочастотного тока.

Устройство отличается следующими достоинствами:

• Высокая частота пульсация;
• Повышенная нагрузка на выпрямляющее устройство;
• Ухудшение работы трансформатора вследствие намагничивания;
• Невысокий показатель соотношения габаритов к мощности.

Достоинство – дешевизна.

Однополупериодный выпрямитель

Два четвертьмоста параллельно

Данная схема состоит из двух четвертьмостов с одним периодом, которые работают независимо один от одного, на одну мощность. Принцип работы заключается в распараллеливании полуволны на 2 части. При первом временном промежутке происходит на одну половину, затем через часть схемы.

Два полных моста последовательно

Это двухфазная схема, которая включает два последовательных диодных моста. При этом электродвижущая сила равняется удвоенной относительно полного моста с одной фазой. Относительно сопротивление увеличивается в 4 раза.

Двухполупериодный выпрямитель, мостовая схема

В таком устройстве диодные мосты подключается ко вторичной обмотке трансформирующего прибора. Полупроводниковые элементы работают попарно, каждый со своей очередностью, пропуская только положительную или отрицательную полуволну. Таким образом частота колебания мощности, которая была выпрямлена, вдвое выше частоты тока в сети.

Три полных моста параллельно (12 диодов)

Это менее распространенная схема, состоящая из 12 параллельно соединенных диодов. По большинству характеристик значительно превосходит другие выпрямители напряжения. При прохождении электрического тока через всю схему исходящее напряжение выходит без пульсаций.

Три полных моста последовательно

Последовательная схема с двенадцатью диодами представляет собой трехфазный выпрямитель тока. Сопротивление в ней эквивалентно трем диодным мостам, в каждом из которых уровень сопротивления равен 3R. Таким образом, общий уровень препятствия движению заряженных частиц приблизительно равен 9R. В то время как частота колебаний в 6 раз выше, чем такая же от поступающего сигнала. Достоинством такого выпрямителя является наибольшая средняя электродвижущая сила, поэтому он часто используется в источниках мощности с большим выходным напряжением.

Трехфазная схема выпрямления

Устройства с тремя входящими фазами являются достаточно распространенными. Они обрезают часть волны, за счет чего значительно снижают колебания. Наиболее популярна трехдиодная схема Миткевича и шестидиодная схема Ларионова.

Трехфазные выпрямители

Принцип работы мостового выпрямителя

Мостовая схема диодов, подключена ко вторичной обмотке трансформатора рис.1, каждая пара диодов работает поочередно VD1 VD3 и VD2VD4: на временных диаграммах рис.2 в интервал времени 0-T/2 открыты VD1VD3, закрыты VD2VD4 в нагрузке течет ток Iн; в интервал времени T/2-T закрыты VD1VD3, открыты VD2VD4 в нагрузке течет ток Iн; частота пульсаций выпрямленного напряжения в два раза больше сетевой частоты f п = 2fс = 100, Гц.

Рис.2. Временные диаграммы мостового выпрямителя Основные параметры мостового выпрямителя 1. Средневыпрямленное напряжение: 2. Средневыпрямленный ток: Прямой ток диода: 3. Разложив напряжение на нагрузке в ряд Фурье, получим числовое значение коэффициента пульсаций для мостовой схемы выпрямления: Амплитуда основной второй гармоники частотой 2ω: Следовательно, коэффициент пульсаций будет равен: Максимальное обратное напряжение на каждом из закрытых диодов имеет такое значение, что и в однополупериодном выпрямителе, так как по отношению к входу они включены параллельно: U2m = √2U2; Uобрmax = π•Uнср; Uобрmax = √2U2 Основной недостаток – это большое количество диодов. В настоящее время выпускаются полупроводниковые выпрямительные блоки по мостовой схеме (КЦ402, КЦ403 и др

Запоминание правильного соединения диодов схемы мостового выпрямителя иногда может вызвать проблемы у того кто начинает понимать данную проблему.

Альтернативное начертание этой схемы может облегчить запоминание и понимание.

Это точно полнотью анологичная схема, за исключением того, что все диоды расположены в горизонтальном положении и указывают в одном направлении (рисунок ниже).

Однофазные выпрямители

Основными схемами однофазных выпрямителей являются однополупериодная и двухполупериодная (мостовая или со средней точкой).

Однофазная однополупериодная схема является самой простейшей схемой выпрямителя.

Трансформатор преобразовывает сетевое напряжение первичной обмотки Uc в напряжение вторичной обмотки U2. Так как диод Д имеет одностороннюю проводимость, ток I2 будет протекать только при положительной полуволне вторичного напряжения, при отрицательной полуволне диод будет закрыт. Так как ток в нагрузке Rн протекает только в один полупериод, отсюда и название выпрямителя — однополупериодный.

К недостаткам однополупериодных выпрямителей следует отнести униполярный ток, который, проходя через вторичную обмотку, намагничивает сердечник трансформатора, изменяя его характеристики и уменьшая КПД, высокий уровень пульсаций и большое обратное напряжение на диоде.

Двухполупериодные схемы выпрямления уже значительно интересней. Из них наибольшую популярность приобрела мостовая схема включения диодов.

Схема состоит из трансформатора и четырех диодов,собранных мостом. Одна из диагоналей моста соединена с выводами вторичной обмотки трансформатора, вторая диагональ с нагрузкой. При положительном потенциале в точке a вторичной обмотки трансформатора ток пойдет по цепи точка a вторичной обмотки — A — диод Д1 — B — нагрузка Rн — D — диод Д3. К диодам Д2 и Д4 при этом приложено обратное напряжение, они заперты. При изменении направления Э.Д.С и тока во вторичной обмотке положительный потенциал появится уже в точке b вторичной обмотки трансформатора. Ток при этом пойдет по цепи b — C — диод Д2 — B — нагрузка Rн — D — диод Д4.

Таким образом ток в нагрузке не меняет своего направления. Кривые напряжения и тока на нагрузке повторяют (при прямом напряжении на диодах U np ≈ 0) по величине и форме выпрямленные полуволны напряжения и тока вторичной обмотки трансформатора. Они пульсируют от нуля до максимального значения.

Кроме мостовой схемы выпрямления может применяться двунаправленная схема.

Схема состоит из трансформатора со средней отпайкой на вторичной обмотке и двух диодов. Когда в точке a имеется положительный потенциал ток протекает по цепи a — диод Д1 — нагрузка Rн — отпайка вторичной обмотки. При положительном потенциале в точке b вторичной обмотки ток потечет по цепи b — диод Д2 — с — нагрузка Rн — отпайка вторичной обмотки.

На левом рисунке показана зависимость напряжения вторичной обмотки трансформатора от времени, на правом изменение тока нагрузки. Как следует из работы выпрямителя, направление тока в нагрузке неизменно. Вторичная обмотка трансформатора двухфазная и каждая фаза работает половину периода. Напряжение на нагрузке в любой момент равно мгновенному значению ЭДС фазы, работающей в данный момент.

К основным минусам данной схемы можно отнести необходимость делать отпайку вторичной обмотки трансформатора и большое обратное напряжение диода Uобр = 2U2м = 3,14U0, поэтому она не получила столь широкого распространения как мостовая схема.

Полуволновое выпрямление

Приведенная выше конфигурация однофазного полуволнового выпрямителя пропускает положительную половину формы сигнала переменного тока, причем отрицательная половина исключается. Меняя направление диода, мы можем пропустить отрицательные половины и устранить положительные половины формы сигнала переменного тока. Поэтому на выходе будет серия положительных или отрицательных импульсов.

Таким образом, на подключенную нагрузку не подается напряжение или ток, R L в течение половины каждого цикла. Другими словами, напряжение на сопротивлении нагрузки R L состоит только из половины сигналов, либо положительных, либо отрицательных, поскольку оно работает только в течение половины входного цикла, отсюда и название полуволнового выпрямителя.

Надеемся, что мы видим, что диод позволяет току течь в одном направлении, создавая только выход, который состоит из полупериодов. Эта пульсирующая форма выходного сигнала не только изменяется ВКЛ и ВЫКЛ каждый цикл, но присутствует только в 50% случаев, и при чисто резистивной нагрузке это содержание пульсации высокого напряжения и тока является максимальным.

Этот пульсирующий постоянный ток означает, что эквивалентное значение постоянного тока падает на нагрузочном резисторе, поэтому R L составляет только половину среднего значения синусоидальных сигналов. Поскольку максимальное значение синусоидальной формы сигнала равно 1 (sin (90 o )), среднее значение постоянного тока, полученное для половины синусоиды, определяется как: 0,637 x максимальное значение амплитуды.

Таким образом, во время положительного полупериода A AVE составляет 0,637 * A MAX . Однако, поскольку отрицательные полупериоды удалены из-за выпрямления диодом, среднее значение в течение этого периода будет нулевым.

Среднее значение синусоиды

Таким образом, для полуволнового выпрямителя в 50% случаев среднее значение составляет 0,637 * A MAX, а в 50% случаев — ноль. Если максимальная амплитуда равна 1, среднее значение или эквивалент значения постоянного тока, видимый по сопротивлению нагрузки, R L будет:

Таким образом, соответствующие выражения для среднего значения напряжения или тока для полуволнового выпрямителя задаются как:

V AVE  = 0,318 * V MAX

I AVE  = 0,318 * I MAX

Обратите внимание, что максимальное значение A MAX — это значение входного сигнала, но мы также могли бы использовать его среднеквадратичное значение или среднеквадратичное значение, чтобы найти эквивалентное выходное значение постоянного тока однофазного полуволнового выпрямителя. Чтобы определить среднее напряжение для полуволнового выпрямителя, мы умножаем среднеквадратичное значение на 0,9 (форм-фактор) и делим произведение на 2, то есть умножаем его на 0,45, получая:

V AVE  = 0,45 * V RMS

I AVE  = 0,45 * I RMS

Затем мы можем видеть, что схема полуволнового выпрямителя преобразует либо положительные, либо отрицательные половины формы сигнала переменного тока в импульсный выход постоянного тока, который имеет значение 0,318 * A MAX или 0,45 * A RMS, как показано.

Однополупериодные и двухполупериодные выпрямители

Выпрямление электрических колебаний, это процесс, в результате которого переменное входное колебание преобразуется в выходное колебание только одного знака (рисунок 1.5). Процесс выпрямления используется в устройствах электропитания (блоках питания) и демодуляторах.

Выпрямление всегда осуществляется при использовании нелинейных элементов, обладающих свойством однонаправленного пропускания электрического тока. Благодаря таким свойствам на выходе выпрямляющего элемента получают ток одного знака.

Для выпрямления применяют полупроводниковые и вакуумные (кенотроны) диоды, газоразрядные диоды (газотроны), тиратроны, кремниевые и селеновые элементы, тиристоры и другие элементы с нелинейными свойствами в зависимости от применения, значений выпрямленных напряжений и токов, отбираемых нагрузкой. В маломощных электронных устройствах для выпрямления чаще всего применяют полупроводниковые диоды.

Название “выпрямитель” используется, прежде всего, для схем, преобразующих переменный ток в постоянный. Выпрямителем называется также и сам элемент с однонаправленными свойствами, используемые в процессе выпрямления.

Однополупериодным выпрямителем называется такой выпрямитель, на выходе которого после процесса выпрямления остаются колебания одного знака. Схема однополупериодного выпрямителя, возбуждаемого синусоидальным сигналом, представлена на рисунке 1.6.

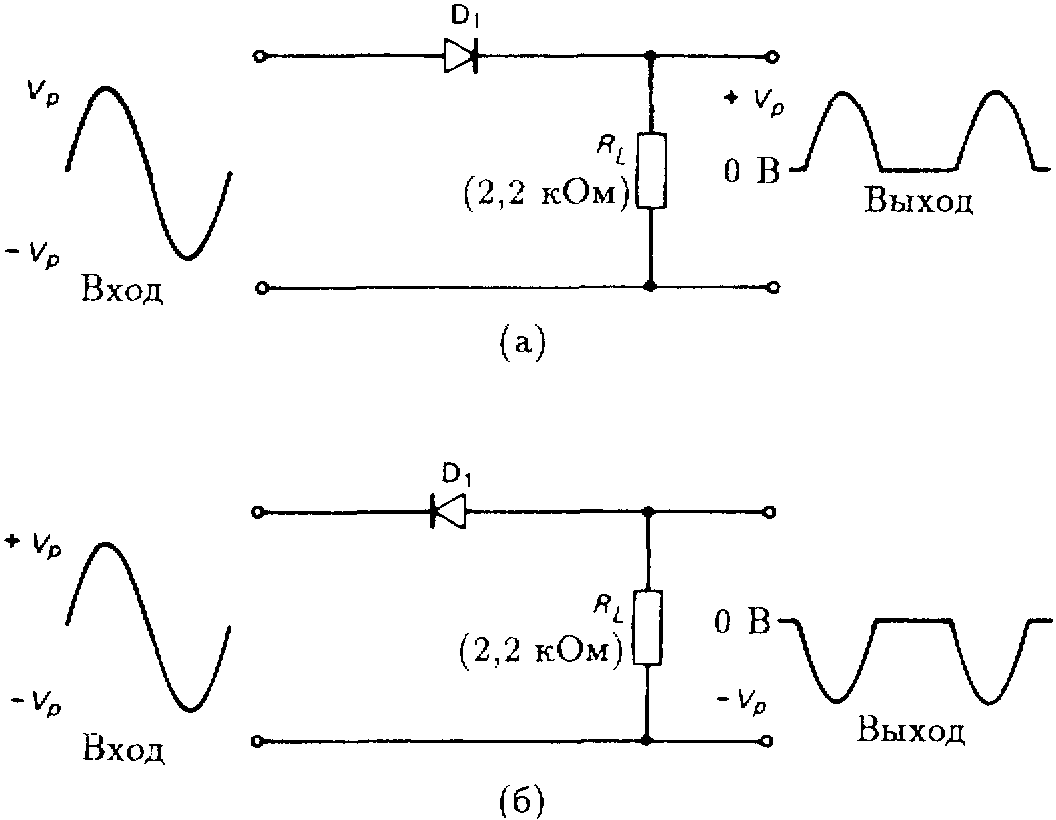

Диод, включенный таким образом, что приводит ток только при положительных полупериодах входного колебания, т.е. когда напряжение на его аноде больше потенциала катода. Среднее значение колебания, полученного в результате выпрямления синусоидального напряжения с действующим значением и максимальным значением , равно

Например, при выпрямлении напряжения с действующим значением , после выпрямления получаем напряжение .

В отрицательный полупериод диод не проводит ток, и все подведенное к выпрямителю напряжение действует на диоде как обратное напряжение выпрямителя. При изменение направления включения диода он будет проводить в отрицательные полупериоды и не проводить в положительные.

Рассматриваемая схема выпрямителя называется последовательной. Название связано с тем, что нагрузка включается последовательно с нелинейным элементом (вентилем).

Двухполупериодным выпрямителем называют такой выпрямитель, в котором после процесса выпрямления остаются участки входного колебания, имеющие один знак. К ним после изменения знака добавляются участки, имеющие противоположный знак.

Принципиальная схема двухполупериодного выпрямителя, управляемого синусоидальным сигналом от трансформатора, показана на рисунке 1.7.

В периоды времени, когда на аноде диода Д1 действует положительное напряжение, на аноде диода Д2 присутствует отрицательное и наоборот. Это происходит потому, что средняя точка вторичной обмотки трансформатора заземлена, и, следовательно, она имеет нулевой потенциал. При положительной полуволне напряжения на вторичной обмотке диод Д1 пропускает ток, а диод Д2 не пропускает.

При отрицательной полуволне положительное напряжение действует на диоде Д2, который при этом проводит, а диод Д1, смещенный в обратном направлении, не проводит. Среднее значение напряжения, полученого на выходе двухполупериодного выпрямителя в 2 раза больше напряжения, полученного на выходе однополупериодного выпрямителя.

Технические параметры выпрямителя:

— Коэффициент пульсаций выпрямителя называется отношение максимального значения переменной составляющей напряжения на выходе выпрямителя к значению его постоянной составляющей на этом выходе. В большинстве применений желательно, чтобы коэффициент пульсаций был как можно меньше. Уменьшение пульсаций достигается путем применения соответствующих фильтров.

— Коэффициент использования трансформатора в выпрямительной схеме, определяется как отношение двух мощностей: выходной мощности постоянного тока и номинальной мощности вторичной обмотки трансформатора.

— Коэффициент полезного действия, это параметр, характеризующий эффективность схемы выпрямителя при преобразовании переменного напряжения в постоянное. КПД выпрямителя выражается отношением мощности постоянного тока, выделяемой в нагрузке, к входной мощности переменного тока. Коэффициент полезного действия определяется для резистивной нагрузки.

—

Частотная пульсация выпрямителя, это основная частота переменной составляющей, существующей на выходе выпрямителя. В случае однополупериодного выпрямителя частота пульсаций равна частоте входного колебания. Фильтрация пульсаций тем проще, чем выше частота пульсации.

Источник

Однополупериодный многофазный выпрямитель

Всего в однополупериодном образце выпрямительного прибора используется три полупроводниковых диода с подключенными к ним нагрузками. После изучения эпюр напряжений и токов, получаемых на выходе электрической цепочки, можно сделать следующие выводы:

• эффективность (КПД) действия такого устройства очень низка;
• полезная мощность теряется при обработке отрицательных полуволн всех трех фаз;
• при использовании таких приборов получить нужные нагрузочные характеристики очень сложно.

Все эти недостатки однополупериодных схем вынудили разработчиков усложнить их, применив принцип двойного параллельного преобразования.

Проектирование

Расчет даже простого двухполупериодного преобразователя является непростой задачей. Существенно упростить ее можно используя специальное программное обеспечение. Мы рекомендуем остановить выбор на программе Electronics Workbench, которая позволяет выполнить схематическое моделирование аналоговых и цифровых электрических устройств.

Смоделировав в этой программе двухполупериодный выпрямитель можно получить наглядное представление о принципе его работы. Встроенные формулы позволяют рассчитать максимальное обратное напряжение для диодов, оптимальную емкость гасящего конденсатора и т.д.
