Схема насоса и схема подключения насоса

Управление по гидростатическому сигналу

При таком способе управления уровень жидкости определяется по давлению жидкости на мембрану. Передача этой информации может осуществляться как посредством электрического сигнала (аналоговый), так и через сигнал давления (пневматический). Управление насосом по уровню жидкости в шахте производится лишь после настроек прибора управления.

Пневматический датчик (погружной колокол)

Благодаря большой площади пригоден для использования в сильно загрязненных средах. Для изготовления таких колоколов используется серый чугун, который за счет большого веса позволяет удерживать колокол в погруженном состоянии даже в средах, имеющих высокую плотность. При изменении уровня жидкости в резервуаре изменяется давление воздуха внутри колокола. Данное изменение давления анализируется электронным преобразователем уровня, который находится на приборе управления или в колоколе, и сравнивается со значениями, заданными на приборе управления. Особое преимущество данного метода заключается в возможности непрерывного определения уровня (в см или м и т.д.). Кроме того, он может применяться во взрывоопасных зонах (например, сточные воды, содержащие фекалии, зона 1) благодаря передаче сигнала давления без трансформации его в электрический сигнал. Обработка данных осуществляется в приборе управления посредством встроенных в него датчиков.

Для обеспечения равномерного количества воздуха в колоколе можно использовать воздушный компрессор.

Электронный датчик уровня

Принцип действия электронного датчика уровня. Основное отличие состоит в том, что преобразователь встроен непосредственно в датчик, т. е. сигнал уровня жидкости в шахте преобразуется в аналоговый электрический сигнал (4–20 мА). Соответственно, не требуется дополнительный преобразователь давления в приборе управления. В то время как при измерении с помощью погружного колокола могут иметь место неточности из-за протечек в шланге колокола, изменения количество воздуха в шланге вследствие колебаний температуры или по другим причинам, обработка посредством электронного датчика уровня позволяет получать более точные результаты. Кроме того, используемый для изготовления этого датчика материал более устойчив к коррозии (как правило, AISI 316 или сталь более высокого качества). Датчик подвешивается в шахте и, в случае необходимости, при сильной турбулентности среды может быть снабжен защитной трубкой. Датчики, используемые компанией Wilo, могут устанавливаться во взрывоопасных средах. Правда, как и в случае использования любых датчиков во взрывоопасных зонах, необходимо применять Барьер Зенера, во избежание образования искр, которые могут стать причиной взрыва в случае отказа/неисправности.

Для повышения безопасности может быть установлен дополнительный поплавковый выключатель Wilo MS 1 в качестве датчика перелива.

Водоснабжение без гидроаккумулятора

Если исключить гидроаккумулятор из схемы водоснабжения, то возможны два варианта:

  • использование насоса для подачи воды к точкам водоразбора напрямую;
  • подключение накопительного бака.

Оба варианта активно используются, но первый оптимален для систем полива с небольшим объемом жидкости, а второй наиболее целесообразен, когда нужно обеспечить водой душевую, кухонный кран – то есть потребителей внутри дома.

Вариант #1 – подключение насоса напрямую

Один из вариантов – расширенная система орошения приусадебного участка. Она полностью автоматизирована. Чтобы настроить время включения/выключения, подсоединяем контроллер. На каждой отдельной линии можно установить электромагнитные клапаны, чтобы они могли эксплуатироваться по отдельности.

Примерная схема автополива дачного участка. Транспортировка жидкости из скважины или колодца осуществляется по трубам с диаметром 19 мм (центральная) и 16 мм (ответвления) (+)

Датчик дождя делает систему орошения более эффективной: во время осадков насос не функционирует.

  • размещаем трубы на поверхности земли по заранее составленной схеме, соединяем фитингами;
  • устанавливаем дождеватели, капельную систему, шланги для полива;
  • обустраиваем насосную группу – поверхностный агрегат и реле давления;
  • подключаем подачу воды, тестируем систему на протечки;
  • если все хорошо – выкапываем траншеи глубиной 30 см, из щебня и песка устраиваем дренажную подушку, укладываем трубопровод и засыпаем его;
  • производим повторное тестирование для проверки герметичности, проверяем работоспособность всех линий;
  • подключаем контроллер и датчик дождя;
  • проверяем работу всех элементов системы.

Если пропускная способность небольшая, настраиваем поочередную эксплуатацию линий. Это сложная схема, требующая знаний по настройке оборудования. Наиболее простая представляет собой обычный насос типа «Малыш» с подключенным к нему шлангов для полива.

Вариант #2 – схема с накопительным баком

С появлением технологичных станций с гидроаккумулятором схема стала менее популярной, но все еще используется. Она проста и отличается тем, что между насосом и точками водоразбора находится накопительный резервуар.

Схема системы водоснабжения с накопительным баком. Для обеспечения движения воды по трубам с определенной скоростью и давлением установлен дополнительный циркулярный насос

Одно из условий эксплуатации системы – организация водоочистки. Первый фильтр устанавливается на всасывающей трубе у поверхностных насосов, на самом оборудовании – у погружных. Второй – на входе в дом. Лучше, если это будет комплект из двух фильтров, грубой и тонкой очистки.

После системы фильтрации устанавливают накопительный бак, и уже от него идет труба (или трубы) к точкам водоразбора.

По традиции бак устанавливают как можно выше – например, на чердаке. Высокое расположение повышает давление в системе, которая будет функционировать даже при отсутствии электроэнергии

Накопительный бак – любой резервуар, подходящий по объему. Раньше использовали металлические оцинкованные цистерны, сейчас – пластиковые емкости различной конфигурации. Они оснащены одним входящим патрубком, для подачи воды из скважины, и двумя выходящими – для разводки по потребителям и сливным.

Сверху бак прикрыт откидной крышкой, которая защищает жидкость от мусора и пыли. Убрав крышку, можно проанализировать состояние резервуара и воды, которая в нем хранится. При сильном загрязнении жидкость выпускают через сливной патрубок, а бак моют.

Главный контролирующий элемент – поплавковый механизм. Как только уровень воды достигает максимальной отметки, входной патрубок перекрывается, и подача в резервуар прекращается. При низком уровне, напротив, входное отверстие открывается и вода начинает поступать в бак.

Пластиковый накопительный резервуар, установленный на чердаке. Он легче по весу, чем металлическая емкость, поэтому монтировать его гораздо удобнее. Чтобы вода не замерзла, в северных районах стенки бака утепляют

Плюс использования накопительного бака: всегда есть запас воды, которая подается под небольшим давлением, даже если все насосы отключены. Минус – сложности в установке. Объемные баки требуют пространства и основания, которое выдержало бы их вес.

В случае устройства систем для круглогодичной эксплуатации, чердак или хотя бы сам бак, размещаемый в неотапливаемом чердачном пространстве, должен быть утеплен.

Во избежании перелива и затопления расположенных ниже этажей накопители в обязательном порядке снабжаются переливными трубками. В случае превышения допустимого объема вода через устроенное в верхней трети бака переливное отверстие будет стекать по подключенной к нему трубе в канализацию.

Схема управления (отключения) насосом на откачку воды по уровню

Начну со схемы по откачке воды, то есть когда перед вами стоит задача откачивать воду до определенного уровня, а затем отключать насос, чтобы он не работал на холостом ходу. Взгляните на схему ниже.

Именно такая принципиальная электрическая схема способна обеспечить откачку воды, до заданного уровня. Давайте разберем принцип ее работы, что здесь и зачем.

Итак, представим что вода пополняет наш резервуар, не важно что это ваше помещение, погреб или бак… В итоге, когда вода доходит до верхнего геркона SV1, то на катушку управляющего реле Р1 подается напряжение. Его контакты замыкаются, и через них происходит параллельное подключение геркону

Таким образом реле самоподхватывается. Также включается и силовое реле Р2, которое коммутирует контакты насоса, то есть насос включается на откачку. Далее уровень воды начинает понижаться и доходит до геркона SV2, в этом случае замыкается он и подает положительный потенциал на обмотку катушки. В итоге, на катушке с двух сторон оказывается положительный потенциал, ток не идет, магнитное поле реле ослабевает — реле Р1 отключается. При отключении Р1 отключается и подача питания для реле Р2, то есть насос тоже перестает откачивать воду. В зависимости от мощности насоса, вы можете подобрать реле на необходимый вам ток. Я ничего не сказал о резисторе 200 Ом. Он необходимо для того, чтобы в процессе включения геркона SV2 не произошло короткого замыкания с минусом, через контакты реле. Резистор лучше всего подобрать такой, чтобы он позволял уверенно срабатывать реле Р1, но был при этом максимально большого возможного потенциала. В моем случае это было 200 Ом. Еще одной особенность схемы является применение герконов. Их плюс при применении очевиден, они не контактируют с водой, а значит, на электрическую схему не будут влиять возможные изменения токов и потенциалов при различных жизненных ситуациях, будь то вода соленая или грязная… Схема будет работать всегда стабильно и «без осечек». Не требуется настройки схемы, все работает сразу, при правильном соединении.

Спустя 2 месяца…

Теперь о том, что было сделано пару месяцев спустя, исходя из требований к уменьшению потребления питания в режиме ожидания. То есть это уже вторая версия всего того, о чем я рассказали выше. Сами понимаете, что согласно схемы выше будет включен постоянно блок питания на 12 вольт, который между прочим тоже потребляет не бесплатное электричество! А исходя из этого было принято решение сделать схему для срабатывания насоса для откачки или налива воды с током в режиме ожидания равным 0 мА. На самом деле реализовать это оказалось легко. Взгляните на схему ниже.

Первоначально в схеме все цепи разомкнуты, а значит она потребляет наши заявленные 0 мА, то есть ничего. Когда же замыкается верхний геркон, то напряжение через трансформатор и диодный мостик включает реле Р1. Таким образом реле коммутирует через свои контакты и резистор 36 Ом питание на блок питание и опять на саму себя же, то есть самоподхватывается. Насос включается. Далее, когда уровень воды доходит до низа и срабатывает реле Р2, то оно разрывает ту саму цепь самоподхватывания реле Р1, таким образом обесточивая всю схему и приводя его в режим ожидания. Резистор 36 Ом служит для того, чтобы во время включения верхнего геркона ограничить ток на насос, хотя бы немного. Тем самым снизив индукционный ток на герконе и продлив его жизнь. Когда же блок питания будет запитан уже через реле Р1, после его срабатывание, то такое сопротивление без проблем обеспечит напряжение для удержания реле, то есть будет не критично, а во вторых не будет греться, так как через него будет протекать незначительный ток. Это лишь ток от потерь в обмотке и ток на питание реле Р1. Поэтому требования к резистору не критичны, разве что взять его помощнее! Осталось сказать о том, что в любой из этих схем могут использоваться не только геркон, но и просто концевые датчики.

Что же, теперь давайте разберем обратную ситуацию, когда необходимо воду наоборот закачивать в бак и отключать при высоком уровне в нем. То есть насос включается при низком уровне воды, а выключается при высоком.

Технические характеристики

Независимо от глубины скважины (8,10, 15 или 20 метров) все насосные станции делятся на бытовые и промышленные. Для частного дома используются бытовые агрегаты. Однако они могут иметь разные эксплуатационные характеристики

Чтобы ваш агрегат соответствовал потребностям семьи в воде, а также параметрам гидротехнического сооружения, необходимо при выборе обращать внимание на следующие технические характеристики:

мощность оборудования, измеряемую в Вт;
производительность прибора в кубометрах в час (эта характеристика подбирается после определения потребности жильцов воде);
высота всасывания жидкости или максимальная отметка, на которую насос может поднять воду (эти характеристики зависят от глубины водозабора, например для скважин глубиной 15-20 метров нужен агрегат с показателем не менее 20-25 м, а для скважин глубиной 8 метров подойдёт прибор с величиной 10 м);
объём гидроаккумулятора в литрах (есть агрегаты объёмом 15, 20, 25, 50 и даже 60 л);
напор (в этой характеристике нужно учитывать не только глубину расположения водного зеркала, но и протяжённость горизонтального трубопровода);
дополнительные защитные функции не помешают (защита от «сухого хода» и перегрева);
важно также учитывать тип используемого насоса. Например, погружной насос монтируется в скважине, поэтому не шумит при работе, но его ремонт и обслуживание проводить сложнее

А агрегат поверхностного типа более прост в обслуживании и ремонте, но издаёт больше шума при работе.

Чтобы вам было проще выбрать подходящий для загородного дома агрегат, мы приводим примерные технические характеристики такого устройства:

мощность прибора должна быть в пределах 0,7-1,6 кВт;
в зависимости от размера семьи хватит станции производительностью 3-7 кубометров в час;
высота подъёма зависит от глубины скважины или колодца;
объём гидробака для одного человека равен 25 л, с увеличением членов семьи пропорционально должен возрастать и объём накопительной ёмкости;
выбор прибора по максимальному напору стоит делать с учётом глубины гидротехнического сооружения, протяжённости горизонтального трубопровода, ведущего от агрегата к дому, а также высоты дома (если на верхних этажах есть точки водопотребления: санузлы или ванные комнаты);
хорошо, если прибор будет иметь защиту от работы «на сухую»

Это особенно важно для гидротехнических сооружений, отличающихся нестабильным уровнем воды. Тогда насос не сможет выкачать всю воду и работать вхолостую;
кроме этого для насосной станции поверхностного типа понадобится защита от перегрева мотора

Всё дело в том, что в агрегатах погружного типа мотор постоянно находится в воде, поэтому эффективно охлаждается. А вот мотор поверхностной станции может легко перегреться и выйти из строя. Чтобы этого не произошло, нужна защита от перегрева, которая во время сработает и отключит насос.

Выбор места для станции водоснабжения

Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м. Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.

Автоматическую станцию системы автономного водоснабжения можно расположить:

  • на улице в кессоне возле скважины;
  • в возведенном специально для насосного оборудования утепленном павильоне;
  • в подвале дома.

Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта.  При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна. При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 — 60 см или прокладывается на поверхности.

Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода. Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

Из каких частей состоит автоматический блок

Автоматика делится на 3 основных группы. Главные отличия заключаются в технологических разработках, которые применяются во время изготовления, а также диапазоне функций.

Блоки управления второго поколения

Для автоматизированного управления насосом применяются простые узлы:

  1. Реле давления и холостого хода. Мастера смогут самостоятельно выполнить установку и сделать настройку.
  2. Гидравлический аккумулятор. Это емкость, где собирается вода. Ее объем колеблется в обозначенных пределах. Гидроаккумулятор поддерживает напор, компенсирует удары внутри системы.
  3. Манометр. Это один из основных элементов, которые контролируют уровень давления, настройку гидравлического реле.

Устройство блока управления.

Помпа отключает оборудование, когда внутри труб нет воды или повысилось давление. Автоматика второго поколения на скважинные насосы может настраиваться. Есть световые индикаторы, которые сигнализируют о работе узлов, состоянии оборудования.

Третье поколение

Автоматические блоки управления третьего поколения.

Блоки управления третьего поколения — это продвинутая электроника, которая экономит электроэнергию. По принципу своей работы она не отличается от другой автоматики. Подключение должно выполняться специалистом, который сделает установку, правильно настроит блок.

Автоматика комплексно защищает оборудование от преждевременных поломок при сухом ходе, разрыве трубопровода, а также от резких скачков напряжения в сети. Отличие заключается в возможности делать точную регулировку и настройку.

Модульная автоматика для скважины: преимущества и недостатки

Это комбинированное оборудование, которое обладает следующими особенностями:

  1. Все узлы находятся рядом. Для монтажа не требуется много свободного пространства. Автоматику можно подключить самостоятельно, без помощи специалистов.
  2. Приборы имеют широкий функционал для управления.

Недостатки — высокая стоимость автоматики, работа приборов только от электрической сети. Есть модели с датчиком сухого хода, который срабатывают при отсутствии воды в системе. Некоторые модели рассчитаны на подключение к указанной марке насоса, поэтому настройки ограничены и фиксированы.

Электронный датчик давления воды насоса

Электронное реле давления (ЭРД или РДЭ) работает на основе электронного (цифрового) датчика, измеряющего напор, основываясь на пъезорезистивном эффекте.

Состав РДЭ:

  • узел питания;
  • датчик тензорезисторный;
  • микроконтроллер (микропроцессор);
  • контактная группа.

Датчик в электронном изделии — это полупроводниковый элемент из материала, изменяющего свое сопротивление (Ом) под механическими нагрузками (под давлением). Аналогичный сенсор применяют на электронных весах. Указанное регистрирует микроконтроллер и, в соответствии с выставленными на нем пользователем значениями, отправляет команду на расцепитель контактов.

Преимущества:

  • обычно уже с защитой от сухого хода. С РДЭ нет необходимости докупать отдельно такое устройство, а также они чаще имеют интегрированный манометр;
  • также часто в комплекте предлагается оптимальный гидроаккумулятор;
  • повышенная точность — 5%, что намного лучше, чем у электромеханики;
  • простота настройки;
  • многофункциональность (опишем в разделе ниже).

Минусы:

  • чаще ломается, менее ремонтопригодное. Скачки напряжения могут вывести из строя, поэтому рекомендовано устанавливать стабилизатор напряжения;
  • стоимость выше — от 3000–5000 р. и выше (цена механики в среднем — 500–600 р.);
  • потребуется дополнительный пускатель при мощности помпы выше 1.5 кВт.

Настройка

Неоспоримый плюс ЭРД для водоснабжения — простая установка порогов срабатывания, дополнительные настройки. Этапов регулировки как таковых нет: требуемые значения просто выставляются кнопками, цифры сразу отображаются на ЖК дисплее прибора.

Второй однозначный плюс по сравнению с механикой – расширенные опции регулировок. Вот, что можно настроить:

Параметр Возможности стандартных моделей
Стандартные рамки вкл./выкл. (верхняя/нижняя границы давления) Вкл. — 0.5–6 или 7 Бар

Откл. — 0.8–10 бар

Пауза между стартами помпы 0–99 сек.
Ограничение сухого хода 0–1,5 бар
Интервал проверок наличия воды 1 мин. – 12 ч.
Длительность проверки разрыва 0–990 сек.
Длительность проверки утечки 0–99 мин.

Пример параметров ЭРД для среднестатистической квартиры:

Для частного дома:

Типы датчиков уровня

В зависимости от поставленных задач для контроля за уровнем жидкости используются контактные и бесконтактные датчики. Первые, как можно догадаться из их названия, имеют контакт с жидкостью, вторые получают информацию дистанционно, используя косвенные методы измерения – прозрачность среды, ее емкость, электропроводность, плотность и пр. По принципу действия же все датчики можно разделить на основных 5 типов:

  1. Поплавковый.
  2. Электродный.
  3. Гидростатический.
  4. Емкостный.
  5. Радарный.

Поплавковые сенсоры

Пожалуй, самые простые по конструкции. Представляют собой поплавковую систему, которая находится на поверхности жидкости. По мере изменения уровня поплавок движется, тем или иным образом замыкая контакты механизма контроля. Чем больше контактов находится по пути движения поплавка, тем точнее показания сигнализатора:

Принцип работы поплавкового датчика уровня воды в баке

Из рисунка видно, что показания индикатора такого устройства дискретны, а количество значений уровня зависит от числа выключателей. На приведенной схеме их два – верхний и нижний. Этого, как правило, вполне достаточно для автоматического поддержания уровня в заданном диапазоне.

Существуют поплавковые приборы и для непрерывного дистанционного контроля. В них поплавок управляет движком реостата, а уровень вычисляется исходя из текущего сопротивления. Такие устройства до недавнего времени широко использовались, к примеру, для измерения количества бензина в топливных баках автомобилей:

Устройство реостатного уровнемера, где:

  • 1 – проволочный реостат;
  • 2 – ползунок реостата, механически связанный с поплавком.

Электродные датчики уровня

Устройства этого типа используют электрическую проводимость жидкости и являются дискретными. Датчик представляет собой несколько электродов различной длины, погруженных в воду. В зависимости от уровня в жидкости оказывается то или иное количество электродов.

Трехэлектродная система датчиков уровня жидкости в резервуаре

На рисунке, приведенном выше, два правых датчика погружены в воду, а значит, между ними присутствует сопротивление воды – насос остановлен. Как только уровень опустится, средний датчик окажется сухим, а сопротивление цепи увеличится. Автоматика запустит насос подкачки. Когда емкость окажется заполненной, самый короткий электрод попадет в воду, его сопротивление относительно общего электрода уменьшится и автоматика остановит насос.

Вполне понятно, что количество контрольных точек несложно увеличить, добавив в конструкцию дополнительные электроды и соответствующие каналы контроля, к примеру, для аварийной сигнализации переполнения или пересыхания.

Гидростатическая система контроля

Здесь датчик представляет собой открытую трубку, в которой установлен сенсор давления того или иного типа. При увеличении уровня изменяется высота водяного столба в трубке, а значит, и давление на сенсор:

Принцип работы гидростатической системы контроля уровня жидкости

Такие системы обладают непрерывной характеристикой и могут использоваться не только для автоматического управления, но и для дистанционного контроля уровня.

Емкостный метод измерения

Принцип работы емкостного датчика с металлической (слева) и диэлектрической ванной

По сходному принципу работают и индукционные указатели, но в них роль сенсора исполняет катушка, индуктивность которой изменяется в зависимости от присутствия жидкости. Основным недостатком подобных устройств является то, что они годятся только для контроля за веществами (жидкости, сыпучие материалы и пр.), имеющими достаточно высокую магнитную проницаемость. В быту индуктивные сенсоры практически не используются.

Радарный контроль

Основное достоинство этого метода – отсутствие контакта с рабочей средой. Причем сенсоры могут отстоять от жидкости, уровень которой необходимо контролировать, достаточно далеко – метры. Это позволяет использовать датчики радарного типа для контроля за исключительно агрессивной, ядовитой или горячей жидкостями. О принципе работы таких датчиков говорит само их название – радарные. Прибор состоит из передатчика и приемника, собранных в одном корпусе. Первый излучает тот или иной тип сигнала, другой принимает отраженный и подсчитывает время задержки между отправленным и принятым импульсами.

Принцип работы ультразвукового сигнализатора уровня радарного типа

Сигналом в зависимости от поставленных задач может служить свет, звук, радиоизлучение. Точность таких сенсоров достаточно велика – миллиметры. Единственным, пожалуй, недостатком можно считать сложность радарного оборудования контроля и достаточно высокую его стоимость.

Что такое автоматика для насоса и зачем она нужна

На участках, где нет возможности подключится к общей системе водопровода часто бурится скважина, которая становится источником воды. Но для создания полноценной водопроводной системы нужен насос. С его помощь вода будет накачиваться в трубы, и чтобы не запускать его вручную используется автоматика для скважины. Это устройство для автоматического запуска насоса или контроля за наличием воды.

Если есть автоматика, то насос может самостоятельно подкачивать жидкость в систему или подавать её на верхние этажи. Также при наличии автоматики и отопительного котла можно сделать отопительную систему, которая будет подкачивать воду для создания давления и гнать её по трубам не только в радиаторы, но и в душевую или мойку. С помощью автоматики можно предотвратить перегрев мотора и избежать холостой работы колонки (когда в ней нет воды).

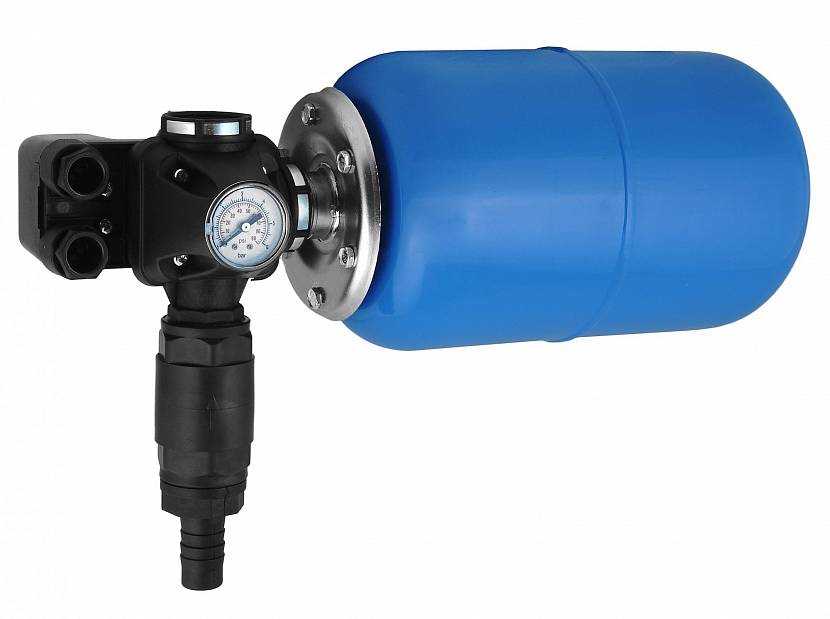

Пример блока управления с бакомИсточник inhouse-spb.ru
