Как подключить светодиодное освещение в квартире: правильная схема монтажа своими руками

Излучение и свет

Светодиодные светильники, представленные в виде панелей, не дают ультрафиолетового и инфракрасного излучения

Данное свойство имеет огромное значение для тех, кому важно сохранить первозданный вид освещаемых поверхностей и предметов. Это особенно важно для тех, у кого в квартире или доме находятся дорогостоящие предметы мебели из натуральных материалов

Обратите внимание!

Подобные светильники не содержат ртути и вредных металлов. Они полностью безопасными и не требуют специальной утилизации.

Выбирайте не просто одноцветные модели, но и модели с возможностью регулирования яркости и многоцветные RGB-панели.

Тюнинг автомобиля

Сделать освещение своей машины при помощи неоновых ламп не самое дешевое удовольствие. Хорошая альтернатива неону является освещение диодами. Вы можете без особого труда и затрат собственноручно изготовить оригинальную подсветку и выделить свой автомобиль из серой массы.

Украсить можно не только наружную часть авто, но и салон. Цвет можно будет с легкостью изменять, а покрыв ленту изоляцией, не боятся любых погодных условий.

  • 7 вещей, на которых не экономят при ремонте

  • Алюминиевый электрический чайник — аргументы в пользу его выбора

  • Зарядное устройство своими руками для зарядки автомобильного аккумулятора — инструкция по проектированию и созданию устройства (105 фото и схем)

Основная информация

Светодиодная область развивается, и постоянно на полках появляются новые приборы с улучшенными характеристиками. Уже сейчас диодные лампы активно используются в домашнем освещении. Это экономичные приборы с наилучшими параметрами и большим разнообразием цветовой температуры.

Особенности работы светодиода

Светодиодное освещение создается с помощью светоизлучающих диодов. Это полупроводниковые приборы, которые дают оптическое излучение при прохождении через них электрического тока в прямом направлении. Сам светодиод состоит из полупроводникового кристалла, линзы, контактов. Есть различные виды светодиодов, отличающиеся по конструкции, яркости, мощности, цвету и другим характеристикам.

За и против

Преимущества:

  • экономичность;
  • эконогичность;
  • срок службы;
  • безопасность;
  • отсутствие пульсаций;
  • диапазон цветовых температур;
  • разнообразие исполнения.

К недостаткам можно отнести только высокую стоимость лампы.

Конструкция светодиодных ламп

Лампочка состоит из светодиодной матрицы, драйвера, корпуса с радиатором, цоколя, стеклянного или пластмассового рассеивателя. Сама колба может быть разной формы.

Сборка: пошаговая инструкция

Рассмотрим два более
простых примера сборки своими руками светодиодной панели – на стеклянной и
алюминиевой основе.

Изготовление стеклянной светодиодной
панели

Производство своими
руками стеклянной панели для подсветки на базе светодиодной ленты выглядит
следующим образом:

  1. Лед-полоска разрезается строго по линиям разреза на равные части, длиной чуть меньше габаритов основания. Например, если сторона панели 25 см, то отрезок должен быть 22-23 см.
  2. Далее подготовленные фрагменты полоски наклеиваются самоклеящейся стороной на поверхность стеклянного основания.
  3. Затем соседние отрезки соединяются проводами посредством пайки плюс к плюсу и минус к минусу.
  4. Два крайних контакта схемы подсоединяются аналогичным способом с соблюдением полярности к блоку питания и контроллеру.
  5. Устройство подключается в сеть и проверяется на функциональность.

Если световой поток нужно
сделать рассеянным и мягким, потребуется сверху монтировать рассеиватель. Это
может быть аналогичный по габаритам основанию матовый или прозрачный фрагмент
стекла или светопропускающего пластика. Его монтаж можно осуществить, приклеив
на подкладку из уплотнителя или двухсторонний скотч.

Сборка алюминиевой светодиодной панели

Монтаж светодиодной
ленты на алюминиевую панель осуществляется аналогичным выше рассмотренному
способу. Сборка своими руками прибора подсветки на такой основе позволяет
изготовить более мощный светильник. Металлический сплав в отличие от стекла и
пластика – хорошо отводящий тепло материал – и потому будет идеально выполнять
роль радиатора. Поэтому на нем можно крепить более мощные лед-элементы без
опасения, что они перегреются в ходе работы.

Перед началом сборки схемы основание из алюминия или оргстекла по углам или в необходимом месте нужно просверлить для дальнейшего удобного монтажа к кронштейну, стене или элементу интерьера.

Правильное светодиодное освещение

Во внутреннем пространстве квартиры можно использовать точечные светильники, ленточное освещение, светодиодные люстры, создавать декоративную подсветку отдельных предметов интерьера. Монтаж изделий, характеристики блока питания, выбор схемы компоновки источников света могут отличаться, в зависимости от помещения, конструкции устройств и места установки приборов.

Главным правилом организации освещения квартиры является гармоничное расположение светильников с учетом габаритов помещения. Для маленьких комнат устанавливают небольшие светодиодные приборы, в квартирах средних габаритов можно использовать светильники разной конструкции, формы и размеров, а в больших помещениях уместны крупные лампы, люстры, бра, торшеры в сочетании с мелкими акцентными деталями.

Схема подключения светодиодной ленты 220В к сети

Основной причиной, по которой запрещено подключать светодиодную ленту напрямую к бытовой электросети 220В, является высокое напряжение тока. При таком подключении произойдет перегрев и, как следствие, выход из строя диодов. Ленты рассчитаны на питающее напряжение постоянного тока 12В и 24В. Требуемое напряжение указано на самой ленте по всей ее длине. Для получения величины необходимого питания, используют преобразователи сетевого напряжения.

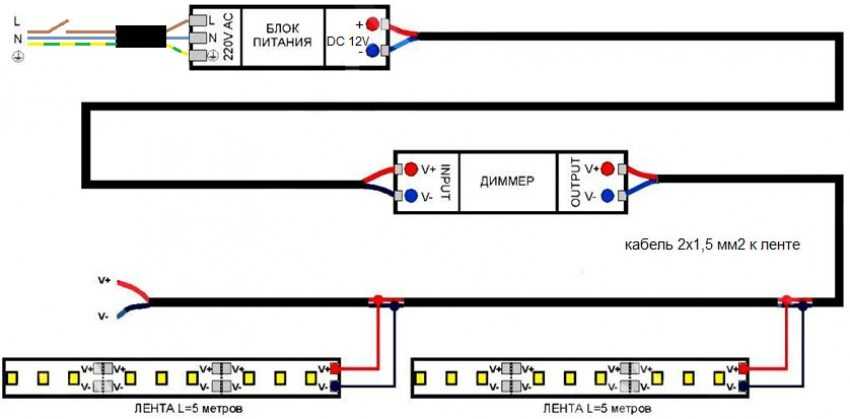

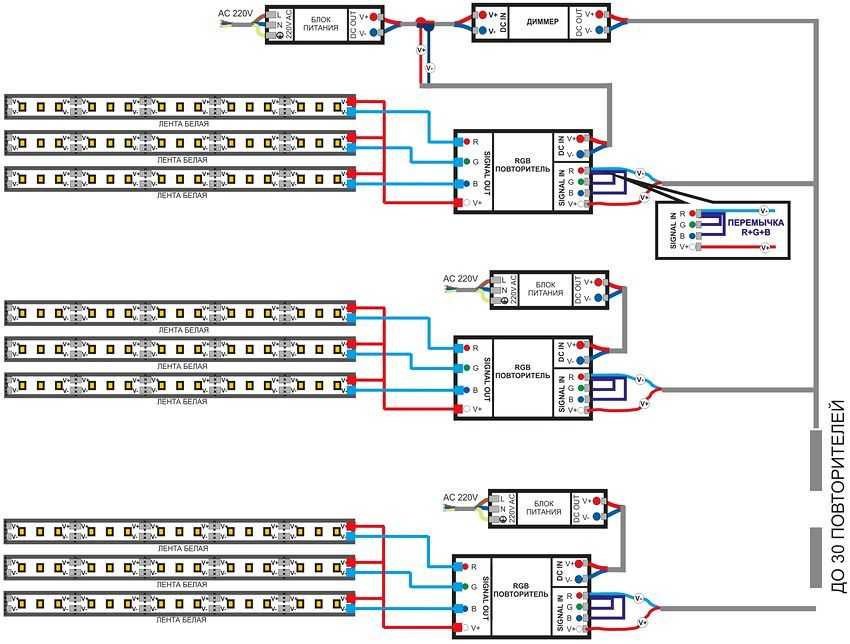

Схема подключения белой светодиодной ленты с диммером и усилителем

Как подключить светодиодную ленту 12 вольт к сети

Схемы подключения светодиодных лент на 12В и 24В максимально просты и имеют идентичный принцип. Перед тем как подключить светодиодную ленту к 220В, необходимо учесть несколько важных моментов:

  • Следует определить общую длину линии, по которой будет располагаться лента. Зная это значение, можно будет правильно нарезать полосы.
  • Разрезать ленту необходимо в строго определенных местах, помеченных производителем в виде символа с изображением ножниц и линии разреза. Если же сделать отрез в произвольном месте, некоторые диоды окажутся отсоединены друг от друга и светиться не будут, так как произойдет разрыв цепи.
  • Необходимо учитывать полярность. Если во время подключения лента не будет работать, значит соединение выполнено неверно и необходимо исправить ситуацию.
  • Изучите руководство к изделию и ознакомьтесь с обучающим видео перед монтажом светодиодной ленты. Подключение ведите в определенном инструкцией порядке.

При подключении светодиодной ленты к 12 вольтам используют блок питания, основной функцией которого является понижение напряжения в сети с 220В до 12В. Подсоединение выполняется с помощью двухжильного провода: в блоке питания он зажимается клеммами, а к ленте припаивается в местах контактных площадок. Соединение трансформатора для светодиодной ленты 12 вольт производится с учетом полярности: плюс к плюсу, минус к минусу.

Правильное подключение светодиодной ленты 12 вольт к сети

Подключение светодиодной ленты 220В

Схема подключения светодиодной ленты к сети 220В без преобразователя включает в себя диодный мост, который и служит выпрямителем напряжения. Особенностью подключения является то, что светодиоды соединены в одну цепь из 60 штук последовательно или парами. Разрезать ленту следует через 50 или 100 см. Если в процессе работы выйдет из строя один светодиод, то погаснет весь отрезок, который можно легко заменить.

При монтаже светодиодной ленты своими руками следует сначала проконтролировать ток, проходящий через светодиоды. Если при измерении он окажется больше допустимого, необходимо присоединить еще отрезок ленты

Такое соединение следует делать очень осторожно, так как места пайки остаются оголенными и, при случайном прикосновении к ним, можно получить удар электротоком. Нужно принять меры, исключающие прикосновения к оголенным местам

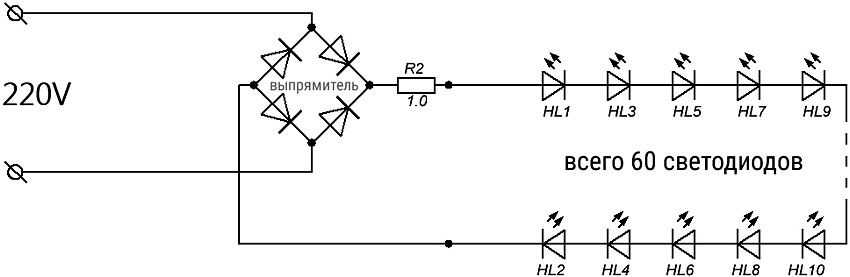

Схема подключения светодиодной ленты на 220В

В светодиодных лентах 220В используется именно такая схема. Заводские изделия уже рассчитаны на подключение к сети 220V. Для безопасности, такие ленты помещены в прозрачную ПВХ-трубку: это исключает риск прикосновения к опасным контактам и дополнительно защищает от влаги. Благодаря этому, влагозащищенную светодиодную самоклеющуюся ленту 220В можно применять не только в помещениях с повышенной влажностью, но и на улице.

Особенности конструкции и преимущества светильников данного типа

Что необходимо человеку в помещении, если это касается освещения? Основное требование – мягкий нережущий глаза свет, равномерно распределенный по всему объему комнаты. Чтобы не было мерцания, а соответственно и раздражения.

Вообще, к преимуществам светодиодных панелей можно отнести все преимущества светильников на светодиодах. А это:

  • экономия электроэнергии;
  • больший световой поток по сравнению с другими лампами с одной и той же мощностью;
  • большой срок эксплуатации;
  • простота монтажного процесса;
  • можно использовать и для общего освещения, и для зонального;
  • если есть необходимость, чтобы в помещениях отсутствовали инфракрасное и ультрафиолетовое освещение, то светодиодная потолочная панель для этого идеальный вариант;
  • возможность сделать из панелей дизайнерскую конструкцию на потолке, тем самым сделать помещение нестандартным и оригинальным.

Правда, даже эти современные светильники обладают рядом недостатков. И один из них – это высокая цена светодиодной панели. И хотя производители делают все, чтобы как-то снизить стоимость, все равно это на сегодняшний день самая дорогая потолочная модель. Второй минус – это присутствие в питающей сети понижающего трансформатора, ведь для светодиодов необходимо пониженное напряжение (12, 24 или 36 вольт). Конечно, низкое напряжение – это повышение безопасности эксплуатации электрических сетей, но в тоже время это дополнительные финансовые расходы.

И последняя отрицательная сторона прибора – его очень уж современный внешний вид. К сожалению, такие потолочные светодиодные панели можно устанавливать не во все интерьеры.

Что касается конструкции, то светодиодные панели состоят из металлического (чаще алюминиевого) или пластикового корпуса и акрилового листа. В последнем проделаны отверстия под светодиоды, количество которых определяет яркость свечения всего светильника. Толщина листа: 4-8 мм. Самое главное, что лицевая сторона акрилового листа испещрена маленькими каналами (горизонтальными и вертикальными), именно это позволяет равномерно рассеивать свет. И еще два элемента: рассеиватель, то есть, плафон, и отражатель, который устанавливается сзади акрилового листа.

Варианты и места использования, плюсы и минусы применения

Применять светодиодную ленту можно практически везде, что делает данную разновидность универсальной. Но есть несколько вариантов, используемых чаще всего и обеспечивающих хороший результат:

  1. Подсветка потолка по периметру. Ленту прокладывают в нише или за плинтусом, который крепится с небольшим отступом от поверхности. За счет отражения свет получается рассеянным, обеспечивая равномерный эффект и красивое выделение контура помещения.

  2. Прокладка ленты под выступающими элементами или в углублениях на потолке сложной конфигурации. За счет этого можно выделить оригинальные детали оформления и подчеркнуть их. Бывают разные варианты, все зависит от ситуации.

  3. Подсветка ниш в стене или под мебелью. Такое решение придает интерьеру современные нотки. А если расположить светодиодную ленту по нижнему контуру кровати, шкафа или других элементов обстановки, это придаст им парящий эффект.

  4. Использование светодиодной ленты в качестве основного освещения. В этом случае в потолок встраивается алюминиевый профиль большой ширины, внутри которого наклеивается несколько рядов для обеспечения нужной интенсивности света. Снаружи элемент закрывается рассеивателем, чтобы делает освещение равномерным и мягким.

  5. Подсветка фасадов и других элементов наружного оформления или использования ленты в беседках, патио и т.д. В этих случаях используют влагозащищенную ленту в силиконовой оболочке, которая не боится осадков и перепадов температур.

  6. Освещение шкафчиков изнутри на кухне. Оригинальное решение, которое часто используется в фасадах со стеклянными вставками.
  7. Подсветка ступеней лестницы – это не только делает конструкцию оригинальной, но и повышает безопасность.

Можно использовать подсветку и в других случаях, здесь перечислены только основные. Светодиоды очень популярны в силу ряда плюсов:

  1. Привлекательный внешний вид интерьера с мягкой подсветкой. За счет равномерного приглушенного освещения можно добиться разных эффектов, что расширяет возможности оформления.
  2. Большое разнообразие вариантов, они могут отличаться по ряду критериев, что позволяет подобрать подходящее решение для любых условий.
  3. Экономичное потребление электроэнергии. На сегодня это самый энергосберегающий вариант, уменьшающий расходы на электричество.
  4. Безопасность использования. Во-первых, во время работы диоды нагреваются намного меньше ламп накаливания и галогенных вариантов. Во-вторых, в них не содержатся опасные вещества, как в люминесцентных колбах. В-третьих, система работает от низкого напряжения, поэтому опасность поражения током отсутствует и можно использовать ленту в помещениях с повышенной влажностью.
  5. Установка светодиодной подсветки намного проще, чем любого другого варианта оборудования. Разобраться в монтаже не трудно, если следовать инструкции, работа займет немного времени.


Ленту можно расположить практически везде.

Срок службы у светодиодной подсветки также намного больше, чем у любого другого аналога.

Есть у этого вида подсветки и определенные минусы. Главным является высокая цена за качественные ленты, хотя с каждым годом она становится все меньше. Также нужно учесть, что длительный срок работы возможен только при правильной установке, любые ошибки уменьшают ресурс в разы.

Рекомендуем: Как установить светодиодную ленту на карнизе для штор

Способ освещения

Благодаря гибкости LEDленты, можно создать уникальную подсветку. С ее помощью можно выполнить зонирование помещения, добавить объема, выделить важные детали. Есть 4 способа создания освещения – контурный, направленный, точечный, фигурный.

Контурный

Все источники света в таком располагаются на одной линии (например, по краю многоуровневого потолка или на полках). Свет должен быть направлен вверх. Освещение получается в виде сплошной полосы света.

Точечный

С помощью точечного освещения можно создать на потолке эффект звездного неба. Светодиоды закрепляются на потолке по заранее продуманной схеме и направлены вниз.

Дополнительный эффект может создать фотопечать на ПВХ полотне.

При направленном освещении светодиоды устанавливаются на откосе. Свет должен быть направлен вдоль потолка.

Фигурное расположение

При фигурном размещении диоды устанавливаются в потолочные плафоны, которые специально для этого предназначены. Подобные задумки осуществляют дизайнеры, обычных технических знаний для реализации недостаточно.

Разновидности светодиодных панелей

Основные критерии, по которым выбираются лед панели: сфера применения (в помещениях или вне помещений), форма и размеры, метод крепления.

По
форме исполнения

Светодиодная панель может быть прямоугольная, квадратная или круглая. Выбор размеров разнообразный, средний показатель толщины 14 мм. Свечение рассеянное, свет не отражается от потолков. Выбор по цвету и мощности огромный, форма и габариты выбираются, исходя из размеров и дизайна помещения.

По
назначению и устройству

Led-панель может быть предназначена для
рекламы или освещения различного вида помещений.

Последний тип чаще всего называют потолочным. Основное предназначение – заменить светильники с люминесцентными лампами. Толщина потолочных Led панелей позволяет устанавливать их в помещениях с низкими потолками. Оригинально выглядят эти приборы освещения в подвесных и натяжных потолках, на стенах. Дизайнеры любят Led панели из-за привлекательного внешнего вида и сочетания с диммером

Сборочный процесс + пошаговая инструкция

Далее предлагаем вам рассмотреть 2 самые простые варианта сборки и установки светодиодной панели – на основе из стекла и алюминия.

Как сделать светодиодную стеклянную панель

Если требуется сделать поток света мягким и рассеянным, то сверху нужно будет установить рассеиватель. Это может быть такой же по размеру основания прозрачный или матовый стеклянные/пластиковый фрагмент с высокой степенью пропускания света. Его установку можно произвести, приклеивания на двухсторонний скотч или уплотнительный подклад.

Обратите внимание, что для скрепления светодиодной ленты в единую цепь и подключения к модулю питания можно использовать особые коннекторы вместо метода пайки проводов. В этом случае стоит обеспечивать хороший доступ контактов светодиодной полосы, а еще лучше – произвести такое соединение до момента приклеивание последней на основание

Как собрать светодиодную алюминиевую панель

Установка ленты со светодиодами на панель из алюминия осуществляется аналогичным методом, который рассмотрен выше. Сборка собственноручно прибора для подсветки дает возможность сделать более мощный светильник. Сплав из металла в отличие из пластика и стекла – материал, отлично отводящий тепло – а потому будет отлично играть роль радиатора. По этой причине на нем допустимо закреплять более мощные LЕD-элементы без опаски, что они перегреются при работе. До начала схематичной сборки основание из органического стекла или алюминия по углам, или же в нужном место просверлить для дальнейшего удобства монтажа к кронштейну, интерьерному элементу или стене.

Устройство светодиодной панели

Что такое Led-панель по конструкции – это сэндвич из нескольких слоев:

  • тонкого алюминиевого корпуса, закрывающего, защищающего внутренние элементы, обеспечивающего жесткость;
  • уплотнителя;
  • линзы с насечками;
  • акрилового оптического элемента с рисунком, создающим волнообразный поток света;
  • белого пластикового отражателя;
  • светодиодной линейки или ленты.

Ленты могут располагаться по периметру или любым другим способом. Свет от диодов сначала направляется на линзу, потом на отражатель. Далее поток перемещается вниз и через рассеиватель выходит за пределы конструкции.

В рекламных щитах диоды размещаются по
такому же принципу, как пиксели на дисплеях. Покрытие всей поверхности экрана
дает возможность создавать световые эффекты любой сложности. Качество зависит
от количества диодов и плотности их расположения.

Особенности подключения панели

Подключение определяется драйвером. Если он находится в корпусе, его выводные клеммы можно подключить к бытовой электрической сети. Если отсутствует, придется установить самостоятельно. Это можно сделать на поверхности строительной конструкции или за подвесным потолком. После он включается в LED-лампу.

Выбирая драйвер, стоит учесть:

  • входное напряжение;
  • степень защиты. От этого будет зависеть место размещения и режим эксплуатации;
  • выходное напряжение;
  • выходной ток;
  • мощность. Показатель определяет допустимую нагрузку.
Тип помещения Мощность светодиодных светильников (Ватт на 10 м2)
Гостиная, ванная 30
Спальня, прихожая, коридор 20
Кухня 40
Детская 50
Подсобные помещения 10

Таблица 1 – расчёт мощности светильников для установки в квартиру.

При монтаже электропроводки можно использовать провод с двойной изоляцией. Основной кабель с наличием разветвлений может питать одновременно несколько светильников. Главное правильно рассчитать потребляемую мощность.

Особенности диодных светильников для дома или квартиры

Важнейшая отличительность особенность светильника на батарейках – это его независимость от электричества. Для питания применяются батарейки или аккумуляторы. Существуют модели, оснащенные датчиками движения, солнечной батареей, пультом управления.

Автономные светодиодные источники с солнечной батареей нашли свое применение в ландшафтной подсветке. Модели с датчиком движения применяются для подсветки гаражей, чуланов, подвалов.

Диодные светильники на батарее понравились покупателем тем, что не нужно придумывать, куда убрать мешающие электропровода. Их мобильность позволяет пользователям купить одно изделие и устанавливать его там, где необходимо.

Преимущества беспроводной подсветки

К преимуществам беспроводной светодиодной подсветки можно отнести следующее:

  • отсутствие проводов;
  • автономность;
  • экологичность;
  • длительное время эксплуатации;
  • разнообразие размеров и форм;
  • безопасность;
  • дополнительные функции – сенсор движения, солнечная батарея;
  • отсутствие мерцаний и пульсаций;
  • стильный дизайн;
  • простота монтажа – лампы крепятся на липкую ленту или крепежные элементы.

Благодаря своим плюсам светодиоды активно используются во внутренней и внешней подсветке, для художественного оформления.

Недостатки лед лампочек

Основной недостаток светодиодных изделий – это высокая стоимость прибора. Это связано с трудностью производства светодиодов. Но цена оправдывается долгим временем работы и малым потреблением энергии. Пользователю не придется часто тратиться на батарейки и постоянно заряжать аккумулятор.

Оценка

Насколько привлекательно свето-диодное освещение квартиры выглядит на фоне привычных альтернатив?

Преимущества

Экономичность. Светоотдача современных светодиодов с учетом потерь на преобразователе питания достигает 100-120 люменов на ватт. У ламп накаливания она меньше в 10 раз, у полноразмерных люминесцентных — в 1,5 раза;

Зависимость светового потока от мощности для ламп разных типов

  • Долговечность. Производители заявляют для светодиодов 30-50 тысяч часов службы против 1000 часов у пресловутой лампы накаливания;
  • Слабый нагрев. Он позволяет использовать светодиодные светильники с натяжными и подвесными потолками (в том числе изготовленными из ПВХ пленки и панелей);
  • Отсутствие связи между количеством циклов включения-выключения и сроком службы. Для сравнения — лампы накаливания, галогенки и светильники дневного света перегорают в основном при включении, когда через их нагревательный элемент или драйвер течет максимальный ток;
  • У некоторых светодиодных светильников — возможность менять не только яркость, но и спектральный состав света (делая его более теплым или холодным).

Светильник на фото позволяет регулировать цветовую температуру освещения

Недостатки

Их, собственно, всего три.

  1. Цена: светодиодные светильники все еще заметно дороже ламп накаливания и галогенок;
  1. Цветопередача. Она, в лучшем случае, дотягивает до уровня качественных газоразрядных ламп, но все еще не может тягаться с лампами накаливания и тем более с «галогенками»;

Влияние индекса цветопередачи на видимые цвета объекта

  1. Упрощение схемотехники преобразователя питания от поколения к поколению светодиодных светильников. Цель очевидна — удешевление производства. Однако чем проще стабилизатор, тем меньше диапазон рабочих напряжений: если лампы, произведенные три года назад, работают при просадке сети до 140-160 вольт, то новейшие filament (чей драйвер представляет собой обычный диодный мост) выключаются уже при 195 вольтах.

Как правильно подключить светодиодную ленту

Чтобы не возникали казусные ситуации, соблюдайте элементарные правила безопасности при установке. Не замыкайте контакты разных проводов. Не включайте напрямую в розетку. Соблюдайте полярность и не перегибайте ленту острым углом, в ее основе лежит печатная плата. Итак, приступим к монтажу:

Все работы необходимо проводить при полностью отключенном питании.
Составляйте план своей работы, чтобы не отвлекаться на ненужные мелочи.
Необходимо извлечь катушку из упаковки, аккуратно ее размотать и убедиться, что на ней нет никаких механических повреждений и грязи.
Убедитесь, что мощность блока питания соответствует потребляемой мощности (проверяйте при покупке). Ток в участке сети рассчитывается: I = P/U, где Р – это мощность, а U – напряжение. Исходя из закона Ома, следует: светодиодная лента SMD 5050 имеет 60 светодиодов в одном метре, потребляемая мощность метра, согласно таблице, 14,4 Вт, отсюда 5 метров потребляют 5*14,4 =72 Вт, а ток I= 72/12= 6 А. Следовательно нам нужен блок питания, способный выдержать нагрузку 100 ватт при силе тока в 6 А.
Перед монтажом подсоедините ленту и убедитесь, что все светодиоды горят равномерно.
Светодиодную ленту режут только по местам подсоединения контактов (риска посередине медных пластин).

Не используйте скрутки. Все соединения выполняются с помощью коннекторов или пайкой, только так можно добиться хорошего контакта. После работы с паяльником и припоем не забывайте промыть место пайки спиртом

Не используйте кислотные припои.
Отличный пример и инструкция, как пользоваться паяльником, ссылкой ниже.
Обязательно просмотрите материал, как паять светодиодную ленту и скрутки, там подробно описано, как пользоваться паяльником и коннекторами.
Пользуйтесь только качественной изоляцией.
Обратите внимание на расшифровку клемм блока питания:


Клеммы 1 и 2 – вход переменного напряжения сети 220 В;Клемма 3 – земля;Клеммы 4 и 5 – минус постоянного напряжения 12 В;Клеммы 6 и 7 – плюс постоянного напряжения 12 В.

К такому блоку питания можно сразу подсоединить две ленты без дополнительных соединений. Произведите крепление ленты липкой стороной к чистой поверхности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
