Преимущества и виды электрических теплых полов, обустроенных в бане, общие принципы монтажа

В мойке

Моечная является одним из важных помещений в бане. Для правильного ее обустройства требуется учесть много нюансов, поскольку любая ошибка может испортить конечный результат

Важно грамотно решить вопрос, как сделать теплый пол в мойке или помывочной бани

Чтобы напольное покрытие служило в течение длительного времени следует учитывать следующие требования:

  • быстрый отвод воды (для этого делается наклон и слив);
  • качественное проветривание для быстрого просушивания;
  • устойчивость покрытия к влажности и повышенной температуре;
  • исключить сквозняки.

Стоит рассмотреть все варианты полов, которые можно применять в моечной, и выбрать из них самый оптимальный. Обычно в деревянных постройках делают деревянный или бетонный. Древесина дает комфорт и хорошую теплоизоляцию. Бетон служит в течение длительного времени.

Теплый пол в помывочной деревянной бани применяют:

  • электрический;
  • инфракрасный;
  • водяной.

Водяной теплый пол выше остальных вариантов из-за высоты применяемых труб. Их можно запитывать горячей водой от общего нагревательного прибора. Стоит помнить о необходимости их постоянного нагрева в холодный период во избежание заморозки системы.

Применение электрического пола имеет определенные требования, поскольку необходимо исключить опасность поражения электрическим током.

В мойке бани идеально справляется с задачей обогрева помещения инфракрасный теплый пол, обладает отличной гидроизоляцией, что исключает опасность при качественной изоляции всех токонесущих соединений.

Для покрытия пола в моечном отделении бани применяют деревянные доски или керамическую плитку.

При укладывании досок в банной моечной возможно применение двух вариантов:

  • не протекающие — доски плотно укладывают друг к другу под небольшим наклоном для слива воды в специальное отверстие, откуда вода по трубопроводу выводится из помещения;
  • протекающие — слив воды обеспечивают небольшие зазоры между досками.

Для обустройства теплого пола подходит только первый вариант.

Пол из керамической плитки также выкладывается без промежутков с небольшим наклоном в сторону слива.

Под такой поверхностью легко оборудовать теплый пол, который позволит сделать нахождение в помещении более комфортным, а так же будет способствовать устранению застоя воды и качественному просушиванию пола. Теплый пол кардинальным образом решает задачу обогрева помещения. Такой вариант отопления отличается экономичностью и улучшением комфортности банного помещения.

Как монтировать

Процесс монтажа теплого пола в бане практически не отличается от его оборудования в прочих комнатах

Единственное, на что стоит обратить повышенное внимание — качественная тепло- и гидроизоляция

Монтаж водяного пола может осуществляться несколькими способами:

  • теплый пол, расположенный на деревянной основе;
  • размещение труб под стяжкой из бетона.

В больших помещениях отдают предпочтение бетонному полу, в маленьких — деревянному.

Водяные трубы располагают аналогично парной “улиткой” или “змейкой”.

Важно, чтобы температура воды, циркулирующей внутри труб не превышала отметку в 55°С. Поскольку температура воды в нагревательном баке значительно выше, требуется применение коллектора, для ее доведения до требуемой

В коллекторе происходит перемешивание отработанной воды с горячей. В таком случае нагрев пола будет идеальным.

Водяную трубу укладывают от наружных стен, учитывая, что оптимальный шаг равен 30 см.

Для установки инфракрасного теплого пола:

  • выполняют теплоизоляцию;
  • укладывают и фиксируют инфракрасную плёнку;
  • тщательно изолируют все стыки;
  • проверяют уровень сопротивления;
  • укладывают сверху напольное покрытие.

Эксплуатация: плюсы и минусы

При использовании водяного теплого пола в мойке наблюдаются следующее преимущество:

пониженное потребление электричества в сравнении с электрическим полом за одинаковый период времени.

Недостатки присутствуют следующие:

  • сложность установки;
  • теплый пол нагревается только в случае работы водонагревательного котла или печи, которая обеспечивает работу парилки;
  • в мороз при отсутствии постоянного нагрева, жидкость в контуре замерзает. Для предотвращения этого рекомендуется использовать гофрированную нержавеющую или полипропиленовую трубу.

Инфракрасный пленочный пол лишен перечисленных недостатков. Его плюсами являются:

  • быстрый нагрев помещение;
  • отсутствие необходимости постоянной работы системы;
  • довольно экономный расход электроэнергии по причине нерегулярной работы.

Монтаж системы подогрева полов

Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.

Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.

Фиброволокно для армирования стяжки

Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.

Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.

Гидроизоляция пола в бане

Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.

Укладка теплоизоляции

Шаг 4. Укладывается металлизированная подложка.

Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.

Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

Уложен контур из пластиковых труб

Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.

Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.

Шаг 9.  Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.

Цены на бетономешалки электрические

бетономешалка электрическая

Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.

Инструкция по применению пластифицирующей добавки

Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.

Заливка бетонного раствора

После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.

Тёплый пол в бане

Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.

Общие моменты для обустройства теплых полов в бане

Любой вид обогрева требует соблюдение особенных условий при монтаже. Но все типы пола имеют общие закономерности монтажа. Перед укладкой пола основание прокладывают теплоизолирующим материалом, оснащают гидроизоляцией, чтобы не допустить конденсат, затем застилают сами полы, сверху выполняют отделку.

Монтажные работы водяного пола

Для монтажа конструкции, которая состоит из труб, понадобится насос с котлом, трубы с арматурой. Разновидности укладки пола водяного типа: настильный и бетонный.

Распространенным вариантом считается бетонная укладка. Недостатком считают нагрузку на основание в виде бетона. При укладке на бетон трубы стягивают цементом.

При настильной укладке трубы укладывают на основу из дерева либо пенополистирола. Монтаж системы ведут с обеспечения теплоизоляции, чтобы уменьшить выделение тепла в атмосферу. Теплоизоляцию проводят с помощью полистирола, керамзита, пенофола либо минеральной ваты. Сверху прокладывается фольгированная пленка, которая повышает прогревание пола. На слой теплоизоляции кладут трубы разного материала: металла, меди, металлопластика, пластика либо гофрированные трубы.

Трубы во время укладки имеют разную конфигурацию — с помощью змейки либо улитки:

  1. Укладка в виде змейки более прост, но не обеспечивает равномерный прогрев пола. Причина в маленьком шаге между трубами, теплоноситель снижает температуру, и отдаленные зоны не прогреваются.
  2. Укладка в виде улитки сложный во время монтажа, но гарантирует равномерное распределение тепла.

Монтажные работы по укладке электрического типа

Различают пленочный и кабельный способ укладки:

  1. Укладка электрического типа с помощью пленки отличается простотой и легкостью. Для монтажа надо приобрести пленку и расстелить ее по полу. Не нужно делать стяжку из бетона. Пленку сажают к полу на скотч. Для повышения эффективности прогрева применяют фольгу. В мокрых помещениях проводят гидроизоляцию системы, для этого на пленку укладывают материал для гидроизоляции. Сверху на нее кладут, как правило, плитку. Для ее укладки используют специальный клей и затирку. При желании можно выполнить цементную стяжку сверху пленки, обеспечив большую безопасность от тока и надежность.
  2. Укладка теплых полов с использованием кабеля. С помощью электричества через греющий кабель прогревается пол. Для начала стоит правильно выбрать кабель. Для теплых полов в бане рекомендуют использовать кабель не более 250 ват.
    Виды кабелей: одножильный либо двужильный. Второй тип кабеля легче монтировать, потому что один конец оснащен заглушкой. Минусом двужильного кабеля считается сильное излучение, показатель в четыре раза превышает, чем у одножильного.
    Необходимо оснастить систему термостатом, чтобы осуществлять регулировку необходимой температуры через пульт. Для соблюдения требований пожаробезопасности, деревянное покрытие, на которое укладывают пол, обрабатывают специальными растворами.Укладка кабеля имеет свои нюансы. Расстояние от стены должно быть более пяти сантиметров, от приборов обогрева более 10 сантиметров. Во время укладки кабель нельзя перегибать или сильно натягивать.

Монтажный процесс упростят использование монтажной сетки, крепежные элементы для направления. Они помогут соблюсти при укладке оптимальное расстояние, при котором кабель будет функционировать в полную силу. Окончив работы, проводят тестовые испытания для системы. Если пол работает исправно, переходят к стяжке пола и армированию. Примерно через месяц можно начинать отделку покрытия.

Если в бане укладывают электрический тип пола, то все просто. Проводят изоляционные мероприятия между двумя системами. При водяном типе во время монтажа учитывают некоторые особенности. На выровненное основание укладывают трубы, для вывода стоков устанавливается труба. Далее заливают стяжкой и формируют уклон. Если учитывать требования к углу наклона, то теплопотери будут минимальными.

Очень важно правильно выбрать тип теплого пола для бани. От этого зависит срок службы системы, затраты на его монтаж и содержание. Более экономичными считаются инфракрасные либо водяные типы подогрева

Пленочные полы требуют самое меньшее вложение денег на этапе монтажа

Более экономичными считаются инфракрасные либо водяные типы подогрева. Пленочные полы требуют самое меньшее вложение денег на этапе монтажа.

Особенности монтажа

Требование к монтажу кабеля: укладка должна быть равномерной, без растяжений и больших перегибов. Расстояние до нагревательных приборов – десять сантиметров и больше, до стен – не меньше пяти.

После укладки и тестирования поверх кабеля или матов кладут арматурную сетку и заливают цементную стяжку. Стяжка должна полностью схватиться (около месяца), только потом можно начинать укладку покрытия.

Инфракрасную пленку кладут на отражающую фольгированную подложку (изолон и др.), крепят к основанию скотчем. Поверх термопленки обязательно нужна гидроизоляция.

Все стыки гидроизоляции следует тщательно проклеить для полной герметичности. Плитку можно класть поверх защитного слоя на плиточный клей.

Сливную воронку сточной трубы необходимо тщательно гидроизолировать.

Рассмотрим подробнее, как сделать электрический теплый пол в бане своими руками по грунту (на ленточном фундаменте):

  1. Снять почвенный слой около 20 сантиметров, добраться до глины.
  2. Насыпать песчаную подушку, утрамбовать.
  3. Уложить сливную трубу с водяным затвором и заглушкой.
  4. Уложить гидроизоляцию (толстый полиэтилен, рубероид или специальную мембрану). Класть этот слой нужно с заходом на стены, проклеивать швы.
  5. Уложить утеплитель – пенопласт не меньше десяти сантиметров или экструдированный пенополистирол 5 сантиметров. Не минеральную вату, т.к. она гигроскопична. Плиты следует класть плотно, чтобы не образовывались мостики холода.
  6. Уложить сверху утеплителя армирующую сетку.
  7. Залить черновую стяжку не меньше 5 сантиметров, выровнять по маячкам.

Рекомендации по заливке стяжки

Песок из реки или прямо с улицы использовать не следует. Должен быть промытый материал нормальной влажности.

Для усиления жесткости стяжки в рабочую смесь можно добавить фибрин. При изготовлении рабочего раствора используются пластификаторы: они продлевают время использования смеси до восьми часов, снижают вязкость, придают составу пластичность.

Раствор замешивают в таком порядке: сначала разводят цемент водой, потом досыпают песок. Размешать до однородной консистенции (лучше дрелью).

Окончательно выровнять поверхность можно самовыравнивающейся смесью.

Продолжаем укладывать электрический теплый пол в бане своими руками под плитку. Через сутки после заливки черновой стяжки (когда смесь затвердеет и на пол будет можно вставать), приступаем к укладке самого пола.

  1. Уложить отражающий фольгированный слой.
  2. Уложить еще одну армирующую сетку, зафиксировать к ячейкам кабель. Можно уложить кабель без сетки и зафиксировать монтажной лентой.
  3. Уложить между витками кабеля температурный датчик в гофре. Провода от него подвести к терморегулятору. Сам регулятор установить на стене.
  4. Залить сверху чистовую стяжку толщиной больше трех сантиметров (тоньше – потрескается). При устройстве чистовой стяжки задают небольшой уклон для стока воды по направлению к воронке.
  5. Уложить напольную плитку.

Все по этому вопросу: водяные теплые полы — технология монтажа.

Хотите узнать, что такое подложка под ламинат для теплого водяного пола?

Чтобы вода не подтекала к нижним венцам, по периметру стены выполняют отбортовку. Нужно установить вдоль стен несколько деревянных брусков для вентзазора, уложить на бруски водостойкий гипсокартон или другой аналогичный материал. Приклеить плитку.

Заделать стык между плиткой напольной и отбортовкой герметиком. Верхушку цоколя закрыть плиткой, уложенной горизонтально.

Пользоваться теплым полом можно после полного схватывания бетона, не меньше чем через 10 дней.

Варианты устройства пола

Внимание! Основная особенность банного помещения – высокая влажность. При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном

При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном. Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный)

Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный).

Кабельный

Рекомендуемая мощность кабельных полов для бань – 250 ватт на метр квадратный. Кабели используются одножильные и двухжильные.

Предпочтительный вариант – двухжильный, его проще устанавливать: не требуется подсоединять оба конца, на втором конце монтируют торцевую муфту-заглушку. Но электромагнитное излучение у двухжильного провода выше.

Удобный вариант пола кабельного типа – маты. Мат – это плита теплоизолятора, в которой уже проложен кабель. Монтаж получается быстрее и проще.

Минусы кабельных полов:

  • сложный монтаж, необходимо устройство стяжки;
  • энергопотребление выше, чем у пленочных полов;
  • при повреждении кабеля в одной точке выходит из строя вся конструкция.

Плюсы: высокая надежность системы, возможность регулировки температурного режима, приемлемость для любых видов покрытий.

Инфракрасный

Пленочный пол – это скатанная в рулон термопленка, состоящая из гибких карбоновых полосок толщиной 0,3 миллиметра. Полоски запаяны в защитную полимерную оболочку.

Достоинства пленки:

  • можно использовать без стяжки (хотя для механической надежности и лучшей герметичности стяжку лучше сделать);
  • параллельное подключение элементов: если один вышел из строя, на общую работоспособность это не повлияет;
  • электромагнитное излучение отсутствует, а инфракрасное считается безвредным;
  • высокая прочность: можно класть под керамогранит и клинкер.

Минус: гидростойкость ниже, чем у кабельных полов. Лучше использовать для относительно сухих помещений – предбанника, комнаты отдыха.

  Особенности подключения теплого пола к терморегулятору

Кроме самого кабеля (или рулона с пленкой) в комплектацию пола входят термостат и температурный датчик. Датчик монтируют в пол под стяжку или покрытие, термостат располагают неподалеку на стене.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

  • основа – листы OSB, поверх которых прибиты лаги;
  • гидроизоляционно-ветрозащитная мембрана;
  • утеплитель между лагами;
  • второй слой OSB;
  • пенополистирольные маты;
  • пароизоляционная мембрана;
  • армированная стяжка;
  • сетка и кабель;
  • чистовая стяжка;
  • плитка.

Покрытие

Для напольных покрытий в банях традиционно используются древесные материалы. Но у древесины низкая теплопроводность, теплый пол с таким покрытием малоэффективен.

К тому же напольная доска имеет свойство рассыхаться от повышенных температур. Можно приобрести для пола влагостойкий ламинат, существуют специальные модели для теплых полов.

Но оптимальный вариант – электрический теплый пол в бане под плитку. У плиточных покрытий высокая термостойкость, они влагостойкие, хорошо проводят тепло.

Для укладки следует выбирать напольную плитку, ее износостойкость выше

И обращать внимание на остальные характеристики

Особенности устройства пола в бане

Баня это весьма специфическое помещение, которое характеризуется повышенной влажностью и температурой. При этом, сбор или слив воды происходит по всей поверхности пола. Сюда же добавляется требование к используемым в отделке материалам. Предпочтение отдаётся дереву, но допускается и кафель. И что особенно удручает – дерево, достаточно хороший теплоизолятор.

Исходя из таких жёстких рамок, организация тёплого пола в бане задача многоплановая, но имеющая несколько вариантов воплощения.

  1. Общий тёплый пол. Это самый дорогой вариант. Для этого, на всей площади бани (исключая парилку) своими руками укладывается контур теплообменника, по всем канонам, т.е. со слоем утеплителя. Сверху заливается стяжка, с уклоном для слива воды, и укладывается керамическая плитка. Плюсы такого способа в том, что нет ни какой дифференциации помещений в процессе строительства. Всё делается единообразно. А вот минусов достаточно много:
  • Чрезвычайно большие капиталовложения, в нежилое помещение;
  • Мокрые кафельные полы с уклоном более травмоопасны;
  • Чудовищная инерция системы. Прогрев такого слоя стяжки будет занимать больше время, чем топка в бане;
  • Опасность разморозить систему зимой при нерегулярном включении;
  • Необходимость выделения обособленного уголка, для размещения системы нагрева и управления водяным тёплым полом.
  1. Дифференцированный подход. В этом случае, своими руками создаются две системы, работающие независимо: одна нагревает пол в предбаннике, другая в моечном отделении. Этот вариант априори лучше, ибо позволяет решать независимо задачи разного уровня сложности. В частности, в предбаннике, вполне уместны инфракрасные тёплые полы, учитывая, что уровень влажности там, хотя и высок, но на порядок ниже, чем в моечном отделении. В самой же бане, создание системы тёплых полов сталкивается с рядом неудобство, в частности:
  • Теплопроводность дерева и керамзита одинакова, т.е. это одинаково хорошие теплоизоляторы;
  • Кафельные полы, подразумевают общий уклон, и требуют принципиально иного подхода при устройстве канализации в бане. Укладка керамической плитки невозможна на деревянное основание в помещениях с повышенной влажностью и температурой. Значит, необходима организация полноценного «пирога пола», с выемкой грунта на глубину 60-70 см.

В данной статье, мы пытаемся ограничиться рассмотрением личных бань. А такие используются пару раз в неделю. Значит, и запускать подогрев пола будут пару раз в неделю. А это чревато разморозкой системы. Другими словами – водяной тёплый пол в личной бане очень невыгоден. Тоже самое можно сказать и про кабельные нагревательные элементы. Они по любому будут находиться в стяжке, а значит инерционность нагрева не позволит искренне порадоваться прелестям тёплого пола.

Монтаж

Существуют различные методы установки теплых полов в бане, которые характеризуются общими правилами монтажа и определенными особенностями. Необходимо знать пошаговое руководство. Практически все системы теплого пола должны укладываться на теплоизолирующий материал, после чего покрываются стяжкой, на которую укладывается напольное покрытие.

Помимо этого, гидроизоляция выступает в качестве препятствия для образования конденсата в конструкции, состоящей из нескольких слоев. В качестве подобного слоя может выступать минеральная вата, керамзит, полиэтиленовая толстая пленка и многое другое. Рассмотрим установку различных систем.

Электрический теплый пол с использованием кабеля

Визуально данный кабель нельзя отличить от обыкновенного провода. Различие заключается исключительно в функциональном назначении. Нагревающийся кабель способен преобразовывать электрическую энергию в тепло. Подобная система характеризуется наличием термостата, благодаря которому вы сможете регулировать мощность и быстроту достижения требуемой температуры.

Помимо этого, производители обычно предоставляют датчики температуры, благодаря которым вы сможете контролировать режим работы кабельной системы.

Следует обратить внимание на то, что электрический кабель, используемый в теплых полах, может быть одножильным либо двухжильным. Первый вариант характеризуется большим электромагнитным излучением, однако, оно все равно находится в пределах нормы

Второй вариант характеризуется простотой выкладки, поскольку не нуждается в подведении двух концов к термостату, так как достаточно одного.

Если кабельный пол будет укладываться на поверхность из дерева, то требуется позаботиться о безопасности. Древесина должна быть обработана антипиренами, невзирая на то, что между проводом и напольным покрытием не будет непосредственного контакта.

Для тех, кто желает обустроить баню с помощью электрического теплого пола, производители предоставляют разные приспособления, которые будут полезными при установке. В качестве этих приспособлений выступают специальные направляющие, дополненные крепежами, и монтажная сетка. С помощью направляющих вы сможете разместить кабель на оптимальном расстоянии друг от друга

Важно, чтобы от кабеля на стене было расстояние минимум 5 см, а от иных нагревательных приборов – не менее 10 см

Пленочный теплый пол

Это наиболее дешевый и быстрый вариант установки. Здесь термопленка выпускается в специальных рулонах. От вас требуется просто распределить мат по полу, закрепить полосы с помощью клейкой ленты либо иным другим простым способом. Здесь не требуется цементная стяжка, которая затрачивает много времени. В данной ситуации инфракрасные маты заливают плиточным клеем, на который непосредственно укладывается плитка. В некоторых случаях покрытие укладывают прямо на маты.

Водяной пол

Может быть установлен различными способами. На выбор того или иного варианта влияет предпочтение владельца бани и технические характеристики напольного покрытия. Самыми распространенными являются два способа установки.

  • Бетонный тип, который аналогичен установке электрического теплого пола. Разница заключается лишь в том, что трубы имеют большую толщину.
  • Настильный способ, который пользуется особой популярностью, так как не перегружает напольное покрытие.

Установка теплого пола посредством бетонной стяжки является наиболее распространенным вариантом, минусом которого является лишь то, что он нуждается в достаточно больших временных затратах. В данном случае вы можете не бояться перегрева, поэтому подобный способ укладки выбирается достаточно часто. Учтите, что не рекомендуется устанавливать трубы близко друг другу. Оптимальное расстояние между ними – 30 см.

Данный случай не предусматривает наличие изгибов и изломов. Скрепляться трубопроводы должны с помощью хомутов и дюбелей. В некоторых случаях используется проволока. Представленный способ предусматривает проведение трубопровода по спирали либо змейкой. Такой вариант построить не очень сложно.

Устройство пола при водяном обогреве

От правильности создания пирога зависят и эффективность теплого пола, и уровень комфорта в бане.

Об устройстве теплого водяного пола

Общая схема основания выглядит так.

  1. Черновой бетонный пол, обеспечивающий прочность и ровность всей конструкции.
  2. Слой гидроизоляции. Он необходим для защиты перекрытий от образовавшегося конденсата. Можно использовать как обмазочные, так и рулонные материалы.

    Для чего нужна гидроизоляция пола в бане

  3. Теплоизоляция. С ее помощью можно минимизировать потери тепла, направив его в помещение.
  4. Сетка для армирования. Она необходима для защиты изоляционных материалов.
  5. Фольгированная подложка. Она обеспечит направление тепловой энергии внутрь помещения.
  6. Трубопроводная обогревающая магистраль, уложенная «улиткой», что обеспечивает лучшую равномерность подогрева.
  7. Чистовая стяжка из бетона, которая необходима для защиты системы теплого пола и выравнивания основания. При ее устройстве в моечной необходимо предусмотреть уклон для стока воды.
  8. Облицовочное напольное покрытие.

Схема укладки такой системы

Именно бетонная стяжка считается наиболее подходящим вариантом для размещения водяного контура. Однако не следует забывать, что бетон набирает прочность в течение четырех недель. Соответственно, на это время увеличится срок проведения работ. К тому же в случае возникновения проблем в системе теплого пола (например, из-за протечек труб) ремонтные мероприятия отличаются трудоемкостью. В качестве альтернативного варианта можно использовать специальные маты из полистирола с желобами для размещения теплоносителя и фольгированным слоем для отражения тепловой энергии.

Теплоизолирующие материалы

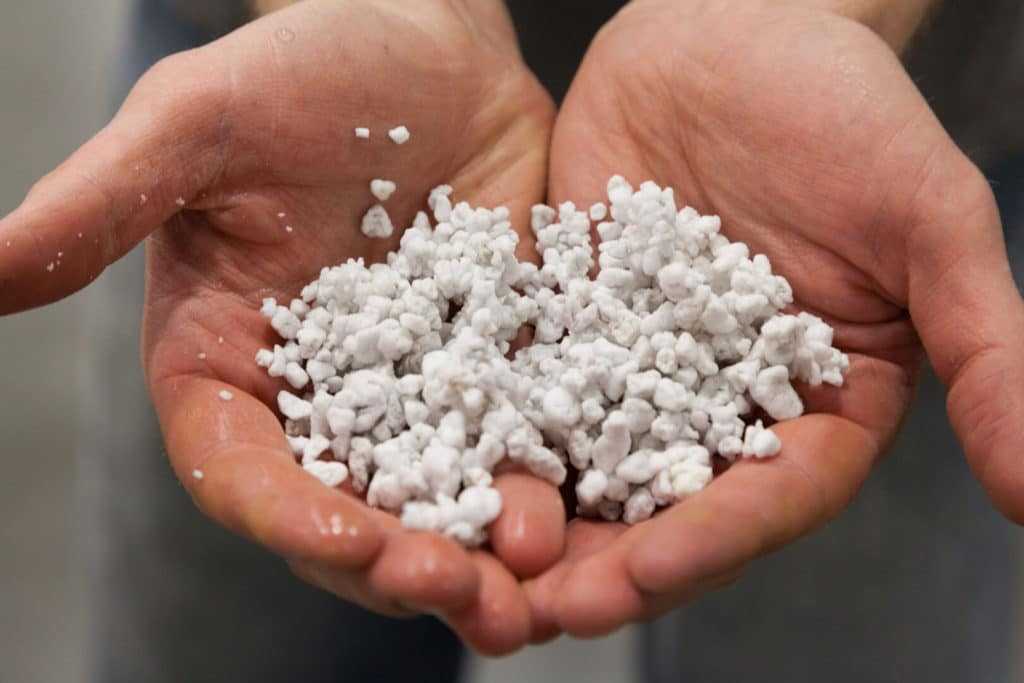

Гранулы перлита

Если вам требуется только дополнительно утеплить баню, важно не ошибиться с материалом. Здесь важно знать характеристики подобных изоляторов: пенопласта, перлита и пенополистирола

Первый из них –  это самый бюджетный вариант. Также он имеет скромный вес и лёгок в обработке. Плиты из него не подвержены гниению и впускают в себя влагу. Панели из такого материала укладываются в два слоя. Стыковые участки закрываются монтажной пеной. Можно здесь применить и остатки пенопласта.

Перлит также имеет малую массу. Но он довольно специфичен. И для его монтажа нужно соблюдать особые меры. Например, помещение в бане обязательно плотно закрывается, иначе даже от незначительно сквозняка материал разлетится. Этот минус компенсирует мизерная теплопроводность данного материала при его эксплуатации.

Оптимальна укладка перлита такова: он смешивается с водой в пропорциях 2:1. Затем в ёмкость добавляется цемент. Образованный состав ложится на бетонное основание только тонким слоем.

Пенополистирол сегодня заменил собой стандартную минваты и разные сыпучие изоляторы. Для его монтажа задействуются панели толщиной 25 см и напыляемый материал.

Ошибки при укладке

Производить самостоятельные работы по укладке тёплого пола в бане не сложно, несмотря на это, часто допускаются ошибки, которые приводят к дефектам всей системе.

Чтобы избежать их, необходимо придерживаться следующих рекомендаций.

  1. Выбирая кабель или мат, необходимо учитывать не всю площадь, а только то пространство, на котором не будет располагаться мебель.
  2. Кабель, размещённый в системе, не рекомендуется укорачивать. Это повышает нагрузку на него, в результате чего он выйдет из строя. Правильно, уменьшить шаг и увеличить обогреваемую площадь.
  3. Запрещено включать систему, пока полностью не высохнет бетон.
  4. Нагревательный кабельный элемент можно укладывать только на чистую поверхность, которая обработана грунтовкой.
  5. Расстояние между параллельными линиями в конструкции должно быть не менее 5 см.
  6. При укладки кабеля своими руками, степень изгиба должна быть в диапазоне: 5 — 9 его диаметров.
  7. Установку датчика нагревательного прибора нужно производить в доступное место, и он должен быть защищён гофрированным коробом.
  8. Обязательно, напольная поверхность должнасоприкасатьсяс чувствительным щупом датчика.
  9. Во время укладки системы, по ней нельзя ходить в обуви, чтобы не повредить.
  10. Прежде, чем монтировать водяной пол, требуется сначала подготовить схему.
  11. Тщательно нужно проверять водяной пол на герметичность.

Учитывая эти моменты, можно самостоятельно установить систему подогрева в бане.

Какой пол для бани лучше выбрать?

Необходимость полов с подогревом в бане под плитку ни у кого не вызывает сомнение, ведь они обладают рядом преимуществ:

  1. Продлевается срок службы, ведь парилка — это место, где повышенная влажность. В связи с этим, вероятность того, что поверхность из дерева начнёт гнить или покроется плесенью — огромная. Сухой воздух распространяемый снизу от обогревательной поверхности в вверх, способствует лучшей просушке помещения.
  2. Сводит к минимуму наличие сквозняков, тем самым понижает вероятность простуды у посетителей бани. Идеально эту проблему решает инфракрасный вид полов.
  3. Создаёт более комфортный процесс мытья — наступать ногами на тёплый плиточный пол приятнее.
  4. Поддерживает баню в хорошем состоянии — регулярное прогревание помещения убережёт его от разрушения.

Несмотря на все положительные стороны таких полов, у них есть и недостатки: высокая стоимость, трудоёмкий монтаж и сложность при ремонте, ведь в основном, требуется снятие полового покрытия.

С учётом конструкции и планировки помещения, обустраивать теплые полы под плитку можно в помывочном отделении, предбаннике, сауне.

Наиболее целесообразна, установить в бане – пленочный инфракрасный теплый пол, так как для её функционирования достаточно подключиться к электропитанию и он достаточно прост в монтаже. Для водяного пола же требуется установка котла, что накладно и производить заливу стяжки, которой необходимо для полного высыхания до одного месяца.

Поэтому, даже при высокой цене электричества, вариант инфракрасной системой всё равно выглядит более практичной и экономичной, так как система не работает постоянно.

Какую конструкцию выбрать — лишать владельцу. Стоит отталкиваться от своих предпочтений, финансовых возможностей, и, конечно же, прочности фундамента и планировки помещения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
