Наружное освещение своими руками: план, монтаж, подключение, выбор оборудования и ремонт

Виды

В зависимости от целей осветительных установок и места, где они используются, различают следующие виды уличного освещения:

Вдоль больших дорог и кольцевых магистралей устанавливают фонари с рефлекторами мощностью 250–400 Ватт;
Вдоль второстепенных дорог устанавливают фонари с рефлектором или рассеивающие свет мощностью 70–250 Ватт;
Для улиц и тротуаров используют рассеивающие фонари мощностью 40–125 Ватт;
Также устанавливают осветительные элементы для подсветки объектов с важной информацией и для архитектурной подсветки домов. В таких случаях мощность ламп ещё меньше.

Виды ламп

Каждый из видов имеет свои преимущества и недостатки. Лампы различаются по способу выработки света и тем, какие характеристики он имеет.

  1. Лампы накаливания являются традиционным осветительным средством, которое в последнее время активно заменяется менее энергоёмким. Эти лампы отличаются большой теплоотдачей и мощностью, оставаясь при этом лидером по потреблению энергии.
  2. Лампы, которые в своём составе имеют буферный газ, галогенные лампы, обладают теми же характеристиками, но их срок службы в разы больше.
  3. Газоразрядные лампы. Принцип работы основывается на сжигании газообразного топлива. Эти лампы долго работают, до 20000 часов, и дают хорошее качество света. Различают ртутные, металлогалогенные и натриевые лампы, в зависимости от газового состава внутри них.
  4. Ксеноновые лампы излучают свет благодаря действию электрических дуг, которые заполнены ксеноном.
  5. Люминесцентные лампы дают сильную светоотдачу и служат долго.
  6. В последнее время набирают популярность лампы, которые работают от солнечной энергии. Они очень экономичны и работают совершенно независимо от электросети. Эти лампы включаются и выключаются самостоятельно в зависимости от времени суток.
  7. Светодиодные лампы считаются самыми экономичными и экологически чистыми. Они имеют длинный срок службы.

Каждый вид успешно применяется в той сфере, где это наиболее оправдано, одни — для освещения дома, а другие — для подсветки дорог и магистралей. А использование осветительных элементов очень разнообразно.

Это интересно: Какие существуют виды освещения: рассматриваем в общих чертах

Как разобраться в типах уличного освещения

Уличные светильники – это не только разнообразие форм, габаритов, мощностей, и прочих параметров, в которых достаточно сложно растеряться. Поэтому прежде чем выбирать лампы, разберемся в их типах.

Базовая сравнительная характеристика 6 популярных типов ламп:

  • Лампы накаливания – классика, с которой началась история электрического освещения в середине 19 века. Простой принцип работы, заключающийся в нагревании нити в инертном газе, не теряет своей актуальности. Однако за счет большой теплоотдачи этот вид «вытесняется» с рынка более экономичными вариантами.
  • Галогенные – подвид ламп накаливания. Появились в середине 20 века, когда в лампу накаливания были добавлены галогены (фтор, хром, бром), что позволило лампе гореть ярче, служить дольше и максимально приблизиться к эффекту солнечного света. Минусы приборов незначительные, но есть: они сильно нагреваются, излучают ультрафиолет. Находясь рядом с текстилем или нестойкой краской, приводят с постепенному выгоранию цвета.
  • Газоразрядные (еще одно название «разрядные») – свет образуется за счет сжигания добавленного в колбу природного газа. В результате прибор имеет срок работы до 20 тысяч часов, отличную цветопередачу. И это не просто эпитет, ее показатель составляет Ra>90. Разрядные приборы подходят только для уличного применения. Но при их установке стоит учитывать, что они практически не терпят перебои в сети, стоят дороже галогенных аналогов, сопровождаются мерцанием и гудением, которое надоедает глазам. В зависимости от добавок этот тип делится на ртутные, натриевые и металлогалогенные.
  • Ксеноновые – в устройства такого типа встроены дуговые лампы. Довольно яркий вариант с широким спектром излучения. Часто применяются для освещения магистралей и дорог, где важна хорошая видимость в темное время суток.
  • Люминесцентные – представляют огромную категорию осветительных приборов, которые используются не только для уличного освещения, но и для дома, аквариумов, соляриев и других практических и декоративных целей. Производятся в диапазоне цветовой температуры от 2700 К до 6500 К, а значит, позволяют создать как комфортнее теплое излучение, так и акцентирующее холодное. Имеют длительный срок службы (порядка 5 лет), при этом есть случаи выхода из строя при частом включении-выключении.
  • Светодиодные (LED) – светильники, которые исключают недостатки предыдущих вариантов: они не мерцают, не выделяют вредные вещества, не имеют ограничений по количеству включений, и при этом работают до 100 тыс. часов. Благодаря отличным эксплуатационным характеристикам и стойкости к окружающей среде используются в любом наружном освещении: от установки во дворе частного дома до подсветки городских парков и дорог.

Остановимся подробнее на светодиодной технологии, ведь не зря в странах Европы переход на LED-освещение улиц регулируется на законодательном уровне. Почему же при достаточно высокой стоимости LED выгоднее и предпочтительнее?

Заливающая подсветка

Заливающее
освещение — это когда здание равномерно освещается по всей своей площади снизу
доверху.

Такой вид
актуален для красивых, оригинальных зданий, центральных построек и памятников
архитектуры.

Эта
подсветка добавляет солидности и величественности.

Если вы
хотите, чтобы ночью здание выглядело также как и днем, не теряя своей
привлекательности, то это лучшее решение. При этом для деловых объектов (банки,
госучреждения), стены лучше залить одним светом, а вход совершенно другим.

У крупных торговых центров нередко на входе выставляют прожекторы, которые своими лучами формируют вертикальные столбы света, зазывая посетителей пройти сквозь данные световые ворота во внутрь здания.

Заливающую
подсветку не стоит использовать, если здание ничем не примечательно само по
себе.

Или тем
более обладает какими-то явными дефектами.

Для
заливающего освещения применяют крупногабаритные прожекторы, которые ставят по
периметру дома.

Чтобы такая
подсветка не ослепляла людей, выбирают светильники с плафонами и рефлекторами.

О декоративном освещении

Уличное декоративное освещение представляет собой устройство подсветки фасада. Может проводиться как для всех стен, так и выделять отдельные элементы строения. Используется для создания комфортных условий перемещения вокруг дома или безопасной ходьбы по самому придомовому участку. Отдельной ветвью декоративного уличного освещения является подсветка определенных элементов сада: дорожки, растений, пергол и беседок, искусственных водоемов.

При организации декоративного освещения дома преследуются такие принципы:

  1. Учет ландшафтного дизайна, экстерьера строения и стилистики самих осветителей.
  2. Точное планирование размещения объектов, прокладки проводов.
  3. Оценка общего вида участка и достаточность подсветки (исключение переизбытка или недостатка света).
  4. Учет особенностей подключения света (или выбор автономных осветителей).
  5. Полная безопасность выбранных объектов и их соответствие имеющимся требованиям (в особенности касается светильников, располагаемых возле водоемов).

Задачи для освещения на дачном участке

Перед тем как начать планирование освещения на дачном участке, необходимо определить, какие зоны будут приоритетными для освещения. Именно их нужно оборудовать уличными светильниками:

Крыльцо и калитка. Пространство перед домом должно быть освещено в первую очередь. Это не только вопрос комфорта, но и безопасности. В темное время суток хозяин должен отчетливо видеть то, что происходит у забора его домовладения, а также тех, кто пришел к нему в гости. В основном для освещения данной зоны используют прожекторы в паре с датчиком движения. В таком случае создается эффект присутствия хозяев, даже если последних нет дома. Благодаря этому снижается риск того, что усадьба будет ограблена.

  • Стоянка автомобиля. Парковаться в условиях освещенной площадки намного проще и безопаснее. Поэтому пара светильников в данной зоне должно присутствовать.
  • Беседка. Естественно, посиделки с гостями и в темноте вряд ли принесут удовольствие. Поэтому осветить беседку и дорожку к ней нужно обязательно.
  • Также должны быть освещены, хоть и не постоянно, подходы к хозяйственным постройкам.
  • Декоративное освещение. Работа светильников декоративного освещения не несет функциональной нагрузки. Освещение клумб, сада, подсветка альпийской горки может не осуществляться на постоянной основе, поэтому для каждого из таких светильников должен быть предусмотрен отдельный выключатель.

Рекомендации по управлению освещения

Важным моментом является выбор схемы управления и подключения уличного освещения. Проще всего сделать так, чтобы светильники управлялись вручную – включение и выключение от оператора. Но современная бытовая электротехника позволяет даже мастеру средней квалификации создавать схемы автоматического управления осветительными приборами или создавать динамические спецэффекты.

Все светильники надо объединить в группы по функциональному назначению. Например, часть приборов должны отключаться автоматически с первыми лучами солнца. Они подключаются через фотореле. Другие должны светить несколько дольше, они подключаются через другое реле освещенности с иным уровнем срабатывания. Третья группа светильников должна управляться только вручную. Их подключают через обычный выключатель. Все это надо продумать еще на этапе проектирования, до закупки комплектующих и начала монтажа.

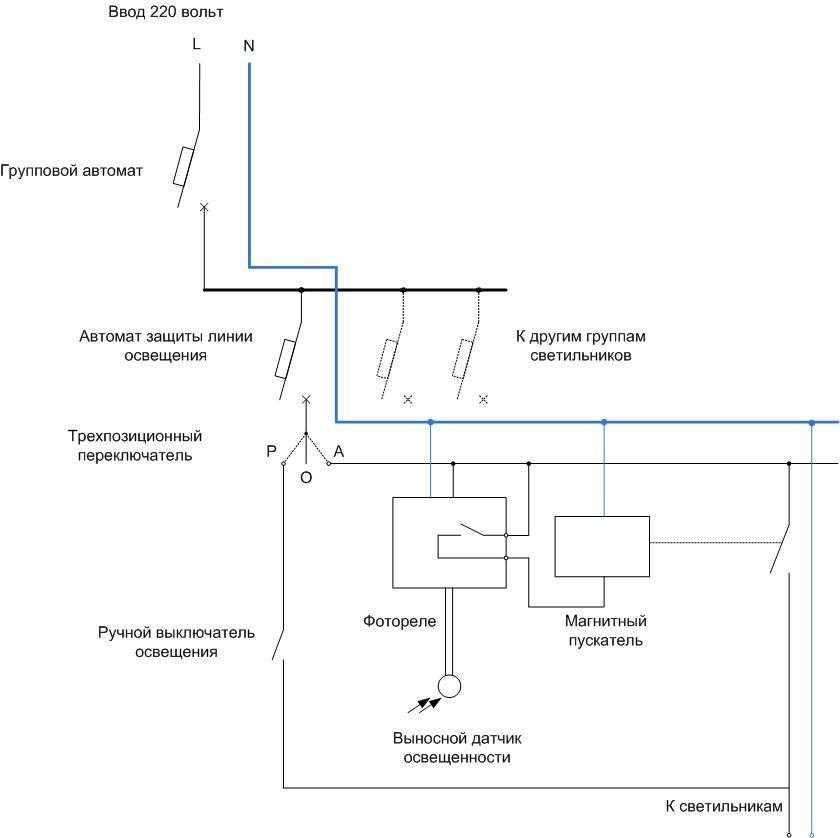

Так выглядит типовая схема подключения светильников наружного и ландшафтного освещения к распределительному щиту 220 вольт.

На каждую группу светильников должна быть собрана своя схема управления:

  1. Групповой автомат и автомат защиты линии освещения должны быть обязательно. Помимо защитной функции, они служат коммутационными аппаратами, позволяющими отключить весь щит или одну линию для проведения ремонта или других работ.
  2. Трехпозиционный переключатель. Им выбирают вид управления – ручной или автоматический, плюс есть положение «Отключено». Если ручной режим не нужен, или отсутствует схема автоматики, можно не ставить. Но на перспективу можно смонтировать.
  3. Ручной выключатель освещения. Позволяет управлять светильниками в ручном режиме. Пригодится и на время ремонта в случае выхода из строя схемы автоматики.
  4. Фотореле. Включает освещение в сумерках, выключает на рассвете. Дает значительную экономию электроэнергии.
  5. Магнитный пускатель. Нужен для увеличения нагрузочной способности фотореле. Если мощность контактов реле освещенности достаточна для коммутации осветительной нагрузки, можно не ставить.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Наружное освещение городских и сельских поселений

Показатели усредненного уровня освещенности зависят от интенсивности движения:

  • придомовые территории должны иметь освещенность от 4 люксов;
  • площади, дороги, улицы с проходимостью до 500 человек в час — норма освещенности составляет 6 люксов;
  • от 500 – 8 люксов;
  • от 550 до 1000 — не менее 10 люксов;
  • улицы районного значения и магистрали с интенсивностью движения от 1000 человек требуют 15 люксов;
  • при прохождении 3000 человек и более должен быть обеспечен световой поток в 20 люксов;
  • мосты, развязки, дорожные эстакады и городские площади по нормативам требуют освещенность уровня 20 или 25 люксов.

Виды столбов и правила их установки Для обеспечения достаточным уровнем света максимальной площади необходимо устанавливать светильники на определенную высоту.

Варианты освещения участка

Декоративное освещение придомовой территории можно делать разными способами. Например, нередко предпочтение отдают подсветке отдельных «важных стратегических» объектов. Чаще выделяют гараж, беседку, летнюю кухню, кладовую.

Другой вариант — использование освещения в качестве дополнения ландшафтного дизайна. С его помощью делают акцент на клумбах, альпийских горках, искусственных водоемах, которые нуждаются в выделении безопасной зоны для «праздношатающихся» отдыхающих.

Чтобы создать идеальный уличный свет, нужно учитывать несколько моментов.

  1. Площадь придомовой территории. Если она небольшая, то оформлять ее максимальным количеством светильников не рекомендуется, так как избыток света негативно скажется на восприятии участка. Большой простор таких ограничений не имеет.
  2. Эргономичность. Технические параметры освещения обязаны быть идеальными. Яркий свет на всей территории комфорта не прибавит, поэтому лучше предпочесть зонирование. Такой подход позволит подчеркнуть главные достоинства, а небольшие промахи, наоборот, скрыть.
  3. Практичность: легкость эксплуатации и обслуживания системы. Свободный доступ к каждому элементу, продуманная схема управления обеспечат удобство для владельцев и надежную работу осветительных приборов.
  4. Защищенность от влаги и пыли. Наружные светильники обязаны иметь определенный класс защиты. Для декоративного освещения дома, участка необходимы модели класса IP43/IP44, приборы для бассейнов — IP66/IP67.
  5. Вид из окна жилого здания. Подсветка должна не только выглядеть идеально, гармонично, она обязана позволять владельцам хорошо рассмотреть все выделяемые объекты, не выходя на улицу.

Последняя тема для размышлений — выбор режима работы для светильников. В этом случае варианта два: постоянное функционирование или оснащение приборов датчиками движения. Второй способ обещает серьезную экономию, особенно если используется мощное оборудование.

Особенности и нормативы

Современный мир нельзя представить без уличного освещения, и если для подбора светильников внутрь дома есть определенные общеизвестные правила, диктуемые стилистикой или пропорциями комнат, то наружное освещение требует совершенно другого подхода. На первый план здесь выходят не столько эстетические требования, сколько безопасность установки и эксплуатационные характеристики самого прибора.

Общеизвестным фактом является то, что внешнее освещение поглощает огромное количество электроэнергии, и вполне логичным является желание максимально снизить затраты. Проектировщики долго работали в этом направлении, так что на сегодняшний день мы имеем лампочки, поглощающие намного меньше электричества или целые батареи, заряжающиеся от альтернативных источников электроэнергии.

Количество уличных светильников зависит не только от зоны, которая требует освещения. Часто они выполняют декоративную функцию, позволяя сделать акценты на особо значимых элементах, например, статуях, фонтанах или растительных композициях. Все это непременно должно учитываться при составлении ландшафтного дизайн-проекта. В зависимости от планируемой частоты установки ламп зависит мощность источников освещения, выбранных для них.

Возвращаясь к мысли о дизайн-проекте, стоит оговориться, что его составление обязательно, если вы хотите получить на выходе грамотное уличное освещение, работающее без перебоев. Зачастую светильники требуют прокладки проводки под землей, в связи с чем необходимо точно знать, куда именно придется тянуть кабели.

Это сыграет на руку еще по двум пунктам:

  1. Получится сэкономить денег, так как при покупке сразу большого мотка кабеля вам, скорее всего, сделают хорошую скидку.
  2. Если укладывать сразу всю проводку, получится более безопасная конструкция, так как провода не будут перекрещиваться друг с другом, более того, они будут заложены на одной глубине, что упростит ремонт в случае неполадок.

Эстетика эстетикой, но в первую очередь уличное освещение призвано обеспечить безопасность людей, оберечь их от несчастных случаев из-за падения по недосмотру. В нашей стране есть ряд установленных нормативов для наружного освещения. Они согласованы на федеральном уровне, так что настоятельно рекомендуется брать их в расчет.

Есть ряд требований, выдвигаемых к осветительным приборам.

  • Подходящий размер;
  • Рациональное потребление электрической энергии;
  • Удобство в обслуживании;
  • Удобство в управлении.

Для того, чтобы определить необходимую величину освещения того или иного участка, стоит обратиться к Строительным нормам и правилам (СНиП) 23-05-95, в которых подробно изложено, какая должна быть средняя освещенность, какое необходимо распределение освещенности для той или иной области.

Ниже приведены некоторые рекомендации на основании СНиП:

  • Для открытых бассейнов следует устанавливать освещение так, чтобы оно предоставляло средний уровень освещенности в 100 люкс;
  • Для зоны отдыха, аллеи, парка норма освещенности должна составлять не менее 10 лк;
  • Средняя освещенность входа в здание должна сохраняться на уровне не ниже 6 лк;
  • Запасной вход следует освещать на уровне не ниже 4 лк;
  • Для дорожки перед входом действует то же ограничение – не менее 4 лк.

Обязательно нужно помнить об общефедеральных нормах освещения при проектировании ландшафтного дизайна. Их использование во много раз снизит опасность получения травмы из-за недостаточной освещенности какого-либо участка, а также поможет определиться с покупкой лампочек.

Таким образом, необходимо брать в расчет особенности, которыми обладает уличное освещение, а также ограничения, накладываемые на внешние светильники, такие как безопасность, прочность, устойчивость к агрессивной внешней среде, легкость в обслуживании, рациональное использование электроэнергии, создание достаточного уровня освещенности участка.

Нормы освещенности рабочих мест

Современное рабочее место подразумевает не только наличие удобной мебели, современного оборудования и климатических условий. Одним из важных его параметров является освещенность рабочего места, которая влияет не только на производительность труда и производственные показатели, но и напрямую связана со здоровьем человека. Именно по этой причине нормированию света посвящены государственные и отраслевые стандарты, разобраться в требованиях которых попробуем в этой статье.

Освещенность — в чем измеряется

В паспорте любого светильника можно найти такой показатель как световой поток. Он обозначает силу света излучаемую этим светильником. Измеряется в люменах

Однако для характеристик любого освещаемого объекта важно знать угол светового потока и расстояние до него. Поэтому для нормирования величины светового потока, применительно к конкретному месту, введена освещенность — количество света на квадратный метр площади. Измеряется в люксах

Один люкс (лк) равен одному люмену на 1 кв.м. площади

Измеряется в люксах. Один люкс (лк) равен одному люмену на 1 кв.м. площади.

Виды освещения рабочих мест

Основная масса рабочих мест имеет три основных источника света, каждый из которых характеризуется своими особенностями:

естественное освещение присутствует в дневное время в помещениях, которые имеют окна или элементы прозрачных крыш. Для человеческого глаза это наиболее комфортный вид освещения;

смешанный тип освещения появляется, когда ощущается недостаток солнечного сета и включаются дополнительные источники света. Чаще всего это местные приборы освещения;

искусственное освещение задействуют, когда естественных источников света очень мало или они отсутствуют совсем. Этот вид освещения подразделяется на несколько разновидностей — рабочее, аварийное, охранное и дежурное;

Если помещение не имеет оптической связи с внешним миром, на таком объекте действует только искусственное освещение.

Чем регулируется освещенность рабочих мест

При проектировании зданий и помещений промышленного и бытового назначения, и последующей организации мест для работы, действуют два основных регламентирующих типа документов:

Строительные Нормы и Правила (СНиП) используются при непосредственном проектировании зданий, требования к освещению в них закладывается еще на этапе рабочих чертежей;

Санитарные Правила и Нормы (СанПиН) являются уточняющим документов СНиП и применяются уже к организации конкретных мест в уже построенных зданиях.

Здесь необходимо отметить, что проверки регулирующих органов проводятся на соответствие СанПиН.

Нормы освещенности для рабочих мест

Для каждой категории рабочих мест разработаны свои нормы, которые можно узнать в регламентирующих документах. Здесь мы приведем их в сжатом, справочном виде. Так для производственных помещений действуют семь разрядов точности работ, по которым нормируется свет. Приведем нормы для некоторых из них:

Очень высокая точность — от 1000 до 4000 лк;

Высокая точность — от 400 до 2000 лк;

Средняя точность — от 400 до 750 лк;

В свою очередь требования к офисным помещениям существенно ниже:

офисы общего назначения с использованием компьютеров должны иметь освещенность не менее 300 лк;

освещенность 500 лк и более должны иметь офисы для чертежных работ;

залы для собраний и конференций — не менее 200 лк.

Другие параметр освещенности

Кроме непосредственной освещенности места для работы, измеряемой в люксах, к световым характеристикам относятся и другие требования, которые обозначаются как показатель ослепленности и коэффициент пульсации источника света. Требуемые значения первого лежат в области от 10 до 40 %, а коэффициент пульсации не должен превышать 15 %.

Заключение

Анализируя нормы освещенности рабочих мест, можно сделать вывод, что светодиодное освещение является самым перспективным способом, исключительно выгодным с точки зрения эксплуатационных затрат и наиболее приемлемым по коэффициенту пульсации.

Общие рекомендации по прокладке осветительного кабеля и установке светильников

Кабель для уличного освещения допускается прокладывать не ближе, чем в 0,6 метра от стен зданий.
Минимальное расстояние от кабельной траншеи до водопроводных и канализационных трубопроводов – 0,5 метра

ВНИМАНИЕ – расстояние до газовой трубы не меньше – 2 метров.
Минимальное расстояние от места прокладки до других (существующих) кабельных линий составляет 0,3-0,5 метра.
Минимальная глубина траншеи по строительным нормам – 0,7м. В частном домостроительстве никто эту норму не контролирует, и зачастую кабель прокладывают на меньшей глубине

Настоятельно рекомендуем прокладывать кабель так, чтобы избежать случайного повреждения при работе с садовыми растениями (рыхление грунта, посадка цветов и кустарников и т.д.).
Крепления светильников. Самым простым вариантом являются декоративные светильники на солнечных батареях, которые просто втыкаются в грунт. Единственное правило, для них нужно выбирать участки, на которые попадает максимум солнечного света в течение дня.
Кабель в грунте обязательно прокладывать в гофрированной или гладкостенной трубе. Гофрированная труба гибче и позволяет делать резкие петли и повороты. Гладкостенная труба прочнее и даже способна защитить кабель от удара лопатой.

Для уличных фонарей на высоких опорах нужно подготовить бетонное основание. Часто с фонарями в комплекте идет закладная стальная арматура, которую нужно замуровать в бетон так, чтобы из фундамента торчали резьбовые шпильки на которые нужно устанавливать опору.

В любом случае глубина залегания бетонного основания должна быть не меньше 0,8 метра для фонарей высотой до 2,5 метров, и не менее 1,2 метра для более высоких моделей.

Для низких светильников высотой 0,4-1,2 метра бетонное основание выполняется произвольной формы и глубины, но не меньше 15 см в глубину.

В городах

Наружное освещение (НО) в городах выполняет сразу несколько функций. Помимо качественной и безопасной работы, оно призвано украшать облик города вечером. Для этого используется декоративное уличное освещение. НО совмещает в себе разные виды осветительных установок. Это освещение проезжей части и тротуаров, подсветка дорожных знаков, витрин, реклам, архитектурная подсветка домов, праздничное освещение и так далее. Все эти элементы уличного декоративного освещения должны гармонировать между собой внешне и быть технически согласованными.

Нормы

В ночное время, когда интенсивность движения меньше, освещённость может быть снижена, но только до определённых пределов. Некоторые светильники могут быть выключены, но не те, что стоят подряд. Поэтому часто прокладывают разные распределительные линии для вечернего и ночного освещения. К линии вечернего освещения подключают праздничную светодиодную подсветку уличного освещения и архитектурную подсветку. Но её мощность должна быть до 2 кВт на фазу. Все эти данные учитываются в графике включения света.

Электроэнергия для НО улиц и тротуаров поступает из трансформаторов для питания сети общего пользования.

При этом линии освещения подключают так, чтобы нагрузка на фазы трансформаторов была равномерной. А для освещения территорий разных учреждений (школ, больниц и так далее) используется энергия от вводных устройств зданий или от подстанций.

К сети уличного освещения обычно не подключают световые установки витрин и рекламы.

Проектирование

Нормы для проектирования уличного освещения в городах содержатся в инструкции СН541-82. В ней описаны типовые решения с указанием на тип ламп, которые могут быть использованы, высоту опор, тип провода и интервал между светильниками. Кабель для уличного освещения должен быть изолированный, стандарта СИП. Также в данной инструкции описаны универсальные схемы проектирования НО улиц. Эти схемы отличаются в зависимости от площади улиц и их назначения. Например, для небольшой улицы установка уличного освещения может проходить по составу схемы одностороннего расположения светильников, а для широкой улицы с большим потоком людей может браться за основу двухрядная схема в шахматном порядке.

Расположение светильников

Светильники для освещения городских территорий могут располагаться по-разному:

Оптимальный вид опоры выбирают в зависимости от места установки светильника и его характеристик: веса и мощности. Например, для освещения дорог, используется уличное освещение на столбах, а для подсветки аллеи в парке достаточно фонарей с плафоном на консоли.

Обслуживание

Финансирование уличного освещения, за исключением светильников на фасадах дома и на подъездах, осуществляется органами местного самоуправления. А техническое обеспечение: монтаж уличного освещения, его ремонт — прерогатива органов районного управления, горсвета. Следующая инстанция — муниципалитет. Если речь идёт о поломке освещения на доме, то ремонт выполняет тот, кто обслуживает этот дом, чаще всего это ЖЭК.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
