Регулировка гистерезиса в термостатах

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

Механическая модель

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

  • частое проветривание;
  • яркие солнечные лучи, которые поступают через окна;
  • резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Название модели Технические характеристики Цена в руб.
BALLU BMT-2 Mощность 2 200 Вт 840
Управление Механическое
Температурный режим +5 до +30 ⁰С
Тип монтажа Открытая установка
Название модели Технические характеристики Цена в руб.
ELECTROLUX Thermotronic Basic ETB-16 Mощность 4 Вт 2500
Управление Механическое
Температурный режим +5 до +40 ⁰С
Тип монтажа Cкрытая установка

Механические комнатные терморегуляторы для газового котла пользуются популярностью, имеют невысокую стоимость и можно проводить самостоятельный монтаж.

Дистанционные варианты оборудования

Терморегулятор для котла отопления (регулятор температуры) может работать дистанционно.

Комфортное поддержание температуры во всем помещении

Выделяют несколько видов такого прибора:

  • простые;
  • программные комнатные.

Первый вариант создан для поддержания заданной температуры в помещении. А при монтаже второго варианта владелец помещения получает следующие преимущества:

  • удаленное управление;
  • можно выставить режим в зависимости от времени суток;
  • быстрота смены режима;
  • можно запланировать изменения на неделю;
  • быстрое реагирование котла на изменения;
  • малый расход топлива;
  • используется аккумулятор.

Дистанционные программные датчики температуры (комнатные) для газовых котлов созданы для людей, которые любят максимальный уровень комфорта и новую технику. Вот несколько популярных вариантов такого устройства:

Название модели Технические характеристики Цена в руб.
Bosch TRZ 12-2 Тип устройства Электронное 9800
Тип монтажа Накладной
Температурный режим +5 до +39 ⁰С
Размеры блока 91*113*33 мм
Таймер Недельный
Название модели Технические характеристики Цена в руб.
Siemens REV13 Тип устройства Программное 6900
Тип монтажа Накладной
Температурный режим +3 до +35 ⁰С
Размеры блока 130*94*30 мм
Таймер есть

Программные термодатчики для котла отопления бывают различными по стоимости и функциям. При этом все модели прекрасно справляются с контролем температуры в помещении, а удобство регулировки позволяет прибавить тепло в доме, не вставая с кровати.

Другие свойства

Кроме магнитного гистерезиса, также различают гальвономагнитный и магнитострикционный эффекты. В этих процессах наблюдается изменение электрического сопротивления за счет механической деформации материала. Сегнетоэлектрики под действием деформационных сил способны вырабатывать электрический ток, что объясняется пьезоэлектрическим гистерезисом. Также существует понятие электрооптического и двойного диэлектрического гистерезиса. Последний процесс имеет обычно наибольший интерес, так как сопровождается двойным графиком в зонах, приближающихся к точкам насыщения.

Физический процесс при гистерезисе

Чтобы подробно понять процесс гистерезиса, необходимо досконально изучить следующие понятия:

  • Магнитное поле – это среда, которая создается линиями магнитной индукции, образованными током, протекающим по проводнику или созданные строго направленными магнитными моментами в постоянном магните.
  • Вектор магнитной индукции – величина, указывающая направление распространения магнитного поля, обозначается большой буквой В.
  • Намагниченность – состояние вещества, при котором в нем еще остались направленные магнитные диполи. В физике и электротехнике обозначается буквой М.
  • Напряженность магнитного поля – величина, характеризующая разницу между В и М, обозначается буквой Н.

Что касается материалов, в которых лучше всего наблюдается эффект гистерезиса, то таковыми являются именно ферромагнетики. Это смесь химических элементов, которая способна намагничиваться за счет направленности магнитных диполей, поэтому обычно в составе имеются такие металлы, как:

  • железо;
  • кобальт;
  • никель;
  • соединения на их основе.

Чтобы увидеть гистерезис, на катушку с сердечником из ферромагнетика необходимо подать переменное напряжение. При этом от величины его график намагничивания сильно зависеть не будет, потому как эффект зависит напрямую от свойства самого материала и величины магнитной связи между элементами вещества.

Основополагающим моментом при рассмотрении понятия гистерезиса в электронике является как раз магнитная индукция В, созданная вокруг катушки при подаче напряжения. Она определяется по стандартной формуле, как произведение магнитной диэлектрической проницаемости вещества к сумме напряженности и намагниченности поля.

Чтобы понять общий принцип эффекта гистерезиса, необходимо воспользоваться графиком. На нем видна петля намагничивания из состояния полной размагниченности. Участок можно обозначить цифрами 0-1. При достаточной величине напряжения и длительности воздействия магнитного поля на материал график доходит до крайней своей точки по указанной траектории. Процесс осуществляется не по прямой, а по кривой с определенным изгибом, который характеризует свойства материала. Чем больше в веществе магнитных связей между молекулами, тем быстрее он выходит в насыщение.

После снятия напряжения с катушки напряженность магнитного поля падает до нуля. Это участок на графике 1-2. При этом материал за счет направленности магнитных моментов остается намагниченным. Но величина намагниченности несколько ниже, чем при насыщении. Если такой эффект наблюдается в веществе, то оно относится к ферромагнетикам, способным накапливать в себе магнитное поле за счет сильных магнитных связей между молекулами вещества.

Со сменой полярности напряжения, подводимого к катушке, процесс размагничивания продолжается по той же кривой до состояния насыщения. Только в этом случае магнитные моменты диполей будут направлены в обратную сторону. С частотой сети процесс будет периодически повторяться, описывая график, получивший название – петля магнитного гистерезиса.

При многократном намагничивании ферромагнетика меньшей, чем при насыщении напряженностью, то можно получить семейство кривых, из которых можно построить общий график, характеризующий состояние вещества от полного размагниченного до полного намагниченного.

Что такое гистерезис температуры?

При выборе дизайна дома большинство людей обращают внимание не только на его архитектуру, но и на возможные затраты на его содержание. Несомненно, наиболее важным фактором в этом отношении является отопление, потому что в нашем климате отопительный сезон часто длится более полугода

На эти затраты в значительной степени влияют объем здания и технология его строительства — определенно, выбрав энергоэффективный дом, вы можете ограничить потери тепла, что приведет к более низким счетам.
Затраты на отопление дома также зависят от правильного выбора системы отопления, а затем и от ее правильной эксплуатации. Помогают в этом современные контроллеры, используемые для определения рабочих параметров котла отопления. Одним из таких параметров, влияющих на потребление энергии (но и тепловой комфорт), является гистерезис.

С помощью гистерезиса можно регулировать работу нагревательного устройства в соответствии с потребностями, т.е. предотвратить его слишком частое включение, что приводит к более высокому потреблению энергии, или слишком редкое включение, что, в свою очередь, отрицательно сказывается на эффективности установки.

Что означает гистерезис котла центрального отопления?

По определению, описанному выше, гистерезис котла ЦО — это не что иное, как разница между заданной температурой и температурой возврата в режим работы устройства.
Предположим, вы установили заданную температуру котла на 55 o C, а гистерезис на 3 o C.

При достижении температуры 55 o C котел автоматически перейдет в поддерживающий режим. Устройство запустится только тогда, когда фактическая температура упадет до 52 o C, то есть на 3 o C, потому что именно так определялся гистерезис.

Что означает гистерезис ГВС?

Таким же образом можно объяснить, что такое гистерезис ГВС, т.е. котла, который нагревает техническую воду. В этом случае устройство также включится только тогда, когда датчик покажет, что температура упала с заданного значения на определенное значение. Если гистерезис установлен на 5 o C, а заданная температура составляет 55 o C, насос ГВС будет запущен, когда фактическая температура воды упадет до 50 o C.

В этом случае гистерезис может быть немного больше. В свою очередь, при настройке датчика указывается меньшее значение этого параметра — иначе вода будет слишком остывать и потребует гораздо более продолжительной работы прибора.

Схема терморегулятора — второй вариант

Немного поразмыслив пришел к выводу, что возможно сюда присоединить тот же контроллер, что и на паяльной станции, но с небольшой доработкой. В процессе эксплуатации паяльной станции были выявлены незначительные неудобства: необходимость перевода таймеров в 0, и иногда проскакивает помеха которая переводит станцию в режим SLEEP. Учитывая то, что женщинам ни к чему запоминать алгоритм перевода таймера в режим 0 или 1 была повторена схема той же станции, но только канал фен. А небольшие доработки привели к устойчивой и «помехонекапризной» работе терморегулятора в части управления

При прошивке AtMega8 следует обратить внимание на новые фьюзы. На следующем фото показана термопара К-типа, которую удобно монтировать в духовке

Работа регулятора температуры на макетной плате понравилась — приступил к окончательной сборке на печатной плате.

Закончил сборку, работа тоже стабильная, показания в сравнении с лабораторным градусником отличаются порядка на 1,5°C, что в принципе отлично. На печатной плате при настройке стоит выводной резистор, пока что не нашел в наличии SMD такого номинала.

Светодиод моделирует ТЭНы духовки. Единственное замечание: необходимость создания надежной общей земли, что в свою очередь сказывается на конечный результат измерений

В схеме необходим именно многооборотный подстроечный резистор, а во-вторых обратите внимание на R16, его возможно тоже необходимо будет подобрать, в моём случае стоит номинал 18 кОм. Итак, вот что имеем:

В процессе экспериментов с последним терморегулятором появились ещё незначительные доработки, качественно влияющие на конечный результат, смотрим на фото с надписью 543 — это означает датчик отключен или обрыв.

И наконец переходим от экспериментов до готовой конструкции терморегулятора. Внедрил схему в электроплиту и пригласил авторитетную комиссию принимать работу Единственное что жена забраковала — маленькие кнопки на управлении конвекцией, общее питание и обдув, но это решаемо со временем, а пока выглядит вот так.

Регулятор заданную температуру держит с точностью до 2-х градусов. Происходит это в момент нагрева, из-за инертности всей конструкции (ТЭНы остывают, внутренний каркас выравнивается температурно), в общем в работе схема мне очень понравилась, а потому рекомендуется для самостоятельного повторения. Автор — ГУБЕРНАТОР.

Петля гистерезиса

Кривая, характеризующая ход зависимости ответной реакции системы от приложенного воздействия называется петлёй гистерезиса (показана на рис. 1).


Рис. 1. Петля гистерезиса

Все петли, характеризующие циклический гистерезис, состоят из одной или нескольких замкнутых линий различной формы. Если после завершения цикла система не возвращается в первоначальное состояние, (например, при вязкоупругой деформации), то динамическая петля имеет вид кривой, показанной на рисунке 2.


Рис. 2. Динамическая петля

Анализ гистерезисных петель позволяет очень точно определить поведение системы в результате внешнего воздействия на неё.

Что влияет на петлю гистерезиса?

Казалось бы, гистерезис – это больше внутренний эффект, который не виден на поверхности материала, но он сильно зависит не только от типа самого материала, но и от качества и вида его механической обработки. Например, железо переходит в насыщение при напряженности равной 1 э, а сплав магнико достигает своей критической точки только при 580 э. Чем больше дефектов на поверхности материала, тем требуется больше напряженность магнитного поля, чтобы вывести его в насыщение.

В результате намагничивания и размагничивания в материале выделяется тепловая энергия, которая равна площади петли гистерезиса. Также к потерям в ферромагнетике можно отнести действие вихревых токов и магнитной вязкости вещества. Это обычно наблюдается при изменении частоты магнитного поля в большую сторону.

В зависимости от характера поведения ферромагнетика в среде с магнитным полем, различают статический и динамический гистерезис. Первый наблюдается при номинальной частоте напряжения, но с ее ростом площадь графика увеличивается, что приводит и к росту потерь.

Что из себя представляет терморегулятор для котла отопления

Так выглядит современный электронный комнатный термостат.

Для чего нужен и как применяется

Главная причина, по которой выбирают комнатный терморегулятор – экономия, то есть снижение расхода топлива вплоть до 25-30%. Достигается она за счет возможности программирования работы котла на сутки или неделю вперед. Например:

  1. Можно снизить температуру в ночное время до 18-19°C – наиболее комфортная температура для сна. При этом каждый сниженный градус уменьшает расход топлива на 2-5%.
  2. Можно снизить температуру до 15-16°C на время, когда хозяев нет дома, например в рабочие часы.

Также экономия достигается даже без наличия функции программирования: за счет контроля работы котла в зависимости от температуры воздуха, а не температуры теплоносителя. Это позволяет более точно и стабильно, без малейших скачков, поддерживать заданную температуру, минимизировать инертность системы отопления, а при наличии модулируемой горелки как можно дольше удерживать ее включенной, но на минимальной мощности – наиболее оптимальный режим работы котла как по расходу топлива, так и по сохранению ресурса.

Все, даже самые простые механические комнатные термостаты по умолчанию идут с датчиком температуры воздуха. Многие модели имеют в комплекте и выносной датчик для теплых полов.

Существующие типы

Настройки, заданные на термостате, всегда являются приоритетными для котла, его принцип работы не изменяется (используется модуляция пламени горелки, регулировка скорости вращения турбины и т.д.) несмотря на «сухой контакт» с терморегулятором. Принцип работы комнатного термостата зависит от типа используемого в нем датчика температуры.

1. Механические термостаты

Самые простые и недорогие модели без какого-либо широкого функционала. Принцип их работы заключается в использовании мембранных датчиков – термочувствительных металлов, жидкостей или газов, которые помещены в маленькую герметичную капсулу. При нагревании вещества расширяются и при достижении заданной температуры, оказывают давление на мембрану реле, достаточное для замыкания контактов, после чего терморегулятор подает сигнал о снижении мощности котла или его полном выключении.

Механические устройства, как правило, ограничены лишь вращателем для выбора температуры, имеют ощутимую погрешность, вплоть до 3-4°C, и только проводной способ подключения.

2. Электромеханические

Более точные (но все еще недостаточно), более дорогие, все еще ограниченные в функционале терморегуляторы.

Принцип работы похож на действие механических, но в данном случае используются термочувствительные металлы, которые при нагревании производят микро-разряд или создают сопротивление. Некоторые модели имеют простенький экран для отображения температуры и меньший шаг ее изменения – 0,5°C. Однако все равно это слабо оправдывает их более высокую на 30-40% цену, учитывая, что есть более точные и функциональные аналоги.

3. Электронные

Современные, точные, многофункциональные и удобные терморегуляторы. В комплекте часто имеют дополнительные датчики для теплого пола. Погрешность электронных моделей не более 0,5-0,7°C, большинство имеют возможность программирования, практически все приборы оснащены функциями защиты от перегрева и замерзания, остановки циркуляционного насоса и прочими системами безопасности.

Наиболее дорогостоящие модели имеют встроенные Wi-Fi и GSM модули, сохраняют статистику, имеют большое количество автоматических режимов и беспроводное соединение с котлом. Несмотря на наиболее высокую стоимость, электронные комнатные термостаты полностью ее оправдывают и окупаются за несколько месяцев грамотной эксплуатации.

Модернизация модуля термостата W1209 своими руками

Конструкция прибора дает широкие возможности для модернизации. Можно доработать устройство следующим образом:

  • Поместить термореле в корпус;
  • Удлинить шлейф термодатчика;
  • Сменить версию прошивки.

Последний пункт возможно выполнить при наличии навыков работы с программируемыми контроллерами. Для этой цели используют USB программатор ST-Link V2. Необходимую версию прошивки можно скачать с официального сайта производителя контроллера. Переделка устройства путем смены прошивки на более новую позволяет ввести новые функции и улучшить эксплуатационные характеристики.

Доработка шлейфа имеет смысл по причине малой длины штатного провода датчика (около 0.5 м).

Универсальный регулируемый термостат с изменяемым гистерезисом

Данное устройство выполняет функцию цифрового термостата с возможностью настройки температуры, гистерезиса, а также выбора одного из двух режимов работы (нагрев/охлаждение). Может работать в местах, где необходимо поддерживать температуру на заданном уровне.

Основные характеристики термостата:

  • Диапазон измерения и регулирования температуры: -50 C…+120 C
  • Изменение настройки с шагом 0,5°C или 5°C
  • Диапазон гистерезиса: 1…10°C
  • Работа в режиме нагрева или в режиме охлаждения
  • Управление нагрузкой посредством силового реле
  • Отображение информации с помощью LCD 16X2
  • Светодиодная индикация состояния реле

Благодаря применению температурного датчика DS18B20, мы можем контролировать температуру в широком диапазоне от -50°C до +120°C. Термостат может работать в режиме нагрева или охлаждения, которые в удобном виде можно переключить в настройках. Термостат оснащен LCD дисплеем 16×2, что дает возможность постоянно контролировать текущую, минимальную и максимальную температуру.

Кроме того, устройство имеет два светодиода красного и зеленого цвета, которые показывают состояние реле и правильную работу программы микроконтроллера. Благодаря использованию энергонезависимой памяти EEPROM, термостат запоминает последние настройки, что упрощает работу с устройством.

Программа микроконтроллера способна определить отсутствие или повреждение датчика DS18B20, с последующим выведением информации на дисплей и отключением реле.

Все устройство собрано на двух платах, соединенные между собой 3-проводной линией, что дает много возможностей при установке его в корпус. Термостат имеет встроенный блок питания, который вместе с несколькими внешними элементами стабилизирует и фильтрует напряжение для микроконтроллера.

Трансформатор TR1 понижает напряжение до значения 10 В, которое затем выпрямляется, фильтруется и стабилизируется. Исполнительная часть состоит из мощного реле и управляющего транзистора VT1. Диод VD2 защищает транзистор от всплесков ЭДС самоиндукции во время выключения реле.

На разъем X1 выведены: масса, напряжение питания VCC и сигнал базы транзистора (через токоограничивающий резистор R1).Разъем X2 датчика DS18B20 имеет напряжение питания, массу, и сигнальную линию, идущую к микроконтроллеру. По datasheet данная линия подтянута к питанию через резистор 4,7 к (R3).

Микросхема DD1 — это микроконтроллер Atmega8, который работает от внутреннего RC генератора на частоте 1 МГц. Конденсаторы С1 и С2 фильтруют напряжение питания микроконтроллера, а резисторы R1 и R2 ограничивают ток светодиодов HL2 и HL1.

LCD дисплей подключен к микроконтроллеру по 4-х разрядной шине. Потенциометр R5 регулирует контрастность дисплея. Работоспособность данного термостата протестирована в Proteus (ссылка на модель в конце статьи)

Управление термостатом

В настройки можно войти, удерживая нажатой кнопку во время запуска устройства и в момент его работы. При входе в настройки, можно с помощью первых трех кнопок выбрать режим работы, температуру и гистерезис. Кнопка переключает параметрs, кнопка увеличивает значение на 0,5°C после однократного нажатия, и на 5°C при удержании, кнопка работает аналогично в противоположную сторону.

Кнопка позволяет выйти из меню с сохранением параметров в EEPROM микроконтроллера, а кнопка — выход без сохранения (отмена). Зеленый светодиод информирует пользователя о корректной работе программы, а красный отражает состояние выхода. Если будет отключен или неисправен температурный датчик, то зеленый светодиод погаснет, а также отключатся реле и красный светодиод.

Печатная плата, прошивка, модель в Proteus (38,2 Kb, скачано: 947)

Для чего нужен гистерезис терморегулятора

Сегодня, большинство устройств по контролю над температурным режимом имеют функции как установки нужной температуры, так и настройки гистерезиса. Что же такое гистерезис терморегулятора? Это величина температуры, при которой сигнал противоположно меняется. Благодаря настройке гистерезиса реле осуществляет включение или выключение подключенного к нему оборудования.

Главная функция гистерезиса терморегулятора заключается в выключении и включении оборудования, которое к нему подключено

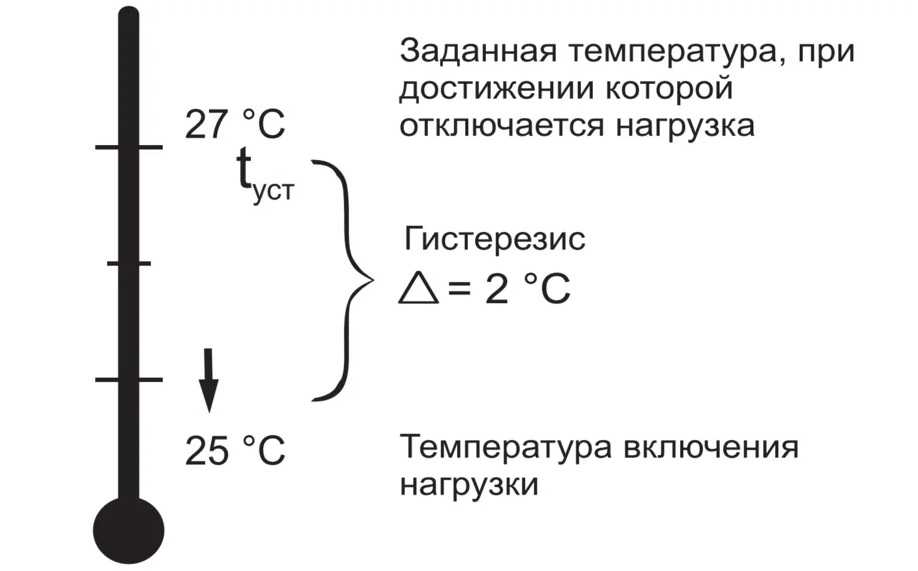

Так, например, если гистерезис терморегулятора равен 2 °С, а само устройство выставлено на 25 °С, то при понижении температуры окружающей среды до 23 °С термореле запустит оборудование, контролирующее обогрев комнаты. Такое оборудование может быть представлено электрическим обогревателем или газовым котлом отопления. При этом, чем больше будет гистерезис, тем реже будет запускаться термореле. Это следует учитывать в том случае, если главной целью установки автоматического терморегулятора является экономия электроэнергии.

Как изготовить терморегулятор для инкубатора своими руками

Инкубатор – это незаменимая вещь в сельском хозяйстве, которая позволяет выводить птенцов в домашних условиях. Температуру инкубатора можно контролировать с помощью термореле. Термореле для инкубатора можно приобрести, а можно собрать самостоятельно из подручных материалов.

Существует два способа изготовления терморегулятора для инкубатора:

  • С использованием стабилитрона, тиристора и 4 диодов мощностью не менее 700 Вт. Регулировка температурного режима выполняться через переменный резистор с сопротивлением в диапазоне от 30 до 50 кОм. Датчиком температуры в данном приборе выступит транзистор, установленный в стеклянной трубке и размещенный на лотке с яйцами.
  • С использованием термостата. К корпусу термостата с помощью паяльника нужно будет прикрепить винт и связать его с контактами. Вращение винта будет регулировать температурные показатели.

Наиболее простым и доступным считается второй способ. Независимо от типа термореле, перед закладкой яиц, инкубатор необходимо прогреть, а самодельный терморегулятор настроить.

↑ Изучение холодильного вопроса и временное решение

Еда начинает портиться! Звать мастера, чтобы он провозился с холодильником пару недель (а у меня в городе такие мастера и есть) — не вариант, что делать? Надо периодически выдёргивать вилку из розетки, имитируя работу термостата! Меня хватило на один день этого мазохизма, поэтому мне нужно удобное решение и собрал я за вечер обычный микроконтроллерный таймер-реле включения/выключения буквально на подносе и это не шутка.

Работает! Его задача — тупо включать компрессор на 15 минут и выключать на 45. Питание взял от импульсника из сломанного DVD плеера, в нём удачно обнаружились два выхода 12 и 5 Вольт. Реле врезал в удлинитель и прижал всё колонками. Изящное временное решение вышло!

Калибровка термореле W1209

Калибровка термореле осуществляется в режиме программирования в пункте меню Р4. Для калибровки нужно иметь образцовый термометр. Сравнивая показания эталона с показаниями конструкции, приводят их к одинаковым значениям манипуляциями кнопок «+» или «-». После выхода из настроек W1209 автоматически корректирует температуру измерений во всем диапазоне.

При отсутствии термометра можно воспользоваться известными значениями:

  • Температура таяния снега – 0°С;
  • Температура кипения воды – 100°С.

Для бытового использования величина погрешности будет в допустимых пределах при калибровке при помощи кипяченой воды вместо дистиллированной.

Порядок настройки

Перед включением следует изучить руководство по эксплуатации.

Для управления настройками схема W1209 предусматривает три кнопки:

Все предусмотренные функции и возможности настраиваются путем нажатия на перечисленные кнопки.

Согласно инструкции к W1209, для изменения настроек необходимо войти в режим программирования. Для этого нажимают и удерживают в течение 5 секунд кнопку «Set». Когда на экране высветится номер пункта настройки, кнопку можно отпустить. Для перемещения по меню настроек используют кнопки «+» и «-».

Всего инструкция термостата W1209 предусматривает от 6 до 8 позиций, в зависимости от текущей прошивки встроенного микроконтроллера:

  • Р0 – переключение контроля нагрева или охлаждения;
  • Р1 – регулировка диапазона гистерезиса;
  • Р2 – изменение максимального предела контроля температуры;
  • Р3 – изменение минимального предела контроля температуры;
  • Р4 – коррекция температурной погрешности измерений;
  • Р5 – программирование времени задержки включения;
  • Р6 – тревога (не используется в большинстве прошивок);
  • Р7 – принудительное выключение при достижении верхнего порога регулирования;
  • Р8 – сброс к заводским установкам (работает не на всех прошивках).

По умолчанию, при входе в режим программирования устанавливается первый пункт меню – Р0.

Войдя в нужный пункт, при помощи кнопок «+» или «-» устанавливают необходимое значение параметра. Для выхода из режима программирования необходимо нажать и удерживать в течение 5 секунд кнопку «Set». Выход в режим работы с записью установок также происходит по прошествии 10 секунд, если за это время не была нажата ни одна кнопка.

Инструкция термореле w1209 dc 12 в информирует, что данное устройство имеет сигнализацию неправильной работы, что отображается на индикаторе:

  • LLL – обрыв датчика температуры;
  • 110 или HHH – короткое замыкание шлейфа датчика;
  • 888 – неисправность датчика.

Кроме использования режима программирования, сброс к заводским настройкам можно произвести следующим образом:

  1. Снять питание с регулятора;
  2. Нажать одновременно кнопки «+» и «-»;
  3. Включить питание.

Что такое термореле с регулировкой температуры

Термореле с регулировкой температуры – это электромеханический прибор, предназначенный для контроля температуры в неагрессивной среде. Регулировка температуры посредством устройства происходит благодаря способности реле размыкать и замыкать контакты электрической цепи, в соответствии с изменениями температурного режима.

Так, например, термореле с внешними теплочувствительными датчиками можно использовать для регулирования работы отопительной системы в зависимости от погодных условий. Регулятор будет включать отопительные приборы при понижении температуры на улице ниже заданной.

Кроме того, термореле можно использовать для:

  • Управления оборудованием для нагрева воды в системах автономного отопления и горячего водоснабжения;
  • Автономной работы “теплого пола”, водонагревательного котла;
  • Автоматизации систем кондиционирования в тепличном хозяйстве;
  • В автоматических системах отопления погреба и других складских и подсобных помещений.

Существует несколько видов термореле. В основном, устройства различаются по исполнению. При этом, их устройство остается практически неизменным. К основным конструктивным элементам термореле относят термочувствительный датчик и терморегулятор, подающий сигнал на включение или выключение приборов обогрева и кондиционирования. Информация о фактическом и заданном температурных режимах, обычно, выводится на цифровой дисплей устройства, а светодиодный индикатор сигнализирует о рабочем состоянии реле.

Настраиваем цифровой терморегулятор W1209 под Ваши потребности

После правильного подключения термостата W1209 (можно посмотреть в этой статье), мы переходим к установке температуры и прочих настроек.

В зависимости от того что нам нужно нагревать или охлаждать (при заданной температуре реле будет либо замыкать либо размыкать контакты), устанавливаем один из двух режимов: охлаждение или нагрев. Для этого нажимаем и удерживаем кнопку «SET» более двух секунд, на дисплее отобразится «Р0», это означает, что мы зашли в программное меню. Кнопками «+» и «-» осуществляется навигация по программному меню, но в нашем случае мы находимся на нужном значении «Р0», поэтому нажимаем еще раз кнопку «SET» и выбираем нужный режим: «С» это охлаждение, а «Н» нагрев.

Следующая настройка в меню «Р1» — гистерезис, это разница температур при которой включится или выключится термостат, (заводская настройка 2°C). Например, терморегулятор выставлен на отключение при +40°C, при достижении этой температуры реле разомкнется. А включится только тогда, когда температура опустится на выставленный гистерезис, то есть при +38°C.

Следующие два пункта меню:

  • «Р2» верхний предел установки поддерживаемой температуры (заводская установка +110°C).
  • «Р3» нижний предел установки поддерживаемой температуры (заводская установка -55°C). При достижении этих температур терморегулятор W1209 будет выключен.

Дальше в меню идет коррекция температуры «Р4», можно откалибровать показания температуры до одной десятой градуса (по умолчанию 0°C).

Пункт меню «Р5» отвечает за задержку времени включения реле, можно выставить до 10 мин. (установка по умолчанию 0 мин).

Последний пункт «Р6» позволяет управлять защитой от перегрева. OFF –защита выключена, ON – защита включена.

Установка температуры: нажимаем кнопку «SET», индикатор начнет моргать, кнопками «+» и «-» устанавливаем нужную температуру.

Для сброса на заводские настройки необходимо:

  • отключить питание
  • нажать и удерживать кнопки «+» и «-»
  • подать питание на терморегулятор

На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений

А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Виды термореле на включение-выключение

Обычный терморегулятор на включение и выключение представляет собой компактный электронный блок, который крепится на стену в подходящем месте и соединяется с контролируемым оборудованием. Самый простой, а поэтому и самый доступный регулятор температуры имеет механическое управление.

Кроме того, все термореле делится на:

  1. Программируемые устройства контроля. Такие регуляторы подключаются к оборудованию как по проводному, так и по беспроводному принципу. Настройка реле производится через специальную программу или ЖК дисплей. Благодаря программному обеспечению можно настраивать реле на срабатывание в определенное время суток и года.
  2. Термореле с модулем беспроводного программирования GSM. Такие устройства могут быть как с одним, так и двумя термодатчиками.
  3. Автономные регуляторы с питанием от аккумуляторов. Такие установки, чаще всего, используют для контроля работы бытовой техники (например, холодильника), инкубаторов.

Отдельно выделяют беспроводные устройства с внешним датчиком. Такие устройства считаются наиболее эффективными. Они отличаются быстродействием, ведь термодатчик реагирует на изменение температуры еще до того, как она успела повлиять на температуру внутри помещения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
