555-й таймер. часть 1. как устроен и как работает таймер ne555. расчёт схем на основе ne555

3 наиболее популярные схемы на основе NE555

Одновибратор

Практический вариант схемы одновибратора на TTL NE555 приведен на рисунке. Схема питается однополярным напряжением от 5 до 15В. Времязадающими элементами здесь являются: резистор R1 – 200кОм-0,125Вт и электролитический конденсатор С1 – 4,7мкФ-16В. R2 поддерживает на входе высокий потенциал, пока некоторое внешнее устройство не сбросит его до низкого уровня (например, транзисторный ключ). Конденсатор С2 защищает схему от сквозных токов в моменты переключения.

Активизация одновибратора происходит в момент кратковременного замыкания на землю входного контакта. При этом на выходе формируется высокий уровень длительностью:

Таким образом, данная схема формирует задержку выходного сигнала относительно входного на 1 секунду.

Мигание светодиодом на мультивибраторе

Отталкиваясь от рассмотренной выше схемы мультивибратора можно собрать простую светодиодную мигалку. Для этого к выходу таймера последовательно с резистором подключают светодиод. Номинал резистора находят по формуле:

UВЫХ – амплитудное значение напряжения на выводе 3 таймера.

Количество подключаемых светодиодов зависит от типа применяемой микросхемы NE555, её нагрузочной способности (КМОП или ТТЛ). Если необходимо мигать светодиодом мощностью более 0,5 Вт, то схему дополняют транзистором, нагрузкой которого станет светодиод.

Реле времени

Схема регулируемого таймера (электронное реле времени) показана на рисунке. С её помощью можно вручную задавать длительность выходного сигнала от 1 до 25 секунд. Для этого последовательно с постоянным резистором в 10 кОм устанавливают переменный номиналом в 250 кОм. Ёмкость времязадающего конденсатора увеличивают до 100 мкФ.

Схема работает следующим образом. В исходном состоянии на выводе 2 присутствует высокий уровень (от источника питания), а на выводе 3 низкий уровень. Транзисторы VT1, VT2 закрыты. В момент подачи на базу VT1 положительного импульса по цепи (Vcc-R2-коллектор-эмиттер-общий провод) протекает ток. VT1 открывается и переводит NE555 в режим отсчета времени. Одновременно на выходе ИМС появляется положительный импульс, который открывает VT2. В результате ток эмиттера VT2 приводит к срабатыванию реле. Пользователь может в любой момент прервать выполнение задачи, кратковременно закоротив RESET на землю.

Рассмотреть все популярные схемы на основе NE555 в одной статье невозможно. Для этого существуют целые сборники, в которых собраны практические наработки за всё время существования таймера. Надеемся, что приведенная информация послужит ориентиром во время сборки схем, в том числе нагрузкой которых служат светодиоды.

Микросхемы 555 применяются довольно часто в радиолюбительской практике – они практичны, многофункциональны и очень просты в использовании. На таких микросхемах можно реализовать любую конструкцию – как простейшие триггеры Шмитта с парочкой дополнительных элементов, так и многоступенчатые кодовые замки.

NE555 была разработана уже довольно давно, даже в советских журналах «Радио», «Моделист-конструктор», на аналогах этой микросхемы можно было встретить немало самоделок. На сегодняшний день эта микросхема активно применяется в конструкциях со светодиодами.

Таймеры и реле времени

Схема таймера с индикацией от 1 до 10 секунд или от 1 до 10 мин Матрица из 10 светодиодов служит для индикации интервалов времени от 1 до 10 сек или 1 до 10 мин. Схема может использоваться для определения продолжительности телефонных звонков, времени выдержки в фотографии или времени приготовления пищи. Частота импульсов с выхода генератора, выполненного на… 0 2957 0

Таймер с задержкой 10 минут на основе SN74121 В схеме таймера используется автоколебательный мультивибратор SN74121, который генерирует импульсы с длительностью в 4 сек. Тактовая частота мультивибратора устанавливается резистором R1. Микросхемы U2 и U3 делят входную частоту мультивибратора на 144, что дает, в итоге, временную задержку в 576…

0 1818 0

Последовательный таймер для тестирования внешних устройств (NE555) В схеме используются три таймера 555, которые подключены последовательно. С приведенными на схеме значениями первый таймер работает в течение 10 мс после его запуска от импульса, поданного на вывод 2, или же с помощью соединения этого вывода с общим проводом. В конце временного цикла…

0 2345 0

Схема реле времени с задержкой от 2 до 5 минут После нажатия на пусковую кнопку «START” нагрузка LOAD включается с задержкой до 5 мин, как это требуется для некоторых CMOS-схем и цифровых систем управления. В схеме используется пара таймеров 555: микросхема А в простом режиме таймера, а микросхема В как триггер…

0 3350 0

Таймер с десятью фиксированными интервалами Схема предназначена для формирования десяти предварительно установленных независимых интервалов времени, которые проходят по очереди с подачей звукового сигнала в конце каждого интервала. Таймер останавливается после каждого интервала до тех пор, пока не будет нажата пусковая кнопка «START”…

0 2315 0

Бюджетный 1-часовой таймер на микросхеме NE555 Схема с использованием таймера NE555 предназначена для выключения телевизора или другого устройства после любого желаемого интервала времени до одного часа с момента нажатия на пусковую кнопку «START”. В схеме используется реле MR312C производства компании IRC с сопротивлением катушек 212 Ом…

0 2738 0

Счетчик для определения продолжительности выполнения программы С помощью схемы, представленной на рисунке, измеряется время между 2 точками программы микропроцессора, во время ее выполнения. Кварцевый генератор на 1 МГц на логических элементах обеспечивает тактовыми импульсами счетчик 1941А производства компании Fluke, который используется для подсчета…

0 1582 0

Реле с большой временной задержкой, использующий малую емкость конденсатора

Применение двух детекторов уровня высокой точности при помощи двух входов микросхемы СА3098 устраняет необходимость использования дорогих времязадающих конденсаторов большой емкости с низким током утечки, если необходимы большие задержки длительностью в несколько часов. Для 4-часового таймера…

1 1750 0

Схема таймера от 0 до 10 минут с точностью 1 сек После калибровки схемы точность выдержки временных интервалов не зависит от напряжения батареи питания, поскольку напряжение источника равным образом влияет на напряжение заряда конденсатора С и на пороговое напряжение компаратора А2. Задержку таймера можно определить по формуле t = CR1R3/R2.

0 1881 0

Схема таймера с задержкой от 0 до 5 минут Значение сопротивления резистора R* определяет временную задержку схемы, в которой используется полевой транзистор Q1 с двумя затворами типа RCA40841. Транзистор применяется для запуска тиристора Q2, причем тиристор сам служит для запуска сими-стора МТ1, который может переключать резистивные и…

0 2132 0

… 8 …

Описание и область применения

NE555 является разработкой американской компании Signetics, специалисты которой в условиях экономического кризиса не сдались и смогли воплотить в жизнь труды Ганса Камензинда

Именно он в 1970 году сумел доказать важность своего изобретения, которое на тот момент не имело аналогов. ИМС NE555 имела высокую плотность монтажа при низкой себестоимости, чем заслужила особый статус

Впоследствии её стали копировать конкурирующие производители из разных стран мира. Так появилась отечественная КР1006ВИ1, которая так и осталась уникальной в данном семействе. Дело в том, что в КР1006ВИ1 вход останова (6) имеет приоритет над входом запуска (2). В импортных аналогах других фирм такая особенность отсутствует. Данный факт следует учитывать при разработке схем с активным использованием двух входов.

Однако в большинстве случаев приоритеты не влияют на работу устройства. С целью снижения мощности потребления, ещё в 70-х годах прошлого века был налажен выпуск таймера КМОП-серии. В России микросхема на полевых транзисторах получила название КР1441ВИ1.

Наибольшее применение 555 таймер нашёл в построении схем генераторов и реле времени с возможностью задержки от микросекунд до нескольких часов. В более сложных устройствах он выполняет функции по исключению дребезга контактов, ШИМ, восстановлению цифрового сигнала и так далее.

Типовые характеристики

NE555 не относится к биполярным ИС, КМОП или ТТЛ-схемам, однако совместима с ними. Рекомендуемое питание для неё находится в диапазоне от +4.5В до +16В. Если его значение составляет +5В, то выход таймера согласуется с ТТЛ-входами других ИС. Иначе надо применять дополнительные согласующие устройства для задания импульсам необходимого уровня.

Предельные допустимые

Рассмотрим типовые предельные эксплуатационные параметры NE555, характерные большинству её модификаций. Они могут незначительно отличаться между собой в  зависимости от компании-изготовителя, но в основном повторяются во всех технических описаниях:

  • напряжение источника питания от +4.5 до +18В;
  • мощность рассеивания до 600 мВт;
  • выходной ток до 200 мА;
  • максимальная рабочая частота  500 кГц;
  • температура: рабочая от 0 до 70ОС; хранения от -65 до +150ОС.

Аналоги

Чем можно заменить и какой подобрать аналог для ne555 ? В советские годы, примерно с 1975 года, полным аналогичным устройством являлась КР1006ВИ1. Сейчас её продолжают выпускать на Рижском заводе «Аlfa Rpar» в Латвии. Сохранилось производство и на белорусском предприятии «Интеграл», там её маркируют так — IN555.

Понятно, что данные на КР1006ВИ1 указаны на русском языке и почти полностью повторяют информацию представленную в англоязычном datasheet на 555. Поэтому многие радиолюбители предпочитают ознакамливаться именно с русскоязычной версией этого универсального таймера.

Но есть один нюанс, который стоит знать, особенно когда надо подобрать подходящую замену. Так, в нашей версии устройства имеется логический приоритет в работе выводов «останова» над «запуском», в то время как у оригинала все наоборот. И хотя в большинстве типовых схем данный функционал не используется, его все же необходимо учитывать в своих разработках.

КР(Ф)1006ВИ1 — программируемый таймер

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус КР1006ВИ1 Корпус КФ1006ВИ1 Электрическая схема Назначение выводов Схемы включения Электрические параметры Предельно допустимые режимы эксплуатации Рекомендации по применению Зарубежные аналоги Литература Микросхема представляет собой таймер для формирования импульсов напряжения длительностью Т=1,1RC (R и C — внешние времязадающие элементы) от нескольких микросекунд до десятков минут.

Предназначена для применения в стабильных датчиках времени, генераторах импульсов, широтно-импульсных, частотных и фазовых модуляторах, преобразователях напряжения и сигналов, ключевых схемах, исполнительных устройствах в системах управления, контроля и автоматики. Содержит 51 интегральный элемент. Корпус типа 2101.8-1 и 4309.8-A.

Корпус КР1006ВИ1

Корпус КФ1006ВИ1

Электрическая схема

Назначение выводов 1006ВИ1

1 — общий; 2 — запуск; 3 — выход; 4 — сброс; 5 — контроль делителя; 6 — срабатывание; 7 — цепь разряда; 8 — напряжение питания;

Схемы включения

Электрические параметры

1 Напряжение питания от 3 до 15 В
2 Выходное напряжение низкого уровня при Uп=5 В, Uср=3,7…4,7 В, Iвых=5 мА при Uп=15 В, Uср=11,5…14 В, Iвых=0,1 А не более 9,35 В не более 2,5 В
3 Выходное напряжение высокого уровня при Uп=5 В, Uср=1,8…2,8 В, Iвых=0,1 А при Uп=15 В, Uср=5,5…8 В, Iвых=0,1 А не менее 2,75 В не менее 12,5 В
4 Ток потребления при Uп=5 В, Uср=3,7…4,7 В, Uвх=2,3…3,3 В при Uп=15 В, Uср=11,5…14 В, Uвх=7…9,5 В не более 6 мА не более 15 мА
5 Ток сброса при Uп=15 В не более 1,5 мА
6 Выходной ток при Uп=15 В не более 2 мкА
7 Ток срабатывания 250 нА
8 Время нарастания (спада) 300 нс
9 Начальная погрешность при Uп=15 В не более 3 %
10 Нестабильность начальной погрешности от напряжения питания не более 0,3 %/В

Предельно допустимые режимы эксплуатации

1 Напряжение питания 5…15 В
2 Ток нагрузки не более 100 мА
3 Рассеиваемая мощность (50 ° C) не более 50 мВт
4 Температура окружающей среды -45…+70 ° C
5 Допустимое значение статического потенциала 200 В

Примечания: — при температуре окружающей среды от 50 ° C рассеиваемая мощность определяется по формуле: Pp=500мВт-5мВт/ ° C(Tокр-50 ° C) — ток сброса — значение тока, протекающего в цепи сброса таймера в заданном режиме — начальная погрешность — относительное отклонение длительности импульса Tx, генерируемого таймера с заданными времязадающими элементами R и C, от значения длительности, определяемой из выражения: Tвых=RCln3 — нестабильность начальной погрешности от напряжения питания — отношение величины отклонения начальной погрешности таймера к изменению напряжения питания. — максимальное напряжение сброса — максимальное значение напряжения на выводе цепи сброса, при котором на выходе ИС обеспечивается значение напряжения низкого уровня.

Рекомендации по применению

Запуск ИС происходит при условии U0вх не более 1/3 от Uп, подаваемое на вывод «запуск». Для устранения нестабильности запуска таймера, вызванной пульсацией источника питания, рекомендуется параллельно с источником питания в непосредственной близости к выводам ИС включать конденсатор емкостью 1…10 мкФ. Максимальное напряжнение сброса находится в пределах 0,4…1 В. В случае неиспользования вывода сброса его необходимо подключать к выводу 8. В случае неиспользования вывода «контроль делителя» его необходимо замкнуть на корпус через блокирующий конденсатор емкостью 0,01…0.1 мкФ. Минимальная длительность импульса, генерируемого таймером, состовляет 20 мкс. Не рекомендуется подавать на выводы 2,4,6,7 напряжение, превышающее напряжение питания.

Зарубежные аналоги

NE555NL, LM555CN-8, LM555M

Литература

Интегральные микросхемы и их зарубежные аналоги

: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги

Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Подмотка спидометра на 555 микросхеме

В последнее время среди владельцев автомобилей стало модным сматывать на спидометре пройденный машиной километраж.

Многие интересуются, подмотка спидометра на 555 микросхеме выполнима ли самостоятельно?

Эта процедура не представляет особой трудности. Для его изготовления используется микросхема 555, которая может функционировать в качестве счетчика импульсов. Отдельные составляющие схемы можно брать с показателями, отклоняющимися на 10-15 % от расчетных значений.

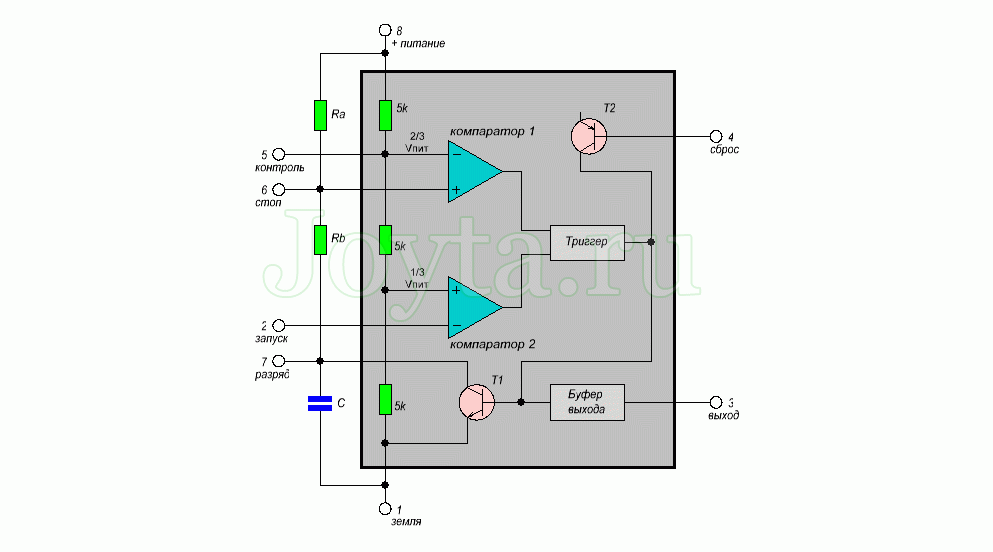

Микросхема таймер NE555 включает около 20 транзисторов, 15 резисторов, 2 диода. Выходной ток 200 мА, ток потребления примерно на 3 мА больше. Напряжение питания от 4,5 до 18 вольт. Точность таймера не зависит от изменения напряжения питания и составляет не более 1% от расчетного значения.

Datasheet микросхемы NE555, а также калькулятор для расчета обвязки можно скачать в конце статьи.

Вывод №1 — Земля.

Вывод подключается к минусу питания или к общему проводу схемы.

Вывод №2 — Запуск.

Этот вывод является одним из входов компаратора №2. При подаче на этот вход импульса низкого уровня, который должно быть не более 1/3 напряжения питания, происходит запуск таймера и на выводе №3 появляется напряжение высокого уровня на время, которое задается внешним сопротивлением Ra+Rb и конденсатором С. Данный режим работы называется — режим моностабильного мультивибратора. Импульс, подаваемый на вывод №2, может быть как прямоугольным, так и синусоидным и по длительности он должен быть меньше чем время заряда конденсатора С.

Вывод №3 — Выход.

Высокий уровень равен напряжению питания минус 1,7 Вольта. Низкий уровень равен примерно 0,25 вольта. Время переключения с одного уровня на другой происходит примерно за 100 нс.

Вывод №4 — Сброс.

При подаче на этот вывод напряжения низкого уровня (не более 0,7в) произойдет сброс таймера и на выходе его установится напряжение низкого уровня. Если в схеме нет необходимости в режиме сброса, то данный вывод необходимо подключить к плюсу питания.

Вывод №5 — Контроль.

Обычно, этот вывод не используется. Однако его применение может значительно расширить функциональность таймера. При подаче напряжения на этот вывод можно управлять длительностью выходных импульсов таймера, а значит отказаться от RC времязадающей цепочки. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в и до напряжения питания. Соответственно на выходе получится FM модулированный сигнал.

Если этот вывод не используется, то его лучше подключить через конденсатор 0,01мкФ к общему проводу.

Вывод №6 — Стоп.

Этот вывод является одним из входов компаратора №1. При подаче на этот вывод импульса высокого уровня (не менее 2/3 напряжения питания), работа таймера останавливается, и на выходе таймера устанавливается напряжение низкого уровня. Как и на вывод №2, на этот вывод можно подавать импульсы как прямоугольные, так и синусоидные.

Вывод №7 — Разряд.

Этот вывод соединен с коллектором транзистора Т1, эмиттер которого соединен с общим проводом. При открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор закрыт, когда на выходе таймера высокий уровень и открыт, когда на выходе низкий уровень.

Вывод №8 — Питание.

Напряжение питания таймера составляет от 4,5 до16 вольт.

Таймер может работать в двух режимах: моностабильный мультивибратор и генератор прямоугольных импульсов.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле: t=1,1*R*C.

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

  1. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
  2. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

  • подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
  • пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке. В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1. Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам:

Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7

Схема работает следующим образом. В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 UПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

Реле времени на 555 таймере своими руками

31.08.2012 Электронная техника

В видеоуроке канала «самоделки и Обзоры посылок от jakson» будем собирать схему реле времени на базе микросхемы таймера на NE555.  Весьма несложная — мало подробностей, что будет очень просто спаять все собственными руками. Наряду с этим многим она будет нужна.

Радиодетали для реле времени

Пригодится сама микросхема , два несложных резистора ( один переменный, один полярный), конденсатор на 3 микрофарада, неполярный конденсатор на 0,01 мкф, транзистор КТ315, диод практически любой, одно реле. Напряжение питания устройства будет от 9 до 14 вольт. Приобрести радиодетали либо готовое собранное реле времени возможно в этом китайском магазине.

Плагин на Google Хром для экономии в нём: 7 процентов с приобретений возвращается вам.

Схема весьма несложная.

Схема реле времени на 555 таймере

Любой ее сможет осилить, при наличии нужных подробностей. Сборка на печатной макетной плате, что окажется все компактно. В итоге часть платы нужно будет отломать. Пригодится несложная кнопка без фиксатора, она будет активировать реле. Кроме этого два переменных резистора, вместо одного, что требуется в схеме, потому, что у мастера нет нужного номинала.

2 мегаома. Последовательно два резистора по 1 мегаому. Кроме этого реле, напряжение питания 12 вольт постоянного тока, пропустить через себя может 250 вольт, 10 ампер переменного.

По окончании сборки в итоге так выглядит реле времени на базе 555 таймера.

Все оказалось компактно. Единственное, что визуально портит вид, диод, потому, что имеет такую форму, что его нереально впаять в противном случае, потому, что у него ножки намного шире, чем отверстия в плате. Все равно оказалось достаточно хорошо.

Проверка устройства на 555 таймере

Удостоверимся в надежности отечественное реле. Индикатором работы будет светодиодная лента. Так же подсоединим мультиметр. Удостоверимся в надежности — нажимаем на кнопку, загорелась светодиодная лента. Напряжение, которое подается на реле — 12,5 вольт. Напряжение на данный момент по нулям, но из-за чего то горят светодиоды — наверняка неисправность реле.

Оно старое, выпаяно из ненужной платы.

При трансформации положения подстроечных резисторов мы можем регулировать время работы реле. Измерим большое и минимальное время. Оно практически сразу же выключается. И большое время.

Прошло около 2-3 мин. — вы сами видите.

Но такие показатели лишь в представленном случае. У вас они смогут быть другие, потому, что зависит от переменного резистора, что вы станете применять и от емкости электроконденсатора. Чем больше емкость — тем продолжительнее будет трудиться ваше реле времени.

Заключение

Увлекательное устройство мы сейчас собрали на NE 555. Все трудится превосходно. Схема не весьма сложная, без неприятностей многие ее смогут осилить. В Китае продаются кое-какие аналоги аналогичных схем, но увлекательнее собрать самому, так будет дешевле.

Использование подобному устройству в быту сможет отыскать любой. К примеру, уличный свет. Вы вышли из дома, включили уличное освещение и через какое-то время оно само выключается, именно, в то время, когда вы уже уйдете.

Смотрите все на видео про сборку схемы на 555 таймере.
