Настройка пульта для rgb

Что это такое?

Следует сказать, что для одноцветной ленты какой-либо контроллер не нужен. Ее просто подключают к источнику питания, что обычно используется для 12-вольтных устройств. Если лента может работать с большим напряжением, то следует подобрать соответствующий источник энергопитания. Самыми распространенными будут модели для 12 вольт (+ 220) и для 24 В. Есть, конечно, варианты, что вообще подключаются в сеть напрямую, но в вариации RGB их не существует.

На ленте располагается 3 светодиодных ряда, что различаются по цвету, либо 3 цвета сделаны как отдельный кристалл в едином корпусе, например, вариант 5050:

• зеленый;
• синий;
• красный.

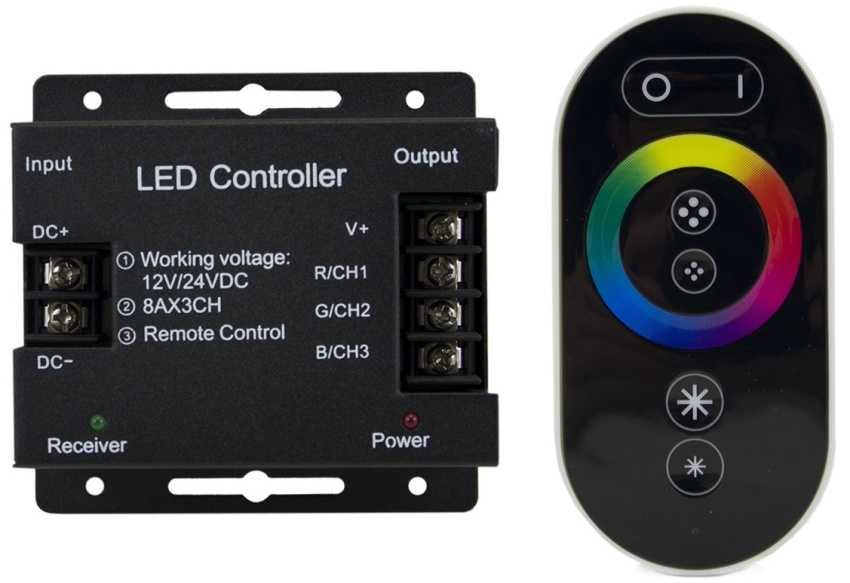

Отметим, что контроллеры могут иметь разное исполнение, в том числе герметичное. Поэтому они обладают различными показателями защищенности от воздействия воды и пыли. Никаких переключателей и клавиш на контроллере нет. Поэтому обычно такое устройство для диодной ленты поставляется с пультом дистанционного управления. Подобный ИК-контроллер – это отличное решение для управления лентами на основе светодиодов различного типа.

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

1. стационарным выключателем;
2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

• радиопередатчика, расположенного внутри малогабаритного пульта;
• радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Так называют устройство, имеющее в своем составе блоки:

• питания:
• приема радиосигналов;
• логики;
• коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

1. контроллера;
2. пульта;
3. источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Особенности систем ДУ

Бытовые выключатели с пультом ду, работающие с применением ик излучения, отличаются следующими конструктивными особенностями:

• Управляемые дистанционно выключатели устанавливаются в разрыв линии, питающей цепи освещения;
• В качестве таких устройств, как правило, используются стандартные модули типа BM8049M или подобные им схемы;
• Для управления их работой могут применяться обычные пульты от телевизионных приёмников определённых марок (данная опция должна указываться в инструкции этого аппарата).

При необходимости включения освещения на приёмно-коммутирующий блок сначала наводится диодный излучатель пульта управления, а затем нажатием особо выделенной кнопки посылается команда на запоминание этой функции.

Блок-схема управления с пульта

Полезное замечание. Основной недостаток систем с ик излучением – необходимость в очень точном наведении пульта на приёмник, поскольку эти системы функционируют только в границах прямой видимости.

Добавим к этому не очень большую дальность действия излучателя, увеличить которую в ряде случаев удаётся за счёт установки дорогостоящих ретрансляторов.

Гораздо удобнее и практичнее использовать выключатель с дистанционным управлением, работающим в диапазоне радиоизлучений, передаваемых с пду на приёмник со встроенным в него контроллером.

Использование радиоканала для управления современным световым оборудованием намного целесообразнее по следующим соображениям:

• Появляется возможность управлять системой коммутации освещения не только ПДУ, но также и с персонального компьютера, планшета, мобильного телефона и других подобных им электронных устройств;
• В этом случае радиус действия радиоканала существенно увеличивается и достигает при отсутствии препятствий 100 метров (15-25 метров при их наличии);
• В данной ситуации допускается установка специальных усилителей сигнала на приёмной стороне.

Обратите внимание! Для систем управления на инфракрасных лучах, работающих в высокочастотном диапазоне, использовать усилители для дистанционного включения освещения будет слишком неэкономично. Система управления выключателем с ду по радиоканалу состоит из следующих основных частей:

Система управления выключателем с ду по радиоканалу состоит из следующих основных частей:

• Переносной пульт;
• Питающий аккумулятор;
• Контроллеры управления (выключатели), входящие в состав исполнительного модуля (который, в свою очередь, интегрируется в линию нагрузки).

Оконечный модуль с контроллером, как правило, монтируется непосредственно в стакане люстры, в расположенной неподалёку от неё распределительной коробке или в пластиковом корпусе розетки (смотрите фото ниже).

Установка выключателя в розетке

Благодаря такому размещению исполнительная часть системы оказывается надёжно скрытой от посторонних глаз и не нарушает общий порядок монтажной проводки в замкнутом пространстве комнаты.

Управление RGB лентой с помощью контроллера

RGB-контроллер — это один из вариантов устройств, с помощью которых можно осуществить управление лентой. Без него можно смело обойтись, если владельцу не нужен динамичный эффект с бегающими огоньками. Для статичного явления подойдет светодиодная полоска без контроллера.

Что делает регулятор:

• смешивая 3 основные цвета — красный, зеленый, синий — получает новые оттенки;
• увеличивает или уменьшает яркость;
• включает и выключает устройство;
• некоторые модели позволяют хозяину самому создать программу свечения: светодиоды будут загораться и потухать с определенной периодичностью, заданные цвета станут переливаться с той скоростью, которую установит владелец.

Какие бывают контроллеры?

Задумав купить регулятор, вы должны сначала определиться с точными параметрами, которые будут у будущего аппарата. Если приобрести неподходящий прибор, в лучшем случае он просто не заработает, а в худшем — выведет из строя целую ленту.

Есть несколько классификаций, соединив воедино которые, человек получит идеальный портрет необходимого контроллера.

Регуляторы различаются по:

• способу управления;
• прошивке программы;
• выходной мощности — самое главное.

Также можно разделить аппараты на кнопочные и сенсорные. Выбрать встроенную программу можно при первом включении контроллера, некоторые модели предлагают хозяину самому создать режим переливания.

Подробнее о всех видах контроллеров читайте здесь

Управление RGB лентой — способы.

Без пульта ДУ;

Такие устройства отличаются крайне простым управлением и компактностью. Настраивается прибор только при первом включении. Дальше устройство работает на отрегулированных параметрах: уровне свечения, интенсивности светового потока, спектре цветов и программе переливания. Если владельцу не нужно часто перенастраивать полоску, ему можно обойтись контроллером без пульта управления.

Радио пульт;

Сигнал подается на расстоянии в 100 метров. Лента откликнется даже на команду, которая исходит из другой комнаты за закрытой дверью, так как сигнал проходит через стены, в отличие от инфракрасного луча.

ИК-пульт;

Управление на расстоянии до 10 метров проводится благодаря инфракрасному датчику при условии, что датчик не перегорожен посторонними объектами. У этих моделей есть множество функций, возможности которых доходят до управления каждым светодиодом. Пульты с инфракрасным датчиком в среднем дешевле других вариантов и, стоит заметить, очень распространены. Поэтому, потеряв или сломав свой аппарат, вы можете приобрести точно такой же в любом магазине или на радио рынке.

Wi-Fi;

Выполняет те же функции, что и прошлые аналоги. Отличие состоит в способе управления. Управление RGB лентой можно осуществлять с телефона, планшета, стационарного компьютера либо ноутбука. Производители предлагают установить специальные приложения на iOS или Android, с помощью которых можно отрегулировать оттенок каждого светодиода и периодичность переливания.

Звуковой;

Устройство реагирует на воспроизводимые звуки в полуавтоматическом режиме. При первой настройке прибора можно установить определенные шумы, на которые будет реагировать контроллер. Это может быть хлопок, стук, щелчок и так далее. Такими сигналами можно включать и выключать ленту. Также полоска может реагировать на ритм и темп, создавая эффект цветомузыки.

Подробнее о всех видах контролеров для управления RGB лентой здесь

Кнопочные и сенсорные

Пульты с кнопками — самый распространенный вид управления, появившийся на рынке еще десятки лет назад. Основное различие между кнопочными и сенсорными пультами заключается в привычности и более простой эксплуатации кнопочных приборов. Программа освещения устанавливается одной клавишей.

С помощью сенсорного кольца определяется нужный режим и цвет свечения. Хоть кнопочные регуляторы и привычнее для большинства старшего поколения, сейчас везде используются сенсорные технологии. Поэтому преимуществом будет комфортность использования, а недостаток — высокая цена по сравнению с аналогами.

Подключение светодиодной ленты более 5 метров.

Если вы хотите, чтобы устройство проработало как можно дольше, не используйте последовательное подключение мощных светодиодных лент более 5 метров.

Светодиоды на конце потускнеют, а светодиоды в начале станут подвергаться увеличенной нагрузке, что поспособствует скорейшему выводу их из строя.

Подключение контроллера к светодиодной ленте.

Существует 2 способа подключения:

• Параллельное подключение;
• Добавление RGB-усилителя.

Эти 2 способа можно комбинировать для достижения более качественной подсветки.

В варианте с параллельным подключением вторая лента также присоединяется к RGB-контроллеру или к проводам, соединяющим первый отрезок ленты и контроллер. Необходимо учесть, что общая мощность всех RGB-осветителей не должна превышать мощность блока питания и контроллера. Освещение больших пространств, реализуемое с помощью параллельного подключения, требует использования мощных блоков питания и контроллеров, которые создают назойливый шум.

Можете ознакомиться со схемой:

Подключение контроллера к светодиодной ленте. Второй вариант.

заключается в присоединении усилителя к концу первой части ленты, что усилит сигнал управления. Он запитывается от БП. С помощью RGB-усилителя можно обеспечить энергией светодиодную подсветку различной длины, используя лишь один контроллер.

Подключение контроллера к светодиодной ленте

Подключение контроллера лучше осуществлять с помощью разъемов для монтажа RGB-ленты, потому что это быстрее и проще в ремонте, чем соединение с помощью пайки. Чтобы добавить отрезок достаточно надеть коннектор на конец ленты соответственно цепям. По схеме (клемма на блоке – контактный пятачок на ленте).

• Red-R;
• Green-G;
• Blue-B;
• +Vout-+Vin.

Многоцветная лента использует для питания общий плюс, а управление ведется по минусовой шине.

Контроллер может быть многозональным, это значит, что на нем предусмотрено управление более чем одной световой зоной. Вы можете подключить несколько различных участков и управлять ими независимо. В таком случае соединение будет аналогичным вышеописанному однозонному, только повторяется для каждой зоны соответственно. Некоторые модели подсоединяются к БП не через клеммные колодки, а круглым разъемом «папа», естественно, на блоке питания должно быть такое же гнездо, но типа «мама» или наоборот.

0%

На 24 В.

На 12 В.

Зависит от конструкции.

На 36 В.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Можно, если создаваемого ею светового потока для этого достаточно.

Нельзя – можно испортить глаза.

Нельзя – она очень слабо светит.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту погружать в воду?

Можно – она питается низким напряжением.

Можно, если она имеет герметичное исполнение (IP67 и выше).

Категорически нельзя.

Верно! Не верно!

Продолжить »

RGB лента состоит из разноцветных или трехцветных светодиодов?

Трехцветных.

Зависит от конструкции – может быть и так, и так.

Разноцветных, установленных поочередно.

Верно! Не верно!

Продолжить »

Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не нарушить схему питания группы светодиодов.

Чтобы не вызвать короткое замыкание.

Чтобы не испортить всю ленту.

Верно! Не верно!

Продолжить »

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Предыдущие светодиоды забирают все напряжение.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

  Перепройти тест!

Предыдущая
Светодиодная лентаПодключение и управление светодиодной лентой к arduino
Следующая
Светодиодная лентаКак подключить светодиодную ленту и не допустить ошибок

Спасибо, помогло!Не помогло

Разновидности SPI лент

Адресные Spi ленты «Бегущий огонь» способны создавать завораживающие световые эффекты, благодаря чему хорошо привлекают внимание. Это объясняет их популярность и широкую сферу применения

В зависимости от дизайнерской идеи такие LED ленты устанавливают по отдельности или в комплектах.

«Бегущий огонь» часто используется при создании световых композиций, которые должны притягивать взгляд к рекламным вывескам, витринам, мероприятиям и т. п. Динамические эффекты смены цветов применяют для выделения информации, акцента на разноуровневых поверхностях, создания светящихся фигур, оформления интерьера, ландшафтной декоративной подсветки и пр.

Перед тем, как выбрать светодиодную ленту «Бегущий огонь», важно точно представить условия использования. В зависимости от целей применения определяют основные параметры подсветки:

• напряжение – 5, 12, 24 В;
• цвет свечения – обычно в продаже представлены платы с многоцветными RGB диодами, менее популярны адресные ленты белого свечения (холодного, теплого или дневного);
• степень защиты – имеются модификации с классом защиты от ip20 до ip66;
• разновидность встроенного чипа – определяет функции и возможности LED-ленты.

Выбор контроллера для RGB ленты

Подбор устройства управления зависит от трех факторов:

• Мощность. Рассчитывается так же, как необходимая мощность БП – по общему количеству подключаемых устройств. Иногда, как при выборе БП, целесообразно приобрести не один мощный RGB-контроллер, а меньшей мощности и RGB-повторитель.
• Желаемого набора функций. Видов управляющих устройств очень много, но, например, для подсветки товара в витрине или аквариума не нужен прибор с большим количеством световых эффектов, а для дополнительного освещения комнаты желательны включение по таймеру или светомузыка.
• Дистанционное управление. Так же, как и при выборе функций, иногда это необходимо, а в других ситуациях это зря потраченные деньги.

При подборе эти моменты учитываются, чтобы не приобретать слишком дорогой прибор, и при этом его возможности были вполне достаточны.

Виды контроллеров

Контроллеры для управления светодиодными лентами RGB существуют разных типов: от самых простых, кнопочных, до оснащенных микропроцессорами и Wi-Fi.

Обычные устройства могут только выбрать определенный цвет и обеспечить несложные световые эффекты. Используются для подсветки витрин магазинов и других мест.

Более сложные модели можно программировать на изменение цвета и эффектов по таймеру. Они могут иметь разъем под flash-память и реагировать на освещенность в комнате и на улице. Существуют также bluetooth-контроллеры, с соответствующим пультом.

Самые сложные устройства могут подключаться к системе «умный дом».

Большинство полос имеют пульт дистанционного управления. Он бывает:

• на кнопках;
• инфракрасным;
• на радиосигналах;
• управление по Bluetooth;
• управление по Wi-Fi.

Два последних могут заменить iPhone или мобильный телефон с Андроидом.

Кроме обычных контроллеров, есть самодельные устройства, работающие на основе микропроцессорной платы Ардуино. Такие самоделки управляют простыми или чиповаными светодиодами, создают световые или цветомузыкальные эффекты. К Arduino-controller также подключаются датчики движения или освещенности.

Режимы работы контроллера RGB

Светодиоды в лентах устанавливаются двух типов:

• простые, управление которыми осуществляется изменением питающего напряжения одновременно по всей длине;
• чипованные, с цифровым управлением цвета каждого диода в отдельности.

Соответственно, контроллеры работают в двух режимах – аналоговом и цифровом. Это разные типы устройств и они не взаимозаменяемые.

Виды и особенности управления светорегуляторов

По конструкционным особенностям их можно разделить на такие варианты:

• модульные — приборы такого типа монтируются в распределительных шкафах;
• моноблочные — устанавливаются в монтажную коробку вместо выключателя.

По способу управления системой освещения диммеры делятся на:

1. Прибор с отдельной кнопкой включения света и колесом для регулировки освещенности.
2. Сенсорные. Регулировка яркости светодиодной ленты производится прикосновением к сенсорам на панели либо с помощью пульта ДУ.
3. С ручкой на поворотно-нажимном механизме. Включение осуществляется нажатием на орган управления, а установка необходимого уровня освещенности — поворотом в ту или иную сторону.
4. Поворотный. Практически такой же, но имеет отличие в том, что включение и регулирование производится поворотом ручки.
5. Устройства с клавишами. Изменение уровня освещенности достигается путем нажатия на клавишу.
6. Дистанционные. Управляются при помощи пультов дистанционного управления.
7. Акустические. Приводятся в действие при помощи хлопков или команд, подаваемых голосом.
8. Многоканальные приборы. Помогают управлять освещением сразу в нескольких точках помещения. Например, при необходимости выделить какие-либо участки комнаты путем добавления уровня освещения и одновременно понизить яркость на других. Как правило, оснащаются беспроводным или дистанционным управлением через ДУ или при помощи телефона.

Что нам потребуется для подключения RGB ленты

На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.

RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее

Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.

Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).

При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.

Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:

Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).

1. Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.

Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.

Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения

Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.

Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.

Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.

Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.

Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.

1. Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
2. Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.

Нюансы выбора

Если говорить о выборе контроллера для лент типа LED, то первый аспект, на котором следует остановиться – напряжение. Его значение должно быть идентичным тому, что присутствует у источника питания, ведь речь идет о напряжении коммутируемого типа. Не стоит подключать программируемый контроллер к цепи на 24 В. Работать, конечно, с таким блоком питания устройство возможно и будет, но недолго. Либо же он попросту сгорит сразу.

Второй важный параметр, по которому следует выбирать программируемый контроллер, – ток. Здесь следует четко понять, какой конкретно длины будет лента, и произвести подсчет тока, который она будет потреблять. К примеру, лента самого распространенного типа 5050 потребуется на 100 сантиметров около 1,2-1,3 ампера.

Важный момент, который также поможет подобрать модель рассматриваемого типа устройств, – маркировка. Обычно она имеет такой вид, как например: DC12V-18A. Это значит, что модель контроллера имеет 12 вольт напряжения на выходе и выдает ток до 18 ампер

Данный момент также требуется принимать во внимание, когда осуществляется выбор

Кстати, если по каким-то причинам приобрести программируемый контроллер на требуемый уровень тока не получается, то можно применить усилитель.

То есть он осуществляет усиление контроллерного сигнала, чтобы была возможность подключить большее количество осветительных устройств при помощи дополнительного источника питания. Это особенно будет востребовано при необходимости установки очень длинной инсталляции, и такое решение даст возможность не только сэкономить провод, но и снизит затраты времени на разведение силовых линий, ведь дополнительный источник энергопитания работает от сети 220 вольт.

Следует добавить, что все части цепи должны подбираться по одинаковому току и напряжению, а ток потребления не может быть больше тока, что выдает источник энергопитания и контроллер.

Последний момент, на который требуется обратить внимание при подборе, – исполнение корпуса. Следует четко понимать, где будет монтироваться прибор

Если это будет делаться, скажем, в комнате, где нет повышенной влажности и температур, то нет смысла покупать модели блоков питания и контроллеров, которые отличаются герметичностью и устойчивостью к воздействию влаги.

Принцип работы

Для установления прямого канала связи между аппаратурой передатчика и приёмника необходимо соблюдение следующих важных условий:

• В пульте управления должен быть предусмотрен встроенный генератор ик или радиодиапазона с возможностью кодирования передаваемой посылки (её модуляцией сигнала тем или иным способом);
• На ответной стороне устанавливается приёмник или дистанционный переключатель освещения, способный принять, усилить и расшифровать поступивший сигнал, а затем направить декодированную команду на соответствующее исполнительное устройство;
• Для питания передающего устройства потребуется автономный источник, в качестве которого обычно используются малогабаритные элементы или аккумуляторы (смотрите фото).

Элементы питания для пульта

При принятии решения о самостоятельном изготовлении системы ДУ важно определиться с типом излучения (ик или радиосигнал), которое будет использоваться для передачи сигнала на дистанционный переключатель. Важно! От этого выбора будет зависеть не только размер предстоящих издержек, но и эффективность работы системы управления, изготовленной своими руками

Важно! От этого выбора будет зависеть не только размер предстоящих издержек, но и эффективность работы системы управления, изготовленной своими руками

Как выглядит схема люстры с пультом управления: схема конструкции и технология подключения

Процесс подключения люстры с пультом достаточно простой. Однако технология зависит от нескольких факторов:

• рабочего диапазона системы;
• типа используемых ламп;
• места размещения люстры.

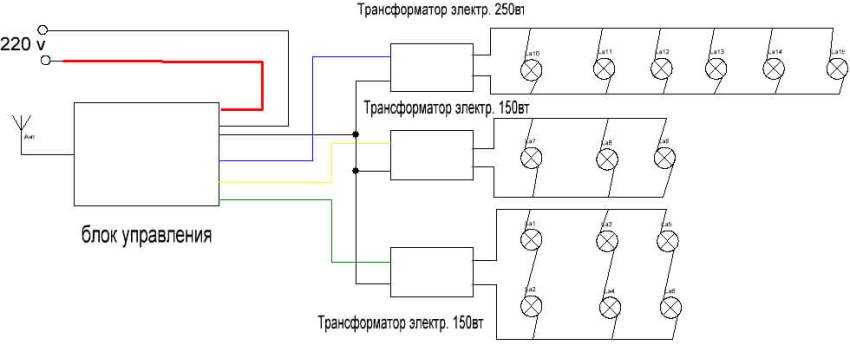

Схема подключения люстры с дистанционным управлением

При этом способ крепления проводов выполняется по стандартной схеме. Для этого может быть использована DIN-рейка или специальный металлический крюк. Производители прилагают к каждой модели инструкцию по монтажу, поэтому вникнуть в особенности этого процесса сможет каждый.

Дистанционные системы могут использовать в качестве рабочего диапазона пульта для люстры 3 канала:

• радиоволновой;
• инфракрасный;
• интернет и мобильная связь.

Сборка дистанционной системы управления зависит от того, насколько правильно подобрано место монтажа контроллера, которым осуществляется прием сигналов, идущих от стационарного выключателя или пульта.

В люстрах с ПДУ зачастую применяется последовательное соединение, при котором выход из строя одного элемента, влияет на работу последующих

Контроллер преобразует сигнал и выполняет команду:

1. Включение ламп по группам.
2. Настройка яркости освещения.
3. Активация функции поиска пульта.

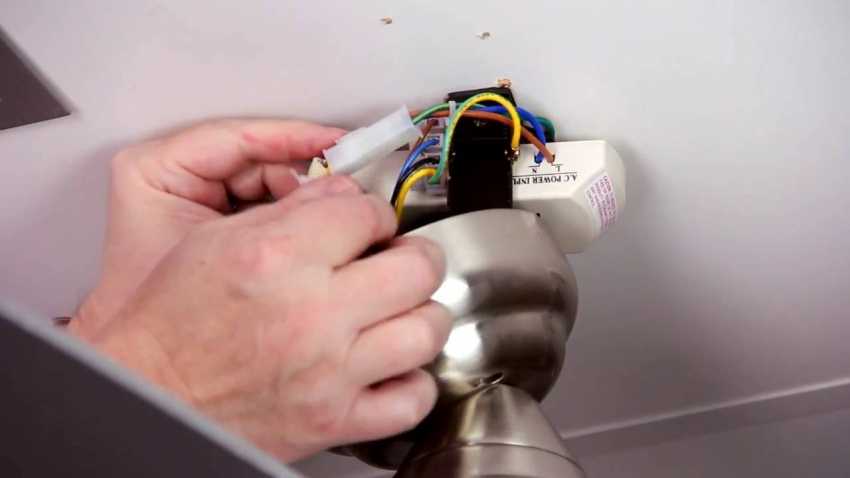

Производители прилагают к каждому контроллеру электрическую схему с указанием расцветки проводов и места их соединения. В процессе сборки рекомендуется следовать этой инструкции.

Полезный совет! Если контроллер имеет компактные размеры, оптимальным местом для его установки станет декоративный колпак в конструкции люстры. Он предназначен для маскировки зоны подключения проводов на потолочном основании.

Пульт и контроллер созданы для совместной работы друг с другом, они настроены на одну общую частоту и, кроме того, используют специально созданный под них алгоритм шифрования радиосигналов

Порядок подключения люстры с пультом управления

Процесс подключения осветительного прибора с дистанционным управлением практически не отличается от монтажа обычной люстры

Очень важно, чтобы подпитка осуществлялась строго от предназначенных для этих целей контактов с соответствующей полярностью. Иначе существует риск того, что лампы не включатся или испортятся

Установка люстры с пультом управления осуществляется так:

1. Монтаж рейки или крюка для крепежа люстры на потолке.
2. Отключение питания с кабеля на потолке и поиск фазного провода.
3. Подключение нулевого и фазного провода к соответствующим клеммам.
4. Фиксация люстры на крепежной планке.
5. Установка абажуров.
6. Установка источников света – лампочек.
7. Подача напряжения и проверка подключения.

Методика крепления люстры к потолку остается прежней: крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус

Если люстра имеет объемную и тяжелую конструкцию, следует использовать другой способ крепления. Такие приборы состоят из двух частей: массивного основания, где установлен трансформатор и регулирующая аппаратура, и внешней панели, усаженной декоративными патронами. В этом случае основание фиксируется на потолке с помощью 4-х дюбелей, после чего осуществляется подключение проводов питания. Затем монтируется внешняя панель с помощью декоративных болтов.

Выводы и полезное видео по теме

Первый ролик даст возможность человеку ближе познакомиться с регуляторами, узнать некоторые их особенности:

В следующем видеоматериале изложена информация позволяющая лучше разобраться в преимуществах дистанционного управления, понять, как оно выполняется:

Видеоролик поможет разобраться, как повысить функциональность светодиодных лент и узнать о преимуществах сенсоров:

Диммер, предназначенный регулировать яркость лент, — практичное устройство, способное существенно уменьшить расход электроэнергии в любом помещении, а также повысить в нем комфорт. Но для этого человеку необходимо сделать правильный выбор и не забывать о том, что нужный результат будет получен только при покупке качественного изделия.

Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото в расположенном ниже блоке. Расскажите о том, как подбирали диммирующее устройство для ленточной светодиодной подсветки в собственном доме/квартире. Не исключено, что ваши рекомендации будут полезны посетителям сайта.
