Все про нормы освещенности помещений

Что это такое интенсивность света

Определение параметров усложняется тем, что формула интенсивности света сложна в расчетах и не может использоваться как единственные показатель. Поэтому надо учитывать сразу несколько важных аспектов, чтобы получить данные, которые помогут определить соответствие освещения установленным параметрам. Дома можно исходить и из собственных предпочтений, чтобы создать комфортную обстановку. В рабочих помещениях надо четко соблюдать регламент, чтобы создать комфортные условия труда.


Подробное объяснение формулы расчета интенсивности света.

Интенсивность света – термин, который объединяет в себе световой поток, яркость, силу света, цветовую температуру и т.д. При этом каждую величину можно вычислить отдельно.

Какие бывают

Как упоминалось выше, люксметры бывают аналоговыми и цифровыми.

  • Аналоговые – не самые распространённые в современном мире. Аппарат стрелкой показывает полученное значение, которое нанесено на отградуированную в люксах шкалу. Такие аппараты просты и надёжны, но уступают в точности более современным.
  • Цифровой – результаты замеров выводятся на специальный дисплей.

По виду конструкции они делятся на моноблочные и с выносным датчиком.

  • Моноблок – когда датчик находится непосредственно на корпусе. Такой вариант удобен своей мобильностью и применяется для оперативных замеров. Однако, когда нужна более доскональная проверка, используют другой тип.
  • С выносным датчиком – фотоэлемент соединяется с расчётным блоком гнущимся проводом. Бывают такие моменты, когда нужно замерить освещённость в труднодоступном месте, да ещё и под разными углами и с разных направлений, тогда на помощь приходит именно этот прибор. Именно его чаще всего используют инспекторы охраны труда.

Что такое люмен и люкс

Любой источник света можно охарактеризовать силой излучаемого света. В международной метрической системе она измеряется в канделах (кд). Производной от канделы является величина, характеризующая непосредственно световой поток, — люмен, сокращенно — лм.

Световая отдача в конкретных цифрах описывает эффективность преобразования электрической энергии в световую и характеризует экономичность лампы. Чтобы получить только люмены, необходимо значение в лм/Вт умножить на значение мощности изделия в ваттах. Например, светоотдача 100-ваттной лампы накаливания составляет 15 лм/Вт. Значит теоретически она испускает свет в 1500 лм. В реальности всегда происходят потери в светосиле. В первую очередь, это обусловлено материалом самой лампы.

Рассмотрение движения световых волн в пространстве неизбежно приводит к возникновению понятия освещенности, потому что свет не светит сам в себя, он всегда направлен наружу от источника и делает другие предметы видимыми для человеческого глаза. Очевидно, что при этом он падает на поверхность определенной площади, отчего она становится освещенной.

Люкс — это единица измерения освещённости. Если световой поток в 1 люмен перпендикулярно и равномерно падает на участок поверхности единичной площади (1 м²), ее освещенность составит 1 люкс.

Абсолютное значение освещенности в люксах будет всегда кратно меньше значения светового потока в люменах для каждого конкретного источника света, так как связь между этими величинами обратно пропорциональна. Чем больше освещаемая площадь, тем характеристики освещенности хуже. Так, например, лампа накаливания в 1500 лм, помещенная в непрозрачный куб с площадью грани в 1 м², строго в его центре, то есть равноудаленно от всех его сторон, будет освещать всего 6 м² (4 боковые стороны по 1 м², 1 нижняя + 1 верхняя). Значит освещенность внутри такого куба составит:

1500 лм /6 м² = 250 лк.

Теперь пусть та же самая лампочка в люстре освещает квадратную — для удобства подсчета — комнату с длиной стены в 4 м. Это будет тот же куб с площадью каждой грани в 16 м², а общая площадь составит 96 м². При этом для чистоты подсчета лампочку следует подвесить в центре комнаты на отметке в 2 м от пола и потолка. Тогда освещенность в каждой точке комнаты составила бы:

1500 лм/96 м² = 15,625 лк.

На практике так никто не делает, максимальная длина подвеса люстры составляет всего 0,5 м. Ориентируясь на визуальные ощущения, человек почувствует, что непосредственно под лампочкой света больше, чем в углах комнаты, а лучше всего освещена небольшая площадь на потолке в месте крепления светильника при условии, что его конструкция открыта сверху.

В быту, кроме светосилы, на освещенность поверхности влияют следующие факторы:

  • расстояние до источника света;
  • расположение источника света;
  • его форма;
  • угол падения света (поворот и наклон цоколей);
  • кривизна самой поверхности;
  • изменение пространственных характеристик;
  • отражающие свойства поверхности (например, черную бархатную поверхность и зеркала следует освещать по-разному).

Поэтому на практике теоретические подсчеты бесполезны, и для измерения освещенности пользуются люксметром.

Понятие освещенности

Световой поток измеряется в специальных лабораторных условиях и самопроизвольно его определить невозможно. Поэтому СНиП учитывает величину освещенности, которую, в отличие от светового потока, каждый может измерить самостоятельно. Она представляет собой показатель отношения светового потока, измеряемого в люменах, к площади поверхности, на которую попадают фотоны. Угол падения при этом должен равняться 90°. Единица измерения освещенности — люкс (lux).

Единица освещенности поверхности

Давно уже установлена зависимость психологического и физического состояний человека от света. Если при слабом освещении происходит угнетение мозговых процессов, то при ярком свете они возбуждаются. Но в любом случае сетчатка глаза и ресурсы организма изнашиваются. При проектировании осветительных приборов определяют коэффициент запаса (КЗ), который должен учитывать вероятный спад освещенности установки. Для искусственного света в показателе предусматривается уменьшение яркости по причине износа оптических компонентов устройства и их естественного загрязнения. Коэффициент естественной освещенности снижается вследствие изменения отражающих свойств окружающих предметов.

Измерение освещенности проводится на рабочих местах вместе с определением уровня загрязненности, звуковых колебаний, электромагнитного излучения, а на некоторых производствах и гамма излучения

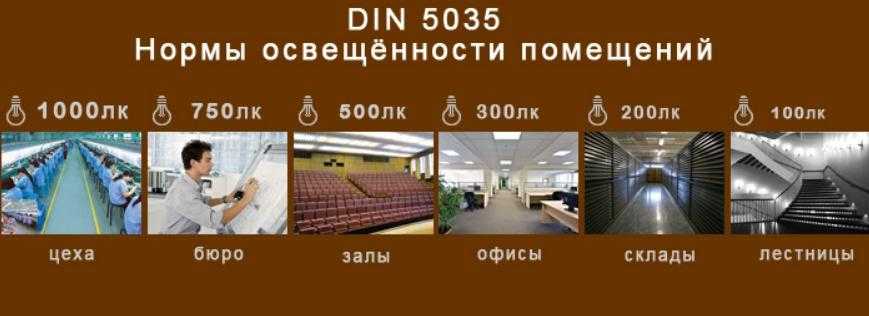

Важность знания этих параметров трудно переоценить при создании оптимальных условий труда, и все они соответствуют санитарным правилам и нормам. Например, освещенность должна быть:

  • в рабочем кабинете — 300 лк;
  • в офисе для постоянной работы с компьютером — 500 лк;
  • для технических и конструкторских бюро — 750 лк.

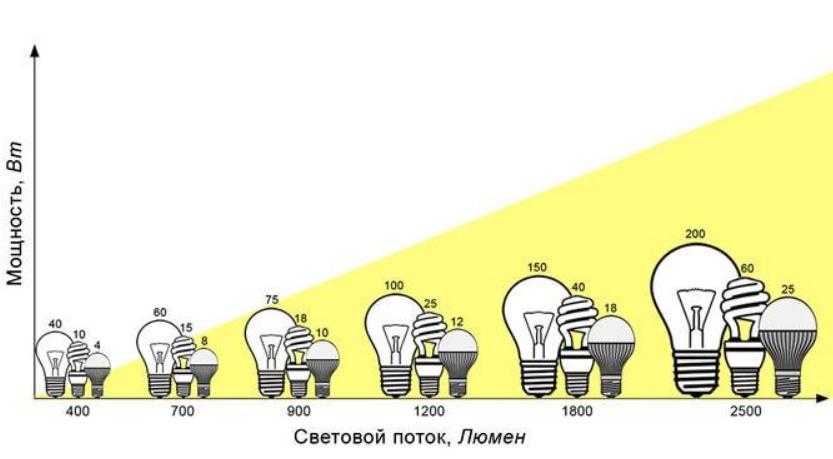

Сколько люменов в 1 Вт лампочки

Проще всего использовать таблицу люменов для самых распространенных видов ламп и вариантов их мощности. Разновидностей не так много, поэтому можно быстро сориентироваться и подобрать оптимальное значение. Все данные усреднены, так как значения могут меняться в зависимости от особенностей конструкции и производителя.

Световой поток в Лм Лампы накаливания (Вт) Светодиодные варианты (Вт) Люминесцентные лампы (Вт)
200 20 2-3 5-7
400 40 4-5 10-13
700 60 8-10 15-16
900 75 10-12 18-20
1200 100 12-15 25-30
1800 150 18-20 40-50
2500 200 25-30 60-80


Чем выше мощность лампы – тем больше световой поток, это правило действует для всех видов.

Лучше всего изучать информацию на упаковке, там обычно есть точные данные, от которых можно отталкиваться. Соотношение может меняться, так как сейчас появляются новые типы диодов с увеличенной яркостью, которые намного эффективнее, но при этом потребляют меньше электроэнергии.

Если нет данных, сколько люмен в лампе накаливания 100 Вт, что бывает часто, можно самостоятельно провести вычисления. Даже если таблицы не окажется под рукой, несложно запомнить соотношение. В 1 ватте мощности примерно 12 люмен светового потока. Используя эту информацию не составит труда определить показатели для вариантов любого типа. Фактические цифры могут отличаться, но несущественно. Обычно изделия с нитью накала берутся с запасом по яркости в 20-30%, чтобы исключить любые проблемы.

Определить люмены в светодиодных лампах намного сложнее. Тут все зависит от вольтамперных характеристик используемых диодов, а также от типа рассеивателя, расположения элементов и системы охлаждения. Поэтому надо изучить информацию на упаковке или во вкладыше при его наличии. Обычно у этого типа ламп есть все необходимые данные

Но при этом важно помнить, что фактические значения могут отличаться от заявленных, особенно у дешевых изделий. Поэтому стоит приобретать изделия известных фирм, которые хорошо зарекомендовали себя


Показатели светодиодной лампы во многом зависят от ее конструкции.

Чтобы узнать соотношение Лм в светодиодных лампах и других типах изделий, проще всего использовать таблицу из этого раздела. С ее помощью можно быстро сориентироваться, чтобы понять, какая мощность светодиодного варианта нужна вместо лампы накаливания или люминесцентной.

Определить показатели на глаз сложно, так как яркость может восприниматься по-разному в зависимости от высоты расположения светильника. Также на показатели влияет цвет стен, пола и потолка, в зависимости от этого меняется отражение света. Измерить люмены в лампах проще всего с помощью люксометра, так называется специальное приспособление, которое показывает фактическую освещенность в люксах.

Замеры производятся в нескольких местах помещения, так как значение имеет не только яркость, но и равномерность освещения. Для жилых комнат нужно проверять показатели на уровне пола, для офисов и производств измерения делают на рабочих поверхностях. Так можно быстро проверить, соответствуют ли указанные данные фактическим показателям.

Требования к процедуре

Стандартные принципы указывают, что уровень искусственной освещенности и коэффициент его пульсации следует замерять исключительно в темное время суток (за исключением помещений, не оборудованных внешними окнами). Этот положение призвано исключить искажающее влияние солнечного света на получаемые результаты. Однако проблемой часто является ограниченность доступа на ряд объектов и помещений в нерабочее время; кроме того, использовать светонепроницаемые конструкции не всегда получается, прежде всего это характерно для зданий со значительными площадями остекления.

Единственным выходом становится вычитание заведомо известного натурального светового фона из общего уровня освещенности, показываемого точными приборами. При этом обязательно следят за тем, чтобы на протяжении всего времени измерения световая обстановка была максимально стабильна (в том числе заботятся об исключении перемещения людей, транспорта и движения механизмов, их отдельных частей вблизи точек замера).

Приборы для измерения уровня освещенности

Прибор, которым измеряются показатели освещенности, называется люксметром. Он может быть аналоговый или цифровой.

Световой поток падает на фотоэлемент, освобождая электроны, что вызывает проводимость тока. Его величина, которая отражается на шкале (градуированной в люксах), пропорциональна уровню освещенности фотоэлемента. Если люксметр аналоговый, результат виден по отклонению стрелки.

В цифровых люксметрах результат виден на ж/к дисплее. У большинства из них часть, которая измеряет показатель, отдельная, с дисплеем связана при помощи провода, пределы измерений регулируемые. Такая конструкция дает возможность измерить освещенность в местах, недоступных для аналогово люксметра.

Фотографы используют более точное оборудование:

  • экспонометры (измеряют освещенность экспозиции);
  • флешметры (применяются вместе с фотовспышками);
  • фотометры (сочетает в себе характеристики флешметра и экспонометра).

При выборе лампочек для светильников не стоит ориентироваться на один показатель. У светового потока множество характеристик, в последнее время одной из самых важных считается коэффициент пульсации.

Существуют приборы, позволяющие одновременно измерить освещенность, яркость и пульсацию. Они называются люксметром-пульсометром-яркомером. Свет улавливает фотоэлемент, результат виден на дисплее. Для определения коэффициента пульсации данные обрабатываются специальной программой, установленной на компьютер.

Самостоятельный расчет нужного количества света и осветительных приборов

Чтобы получить равномерную подсветку, нужно подсчитать общую мощность (электрическая или световая), количество ламп и светильников. Расчет нужно произвести с учетом следующих факторов:

  1. Тип помещения (спальня, санузел, кабинет).
  2. Высота потолка.
  3. Цветовая гамма стен, мебели и пола.
  4. Наличие зеркала.

Уровень освещения не квадратный метр зависит от функционального предназначения комнаты. То, что для спальни хорошо, то слишком тускло для гостиной или кухни, и наоборот.

Рассчитать количество света для определенной комнаты можно двумя способами:

  1. С учетом электрической мощности.
  2. По световой мощности.

Для каждого способа применяются разные нормативные значения, формулы, единицы измерения.

Расчет освещенности с учетом электрической мощности – это простой, но не очень точный метод. Чтобы его провести, нужно знать площадь комнаты и требуемое количество Ватт на метр квадратный. Для вычисления площади используйте формулу: S = а х b. Потом умножьте необходимое количество Вт на 1м² (в среднем этот показатель равен 20 Вт) на площадь. Для этого используется такая формула: Р (общая мощность) = S х р (номинальная мощность для 1м²).

Затем можно определить количество приборов для комнаты. Для этого поделите общую мощность на это значение для одного источника света. Например, если нужно осветить комнату, суммарная мощность которой 300 Вт с помощью ламп с нитью накала на 75 Вт, то проведите расчет: 300 : 75 = 4. То есть, для подсветки вам нужно 4 лампочки на 75 Вт.

Специалисты утверждают, что нормативный показатель 20 Вт не точный. Чтобы провести расчеты правильно, используйте отдельные значения для разных комнат: для гостиной – от 10 до 35 Вт, для кухни – от 12 до 40 Вт, для ванной – от 10 до 30 Вт, для спальни – от 10 до 20 Вт. Это данные для ламп с нитью накала

Если вы хотите использовать экономки, то обращайте внимание на упаковку, где указано какой по мощности обычной лампе соответствует данный прибор

Специалисты советуют проводить расчеты с учетом светового потока (Лм). Этот способ дает более точные результаты, хотя не все люди к нему привыкли. Чтобы узнать, сколько Люменов нужно на 1м², необходимо знать нормы освещенности для определенного помещения.

Допустим, нужно узнать сколько света потребуется для полноценного освещения личного кабинета. Согласно документации, этот показатель составляет 300 Лк, а площадь равна 30м². Чтобы вычислить количество Люменов на м², умножьте норму СПиН на площадь: 300 х 30 = 9000. То есть, результат составляет 9000 Лк. Исходя из этого, суммарный световой поток для всех осветительных элементов составляет 9000 Лм. Так вы узнали приблизительное количество Люмен на квадратный метр.

Далее необходимо включить в общую расчетную формулу коэффициент высоты комнаты. Если этот показатель составляет 2.7 – 3 м, то умножьте результат на 1.2, при 3.1 – 3.5 – 1.5, при 3.5 – 4.5 – 2. Тогда расчет будет выглядеть следующим образом: 300 Лк х 30 м² х 2 м = 18000 Лм. Потом нужно просто вычислить, сколько ламп обеспечат такую освещенность.

Люмен и ватт

В прошлом в нашей стране при выборе лампочки ориентировались на количество ватт, которые она потребляет. Чем из больше — тем лучше светил данный прибор. Сегодня, даже на отечественных просторах, все чаще мощность излучения ее измеряют в люменах. В связи с этим некоторые полагают, что лм и Вт — это величины одного рода, а значит, люмены в ватты и наоборот можно свободно переводить, как и некоторые другие единицы системы СИ.

Такое мнение не совсем верно. Дело в том, что обе рассматриваемые единицы измерения используются для разных величин. Так, ватт — это не световая, а энергетическая единица, показывающая мощность источника освещения. В то время как люмен показывает, сколько света излучаем конкретный прибор.

К примеру, обычная лампа накаливания, потребляющая 100 ватт, выдает свет в 1340 люменов. При этом более совершенная (на сегодняшний день) светодиодная ее «сестра» при потреблении всего 13 Вт выдает 1000 лм. Таким образом, получается, что светосила лампочки не всегда находится в прямой зависимости от количества и мощности поглощенной ею энергии. Важную роль в этом вопросе играет и используемое для освещения вещество в приборе. А значит, прямой зависимости между люменами и ваттами нет.

При этом данные величины действительно связаны между собою. Светоотдача любого источника света (взаимозависимость потребляемой энергии к выдаваемому количеству света) измеряется в люменах на ватт (лм/Вт). Именно эта единица является свидетельством эффективности того или иного осветительного прибора, а также его экономичности.

Стоит отметить, что при большой необходимости все же можно осуществить перевод люменов в ватты и наоборот. Но для этого нужно учитывать несколько дополнительных нюансов.

  • Характер источника света. Какая лампа используется в расчетах: накаливания, светодиодная, ртутная, галогенная, флуоресцентная и т.д.
  • Светоотдачу прибора (сколько потребляет ватт и какое количество люменов выдает при этом).

Однако чтобы не осложнять себе жизнь, для проведения подобных расчетов можно просто применять онлайн-калькулятор или скачать себе подобную программу на компьютер или другой прибор.

Что такое световой поток

В старые добрые времена, основным параметром по которому выбирали лампочку в прихожую, на кухню, в зал, была ее мощность. Никто никогда и не задумывался спрашивать в магазине про какие-то люмены или канделы.

Говоря простыми словами, световой поток – это количество света, которое дает светильник.

Однако не путайте световой поток светодиодов по отдельности, со световым потоком светильников в сборе. Они могут существенно отличаться.

Надо понимать, что световой поток это всего лишь одна из множества характеристик источника света. Причем его величина зависит:

от мощности источника

Вот таблица этой зависимости для светодиодных светильников:

А это таблицы их сравнения с другими видами ламп накаливания, люминесцентных, ДРЛ, ДНаТ:

Однако есть здесь и нюансы. Светодиодные технологии до сих пор еще развиваются и вполне возможен вариант, когда светодиодные лампочки одинаковой мощности, но разных производителей, будут иметь абсолютно разные световые потоки.

Просто некоторые из них ушли более вперед, и научились снимать с одного ватта больше люмен, чем другие.

Кто-то спросит, для чего нужны все эти таблицы? Для того, чтобы вас тупо не обманывали продавцы и производители.

На коробочке красиво напишут:

мощность 9Вт

светопоток 1000Лм

аналог лампы накаливания 100Вт

Но с такой мощностью вам и близко не будет хватать прежнего света. Начнете ругаться на светодиоды и технологии их несовершенства. А дело то оказывается в недобросовестном производителе и его товаре.

от эффективности

То есть, насколько эффективно тот или иной источник преобразует электрическую энергию в световую. Например, обычная лампа накаливания имеет отдачу 15 Лм/Вт, а натриевая лампа высокого давления уже 150 Лм/Вт.

Получается, что это в 10 раз более эффективный источник, чем простая лампочка. При одной и той же мощности, вы имеете в 10 раз больше света!

Измеряется световой поток в Люменах – Лм.

Что такое 1 Люмен? Днем при нормальном свете, наши глаза больше всего чувствительны к зеленному цвету. К примеру, если взять два светильника с одинаковой мощностью синего и зеленого цвета, то для всех нас более ярким покажется именно зеленый.

Длина волны зеленого цвета равна 555 Нм. Такое излучение называется монохроматическим, потому что содержит в себе очень узкий диапазон.

Конечно, в реалии зеленый дополняется и другими цветами, чтобы в итоге можно было получить белый.

Но так как чувствительность человеческого глаза максимальна именно к зелени, то и люмены привязали к нему.

Так вот, световой поток в один люмен, как раз таки и соответствует источнику, который излучает свет с длиной волны 555 Нм. При этом мощность такого источника равняется 1/683 Вт.

Почему именно 1/683, а не 1 Вт для ровного счета? Величина 1/683 Вт возникла исторически. Изначально, основным источником света была обычная свечка, и излучение всех новых ламп и светильников как раз таки и сравнивались со светом от свечи.

В настоящее время эта величина 1/683 узаконена многими международными соглашениями и принята повсеместно.

Это напрямую влияет на зрение человека.

Cветодиодные лампы мощность таблица, расчет мощности

Оснащение городской квартиры, загородного дома или приусадебной территории предполагает выбор определённого типа освещения, которое помогло бы, не только обеспечить жилые помещения комфортным светом, но и содействовать дизайну интерьеров и ландшафта, а также обеспечить безопасное передвижение по территории участка.

Производимые промышленностью светодиодные приборы, способны с успехом заменить традиционные лампы накаливания и потому их выбирает всё большее число собственников загородных помести.

Преимущества использования светодиодных приборов

Мощная светодиодная лампа позволит осветить помещения с высокими потолками, может быть использована в светильниках наружного освещения, способствовать ландшафтному дизайну.

Изготовители выпускают led лампы с цоколями Е40 или Е27, корпус которых,  обеспечен защитой IP64, что позволяет использовать подобные источники света при различных погодных условиях.

Очевидны преимущества данных осветительных приборов:

  • способствуют многократной экономии электрической энергии;
  • не требуют изменений проекта системы освещения и дополнительных расчётов;
  • при включении практически сразу демонстрируют предельную мощность;
  • не выделяют ультрафиолетового и теплового излучения;
  • не меняют цветовое свечение и интенсивность, со временем;
  • не производят мерцания, вредных выделений, шума.

При выборе того или иного источника света, принято руководствоваться основным параметром – мощностью лед ламп. Благодаря данной характеристике, не трудно высчитывать количество энергии, преобразуемой прибором  в свет, тем более что мощные светодиодные лампы обладают высоким уровнем эффективности.

Так, одинаковое свечение у LED лампочки, требующее 6 Вт, для иных осветительных приборов потребует 60-ти, потому, для создания одинакового уровня освещённости разным источникам необходимо различное количество энергии.

Светодиодные лампы большой мощности обладают:

  • достаточно крупными габаритами;
  • большим количеством светодиодов встроенного типа.

Так, лампы «кукуруза» превосходно зарекомендовали себя при использовании для освещения:

  • городских улиц;
  • парков;
  • территории дачных участков;
  • складских и производственных помещений с высокими потолками,

к тому же изготовители оснащают светодиодные лампы большой мощности встроенными линзами, что позволяет увеличить угол освещения до 140˚.

Мощность светодиодной лампы и другие характеристики

Использование светодиодных ламп позволит значительно сократить расходы на электроэнергию.  Простой расчёт, исходя из норм освещения и выбора определённых параметров освещённости, например, кухонного помещения позволит доказать это.

Так основными параметрами ламп различного типа являются:

  • мощность, измеряемая в Ваттах, то есть количество энергии потребляемое осветительным элементом;
  • цветопередача – оттенок света у источника излучения, измеряемая в Кельвинах;
  • световой поток – количество света отдаваемое светильником, который показывает эффективность источника,

так как, чем выше данная характеристика, тем результативнее прибор использует энергию.

Так, вольфрамовые лампы мощностью в 40 Вт имеют светоодачу 10, 4лм/Вт,

люминесцентные — 84 лм/Вт,

светодиодная лампа, мощность которой 40Вт — 86 лм/Вт.

Мощность светодиодных ламп для оснащения дома

Для расчёта потребуется такой показатель как освещённость — необходимый поток света на 1м², измеряемая в люксах. Таким образом: 1лк = 1лм х 1м².

Рассчитанные нормы собраны в документации СНиП, из которых можно сделать выписку и узнать необходимые параметры освещённости для  помещений различного назначения.

Кроме того, алгоритм расчёта освещённости позволяет разделить объём помещения на условные зоны, где нужен более интенсивный или умеренный свет и поместить в них соответствующие осветительные приборы.

Следовательно, для оснащения  комнат потребуется определённое количество осветительных приборов, с источниками определённой мощности. Соотношение экономичных светодиодных ламп с мощностью традиционных источников света даны в таблице:

Результат расчёта площади умноженный на необходимую освещённость в соответствии с нормативами СНиП позволяет определить мощность  параметр необходимых источников света в люменах и приобрести нужное количество приборов.

Промышленность выпускаются светодиодные элементы, которые не потребуют много усилий при установке, разработке и расчётах новой схемы но позволят обеспечить оптимальное освещение как внутри дома, так и на приусадебном участке, сэкономив на оплате за коммунальные услуги.

Приборы для измерения оптического излучения

Люксметры нового поколения «ТКА-Люкс»
(рис. 7) и «ТКА-ПКМ-31» являются в настоящее
время самыми востребованными и имеют
метрологические характеристики на уровне
приборов лучших мировых производителей
рабочих средств измерения. Диапазон измерения
освещенности в диапазоне 10–200000 лк
с погрешностью 6–8%.

Рис. 7. Внешний вид люксметра «ТКА-Люкс»

«ТКА-Люкс/Эталон» является первым российским
люксметром, метрологические характеристики
которого отвечают требованиям,
предъявляемым к рабочим эталонам. Он предназначен
для измерения освещенности в видимой
области спектра 380–760 нм, создаваемой
стандартными источниками оптического
излучения, расположенными нормально относительно
приемника. Люксметр предназначен
для практической реализации Государственной
поверочной схемы средств
из мерений световых величин в соответствии
с ГОСТ 8.023-2000. Этот прибор по точности
воспроизведения и передачи размеров единиц
силы света и освещенности обеспечивает метрику
прецизионных и рабочих средств измерений
и отличается временной стабильностью
и достоверностью. Допускаемая прибором
основная относительная погрешность измерения
освещенности не превышает 6,0%.

Разработанный комбинированный прибор
люксметр+яркомер «ТКА-ПКМ» (02) служит
для измерения освещенности (в диапазоне
10–200000 лк с погрешностью 8%) и яркости накладным
способом (в диапазоне 10–200 000 кд/м2
с погрешностью 10%) самосветящихся протяженных
объектов (рис. 8).

Рис. 8. Внешний вид прибора «ТКА-ПКМ» мод.0,2

Прибор отличается от традиционных яркомеров
отсутствием в схеме оптических элементов
(линзы, объектива), что значительно упрощает конструкцию и удешевляет стоимость
прибора при сохранении его точностных характеристик.

Для дистанционного определения яркости
протяженных источников разработан недорогой,
отвечающий современным метрологическим
и техническим требованиям прибор для
измерения яркости киноэкранов яркомер «ТКАЯР» (рис. 9), представляющий собой портативный
малогабаритный прибор с автономным
питанием, снабженный функцией запоминания
результата измерения (Hold). Наводка на измеряемый
объект осуществляется с помощью
лазерного прицела.

Рис. 9. Внешний вид яркомера «ТКА-ЯР»

Для упрощения конструкции прибора
в оптической схеме был применен нефокусируемый
объектив. Нерегулируемая фокусировка
на некоторое постоянное расстояние
повышает оперативность работы с прибором,
так как исключается одна из рабочих операций.
При этом не требуется вводить никаких поправок
к градуировке, поскольку показания
прибора пропорциональны яркости объекта
независимо от расстояния. Прибор имеет
следующие технические характеристики:

  • угол зрения — 1,0–1,5°;
  • диапазон измерения — 10,0–2000,0 кд/м2;
  • спектральная коррекция — 2,0%;
  • суммарная погрешность — 10,0%;
  • расстояние до измеряемого объекта —
    не менее 7,0 м.

Величина пульсаций

Известно, что практически все осветительные приборы излучают неравномерный световой поток, характеризующийся наличием небольших пульсаций. Данный эффект незаметен для обычного глаза, что не означает отсутствия его влияния на человеческое зрение. Опасность таких пульсаций заключается в том, что они не ощущаются напрямую, а косвенно воздействуют на психику человека. Это воздействие проявляется в виде пропадания сна, ощущения слабости в организме, а также в депрессии и определённом дискомфорте.

Для понимания того, что такое коэффициент пульсаций, достаточно знать, что он характеризует изменение светового потока, приходящегося на единицу площади за определённое время.

Для его расчета применяется очень простая формула, согласно которой нужно из максимальной величины освещённости в люксах (Лк) вычесть минимальное её значение и привести эту разницу к единице времени. После этого полученный результат делится на среднее значение этого параметра, а затем умножается на 100%.

Для случая специального освещения, используемого в режиме проведения протяжённых по времени зрительных операций, этот показатель не должен быть более 5%. Причём в составе сигналов пульсаций обычно учитываются гармоники с частотой до 300 Гц, поскольку более высокий диапазон не воспринимается глазом человека и никак не воздействует на его психику.

Измерение коэффициента пульсаций

Для измерения величины и частоты пульсаций используются достаточно простые и надёжные в эксплуатации светочувствительные приборы, относящиеся к группе пульсометров.

Пользуясь такими измерителями, можно определять следующие характеристики:

  • Уровень светимости излучающих поверхностей (мониторов, например) и других устройств искусственного света;
  • Степень освещённости того или иного объекта в границах обследуемого помещения;
  • Незаметные для глаза световые пульсации люстр и других бытовых приборов.

Принцип действия пульсометров и люксметров основан на применении того же фотоэлемента, реагирующего на изменения интенсивности светового потока с определённой частотой.

В заключение отметим, что все рассмотренные ранее характеристики должны измеряться с учётом окружающей обстановки. При этом необходимо иметь в виду, что на величину исследуемых параметров существенное влияние оказывает отражённый свет.

Почему мы являемся надёжными партнёрами

работает на рынке уже более 5 лет. За это время, мы выработали чёткий алгоритм предоставления услуг нашим клиентам и контроль их качества.

  • Мы заключаем официальный двусторонний договор
  • Используем только новейшее сертифицированное оборудование
  • Цена на наши услуги не меняется в процессе работ
  • Все сотрудники компании – квалифицированные специалисты узкого профиля
  • Выданные нами сертификаты и экспертные заключения признаются контролирующими органами

Мы работаем по всей Москве и Московской области в режиме 24/7. Закажите интересующую услугу любым удобным вам способом – на сайте или позвонив нам по телефону. Наши менеджеры подберут специалистов и они выедут на заказ в любое удобное вам время. Мы работаем даже поздно вечером или ночью, чтобы не мешать вашему бизнесу.

Сопутствующие услуги:

  1. Побелка помещения известью
  2. Замер уровня шума и вибрации
  3. Политика конфиденциальности
  4. Дезинсекция в Хотьково

Освещенность и требования стандартов

Там, где в дневное время недостаточно солнечного света, а также в вечерние и ночные часы, пользуются искусственными источниками. На предприятиях каждое рабочее место проходит аттестацию на соответствие допустимым санитарным нормам. В эти нормы укладывают и уровень освещённости. Неправильное освещение или его недостаток влияет на здоровье работников.

Основным нормативным документом, регламентирующим стандарты этого параметра, выступает СНИП 23-05-95 – это нормы, принятые к исполнению в 1995 году. Откорректированный его вариант в виде СП 52.13330.2011 от 20.05.2011 г. действует и поныне.

В перечне отражены границы степени освещённости для помещений:

  • производственных и складских;
  • рабочих площадок вне зданий;
  • жилых и общественных помещений;
  • уличного освещения населённых пунктов;
  • архитектурных подсветок;
  • витринной и рекламной иллюминации;
  • специального освещения.

Важно! Вреден как недостаток, так и избыток света. Яркие пятна люминесцентных реклам и витринных окон, выполненных с превышением требований, загрязняют световой фон улиц. Освещённость

Освещённость

Освещенность: показатели и определяющие факторы

Что такое свет, освещенность? Обыденное значение этих терминов понимает каждый взрослый и даже ребенок. Недостаток освещенности или ее избыток можно определить «на глаз» без прибора. Но подойдем к вопросу с другой, немного научной стороны.

Свет — необходимый фактор для нормальной жизнедеятельности человека. Работать без него очень проблематично, скорее даже невозможно. Освещенность – «количество», если можно так сказать, света, попадающего на единицу площади. Измеряется в люксах (lux). Чтобы не сильно вдаваться в физические составляющие понятия «освещенность», можно утверждать, что этот показатель характеризует достаточность или недостаточность поступления света, выраженное в цифрах.

Он зависит от следующих факторов:

  • количества источников света, расстояния до них;
  • мощности светового потока;
  • отражающей способности пола, стен, окружающих предметов.

По какому принципу осуществляется измерение освещенности с помощью люксометра? Прибор данного типа улавливает световые частицы (кванты) специальным датчиком — фотоэлементом. Далее энергия света в нем преобразуется в электрический ток, прибор измеряет его и выражает цифрами на дисплее.

Как определить освещенность

При недостаточном освещении человек намного быстрее устает, приходится постоянно напрягать зрение, что крайне нежелательно. Поэтому в СНиП установлены нормы для основных видов помещений, которых следует придерживаться при определении необходимой освещенности.


Уровни освещенности установлены для всех видов помещений.

В расчет принимается естественное освещение, но основное внимание уделяется искусственному свету, так как с его помощью можно создать оптимальные условия вне зависимости от погоды на улице. Ниже приведены основные значения для разных помещений:

  1. Офисы, в которых работают за компьютерами и оформляют документы – 300 Лк.
  2. Помещения для проведения чертежных работ – 500 Лк.
  3. Конференц-залы, переговорные комнаты – 200 Лк.
  4. Жилые комнаты и кухни – 150 Лк.
  5. Детские – 200 Лк.
  6. Рабочие кабинеты или зоны – 300 Лк.
  7. Учебные классы и аудитории – 400 Лк.
  8. Торговые залы – от 200 до 400 Лк в зависимости от специфики.

Для рабочих зон существуют особые нормы, поэтому там чаще всего используют дополнительные светильники, которые выделяют небольшую часть пространства.

Что касается определения освещенности, для этого используют прибор, который называется люксометр

С его помощью проводятся замеры в нескольких точках помещения, они указаны в СНиП, важно делать все правильно. Может проверяться не только общий показатель, но и освещенность определенной поверхности или оборудования, если нужно обеспечить особые условия при выполнении работы

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
