Что такое конденсатор, где применяется и для чего нужен

Общая концепция

Конденсатор состоит из двух проводящих обкладок и диэлектрика между ними. И все, больше ничего. С виду простая радиодеталь, но работает на высоких и низких частотах по-разному.
Обозначается на схеме двумя параллельными линиями.

Принцип работы

Эта радиодеталь хорошо демонстрирует явление электростатической индукции. Разберем на примере.

Если подключить к конденсатору постоянный источник тока, то в начальный момент времени ток начнет скапливаться на обкладках конденсатора. Это происходит за счет электростатической индукции. Сопротивление практически равно нулю.

Электрическое поле за счет электростатической индукции притягивает разноименные заряды на две противоположные обкладки. Это свойство материи называется емкостью. Емкость есть у всех материалов. И даже у диэлектриков, но у проводников она значительно больше. Поэтому обкладки конденсатора выполнены из проводника.

Основное свойство конденсатора — это емкость. Она зависит от площади пластин, расстояния между ними и материала диэлектрика, которым заполняют пространство между обкладками.

По мере накопления зарядов, поле начинает ослабевать, а сопротивление нарастает. Почему так происходит? Места на обкладках все меньше, одноименные заряды на них действуют друг на друга, а напряжение на конденсаторе становится равным источнику тока. Такое сопротивление называется реактивным, или емкостным. Оно зависит от частоты тока, емкости радиодеталей и проводов.

Когда на обкладках не останется места для электрического тока, то и ток в цепи прекратится. Электростатическая индукция пропадает. Теперь остается электрическое поле, которое держит заряды на своих обкладках и не отпускает их. А электрическому току некуда деваться. Напряжение на конденсаторе станет равным ЭДС (напряжению) источнику тока.

А что будет, если повысить ЭДС (напряжение) источника тока? Электрическое поле начнет все сильнее давить на диэлектрик, поскольку места на обкладках уже нет. Но если напряжение на конденсаторе превысит допустимые знания, то диэлектрик пробьет. И конденсатор станет проводником, заряды освободятся, и ток пойдет по цепи. Как тогда использовать конденсатор для высоких напряжений? Можно увеличить размер диэлектрика и расстояние между обкладками, но при этом уменьшается емкость детали.

Между обкладками находится диэлектрик, который препятствует прохождению постоянного тока. Это именно барьер для постоянного тока. Потому, что постоянный ток создает и постоянное напряжение. А постоянное напряжение может создавать электростатическую индукцию только при замыкании цепи, то есть, когда конденсатор заряжается.

Так конденсатор может сохранять энергию до тех пор, пока к нему не подключится потребитель.

Конденсатор и цепь постоянного тока

Добавим в схему лампочку. Она загорится только во время зарядки.
Еще одна важная особенность — когда происходит процесс зарядки током, то напряжение отстает от тока. Напряжение как бы догоняет ток, поскольку сопротивление нарастает плавно, по мере зарядки. Электрические зарядам нужно время, чтобы переместиться к обкладкам конденсатора. Так называется время зарядки. Оно зависит от емкости, частоты и напряжения.

По мере зарядки, лампочка начинает тусклее светиться.

Лампочка затухает при полной зарядке.

Постоянный электрический ток не проходит через конденсатор только после его зарядки.

Цепь с переменным током

А что если поменять полярность на источнике тока? Тогда конденсатор начнет разряжаться, и снова заряжаться, поскольку меняется полярность источника.

Электростатическая индукция возникает постоянно, если электрический ток переменный. Каждый раз, когда ток начинает менять свое направление, начинается процесс зарядки и разрядки.

Поэтому, конденсатор пропускает переменный электрический ток.

Чем выше частота — тем меньше реактивное (емкостное) сопротивление конденсатора.

Типы ионисторов

Существующие типы ионисторов, несмотря на большое их разнообразие, подразделяют на три типа :

1. Ионисторы с идеально поляризуемыми углеродными электродами («идеальные» ионисторы). Как электрохимические системы их можно записать, например, следующим образом:

– С / 30% водный раствор КОН / С +;

– С / 38% водный раствор Н2SO4 / C +;

– C / Органический электролит / С +.

В этом типе ионисторов на электродах в рабочем интервале напряжений не протекают электрохимические реакции, накладывающие известные ограничения на скорость зарядки и разрядки, поэтому по величине энергии и мощности, температурному диапазону и количеству циклов они ближе остальных типов к области 2 оксидно-электролитических конденсаторов. Емкость ионисторов типа 1 представляет собой емкость двух последовательно включенных через эквивалентное последовательное сопротивление (Rэкв.) ионисторов СК и СА.

Ионисторы с идеально поляризуемым углеродным электродом и неполяризуемыми или слабо поляризуемыми катодом или анодом («гибридные» ионисторы).

Как электрохимические системы их можно записать, например, следующим образом:

– Ag / Твердый электролит RbAg4I5 / C +;

– С / 30% водный раствор КОН / NiOOH +

В этом типе ионисторов на одном из электродов (катоде или аноде) протекает электрохимическая реакция (как в аккумуляторах), поэтому их называют гибридными суперконденсаторами (гибрид конденсатора и аккумулятора). В конденсаторе с твердым электролитом RbAg4I5 реакция протекает на катоде: Ag+ + ë ? Ag0, а в конденсаторе с 30% водным раствором КОН реакция протекает на аноде: Ni+2 – ë ? Ni+3.

Ёмкость ионисторов типа 2 в два раза выше, чем ионисторов типа 1, так как емкость неполяризуемого электрода замкнута сопротивлением протекающей электрохимической реакции. Эта реакция накладывает диффузионные и кинетические ограничения на скорость зарядки и разрядки ионисторов типа 2, поэтому по величине удельной энергии и мощности, температурному диапазону и количеству циклов ионисторы типа 2 ближе ионисторов типа 1 к области аккумуляторов.

Псевдоконденсаторы — это ионисторы, на поверхности электродов которых при заряде и разряде протекают обратимые электрохимические процессы (хемосорбция или интеркаляция ионов, содержащихся в электролите). Как электрохимические системы их можно записать, например, следующим образом:

– Ni(H) / 30% водный раствор КОН / NiOOH +;

– С(Н) / 38% водный раствор Н2SO4 / PbSO4(РbO2) + .

По принципу накопления энергии псевдоконденсаторы можно отнести как к ионисторам (если энергия накапливается только в поверхностном слое электродов), так и к аккумуляторам (если энергия накапливается не только в поверхностном слое, но и в объеме электродов).

Удельная энергия псевдоконденсаторов благодаря протеканию электрохимических реакций на обоих электродах сравнима с энергией, накапливаемой в аккумуляторах, однако величина удельной мощности и количество циклов в режиме «зарядка-разрядка» могут быть на порядок выше того, что достигнуто в области аккумуляторов, так как диффузионные и кинетические ограничения удается минимизировать за счет увеличения площади поверхности электродов. По величине удельной энергии и мощности, температурному диапазону эксплуатации и количеству циклов псевдоконденсаторы ближе всех остальных типов конденсаторов к аккумуляторам.

Деление ионисторов на три типа позволяет ориентироваться в большом многообразии этих изделий как по типу используемых электрохимических систем, так и по эксплуатационным характеристикам.

Керамические конденсаторы

Рис.4. Керамические конденсаторы

Описание: существует два основных типа керамических конденсаторов (Рис. 4): многослойные чип-конденсаторы (MLCC) и керамические дисковые. MLCC пользуются большой популярностью и широко применяются в электронных устройствах, поскольку обладают высокой стабильностью и малым уровнем потерь. Они отличаются низким последовательным сопротивлением (ESR) и минимальной погрешностью номинала по сравнению с электролитическими или танталовыми конденсаторами. Вместе с тем их максимальная емкость невелика и достигает всего нескольких десятков мкФ. Из-за высокой удельной емкости MLCC имеют очень малые габариты и отлично подходят для размещения на печатных платах.

Приложения: поскольку керамические конденсаторы являются неполярными, то их можно применять в цепях переменного тока. Они широко используются в качестве «универсальных» конденсаторов, например, для высокочастотной развязки, фильтрации, подстройки резонаторов и подавления электромагнитных помех. Как MLCC, так и керамические дисковые конденсаторы подразделяются на два класса:

Керамические конденсаторы I класса – точные (+/- 5%) и стабильные конденсаторы с минимальной зависимостью емкости от температуры. Конденсаторы NP0/C0G отличаются минимальным температурным коэффициентом 30 ppm/K. К сожалению, их максимальная емкость ограничена несколькими нанофарадами (нФ). Поскольку они очень стабильны и точны, то их чаще всего используют в системах с частотным регулированием, например, в резонансных схемах для радиочастотных приложений.

Керамические конденсаторы II класса менее точны, но обеспечивают более высокую удельную емкость (номинальные значения — до десятков мкФ) и, следовательно, подходят для фильтрации и развязки. Среди их недостатков можно отметить большой коэффициент напряжения. Например, даже при приложении напряжения, равного половине рабочего, обычно наблюдается снижение емкости на 50%.

• X5R может работать в диапазоне — 55…85°C с изменением емкости +/- 15%;
• X7R может работать в диапазоне — 55…125°C с изменением емкости +/- 15%;
• Y5V — в диапазоне от — 30…+ 85°C с изменением емкости -20/ +80%.

Корпусные исполнения: наиболее распространены корпуса для поверхностного монтажа 0201, 0402, 0603, 0805, 1206 и 1812. Цифры обозначают габаритные размеры в дюймовой системе. Например, 0402 составляет 0,04х0,02″, 0603 — 0,06х0,03″ и так далее.

Электролитический конденсатор

Следующий распространенный тип конденсаторов это —  полярные электролитические конденсаторы, его изображение на электрической схеме выглядит так —

Электролитический конденсатор так же можно назвать постоянным конденсатором, потому, что их емкость не меняется.

Но электролитические конденсаторы имеют очень важно отличие, знак (+)  возле одного из электродов конденсатора говорит о том, что это полярный конденсатор и при подключении его в цепь нужно соблюдать полярность. Плюсовой электрод необходимо подключить к плюсу источника питания, а минусовой (который без плюсика) соответственно к отрицательному – (на корпусе современных конденсаторов наносят обозначение минусового электрода, а вот плюсовой не обозначают никак). Не соблюдение этого правила может привести к выходу конденсатора из строя и даже взрыву, сопровождающемуся разлетом бумаги фольги и нехорошим запахом (от конденсатора конечно…)

Электролитические конденсаторы могут иметь очень большую емкость и соответственно накапливать, довольно большой потенциал

Не соблюдение этого правила может привести к выходу конденсатора из строя и даже взрыву, сопровождающемуся разлетом бумаги фольги и нехорошим запахом (от конденсатора конечно…). Электролитические конденсаторы могут иметь очень большую емкость и соответственно накапливать, довольно большой потенциал

Поэтому электролитические конденсаторы даже после отключения питания таят в себе опасность, и при неосторожном обращении ты можешь получить сильный удар электрического тока. Поэтому после снятия напряжения для безопасной работы с электрическим устройством (ремонте электроники, настройке, и т.д.) электролитический конденсатор необходимо разрядить, замкнув накоротко его электроды, (делать это нужно специальным разрядником) особенно это касается конденсаторов большой емкости которые установлены на блоках питания, где есть высокое напряжение. Конденсаторы переменной емкости

Конденсаторы переменной емкости.

Как ты понял из названия переменные конденсаторы могут изменять свою емкость — например при настройке радиоприемников. Еще совсем недавно для настройки радиоприемников на нужную станцию использовались только конденсаторы переменной емкости, вращая ручку настройки приемника тем самым изменяли емкость конденсатора. Переменные конденсаторы используются и посей день в простых недорогих моделях приемников и передатчиков. Конструкция переменного конденсатора очень простая. Конструктивно он состоит из статорных и роторных пластин, роторные пластины подвижные и входят в статорные е касаясь последних. Диэлектриком в таком конденсаторе является воздух. При входе статорных пластин в роторные емкость конденсатора увеличивается, при выходе роторных пластин емкость уменьшается. Обозначение переменного конденсатора выгляди так –

Постоянные конденсаторы

Основной  параметр  постоянного  конденсатора  –  номинальная  ёмкость, может  меняться  во  время  эксплуатации,  как  и  у  резистора,  под  воздействием различных  факторов.  Разница  заключается  в  том,  что  скрупулёзно  следить  за такими изменениями обычно не требуется: требования к точности конденсаторов  не  высоки.

Так,  например,  используемые  в  качестве  фильтров  питания электролитические и керамические конденсаторы могут иметь допуск номинала ± 30% и более.

С максимальной точностью ± 1% изготавливаются некоторые  керамические  конденсаторы,  ёмкость  которых  ограничена  значением  100  нФ.  Они  используются  в  качестве  времязадающих  компонентов  при  создании  активных электрических фильтров или генераторов. Другие важные их отличия – высокая температурная стабильность и большая цена.

Следует  иметь  в  виду,  что  ёмкость  электролитических  конденсаторов может существенно меняться с изменением температуры и с течением времени они сильно деградируют (высыхают).

Конденсаторы выпускаются в соответствии с рядом  Е24, но часто  имеют более ограниченный набор номиналов, который задаётся в технических описаниях.

Цветовая  маркировка  конденсаторов  похожа  на  аналогичную  для  резисторов,  однако  в  отличие  от  чип-резисторов,  чип-конденсаторы  обычно  не имеют маркировки!

Типовые расчётные соотношения

1. Выражение для накопленного в конденсаторе заряда

Q = C_*U      (1.8)

1. Последовательное соединение конденсаторов:

Cэ = C1_*C2/(C1+C2)     (1.9)

1. Параллельное соединение конденсаторов:

Cэ = C1+C2   (1.10)

1. Переходный процесс в RC-цепочке:

Какие типы конденсаторов бывают?

Существуют различные варианты классификации конденсаторов, используемых в электронных схемах. Чаще всего такие устройства разделяют на типы по виду используемого в них диэлектрика. По особенностям диэлектрика можно выделить следующие типы:

• с жидкими диэлектриками.
• вакуумные, в которых отсутствует диэлектрик.
• с твердым органическим диэлектриком.
• с газовым диэлектриком.
• электролитические или оксид-полупроводниковые с электрлитом или оксидным металлическим слоем.
• с твердым неорганическим диэлектриком.

Второй вариант классификации – по вероятности колебания величины ёмкости. По этой характеристике можно выделить следующие устройства:

• Переменные – которые могут менять ёмкость из-за воздействия напряжения или температурных условий.
• Постоянные – величина ёмкости не изменяется на протяжении срока службы.
• Подстроечные – с изменяемой ёмкостью, используемые для периодической или разовой подстройки схем.

По сфере эксплуатации все конденсаторы разделяются на следующие типы:

• Низковольтные, используемые в сетях с малым напряжением.
• Высоковольтные, применяемые в сетях высокого напряжения.
• Импульсные – способные выделять краткосрочный импульс.
• Пусковые – для стартового запуска электрического мотора.
• Помехоподавляющие.

Существуют и другие классы по сферам применения, но на практике они встречаются крайне редко.

В таблице ниже представлены наиболее распространенные конденсаторы и их обозначения на схемах.

Конденсатор — это электрический (электронный) компонент, состоящий из двух проводников (обкладок), разделенных между собой слоем диэлектрика. Существует много видов конденсаторов. В основном они делятся по материалу из которого изготовлены обкладки и по типу используемого диэлектрика между ними.

Предупреждение об использовании файлов cookies на сайте Info KS

В соответствии с законами ЕС, поставщики цифрового контента обязаны предоставлять пользователям своих сайтов информацию о правилах в отношении файлов cookie и других данных. Администрация сайта должна получить согласие конечных пользователей из ЕС на хранение и доступ к файлам cookie и другой информации, а также на сбор, хранение и применение данных при использовании продуктов Google.

Файл cookie – файл, состоящий из цифр и букв. Он хранится на устройстве, с которого Вы посещаете сайт Info KS. Файлы cookie необходимы для обеспечения работоспособности сайтов, увеличения скорости загрузки, получения необходимой аналитической информации.

Сайт использует следующие cookie:

Необходимые для работы сайта: навигация, скачивание файлов. Происходит отличие человека от робота.

Файлы cookie для увеличения быстродействия и сбора аналитической информации. Они помогают администрации сайта понять взаимодействие посетителей сайтом, дают информацию о страницах, которые были посещены. Эта информация помогает улучшать работу сайта.

Рекламные cookie. В эти файлы предоставляют сведения о посещении наших страниц, данные о ссылках и рекламных блоках, которые Вас заинтересовали. Цель — отражать на страницах контент, наиболее ориентированный на Вас.

Если Вы не согласны с использованием нами файлов cookie Вашего устройства, пожалуйста покиньте сайт.

Продолжением просмотра сайта Info KS Вы даёте своё согласие на использование файлов cookie.

Фарады через основные единицы системы СИ

Для выражения фарады через основные единицы СИ воспользуемся следующими формулами.

Единица измерения заряда вычисляется как:

Dq = I · Dt (2), где:

• I – сила тока (измеряется в амперах или А),
• Dt – время прохождения заряда (измеряется в секундах или с).

В свою очередь, напряжение определяется как работа, которую нужно выполнить для перемещения заряда в электростатическом поле:

U = А / Dq (3), где А – работа по перемещению заряда, определяется в джоулях, или Дж.

Из механики известно, что:

А = F · s = m · a · s (4), где:

• m – масса, измеряется в килограммах, или кг,
• s – перемещение, рассчитывается в метрах, или м,
• a – ускорение, определяется в м/с2.

Из формул 1-4 имеем:

Таким образом, 1 фарад через единицы СИ определяется как:

Подбор конденсатора для электродвигателя

Для питания двигателя на 380 В от однофазной сети 220 В к нему потребуется подобрать рабочий конденсатор. Если мощность двигателя превышает примерно 1,5 кВт, то потребуется пусковая ёмкость.

Важно! Такие схемы скорее пригодны для включения моторов с низкой механической нагрузкой на валу (например, вентиляторов). Для более серьёзных агрегатов лучше использовать полноценную трёхфазную сеть

Сам по себе подбор рабочего конденсатора весьма сложен. Упрощённо мощно считать, что его ёмкость Cр должна составлять 70 uF на каждый 1 кВт двигателя. Т.е., если мощность двигателя составляет 400 Вт, то потребуется конденсатор на 28 uF.

Ёмкость для запуска мотора Cп должна быть примерно в 2,75 больше, чем рабочая. При этом по достижении двигателем холостого хода пусковой конденсатор должен обязательно исключаться из цепи контактами В2.

Практика показывает, что вычислять ёмкости – не такое сложное дело. Эти знания требуются людям, чья профессия так или иначе связана с электричеством, особенно электронщикам. Поэтому специалистам нужно твёрдо знать, как и какой конденсатор подбирается для конкретных целей.

Классификация

Основные параметры конденсаторных изделий определяются типом диэлектрика. От материала зависит стабильность ёмкости, тангенс диэлектрических потерь, пьезоэффект и другие. Исходя из этого, классификацию моделей целесообразно осуществлять именно по виду диэлектрика.

По данному признаку различают следующие типы изделий:

• вакуумные;
• с воздушным диэлектриком;
• радиоэлементы, в которых диэлектриком является жидкость;
• с твёрдым неорганическим диэлектриком (стекло, слюда, керамика). Характеризуются малым током утечки;
• модели с бумажным диэлектриком и комбинированные, бумажно-плёночные;
• масляные конденсаторы постоянного тока;
• электролитические;
• категория оксидных конденсаторов, к которым относятся оксидно-полупроводниковые и танталовые конденсаторы;
• твёрдотельные, у которых вместо жидкого электролита используется органический полимер или полимеризованный полупроводник.

В твёрдотельных моделях срок службы больший, чем у жидко-электролитических и составляет около 50 000 часов. У них меньшее внутренне сопротивление, то есть ЭПС почти не зависит от температуры, они не взрываются.

Классифицируют изделия и по другому важному параметру – изменению ёмкости. По данному признаку различают:

• постоянные конденсаторы, то есть те, которые имеют постоянную емкость;
• переменные, у которых можно управлять изменением ёмкости механическим способом либо с помощью приложенного напряжения (варикапы и вариконды), а также путём изменения температуры (термоконденсаторы);
• класс подстроечных конденсаторов, которые используют для подстройки или выравнивания рабочих ёмкостей при настройке контуров, а также с целью периодической подстройки различных схем.

Все существующие конденсаторы можно условно разделить на общие и специальные. К изделиям общего назначения относятся самые распространённые низковольтные конденсаторы (см. рис. 6). К ним не предъявляют особых требований.

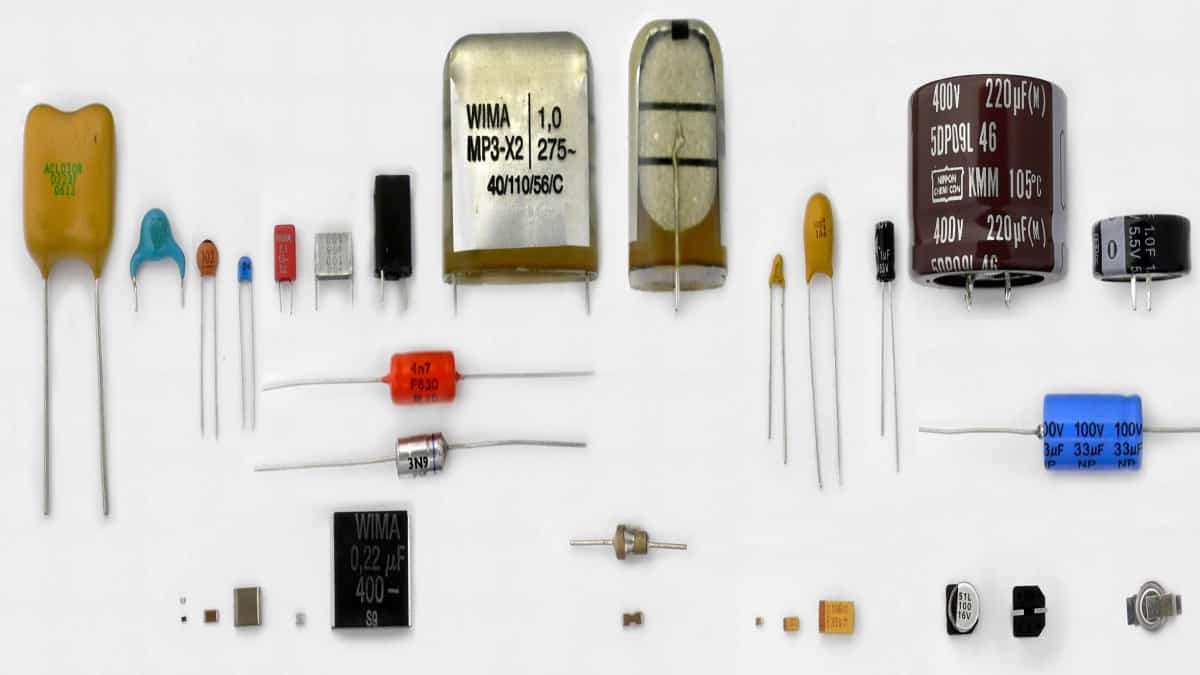

Рис. 6. Конденсаторы общего назначения

Все остальные ёмкостные радиоэлементы принадлежат к классу специального назначения:

• импульсные;
• пусковые;
• высоковольтные (см. рис. 7);
• помехоподавляющие,
• дозиметрические и др.;

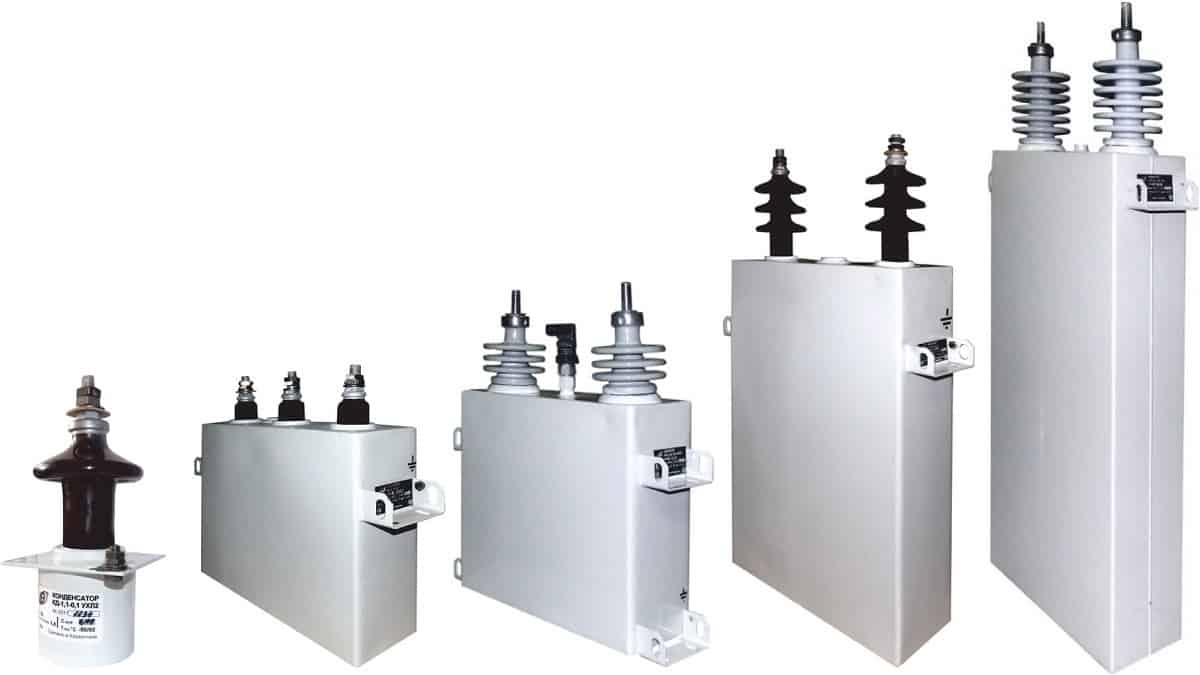

Рис. 7. Высоковольтные конденсаторы Изображённые на фото устройства могут работать в высоковольтных цепях сравнительно низкой частоты.

Свойства конденсатора

Конденсатор выступает в роли:

1. Индуктивной катушки. Рассмотрим на примере обычной лампочки: она загорится, только если подключить ее напрямую к источнику переменного тока. Отсюда вытекает правило, что чем больше емкость, тем мощнее будет световой поток лампочки;
2. Накопителя заряда. Свойства позволяют ему быстро заряжаться и разряжаться, тем самым создавая сильнейший импульс с малым сопротивлением. Применяется для производства различных видов ускорителей, лазерных установок, электровспышек и т.д.;
3. Аккумулятора полученного заряда. Мощный элемент способен продолжительное время сохранять полученную порцию тока, при этом он может служить адаптером для других устройств. По сравнению с аккумуляторной батареей, конденсатор теряет часть заряда по истечению времени, а также не способен вместить большой объем электричества, например, для промышленных масштабов;
4. Зарядки электродвигателя. Подключение осуществляется через третий вывод (рабочее напряжение конденсатора на 380 или 220 Вольт). Благодаря новой технологии, стало возможным использование трехфазного двигателя (с поворотом фазы на 90 градусов), при использовании стандартной сети;
5. Устройства-компенсатора. Используется в промышленности для стабилизации реактивной энергии: часть поступающей мощности растворяется и на выходе из конденсатора корректируется под определенный объем.

Многослойные и однослойные конструкции

Обычно данную классификацию применяют в отношении конденсаторов, выполненных из керамики. Так, однослойные конденсаторы (дисковые) имеют простое устройство, но это не сказывается на уменьшении размеров. В большинстве случаев они массивнее, чем многослойные аналоги. В итоге увеличивается емкость устройства, но крупные размеры все же ограничивают их распространение в отдельных областях.

Что касается многослойных элементов, то они по эксплуатационным качествам в целом схожи с дисковыми, но потенциал накопителей еще выше. Также существенное преимущество заключается в надежности и долговечности. Форм-фактор, в котором выполняются многослойные конденсаторы, делает их менее чувствительными к агрессивным средам, что расширяет область применения. Такие компоненты преимущественно используют в дорогой профессиональной аппаратуре.

Виды

Классификация конденсаторов может происходить по различным критериям.

По постоянству ёмкости:

• Постоянные.
• Переменные. Их ёмкость может изменяться либо вручную оператором (пользователем) устройства, либо под воздействием напряжения (как в варикапах и варикондах).

Советуем изучить Как расшифровать маркировку трансформатора

По полярности прикладываемого напряжения:

• Неполярные – могут работать в цепях переменного тока.
• Полярные – при подключении напряжения неправильной полярности выходят из строя.

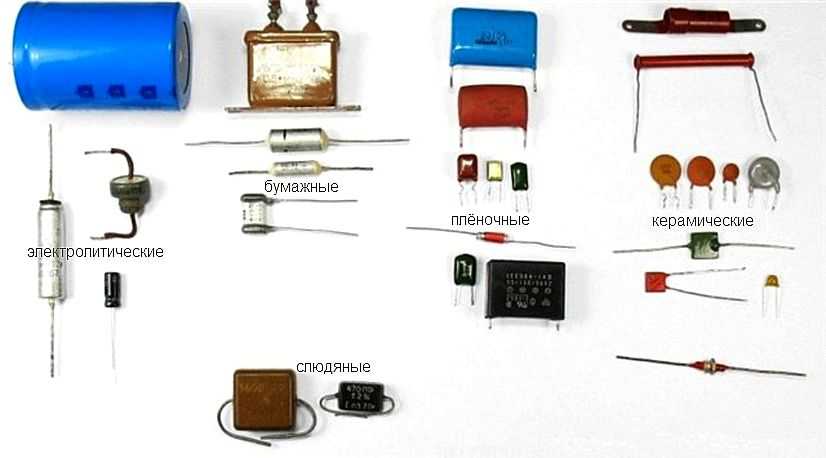

В зависимости от того, где используются эти компоненты, различают разные варианты по материалу:

• Бумажные и металлобумажные – это привычные многим, распространённые в советское время конденсаторы в виде прямоугольных кирпичиков с маркировкой наподобие «МБГЧ». Внешний вид этого вида конденсаторов вы видите ниже. Они неполярные.
• Керамические – ими часто фильтруют высокочастотные помехи, а относительная диэлектрическая проницаемость позволяет делать многослойные компоненты с ёмкостью сопоставимой электролитам (дорого), не чувствительны к полярности.
• Плёночные – распространены в виде коричневых подушечек, недорогие, используются повсеместно. Характерны малым током утечки, небольшой ёмкостью, высоким рабочим напряжением и нечувствительностью к полярности приложенного напряжения.
• С воздушным диэлектриком. Лучший пример такого элемента – подстроечный конденсатор резонансного контура из радиоприёмника, ёмкость таких элементов невелика, но удобно реализовать её изменение.
• Электролитические – это элементы в виде бочонков, их устанавливают чаще всего в качестве фильтра сетевых пульсаций в БП. Конструкция и принцип действия позволяют получить большую ёмкость при небольших размерах, но со временем могут высыхать, терять ёмкость или вздуваться. Как выглядят в исправном состоянии эти изделия вы видите ниже. В качестве диэлектрика используют тонкий слой оксида металла. Если в БП используют конденсаторы с диэлектриком из AL2O3 – т.н. «алюминиевые электролиты», то для работы в высокочастотных цепях – используют танталовые (Ta25 — они также относятся к электролитам) конденсаторы, потому что у них меньший ток утечки, большая устойчивость к внешним воздействиям в отличие от предыдущих, алюминиевых.
• Полимерные – способны выдерживать большие импульсные токи, работать при низких температурах
