Разновидности и размеры кабель каналов

Кабель-канал – это специализированный короб, который используется для обеспечения механической защиты различных проводов (слаботочных сетей и силовых кабелей), а также специальных устройств. Кабелем-каналом называется специализированное приспособление (профиль). Как правило, короб изготавливают из пластика и алюминия.

Выпускаемые короба и мини-каналы позволяют быстро монтировать различные системы. Изделия имеют различные цвета и типы поверхностей, обеспечивая высокую эстетичность в любом типе помещений. Наличие полного спектра аксессуаров, позволяет обеспечить системный подход при проектировании кабеля несущих систем.

Виды и размеры кабель-каналов в одной картинке:

Продукцию изготавливают из алюминия, стали, а также пластика:

1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
   • гибкость;
   • влагоустойчивость;
   • прочность;
   • мягкость;
3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

• светлые;
• белые;
• цветные;
• под тёмное и светлое дерево;

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

• заглушки;
• соединительные углы;
• т-образные углы;
• л-образные углы;
• внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

1. Сертификат Ростеста.
2. Повышенный уровень пылевлагозащиты.
3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

1. Закруглённая форма.
2. Эстетичный вид.
3. Изготовлен из экологически чистых материалов.

Покупка кабель-каналов: на что обращать внимание?

Рекомендуется покупку кабель-канала выполнять по следующему алгоритму:

1. Составить план-схему монтажа электропроводки. В ней рассчитывается необходимое количество приобретаемых кабелей, их сечение. Также рекомендуется провода покупать до приобретения кабель-каналов (чтобы учесть толщину изоляции).
2. Рассчитать длину всех необходимых коробов под укладку проводки. Стандартная длина одного кабель-канала – 2 метра. Это не актуально для гибких штроб, так как они производятся в катушках. К полученной длине следует добавить дополнительные 10 – 15% про запас.
3. Определиться с типом требуемых кабель-каналов: пластиковые – для помещения, металлические – для улицы, пластиковые скругленные – для пола.
4. Примерно рассчитать требуемый размер кабель-канала. Для расчетов можно использовать площадь поперечного разреза штробы (часто указывается в технической документации к кабель-каналам) и связки кабелей (площадь одного провода рассчитывается по формуле S=πr2, где r – это радиус сечения с учетом изоляции).
5. Совершить покупку в магазине. Рекомендуется покупать комплектные кабель-каналы, которые поставляются сразу с фурнитурой, заглушками, угловыми переходниками, замками. Если покупать все это раздельно,получится дороже.

Что касается пожаробезопасности, то с пластиковыми достаточно поджечь небольшой кусок кабель-канала. Он будет плавиться, но не должен возгораться и сильно дымить. Таковы основные требования по безопасности к таким штробам. Что касается металлических, то рекомендуется приобретать только с толщиной материала от 0,15 мм и толще. Более тонкие штробы недолговечны, при размещении на улице быстро покроются ржавчиной.

Популярный кабель-канал для офисов – так можно подключить рабочее место вообще без видимых проводов. Минимализм сейчас в тренде

Материалы, используемые для изготовления кабель-каналов, их преимущества и недостатки

Для изготовления кабельных каналов для электропроводки используются различные материалы. Это определяет не только внешний вид выпускаемых изделий, но и их технические характеристики. Не стоит думать, что короба для проводов выполняют исключительно декоративную функцию. Их основным назначением является защита находящихся внутри здания людей от последствий чрезвычайной ситуации, например, короткого замыкания. Учитывая нагрузку на электрическую сеть, внутри жилых помещений чаще всего монтируются изделия из пластика, а на промышленных предприятиях. Каждый вид имеет свои отличительные особенности, с которыми стоит обязательно ознакомиться до покупки.

К выбору следует подходить индивидуально

Металлические короба для прокладки кабелей: виды и особенности монтажа

Внешний вид металлических коробов для электропроводки сложно назвать привлекательным. Однако с точки зрения безопасности значительно превосходят пластиковые аналоги. Могут быть открытыми и закрытыми.

Металлические изделия отличаются повышенной прочностью

При прокладке системы электроснабжения на промышленном предприятии достаточно часто используются открытые изделия из стали, монтируемые на стенах или закрепляемых прямо под потолком. Такой металлический короб для проводки имеет достаточную ширину, чтобы внутри него можно было разместить толстые жгуты кабелей.

Открытые модели популярны на промышленных предприятиях

От использования закрытых изделий отказываются из неизбежного нагрева кабеля из-за встречи магнитных полей соседних проводов. Это может стать причиной воспламенения электропроводки и отключения автоматики. В открытых системах естественная вентиляция обеспечивает своевременный теплоотвод.

Металл является хорошим проводником. Чтобы гарантировать безопасность находящихся рядом людей при монтаже электротехнических стальных коробов обязательно предусматривается заземление.

Статья по теме:

Заземление выполняется обязательно

Еще одним видом металлических кабельных коробов являются изделия из анодированного алюминия. Они используются преимущественно при прокладке систем электроснабжения на промышленных предприятиях. Иногда их используют в домашних интерьерах, оформленных в стиле Hi-Tech. Они состоят из короба с крышкой, колонны, поликарбонатных креплений и разводки.

К преимуществам таких изделий стоит отнести:

• Возможность защиты от электромагнитного воздействия;
• Высокую ударную прочность;
• Стойкость к ультрафиолету;
• Огнеупорность;
• Способность выдерживать значительные температурные колебания без потери геометрической формы.

К недостаткам следует отнести сложность выполнения монтажных работ. Для крепления короба и крышки используются дюбеля, что значительно усложняет монтаж и требует наличие специального инструмента.

Короб из анодированного алюминия

Разновидности и особенности пластиковых коробов для проводов

Пластиковые короба для электропроводки стоят намного меньше своих металлических аналогов. Могут быть открытыми и закрытыми. Учитывая, что пластик не относится к числу электропроводных материалов, при монтаже пластиковых систем заземление не предусматривают.

Пластиковые изделия представлены в широком ассортименте

Для их изготовления используется самозатухающий ПВХ, что исключает вероятность распространения пламени при возникновении чрезвычайной ситуации. В закрытых изделиях крышка плотно прилегает к каналу. Это также способствует повышению уровня безопасности, так как полноценное горение становится невозможным из-за ограниченного доступа кислорода.

Пластиковый плинтус позволит спрятать провода

Несмотря на то, что кабель-канал ПВХ можно приобрести по сравнительно невысокой цене, их использование на промышленных предприятиях ограничено. Из-за низких прочностных характеристик такие изделия имеют ограниченный срок службы. Открытые модели приобретают при прокладке небольшого количества кабелей.

Закрытые пластиковые кабель-каналы широко используются при монтаже бытовой проводки. Производители предлагают изделия различного цвета, формы и типоразмера, а потому подобрать подходящий вариант для конкретного помещения не составит особого труда.

Широкий выбор типоразмеров позволит подобрать подходящий вариант

Металлические короба и лотки для прокладки кабелей

Металлические короба для прокладки кабелей предназначены для проведения проводки внутри и снаружи помещений. С их помощью множество кабелей компануют в одну трассу и защищают от механических повреждений. Металлические лотки для прокладки кабеля имеют форму П-образного профиля, накрытого крышкой, и изготавливаются из оцинкованной стали. Металлические короба бывают перфорированными, гладкими и лестничными.

Перфорированные изделия имеют меньший вес, их проще монтировать с помощью крепежа. Гладкие короба устанавливают на специальные опоры.

Металлический короб для прокладки кабеля применяют при прокладке силовых кабелей в производственных помещениях, а также в фальшполах или подвесных потолках. Как и пластиковые, они имеют массу аксессуаров для крепления к перекрытиям и компоновки поворотов.

Основные размеры металлических лотков представлены в таблице «Размеры металлических лотков».

Таблица «Размеры металлических лотков».

Размеры, мм	Толщина металла, мм	Вес, кг	Полезная площадь сечения, см2
Ширина	Высота	Длина
50	50	2500	0,55	0,62	24,22
100	50	2500	0,55	083	48,44
200	50	2500	0,7	1,51	98,44
300	50	2500	0,7	2,08	147,44
400	50	2000	1,0	3,23	198,44

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Размеры

Для того, чтобы выбрать короб, важно принимать во внимание характеристики провода. Для интернет-кабеля идеально подойдет модель, размеры которой составляют 15×10 мм. Такие конструкции удачно впишутся в пространство

Такие конструкции удачно впишутся в пространство

Такие конструкции удачно впишутся в пространство.

Мини-каналы

Размеры их предельно компактные: ширина составляет 12 — 75 мм. подходят для того, чтобы проложить несколько тонких проводов. Используются дома или в офисе. Для крепежа используется клей или саморезы.

Тип	Ширина, мм	Высота, мм	Полезное сечение, мм2	В упаковке, м
12×7	12	7	44	288
12×12	12	12	82	80
15×10	15	10	86	180
20×10	20	10	129	126
20×12,5	20	12,5	130	108
16×16	16	16	164	88
25×16	25	16	257	66
25×25	25	25	342	80
40×16	40	16	368	80
40×25	40	25	576	52
40/2×25	40	2×25	576	52
40×40	40	40	914	30
60/3×16	60	3×16	384	56
75/3×20	75	3×20	800	36

Табл. 1.

Напольные

Обычно они овальные. Часто делаются из алюминия. Пластмасса используется редко

Важно знать, какую температуру сможет выдержать кабель-канал

Тип	Ширина, мм	Высота, мм
50×12	50	12
70×16	70	16
75×16	75	16
75×17	75	17
75×18	75	18
90×12	90	12
92×20	92	20

Табл. 2.

Плинтусные

Используются вместо плинтуса. Применяются для того, чтобы проложить кабель на стыке стены и пола. Обычно изготавливаются из пластика. Предусматривается различное декоративное и цветовое оформление. Фиксируются к стене или полу с помощью саморезов. В комплекте имеются соединители, заглушки, переходники.

Тип	Ширина, мм	Высота, мм
50×10	50	10
50×16	50	16
60×16	60	16
70×20	70	20
70×22	70	22
75×20	75	20
80×20	80	20
90×25	90	25

Табл. 3.

Парапетные

Основные кабель-каналы для административных зданий и офисов. Их поперечное сечение выполнено в виде буквы Г или Т. Эти короба самые широкие. Минимальный размер составляет 50×80 мм. Могут применяться для монтажа розеток и проводов. Лотки обычно изготавливают из пластика.

Тип	Ширина, мм	Высота, мм
50×80	50	80
74×55	74	55
80×40	80	40
80×50	80	50
85×50	85	50
90×50	90	50
100×40	100	40
100×50	100	50
100×60	100	60
105×50	105	50
110×50	110	50
120×55	120	55
130×50	130	50
150×60	150	60
220×65	220	65

Табл. 4.

Перфорированные

Используется профиль с отверстиями. В результате вес снижается на 40 %. Также снижается цена. Для изготовления применяется металл и пластик. Сечение выполняется в виде круга или прямоугольника. Обеспечивается необходимая вентиляция. Провода не перегреваются, конденсат в коробе не накапливается. Перфорированные короба обычно используются тогда, когда нужно собрать электрощитовое оборудование.

Тип	Ширина, мм	Высота, мм
15×17	15	17
25×30	25	30
25×40	25	40
25×60	25	60
25×80	25	80
25×100	25	100
40×40	40	40
40×60	40	60
40×80	40	80
40×100	40	100
60×40	60	40
60×60	60	60
60×80	60	80
60×100	60	100
80×60	80	60
80×80	80	80
80×100	80	100
100×60	100	60
100×80	100	80
100×100	100	100
120×80	120	80

Табл. 5.

Гибкие

Другое их название – рулонные. Форма перфорированная. Такие кабель-каналы позволяют проложить проводку на неровных основаниях. Форма прямоугольная или круглая, длина традиционно составляет 20 метров.

№	Внутреннее сечение Ш×В (мм)	Внешнее сечение Ш×В (мм)	Радиус изгиба (мм)
1	10×5	13,7×8	10
2	10×5	13,7×8	15
3	10×9,4	16×12,5	18
4	16×9,4	22×12,5	28
5	10×10,3	16×12,5	18
6	16×10,3	22×12,5	28
7	6×10,5	12,5×15	28
8	16×15	24,2×19,3	28
9	20×15	28,2×19,3	28
10	30×15	38,2×19,3	28
11	15×17	26×24	75
12	25×17	36×24	75
13	38×17	49×24	75
14	15×17,5	26×23	38
15	25×17,5	36×23	38
16	38×17,5	49×23	38
17	38×17,5	49×23	38
18	20×21	33,5×28	38
19	25×21	38,5×28	48
20	38×21	51,5×28	48
21	38×21	51,5×28	75
22	38×21	51,5×28	125
23	50×21	63,5×28	35
24	50×21	63,5×28	48
25	50×21	63,5×28	75
26	50×21	63,5×28	125
27	68×21	81,5×28	48
28	80×21	93,5×28	48
29	38×21	51,5×28	100
30	50×21	63,5×28	75
31	50×21	63,5×28	100
32	68×21	81,5×28	75
33	68×21	81,5×28	100
34	80×21	93,5×28	75
35	25×25	41×35	55
36	38×25	54×35	55
37	38×25	54×35	75
38	38×25	54×35	125
39	57×25	73×35	55
40	57×25	73×35	75
41	57×25	73×35	100
42	57×25	73×35	125
43	77×25	93×35	55
44	77×25	93×35	75
45	77×25	93×35	100
46	77×25	93×35	125
47	103×25	119×35	100
48	125×25	141×35	100
49	38×25	54×35	125
50	57×25	73×35	125
51	103×25	119×35	150
52	50×35	66×50	75
53	50×35	66×50	125
54	75×35	91×50	125
55	100×35	116×50	63
56	100×35	116×50	125
57	50×35	66×50	150
58	75×35	91×50	100
59	100×35	116×50	125
60	125×35	141×50	200
61	108×42	135×64	75
62	75×45	95×64	125
63	100×45	120×64	100
64	150×45	170×64	150
65	200×45	220×64	200
66	75×45	95×64	200
67	100×45	120×64	125
68	125×45	145×64	200

Табл. 6.

Преимущества и недостатки открытой проводки

Электрик на монтаж открытой проводки в одной жилой комнате тратит несколько часов, дилетант ту же работу выполнит за несколько дней. Низкая трудоемкость — основное достоинство этого способа. Чтобы проложить кабель, установить розетки в доме, не нужно заниматься грязной работой:

• сначала делать штробы, потом штукатурить стены;
• высверливать установочные отверстия.

Второй плюс — быстрая модификация электросети при появлении новых нагрузок или кардинальной перестановке мебели в квартире.

Не сложно установить дополнительную, перенести на другое место старую розетку (выключатель), подключить к сети новый светильник

Обратите внимание! Класс защиты выключателей, розеток, распределительных коробок должен быть IP68. Метод имеет недостатки. Первый связан с интерьером

Есть всего несколько стилей, в которые открытый кабель гармонично вписывается, это стимпак, техно, кантри, ретро

Первый связан с интерьером. Есть всего несколько стилей, в которые открытый кабель гармонично вписывается, это стимпак, техно, кантри, ретро

Метод имеет недостатки. Первый связан с интерьером. Есть всего несколько стилей, в которые открытый кабель гармонично вписывается, это стимпак, техно, кантри, ретро.

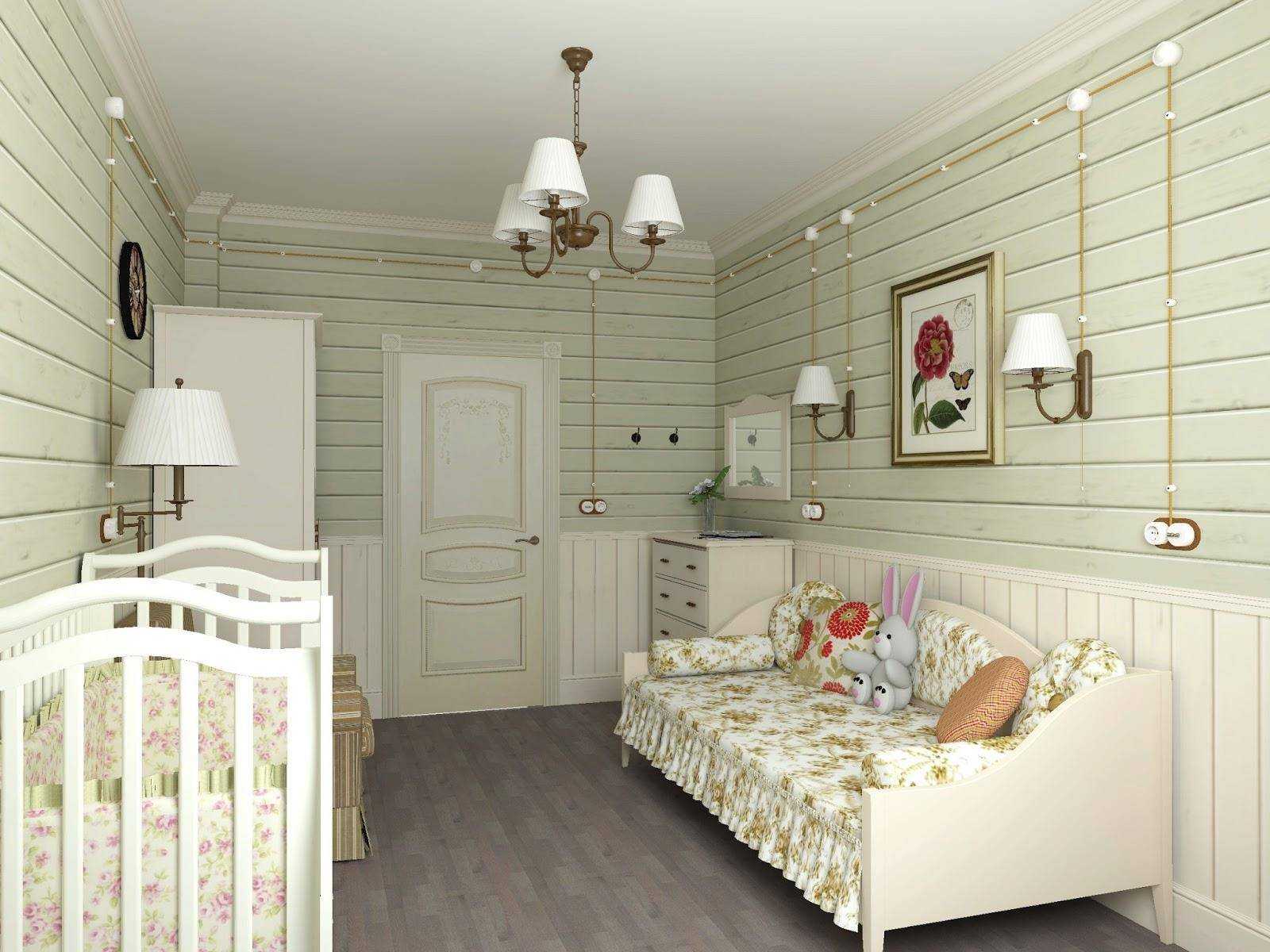

Детская в стиле кантри

Второй минус — высокие требования к кабелю и электроустановочным модулям при прокладывании открытых проводов в санузлах, других помещениях с повышенной влажностью воздуха.

Как выбрать размер кабель-канала

Некоторые «специалисты» советуют выбирать размер по принципу «лишь бы влезло». То есть размер канала должен быть таким, чтобы при наполнении его группой кабелей выполнялось основное требование — чтобы закрылась его крышка. Это в корне неверно.

Кабеля под действием электрического тока греются. Независимо от тока и сечения кабеля — выделение тепла происходит всегда, это описано законом Джоуля-Ленца, о котором, кстати, на сайте есть целая статья. Значит, кабеля должны остывать, а до этого они должны отдавать тепло окружающей среде. Если кабеля будут полностью заполнять пространство кабель-канала, то они будут отдавать тепло друг другу, тем самым ещё больше нагреваясь.

В ПУЭ написано, что при прокладке кабелей в трубе не рекомендуется её заполнять более чем на 40%. Мы считаем, что-то же правило разумно применять при выборе кабель-канала для проводки. Но делать коэффициент заполнения можно чуть большим – процентов до 50-60%, иначе вы просто не сможете сделать поворот при монтаже кабеля, либо короб на нем не закроется.

То есть кабель канал нужно выбирать под сечение провода и их количество. Поэтому если вы собрались в одном коробе прокладывать два кабеля (например 3х2,5 для розетки и 3х1,5 для освещения), исходя из размеров кабелей, габариты кабель канала должны быть от 25х16. По такой логике считать и для большего количества кабелей разных сечений.

Таблица заполнения кабель-канала, которая поможет подобрать подходящий размер по сечению кабеля (для увеличения нажмите на картинку):

Напоследок рекомендуем просмотреть полезное видео по теме:

Подведя итог хотелось бы отметить. Чтобы правильно выбрать кабель-канал для электропроводки, в первую очередь нужно определиться с его типом по способу монтажа и расположению в пространстве, далее — с требуемым размером, а только потом с внешним видом и цветом. Не забывайте о необходимых размерах короба под кабель, иначе провода будут греться, а в случае ремонта проводки вам будет сложно найти нужный кабель, если их слишком много в малом объеме канала.

Наверняка вы не знаете:

• Как выбрать кабель для электропроводки
• Как крепить кабель-канал к стене
• Ошибки при монтаже проводки
