Способы соединения проводов между собой

Как соединять провода с помощью СИЗ

Главное преимущество колпачков по сравнению с другими сжимами — это скорость монтажа. По скорости они разве что уступают клеммникам WAGO, но разница во времени не существенна. Для качественного соединения моножильных проводов нужно выполнить следующие действия:

  • Зачистить два провода примерно по 2 см каждый.
  • Приложить их параллельно друг другу и ввести в колпачок до упора.
  • Крутить колпачок по часовой стрелке до плотного зажима. На качество соединения направление вращения никак не влияет, но для того, чтобы электрик, который будет в будущем производить ревизию соединений, смог быстро его разобрать, лучше вращать по часовой стрелке.

С многожильными провода процедура практически такая же, только перед закручиванием колпачка рекомендуем сначала скрутить два провода в скрутку. Если какая-то часть провода осталась голой, тогда просто наматываем на нее изоленту.
Напоследок отметим: колпачок СИЗ стоит примерно 15 рублей за штуку — это в два раза дешевле гильзы и почти в четыре раза дешевле WAGO. Поэтому соединения СИЗ это не только быстро, но и дешево.

Узнайте об интересных явлениях в мире электричества:

  • Почему птиц на проводах не бьет током?
  • Почему дождь не замыкает провода высоковольтных линий?

Как и чем надо соединять провода

Кроме клеммников электрики применяют разные способы соединения жил электрокабелей. Вот они:

  • пайка – используется, когда есть уверенность, что участок соединения не будет нагреваться;
  • сварка – отличный вариант, но требующий применения специального оборудования;
  • опрессовка, где применяются специальные гильзы;
  • болтовое соединение – обычно применяют, если необходимо соединить провода, изготовленные из разных металлов.

То есть получается, что, выбирая способ стыковки, необходимо учитывать несколько факторов. А именно:

  • толщина жил кабеля;
  • металл, из которого они изготовлены;
  • условия эксплуатации стыка;
  • количество соединяемых жил;
  • вид изоляционного материала, используемого в кабельной продукции.

Конечно, не все электрики отказались от скрутки. Особенно, когда соединяются провода небольшого сечения. Их проще и быстрее скрутит пальцами и обмотать изолентой. Хотя уже во всех нормативных документах изоленту исключили из числа материалов, которые могут создать безопасные условия эксплуатации электрических сетей. Вместо нее рекомендуют применять термоусадочную трубку.

Термоусадочная трубка для изоляции соединения проводовИсточник setgroup.ru

Ее просто насаживают на место соединения и нагревают, к примеру, зажигалкой. Трубка нагревается, частично расплавляется и сжимает место стыка, изолируя его. Это не так быстро, как с изолентой, но в несколько раз надежнее.

Все выше обозначенные методы соединения проводов сложны, требуют наличия или специализированного оборудования, или какого-то инструмента. В этом плане клеммники и проще, и надежнее, и дешевле. Поэтому дальше будем разбирать только клеммные зажимы.

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ
Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым. Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

YuryVY › Блог › Соединение проводов в автомобиле. Соединители.

В электротехнике для соединения или подсоединения проводов существует куча различных клемм и соединителей. Рассказывать обо всех, так клава сотрется. Поэтому, немного о наиболее часто применяемых в автомобиле.Если просто необходимо соединить пару проводов и сделать соединение разборным, то достаточно взять подходящие по габаритам и конструкции клеммы, обжать в клеммах провода и поженить “папу” с “мамой”.В том же Китае за недорого можно купить специальный инструмент для обжима контактов и наконечников, по-научному – кримпер. Цена кримпера пляшет в пределах 10-20$ (здесь речь не идет о профессиональном инструменте для авто и электро мастерских).

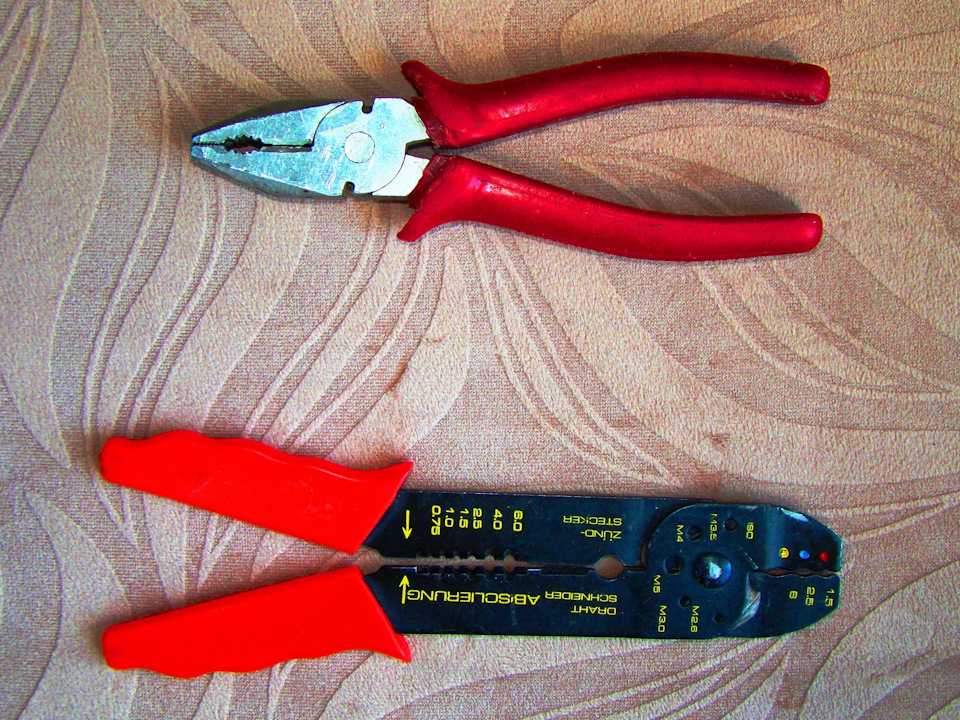

После небольшой тренировки можно получить вполне удовлетворительный результат:

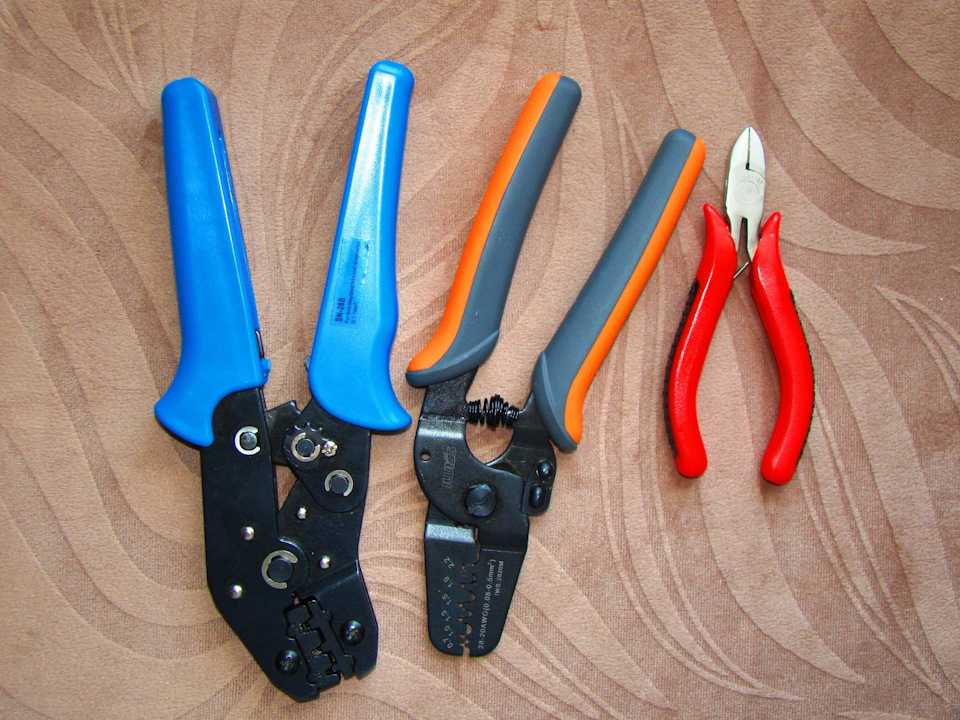

Если же предстоит разовая работа по обжиму клемм, то покупать кримпер смысла нет. Вполне надежно можно обжать клеммы и при помощи бокорезов либо иного подобного инструмента (4 и 5 контакты на фото выше). В данном конкретном случае использовал затупившиеся от постоянной работы бокорезы.

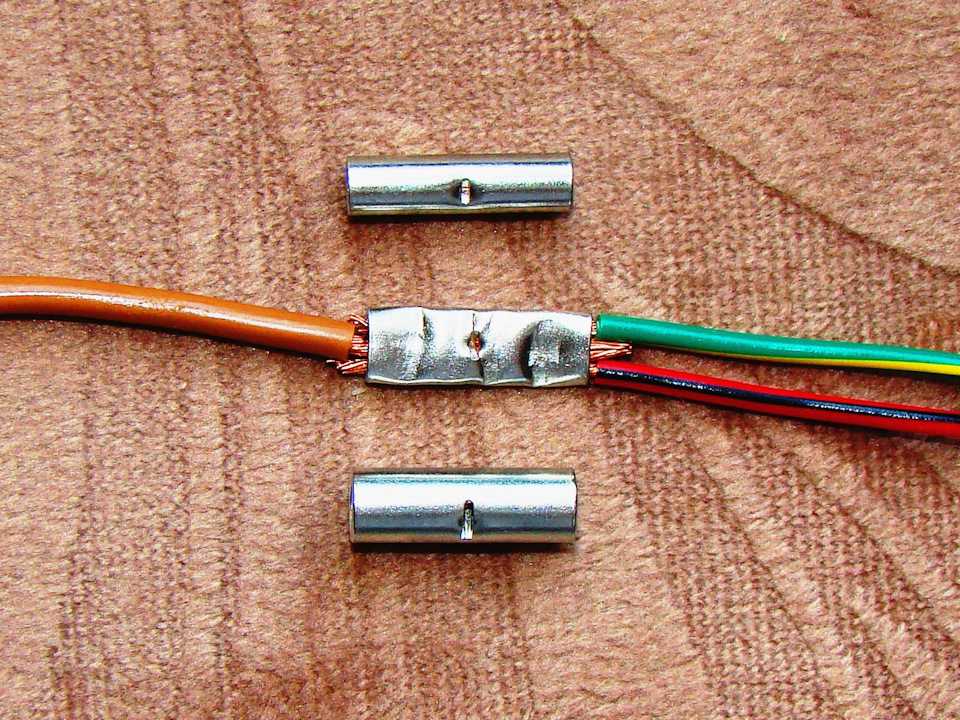

Так же в продаже есть различных диаметров соединители для обжима проводов в виде медной трубки с покрытием. Дополнительно соединители могут быть уже одеты в термоусадочную трубку.Соединить можно как два, так и большее количество проводов в одном месте:

Для обжима используется специально предназначенные для такого вида соединений кримперы, либо можно воспользоваться вот таким нехитрым инструментом:

Опять-таки такой вид соединения проводов требует защиты от влаги и соприкосновения с другими проводниками электричества.Лично мне данный вид соединения не нравиться по разным причинам и его использую очень редко.

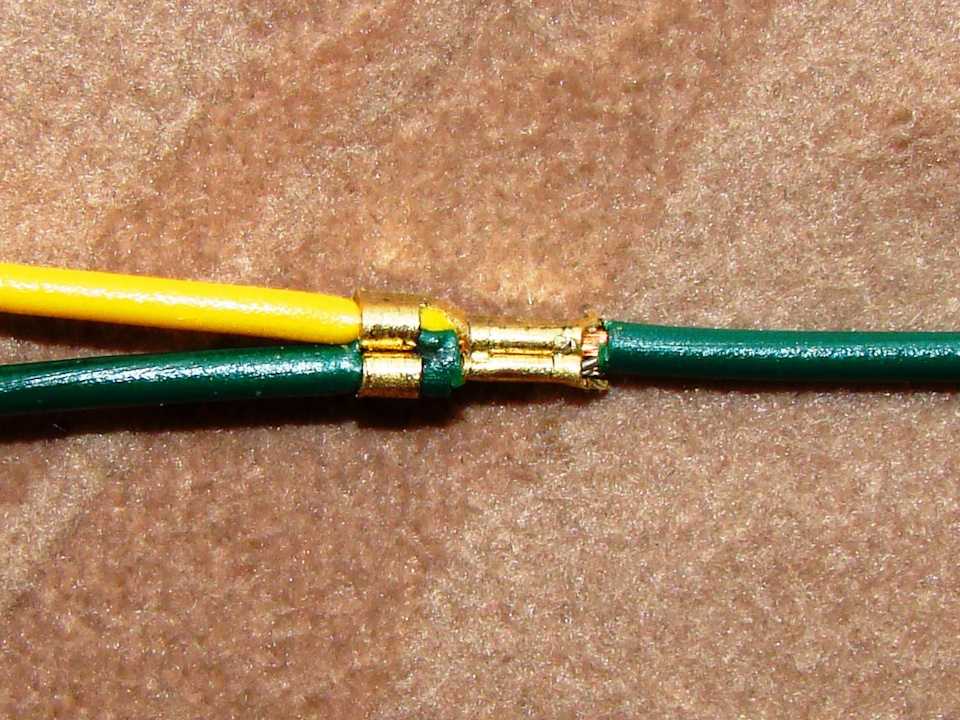

Довольно хорошее соединение проводов можно получить при помощи наконечника ножевой клеммы, как соединяя пару проводов вместе, так и подсоединяя провод к штатной проводке автомобиля.Очищается от изоляции небольшой участок провода, к которому будет выполнено подсоединение, и используется подходящего размера ножевая клемма, у которой необходимо отрезать хвостовик (на фото линия реза показана красной штриховой линией):

Далее следует обжим кримпером, бокорезами или еще чем ни будь, не забывая про гидро и электро изоляцию.

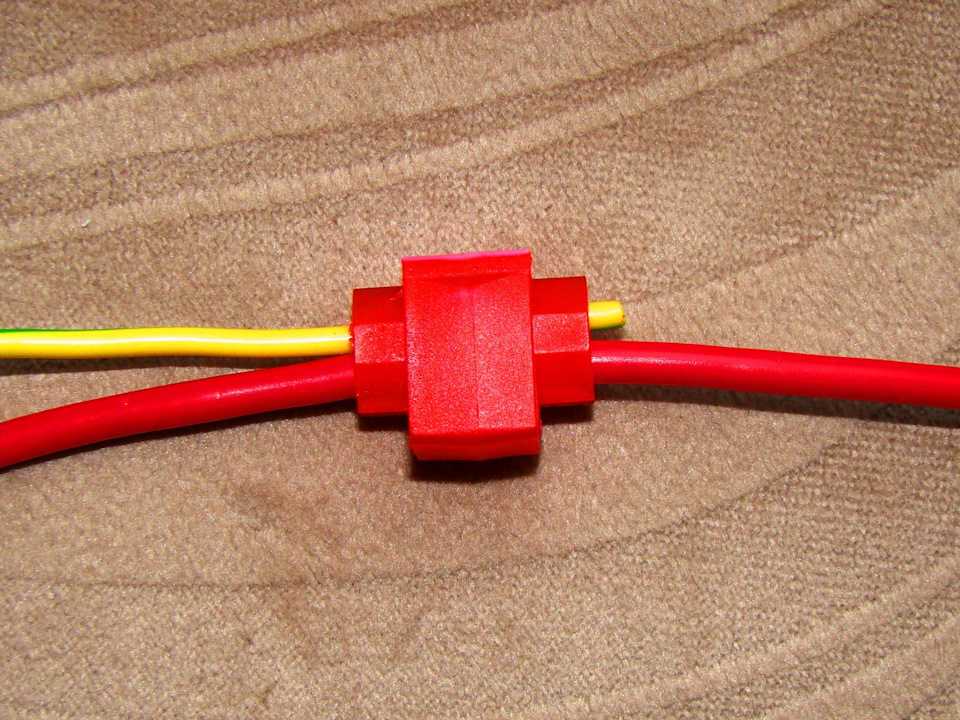

И в завершение рассказа о соединителях остановлюсь еще на одном, так называемом скотчлоке.Штуковина занятная и предназначена для быстрого соединения двух проводов:

На первый взгляд все выглядит респектабельно:

А вот так все выглядит после вскрытия:

Часть жил у красного провода (1,5 мм кв.) повреждена, а у желтого-зеленого провода (0,75 мм кв.) даже не прорезана изоляция. Это произошло из-за того, что у скотчлоков есть своя размерная линейка для соединения проводов в зависимости от площади сечения проводника. Различаются такие скотчлоки по цвету. Если типоразмер скотчлока подобран неправильно, то тут будет либо недорез проводников, что плохо, либо перерез проводника, что не допустимо. Ну, и данный соединитель предназначен для соединения двух проводов только одного и того же сечения.Чем еще плохо такое соединение, так это невозможностью выполнить защиту мест соединения проводов от влаги. Поэтому, такие китайские штучки в автомобиле лучше не применять.

Пайка либо сварка

Эти способы соединения проводов применяют довольно часто. Пайку используют при работе со слаботочными соединениями (сигнализация, охранные системы). Для работы с пайкой применяют ручные паяльники и так называемые паяльные станции. Но у этого способа соединения существует недостаток. Дело в том, что при перегреве проводов припой может просто испариться.

Сварку применяют достаточно редко. Все дело в том, что для этого способа требуется наличие сварочной аппаратуры и монтажник должен владеть навыками работы со сваркой.

При выполнении сварки или пайки зажимы для проводов не нужны, но наложить слой изоляции должен быть в наличии.

Производители

Большое значение отводится компании-изготовителю. Известная марка служит своеобразной гарантией качества изделия. Поэтому не стоит экономить. Колодки от недобросовестных производителей могут расплавиться и привести к замыканию проводки.

  • Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

  • Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

  • Как правильно сделать скрутку проводов? Как сделать надежное и безопасное соединение своими руками (155 фото)

Самыми популярными компаниями, занимающимися выпуском клемм, являются WAGO Kontakttechnik и Phoenix Contact.

В заключение отметим, что такие понятия, как клеммная колодка и универсальность, несовместимы. Каждая отдельная ситуация требует индивидуального выбора клеммника с учётом электрических и прочностных показателей. Поэтому, прежде, чем идти за покупкой клеммного соединения, нужно озаботиться составлением схемы проводки, определиться и высчитать требуемое число и тип клемм.

Общая информация о способах соединения

Здесь стоит начать с того, что скрутка проводов — это способ соединения, который появился примерно в одно время с появлением и самой электрификации. Однако, с тех пор прошло уже огромное количество времени. Развитие технологий привело к появлению более нового метода — клеммников Wago. С одной стороны, после таких объяснений, ответить на вопрос о том, что лучше — скрутка или клеммник, становится очень просто. Более новые технологии всегда опережают старые, это удобней и практичней, а также эстетичней. Но в этом случае и «Ваго» имеет определенные недостатки.

Сегодня можно говорить о том, что оба метода имеют право на существование и эксплуатацию. Однако, к примеру, по ПУЭ нельзя осуществлять обычную скрутку, необходимо осуществлять либо спайку, либо сварку.

Отвечая на вопрос о том, что лучше — скрутка или клеммник, необходимо брать во внимание важный факт — где именно эксплуатируются провода. Допустим, пожарная инспекция на всех объектах, подлежащих осмотру, будет очень быстро пресекать обычную скрутку

Это обусловлено тем, что очень часто причиной пожара становится некачественное соединение. Скручиваются медные и алюминиевые провода между собой, жесткие и мягкие, и т.д. Все это в конечном итоге вполне может стать причиной возгорания.

Как проводить работы в воде и земле

Во время электромонтажных работ нередко происходит такая ситуация, когда необходимо скрепить электропроводку под водой либо в земле. Сейчас мы кратко рассмотрим особенности каждого из случаев!

В воде (к примеру, при установке погружного насоса), рекомендуется использовать следующую технологию. Для начала концы спаиваются, после этого место пайки тщательно изолируется термоклеем, поверх которого надевается термоусадка. Если все сделать качественно и на совесть, стык будет герметичным и безопасным. В противном случае может произойти короткое замыкание и выход электросети из строя.

Для соединения электрического провода в земле (к примеру, после его механического повреждения), рекомендуется использовать метод, предоставленный выше (термоклей и термоусадка), но лучше обезопасить себя и использоваться следующую методику. Зажимаете концы кабеля с помощью клеммника, устанавливаете герметичную распаечную коробку, после чего тщательно заливаете коробку специальным силиконовым герметиком

Обращаем Ваше внимание на то, что трассу под землей необходимо дополнительно поместить в трубу либо короб, чтобы обеспечить надежную защиту от грызунов!. Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!

Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!

Вот и все, что хотелось рассказать Вам по поводу данного вопроса! Если какой-либо нюанс был упущен, советуем Вам просмотреть наглядные видео-уроки. Надеемся, что теперь Вы знаете, что за соединители лучше использовать для тех или иных условий применения, а также, как может выполняться соединение проводов в распределительной коробке.

Также читают:

Выбор способа соединения проводников

Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.

Watch this video on YouTube

Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

Соединение многожильных и одножильных проводников

Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.

При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.

Соединение проводов с сечением разного диаметра

Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.

Соединение проводов большего сечения

Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.

При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.

Соединение перебитых в стене проводов

Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.

После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.

Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.

Соединение меди и алюминия

Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.

Способы соединения провода СИП с разными кабелями

Виды клемм для соединения проводов

Как можно соединить провода в распределительной коробке?

Как правильно соединить медный и алюминиевый провода?

Какие бывают виды клеммных соединительных колодок?

Как пользоваться клеммниками Wago для соединения проводов?

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.
