Замена лампочек в приборной панели на ладе приора: какие стоят,

Снятие и установка комбинации приборов Лада Приора

Комбинацию приборов снимают при снятии панели приборов а также при замене лампочек подсветки или при ремонте самой комбинации.

Вам потребуются отвертки с крестообразным и плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Опустите рулевую колонку вниз до упора, снимите рулевое колесо

рис. 1

3. Снимите крышку блока предохранителей и реле.

4. Выверните четыре винта крепления щитка панели приборов

5. Снимите щиток с панели приборов (для наглядности работы выполнены с частичной разборкой рулевой колонки).

6. Выверните два винта крепления комбинации приборов к панели приборов

7. Извлеките комбинацию из гнезда.

8. Подденьте и поверните фиксатор колодки жгута проводов панели приборов

9. Отсоединив колодку от выводов комбинации приборов, снимите комбинацию приборов с автомобиля.

Так выглядит снятая с автомобиля комбинация приборов.

рис. 10

10. Установите комбинацию приборов в порядке, обратном снятию.

При подключении жгута проводов к выводам комбинации приборов соблюдайте осторожность — не повредите контактные выводы. Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели

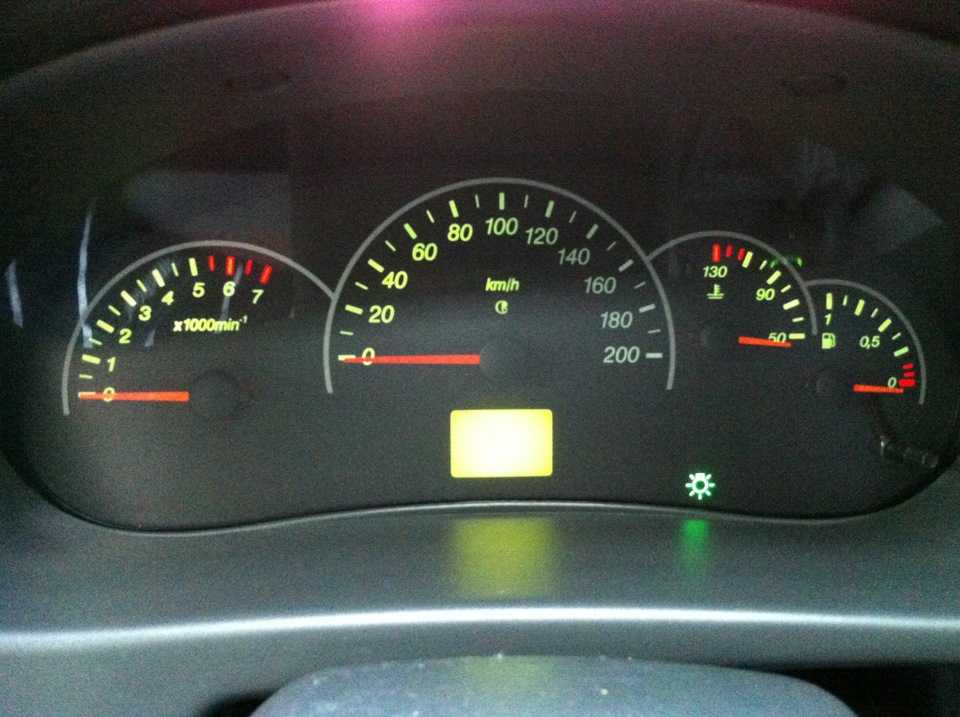

У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели. У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве. Откручиваем 2 шурупа сверху.

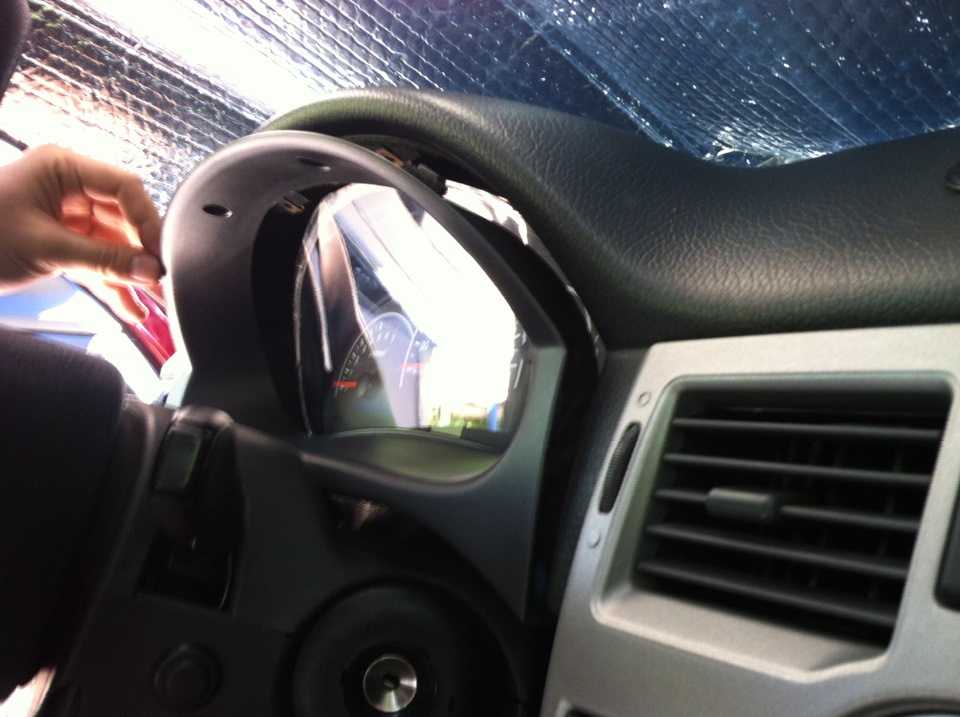

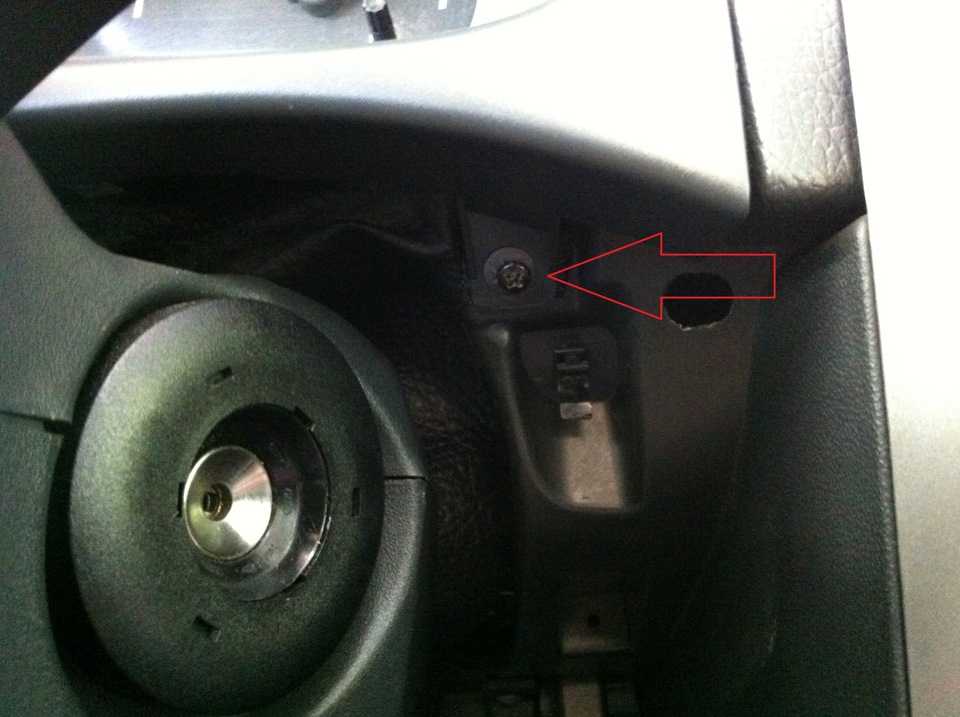

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда. Видим еще 2 болта (один слева, другой справа)

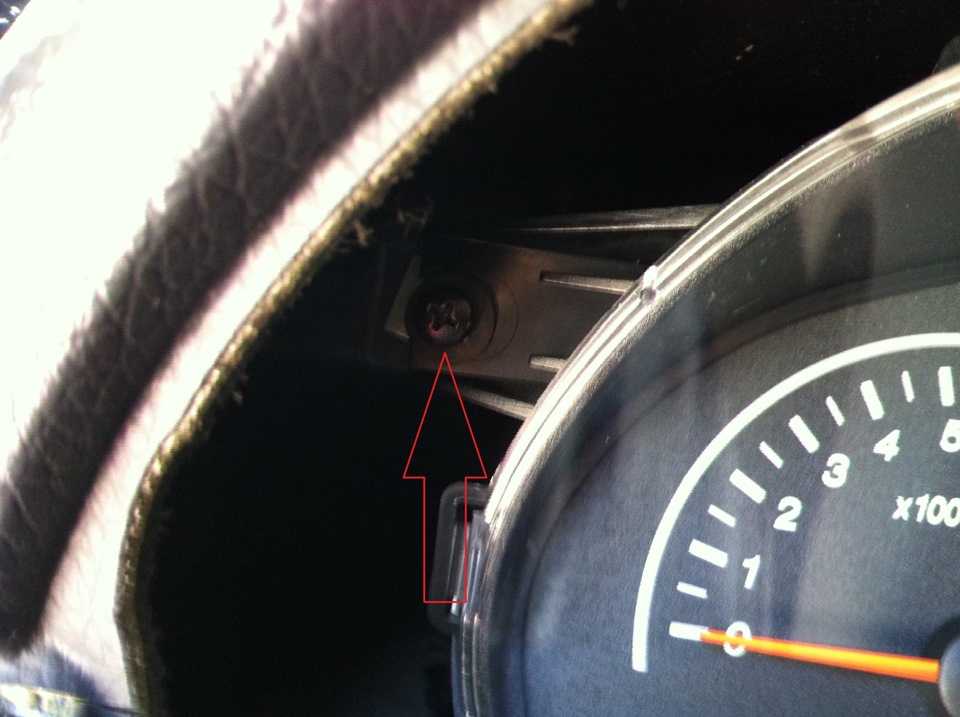

Откручивем их (осторожно с шайбами — улетают быстро)

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

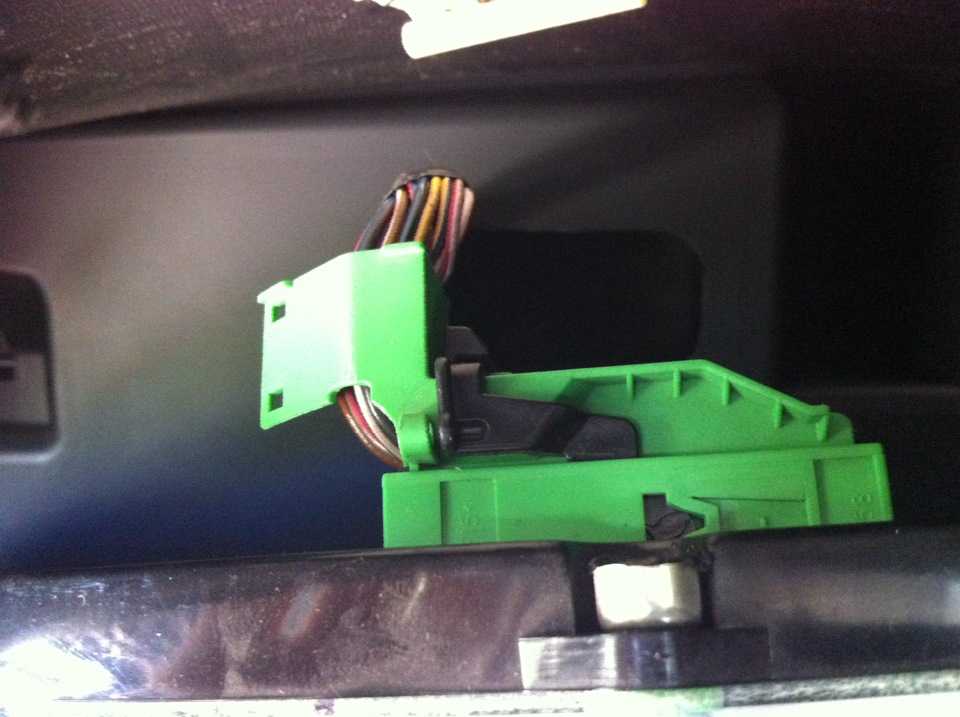

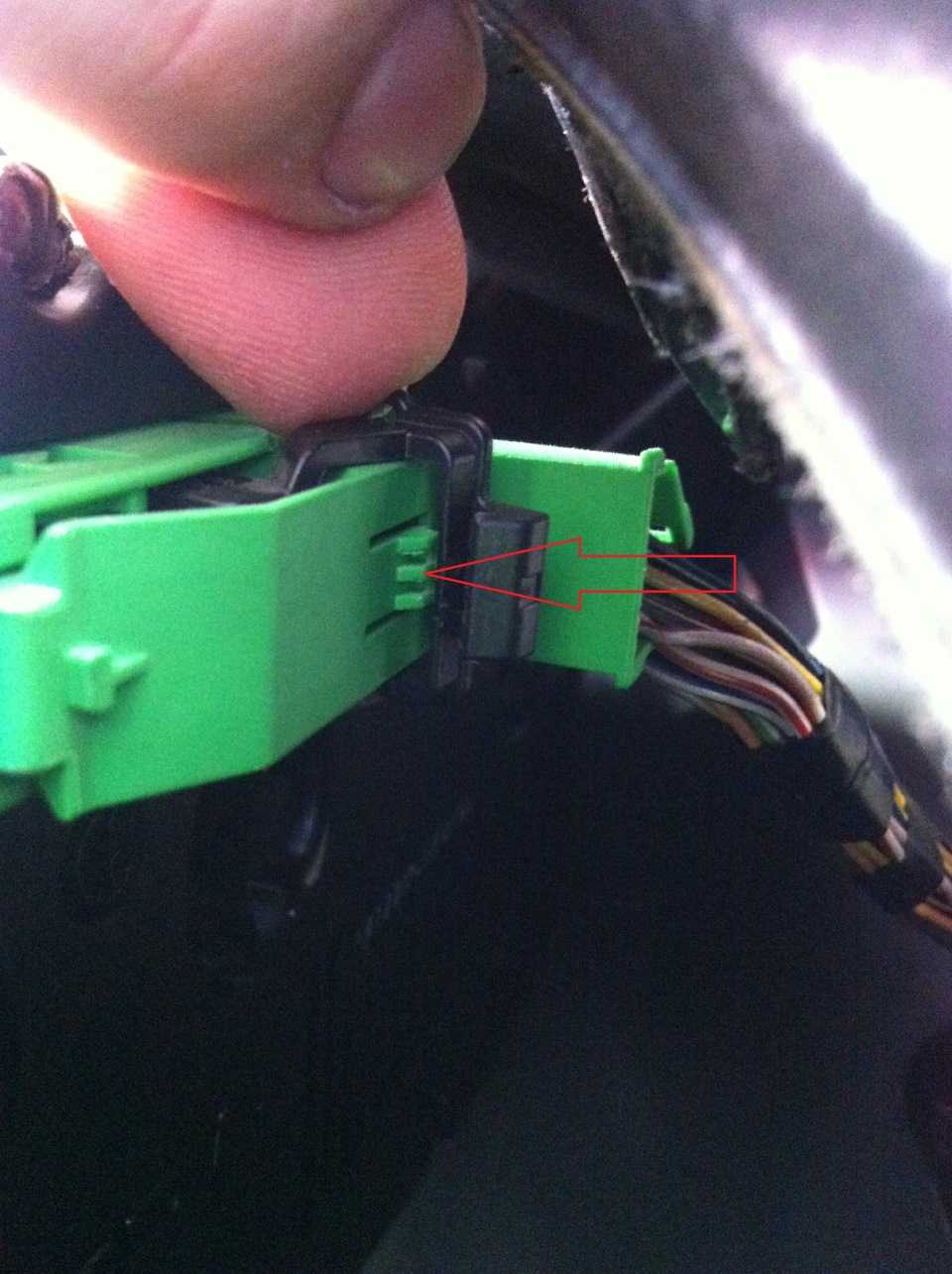

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Слегка давим плоской отверткой на этот язычок

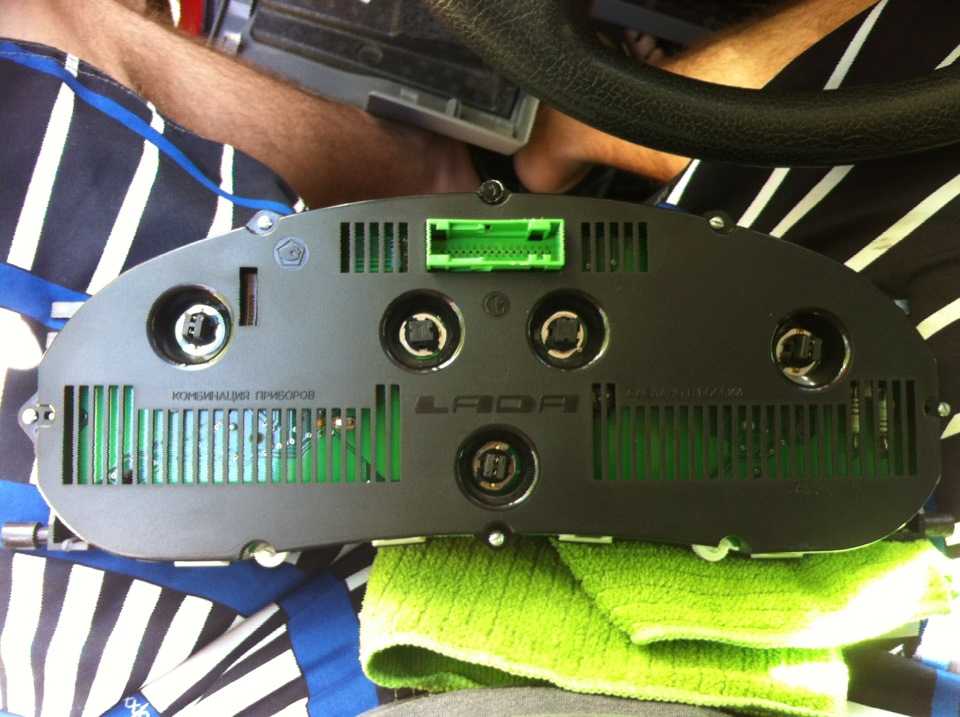

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

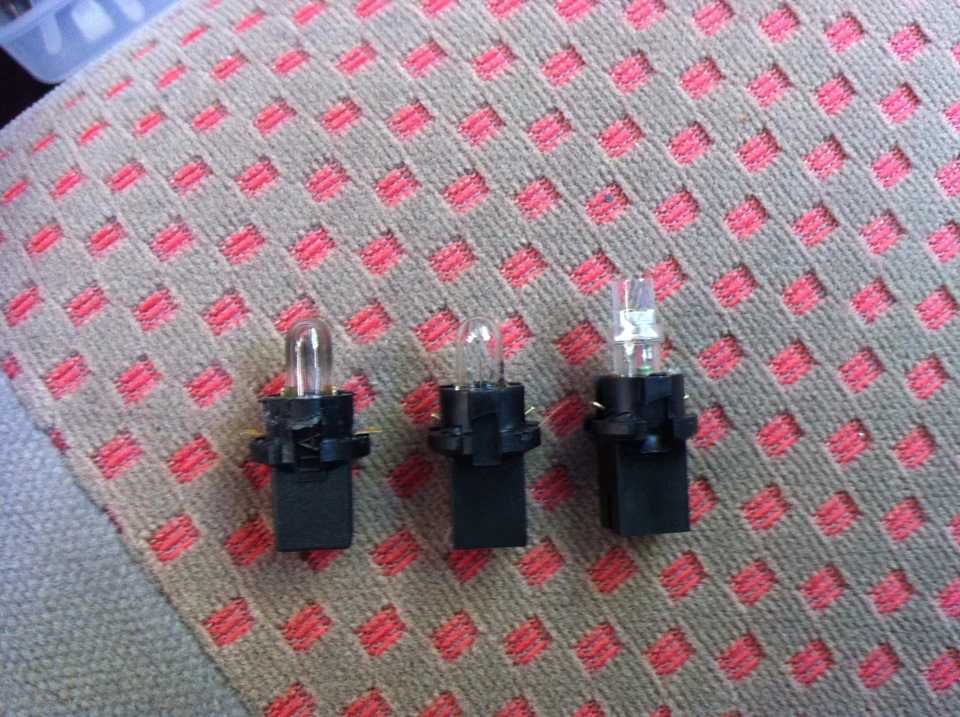

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон. Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Тюнинг приборной панели Приора используем светодиоды

806

Лада Приора, по сравнению с другими моделями концерна АвтоВАЗ, отличается более привлекательной и качественной приборной панелью с отделкой из хорошего пластика типа «Soft Look» и неплохой комбинацией приборов. Однако владельцы этих автомобилей стремятся изменить некоторые элементы приборной панели и сделать внутреннее убранство салона более ярким и стильным.

1 Тюнинг панели приборов на Ладе

Модернизация приборной панели, как правило, начинается с установки новой подсветки. Для этого потребуется набор инструментов, а именно – отвертки и ключи, а также светоотражающая фольга и светодиодные ленты. На первом этапе демонтируется приборная панель. Это делается своими руками с помощью крестообразной отвертки. Рулевое колесо для этого снимать не нужно, достаточно лишь убрать рулевую колонку в самое низкое положение.

Затем, следуя инструкции, разберите приборку. На втором этапе необходимо аккуратно отделить накладку от основного стекла и разобрать циферблаты и стрелки. Самым простым способом улучшения подсветки приборной панели считается снятие стандартного напыления с цифр на накладке. Таким образом, при штатном подсвечивании цифры на щитке приборов будут иметь яркое белое свечение.

Еще один простой и недорогой вариант тюнинга приборной панели – наклейка разноцветных вставок из неплотного целлофана, которые необходимо наклеивать на обратную сторону снятой со стекла панели. Это позволит изменить цвет на спидометре и шкале температур. Однако, более серьезный тюнинг предполагает установку дополнительной подсветки или полного изменения стандартного освещения.

2 10 светодиодов для изменения подсветки

Чтобы улучшить или поменять освещение на приборной панели, после ее снятия необходимо наклеить кусочки светодиодной ленты. Клеить их необходимо по всему периметру приборки, через одинаковое расстояние. При этом важнейшим условием является соблюдение полярности при соединении диодной ленты и штатных проводков питания. Далее необходимо аккуратно разобрать дисплей и удалить из него световой фильтр зеленого цвета.

Это позволит сделать подсветку дисплея ярко-белой. Однако в том случае, если вы хотите получить какой-нибудь другой цвет на дисплее, можно приобрести светофильтр любого цвета – как правило, они продаются в специализированных магазинах. Некоторые владельцы Приоры при полном изменении подсветки меняют и подсветку основной стрелки спидометра. Для этого используются светодиоды того цвета, на который вы хотите поменять освещение стрелки. Достаточно будет десяти CMD светодиодов. 3 светодиода – на спидометр и тахометр, еще по три – на шкалу температуры двигателя и показателя расхода топлива.

Лучше всего закреплять светодиоды паяльной лампой, впаивая их в основное стекло на панели приборов. При этом также не стоит забывать о необходимости подключения штатных проводов с обратной стороны с соблюдением полярности. При соблюдении всех правил инструкции и наличии необходимых инструментов провести подобные изменения своими руками не составит большого труда, зато результат обязательно порадует владельца автомобиля.

3 Защищаем консоль – краска и полиуретан

После определенного времени эксплуатации модели ВАЗ Приора в салоне могут появиться неприятные звуки – скрип или стук где-то внутри консоли. Чтобы этого избежать, специалисты рекомендуют демонтировать облицовочную панель консоли и нанести на основной корпус дополнительный слой покрытия из полиуретана или моделина. Это позволит избавиться от неприятного скрипа и посторонних шумов в салоне.

Кроме того, популярным направлением внутреннего тюнинга на Приору является покраска центральной консоли в другой цвет.

Для этого вам потребуется баллончик с краской и грунтовка для пластика. Снимите центральную консоль, при этом следуя инструкции и не забывая отключать электронные приборы, магнитолу, питание печки, часов и т.д. Далее следует нанести на пластиковую консоль тонкий слой грунтовки, дать просохнуть несколько часов, затем нанести краску из баллончика по всей поверхности консоли. Цвет выбирать вам и только вам, однако после изменения подсветки панели приборов и улучшения вида центральной консоли салон автомобиля станет более привлекательным и спортивным.

https://youtube.com/watch?v=CSgh75RlPdc

806

Приборная панель

Для отображения технической исправности транспортного средства и контроля над его состоянием существуют визуальные индикаторы, которые расположены на приборной панели. Если в автомобиле возникает какая-либо поломка, то определенный датчик возвестит об этом водителя.

Приборная панель “Приоры” обладает максимальной информативностью и содержит необходимое количество индикаторов. Каждый датчик на панели подсвечивается изнутри различным цветом, тревожные сигналы окрашиваются обычно в красный цвет.

За подсветку отвечает набор лампочек, вмонтированных с другой стороны приборной доски.

Расшифровка индикаторов

Для того чтобы легко ориентироваться в данном конкретном состоянии автомобиля, необходимо понимать назначение всех индикаторов. Это также поможет разобраться в поломке устройства и его причине. На приборной панели “Приоры” расположены следующие сигнальные индикаторы:

  • спидометр – извещает о скорости, с которой движется транспортное средство;
  • тахометр – показывает обороты коленчатого вала за минуту, красная зона сообщает о критическом превышении показателя;
  • состояние аккумуляторной батареи – нормальное состояние датчика выключенное, если загорается, то имеются неисправности с самой батареей или электропитанием (кроме момента включения зажигания);
  • давление масла – загорается при критически низком давлении смазочной жидкости в двигателе, крайне не рекомендуется дальнейшая эксплуатация транспортного средства;
  • датчик стояночного тормоза – желтый цвет на сигнализирует о включенном состоянии;
  • температура охлаждающей жидкости – нормальное положение стрелки 80-90 ℃, свыше 100 ℃ происходит перегрев системы охлаждения, эксплуатация двигателя запрещена;
  • наличие топлива в бензобаке – информирует о количестве бензина.

Дополнительные датчики

Еще несколько важных информационных индикаторов на приборной панели “Приоры”:

  • кнопка управления суточным пробегом автомобиля и навигация между режимами;
  • аварийная сигнализация – нормальное положение характеризуется вдавленной кнопкой без световой индикации;
  • неисправность в усилителе руля – при поломке данного устройства датчик будет сигнализировать при включенном зажигании;
  • индикатор дальнего света фар – при активации горит синим цветом;
  • габаритные огни – оповещает о включенных габаритных огнях транспортного средства;
  • неисправные подушки безопасности – во время включения зажигания на приборной панели “Приоры” загорается индикатор, система сканирует целостность подушек и при удовлетворительном результате индикатор гаснет;
  • датчик ремня – сигнализирует о нарушении безопасности вождения, водитель не пристегнут соответствующим ремнем;
  • неисправность тормозной системы – эксплуатация автомобиля запрещена;
  • поломки в системе ABS – можно передвигаться, тормозная система в норме, но проблему режима помощи в торможении лучше устранить;
  • неисправность двигателя внутреннего сгорания (Check Engine) – обширный перечень неисправностей, влияющих на работу мотора, требуется скорейшая диагностика и безотлагательный ремонт.

Для освещения приборов в данном транспортном средстве устанавливаются два типа лампочек: обычные и с патроном категории VDO.

Иногда они перегорают, причиной может быть перенапряжение в электрической сети автомобиля, сильная вибрация кузова, конец срока службы или некачественность изготовления (что чаще всего).

Чтобы определить вид монтируемой лампочки, необходимо снять приборный щиток и на его обратной стороне выкрутить сгоревший элемент. Сами световые компоненты одинаковые. Однако их контакты, в виде очень тонких проводков, припаяны к контактам патрона.

Замена лампочек

Замену лампочек приборной панели “Приоры” можно осуществить двумя способами. Первый – самый легкий: просто купить лампочку вместе с патроном и без труда заменить ее. Во втором случае придется вооружиться паяльником и терпением, так как проводные контакты светового элемента припаяны к патрону.

Необходимо выпаять старые контакты, освободить патрон от сгоревшей лампы и припаять новую

Важно обратить внимание на полярность во время сборки. При неправильном подсоединении лампочка сгорит и придется начинать все сначала, вплоть до покупки нового светового элемента

Дополнительный блок

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ).

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

Предохранители

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

F3 (15 А) – электрический бензонасос. Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20. Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

K1 – главное реле.

K2 – реле электробензонасоса. См. выше про F3.

Горит восклицательный знак – что делать?

Мы заметили, что на автомобильных форумах часто появляются новые темы, где водители спрашивают про восклицательные знаки, который выводятся на панель Лада Приора. Они редко уточняют, в каком месте он горит, и что изображено на значке. В этом разделе мы собрали небольшой F.A.Q. Ниже перечислены все восклицательные знаки, которые могут загореться на панели приборов автомобиля ВАЗ 2170. Обозначения у этих значков следующее:

Горит красный восклицательный знак в кругу (снизу). Индикатор указывает, что в тормозной системе автомобиля присутствуют неполадки. Обычно это низкий уровень тормозной жидкости. Долейте ее в бачок и, скорее всего, знак перестанет гореть. Если этого не произошло, то стоит проверить систему на наличие поврежденных компонентов. При зажигании индикатор загорается на 4 секунды, а потом гаснет.

Горит красный восклицательный знак в треугольнике/кругу (сверху). В современных версиях вместо круга используется треугольник. Индикатор сообщает нам о дефектах в работе распределителя тормозных сил

Соблюдайте повышенную осторожность, если лампа горит во время движения.

Восклицательный знак возле иконки руля. При длительном свечении указывает на неисправности в электроусилителе руля (ЭУР) Как и остальные значки, он загорается при зажигании и через несколько секунд гаснет, если система работает исправно.

Иногда причиной индикации становятся неисправности в электронике. Отходят клеммы, окисление контактов, дефекты в бортовом компьютере – вот несколько причин произвольного появления значков. Чтобы не нанести вред одной из систем, сначала проверьте электронную часть. Для этого достаточно демонтировать приборку на Лада Приора и посмотреть, надежно ли клеммы сидят в гнездах. Если загорелся индикатор тормозной системы, то сначала проверьте уровень жидкости в бачке, а только потом заливайте новый тосол.

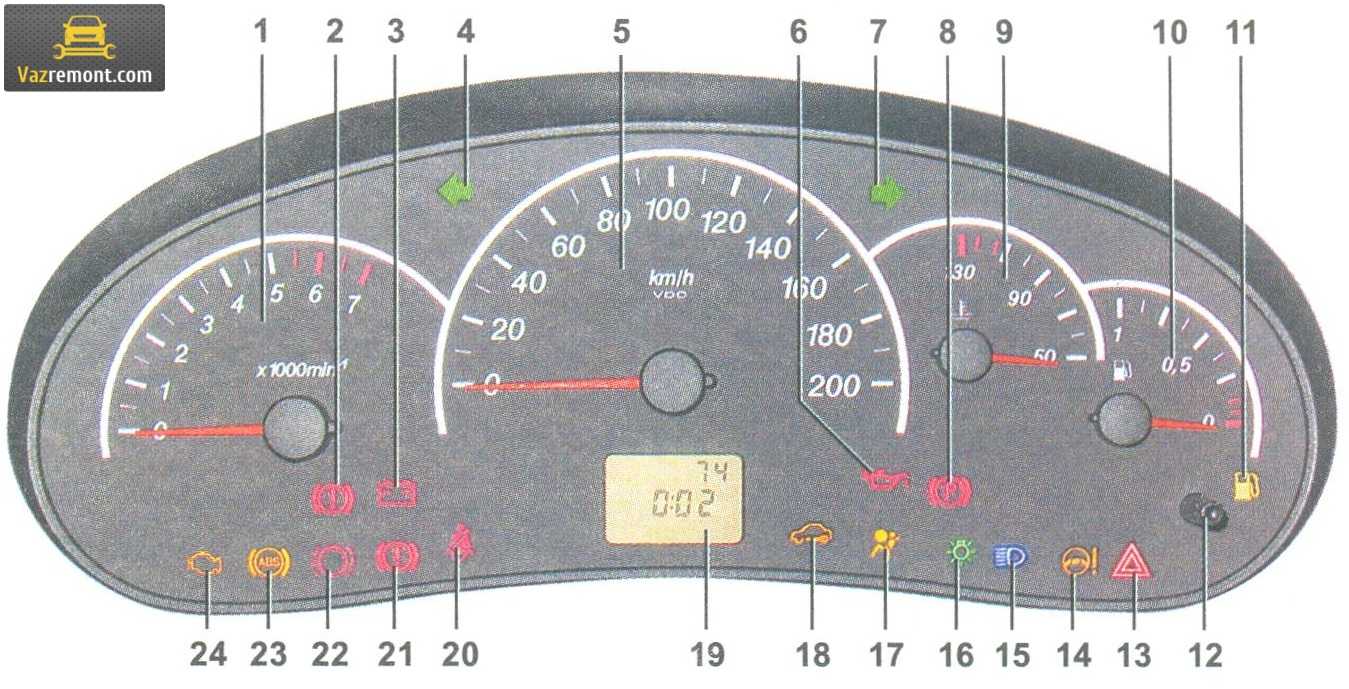

Обозначения индикаторов приборной панели

№ на схеме Обозначения индикаторов
1 Тахометр. Прибор измеряет частоту коленвала двигателя (обороты в минуту). Если стрелка заходит за красное значение, значит – мотор Лада Приора работает в опасном режиме;
2 Индикатор распределителя тормозного усилия. Сообщает о дефектах в работе этого узла;
3 Заряд АКБ. Если лампа горит во время работы двигателя, значит батарея разрядилась;
4 Левый поворотник. Знак мигает при аварийной сигнализации или включенном левом указателе;
5 Спидометр. Прибор сообщает скорость, с которой движется ваша Лада Приора в данный момент;
6 Аварийное давление смазки в моторе. Если знак горит во время работы силовой установки, значит в системе понижено давление, крайне не рекомендуется эксплуатировать мотор в таком состоянии;
7 Правый поворотник (смотрите №4);
8 Индикатор ручного тормоза. Горит желтым, если Лада Приора стоит на «ручнике»;
9 Температура антифриза в системе охлаждения. Рабочая температура мотора начинается от 90° и выше до красной отметки. При перегреве необходимо заглушить двигатель;
10 Уровень бензина в баке. Если уровень горючего приблизится к минимуму, топливный насос может сломаться;
11 Резервный уровень бензин. Индикатор загорается, когда осталось меньше 10 литров;
12 Клавиша для сброса суточного пробега и перехода между режимами индикации;
13 Аварийная сигнализация. Если вы запустили «аварийку», лампа будет мигать вместе со стрелками поворотников;
14 Неисправности в электроусилителе. Если в ЭУР появились дефекты, лампа будет гореть во время работы мотора;
15 Обозначение дальнего света. Активный индикатор сообщает о том, что вы перешли на дальний;
16 Наружное освещение. Система оповещает водителя о работе габаритов или ближнего света;
17 Неисправности в подушках безопасности. Если лампа горит после пуска, то есть большая вероятность, что подушки не сработают при столкновении;
18 Иммобилазйер. Звуковой сигнал и мигание говорят о том, что система иммобилайзера неисправна;
19 Экран компьютера. Здесь вы можете посмотреть информацию с БК, а также узнать общий и суточный пробег;
20 Обозначение не пристёгнутых ремней. Зуммер будет сигнализировать о нарушении в течение 90 секунд;
21 Тормозная система находится в аварийном состоянии. Чаще всего это изношенные колодки или недостаточное количество жидкости в системе;
22 Отключение определенной подушки;
23 Индикатор дефектов в работе ASB, тормозная система при это работает в штатном режиме;
24 Check Engine – в двигатели поломка, срочно требуется диагностика и последующий ремонт.

Поэтапная замена вышедших из строя лампочек

Чтобы самостоятельно заменить перегоревшие на щитке лампочки, потребуется минимум инструментов и немного свободного времени. Меняем вышедшие из строя элементы в такой последовательности:

  • используя две отвертки (крестовую и плоскую), снимаем щиток приборной панели. Для снятия нужно отвинтить два верхних крепежа;
  • аккуратно демонтируем панель, расположенную под колонкой рулевого колеса, повернув для этого 3 крепежа, которые расположены в нижней части колонки;
  • 2 крепежа, расположенных под панелью, нужно также отвинтить, чтобы можно было опустить рулевое колесо в самое нижнее положение для демонтажа накладки щитка;
  • отвинчиваются два крепежа, которые фиксируют приборную панель, используя для этого отвертку, у которой имеется намагниченный наконечник;
  • освобожденную от крепежей панель нужно аккуратно потянуть к себе, обнаружив провода и колодку, их обязательно отсоединяем, нажав для этого на так называемый «язычок», что полностью освободит панель и ее можно будет без усилий снять;
  • в щитке приборов Приоры предусматривается 5 лапочек для подсветки: одна лампа помогает подсвечивать нижнюю часть дисплея, а остальные 4 освещают середину панели;
  • лучше всего сразу заменить все лампы, чтобы через несколько дней не повторять весь процесс замены заново;
  • после того как последняя лампа будет заменена на новую, сборка щитка осуществляется в обратной последовательности.

Как можно заметить, процесс замены лампочек на панели приборов довольно прост и не требует особого мастерства, поэтому справиться с такой задачей сможет даже автовладелец Приоры без опыта. Но если в процессе замены возникнут вопросы или сложности, то можно в удобное для себя время просмотреть обучающее видео на интернет-ресурсе.

Замена ламп

В предыдущих постах мы разобрались как снять панель приборов на Приоре. Еще раз писать смысла нет, переходите, читайте, снимайте. В этом посте только замена ламп.

Панель приборов подсвечивает пять лампочек. Лампочки меняются очень просто. Беремся за цоколь и поворачиваем против часовой стрелки. Вы почувствуете как цоколь с лампочкой выйдет из посадочного места.

Устанавливаются лампы в обратном порядке. Вставляем цоколь с лампой вместо посадки и поворачиваем по часовой стрелке до фиксации.

Видео урок

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.Видим еще 2 болта (один слева, другой справа)

Откручивем их (осторожно с шайбами — улетают быстро)

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

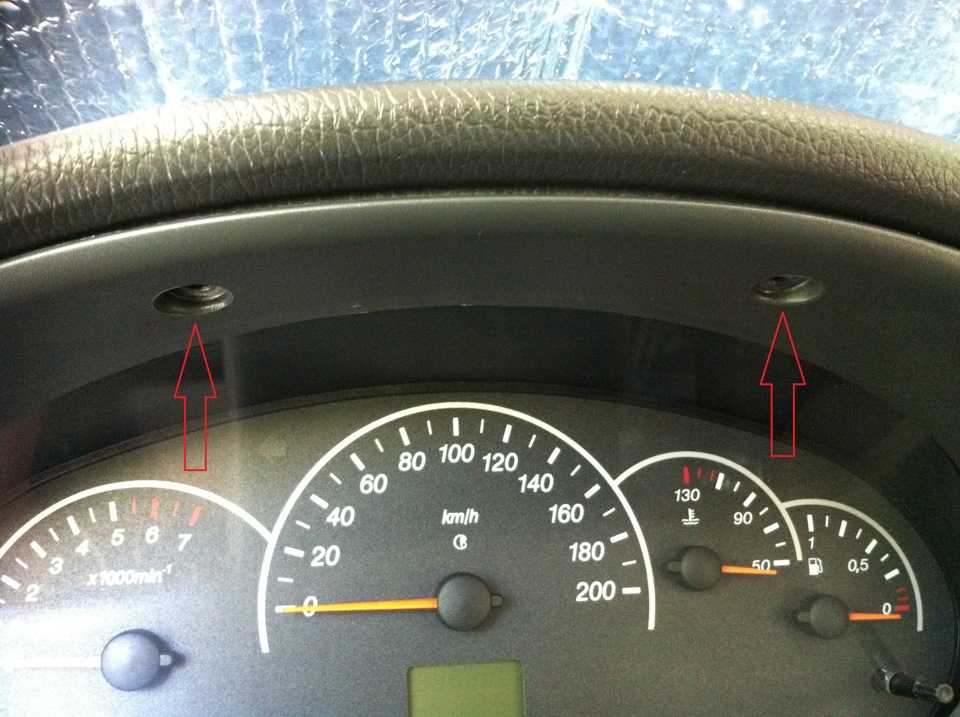

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов

Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

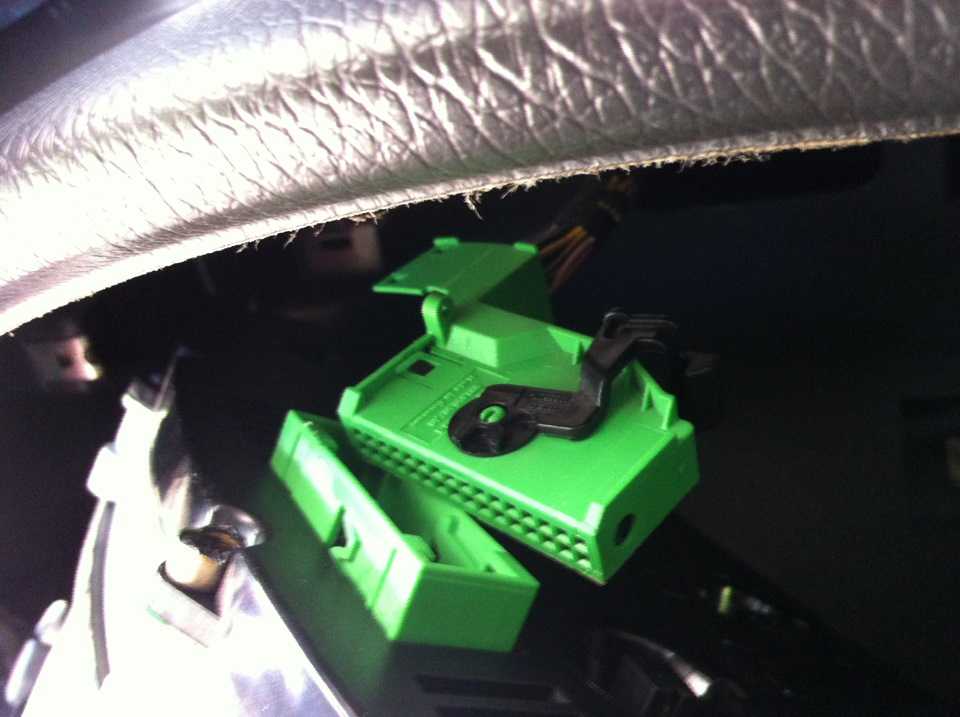

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

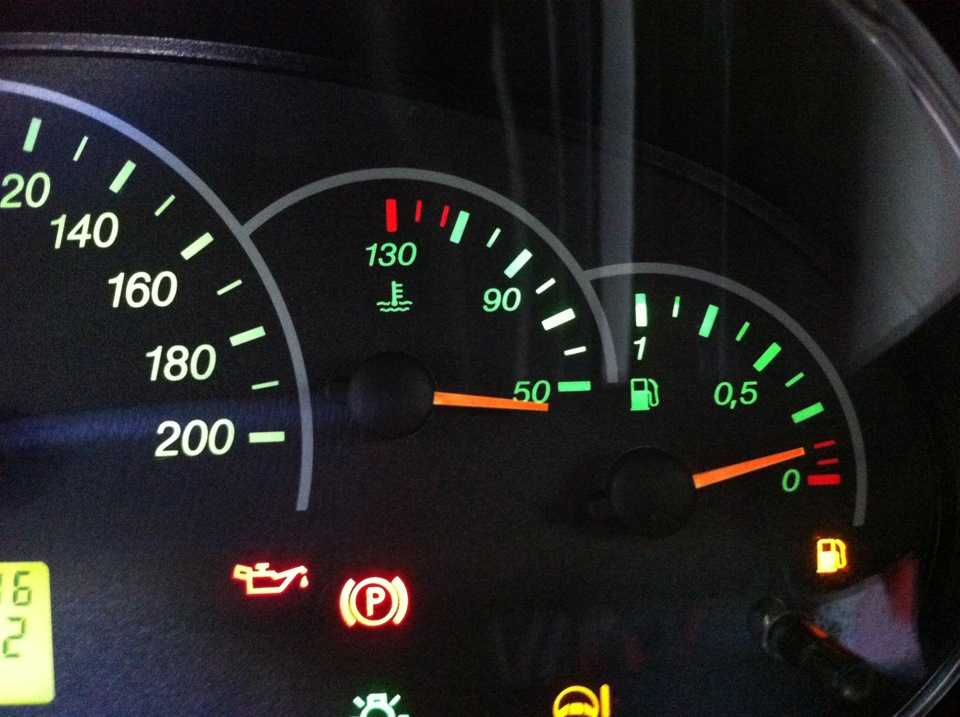

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не «разорвет» её снова. Лампа пошла под замену. также прикупил немного прозапас)))

К сожалению, многочисленные автомобильные комплектующие рано или поздно могут выйти из строя, поэтому автовладельцам приходится их менять. Если в Ладе Приора или в любом другом автомобиле перегорят лампы на щитке приборов, можно без помощи сотрудников СТО справиться с этой поломкой, что позволит сэкономить немало денежных средств. А как правильно и поэтапно можно поменять лампочки на панели приборов Приора, будем анализировать в этой статье.

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно. По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый. Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.
