Сигнальный кабель — это проводниковое изделие, предназначенное для передачи слаботочных электрических сигналов в системах управления, охраны, автоматики и связи. В отличие от силовых кабелей, он рассчитан не на передачу мощности, а на точную и помехозащищённую передачу информации. Именно поэтому к нему предъявляются особые требования по экранированию, гибкости и стабильности параметров.
Конструкция и основные компоненты
Основу сигнального кабеля составляют медные проводники — многопроволочные или однопроволочные. Многопроволочные жилы обеспечивают большую гибкость, что важно при прокладке в условиях сложной трассы или частого изгиба. Сечение жил, как правило, невелико: от 0,1 до 0,75 мм², реже встречаются кабели с жилами 1,0–1,5 мм².
Изоляция жил выполняется из поливинилхлорида (ПВХ), полиэтилена или фторопласта. Каждый материал имеет свой температурный диапазон и химическую стойкость. Фторопластовая изоляция применяется там, где требуется работа при высоких температурах или в агрессивных средах, тогда как ПВХ достаточно для большинства стандартных условий.

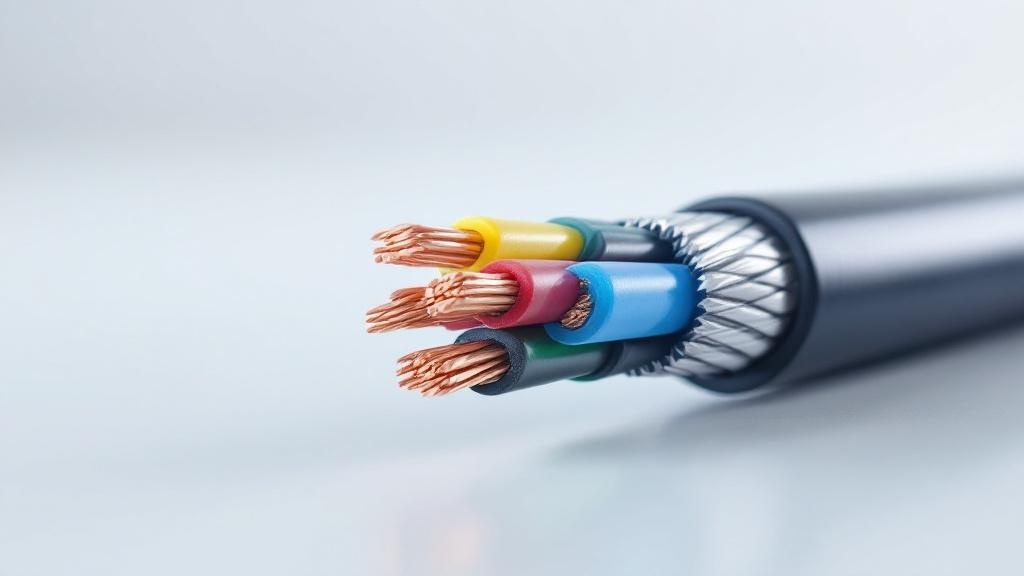

Ключевым элементом многих сигнальных кабелей является экран — оплётка из медных проволок, алюмополиэтиленовая лента или их комбинация. Экран снижает влияние электромагнитных помех на передаваемый сигнал. Поверх всей конструкции укладывается внешняя оболочка из ПВХ или других полимеров, которая защищает кабель от механических воздействий и окружающей среды.
Разновидности и маркировка
Российский рынок предлагает широкий ассортимент сигнальных кабелей. Наиболее распространены следующие типы:
- КСВ, КСПВ — кабели для систем видеонаблюдения и охранной сигнализации, неэкранированные или с минимальной защитой, предназначены для внутренней прокладки.
- КВВГ, КВВГЭ — контрольные кабели с ПВХ-изоляцией, применяются в промышленных системах управления; экранированный вариант (КВВГЭ) обеспечивает защиту от помех.
- МКЭШ — монтажный кабель с экраном из оплётки, востребован в приборостроении и автоматике благодаря надёжному экранированию и гибкости.
- КМЦ, ПРППМ — специализированные кабели для проводных систем связи и сигнализации, нередко используемые в инфраструктурных объектах.
- STP, FTP, UTP — структурированные кабели для локальных сетей и цифровых систем передачи данных, отличающиеся степенью экранирования отдельных пар.
Маркировка отечественных кабелей содержит информацию о типе изоляции, количестве и сечении жил, наличии экрана и исполнении оболочки. Зная расшифровку аббревиатуры, можно сразу понять, подходит ли изделие для конкретной задачи без углублённого изучения паспортных данных.
Области применения
Сигнальные кабели используются в охранно-пожарной сигнализации, системах контроля доступа, видеонаблюдении, промышленной автоматике и телекоммуникационных сетях. В охранной сигнализации кабель соединяет датчики с приёмно-контрольным прибором, и здесь критична стабильность сопротивления жил и устойчивость к помехам.
В промышленных установках сигнальный кабель прокладывается между датчиками давления, температуры или расхода и программируемыми контроллерами. Там он нередко соседствует с силовыми цепями, поэтому экранирование становится обязательным условием. Правильно подобранный экранированный кабель позволяет избежать ложных срабатываний и искажений в измерительных каналах.
В жилищном строительстве и коммерческой недвижимости сигнальные кабели применяются для прокладки шлейфов пожарной сигнализации, систем оповещения и интеркомов. Здесь важна прежде всего пожаробезопасность изоляции: для таких объектов выбирают кабели с маркировкой нг (нераспространяющие горение) или нг-LS (с пониженным дымо- и газовыделением).
Как выбрать сигнальный кабель
При выборе нужно учитывать несколько параметров: количество жил и их сечение, наличие и тип экрана, температурный диапазон эксплуатации, условия прокладки (внутри помещений, на улице, в земле) и требования к пожаробезопасности. Для улицы и подземной прокладки нужны кабели с влагостойкой оболочкой, армированием или бронёй.
Не менее важно проверить соответствие изделия действующим стандартам. Кабели должны иметь сертификаты пожарной безопасности и соответствовать требованиям ГОСТ или технических условий производителя. Приобретая материал у проверенного поставщика, можно запросить сопроводительную документацию и убедиться в качестве партии. Предприятия и организации, закупающие кабельную продукцию в больших количествах, нередко ищут надёжного дистрибьютора — Сигнальный кабель оптом предлагает компания Eletecsystems, специализирующаяся на поставках кабельно-проводниковой продукции.
При планировании прокладки стоит заложить запас длины около 10–15% от расчётной — это компенсирует изгибы трассы и возможные ошибки при монтаже. Кроме того, кабели разных партий могут незначительно отличаться по электрическим характеристикам, поэтому для одного шлейфа или канала лучше использовать изделия из одной партии.
Сигнальный кабель — продукт, в котором важна совокупность характеристик, а не одна конкретная цифра. Правильный выбор типа, сечения и степени экранирования с учётом условий эксплуатации обеспечит надёжную работу системы на протяжении всего срока службы и избавит от необходимости дорогостоящих переделок в будущем.
