Микросхема-усилитель tda7377

Гибридные сборки

Существуют промежуточные варианты между микросхемными усилителями и усилителями собранными на транзисторах.

Дело в том, что ряд элементов схемы (к примеру конденсаторы) нельзя реализовать в микросхеме. И придумали объединять технологии в одном модуле.


STK-459 разобранный, без крышки

Самые распространенные в мире, – сборки серий STK хххх.

Усилитель на STK443, ссылка на него в Китае Использовались подобные сборки в основном в топовых музыкальных центрах. Считается, что “звучат” подобные транзисторные сборки лучше микросхемных усилителей. И что они ближе по своему звучанию к транзисторным усилителям. Но явного и всем очевидного скачка качества не наблюдается. Популярность подобных сборок в последнее время стала меньше. Лет десять назад они были распространены гораздо больше. Но усилители на подобных сборках вполне живы до сих пор.

Дело не только в том, что можно сделать сам усилитель меньшего размера. Питание и сильноточный шины можно реализовать очень правильно. Такт короткий, емкости вблизи выходов и тд. Есть известная фраза Туполева, – “Не красивый самолёт – не полетит.” В отношении усилителей ее можно перефразировать так. Внешний вид усилителя может лишь косвенно свидетельствовать о его качестве. Толстая алюминиевая передняя панель не гарантирует качество. Внешняя красота часто не соответствует внутреннему содержанию.

Почти всегда, эстетичность внутреннего вида усилителя будет свидетельствовать о его качестве. Качественный усилитель обычно автоматический выглядит красиво. Не стоит лениться, и всегда выяснять, как выглядит усилитель внутри. Это касается всех усилителей, а не только китайских. К примеру, вы видите варианты внутренностей усилителей:

Усилитель на STK443, ссылка в Китай Бывают конечно аномалии. Но почти в 100% случаев нижний, на картинке, усилитель будет лучше. Смотрите как выглядит усилитель внутри прежде чем его купить! Инженером особо быть не нужно, что бы оценочно понять, с чем вы имеете дело.

Усилитель из Китая с модными стрелочками, ссылка

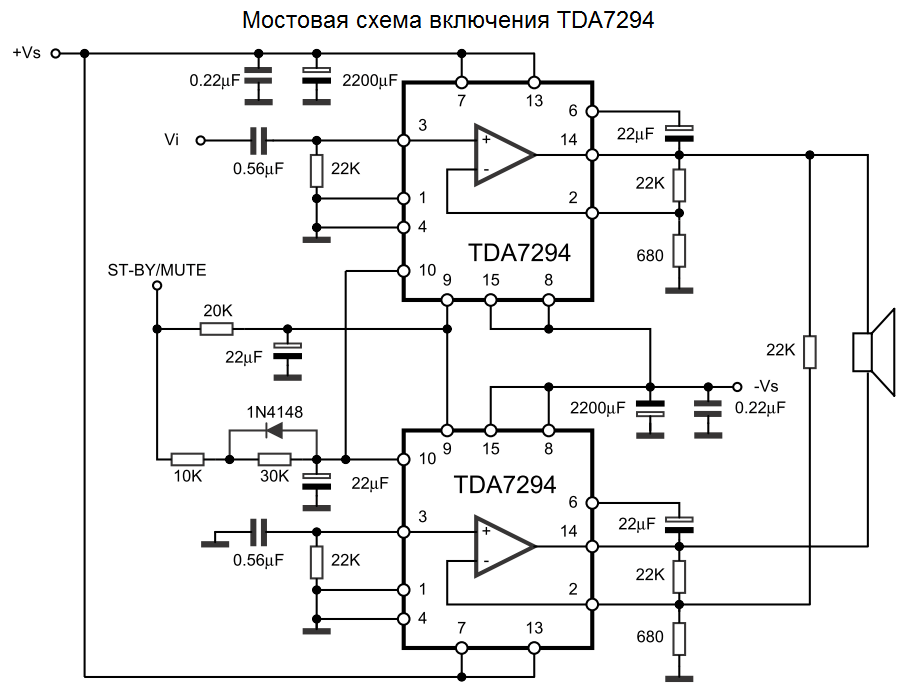

Мостовое включение

Мостовая схема позволяет добиться до 120 Вт на выходе. Для её реализации потребуется две микросхемы и только в случаях, когда нагрузка составляет 8 или 16 Ом.  При меньшем сопротивлении, из-за больших токов, TDA может перегреться и выйти из строя. Она представляет собой конструктивное решение из двух типовых, рассмотренных выше. При этом, громкоговоритель подключен между выходами (контакт 14) микросхем. Оптимальное питающее напряжение для такой сборки не менее 35 В. Вход одного из усилителей (контакт 3) должен быть подключен к земле.

Здесь необходимо наличие резистора обратной связи (на 22 кОм), между контактами 14 и 2, первой и второй микросхемы соответственно. Если этого не сделать, то усилитель работать не будет.

Для включения усилителя на контакты 10 (Mute) и 9 (StandBuy) должно подаваться не менее 5 В.

Helix G Four

Новые усилители серии G Four от известного немецкого производителя компании Helix не просто впечатляют блоком питания. Они объединяют инновационная технология, широкие функциональные возможности и лучший звук с очень привлекательным соотношением цена-качество. Помимо своей функции, такие как полностью активный кроссовер с ФВЧ, ФНЧ, полосовой и НЧ, переключатель режима входа для гибкой маршрутизации сигнала и смарт высокого уровня входного сигнала с АДЕП цепи, серии G, также обеспечивает старт-стоп функцию, которая является исключительным в этом ценовом диапазоне. Новая цепь АДЕП (расширенная диагностика ошибки защиты), позволяет избежать всех проблем с подключением динамиков. Переключаемый источник питания спирали G Four обеспечивает работу даже если напряжение батареи падает до 6 Вольт, при запуске двигателя стартером. Усилитель выполнен великолепно, как внутри, так и снаружи. Разъем входа высокого уровня вынимается из усилителя и в него болтами зажимается проводка. В нем есть автоматическое включение по наличию сигнала, при этом сделана защита от системных сигналов, когда музыки выключена. Кроссовер может рулить поканалку с частотой раздела до 4 кГц. Для мидбасов реализован фильтр BandPass, который позволяет подрезать частоты от 15 Гц и до 4 кГц, а также есть возможность плавного усиления от 0 до 12 дБ. При реализации поканалки усилитель может брать сигнал с одной пары RCA. В режиме фронт+тыл есть возможность подрезать частоты снизу для каждой пары каналов. В режиме фронт+сабвуфер усилитель позволяет делать срезы ненужных частот, а также управлять громкостью сабвуфера с выносной регулировки и задать плавное усиление баса. Плюс пульт дистанционного управления для регулировки уровня сабвуфера в комплекте.

Обзор микросхем звуковых усилителей

Качество звука. Одна из статей формирования себестоимости автомагнитолы – это именно используемый тип микросхемы Усилителя Низкой Частоты в выходном каскаде магнитолы (УНЧ). Именно эта микросхема, в основном, будет влиять на качество звучания. Безусловно, на звук так же влияет и акустика, и проводка, и внешний усилитель (если такой имеется), и многое другое – но если изначально использовался дешевый УНЧ, то уже никакого кардинального улучшения в звуке добиться будет нельзя. Поэтому, если Вы любитель качественного звучания, перед покупкой обязательно поинтересуйтесь, какой тип микросхемы используется в магнитоле.

Мощность звука. Полностью зависит от используемой микросхемы. И чем этот параметр больше, тем в итоге лучше, так как УНЧ воспроизводит без искажений только в начале своей Амплитудно-Частотной Характеристики (АЧХ) — линейный режим работы. Именно поэтому акустику с сопротивлением 2 Ом любят устанавливать в автомобили премиум-класса.

MOSFET. Можно иногда увидеть на магнитолах эту надпись. Если производитель не обманывает, то в его изделии используется микросхема УНЧ, которая изготовлена по технологии MOSFET: на одной подложке размещаются два типа транзисторов – биполярный и полевой. Не вдаваясь в подробности, скажем, что этот симбиоз дает ряд преимуществ: меньший нагрев микросхемы, как следствие меньше паразитных шумов, отсутствие высокочастотных помех. Микросхемы MOSFET обладают наилучшим показателем параметра соотношение сигнал/шум.

Ниже приводятся основные типы микросхем УНЧ, используемые производителями в магнитолах. Это краткое описание поможет Вам сделать правильный выбор, исходя из потребностей к качеству звука.

Вывод: усилитель воспроизводит звук достаточно посредственно. В звуковой картине отсутствуют чистые высокие и нет «мягкости низов». Если у Вас хоть немного присутствует «звуковой слух», эта модель УНЧ Вам не понравится.

В защиту чипа скажем: штатные заводские магнитолы в автомобилях массового сегмента имеют на борту усилитель либо подобного класса, либо еще хуже. А это значит, что купив стороннее головное устройство с чипом TDA7388 вы ничего не потеряете, а, возможно, даже приобретете, так как в настоящее время устройства продаются на современной ОС Андроид, который дает возможность «поиграться» более расширенным встроенным эквалайзером или закачать сторонние плееры аудио/видео со своими «улучшалками».

Вывод: хорошо согласуется с акустикой 2 Ом. Звучание достойное, но нет ощущения «прозрачности звука». В целом, зарекомендовал себя с положительной стороны.

Вывод: усилитель с хорошим демпинг-фактором — ему комфортно работать с акустикой 2 Ом. Имеет низкий уровень паразитных шумов, высокий показатель соотношения сигнал/шум, который соответствует классу HI-FI. Дает насыщенную звуковую картину. По сравнению с чипом TDA7388 звук чётче и басовитее, присутствуют качественные низы. Устанавливается, например, на 8-ядерные магнитолы от бренда Ritma.

Вывод: отличная передача звука, четкие фронты в низком сегменте звучания, нет «эффекта замыленности звука» и «слипания частот» — все гармоники ярко выраженные. В усилитель встроены различные виды защит, в том числе и тепловые, осуществляется контроль токов смещения между каналами и адаптация под изменения в питающем напряжении. Такие чипы многие производители ставят на современные автомагнитолы для снижения общего тепловыделения. Например, 8-ядерная магнитола с частотой каждого ядра до 2000 Мгц имеет более сильный нагрев процессора, чем на 4 ядрах. Плюс есть штатные аппараты с тонкой задней частью, где нагрев превращает магнитолу в «утюг». В связи с этим снижение тепловыделения по каждому компоненту на плате — необходимость.

Что имеем по итогу? Критерий оценки звука сильно индивидуален. И если один слушатель в восторге, то не факт, что другому тоже понравится. Поэтому нужно слушать самому, ведь в конечном итоге большую часть времени в автомобиле будете проводить именно Вы — Вам и выбирать.

Связанные материалы

3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута…
3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута Издательство: ДМК…

Объект «Труба». Загадка!…
Кто догадается, что это за космическая штуковина, тому ничего не будет. Свои догадки пишите в…

5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута…
5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута Издательство: Наука и техника Год издания:…

TDA7265…
25+25 Ватт стерео усилитель с Мутем и Стендбаем. Можно включать в мосте. Защита от КЗ и перегрева….

Современные усилители на микросхемах. Баширов С.Р….
Современные усилители на микросхемах. Баширов С.Р. В данном издании рассмотрены конструкции узлов…

Микросхемы для импульсных источников питания и их применение…
Хочу предложить Вашему вниманию справочник «Микросхемы для импульсных источников питания и их…

Аудио усилитель TDA7265 2x25W. Объект «Труба» — отгадка…
С загадкой получился некоторый фальстарт: я прислал Игорю фото с вопросом «стоит ли писать от этом…

TDA1514A: 50-ваттный усилитель за 15 минут…
Одна из разработок фирмы «Philips» — микросхема TDA1514A – может помочь в создании Hi-Fi усилителя…

Защита USB-устройств от статики. Чипы TPD2E001, USB6B1, STF202-22T1G…
Наверное каждый из нас когда-нибудь испытывал на себе разряд статического электричества, а многие…

Усилитель на микросхеме TA8205, TA8210, TA8215, TA8221…
Очень кратенькая практическая статейка с фотками, навеянная проектом нашего болгарского товарища по…

Автомобильный усилитель какой фирмы выбрать

Фактически любое устройство такого типа состоит из аудиочипа, конденсаторов, микросхемы и нескольких разъемов. Несложно догадаться, что проще всего производить усилители для машины компаниям, знакомым нам по разной аудиотехнике. Однако наибольшую долю рынка занимают совсем другие фирмы — те, которые связаны с различной автоэлектроникой. Судя по всему, покупатели доверяют им, так как у них уже есть навигатор, автомобильный телевизор или автомагнитола под тем же брендом.

Наиболее популярными среди российских потребителей являются усилители под следующими торговыми марками:

Но это не значит, что качественные продукты производятся только этими компаниями

При выборе усилителя для машины можно обратить внимание на устройства от Sony, JPL и некоторых других фирм — чаще всего они тоже не вызывают особых нареканий

Схемы включения

Достаточно большой диапазон питающих напряжений TDA7293 позволяет конструировать на ней усилители с мощностью от 20 до 100 Вт. Основные схемы включения рассмотрены в статье про TDA7294, на которую она очень похожа. Вместе с тем, многочисленные эксперименты с данным устройством позволяют создавать на нём и более совершенную акустику.

В видео рассмотрена tda7293 и схема универсального усилителя с инвертирующим и неинверитирующим подключением. Использование потенциометра, предусматривает возможность плавной регулировки силы тока с помощью напряжения. Данное решение значительно улучшает качество звучания системы в целом, особенно с применением широкополосных динамиков.

Практика

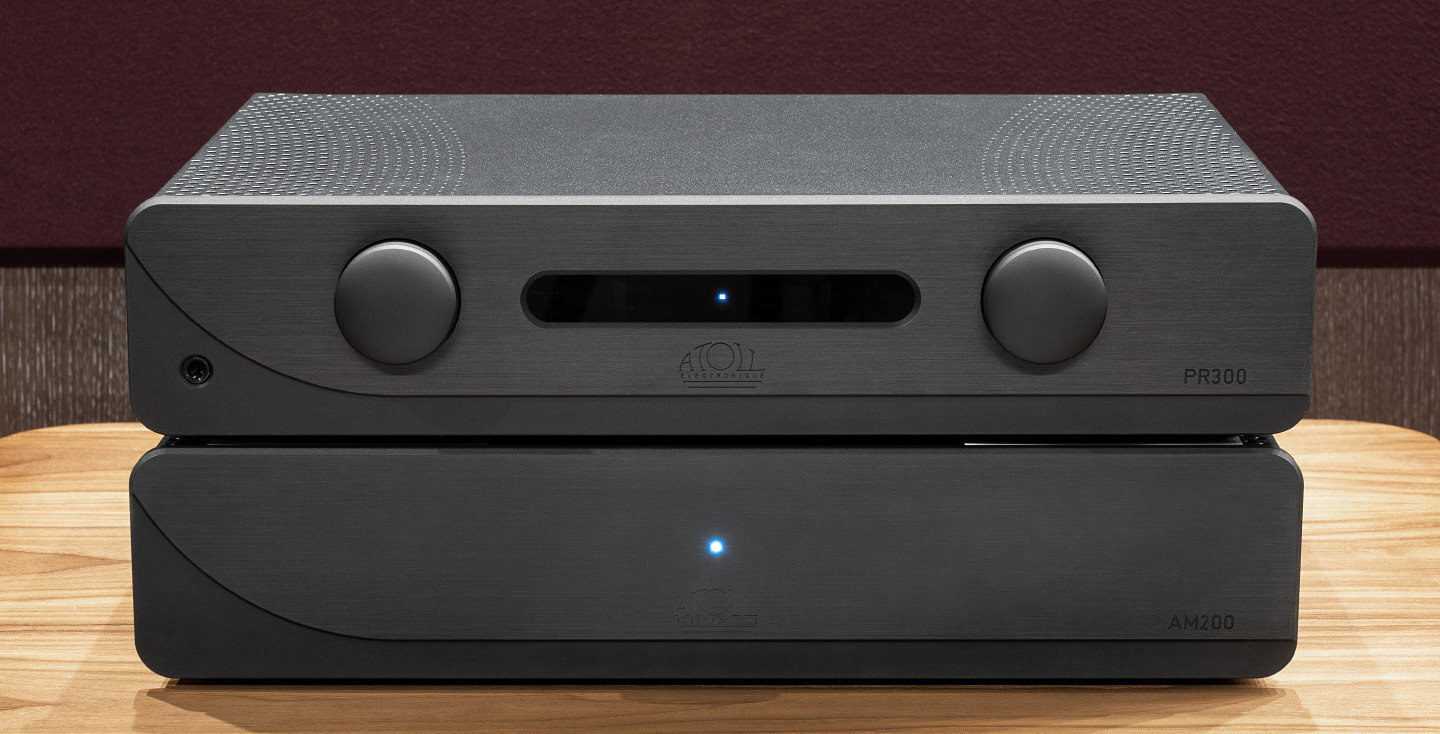

Защищать честь усилителей класса АВ в сравнительном прослушивании было уготовано мощному двухблочному усилителю Atoll серии Signature, состоящему из усилителя мощности AM200 и предварительного усилителя PR300. Интересующий нас усилитель мощности выстроен в полном соответствии с изложенными выше теоретическими выкладками.

Реализуя потенциал, заложенный в схемотехнике класса АВ, разработчики обеспечили по 120 Вт выходной мощности на канал, чего достаточно для большинства акустических систем за исключением самых низкочувствительных и просто монструозных моделей

Говоря об особенностях своего усилителя, производитель акцентирует внимание на применении подобранных пар транзисторов с последующей подстройкой схемы вручную для минимизации общего уровня искажений

С целью лучшего разделения каналов и исключения перекрестных помех усилитель выстроен по схеме полного двойного моно, поэтому каждый канал усиления получил собственный блок питания. Суммарная мощность блока питания составляет 670 ВА, что покрывает потребности усилителя мощностью 120 Вт с большим запасом. Солидную дополнительную подпитку на пиках сигнала обеспечат конденсаторы емкостью 62 000 мкФ.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Параметр Значение
Uпит 6-18 В
Iвых 7,5 А
Iпокоя 230 мА
Pвых 4х25 Вт
Rвх 30 кОм
Коэффициент усиления 26 дБ
Полоса частот 20-20000 Гц
Коэффициент гармоник 0,05 %
Rнагр 4 Ом

Назначение выводов

Номер вывода Назначение
1 Напряжение питания
2 Выход 1+
3 Общий
4 Выход 1-
5 Выход 2-
6 Общий
7 Выход 2+
8 Напряжение питания
9 Диагностика
10 Вход 1
11 Вход 2
12 Общий сигнальный
13 Вход 3
14 Вход 4
15 Выбор режима
16 Напряжение питания
17 Выход 3+
18 Общий
19 Выход 3-
20 Выход 4-
21 Общий
22 Выход 4+
23 Напряжение питания

↑ Анализ даташитов и реальных измерений TDA7379

Сразу признаюсь, что я собрал и испытал два УНЧ только на TDA7379, но чип TDA7375 его близнец с минимальными отличиями той же ценой на Али, а главное — доступная на них справочная информация дополняет друг друга, поэтому надо изучить оба datasheet. У данных микросхем заявлена бОльшая мощность, вот это в первую очередь я и стал проверять. Для краткости сокращенные и несколько округленные результаты для TDA7379. Микросхемы отключаются при питании ниже 7,5 В (в datasheet 8 В).

↑ Зависимость выходной мощности TDA7379 от питания на нагрузке 4 Ом

В скобках мощность TDA7297 для сравнения. Видно что при нагрузке 8 Ом разница минимальна, а при нагрузке 4 Ом — значительна.

Поскольку у моего лабораторного блока питания защита срабатывает при токе 2 А, бОльшие напряжения я не смог подать т. к. уже на 15 В ток достиг 2,1 А. Но я решил проверить на что максимально способна TDA7379 в запредельном режиме.

Запитал её от импульсного БП с выходным напряжением 24 В и заявленным током 5 А. Цель — получить максимальный синусоидальный сигнал до ограничения на нагрузке 4 Ом. В справочном листке отмечено, что 24 В — абсолютный максимум напряжения питания обязательно без сигнала, что я проигнорировал, предельный ток 4 А, и 5 А с частотой не более 10 Гц. И это проигнорировал, подавая непрерывный сигнал частотой 1000 Гц от Г3-102.

К моему удивлению, максимальная выходная мощность составила почти 50 Вт на канал! Повторил испытания несколько раз по нескольку минут.

«Компьютерный» радиатор нагревался на ощупь до 60 градусов, проволочные резисторы (2 шт. по 8,2 Ом на 25 Вт каждый) дымились, припой, которым были припаяны провода к резисторам, расплавился (я предусмотрительно паяю не встык, а так, как учили в институте).

Микросхемы и плата спокойно перенесли такое издевательство. Конечно, долго в таком режиме микросхема работать не сможет, особенно если будут включены оба канала сразу. Но есть два существенных момента. 1 — Запас по току и мощности явно есть, а он никогда не помешает. 2 — При музыкальном (реальном, а не синусоидальном) режиме, средняя тепловая мощность будет примерно в 6 раз ниже.

Пытка подачей в течение длительного времени максимального синусоидального, а тем более — прямоугольного сигнала, самая тяжелая для усилителя, при эксплуатации такого не бывает. Именно по этой причине мощность силового трансформатора обычно меньше общей заявленной выходной мощности усилителей. Да, «синус» такой трансформатор не вытянет, а «музыку» — легко т. к. музыкальный сигнал подобен шумовому сигналу, его амплитуда непрерывно меняется и пики очень недолги по времени, конденсаторы в блоке питания справляются с пиками. Этим пользуются производители техники, и мы этим воспользуемся.

Заявленные 2×38W/4Ω @18V, 1KHz возможны, если питание будет стабилизированным. Кроме того, мощность указана при искажениях 10%, а это невыносимые искажения при значительном ограничении. Реально, на пороге ограничения неискаженная мощность будет на 20…30% ниже, это 25…30 Вт на канал, очень неплохо для такой микросхемы. Кстати, ограничение наступает весьма мягко, по осциллографу куда лучше, чем в классе D.

Конечно, один доллар будет стоить только микросхема, а понадобится её обвязка, блок питания, корпус и т. д. Тем не менее, неплохой вариант при умеренных требованиях к качеству звука. Думаю, основные проблемы — это блок питания и хороший теплоотвод.

Четырехканальные интегральные УМЗЧ на TDA7375

На радиорынках появились микросхемы четырехканальных УМЗЧ фирмы SGS-Thomson TDA7375. И хотя первоначально они были спроектированы для использования в автомашинах, дополнив сетевым блоком питания на 12… 16 В, их можно использовать и в небольших жилых помещениях. Четырехканальная базовая схема УМЗЧ —2×2 канала (например, 2 высокочастотных громкоговорителя + 2 широкополосных), которую можно использовать и в квадрафонических системах, приведена на рис.1. Как видно, в схеме использовано минимальное число внешних элементов.


С громкоговорителями сопротивлением 2 Ом и напряжением питания Uт=+14,4 В при коэффициенте гармонических искажений 10% максимальная выходная мощность составляет 4×12 Вт. В корпусе ИМС имеются два современных сервисных устройства — вход “Stand-by” для снижения потребления мощности, а также выход “Диагностика”.

Активизация “Stand-by” (режима экономичного расходования тока) осуществляется подачей напряжения питания UT на вывод 7 через резистор. В этом случае рабочие точки всех четырех усилителей смещаются так, что потребление тока существенно снижается (конечно, вместе с выходной мощностью). Переключение между нормальным режимом и “Stand-by” осуществляется мягко, без переходных процессов, “стуков” и т.п.

Этот выход активизируется (т.е. выходной транзистор оказывается в открытом состоянии), когда:

  • ограничивается выходной сигнал;
  • чрезмерно увеличивается температура кристалла;
  • какой-либо из выходов закорачивается на землю, на +Uт, или на какой-либо другой выход.

Рекомендуемая печатная плата с очень простой топологией для четырехканальной схемы приведена на рис.2, а схема размещения деталей на ней — на рис.3. Интегральная схема с заранее покрытыми силиконовой смазкой крепежными “лапками” привинчивается к радиатору, который также крепится к печатной плате. “Ушки” радиатора имеют потенциал земли.

Если это мешает, необходимо использовать изолирующую прокладку. В состояние “Stand-by” схема переводится переключателем К (на схеме не показан). Если в таком режиме нет необходимости, элементы К, R, С5 не нужны, а вывод 7 ИМС подключается прямо на землю. При подключении динамиков необходимо следить за полярностью — каждый второй канал инвертирован! На схеме около каждого из динамиков указан знак полярности.

Поскольку ИМС TDA7375 содержит по паре усилителей (инвертирующий и неинвертирующий), имеющих одинаковые усиление и фазовые характеристики каждой пары, из них можно построить чрезвычайно простой двухканальный мостовой усилитель (рис.4). Он, во-первых, дает 2×25 Вт выходной мощности и, во-вторых, совсем не требует выходных конденсаторов. Рекомендуемая для него печатная плата приведена на рис.5, а схема размещения деталей на ней — на рис.6.

Трехканальный стереоусилитель. Удачная комбинация двух приведенных выше способов использования ИМС показана на рис.7. Этот вариант можно, например, использовать в том случае, когда необходимо включить расположенный посередине суббасовый динамик (subwoofer) или какой-либо другой излучатель и, кроме того, еще два “сателлита” (левый и правый громкоговорители). Для этой схемы чертеж печатной платы не приводится, поскольку ее элементы можно разместить, используя плату, показанную на рис.2.


Предварительно соединяются вместе входы Вх3 и Вх4, или же между выводами 11 и 12 ИМС припаивается проволочная перемычка, удаляется конденсатор СЗ или С4, а вместо оставшегося устанавливается конденсатор на 0,47 мкФ. Конденсаторы С11 и С12 заменяются проволочными перемычками.

Для управления этой схемой необходим такой предусилитель, в котором сигналы двух каналов объединяются, и из полученного суммарного сигнала фильтр нижних частот выделяет низкочастотный сигнал соответствующего диапазона для 3-го канала. При использовании динамиков 2×2 Ом+4 Ом трехканальная система может дать пиковую мощность 2×12 Вт +25 Вт.

Принцип работы усилителя класса Д

Работа усилителя класса D заключается в следующем. Используя компаратор, входящий импульс переходит в форму прямоугольного вида (меандр)

Из этого следует: входящая информация зашифрована в отношении пиковой мощности прямоугольной импульсной установки, называемой скважностью. Импульс прямоугольной формы начинает усиливаться, а далее поступает на фильтр низкой частоты

После этого формируется сигнал близкий по форме к выходящему аналоговому аудиосигналу.

На представленном ниже графике показано преобразование входящего сигнала синусоидальной формы в периодический прямоугольный, при этом сопоставляя его с пилообразным сигналом.

Во время размаха пиковой амплитуды положительной полярности, скважность меандра будет сто процентов, а отрицательный максимальный размах составляет ноль процентов. В действительности частота сигнала пилообразной формы во много раз выше, и находится в пределах нескольких сот килогерц

Частотный фильтр не совсем безупречный, следовательно, нужен сигнал пилообразной формы имеющий частоту в десять и более раз выше пиковой 2000 Гц.

Схема УНЧ Д класса

После того, как мы немного ознакомились с особенностями работы усилителя звука класса D, теперь можно попытаться своими силами собрать этот аппарат. Мощные выходные мосфеты желательно установить IRF540N либо IRFB41N15D. Такие полевые ключи обладают малым зарядом затвора, обеспечивающего моментальное переключение.

Вместе с тем, они имеют небольшое значение сопротивления перехода, которое уменьшает потребление электроэнергии. Кроме этого, вы должны быть уверены, что полевой транзистор расчитан на высокое рабочее напряжение перехода сток-исток. Конечно можно применить и N-канальный МОП-транзистор IRF640N, но у него сопротивление перехода RDS(on) гораздо выше. А это может сказаться на эффективности.

Выше показана таблица, дающая сравнительное представление характеристик данных МОП-транзисторов;

Для компоновки печатной платы радио-элементами можно применять SMD-детали, также взамен микросхемы IR2110 можно попробывать IR2011S. Может такое случится, что сразу усилитель не «заведется», но когда это все-таки случится и вы послушаете его звучание, то убедитесь, что время потратили не зря!

Также, может быть Вам будут интересен другой усилитель

Вот еще интересный усилитель класса D 100 Вт

Установка микросхемы TDA7294

В зависимости от применяемой микросхемы на плате устанавливается перемычка в нужной позиции.

Установка перемычки TDA7294 или TDA7293

Если перемычка установлена в положение TDA7293, то пустую квадратную контактную
площадку с надписью TDA7294
можно залить припоем.

Заливка контактной площадки

Так будет совсем-совсем немного, но лучше.

Микросхема должна быть установлена на радиаторе площадью не
менее 700 квадратных сантиметров
. При установке микросхемы на радиатор
необходимо использовать термопасту. Радиатор должен свободно охлаждаться
воздухом.

Важно! Корпус
микросхемы соединен с минусом источника питания, поэтому, чтобы избежать
короткого замыкания источника питания, надо либо устанавливать микросхему через
изолирующую прокладку (и изолировать винт, которым микросхема крепится к
радиатору), либо надежно изолировать радиатор от корпуса. В первом варианте микросхема охлаждается немного хуже

Во втором есть возможность случайно замкнуть радиатор, находящийся под напряжением, на корпус

В первом варианте микросхема охлаждается немного хуже. Во втором есть возможность случайно замкнуть радиатор, находящийся под напряжением, на корпус.

Поступайте так, как вам удобнее.

На один радиатор можно установить несколько микросхем, при этом площадь радиатора увеличить в столько раз, сколько микросхем на него установлено. Но провода питания при этом должны подходить к каждой из плат усилителя. Нельзя «пускать питание» от одной микросхемы к другой через радиатор! Тот факт, что фланец микросхемы соединён с минусом питания не означает, что микросхема может получать энергию питания через свой фланец!

Крепить плату к радиатору можно просто прикрутив к нему микросхему. Этот способ применим, если на плате не используются тяжелые экзотические компоненты и если при эксплуатации усилителя отсутствует вибрация. Пример такого крепления платы в корпусе усилителя показан на странице Четырехканальный усилитель.

Габариты платы и присоединительные размеры показаны на
рисунке. Фланец микросхемы выступает за габариты платы на 1…2 миллиметра в
зависимости от того, как микросхема сориентирована при пайке.

Для более надежного крепления можно использовать специальное крепежное отверстие под винт с резьбой М3. Это отверстие изолировано от схемы.

Принцип использования этого отверстия довольно прост, главное, чтобы ничего не замкнуло.

Идея крепления

Характеристики

Как указано в datasheet TDA7377 работает от однополярного питания до 18 В. Характеризуется высокой мощностью усиления. С нагрузкой 4 Ом на один канал, в двухканальной стереоконфигурации, от неё можно кратковременно добиться до 35 Вт. Но если задействованы четыре выхода одновременно, то уже не более 6 Вт. Поэтому её редко используют в схемах «квадро».

Приведем основные максимально допустимые значения параметров для TDA7377:

  • питающее напряжение (VS) до 18 В;
  • ток на выходе (IO) до 4.5 А;
  • рассеиваемая мощность (Ptot) до 36 Вт (при Tcase=+85 оС);
  • температура хранения/рабочая от -40 до +150 оС;
  • термическое сопротивление кристалл-корпус (Rthj-case) до 1.8 оС /Вт.

Стоит заметить, что это предельно возможные значения для микросхемы, помещенной в идеальные условия для эксплуатации. Они достижимы только при хорошем охлаждении и на коротких промежутках времени. Производитель не рекомендует работу устройства в таких режимах и предупреждает о вероятном выходе его из строя при этом.

При нормальной работе микросхема, подключенная к питанию в 14.4 В с нагрузкой 4 Ом, может выдать на выходе до 18-20 Вт. При этом, коэффициент нелинейных искажений, если не превышать мощностью в 10 Вт, составит не более 0,3 %.

В режиме квадро, в аналогичных условиях функционирования, можно получить до 6 Вт. При этом, коэффициент нелинейных искажений будет значительно ниже — не более 0,02 %.

Во всех случаях необходимо предусмотреть установку устройства на алюминиевый радиатор.

Аналоги

Аналог для TDA7377 трудно подобрать такой же мощный и качественный, так как полностью похожих по параметрам микросхем не существует. Вместе с тем, её возможно заменить на более дорогие устройства: TDA7375А, TDA7379. Это тоже достаточно распространенные усилители. Распиновка и функциональные схемы у них, согласно технического описания, идентичны.

Схемы

Для функционирования TDA7377 используется схема включения: в четырехканальном режиме (квадро), в двухканальном-мостовом или комплексном 2.1 (стерео/мост). Все они приводятся в datasheet с указанием необходимой электронной обвязки. Для работы микросхемы используется однополярное питание.
