Акустические провода: характеристики, параметры выбора

Вместо эпилога

Проведенным анализом рынка рассматриваемых материалов установлено, что его состав отнюдь не является однородным, а градации на нем, как таковой, не существует. В принципе, все акустические кабели возможно поделить на «бюджетные» и «сверхдорогие». Среднего звена просто не существует. Такая ситуация связана с тем, что с применением дорогостоящих материалов (благородных металлов) в конструкции, цена на эти товары подскакивает просто в несколько сот раз. Однако, как раз таки, с помощью таких благородных составляющих, возможно добиться максимального качества звучания. Вызывает некоторую жалость тот факт, что отечественный производитель на данном рынке практически не представлен (по крайне мере, такая продукция среди популярных материалов попросту отсутствует).

Комбинированные

В комбинированных кабелях сочетаются несколько разнообразных материалов (как металлические, так и неметаллические). Больше всего популярны и востребованы среди потребителей такие кабели, в составе которых медь сочетается с углеродом. Следует учитывать и тот факт, то такой вариант обладает отличными техническими характеристиками и свойствами.

Таким образом, акустические кабели для колонок отличаются прежде всего материалом изготовления. При покупке следует учитывать этот важный факт.

Однако акустические кабели можно классифицировать не только по материалу изготовления, но и по ряду других признаков. Так, аудиокабели можно подразделить на такие типы:

симметричный (такой вариант состоит из 2-х многожильных проводников, которые обладают специальным проводящим экраном – отсюда и название типа);

несимметричный (этот аудиокабель используется в самых разных областях жизни: в бытовой и компьютерной технике, в музыкальной аппаратуре и т. д.);

параллельный (кабель снабжен 2-мя изолированными друг от друга многожильными проводниками);

коаксиальный провод снабжен специальной защитной системой, которая помогает обезопасить провода от разного рода помех внешнего характера.

Он характеризуется большим количеством различных вариантов переплетения проводников (эти проводники могут быть как монолитными, так и многожильными). Кроме того, некоторые отдельные модели витой пары снабжены комплексным экранированием. Такая функциональная особенность значительно улучшает качество сигнала.

Ответы на часто задаваемые вопросы покупателей акустических кабелей=»ltr»>

Вот список ответов на вопросы, которые должен задать себе покупатель, чтобы выбрать кабель для подключения акустических систем:

Оценка решения

Вопрос

Отлично

Удовлетворительно

Скорее плохо

Где купить?

У отраслевых продавцов

В магазинах продающих электронику

В магазинах хозтоваров, на рынках

Сколько жил должно быть в проводе?

Много и свитых специальным образом

Минимум 7

Одна

Из какого металла должен быть кабель?

Медь OFC или радиотехническая

Медь электротехническая

Специальная “медь” из Китая для развивающихся стран, алюминий

Обязательно ли нужен посеребренный кабель?

На ваш вкус, разницы не ощутите.

Нет

“А это че..?”

Какое сечение выбрать?

Желательно рассчитать

Не меньше 0,5 мм2 + по 0,5 мм2 на каждые 50 вт мощности

Чем дешевле тем лучше, ведь не утюг же подключаем!

Сколько нужно слоев изоляции?

Два

Один

А зачем она, пустим параллельно или спичками отгородим.

Какой должен быть цвет изоляции проводов?

Обязательно разной, например красная и синяя, наружная оболочка может быть одноцветной

На изоляции должна быть цветная полоса (белая, красная), чтобы не перепутать плюс с минусом

Какая разница, разберемся если что..

Что делать с излишками кабеля?

Все лишнее обрезать, оставив небольшие припуски на монтаж и демонтаж.

Сначала оставить по паре метров запаса на случай некоторой перестановки, потом излишки отрезать.

Ничего не резать, запихаем бухту за колонку.

Чем снимать изоляцию

Специальным инструментом

Строительным ножом, но предельно аккуратно.

Зубами или ножницами..

Что делать если при зачистке перерезал несколько жил и остатки их немного выступают за пределы изоляции?

Зачистить снова

Лучше переделать, но, если перерезано не слишком много жил, то можно отрезать их ”под корень”, чтобы ничего не выступало за края изоляции.

Оставить все как есть, “а че будет-то..?”

Надо ли звать специалистов для прокладки кабелей

Если денег хватит, то да, но обязательно под вашим присмотром.

Не слишком сложная задача, самому вполне можно справится.

У меня сосед электрик, все развесит как надо..

Надо ли облуживать припоем концы перед соединением с колонками?

Да, контакт будет надежнее и долговечнее.

Не обязательно, но хотя бы зачистить (поскоблить).

Дык и так работает, пошурудим если что..

Можно ли использовать ШВВП или ПВС?

Нет, там медь невысокого качества.

Можно, но если уверены в производителе.

А на рынке другого не бывает..

Характеристика силового кабеля

Силовой кабель предназначен для передачи переменного тока от энергетического, коммунального предприятия к потребителю. Он рассчитан на 35 киловаттное напряжение, но есть марки, выдерживающие 330 киловаттное напряжение. Состоит из токопроводящей жилы, изоляции, оболочки и защиты. В зависимости от назначения, производственных особенностей, силовые кабели отличаются количеством, материалом жил, площадью сечения, изоляционным типом. Проводник используется во внутренней электроустановке, в закрытом кабельном сооружении, в жилой, общественной электропроводке. Он применяется в цепи питания пожаротушащих устройств, пожарной сигнализации, лифтовом питании, системе эвакуации и питания медицинских учреждений. Его нередко используют для устройства системы дымоудаления.

Характеристика акустического кабеля

Акустическим кабелем называется провод для подачи звукового сигнала на пассивные динамики от усилителя. Основной его задачей служит передача четкого сигнала. Он гарантирует защиту передающего сигнала от любой внешней звуковой помехи.

Главной его особенностью служит возможность передачи аудиосигнала к динамику без искажения. Этим он отличается от обычного проводника. При использовании некачественного изделия на выходе получается искажение, фоновый шум или низкий мощностный сигнал. Это происходит из-за того, что часть звуковой энергии отправляется на нагрев кабеля. Для сохранения качества сигнала, используют акустический кабель. Чтобы сохранилась максимальная акустическая проводимость, используется медный токопровод. В нем нередко используется оловянное или серебряное напыление, что делает провод почти идеальным.

Как правило, акустический кабель работает при температуре от -40 до 60 градусов. Его длина достигает свыше 25 метров. Функционирует он по гарантии свыше 10 лет. По виду бывает пучкообразным, концентрическим и веревочным.

Основные отличия

Чтобы кабель мог давать высококачественный сигнал, он должен иметь качественный материал, проводниковое сопротивление, скин-эффект, длину, сечение, показатель индуктивности и разъем. Зачастую именно акустический кабель передает лучший сигнал, поскольку основной его задачей служит передача сигнала без искажения. Силовой проводник призван передавать, принимать постоянную электроэнергию, в то время как акустический — должен передавать, принимать качественный сигнал.

Отличия заключаются в конструктивных особенностях. Жилы акустического кабеля свиты определенным образом. Количество их больше, чем в обычном проводнике. При наличии шумов, жилы его нуждаются в экранировании. Для автомобильной акустики, звукозаписывающей студии, это — критичный момент.

Стоит указать, что, как правило, акустический кабель в длину больше силового. Чем она больше, тем лучше работает проводник. Цена его выше, поскольку для его создания применяются улучшенные производственные технологии. Методы его создания на производстве направлены на сохранение качественного сигнала, снижения количества искажений, поэтому стоит он больше. По отметкам пользователей цена оправдывается качеством.

В дополнение можно отметить, что акустический и силовой кабель отличаются внешним видом, жесткостью. Гибким первый провод считается за счет отсутствия второй защитной оболочки. В силовом проводе каждая жила сделана с изоляцией. Сверху жилы силового проводника покрыты поливинилхлоридной, толстой оболочкой. Акустический провод покрытым мягким силиконовым материалом.

В результате, различие акустического проводника от силового кроется во внешнем строении, длине, гибкости, жесткости и качестве передаваемого сигнала. Кроме того, для первого используются лучшие технологии, что делает его незаменимым в звукозаписывающих студиях, автомобильных мультимедиа системах.

Виды

Кроме межблочного провода в продаже есть другие виды, давайте рассмотрим и их.

  1. Композитный. Состоит из нескольких металлов, например, внутри медь, а снаружи другой.
  2. Комбинированный. Состоит из металла и неметалла. Например, медь с углеродом, что придает дополнительные свойства изделию.
  3. Из витой пары. На рынке встречаются различные виды витой пары. Выбрать его можно по обозначениям, имеющимся на нем. Каждый шнур по-разному воспроизводит звук. Исследования показали, что лучшие акустические показатели выявились у изделий выпоненных из серебра. Кабель из серебряной витой пары воспроизводит более чистый и качественный звук. Но его может позволить себе не каждый, в связи с тем, что стоимость его 100$ за 1 метр.
  4. Из монокристаллической меди, воспроизводят очень хороший звук, также низкие частоты.
  5. Из бескислородной меди. В зависимости от производителя может передавать различный звук.
  6. Китайские варианты значительно хуже остальных, поэтому качество их даже обсуждению не подлежит, хотя в цене значительно ниже, чем другие.

Если вопрос в материальной стороне, то можно приобрести недорогой шнур от известного производителя.

Более ровный звук воспроизводит композитный кабель, хотя в некоторых случаях звук может быть низкого качества, но в том случае если медь лужена оловом.

Провод медный с серебром воспроизводит музыку более выразительно и чаще бывает даже так, что музыка звучит лучше, чем в первоначальном варианте.

Физические характеристики аудио кабеля, влияющие на качество звуковоспроизведения

Рассмотрим степень влияния на качество аудио кабеля чистоты меди жилы, скин-эффекта, экранирующей оплетки, шероховатости, покрытия жил и изоляции.

Влияние на звуковой сигнал чистоты меди

Согласно ГОСТ 859-2001 для изготовления проводов кабелей используется медь чистотой более 99%, в которой максимальная доля примесей в худшем случае не превышает 1%, что практически не влияет на ее проводимость.

Таблица чистоты электротехнических марок меди
Марка меди М00 М0 М0б М1 М1р М2 М2р М3 М3р М4
Содержание меди, % 99,99 99,95 99,97 99,00 99,00 99,70 99,70 99,50 99,50 99,00

Присутствующий в меди кислород обладает вентильным эффектом, работает как диод, выпрямляя синусоиду. В бескислородной меди марки М0 количество кислорода не превышает 0,001%. В раскисленной марки М1 – 0,01%, что теоретически может добавлять нелинейные искажения в звуковой сигнал не более, чем на эту величину.

На практике вносимые искажения многократно меньше, так как диоды шунтируются чистой медью. Таким образом, наличие кислорода в меди не влияет на естественность звучания.

Для справки. Ученые В. М. Большов и В. И. Гукин установили, что человеческое ухо не фиксирует нелинейные искажения величиной менее 3%.

Влияние скин-эффекта

При прохождении переменного тока через проводник вокруг него возникает переменное электромагнитное поле, которое создает электрическое индукционное поле, нелинейно взаимодействующее с электромагнитным полем. В результате плотность тока от центра оси провода смещается к его поверхности. Это поведение переменного тока назвали скин-эффектом.

Скин-эффект начинает проявляться на частотах более 100 Гц в проводах сечением более чем 0,75 мм2. Таким образом на низкие частоты (басы) влияния не оказывает. С увеличением частоты начинается плавное проявление скин-эффекта, и на частоте 20 кГц потери увеличиваются до 0,25 дБ, что заметить практически невозможно. Но даже если имеется идеальный слух, то всегда можно скомпенсировать потери в высокочастотном диапазоне с помощью эквалайзера.

На проводах сечением менее 0,75 мм2 скин-эффект в звуковом диапазоне отсутствует. Поэтому, для получения кабеля без скин-эффекта для подключения звуковых колонок к усилителю, например, сечением 1,5 мм2, достаточно свить два изолированных провода сечением 0,75 мм2. Так делают многие производители аудиокабелей.

Об экранирующей оплетке кабеля

Применяемая в дорогостоящих аудио кабелях экранирующая оплетка из цветных металлов не защищает от низкочастотных электромагнитных полей, а высокочастотные поля, от которых экранирование может защитить, в нормальных условиях создают ЭДС в проводах кабеля величиной несколько микровольт.

Уровень влияния такого поля составляет сотые доли дБ, что услышать, даже когда сигнал на колонки не поступает, невозможно.

О количестве жил и их диаметре в проводах акустического кабеля

Количество и сечение жил в проводах кабеля на качество звука не влияет. Чем больше жил и меньше их диаметр, тем эластичнее будет кабель. Вопрос актуален для случая, если необходимо часто транспортировать аудиосистему и свивать кабель.

Влияние шероховатости и покрытия проводов кабеля

Согласно Закону Ома, сила тока в замкнутой цепи зависит только от ее сопротивления, поэтому даже большая шероховатость проводов снизит на 0,1% сечение провода, что практического влияния не окажет.

Покрытие проводов благородными металлами оправдано только для снижения влияния скин-эффекта на частотах выше 100 кГц. Поэтому для аудио кабеля значения не имеет. Изоляционное покрытие вполне справляется с защитой меди от внешних воздействий. Оправданным может быть покрытие только клемм на концах проводов.

Влияние материала изоляции проводов кабеля

Любые электрические провода, в том числе и для подключения звуковых колонок, для защиты от короткого замыкания и внешних воздействий окружающей среды покрываются изоляцией. Изоляция делается из диэлектрического материала и в прохождении тока по кабелю участия не принимает. Так как напряжение, подаваемое с усилителя на колонки, не превышает сотни вольт, то материал изоляции значения не имеет.

Вывод

Качество акустического кабеля определяется только его поперечным сечением. Чистота и структура кристаллов меди, внешнее покрытие проводов, шаг скрутки, сечение жил в проводе и их количество, материал изоляции – практически не оказывает влияние на естественность воспроизведения музыкальных произведений.

При недостаточном сечении проводов часть мощности будет рассеиваться на них и в моменты максимальной громкости низкие частоты (басы) будут звучать без искажений, но несколько тише, потому что в общей звуковой мощности они составляют более 70%.

Акустический кабель из витой пары.

Акустический кабель из витой пары следует рассматривать отдельно, поскольку в этом случае слишком много у них видов и какой-то одной конструкции их производства нет. Причем от того как между собой будут переплетать проводники на каком расстоянии они будут друг от друга, в какой конфигурации они будут располагаться друг от друга, какой экран на них будет, все это будет влиять на конечный результат – звук.

Акустический кабель из витой пары имеет обозначения:

  • UTP- означает, что экрана нет, то есть это не экранированный акустический кабель;
  • FTP- экранированный акустический кабель с фольгированным экраном;
  • STP- собственный экран имеет каждая пара и кроме того имеется общий экран- сетка;
  • S/FTP- витая медная пара служит внешним экраном кабеля, а каждая такая пара имеет оплетку из фольги;
  • SF/UTP – витая пара не защищена , а экран у таких проводов двойной из фольги и из сетки.

В акустическом кабеле из витой пары может использоваться одножильные провода и многожильные. Чем дальше между собой будут разнесены проводники, тем заметнее будет детальность звучания, но потеряется слитность звука. Оптимальное сочетание детальности и музыкальности – основная задача конструкции акустического кабеля из витой пары.

Сбалансированность

Существует множество технических описаний, различающих балансное и небалансное подключение, в которых фигурируют такие термины, как «несимметричный», «дифференциальный», «противофазный» и т. д., но вместо того, чтобы вникать в это, чтобы решить, какой акустический кабель использовать, проще придерживаться следующих принципов их практического применения:

  • небалансные проводники, как правило, более подвержены помехам и шуму, когда их длина превышает определенное значение (около 4,5–6 м);
  • балансные кабели отличаются меньшими искажениями и могут передавать аналоговый сигнал на большие расстояния.

Для использования последних аппаратное обеспечение также необходимо иметь балансные выходы. Они должно быть обозначены соответствующим образом на корпусе устройства. Если есть необходимость в длинных кабелях, всегда нужно стараться задействовать балансные провода и выходы.

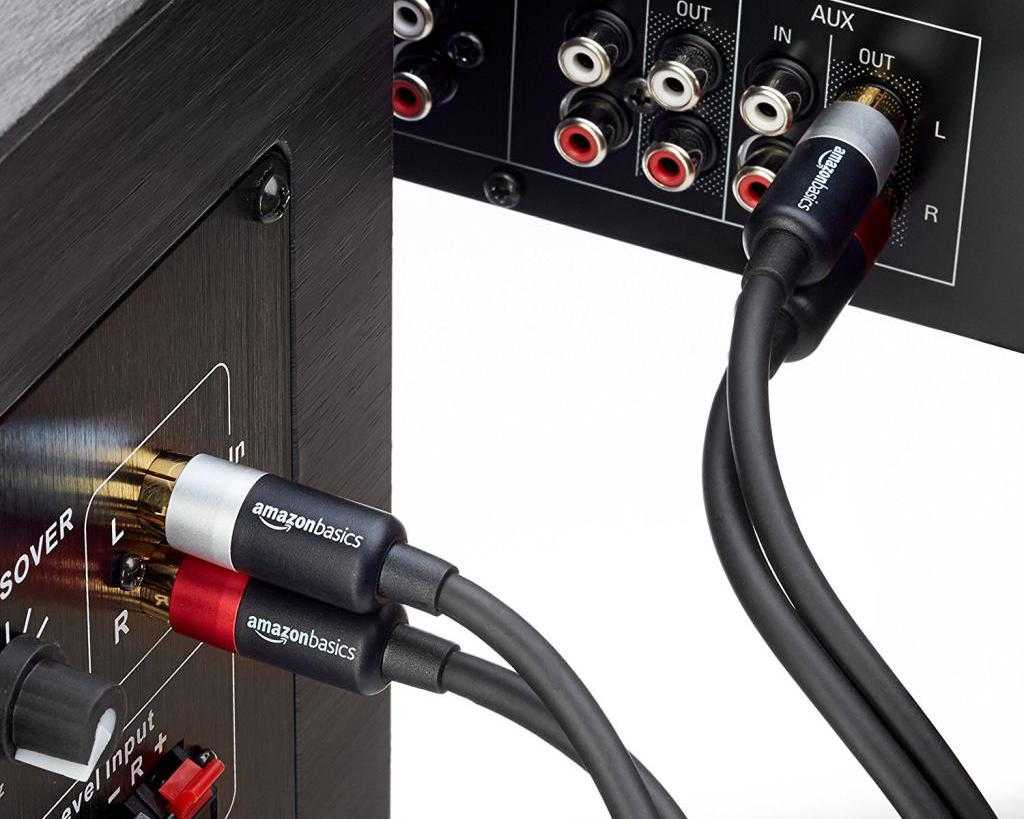

Из наиболее широко используемых типов соединений:

  • RCA всегда небалансный,
  • XLR всегда балансный,
  • 3,5-мм 1/4″ разъем может быть балансным (TRS) или небалансным (TS).

Преобразование небалансного сигнала в балансный

При наличии микшера или контроллера, у которых имеется только RCA-разъемы или небалансные 1/4″ выходы, и необходимо использовать акустические кабели длиной более 4,5 м, есть несколько способов преобразования сигнала в балансный.

Первый вариант заключается в использовании директ-бокса. Он представляет собой небольшое устройство, специально предназначенное для такого преобразования сигнала. Директ-боксы бывают разных размеров и видов, от очень простых до моделей со множеством других функций. Лучше всего найти такой, который поддерживает стереовходы и выходы, поскольку в противном случае потребуется 2 таких устройства.

Другой вариант – подключить аппаратуру через отдельный микшер с балансными выходами. Есть много небольших и доступных моделей со входами RCA или 1/4″ и с балансными XLR или 1/4″ выходами. Дополнительным их преимуществом является то, что они позволяют получить усиление и увеличить громкость. Это особенно полезно для устройств начального уровня, которые обычно обладают невысокой производительностью. DJ-микшер также хорошо подходит для этой цели.

Акустические кабели: виды, характеристики, фото и советы по выбору на News4Auto.ru.

Наша жизнь состоит из будничных мелочей, которые так или иначе влияют на наше самочувствие, настроение и продуктивность. Не выспался — болит голова; выпил кофе, чтобы поправить ситуацию и взбодриться — стал раздражительным. Предусмотреть всё очень хочется, но никак не получается. Да ещё и вокруг все, как заведённые, дают советы: глютен в хлебе — не подходи, убьёт; шоколадка в кармане — прямой путь к выпадению зубов. Мы собираем самые популярные вопросов о здоровье, питании, заболеваниях и даем на них ответы, которые позволят чуть лучше понимать, что полезно для здоровья.

Что такое бутылочное горлышко

Метафора «бутылочное горлышко», прижившаяся в терминологии компьютерной индустрии и электроники, менеджмента, психологии и других сфер человеческих знаний и деятельности, обозначает элемент, тормозящий всю систему независимо от качества ее компонентов.

Акустический кабель тоже может стать «бутылочным горлышком»: неверно подобранный или некачественный кабель снижает производительность системы и деформирует звучание, поскольку не способен корректно передавать частоты, исходящие от усилителя.

Итак, какие характеристики проводника необходимо учитывать при выборе?

Типы акустических кабелей

Провод для колонок предназначен для трансляции напряжения звуковой частоты от оконечного усилителя звукового комплекса к акустическим системам. Проводная линия должна передавать сигнал без искажений и помех, сохраняя все нюансы и оттенки звука. Выбор акустического кабеля, не менее важен, чем комплектация музыкального центра электронными компонентами. Чтобы правильно выбрать акустические кабели для колонок нужно знать типы соединительных проводов, основные технические характеристики, и параметры низкочастотного канала. Как выбрать акустические кабели для колонок.Для изготовления соединительных проводов оконечного низкочастотного тракта должны использоваться металлы, обладающие минимальным сопротивлением. Наибольшее распространение получили кабели с медными жилами. Меньшим сопротивлением обладает серебро, но его использование значительно повышает себестоимость продукции. Лучшие акустические провода из серебра применяются в музыкальных комплексах высшего класса, с характеристиками звукового сигнала по уровню «Hi — End». Хорошей альтернативой меди является алюминий, но его применение ограничено из-за высокой ломкости металла.

Качество акустического кабеля определяется следующими факторами:

  • Материал проводника
  • Характеристика изоляции
  • Внутренняя структура кабеля

Медь, применяемая для изготовления проводов, имеет следующие категории качества:

  • TPC
  • OFC
  • PCOCC

Продукт категории TPC имеет самую низкую степень очистки. Из-за наличия примесей структура проводника неоднородна, что заметно снижает качество передачи низкочастотного сигнала. Доказано, что наличие примесей негативно влияет на передачу басовых частот. Такой провод для колонок используется в таких моделях звуковой техники, где частотный диапазон ограничен. Выходной провод, выполненный из меди OFC,обладает высокой степенью очистки и передаёт низкочастотный сигнал от усилителя к колонкам без потерь и искажений. Большинство проводов для звуковой аппаратуры изготовлено из меди данного типа. Проводник из меди PCOCC отличается минимальным количеством примесей и однородной структурой. Его получают методом непрерывного вытягивания из расплава. Соединительные линии, изготовленные из такого металла, применяются в технике высокого класса.

Лучшим акустическим кабелем считается продукция с жилами из чистого серебра. Этот вопрос считается спорным, как преимущество лампового усилителя по сравнению с транзисторным устройством. Кабель для подключения акустики с серебряными проводниками делает звук более звонким и прозрачным. Но отмечается, что в высокочастотной части спектра появляется неприятный металлический оттенок, который снижает эмоциональное восприятие. Промежуточным звеном между медными и серебряными проводниками является линия из медных жил, покрытых тонким слоем серебра.Провода для домашней акустики с посеребрёнными жилами отвечают всем параметрам класса Hi-Fi.

Толщина имеет значение!

Так какой толщины следует выбирать провод для подключения акустики? Если не задаваться вопросом о качестве меди, то возьмем в рассуждения только длину и сечение. Далее буду говорить “акустический провод”, а подразумевать простой провод (электрический). Для многих меломанов, а тем более аудиофилов – это очень важный момент. Но не будем обсуждать бренды даже у электрических проводов. Мы уже затрагивали эту тему.

Длина акустического провода

У каждой акустики будет свой провод, своя длина, так как у всех разные помещения где предполагается слушать музыку. И подбирать длину следует так, что бы провода хватало точь-в-точь для подключения, ну или по удобному месту прокладки, что бы потом не спотыкаться через провод, что бы было удобно производить уборку помещения.

Но следует помнить, что чем длиннее провод, тем толще он должен быть. Чисто из школьной физики, что бы “больше электронов проносились по проводу за единицу времени”. Чем больше размер акустики, предполагаю, тем будут более мощные динамики и они потребуют много энергии. Только в том случае, колонки смогут отдавать весь свой потенциал.

Представим, что колонки (высота их предположим – 1,2 метра) стоят в трех метрах друг от друга, а по середине расположена аппаратура, которая будет “раскачивать” акустику. Тогда, для подключения потребуется 2-2,5 метров провода на каждую колонку. Примерно пол метра оставляем на подключение к терминалам, так как они часто расположены выше чем 30 сантиметров от пола. И ещё по полметра для подключения к терминалам усилителя.

Но это всё приблизительно! Примерно так и получится, ну может даже чуть меньше. Но однозначно, что делать бухту провода под стойкой аппаратуры из “лишнего” провода, совершенно не стоит.

Толщина акустического провода

Теперь о том, ради чего и затевалась эта статья – о толщине.

Сделаем проще. Изучите таблицу, что расположена ниже. Ограничимся таблицей до 10 метров. Дальше цифры будут примерно такие же, как при использовании провода длиной в 10 метров. Но не думаю, что кто-то в домашних условиях намерен использовать провод даже в 10 метров.

Сечение провода (мм2)
Сопротивление колонки, Ом длина провода (метров)
1 2 3 4 5 6 7 8 9 10
1 0,75 1,5 2,5 4,0 4,0 4,0 6,0 6,0 6,0 10
2 0,35 0,75 1,0 1,5 2,5 2,5 2,5 4,0 4,0 4,0
4 0,2 0,5 0,5 0,75 1,0 1,0 1,5 1,5 2,5 2,5
8 0,12 0,2 0,35 0,35 0,5 0,75 0,75 0,75 1,0 1,0
16 0,12 0,12 0,12 0,2 0,2 0,35 0,35 0,35 0,5 0,5

Сравниваем значения, указанные на колонках и смотрим на таблицу. К примеру, на моих колонках указано – 8 Ом. Я смотрю на левый столбик, ищу свою строку. Смотрю соответствующий столбик – длинна провода. У меня длина – 4 метра получается. И на пересечении строки (4 Ом) и столбца (4 метра) – получается сечение провода, которое мне нужно – 0,35 мм2. Но как-то меня эти цифры смущают…

В действительности, сейчас у меня подключена акустика проводом ПВС 2*1,5 мм2, в круглой ПВХ изоляции, с многожильными медными проводками. Они хорошо стыкуются с коннекторами терминалов. Скажете – он жесткий, и чересчур – толстый! Но это относительно. Стоит один раз проложить провод, раскрутить его, что бы он не тянулся в кольца, и он пролежит так хоть сто лет. Жесткость тут особой роли не играет и ни как не мешает.

Принцип работы кабеля

Основное преимущество акустического кабеля заключается в передаче сигнала без единых искажений. Обычно когда провод низкого качество, получаемый сигнал на выходе деформируется, появляются посторонние шумы, снижается мощность. А сам провод начинает чрезмерно нагреваться из-за образующейся энергии. Фактически, качественный сигнал переходит к усилителю, а оттуда к «ухудшителю». И в конечном итоге мы получаем отвратительное звучание. Поэтому следует покупать только качественные акустические провода.

Но если углубиться в детали, то можно подчеркнуть полезность меди в этом вопросе. Именно она сохраняет акустическую проводимость. Тем не менее и этот элемент не всегда поставляется в наилучшем виде. Мы говорим только про очищенный материал. Дорогие варианты вмещают в себе композитные жилы. Их производят только из качественного и разнообразного металла (олово, серебро). Таким образом достигается высокий уровень практичности и совершенства акустического кабеля.

Чтобы на внутренний сигнал не шло влияние извне, провод покрывают специальной изоляцией. От нее зависит срок эксплуатации, прочность, защита от механических воздействий. Для покрытия могут использоваться самые разные материалы, лишь бы они плохо проводили электрический ток. Самым распространенным выбором большинства служит тефлоновая изоляция. Не особо пользуется спросом полипропиленовое приспособление.

Чем отличаются кабели и провода

Провод — одна, несколько однопроволочных или многопроволочных жил, по ним передается ток между 2 участками цепи. Жилы бывают с изоляцией или без нее. За счет внешней оболочки защищенный провод похож на кабель. Здесь каждая жила изолирована отдельно, и все они закрыты снаружи полимерным кембриком.

Неизолированные провода в быту применяют редко, в основном используются для передачи электроэнергии по воздушным линиям. Изолированные также в быту встречаются нечасто, больше предназначены для создания проводки внутри электроприборов, в электросети автомобиля и т.д.

Основное различие между проводом и кабелем внутри. У первого наружная оболочка имеет вид трубы, у второго — пространство между жилами дополнительно заполнено лентами, нитями, мелованным составом. При сгибании кабеля жилы не сдвигаются, его конструкция упрощает процесс монтажа, обслуживания.

В зависимости от материала жилы

Жилы кабелей и проводов чаще всего делают из таких материалов:

  1. Алюминий. Отличается низкой стоимостью, небольшим весом. Материал химически устойчивый, имеет высокую теплоотдачу. Современные правила запрещают в быту использовать алюминиевые провода сечением менее 16 мм², т.к. их нельзя изгибать под острым углом, они подходят только для стационарной проводки. Из-за образования оксидной пленки на алюминии со временем ухудшается электропроводность, контакты перегреваются. Для их защиты используют специальную смазку. Паять такие провода сложно.
  2. Медь. Имеет высокую токопроводность, поэтому для пропускания одинакового тока требуется меньшее сечение провода. Отличается большой гибкостью, пластичностью. Пайка выполняется легко. Имеет высокую стоимость и плотность. Быстро окисляется на открытом воздухе, но на переходное сопротивление это почти не влияет.

Если надо сэкономить, то можно брать алюминиевые провода, но у них меньше срок службы, и за ними более сложный уход. Медные проводники хотя и дороже, но благодаря имеющимся преимуществам, их использовать экономически выгоднее.

В зависимости от изоляции

Выбирая изоляцию, надо учитывать ее способность выдерживать:

  1. Напряжение. Большинство материалов рассчитаны на 660-100 В, поэтому они подходят для бытового применения.
  2. Температуру. При прохождении тока по проводнику образуется тепло. Когда его отдаваемое и выделяемое количество сравняется, создается температура, которую должна выдерживать изоляция на протяжении неограниченного времени. Есть критические значения, которые изоляция переносит в течение короткого времени. На морозе покрытие провода становится хрупким, поэтому учитывают его морозостойкость.
  3. Устойчивость к ультрафиолетовому излучению. Под воздействием солнца некоторые материалы ссыхаются, становятся хрупкими. Этот показатель важен при прокладке внешних сетей.
  4. Прочность на разрыв. Чем она выше, тем лучше, однако выбор зависит и от области применения. Например, супермощный кабель для подключения лампочки брать не стоит.

На бытовом уровне используют провода с такой изоляцией:

  1. ПВХ. Высокая гибкость, износостойкость, устойчивость к воздействию агрессивных соединений. Чаще используется при прокладке сетей внутри помещения. При нагревании выделяет вредные вещества, боится мороза ниже -20 °C.
  2. Резина. Имеет высокую гибкость, устойчива к низким температурам.
  3. Полиэтилен. Не боится воздействия агрессивных сред и морозов, но гибкость его недостаточная.
  4. Силиконовая резина. После ее сгорания образуется пленка, которая не пропускает ток, поэтому при перегреве проводки исключается возникновение замыкания.
  5. Бумага с пропиткой. Имеет высокие диэлектрические свойства, а степень защиты от перегрева зависит от типа используемой пропитки.

Дополнительная внешняя защита кабеля может быть следующей:

  1. Экранирование. Делают из фольги или в виде оплетки из тонкой проволоки. Защищает от паразитных токов, помогает выровнять электромагнитное поле внутри кабеля.
  2. Бронирование. Оплетка из металла, защищает проводник от повреждений.
  3. Хлопчатобумажная оплетка. Защищает наружную изоляцию от повреждений и сгнивания.
  4. Оцинкованная стальная оплетка. Служит для защиты от растяжения.

Аудиокабели

Первый кабель показан на рисунке 1. Это очень дешёвый, но приличный кабель сечением 2,5 мм2 и стоимостью порядка 2…3 доллара за метр. Кабель такого сечения рекомендуется использовать, если расстояние от усилителя до колонок составляет 3…5 метров. Особенно для низкоомных колонок. Этот кабель аналогичен «обычному» кабелю, исследованному в прошлый раз.

Название кабеля на графиках – «2,5 мм2».

Рис. 1.

Второй кабель немного более красивый. Его проводники изготовлены из свитых пучков обычной и лужённой меди, что довольно красиво, рис. 2. И изоляция кабеля тоже более «благородная» — квадратного сечения. И надписи на кабеле: OFC и Hi-Fi. Оно понятно, что написать можно всё, что угодно, но покупателю приятно. Технически такая конструкция кабеля не имеет никаких преимуществ. Кабель такого сечения рекомендуется использовать, если расстояние от усилителя до колонок составляет не более 3 метров.

Стоимость такого кабеля порядка 1,5…2 доллара за метр, так что это тоже обычный дешёвый акустический кабель.

Название кабеля на графиках – «1,5 мм2».


Рис. 2.

Третий кабель (рис. 3) ещё красивее, тем более, что он монстр! По крайней мере так написано на самом кабеле — MONSTER. В этом кабеле приняты меры для снижения поверхностного эффекта. Центром кабеля является тонкий (порядка 1мм) полиэтиленовый стержень, а поверх него расположены обычные медные проводники, рис. 4. Таким образом, из центральной области кабеля, «где ток не течёт», медь удалена и перенесена в наружный слой, где течёт максимальный ток.

Название кабеля на графиках – «Low skin».

Рис. 3.


Рис. 4.

Этот кабель принимал участие в предыдущем тестировании кабелей, и действительно, скин-эффект в нём немного меньше, чем в обычных кабелях.

Четвёртый кабель со сниженной индуктивностью. Принцип его конструкции показан на рисунке 5. Это четыре кабеля сечением 0,75 мм2 сложенные вместе таким образом, чтобы прямые проводники (на рисунке 5 красные) одного кабеля были расположены над обратными проводниками другого кабеля (на рисунке 5 синие). При таком взаимном расположении проводов, создаваемые ими магнитные поля вычитаются и компенсируются. В результате суммарное магнитное поле всего вот такого сложного кабеля уменьшается, значит, уменьшается и его индуктивность.


Рис. 5.

Поскольку такой кабель собран из проводников небольшого сечения, то вместе с индуктивностью в нём снижен скин-эффект. Внешний вид кабеля показан на рисунке 6. Этот кабель также принимал участие в предыдущем исследовании.

Название кабеля на графиках – «Low L».


Рис. 6.

Установка и точная настройка акустики

Для достижения наилучших рабочих характеристик ваших акустических систем рекомендуется потратить некоторое время на определение оптимальной конфигурации настройки. Начните с изменения угла установки акустических систем в направлении выбранного положения прослушивания, которое обычно находится по центральной линии комнаты, при этом если вы сидите, то можете видеть только внутреннюю боковую панель каждой АС. Перед передней панелью АС не должно находиться никаких препятствий. Акустически системы должны быть установлены на расстоянии 1,5 — 4,5 метра друг от друга, при этом место прослушивания должно находиться на чуть большем расстоянии от АС, чем расстояние между ними. Избегайте установки АС в углах комнаты, так как это отрицательно повлияет на их рабочие характеристики. В идеале мы рекомендуем устанавливать АС на расстоянии минимум 0,5 метра от задней стены и 1 метр от боковой стены

Установив АС в ее положении прослушивания, осторожно наклоняйте АС из стороны в сторону, чтобы заостренные ножки прошли через ткань ковра до твердой поверхности внизу. После выполнения точной регулировки ножек отрегулируйте уровень АС и убедитесь в их устойчивости, надежно затяните контргайки, не прилагая чрезмерного усилия

Более подробно об установке акустики мы расскажем в нашей популярной статье «Правильное расположение акустики в комнате».

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
