Негорючая гофра для кабеля в деревянном доме

Характеристики гофрированных труб

Так как продукция изготавливается из разных материалов, то и характеристики тоже будут отличаться. Здесь необходимо отталкиваться от поставленных задач. Чтобы убедиться в качестве покупаемой трубы, необходимо попросить у продавца копии сертификатов (соответствие противопожарной безопасности, гигиеническое заключение).

Наибольшее распространение получили ПВХ-гофры. Выделяют 2 серии: FL — легкая, FH — тяжелая. Характеристики следующие:

  • материал — самозатухающий полимер с ПВХ-основой;
  • стандарт — ГОСТ 50827-95;
  • наружный диаметр 16-100 мм;
  • ударопрочность больше 0,5 (при −25 °С);
  • степень защиты — IP55;
  • прочность (при 20 °С) — 350 Н/5 см (FL-серия), 750 Н/5см (FH);
  • диапазон температур для монтажа — от −5 °С до 60 °С;
  • диапазон эксплуатационных температур — от −25 °С до 60 °С;
  • диэлектрическая прочность — 2000 В при 50 Гц не более 15 мин.;
  • параметр сопротивления изоляции — не меньше 500 В (1 мин.);
  • огнестойкость. Материал самозатухающий, не поддерживающий горение;
  • цвет серый, RAL7035 (стандартный).

Важно! При выборе подходящей гофрированной трубы следует помнить, что в прайс-листах продавцами указываются внешние размеры, которые отличаются от внутреннего диаметра. На практике чаще остальных встречаются следующие типоразмеры:

На практике чаще остальных встречаются следующие типоразмеры:

  • 16 мм. Для подводки питания к осветительным приборам внутри дома;
  • 20 мм. Для установки кабельных линий к розеткам, выключателям;
  • больше 40 мм. Кабельные магистрали, прокладываемые в стенах или межэтажных пролетах.

Также, чтобы упростить выбор изделий, производитель окрашивает их в разные цвета в зависимости от назначения:

  • черные — для кабельных линий общего назначения;
  • красные — для силовой электротехнической проводки;
  • синие — системы связи, телекоммуникации.


От цвета зависит назначение

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

  • Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
  • Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
    Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема
  • Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
  • Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

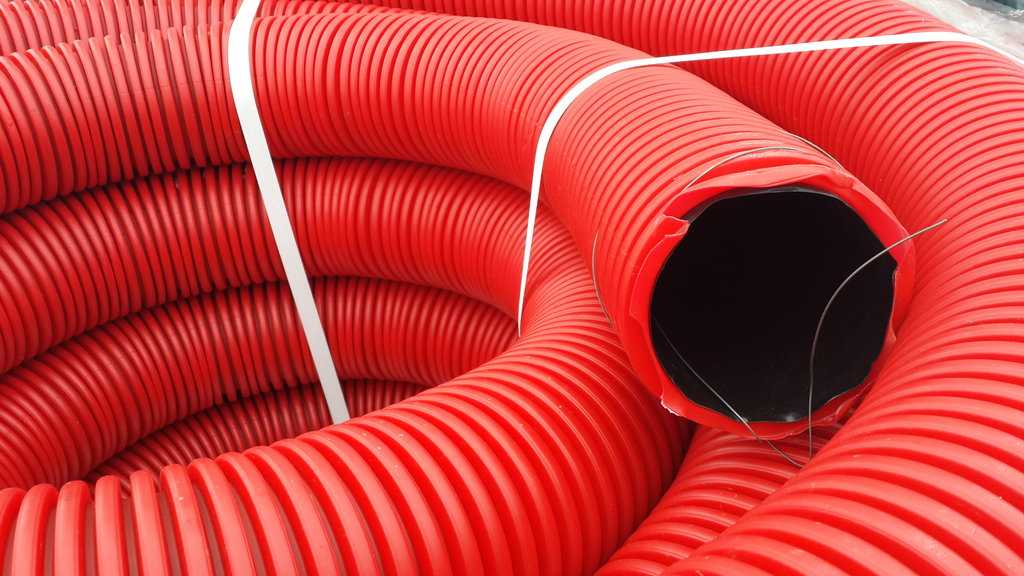

Помимо всего этого есть еще гофра с протяжкой или без нее. Протяжка — это тонкий кабель или провод, облегчающий затягивание кабеля в гофре. Кабель привязывают к концу проволоки, натягивают за другой конец, заправляя кабель внутрь. Без протяжки справиться с этой задачей проблематично — при достаточной жесткости можно просто протолкнуть внутрь несколько метров кабеля, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если говорить о видах пластиковой гофры, следует упомянуть, что бывает двухслойная гофра. Снаружи такая же ребристая поверхность, но внутри гладкая. Гофра для такого типа кабеля стоит дорого, но при необходимости в него действительно можно протянуть новый кабель. В тех типах, где внутренняя стенка рифленая, это не всегда возможно — если у трассы минимум поворотов и даже поворотов с большим радиусом.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже может быть разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, присутствует металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.

Принцип прокладки кабеля под землей

При укладке пластиковой трубы для прокладки кабеля в земле необходимо придерживаться следующим шагов:

  1. Первым делом необходимо проверить трубы ПНД. На них должны отсутствовать какие-либо повреждения. Это же относится и с протягиваемым кабелем.
  2. В местах укладки трубы необходимо нанести разметку.
  3. Теперь можно переходить к выкапыванию углубления нужных размеров для укладки кабеля.
  4. Затем идет прокладывание самой трубы.
  5. А теперь уже в трубе протягивается кабель. Он не должен натягиваться внутри.
  6. Всю конструкцию необходимо закопать слоем песка в 10 сантиметров и слоем грунта в 15 сантиметров.
  7. Поверх насыпи можно уложить сигнальную ленту. Этот этап можно пропустить. Лента будет выступать в качестве разметки.

Если укладывается силовой кабель, то предпочтительнее всего не использовать переходники и муфты совсем. Когда это невозможно, их количество необходимо свести к минимуму. Дело в том, что переходники и муфты будут нарушать герметичность трубопровода, которая так нужна для силового кабеля.

В тех местах, где трубы выходят из почвы и входят в здание, следует устанавливать специальные фитинги. Как обстоят дела с минимальным сечением кабеля для размещения под землей? Лучше всего брать не самые тонкие провода. К примеру, хорошо подойдет кабель, у которого сечение будет от 4 мм и больше.

Если вышеописанный способ укладки труб с кабелем не представляется возможным, то применяется горизонтальная укладка. Для ее реализации требуется бурение. Среди преимуществ данного способа можно выделить отсутствие необходимости в земельных работах. Не нужно выкапывать траншею для коммуникаций.

Для начала выполняются инженерные изыскания. Так называются работы по изучению особенностей почвы на местности, где планируется строительство. Бурение выполнять нельзя, пока не будут получены соответствующие документы.

Когда разрешение у вас на руках, можно переходить к основной части. Начинается все с бурения пилотной скважины. Используется специальный бур с излучающей головкой, которая легко разрушает грунт. Когда сталкивается с пустотой, происходит заполнение жидкостью. Она предназначена для охлаждения бура, а еще препятствует обвалу земли.

Читать также: Отвертки виды и названия

На следующем этапе производится расширение скважины. Для этого на бур надевают насадку под названием риммер. Затем можно переходить к затягиванию трубы с проводом в скважину. Для этого также используют буровую установку. Это самый ответственный этап работы, он же и завершающий.

Сфера применения гофрированных труб

Гофрированную трубу допускается применять для прокладки скрытой и открытой проводки как в обычных жилых, так и в промышленных, технических, административных помещениях. Гофру можно крепить к стенам, потолку или полу. Он применяется для прокладки не только силовых кабельных линий, но и для монтажа кабелей сетей связи.

Выгодным преимуществом гофра перед монтажом в кабельный канал, который крепится только на ровную и гладкую стену является возможность укладки на любой поверхности. Гибкость трубки позволяет ей поворачиваться практически под любым углом или даже ложиться извивами.

Важно помнить, что поливинилхлорид, из которого изготавливается большая часть легких гофр, чувствителен к резкому изменению температуры, повышенной влажности и ультрафиолетовому излучению солнца, поэтому такие изделия следует применять для протяжки кабелей только в закрытых помещениях. Для монтажа наружной проводки существует отдельный тяжелый тип гофр, обладающих повышенной прочностью, высокой влагоустойчивостью

В целях удобства цвет гофротрубы подбирается в соответствии с назначением. Существует общий европейский стандарт согласно которому:

  • Белые трубы используются для монтажа компьютерных сетей
  • Серые трубы применяются при прокладке электропроводки
  • Коричневые или черные используются при подключении бытовой техники
  • Зеленые защищают телефонную проводку
  • Красные применяются при прокладке внешней проводки
  • Желтые используются в системах газоснабжения
  • Синие для труб водоснабжения

Гофрорукав — для чего он нужен?

Заниматься монтажом электропроводки нужно ответственно, поскольку ошибки в такой работе могут дорого стоить. Вопрос стоит не только о красоте и комфорте, но и безопасности людей, которые будут бывать в этом электрифицированном помещении. Небольшой недочет — и удар электрическим током не заставит себя долго ждать.Первый «щит» — это изоляционная оплетка кабеля. Она вполне надежна сама по себе, однако со временем приходит в негодность.

Кроме того, есть и внешние факторы, уменьшающие срок работы проводки. Например, частый перегрев при сильных нагрузках, или повышенный уровень влажности в помещении, ультрафиолет и уйма других. От всего не застрахуешься, как говорится. Чтобы избежать удара током, короткого замыкания или возгорания, и используют специальные гофрорукава — жесткие каналы, изготовленные из особого материала. Они и кабель от агрессивного воздействия окружающей среды защищают (сдавливания, дождя, снега, капель воды), и человека от электричества.

Различие по прочности


Основное разделение термостойкой гофры на виды проводится по прочности изделия, соответственно отучаются условия эксплуатации разных видов.

С помощью легкой тонкостенной гофры прокладывают электропроводку под подвесными или натяжными потолочными конструкциями, внутри каркасов, в местах, где на нее не будет давления.

Тяжелые гофрированные трубы с повышенной прочностью используют для укладки в стены, потолки или напольные основания, покрываемые ремонтными растворами. Нередко укладка проводится в землю.

Выпускают сверхтяжелые армированные гофры. Это термостойкие шланги, внутрь которых вставлена металлическая проволока в виде спирали.

Их применяют на участках, где присутствуют большие механические нагрузки и предъявляются высокие требования безопасной эксплуатации кабелей и проводов.

На рынке можно найти термостойкую гофру с протяжкой. Тонкий тросик внутри гофрированной трубы обеспечивает легкое протягивания электрического кабеля по внутренней полости изделия.

Производители сегодня предлагают двойное изделия, у которого внешний слой – гофра, внутренний – гладкая труба. Все без исключения виды имеют внутренний диаметр в пределах 11-40,2 мм, внешний 16-50 мм.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость; — большое количество строймусора; — повышенную вероятность последующего повреждения проводов, например, перфоратором; — проблему с монтажом скрытых электролиний в постройках из дерева; — сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

Для того, чтобы оперативно провести протяжку проводов в гофру, потребуется определенный навык. Сама по себе эта процедура не сложная, если соблюдать инструкцию:

концевик этой проволоки («кондуктор») скрутите с кабелем/проводом;

заизолируйте место соединения для большей гладкости протягивания;

создайте натяжение гофры, например, закрепив второй свободный конец «кондуктора» на ручке двери или батарее;

потяните, чтобы проводник постепенно, без рывков и зацепов заходил в гофру.

Наглядно весь алгоритм протяжки кабеля в гофру показан на видео.

Источник

В чем отличия, и какие гофротрубы лучше?

Гофра ПВХ выпускается преимущественно серого цвета, поэтому ее легко отличить от других и в прокладке и на витрине магазина

Обладает ценным свойством самозатухания, что очень важно при монтаже особо ответственных сетей с повышенными требованиями к пожарной безопасности. Влагостойкость данного вида гофры не слишком высока, уступая аналогам из других материалов

Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%).

Полиэтиленовые трубы бывают разных цветов: оранжевые, черные. Сам по себе полиэтилен – горюч, в сравнении с ПВХ не стоек к воде и агрессивным химическим воздействиям. Именно этот вид гофры выбирают для монтажа электросетей в стяжках из бетона, штробах внутри штукатурки и других негорючих материалов, для прокладки проводки открытым способом вне помещений, то есть для улицы.

Способ крепления

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.

Области применения металлической гофры

Главное свойство металлической гофры – защита кабелей и проводов от механических повреждений. Труба в ПВХ изоляции дополнительно защищает проложенные внутри проводники от действия пыли и агрессивных сред: паров, жидкостей и газов. Это является определяющим фактором для применения ее на промышленных предприятиях.

В бытовых помещениях металлогофра применяется при прокладке кабельных линий по сгораемым конструкциям. Это электропроводки над подвесными потолками, в деревянных домах, хозяйственных постройках.

При пересечении кабельной трассой трубопроводов и прокладке их параллельно кабели также защищают металлической гофрой

Особенную важность это имеет при соседстве с газопроводами и трубами отопления, имеющими повышенную температуру

Дополнительно защищать кабели требуется также при прокладке в грунте или бетонной стяжке. Прокладка электропроводки в стене или бетоне позволяет при необходимости ее заменить. Однако для этого трасса должна иметь минимальное число поворотов, и через минимально возможное расстояние на ней должны быть соединительные коробки.

Сменяемость проводки


Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Гофра для кабеля, размеры, цены

Гофрированные трубы для электрических сетей выпускаются размером от 16 мм до 65 мм. Выбирая размер, учитывайте, что эти изделия имеют два диаметра — внешний и внутренний. Если вы собираетесь прокладывать несколько жил — проводов или кабелей — диаметр следует выбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при прокладке группы (нужно, кстати, брать специальный кабель) он будет больше греться и наличие воздушной прослойки будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов:

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;
    Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
  • от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
  • соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
  • проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
  • укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

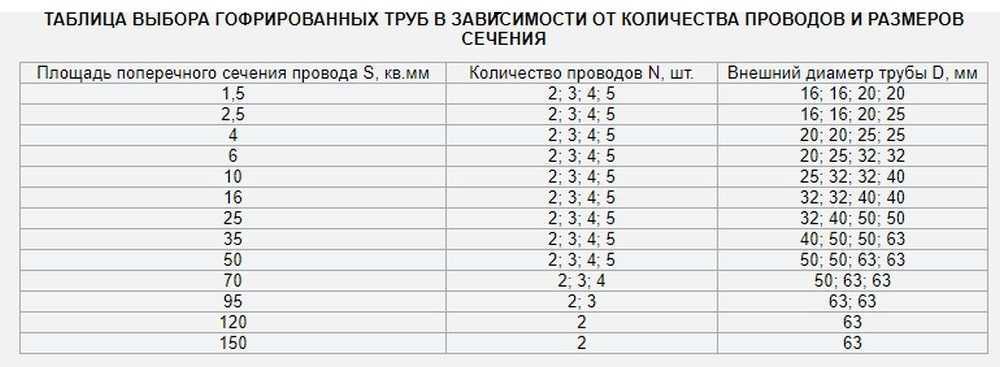

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

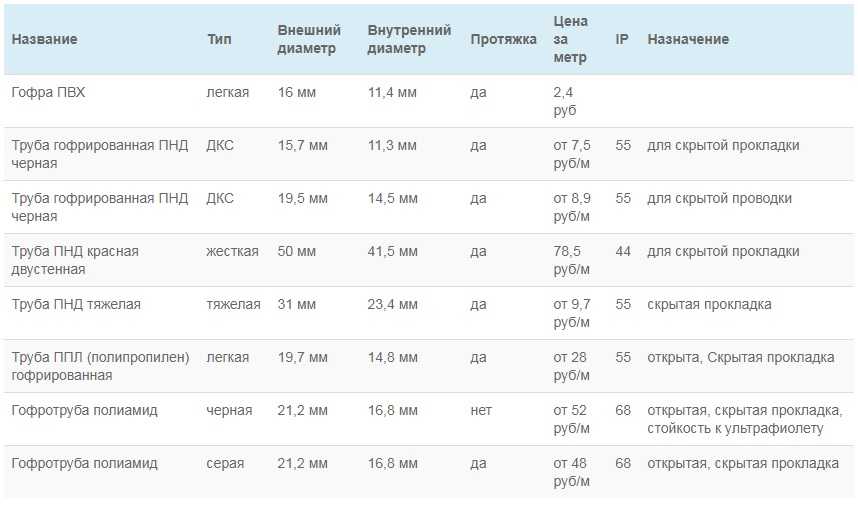

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Цены на ПП гофру

Особенности использования металлического гофра

Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.

Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.

При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.

Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия

Способы и правила укладки труб ПНД

Общие правила для всех способов укладки следующие:

  1. Не рекомендуется прокладывать кабели разных сетей в полости одного защитного канала.
  2. Нельзя изгибать трубу под острым углом, это может привести к образованию залома.
  3. Места стыковки труб должны быть герметичными. Соединить отдельные изделия можно с помощью компрессионных муфт, пресс-фитингов или методом стыковой сварки.
  4. Длина участка между коробками не должна превышать 25 метров.
  5. При открытом способе прокладке вне здания следует использовать гофру ПНД черного цвета, стойкую к воздействию ультрафиолетового излучения.
  6. Чтобы обеспечить отток конденсата, образующегося на наружных поверхностях, трубопроводы должны иметь уклон, направленный в сторону протяжных коробок. В них будет собираться влага.
  7. При заглублении канала в почву более чем на 2 метра, необходимо сверху выполнить защитную бетонную стяжку толщиной 8–10 см.

Укладка труб внутри зданий

Монтаж кабель-каналов внутри зданий осуществляется в следующем порядке:

  1. Разметка прокладки кабеля.
  2. Пробивка штроб в ограждающих конструкциях строения (при необходимости).
  3. Соединение отдельных труб ПНД в трубопровод и их фиксация. Для крепления изделий к стенам или потолку используются специальные держатели с защелкой, к полу — металлические скобы.
  4. Заделка конструкции в зависимости от местоположения канала и его диаметра. Для заделки в стенах используют штукатурку или другие отделочные материалы. Трубопроводы, проложенные в полу, заливают бетоном.
  5. Протяжка кабеля. Провод внутри пластикового трубопровода должен располагаться свободно, без натяжения.

Укладка на улице в траншею

Сам процесс укладки труб ПНД для кабеля в земле складывается из следующих действий:

  • разметка габаритов траншеи;
  • отрывка траншеи и выравнивание дна;
  • раскладка труб вдоль траншеи;
  • засыпка песком или мягким грунтом основания канавы на 10 см;
  • последовательная укладка отрезков труб с заделкой стыков контактной сваркой;
  • проверка целостности оболочки кабеля и протяжка его в полость труб без натяжения;
  • засыпка мягким грунтом или песком готового трубопровода толщиной слоя в 10–15 см;
  • обратная засыпка траншеи грунтом.

Чтобы в дальнейшем проложенную трассу можно было найти, над ней ставят сигнальные столбики. При монтаже кабеля подземным способом для соединения деталей полиэтиленового трубопровода нельзя использовать фитинги. Они могут нарушить его герметичность.

Бестраншейный способ укладки в земле

В стесненных условиях частных дворов или дач, где нет возможности вырыть траншею, применяют способ бестраншейной укладки кабеля. Для этого применяют специальное оборудование, позволяющего бурить почву в горизонтальном направлении. До начала работ нужно оформить разрешение на бурение и выполнить анализ геологического состава грунта.

Укладка кабеля бестраншейным способом осуществляется в следующей последовательности:

  1. Бурение пилотной скважины. Выполняется с помощью специального наконечника, закрепленного на гибкой штанге. Она позволяет менять направление при столкновении с естественными препятствиями в земле. Наконечник оснащен специальными охлаждающими отверстиями и навигационным аппаратом. Это позволяет контролировать траекторию бурения и корректировать ее направление.
  2. Расширение скважины до нужных размеров. На этом этапе выполняют замену наконечника на расширитель, что позволяет увеличить диаметр скважины до проектных показателей;
  3. Прокладка труб. Вначале в трубопровод нужно просунуть кабель, а затем собранную конструкцию закрепить к специальной штанге установки ГНБ, которая протянет ее через скважину. Для снижения силы трения при прохождении плети коммуникации через горизонтальный канал применяют бурильный раствор.

Особенности труб из ПНД

Особенности применения труб из ПНД:

  • У труб ПНД очень простой монтаж;
  • Для прокладки кабелей электрических сетей подходят трубы с гофрой;
  • Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
  • Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
  • У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.

Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.

Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.

Преимущества труб из полиэтилена низкого давления:

  • Высокий срок службы (изготовители заявляют 50 лет);
  • Для соединения отдельных труб не требуется сварка;
  • Легкая конструкция;
  • С течением времени изделие не теряет свои эксплуатационные характеристики;
  • На трубы ПНД внешние факторы не оказывают негативное воздействие;
  • Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
  • Широкий диапазон рабочих температур — от -25 o C до +70 o C;
  • Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
  • Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.

Читать также: Сверлильный станок техника безопасности

Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме (подробнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).

Что такое гофрированная труба

Одно из ключевых требований безопасной эксплуатации электрооборудования — защита электрических кабелей и проводов. Проводка, конечно, имеет собственную изоляционную оболочку, но она не всегда способна защитить токопроводящие жилы, особенно если сеть прокладывается в грунте, кирпичной стене или бетонной стяжке.

Кабель-канал в бухте

К сведению! В подобных эксплуатационных условиях верхний защитный слой, сделанный из полимеров, испытывает большие нагрузки.

И если изоляция испортится, могут возникнуть короткое замыкание, пожар. Раньше электропроводка изолировалась различными приспособлениями, например, пластиковыми или металлическими перфорированными коробами. Сейчас провода можно упаковать более удобным и практичным способом — используя гофрированную полимерную трубу.

Ее основная функция — защита проводников от повреждений и других негативных воздействий. На изоляционный слой проводки, ее сохранность могут действовать влажность, ультрафиолетовое излучение, температура. Если закрыть кабеля гофротрубой, их срок службы увеличится в разы. Также гофрированное изделие обеспечивает пожаробезопасность проводки, если та укладывается под горючей отделкой.

Эффективна гофра и при укладке в стяжке — предотвращает перегиб и деформацию проводов, обеспечивает к ним быстрый доступ. Кроме защитных функций, гофра используется как добавочный барьер между человеком и проводами, по которым движется ток.

Обратите внимание! В зависимости от назначения выделяют две разновидности гофрированных труб: для электрокабелей и для прокладки канализации. Вторые — изделия с диаметром от 110 мм.  Провод в гофре защищены от различных факторов

 Провод в гофре защищены от различных факторов

Классификация по назначению:

  • трубы для прокладки кабелей. Изделия, используемые при электромонтажных работах. Продаются в бухтах по 50 и 100 м. Их диаметр 16-65 мм. Дополнительно продукция может комплектоваться зондирующей проволокой, упрощающей прокладку. Материалом таких труб может служить нержавеющая или оцинкованная сталь. Такие изделия обладают повышенной устойчивостью к негативным воздействиям, но не имеют диэлектрических свойств. Чаще всего применяются при прокладке на улице в условиях открытого воздуха;
  • канализационная гофротруба. Изготавливается из ПВХ или ПП и имеет больший диаметр по сравнению с изделиями для кабелей (110-300 мм). С ее помощью прокладывают внутридомовую, санитарную, общесплавную, безнапорную, ливневую канализации.

Важно! Для обустройства ливневых канализаций используют гофры с диаметром, превышающим 300 мм. Такая продукция жестче и не обладает полезным физическим свойством — гибкостью. Поэтому при прокладке применяется линейный способ (повороты делаются специальными переходниками)

Поэтому при прокладке применяется линейный способ (повороты делаются специальными переходниками).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
