Заземление: какой провод следует в нем использовать

Изображение на электрических схемах

На чертежах электрических схем также необходимо указывать заземляющие элементы. Это устанавливает ГОСТ 2.721-74, а также Единая система конструкторской документации. Если на корпусе символ должен быть единым и может отличаться только размерами, то для схем предусмотрено несколько видов обозначений.

  1. Общее обозначение соединения цепи с «землей». Часто используется в радиоэлектронных и электрических схемах как рабочее или измерительное заземление.
  2. Бесшумное. Вид редкий, но требуется для маркировки устройства с собственным заземлителем среди множества устройств подключенных к общим ЗУ.
  3. Защитное. Это самый распространенное обозначение, аналогичное тому, что наносится на корпуса оборудования. Таким знаком заземления отмечаются соединения токоведущих частей с «землей».
  4. Соединение токоведущей части с прибором. Полноценным заземляющим эффектом не обладает.

Знаки заземления играют важную информационную роль, и для того чтобы обозначить наличие и место заземления на оборудовании, необходимо использовать их в соответствии с размерами, определенными государственными нормативами.

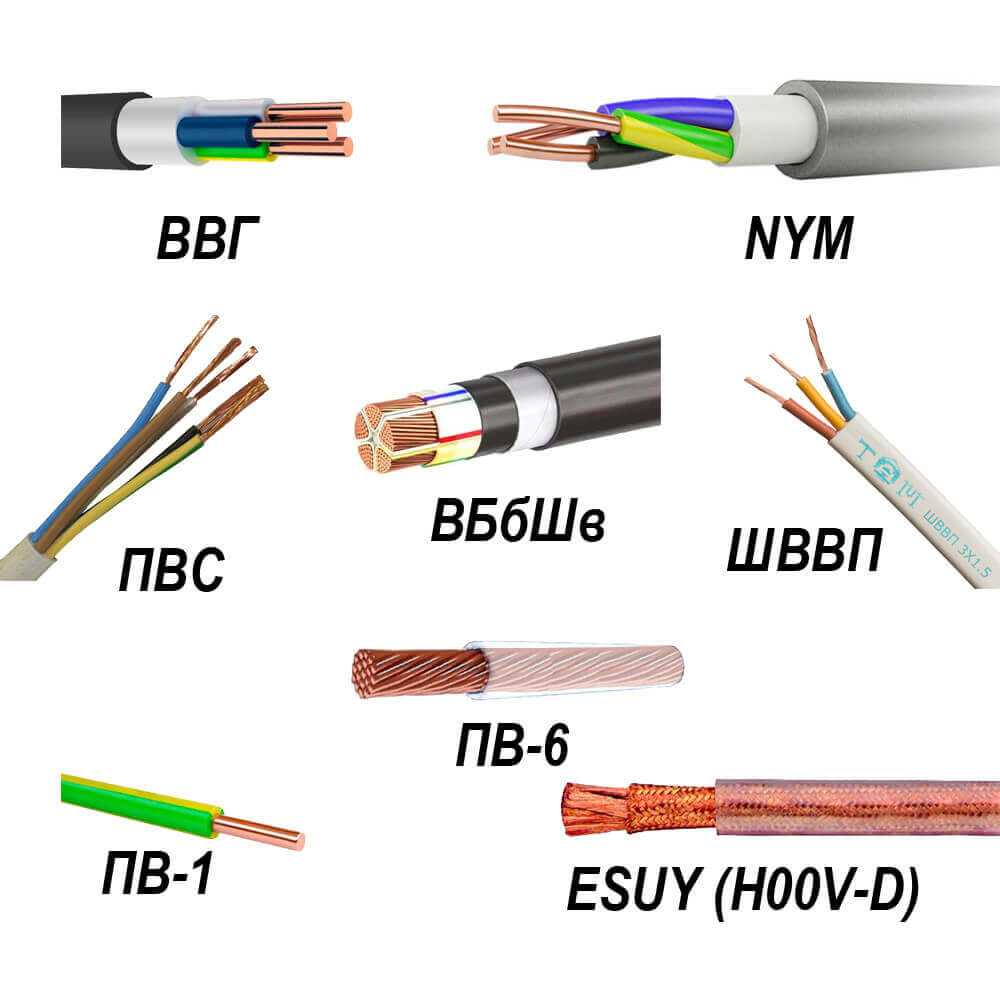

Основные марки кабеля заземления

Варианты цветовой маркировки провода заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки

Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая

Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 – +50 градусов Цельсия, очень гибкий материал.
ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

Кабель NYM

Шнур категории NYM пользуется большим спросом среди потребителей. Его можно использовать при эффективной транспортировке электричества в стандартных условиях. Предназначение кабеля – передача переменного напряжения с частотой до 50 Гц. К данному типу кабеля можно присоединить любое электрическое оборудование. Кабель должен иметь первый класс защищенности. Особенности кабеля марки NYM:

  • Наличие медной жилы;
  • Промежуточная оболочка;
  • Соответствие цвета нормативам ПУЭ;
  • Простота в использовании.

Не пропустите: Удаление со стен меловой и клеевой покрасок


Проводник марки NYM

Кабель ВВГ

Данный тип кабеля ВВГ имеет медные жилы, категории 1 и 2 класса скрутки. Сегодня можно встретить многожильные или поливинилхлоридные модели проводника. Например, трехжильный, 4 или 5 шнур имеет нейтраль и заземление. Многие часто задаются вопросом, какого цвета провод заземления используется в трехжильном проводе? Для изоляции жилы всегда применяется зелёно-жёлтый поливинилхлоридный пластик.


Провод марки ВВГ

Кабель ПВ-3

Как правило, кабель ПВ-3 состоит из одной жилы со скрученным медным проводом внутри. Чтобы выделить цветом внешнюю оболочку можно воспользоваться различной гаммой.


Кабель марки ПВ-3

Кабель ПВ-6

В составе шнура марки ПВ-6 содержится токопроводящая жила из меди. Для создания изоляционного слоя применяется поливинилхлоридный прозрачный пластик высокого качества. Отличительной особенностью данного материала является повышенная стойкость к механическим воздействиям. При необходимости, можно осуществлять контроль случайного повреждения прозрачного изделия. Придерживаться определённых нормативов по расцветки внешней поверхности в данном случае не обязательно.

Вам это будет интересно Особенности кабеля из сшитого полиэтилена


Описание проводника категории ПВ-6

Обратите внимание! Чтобы проводить электромонтажные работы с соблюдением всех норм и правил, проводник обозначается соответствующим цветом по международным стандартам

Кабель ESUY

Шнур данной категории может использоваться с целью защиты сети от возникновения короткого замыкания. Энергосистемы со значительными токами часто прибегают к применению кабеля этой марки. Главной особенностью силовой кабельной продукции является стойкость к температурным воздействиям. Этот проводник с небольшой массой легко использовать при электромонтажных работах. Номинал напряжения для ESUY не определяется. Этот показатель нужно установить для транспортировки тока по проводам. Прокладывая кабель своими руками, обязательно необходимо нанести цветную маркировку.

Действующие системы заземления

По согласованию с Международной электротехнической комиссией (МЭК), Госстандарт России установил общепринятые виды заземляющих систем, обязательных к установке в зданиях и сооружениях. Для жилых построек должны применяться разновидности системы TN. Сегодня ПУЭ определяет, что варианты TN-S и TN-C-S являются наиболее приемлемыми в плане безопасности. Раньше в жилых зданиях применяли TN-C, где роль заземляющего и нулевого выполнял один проводник по всей цепи.

Во избежание разногласий приняты единые обозначения проводников, использующихся при разводке электропитания.

L1, L2, L3 – фазовые провода N –нейтральный, или нулевой, провод; РЕ – нулевой защитный, или заземляющий; PEN – нейтраль и заземление, объединённые в один провод.

Каждая из букв в названии заземляющей системы несёт определённый смысл. В буквосочетании TN буква Т даёт информацию о том, что заземляющий провод соединяется с нулевым (нейтральным) в источнике электроэнергии. То есть создаётся глухозаземлённая нейтраль. Таковым, например, служит трансформатор подстанции, от которого питаются жилые дома. Его заземляют, вбивая рядом три штыря в землю по форме вершин треугольника. Глубина их проникновения может быть значительной, так как они должны достичь водоносного слоя. Штыри заземления соединяет провод или металлическая полоса, образуя треугольный контур.

Вторая буква сочетания TN обозначает защитное зануление, то есть подсоединение открытых проводящих частей к глухозаземлённой нейтрали. Как видно из рисунка, в системе TN-C-S глухозаземлённая нейтраль расщепляется на два проводника – нейтральный и заземляющий. Это расщепление происходит на входе в жилые постройки. То есть от подстанции к постройкам трёхфазное напряжение передаётся по 4 проводам. В жилых помещениях к розеткам подключаются: провод заземления, нейтральный и один из фазных. К трёхфазным розеткам подсоединяются 5 проводников.

Чтобы сделать систему TN-S, нейтраль и заземление ведут отдельно, начиная с места, где образуется глухозаземлённая нейтраль. То есть – от трансформатора подстанции. Электричество подводится к постройкам таким образом, что заземление силового кабеля и зануление идут по разным жилам. Для этого потребуется 5-жильный силовой кабель. Разводка внутри здания производится так же, как в TN-C-S.

Маркировка и цвет

Маркировка проводов заземления обеспечивает им быструю узнаваемость и удобство в проведении монтажных работ. Так согласно требованиям п.1.1.29 ПУЭ проводники для заземления обладают как буквенной, так и цветовой маркировкой. Буквенное обозначение земли выполняется сочетанием латинских букв PE. Буквы предназначены для нанесения маркировки на соответствующих узлах схемы, концах кабеля и клеммах заземления. Цветовое обозначение выполняется в виде желто-зеленого окраса, расположенного полосами по всей длине или другим сочетанием этих двух цветов, которое соответствует марке кабеля и стандартам производителя.


Рис. 2: варианты цветовой маркировки провода заземления Следует отметить, что вышеприведенный порядок цветовой маркировки не относится к шинам, так как в них желтый обозначает фазу A, зеленый – фазу B, красный – C. Нулевая шина может вообще не иметь окраса и эксплуатироваться в естественном виде. Шина PE окрашивается в черный цвет, а места наложения переносных заземлений организованны в виде оголенных участков металла.

Как сделать заземление правильно в доме

Как правило для подачи в частный дом электричества применяется система ТТ, в такой системе заземляющий провод PE подключается к контуру заземления, и больше никуда. При такой системе, необходимо делать качественной контур заземления, чтобы в случае замыкания КЗ на землю, ток короткого замыкания был достаточен для срабатывания автомата защиты. Рассмотрим, как сделать заземление правильно в частном доме.

Контур состоит из заземлителей и металлической обвязки. Заземлители делаются из металлических штырей 2-3 метров длинной, они полностью входят в землю. Эти штыри и распределительный щит в доме соединяются металлической обвязкой. Для изготовления штырей могут применяться металлические трубы, уголки, пруты. Арматуру использовать нельзя, так как она быстрее ржавеет и теряет заземляющие свойства. Между собой штыри удобно соединять металлической полосой. Существует принципиально две схемы контура заземления:

  • Линейная схема заземляющего контура, заземлители уложены в ряд и соединяются последовательно.
  • Схема с замкнутым контуром, например треугольные и квадратные, в этом случае все штыри заземления образуют замкнутый круг. Такая схема более надежна и оптимальна. Если позволяет территория возле дома, то используйте её. Самой оптимально схемой будет треугольник, расстояние между штырями должно быть одинаковым от 1 м до 1,5 м.

Организацию заземления в частном доме можно разделить на три этапа работ, на монтаж контура заземлителей в земле, подключение контура к электрическому щитку и проверку работы заземления.

ЭТАП1

  • Отмечаем территорию под контур треугольника, в направлении к строению выкапываем траншею глубиной 70 см.
  • В углах треугольника в землю вбиваются металлические уголки или трубы на глубину ниже уровня промерзания, около 2,3 метров. Концы штырей забивают так, чтобы после засыпания грунтом над ними было еще около 50 см почвы.
  • Затем эти концы соединяются методом сварки металлическими полосами, тем самым образую замкнутый контур в виде равнобедренного треугольника.
  • Затем приваривается к контуру металлическая полоса, идущая к дому. На её конце, на стене дома, привариваем болт, к которому будет закрепляться заземляющий провод от шины в электро-щитке.
  • Сварочные швы красятся битумной краской или мастикой, для защиты от коррозии.
  • Засыпаем грунтом траншею, и красим для защиты от коррозии земляную шину, которая выступает из земли.

ЭТАП2

Для подключения земляной шины к щитку лучше использовать медный провод желтого цвета, сечением не меньше 10 кв.мм.

К щиту медный провод крепится на корпус также винтовым соединением. Если дверца щита не заземлена, то заземлите её еще одним проводом.

Совет! Заранее подберите шины заземления в щитке с нужным количеством отверстий для разных линий, так как крепить два провода в одну точку запрещается.

ЭТАП3

Проверьте работоспособность выполненного защитного. Лучше проводить такую проверку раз в 3 года, для вашей безопасности. Проверка проводится омметром. Может показаться, что проверить ваш контур можно при подключении обыкновенной лампочки к фазе и контуру и она будет гореть, но это ошибочно из-за низкого электропотребления.

Сопротивление контура заземления не должно быть более 4 Ом. Советую пригласить электрика и быть уверенным в том что ваш контур заземления работает корректно.

О системах заземления

Применяют несколько систем заземления, обозначаемых комбинацией букв. Буквы имеют следующее значение:

  • I: изолированный проводник;
  • N: имеется подключение к глухозаземленной нейтрали;
  • Т: имеется подключение к заземляющему проводу.

Основных видов систем заземления три:

  1. Тип IT — система с изолированным нейтральным проводом. В данной системе провод заземления изолирован от нейтрали либо контактирует с ней через резистор с высоким номиналом или воздушный промежуток. В жилых домах не применяется. Предназначена для подключения приборов, предъявляющих особые требования к безопасности и стабильности. В основном используется в лабораториях и лечебных учреждениях.
  2. Тип TT — система с независимыми заземлителями. Оптимальный вариант для частных и хозяйственных строений. Предусматривает использование двух заземлителей – для источника электротока и металлических элементов системы, не имеющих защиты. Провод заземления (РЕ) в этой системе независим, а его работоспособность на участке между оборудованием и трансформатором улучшена. Возможны сложности при подборе диаметра для собственного заземлителя. Этот недостаток компенсируется путем устройства системы защитного отключения.
  3. Тип TN. Провод заземления в такой системе совмещен с нейтралью, потому при пробое фазы на корпус происходит КЗ и автомат разъединяет цепь. Этим обеспечивается высокий уровень безопасности.

Различные системы заземления

Системы TN получили наибольшее распространение. Есть три их подвида:

  1. TN-S: вариант с нулевым и разделенным рабочим проводником. С целью повышения безопасности вместо одного нулевого провода применяется два: один используется как защитный, второй — как нейтральный с подключением к глухозаземленной нейтрали. Такая система обеспечивает наилучшую защиту от поражения током.
  2. TN и TN-C-S: вариант с PEN-проводом и парой нулей. К оборудованию подключается нулевой провод, расщепленный на жилы PE и N.
  3. В TN-C-S после разделения устанавливается второй заземлитель, чем обеспечивается бесперебойная работа системы.

Достоинства системы TN:

  • устройство довольно простое;
  • осуществляется защита от разрядов молнии;
  • для защиты проводки достаточно установить автоматы от замыкания.

Недостатки:

  • существует вероятность перегорания нуля снаружи с последующим пробоем металлических корпусов оборудования;
  • требуется оборудование для уравнивания потенциалов.

Система TN мало подходит для сельских населенных пунктов.

От правильности организации заземления подчас зависят жизни людей. Под организацией подразумевается не только устройство, но и своевременный контроль сопротивления заземлителя. Из-за окисления или изменения параметров грунта оно может оказаться завышенным, вследствие чего защитный эффект заземления будет утрачен.

Марки проводов и требования к ним

В кабеле заземлителя используют как одну, так и несколько жил. Выбор делают, исходя из условий дальнейшей эксплуатации.

В другом случае, при подключении насосной станции к шине заземлителя, особой подвижности или пластичности не требуется, поэтому можно применять более простой кабель с одной жилой.

На сегодня в магазинах предлагают кабели с разным количеством жил: от 2 до 5. Такой диапазон позволяет подобрать необходимый типа продукта в зависимости от сложности схемы.

Для заземления в розетках используют модели с тремя жилами. Различают несколько типов кабелей:

  • Кабель класса ВВГ используют для внутренних сетей электричества. Применение на улице допустимо только при условии помещения его в гофрированную трубу. Отличается разным количеством жил.
  • NYM обозначает жесткий кабель иностранного производства. По характеристикам не отличается от ВВГ.
  • ВБбШв может применяться как снаружи, так и внутри помещений. Также его можно использовать для проводки под землей. Выбирают его для проведения электричества от дома к хозяйственному строению.

Провода также делятся на типы:

  • ПВС характеризуется наличием 2 или 3 жил. Благодаря этому его часто применяют для включения электроинструментов в сеть или в качестве удлинителя.
  • ШВВП по свойствам аналогичен ПВС. Отличием является внешний вид — провод плоский.
  • ESUY представляет собой провод с 1 жилой, в основе которой лежит медь.
  • ПВ используют при монтаже проводки в помещениях с повышенной влажностью. Цифра возле маркировки означает класс гибкости. Так, ПВ-1 относится к проводам с малой степенью гибкости, а ПВ-6 характеризуется высоким значением пластичности.

Маркировка

Провода заземления обозначают двумя способами:

Цвет заземления

Заземление обычно обозначают желто-зеленым цветом. Гораздо реже встречаются чисто желтые или светло-зеленые провода. На кабеле может иметься синяя оплетка на концах в местах фиксации, что указывает на заземление в совокупности с нулем.

В распредщите заземление соединяют с заземлительной шиной, корпусом и металлической дверцей щита. В распредкоробке подключение направляется к проводам «земли» от осветительных приборов и заземлительных контактов розеток.

Ниже показано обозначение заземления на электросхемах.

  1. Стандартное заземление.
  2. Чистое заземление.
  3. Защитное заземление.
  4. Заземление к корпусу электрооборудования.
  5. Заземление для постоянного тока.

Цвет нейтрали

Нулевой проводник обозначается синим цветом. В распределительном щите его подключают к шине нейтрали, обозначенной буквой N. Туда же присоединяют все проводники синего цвета. Шина стыкуется к вводу через электросчетчик или же напрямую, без монтажа автомата. В распредкоробке все провода (кроме провода от переключателя) синего цвета не задействованы в коммутации. В розетках нулевые проводники присоединяют к контакту, который обозначается литерой N (находится на тыльной стороне розетки).

Цвет фазы

Цветовая гамма для обозначения фазового провода более разнообразна по сравнению с заземлением и нейтралью. Используются коричневый, черный, красный или любые другие цвета за исключением желтого, зеленого и синего.

В распредщите фазу, отходящую от потребителя, присоединяют к нижнему контакту автоматического переключателя или устройства защитного отключения. В выключателях происходит коммутация фазы. После замыкания контакта напряжение направляется к потребителям. В фазных розетках черный проводник следует соединить с контактом, промаркированным буквой L.

Буквы в маркировке

Для указания на типы проводов используют такие буквенные обозначения:

  1. А — сердечник проводника изготовлен из алюминия. Если А не указана в маркировке, сердечник произведен из меди.
  2. АА — многожильный проводник с сердечником из алюминия и дополнительной алюминиевой оплеткой.
  3. АС — имеется дополнительная свинцовая оплетка.
  4. Б — кабель относится к защищенной от влаги категории. Оплетка выполнена из двухслойной стали.
  5. Бн — кабельная оплетка обладает стойкостью к огню.
  6. В — оболочка произведена из поливинилхлорида.
  7. Г — оболочка не используется.
  8. r — кабель оголенный и влагозащищенный.
  9. К — контрольный кабель с проволочной обмоткой.
  10. Р — используется оболочка из резины.
  11. НП — негорючая резиновая оболочка.

Самостоятельное обозначение проводов

Иногда встречаются проводники, окрашенные в несвойственные им цвета. Такие цветовые решения не соответствуют стандартам, указанным в Правилах устройства электроустановок. Чтобы облегчить задачу обустройства проводки, рекомендуется произвести самостоятельную маркировку цветами. Для этой цели подойдет цветная изолента, с помощью которой отмечают концы проводников в распредщите. Также для маркировки используют термоусадочную трубку. Остается лишь записать в блокноте значения цветов, которыми помечен тот или иной провод.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор Потребляемая мощность, Вт Сила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

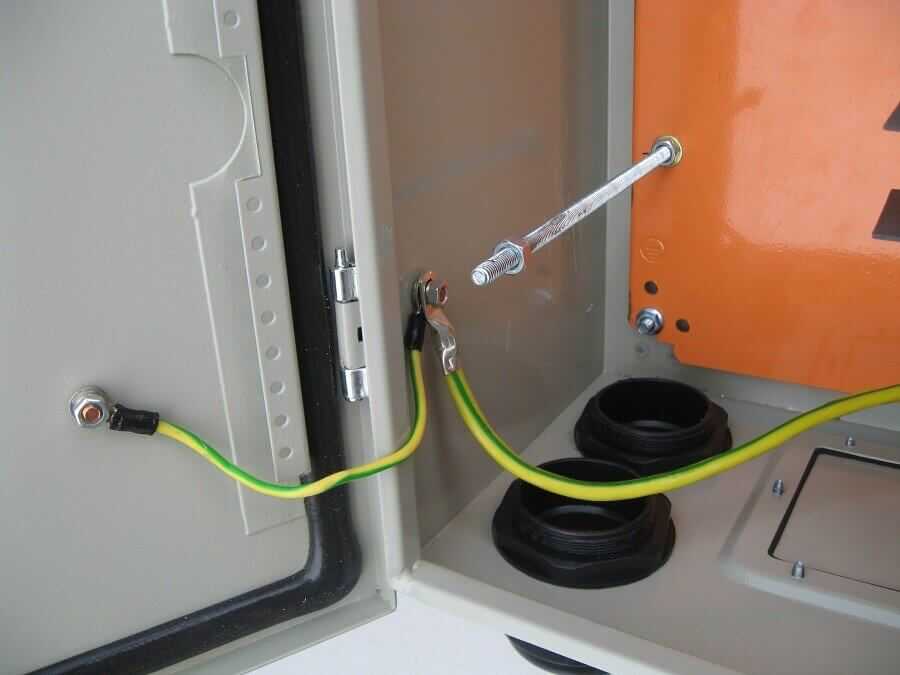

Цвет провода и особенности подключения

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.

Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:

  • L – Line или фаза.
  • N – Neutral или нейтраль, ноль.
  • PEN или PE – защитный проводник или земля.

Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.

Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:

  • Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
  • Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.

Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления. Напоследок рекомендуем просмотреть полезное видео по теме:
