Обжимка витой пары

Выбор кабеля для интернет-соединения

Выбирая кабельную продукцию для прокладки интернета, нужно ориентироваться на следующие показатели:

  1. Проверенных производителей. Многие компании для удешевления продукции применяют некачественные материалы.
  2. Материал проводника. Предпочтение стоит отдавать медным жилам, а не алюминиевым или биметаллическим. Чтобы исключить омеднение токопроводящего стержня, его нужно слегка поцарапать. Не стоит покупать изделие, если под слоем желтого окажется белый металл.
  3. Наличие экрана. Для компьютерных соединений используют интернет-кабель UTP. Его экранированные виды нужны там, где большая вероятность помех или близко расположена электропроводка, а также при монтаже снаружи помещений.
  4. Конструкцию UTP-кабеля. Шнур бывает одножильным и многожильным. В первом случае каждый проводник цельный, а во втором – состоит из нескольких тонких металлических нитей. Многожильная конструкция предпочтительнее, т.к. шнур более гибкий.

RJ 45 распиновка коннектора — как обжать кабель витая пара на 8 и 4 провода

Чтобы было описание в стать более правильным и понятным все читателям, то далее в тексте будем пользоваться обеими аббревиатурами RJ45 и 8P8С подразумевающими коннектор, который применяется для оконцовки интернет кабеля «витая пара».

  • Кабель «витая пара» на две или четыре пары,
  • кримпер для обжима 8P8C,
  • модульный разъем RJ-45 (8P8C).

Подготовка кабеля «витая пара» к оконцовке коннектором

Внутри этого кабеля, под изоляционной оболочкой находится капроновая нить. Она предназначена для облегчения разделки провода, без повреждения тонких проводков. Если сделать небольшой надрез на изоляции, то тогда можно будет потянуть за эту нить вниз, тем самым она разорвет оболочку. Разрывать оболочку нужно не более 30 мм, и потом просто отрезать ненужное.

Вообще то пользоваться дешевым инструментом для разделки изоляционной оболочки нудно очень осторожно. Дело в том, что они не редко наносят повреждение изоляции внутренним проводникам. Если имеются в наличии фирменные, высококачественные кримперы, то это уже другое дело.

Если имеются в наличии фирменные, высококачественные кримперы, то это уже другое дело.

RJ-45 распиновка по цветовому признаку на восемь проводов (четыре пары до 1000 Мбит/с)

Есть две схемы оконцовки провода разъемом:

  • От компьютера к компьютеру. Такой вариант распайки дает возможность создать напрямую сеть из двух компьютеров. Однако,если домашняя сеть состоит из более, чем двух компьютеров, то такую схему использовать не получится.
  • От компьютера к сетевому свитчу

Распиновка коннектора для домашней сети, состоящей из более двух компьютеров:

  1. Для этого нужно раскрутить каждую пару проводов, таким образом, как показано на картинках ниже:

Выпрямляем проводники в плоскости, а теперь нужно укоротить их, оставив длину всего 10 мм.

Возмите веер проводов в одну руку так, чтобы бело-оранжевый провод был крайний слева, а коричневый справа. На всякий случай еще раз проверьте правильность расположение проводников, согласно приведенной выше схемы.
Возьмите разъем 8P8C в другую руку, фиксатор должен быть в нижнем положении, и поместите проводники внутрь коннектора. При этом следите за тем, чтобы каждый провод лег в предназначенное для него место.

На этом шаге помещаем коннектор в кримпер (если нет такого инструмента, смотрите ниже видео, как обойтись без кримпера). Вставляем провод до самого конца, так чтобы он уперся в переднюю стенку модуля и хорошенько сдавливаем обжим.
С другим концом провода выполняем идентичные действия.

Распиновка RJ-45 (8P8C) по цвету на две пары до 100 Мбит/с

  1. Подготовка кабеля «витая пара» к оконцовке коннектором, так как написано выше:
  2. Раскручиваем свитые пары проводов и устанавливаем согласно схеме:

Возможно имеющийся у вас кабель «витая пара» будет иметь другую окраску внутренних проводников. В таком случае, нужно применить своеобразную логику. То-есть, начинаем делать чередование:

1. бело-;
2. ;
3. бело-;
4. без провода,
5. без провода,
6. ;
7. без провода,
8. без провода,

Здесь принципиально то, чтобы с двух сторон провода, начиная от 1-й и до 8-й контактной площадки схема должна быть абсолютно идентична.

Возьмите провода в одну руку таким образом, чтобы бело-оранжевый проводник был слева от вас, а коричневый справа. (см. картинку выше)
Возмите такой-же модульный соединитель 8P8C в другую руку так, чтобы его фиксатор находился внизу.
Данный разъем рассчитан на восемь проводов, поэтому контакты 4,5,7,8 остаются незадействованными. Помещаем проводники в контактные места коннектора 1,2,3,6, так как показано в схеме пункта 2.

Здесь опять нужно проверить верность установки проводов.
Помещаем коннектор в кримпер и делаем оконцовку кабеля разъемом 8P8C.
Все эти действия нужно повторить в точности и с другим концом кабеля.

Как разделать и обжать кабель «витая пара»

Распиновка кабеля типа витая пара для систем видеонаблюдения

RJ45 (Registered Jack ) – это специальный физический интерфейс определенного вида, который позволяет связывать между собой разные устройства по специальному кабелю – витая пара. По-другому еще называется как сетевой коннектор.

На деле же данного коннектора не существует. Правильное его название не RJ45, а 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Витая же пара имеет 8 жил, которые скручены между собой. Это необходимо, чтобы защитить передаваемые данные от электромагнитного воздействия.

Название RJ45 широко используется как в интернете, так и у сетевых инженеров, и менять его никто не собирается. Но знать об этом факте должен каждый профессиональный инженер.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

Обычно при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

  • Бело-оранжевый.
  • Оранжевый.
  • Бело-зелёный.
  • Синий.
  • Бело-синий.
  • Зелёный.
  • Бело-коричневый.
  • Коричневый.

Синяя и коричневые пары используются для POE (power over ethernet), то есть для питания устройств (которые имеют такую функцию) через витую пару.

Для передачи же данных используются только 4 провода не зависимо от скорости (даже для гигабайтной сети).

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.

Существует также обжимка двух пар. Данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала.

Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но все же не рекомендуется её использовать.

Но есть и другие схемы распиновки. Например в камерах Hikvision не используется стандартная схема. Так камеры серии Pro и камеры Value имеют провода разного цвета, поэтому у каждой камеры своя схема подключения.

Чтобы подключить новый разъем (разъем RJ45 так уж принято его называть) к IP-камере Hikvision, смотрите схемы ниже.

Серия Hikvision IP Value состоит из моделей, перечисленных ниже. Эти модели должны иметь распиновку  показанную данную распиновку.

 Модели серии Values:
DS-2CD2142FWD-ISB DS-2CD2132F-IWS DS-2CD2132F-I DS-2CD2112F-IWS DS-2CD2122FWD-ISB DS-2CD2112F-I DS-2CD2122FWD-IS DS-2CD2142FWD-IS DS-2D213 ICD212 DS-2CD2155FWD-I DS-2CD2185FWD-I DS-2CD2152F-IS DS-2CD2742FWD-IZS DS-2CD2732F-IS DS-2CD2732F-I DS-2CD2722FWD-IZSB DS-2CD2722FWD-IZSBF DS-2 IZSBF DS-2 DS-2CD2722FWD-IZS DS-2CD2412F-IW DS-2CD2412F-IW DS-2CD2742FWD-IZSB DS-2CD2542FWD-IWS DS-2CD2542FWD-ISB DS-2CD2532F-IS DS-2CD2522FWD-IWS DS-2CD2522FWD-ISB DS-2CD2520F DS-2CD25 2CD25 ISB DS-2CD2520F DS-2CD25 ISB 2 2CD2542FWD-IS DS-2CD2522FWD-IS DS-2CD2E20F DS-2CD2E10F DS-2CD2035FWD-I DS-2CD2025FWD-I DS-2CD2T55FWD-I5 DS-2CD2335FWD-I DS-2CD2355FWD-I -2FWD-I-2FWD-I -2FWD-I85-ID-WD-2 DS-2CD2T35FWD-I5 DS-2CD2T25FWD-I5 DS-2CD2T42WD-I5 DS-2CD2042WD-I DS-2CD2032-I DS-2CD2232-I5 DS-2CD2T32-I5 DS-2CD2022WD-I DS-2CD2T22WD-I5 DS-2CD2012-I DS-2CD2T12-I5 DS-2CD2212-I5 DS-2CD2055FWD-I DS-2CD2T52-I5 DS-2CD2085FWD-I DS-2CD2T85FWD-I5 DS-2CD2342WD-I DS-2CD2332-I DS-2CD2322WD-I DS-2 ICD2322WD-I DS-2 ICD2322WD-I DS-2CD2325FWD-I

Ниже показана распиновка RJ45 для IP-камер Hikvision линейки Pro Series. Камеры этой линейки продуктов представлены следующими моделями: DS-2CD7XX, DS-2CD72XX, DS-2CD8XX, DS-2CD82XX.

Таковы основные схемы распиновки кабеля типа витая пара для систем видеонаблюдения.

Ну а мы напоминаем, что наша компания «Запишем всё» с 2010 года занимается проектированием, монтажом, обслуживанием и ремонтом систем видеонаблюдения и видеодомофонов в Москве и Подмосковье.

Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.

Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!

2021-02-12T17:12:11+03:0026, Ноябрь, 2020|Монтаж видеонаблюдения|

Варианты выбора.

Для прокладки домовой или квартирной сети скоростью до 100 Мбит/с по минимальной цене можно использовать 2-х парный неэкранированный кабель категории 5е. Он стоит от 500 до 1200 рублей за 100м.

Для прокладки домовой или квартирной высокоскоростной сети (или сети с запасом для развития) следует использовать кабель категории 6. Такой стоит от 1300 до 3300 рублей за 100 м.

Если требуется кабель для прокладки линии связи в условиях сильных помех от производственного оборудования, обратите внимание на экранированные кабеля и озаботьтесь наличием качественного заземления в местах прокладки кабеля и установки сетевого оборудования. Экранированный кабель будет стоить от 1300 до 3500 рублей за 100 м

Если же кабель еще предполагается натягивать между опорами, то следует обратить внимание на наличие несущего троса. Стоит такой будет 2800-3500 рублей за 100 м

Как подключить интернет кабель к розетке

Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.

  • Розетки для внутреннего монтажа используются тогда, когда интернет-кабель прячется в стену, так же, как и электропровода.
  • А розетки для наружного применения предполагают, что интернет-кабель проходит по поверхности стены в переделах видимости. Розетки поверхностного монтажа внешне похожи на обычные телефонные розетки, которые крепятся к какой-либо поверхности.

При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

  • Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
  • Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
  • Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Семь элементов кадра Ethernet

  1. Первый элемент, состоящий из 7 байт, называется «преамбула» (preamble) и используется для синхронизации процесса связи между двумя узлами сети, то есть между отправителем и получателем. Для выполнения этой задачи, с одной стороны, используются адаптеры для получателя, а с другой – генераторы для отправителя: эти два компонента, по сути, синхронизируют часы передающего и принимающего узлов.
  2. Вторым элементом является SFD (Start Frame Delimiter) размером в 1 байт, который используется для определения границы преамбулы и начала пакета данных.
  3. Третий и четвертый элемент кадра Ethernet, каждый длиной 6 байтов, соответствует MAC-адресам получателя и отправителя, они представляют собой физические идентификационные адреса, однозначно присовенные производителем каждой сетевой карты и, следовательно, однозначно связанные с каждым узлом локальной сети.
  4. Ethertype, размером 2 байта, указывает тип протокола, используемого для связи. В зависимости от случая, может быть использован, IPv4 или IPv6, PPPoE и ARP.
  5. Payload или «поле данных» – от 46 до 1500 байт – содержит реальную информацию в сообщении.
  6. Чтобы закрыть кадр используется FCS (Frame Check Sequence) из 4 байт, содержащих управляющее значение типа CRC (Cyclic Redundancy Check) и позволяющих обнаруживать ошибки в процессе обмена данными.

Проблема

Одна из самых частых причин в пропаже интернета дома – проблема в кабеле. Есть много вариантов:

  1. Перетерся провод где-то в угловых соединениях – шоркнули его или пнули, бывает.
  2. Нарушилось соединение в коннекторе – провод там открытый, так что может и переломиться. Порой просто отходит соединение. А со временем обжим «пересыхает», так что все равно приходится улучшать соединение.

Суть в том, что при замене провода или починке коннектора, все равно придется как-то заново нацеплять те самые коннекторы. А вот эта процедура и называется обжимом. И сделать это можно вполне в домашних условиях самому (я вам как матерый админ говорю, и не в такие времена жали кабель). Но нужно немного теории – это вам не электропроводка. Так что сначала немного теории, а потом перейдем к практике.

Что понадобится для обжимки

  1. Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:
  2. Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка.

При выборе кримпера следует обращать внимание на следующие моменты:

  • Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  • Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  • Эргономичность, инструмент должен быть удобен.

Стриппер – универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен.

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов

Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного)

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер. В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки.

Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Сборка розетки для интернет-сети

Процесс установки компьютерных розеток разных производителей отличается лишь в деталях.

Подготовительные работы

  1. В первую очередь к точке, где будет подключён роутер, прокладывается электрическая проводка.
  2. После этого подготавливается ниша для подрозетника. Подойдёт любой — даже от обычной розетки. Для высверливания отверстия используется перфоратор со специальной насадкой.
  3. Далее готовая ниша очищается от грязи, и в неё на гипс устанавливается подрозетник.

Подготовительные работы начинаются с установки подрозетника

Схемы подключения

После отсоединения клеммника можно начинать подключение проводков:

  1. Весь кабель просовывается через заднюю сторону съёмного клеммника, после чего витая пара аккуратно зачищается ножом и расправляется для соединения.
  2. Далее жилы присоединяются к клеммнику в соответствии со схемой кроссировки, изображённой на корпусе. Цвет каждого проводка должен соответствовать имеющейся цветовой схеме. Для высокоскоростного интернета (если он поддерживается провайдером) провода подключаются на клеммы 1–2 и 3–6. Информация о схеме подключения имеется у провайдера интернет-услуг.

  3. После определения схемы приступаем к присоединению жил интернет-провода, направляя их в соответствующие канавки. Кончики проводков зачищать не надо, потому как качественный коннект гарантирует сам механизм внутренней контактной площадки.

Все известные марки интернет-розеток выпускаются в двух разновидностях:

  1. Внутреннего монтажа. Коробка для внутренней розетки замуровывается в стену. После подведения провода в неё возвращается электрическая часть и закрывается пластиковым коробом.
  2. Наружного монтажа. Коробка розетки прикручивается на стену. Сначала электрическая часть с контактной пластиной, следующий этап — подсоединение проводов и монтаж декоративной коробки. Количество точек подключения на корпусе может быть разным — одна или две.

Тип подключения у этих двух видов розеток совпадает.

Установка настенной розетки

Пластиковая часть интернет-розетки прикручивается к стене — компьютерным разъёмом вниз, а кабельным входным отверстием наверх. Далее действия производятся в такой последовательности:

  1. С витой пары аккуратно зачищается изоляция на 5–7 см.
  2. Проводник заводится в пластмассовый хомутик и крепится таким образом, чтобы зачищенная часть была чуть ниже хомута.
  3. Провода подводятся к микроножам в контактной пластине и протягиваются через них до щелчка. Этот звук означает, что изоляция надрезана и провод встал на место.
  4. Лишние части проводов обрезаются. Надевается крышка — и готово.

Внешний вид разобранной настенной интернет-розетки и маркировки контактной площадки

Если щелчка не было, провод ставится на место тупой стороной ножа или тонкой отвёрткой.

Восемь проводков заводятся в контактную площадку согласно схеме

Видео: подключение настенной интернет-розетки

Установка внутренней розетки

  1. Абсолютно все интернет-розетки оснащены клеммником, к которому и присоединяются витые пары. Чтобы сделать это, нужно отсоединить клеммник от пластиковой части розетки. Для этого есть специальный белый фиксатор — стопорное кольцо. Его проворачивают против часовой стрелки до отсоединения съёмного сегмента. Со стационарного клеммника ничего не снимается. Витая пара проводится в кольцо на пластине.

  2. Далее жилы присоединяются к клеммнику по схеме.
  3. Стопорное кольцо проворачивается по часовой стрелке, чтобы фиксатор плотно зажал провода.
  4. Затем клеммник вставляется в основную часть и закрывается лицевой панелью.
  5. Остаётся только проверить, верно ли было произведено подключение. Для этого к розетке подключается модем или другое устройство. Если всё в порядке и устройство заработало, значит, манипуляции были проведены качественно.

Если понять принцип подключения, будет легко разобраться с любой моделью компьютерной розетки. Соблюдая инструкцию, можно не только самостоятельно подключить интернет, но и увеличить длину витой пары, перенести компьютер на другое место и многое другое.

Ручной сопутствующий инструмент

К таким устройствам относятся тестеры RJ 45 (LAN tester) и кабельные стрипперы.

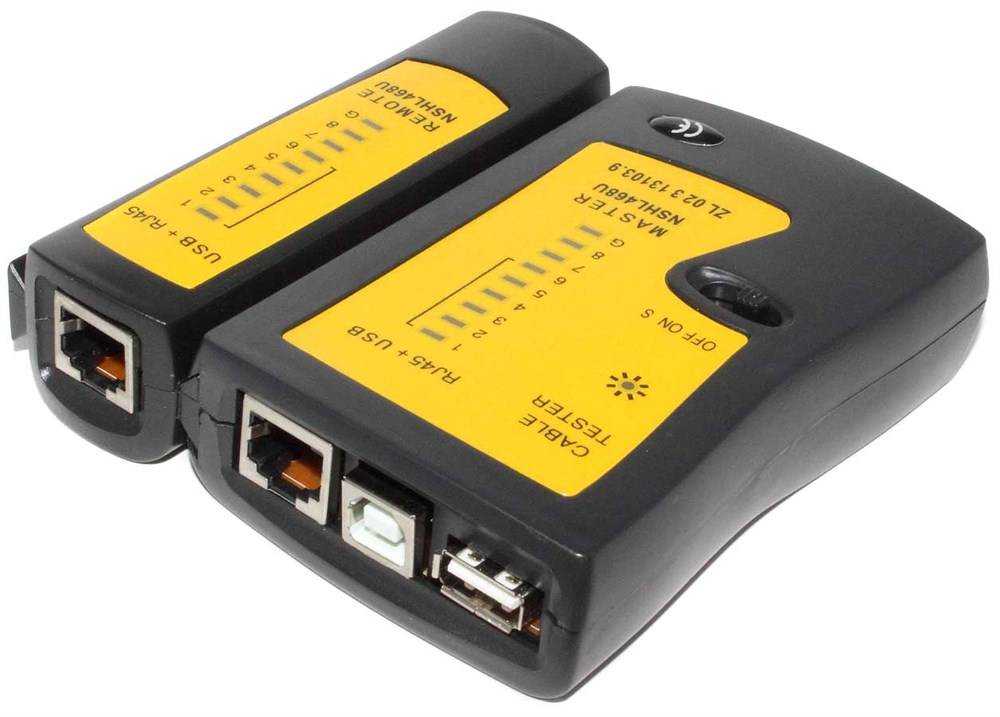

LAN tester

Сетевой тестер RJ45 предназначен для диагностирования кабельных сетей, соединяющих ПК и компьютерное оборудование. Тестер витой пары имеет два USB входа. Проверяют состояние кабеля таким образом:

  • в проёмы прибора вставляют коннекторы обоих концов кабеля;
  • светодиодные цепочки двух дорожек начинают загораться, проверяя все жилы витой пары;
  • если происходит синхронное мигание окошек, то это означает исправное состояние кабеля;
  • в противном случае сбой порядка ритмичного горения индикаторов говорит о том, что в каких-то жилах произошёл обрыв.

Дополнительная информация. При больших длинах кабелей витой пары используют две части тестера. Их разносят по концам провода и подключают коннекторы. На головной части прибора будет отражаться достоверная информация о состоянии всей витой пары.

LAN tester

Кабельные стрипперы

Это довольно нехитрые приспособления для снятия оболочки с конца витой пары. Как правило, это разъёмный цилиндр с серповидным лезвием внутри. Устройством охватывают кабель и делают круговое движение. В результате требуемый отрезок оболочки срезается, не повредив изоляцию жил витых проводников.

Что нужно знать

Патч-корд можно сделать самому. Для этого нужны 2 разъема RJ-45 (8P8C), отрезок компьютерного шнура, а также средство для его обработки и обжима («кримпер»).

Но при распиновке «витой пары» важно правильно скомпоновать жилы патч-корда и хорошо обжать, т.к. при нарушении расположения проводов или плохом контакте скорость интернет-соединения снизится или кабель не будет функционировать

Строение коннектора

Грамотное обозначение RJ-45 – коннектор 8P8C. У него 8 контактов, для каждой жилы.

Соединители делятся по категориям так же, как и шнуры. Их выбирают одной марки.

Контакты качественных разъемов покрывают золотом.

Необходимые инструменты

Для обжима RJ-45 понадобятся следующие инструменты:

  1. Кримпер. Это средство предназначено для обжимки проводов.
  2. Нож. Может понадобиться для очистки шнура от изоляции.
  3. Мультиметр. Он проверяет качество соединения: наличие контакта, правильность распиновки.
  4. Отвертка. Ею дорабатывают соединение в тех местах, где между коннектором и проводом создан плохой контакт.

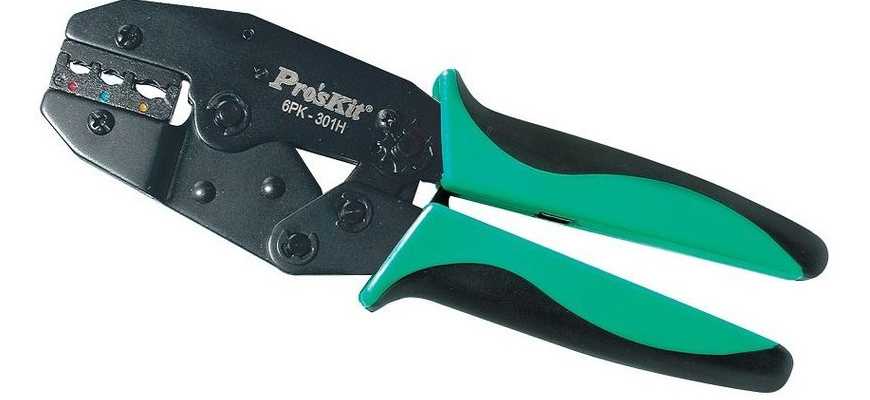

Кримпер — средство для обжимки проводов.

Подготовка кабеля и коннектора

Перед подключением «витой пары» потребуется подготовить кабель нужной длины и разъемы.

Для подсоединения компьютера, расположенного недалеко от розетки в сетях со скоростью до 1000 Мбит/с, будет достаточно короткого патч-корда категории 5е длиной 0,5-1,5 м.

Чтобы соединить ПК с далеко расположенным накопителем в сетях с такой же скоростью, потребуется патч-корд соответствующей длины.

Для работы в 10GBASE-T будет предпочтительнее использовать патч-корды категории 6.

Для распиновки потребуется очистить концы шнура от ПВХ-оболочки. Лучше не пользоваться ножом или другими инструментами для полной обрезки изоляции, т. к. очень часто повреждается и сам проводник. Внутри под ПВХ-оплеткой есть прочная нить, потянув за которую, можно разорвать изоляцию. Нужно удалить 2-3 см, а затем отрезать лишнее.

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Что собой представляет витая пара

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Набор инструментов, которыми пользуются профессионалы

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP).  Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.

чтобы провести Интернет, витую пару надо покупать определенных категорий

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и  4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

  • коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;

  • обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

  • бело-оранжевый;
  • оранжевый;
  • бело-зелёный;
  • синий;
  • бело-синий;
  • зелёный;
  • бело-коричневый;
  • коричневый.

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

  • бело-зелёный;
  • зелёный;
  • бело-оранжевый;
  • синий;
  • бело-синий;
  • оранжевый;
  • бело-коричневый;
  • коричневый.

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

  1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
  2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.

  3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

  4. Обрежьте излишне длинные проводки с помощью кримпера.

  5. Вставьте все жилы кабеля в коннектор до самого конца.

  6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

  • витая пара;
  • коннектор RJ45;
  • нож для зачистки обмотки;
  • кусачки, чтобы подровнять провода;
  • плоская отвёртка.

Обжимать кабель нужно следующим образом:

  1. Подготовьте витую пару таким же образом, как и при обжиме клещами.
  2. Вставьте проводники в разъём.
  3. Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.

  4. Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

  1. Бело-оранжевый, оранжевый, бело-синий, синий.
  2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
