Стабилизатор напряжение для микро

LP2951 и LP2950 – микромощные стабилизаторы напряжения. Описание

LP2951 и LP2950 являются микромощными регуляторами напряжения с очень малым напряжением падения (40 мВ на малых нагрузках и 380мВ при 100 мА), и очень низким током покоя (около 75мкA). Они могут охватить широкий диапазон входного напряжения вплоть до 30 В.

Ток потребления LP2950 и LP2951 возрастает не слишком сильно при значительном падении напряжения, тем самым продлевая срок службы батареи. Эта особенность, делает стабилизаторы LP2950 и LP2951 идеальным решением для использования в устройствах с аккумуляторным питанием.

Ключевая особенность LP2951 и LP2950

  • Высокая точность – 5В со стабильным выходным током100 мА
  • Чрезвычайно низкий ток покоя
  • Низкое падение напряжения
  • Очень низкий температурный коэффициент
  • Использование в качестве регулятора или опорного напряжения
  • Для стабильности необходим только 1 мкФ
  • Ограничение по току и температуре
  • Только для LP2951:
  • Флаг ошибки при значительном падении напряжения
  • Логика управления электронного отключения
  • Программируемый выход от 1,24 до 29 вольт

 Основные технические характеристики LP2951 и LP2950

LP2950, выпускаемый в 3-выводном корпусе типа TO-92 и TO-252, обеспечивает фиксированное выходное напряжение 5В, 3,3В и 3В в зависимости от версии.

LP2951 выпускается в 8-контактном DIP и SOIC корпусе, способен выводить фиксированное или регулируемое выходное напряжение.

Типовое включение LP2951 и LP2950

Соединяя выход 1 (OUT) с выводом 7 обратной связи по напряжению (FEEDBACK) и с выводом 6 внутреннего делителя (VTAP) можно на выводе 2 (SENSE) получить фиксированное напряжение 5В, 3,3В или 3В (в зависимости от версии).

В качестве альтернативы, оставляя выводы 2 (SENSE) и 6 (VTAP) свободными, а выводы 1 (OUT) и 7 (FEEDBACK) соединив с внешним делителем напряжения можно получить любое значение выходного напряжения от 1,235 до 30 вольт.

Восьми контактный стабилизатор LP2951 наделен дополнительными функциональными возможностями, что делает ее особенно подходящим для приложений с батарейным питанием. Например, функция логического выключения, позволяет регулятору переходить в режим ожидания с целью экономии электроэнергии.

Кроме того, есть встроенный супервизор сброса, который определяет ошибку при снижении выходного напряжения на 6% от номинального значения по каким-либо причинам, например, в связи с падением входного напряжения, ограничение тока или отключение при перегреве.

Скачать datasheet LP2951 и LP2950 (unknown, скачано: 1 203)

LM393. Описание, datasheet, схема включения, аналог

Микросхема LM393 имеет в своем корпусе два независимых компаратора напряжения. Компаратор LM393 может работать, как от однополярного источника питания в широком диапазоне напряжений, так и от двухполярного источника. При использовании двухполярного — разница между потенциалами должна составлять от 2 В до 36 В.

Ток потребления компаратора не зависит от напряжения питания

Необходимо обратить внимание, что данный компаратор имеет выход с открытым коллектором

Ключевая особенность LM393

  • Широкий диапазон напряжения питания: 2…36 В или ±1…±18 В
  • Очень низкий ток потребления (0,45 мА)
  • Низкий входной ток смещения: 20 нА
  • Низкий входной ток смещения: ± 3 нА
  • Низкое входное напряжение смещения: ± 1 мВ тип

Низкое выходное напряжение насыщения: 80 мВ TTL, DTL, ECL, MOS, CMOS совместимые выходы Компаратор LM393 доступен в корпусе: DFN8 2х2, MiniSO8, TSSOP8 и SO8

Ниже приведены основные электрические характеристики и абсолютные максимальные значения эксплуатации LM393:

Аналог LM393

Для замены можно использовать следующие зарубежные и отечественные аналоги LM393:

отечественный аналог

  • 1040СА1
  • КР1040СА1
  • 1401CA3

 Принцип работы LM393

Чтобы понять как же работает данный компаратор, рассмотрим простую схему сумеречного автомата.

Глядя на схему мы видим, что оба входа компаратора подключены к делителям напряжения. Первый делитель напряжения, подключенный к инвертирующему входу (2), состоит из постоянного резистора и фоторезистора.

Как известно сопротивление неосвещенного фоторезистора имеет очень большое сопротивление (более 1МОм), и малое при освещении. Поэтому в ночное время суток, согласно логике работы делителя напряжения, напряжение на входе (2) компаратора будет выше, чем в дневное время суток.

Чтобы включать и выключать свет (в нашем случае светодиод), в зависимости от степени освещенности фоторезистора, нам необходимо установить порог переключения. Для этого служит неинвертирующий вход (3) на который необходимо подать опорное (неизменяемое) напряжение. Это опорное напряжение мы возьмем с переменного резистора R3, который выполняет роль делителя напряжения.

Теперь компаратор будет сравнивать два уровня напряжения (на выводах 2 и 3). Если напряжение на входе 2 будет больше чем на входе 3, то светодиод загорится. Как только напряжение на входе 2 опустится (при освещении фоторезистора) ниже уровня напряжения на входе 3, светодиод погаснет.

Скачать datasheet LM393 в формате pdf (595,7 Kb, скачано: 3 482)

Стабилизаторы напряжения или как получить 3,3 вольта

Исходные данные: мотор-редуктор рабочее напряжение у которого 5 Вольт при токе 1 А и микроконтроллер ESP-8266 с чувствительным на изменение рабочим напряжением питания 3,3 Вольт и с пиковым током до 600 миллиампер. Все это необходимо учесть и запитать от одной аккумуляторной литий-ионной батареи 18650 напряжением 2,8 -4,2 Вольт.

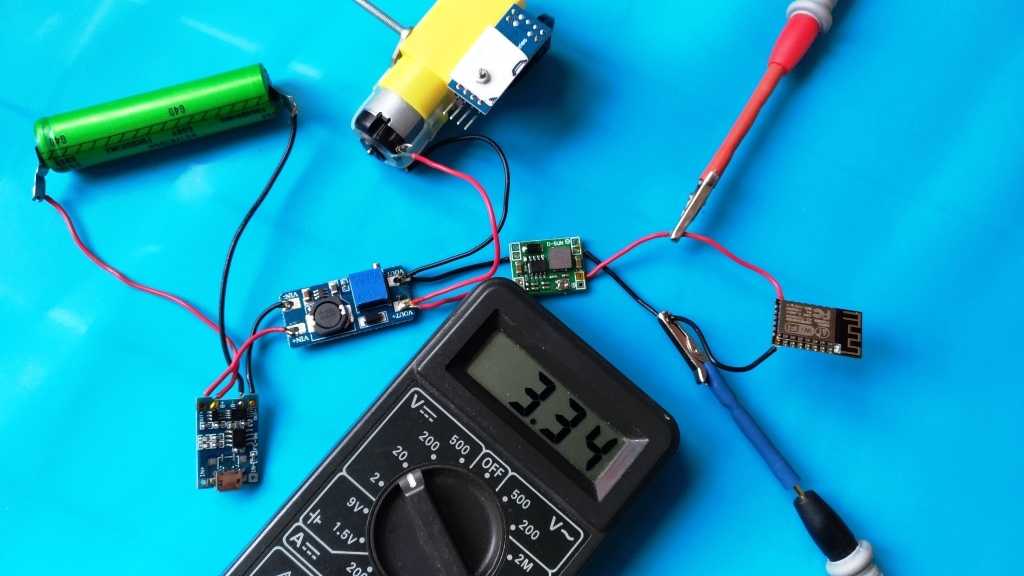

Собираем схему приведенную ниже: аккумулятор литий-ионный 18650 напряжением 2,8 — 4,2 Вольт без внутренней схемы зарядного устройства -> присоединяем модуль на микросхеме TP4056 предназначенный для зарядки литий-ионных аккумуляторов с функцией ограничения разряда аккумулятора до 2,8 Вольт и защитой от короткого замыкания (не забываем что этот модуль запускается при включенном аккумуляторе и кратковременной подачи питания 5 Вольт на вход модуля от USB зарядного устройства, это позволяет не использовать выключатель питания, ток разряда в ждущем режиме не очень большой и при долгом не использования всего устройства оно само выключиться при падении напряжения на аккумуляторе ниже 2,8 Вольт)

К модулю TP4056 подключаем модуль на микросхеме MT3608 — повышающий DC-DC (постоянного в постоянный ток) стабилизатор и преобразователь напряжения с 2,8 -4,2 Вольт аккумулятора до стабильных 5 Вольт 2 Ампера — питания мотор-редуктора.

Параллельно к выходу модуля MT3608 подключаем понижающий DC-DC стабилизатор-преобразователь на микросхеме MP1584 EN предназначенный для стабильного питания 3,3 Вольта 1 Ампер микропроцессора ESP8266.

Стабильная работа ESP8266 очень зависит от стабильности напряжения питания. Перед подключением последовательно модулей DC-DC стабилизаторов-преобразователей не забудьте настроить переменными сопротивлениями нужное напряжение, поставьте конденсатор параллельно клеммам мотор-редуктора что бы тот не создавал высокочастотных помех работе микропроцессору ESP8266.

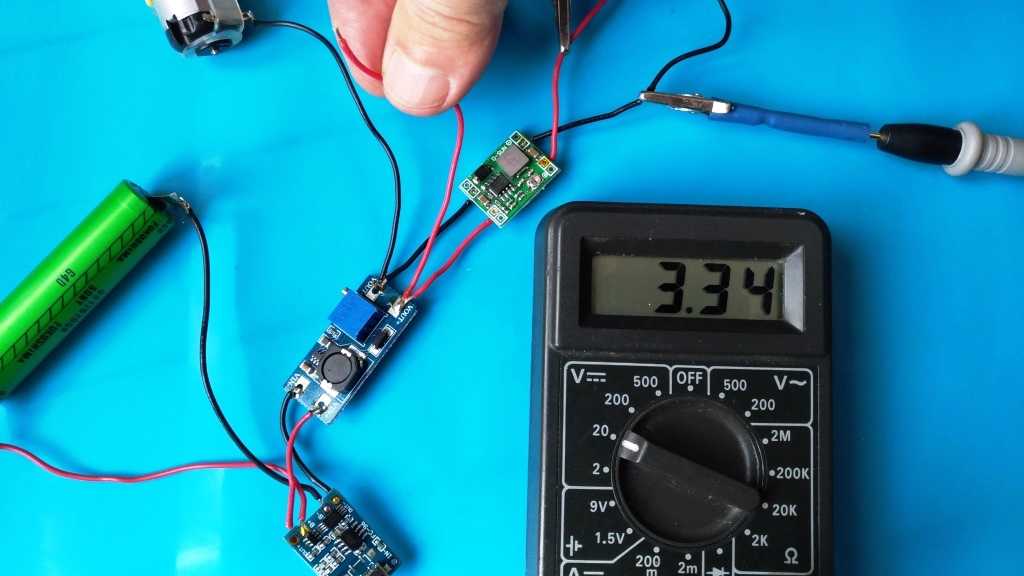

Как видим из показаний мультиметра при присоединении мотор-редуктора напряжение питания микроконтроллера ESP8266 НЕ ИЗМЕНИЛОСЬ!

Схема стабилизатора на APL1117

В lay файле есть две печатные платы, одна под стабилизаторы с регулировкой выходного напряжения, другая под фиксированные.

На фото печатки регулировочный резистор R1 120 Ом выход 5 В, при 150 Ом — 4,2 В. Даташит на APL1117 есть тут.

И вот для общего развития подробная информация о данной серии. APL1117 это линейные стабилизаторы напряжения положительной полярности с низким напряжением насыщения, производятся в корпусах SOT-223 и ID-Pack. Выпускаются на фиксированные напряжения 1,2, 1,5, 1,8, 2,5, 2,85, 3,3, 5,0 вольт и на 1,25 В регулируемый.

Выходной ток микросхем до 1 А, максимальная рассеиваемая мощность 0,8 Вт для микросхем в корпусе SOT-223 и 1,5 Вт выполненных в корпусе D-Pack. Имеется система защиты по температуре и рассеиваемой мощности. В качестве радиатора может использоваться полоска медной фольги печатной платы, небольшая пластинка. Микросхема крепится к теплоотводу пайкой теплопроводящего фланца или приклеивается корпусом и фланцем с помощью теплопроводного клея.

Применение микросхем этих серий обеспечивает повышенную стабильность выходного напряжения (до 1%), низкие коэффициенты нестабильности по току и напряжению (менее 10 мВ), более высокий КПД, чем у обычных 78LХХ, что позволяет снизить входные напряжения питания. Это особенно актуально при питании от батарей.

Если требуется более мощный стабилизатор, который выдаёт ток 2-3 А, то типовую схему нужно изменить, добавив в нее транзистор VT1 и резистор R1.
