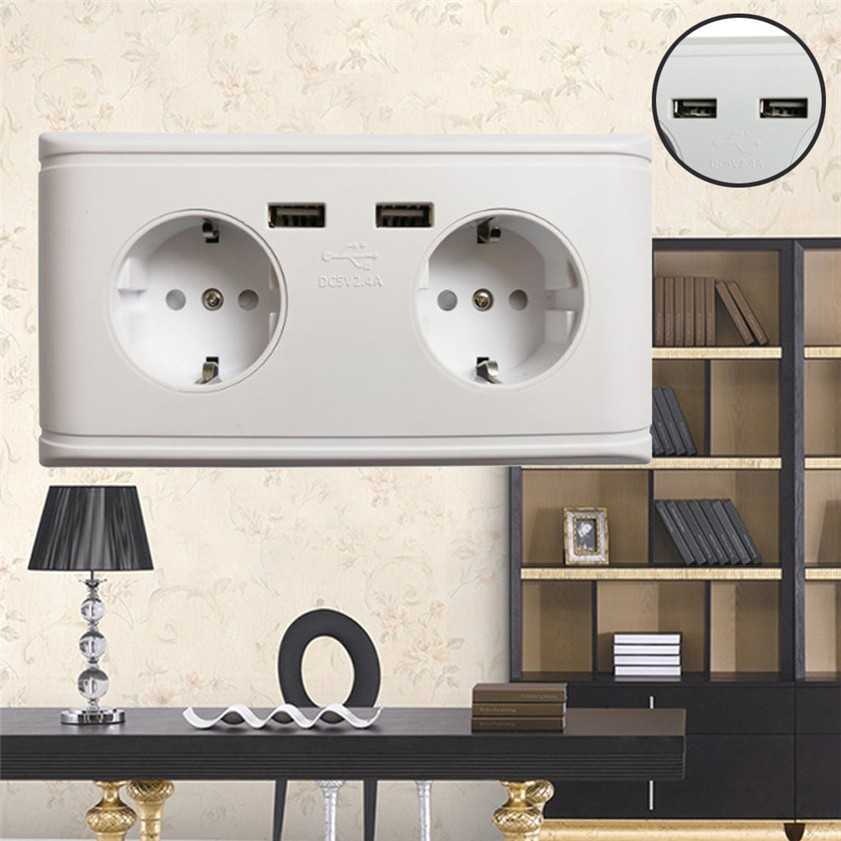

Розетка с 2 usb и заземлением (внутренняя) двойная

УСТАНОВКА РОЗЕТКИ В КАБЕЛЬ-КАНАЛЕ

1. В первую очередь необходимо отключить подачу электричества! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения в проводке. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Фиксируем механизм розетки в рамке. Для этого необходимо поместить механизм розетки в рамку с тыльной стороны и надавить до щелчка,после чего они будут надежно скреплены друг с другом.

3. Вставляем суппорт в кабель канал , как показано на изображении ниже и выводим через него питающий кабель. Главная задача суппорта, не давать кабель каналу в месте его установки прогибаться.

4. Снимаем изоляцию с кабеля и зачищаем концы проводов примерно на 8-10мм.

5. Подготавливаем рамку. Конструкция рамки для розетки устанавливаемой в кабельном коробе, выполнена таким образом, что крышка закрывающая кабель-канал, частично заводится под рамку, тем самым скрывая соединение.

Изначально же, рамка выполнена цельной, без выемки для крышки магистрального кабель-канала. Это сделано для случаев, когда розетки устанавливаются блоком из несколько штук, впритык друг к другу, чтоб не было зазоров между рядом стоящими рамками розеток.

Поэтому у всех внешних сторон рамок (в местах куда будут заводиться крышки кабель канала) необходимо удалить эти заглушки, как показано на изображении ниже. В случае с установкой одиночной розетки, это нужно сделать с обеих сторон рамки.

Советы, как установить розетку: правила размещения

Установить дома розетку своими руками довольно несложно. Для этого совсем необязательно вызвать электрика, так как, обладая некоторыми познаниями, можно сделать это и самому, соблюдая установленные правила размещения и технику безопасности.

Основные правила подключения розеток:

  • Все работы нужно проводить с выключенным напряжением;
  • Каждый подключаемый кабель нужно на всякий случай проверять фазоуказателем, чтобы случайно не получить токовый удар;
  • Прежде чем начать установку следует создать схему расположения будущих электроточек;
  • Расположение розеток от пола должно равняться 30 см;
  • Расстояние от пола до выключателей – 90 см;
  • На кухне обычно розетки находятся на уровне чуть выше стола;
  • От поверхности письменного стола или тумбы около кровати до розетки должно быть около 20 см.

В детской комнате розетки и выключатели стоит все же установить повыше, примерно в 150-170 см от пола. Совсем малыши не смогут до них дотянуться, а кто постарше – будут иметь меньше соблазна постоянно щелкать или тыкать в эти предметы.

Самым удобным расположением выключателя считается его нахождение со стороны ручки двери.

Выбирая подрозетник лучше отдать предпочтение изделию, у которого ребристая внутренняя поверхность. Это улучшит сцепление элементов при монтаже.

Приобретать розетки лучше проверенных производителей, таких как: Schneider Electric (Шнайдер Электрик) или Legrand (Легранд).

Какие они бывают


Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.

  • Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
  • Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.

USB Розетка | В стену

Мобильные телефоны, цифровые камеры, навигационные приборы, планшетные компьютеры, mp3-плееры и много других мобильных устройств прочно вошли в нашу повседневную жизнь. Они весьма практичны и удобны, уже трудно представить, как без них можно обходиться.

К сожалению, за такую мобильность приходится платить – ведь заряда встроенных батарей хватает не на долго и периодически необходимо ставить устройства заряжаться. Для зарядки аккумуляторов чаще всего используют персональный компьютер, либо ноутбук, подключая мобильные устройства в разъемы USB с помощью специального кабеля. При этом зачастую на столах, кухонных шкафах, тумбах и даже просто на полу возникает большая путаница из проводов, что не просто некрасиво, но и небезопасно. В такой неразберихе тяжело быстро найти нужный кабель, приходится распутывать большой клубок из проводов в поисках подходящего штекера.

На помощь, в решении этой проблемы, к нам пришли производители электроустановочных изделий, предложив розетки с разъемами USB, простыми в установке и эксплуатации. Необходимо просто поместить штекер USB кабеля в такую розетку и процесс зарядки начнется. Кроме того, это решение электроэффективное, способствующее энергосбережению, ведь зарядка портативных устройств происходит без участия персонального компьютера или ноутбука, да и «кабельный салат» остается в ящике. А розетки оснащенные 2 разъемами USB – это двойной комфорт.

Так же благодаря тому, что в 2011г. Международный союз электросвязи утвердил стандарт, описывающий универсальное зарядное устройство для всех сотовых телефонов продающихся на территории ЕС, практически все мобильные телефоны теперь заряжаются именно через разъем USB.

Устройство USB розетки как визуально так и технически полностью совместимо с универсальным стандартом электроустановочного оборудования, она идеально интегрируется в существующую электросеть квартиры, при этом как уже была сказано в высшей степени энергоэффективна. Встроенный блок питания автоматически обеспечивает требуемый ток зарядки, за счет этого достигается совместимость с большинством устройств. При этом USB разъем выдает постоянный ток 700мА напряжением 5В и имеет удивительно низкое энергопотребление в режиме ожидания.

Установить USB розетку можно вместо обычных электроустановочных механизмов, к примеру, штепсельной розетки стандарта Schuko, используемой в России и ЕС.

Стандартная схема подключения USB розетки представлена на изображении ниже, как видите она максимально простая, используются только Фазный провод и Нулевой (Рабочий ноль).

Удобно подключать USB розетку через выключатель. При этом выключатель ставиться в разрыв фазного провода идущего к розетке и вы всегда имеете возможность выключать подачу энергии на USB розетку, когда в ней нет необходимости. Схема подключения USB розетки через выключатель представлена ниже.

Выбирать расположение USB розеток необходимо таким образом, чтобы рядом находились места для хранения заряжаемых устройств – например над прикроватными тумбами, рядом с журнальными столиками, полками, шкафами и т.д.

В настоящее время существуют различные модели USB розеток, как простые на один или два разъема, так и более сложные: с площадками для установки сотового телефона,

совмещенные в одном корпусе с розетками типа Schuko

со встроенным кабелем для подключения USB совместимых устройств.

USB розетки выпускаются для всех видов электропроводки: для внешней установки – накладные, для внутренней – встроенные, а так же для установки в кабеленесущие системы.

В скором времени, вероятно, USB розетки будут установлены повсеместно, наравне с другими компонентами элетроустановочного оборудования. Сейчас же они встречаются довольно редко, в основном из-за своей новизны и низкой информированности потребителей, несмотря на то, что большинство известных производителей розеток и выключателей уже включило механизмы USB розеток, во многие свои популярные модельные линейки.

Собираясь делать ремонт, менять проводку или просто если есть желание улучшить пространство вокруг себя, обязательно обратите внимание на это решение – USB розетку, ведь теперь вы знаете насколько она может быть полезна и удобна в повседневной жизни

Необходимость USB розеток

В первую очередь для удобства. В этом плане вы будете приятно удивлены, что виды розеток с USB-портами отличаются не только их количеством

Это в первую очередь, дальше стоит обращать внимание на напряжение, которое может передать такая вот розетка. Некоторые модели не могут выдать на выходе больше одного ампера

Для многих современных устройств такого будет недостаточно.

Делясь личным опытом скажу, что постепенный уход в необходимости таскать за собой блоки питания для своей техники, позитивно сказался на не очень заметных, но приятных аспектах жизни. Все потому, что намного проще найти USB-провод, чем блок питания к нему.

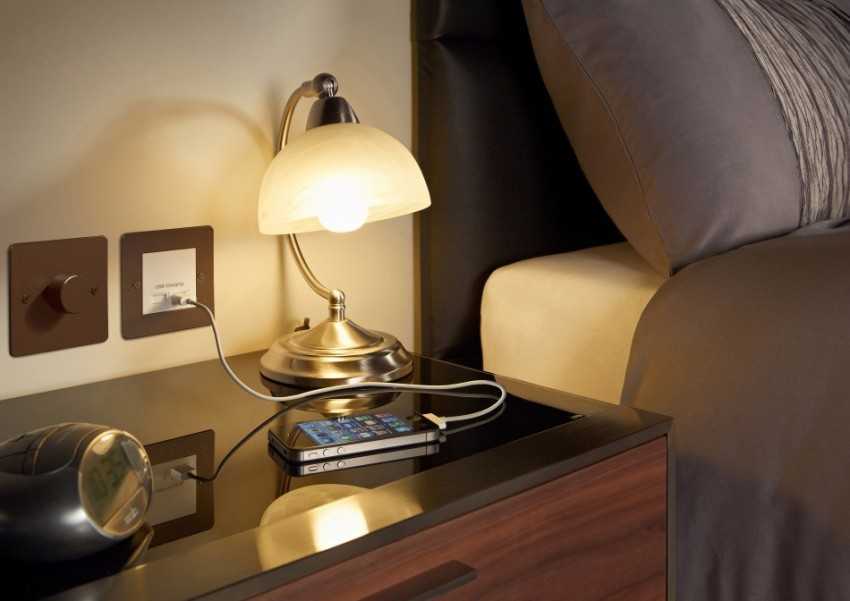

Вы можете ложиться спать, и хотите поставить телефон на зарядку. При этом у вас есть планшет, да и жена тоже не против зарядить телефон ночью. Накладываете на это еще два настольных светильника, которые стоят возле кровати, и уже оказывается, что для всего розеток не хватает.

Решить такое может простая розетка с USB разъемами в одном корпусе. Всего несколько портов для техники по обе стороны кровати будет достаточно для решения данной проблемы.

При этом в розетке, да и возле нее, не будут постоянно торчать и валяться блок питания. Лет десять назад они бы не казались большими, но сейчас, когда телефоны и телевизоры все тоньше, человека тянет к минимализму.

На практике оказалось, что производитель уже о вас подумал. Монтаж и подключение розетки с USB разъемами ничем не отличается от обычной. Подключаем ноль и фазу, вставляем в подрозетник, прикручиваем любым удобным способом и все, розетка готова к использованию.

Единственное, что такая розетка может занимать больше места чем обычная. В первую очередь это зависит от количества портов. Кроме того, сейчас можно купить комбинированную розетку, в которой будут сразу и привычное всем питание на 220V, и порт для интернета, и вход для звуковой системы, и USB в придачу.

Вполне возможно, что вам нужно будет сделать дополнительные подрозетники под это дело. Я решил, что лучше раз поработать коронкой и проложить провода, чем все время таскаться с лишними переходниками.

Естественно, вы можете сделать розетку с USB своими руками, но стоит ли это делать? Если работа с паяльником и микросхемами для вас нормальная практика – то почему бы и не попробовать. В противном случае вы можете столкнуться не только с техническими проблемами, но и с эстетическими.

Розетка своими руками предусматривает так званое улучшение обычной, что само собой не было предусмотрено производителем. Кроме того, я видел случаи, когда обычную одинарную розетку превращали в такой аналог. О том, что выглядела она как чудовище можно даже не говорить.

Дело ведь в другом – разъем находился сразу под отверстиями для вилки. Другими словами, вставив в эту розетку вилку лампы вы уже теряете ее универсальность.

Вариантом получше может стать универсальная розетка, в функционал которой вы добавите USB порты. Здесь все будет больше упираться в аккуратность вашей работы, ведь глянцевый пластик, при распиливании, так легко повредить и поцарапать.

Как подключить интернет кабель к розетке: схема распиновки и инструкция

Сегодня в статье мы рассмотрим три вида розеток под интернет кабель. Расскажу, как обжимать каждую в походных условиях, когда не хватает инструментов. А также какую розеточку лучше выбрать для домашнего использования и подключения. Надеюсь, кабель у вас уже проложен. Далее обычно провода идут в специальные монтажные коробки, если вы собираетесь использовать внутренние розетки. Или прокладываются отдельно в кабель-каналы во внешнюю розеточку (тип «Коробочка»).

Постарайтесь оставить как можно больше провода лучше всего от 15-20 см. На всякий случай – вдруг придётся переобжимать провода

Теперь давайте обратим наше внимание на цвет распиновки или обжима, который в данный момент существует

Их существует два вида «А» и «В». Если кто, когда-нибудь обжимал провода, то знает, что для обжима кабеля используют именно «А» система. Но вот для розеток используется именно схема «B». И использовать мы будем именно её. Теперь я расскажу – как подключить интернет кабель к розетке на примере разных моделей.

Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

Подключение телефонного четырехжильного кабеля

Нередко возникает и такая ситуация: розетка создана под стандарт “8 жил”, а в вашем доме для интернета используется только четырехжильный телефонный кабель. Как быть в этом случае?

Если вы просто начнете соединять контакты с проводами по цветам, это ни к чему не приведет. Сигнал попросту не пройдет, даже если вы скрупулезно совместите цветные проводки с соответствующими по оттенку разъемами. Мастера объяснят это тем, что для действенной передачи сигнала необходимо использование контактов 1-2-3-6.

Объясним, как это сделать на практике:

  1. Заведите два проводка жилы на контакты 1-2. Делается это так: бело-оранжевый провод к бело-оранжевому контакту, оранжевый проводок к оранжевому контакту.
  2. С другой стороны будем заводить жилы на оставшиеся контакты 3-6. Это делается так: бело-синий проводок к бело-зеленому контакту, голубой (синий) проводок – к зеленому контакту.

Лишь в таком случае возможна беспроблемная работа системы. Здесь важными будут уже не цвета, а именно позиции. Разные оттенки используются производителем для того, чтобы вам было визуально легче различать местоположение одной и той же жилы на противоположных концах витой пары.

Важно иметь в виду и другую особенность. Использование четырех проводов (двух пар в кабеле) делает возможной максимальную скорость передачи данных в 100 Мбит/сек. А вот если вам необходимо подключение к гигабитной сети (до 1 Гбит/сек), то нужен уже восьмижильный кабель

А вот если вам необходимо подключение к гигабитной сети (до 1 Гбит/сек), то нужен уже восьмижильный кабель.

В заключение повествования хотелось бы разобрать три самые распространенные ошибки, что допускают как начинающие, так и опытные мастера при установке интернет-розетки.

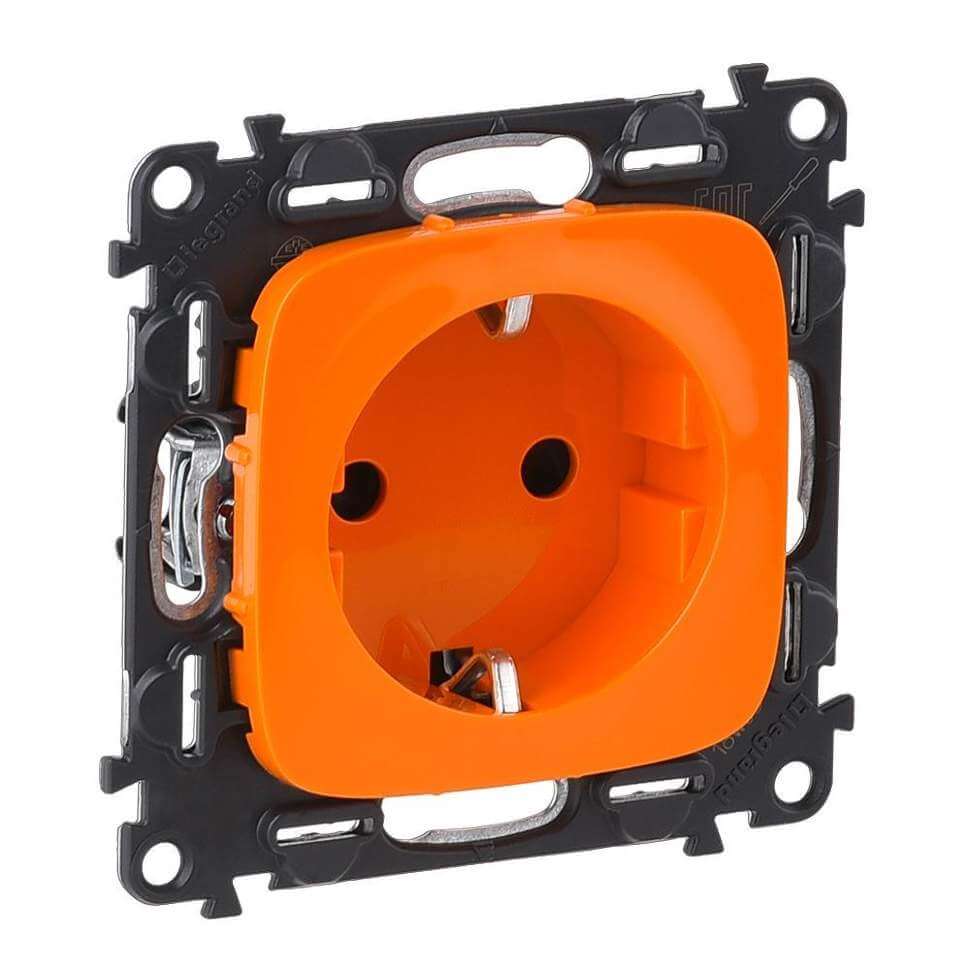

Немного о продукции Legrand

Мы уже писали ранее о розетках и выключателях этой французской фирмы (ссылки откроются в новом окне). Отличительной особенностью всей продукции марки является очень высокое качество пластика, монтажных элементов, клемм и соединителей. Кабель каналы объединили в себе все эти положительные качества, чтобы монтаж и эксплуатация были приятными.

  1. Не выцветает со временем – кабель канал гарантированно не пожелтеет и через 10 лет использования;
  2. Более 200 различных элементов мозаики (переходы, стыки, заглушки, крышки, углы), позволяющие провести кабель именно там, где нужно;
  3. Не поддерживает горение;
  4. Не деформируется при климатических изменениях в помещении;
  5. Очень простой монтаж;
  6. Можно использовать с силовыми кабелями до 1000 Вольт;
  7. Прочность конструкции.

Виды usb-розеток

Розетки с usb разъемами состоит блока питания на 5 вольт, который спрятан внутри розетки и из самого разъема usb. Подобные устройства могут быть одинарными или иметь несколько usb-выходов.

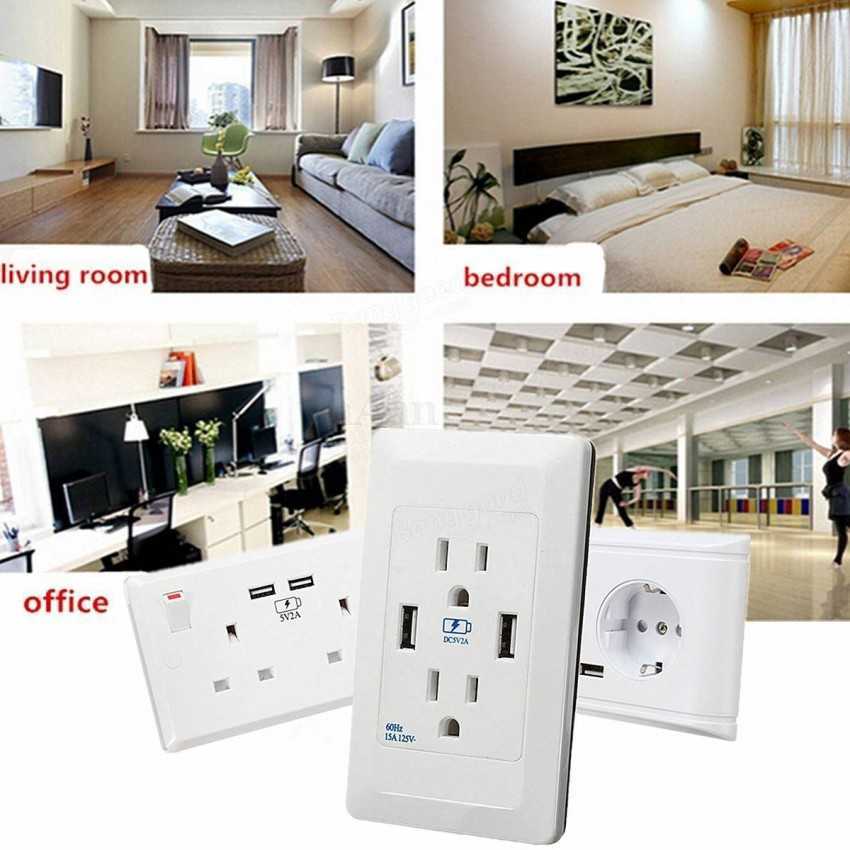

Розетка с usb может быть установлена в любой части дома, а наличие разъёма этого стандарта позволяет заряжать любые мобильные гаджеты, не занимая основную розетку 220 В. Наиболее часто устанавливается двойная юсб розетка, которая позволяет осуществлять одновременное подключение двух гаджетов для зарядки.

Розетка для подключения юсб-гаджетов может быть внутренней конструкции и наружной. Какой именно вариант установить зависит от многих обстоятельств, и прежде всего, от того возможно ли произвести штробление стен с минимальными негативными последствиями для интерьера комнаты. При установке наружного устройства стена не подвергается штроблению или сверлению, но внешний вид такого электрического элемента значительно уступает розетке скрытого монтажа.

Если же у вас уже установлены электрические розетки закрытого типа, то вам можно заменить ее на совмещенную розетку электро и USB.

Такие розетки бывают и с несколькими электрическими входами.

Ну и необходимо упомянуть о блоках розеток, которые могут объединять и юсб розетки, и электрические и антенные или телефонные.

Основное количество розеток юсб, которые реализуются на рынке, не оборудованы выключателем. Такие устройства постоянно подключены к электрической сети. Но, несмотря на постоянное подключение, такие устройства в режиме «холостого хода», электроэнергии потребляют мизерное количество, но существует опасность выхода из строя устройства, если в доме имеются маленькие дети, которые могут засунуть в разъём юсб, какой-либо металлический предмет. Питающее напряжение таких изделий составляет не более 5 В постоянного тока, что является безопасной для жизни и здоровья человека величиной, но при возникновении короткого замыкания существенно повышается риск выхода устройства из строя.

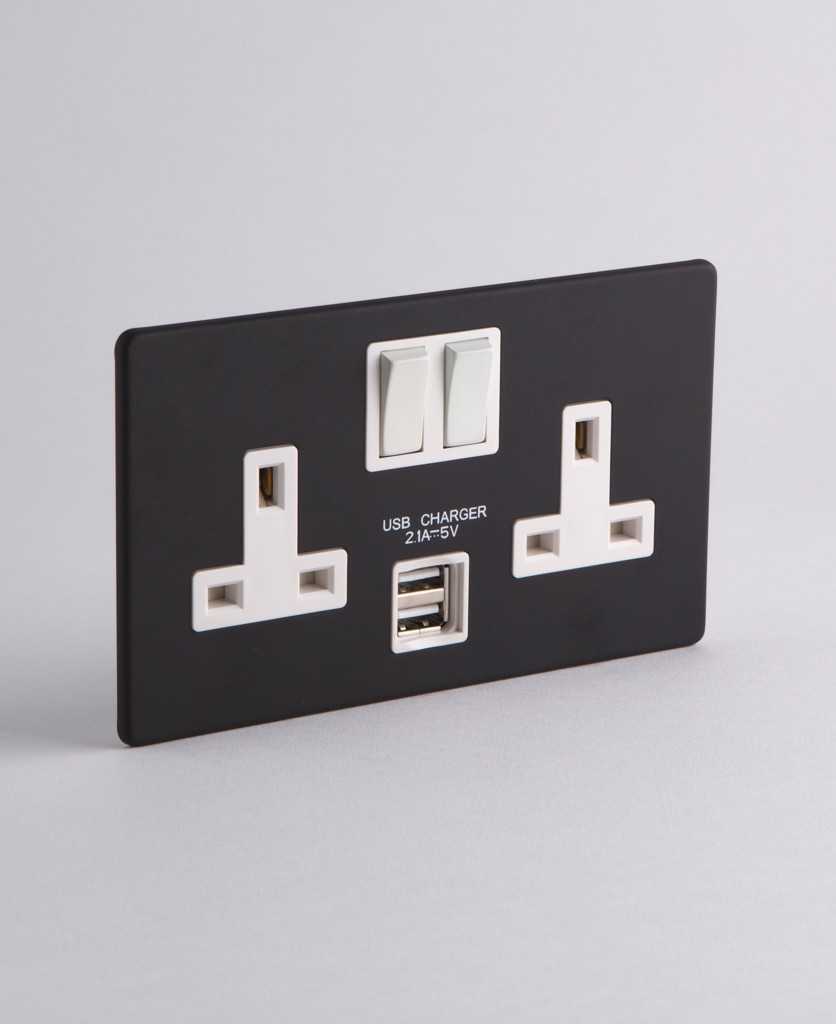

Модели оснащённые выключателем, позволяют осуществить включение устройства, только когда это необходимо.

Есть и розетки, встраиваемые в мебель.

Или такая мебельная розетка.

Бывают и герметичные розетки.

Ну и как нам обойтись без автомобильного варианта юсб розеток.

Отдельной строкой стоят электрические удлинители с USB разъемами.

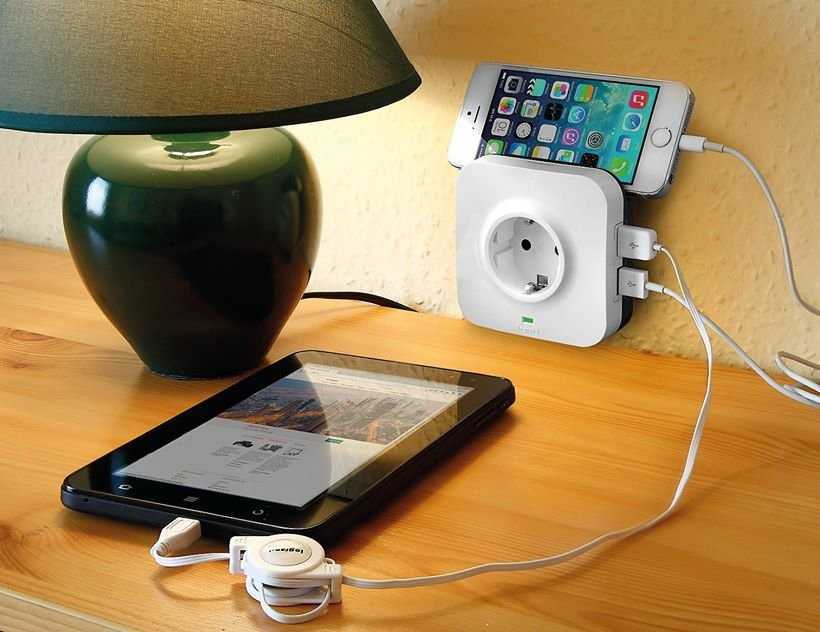

Так же есть розетки переходники. Их преимущества в том, что их вообще не надо никуда монтировать. Воткнул в существующую сетевую розетку и получил USB-разъем, для зарядки гаджетов еще и выход на 220 вольт. Необходимо производить эти действия в другом помещении. Пожалуйста, перенеси и никаких проблем. Прошла необходимость и убрал устройство в стол.

При выборе розетки USB необходимо руководствоваться следующими критериями:

  1. Сколько необходимо USB портов.
  2. На какую силу тока они должен должны быть (бывают на 1 ампер для зарядки мобильных телефонов, или 2,1 ампера для более мощных потребителей, например планшета).
  3. Какой вид розетки выбрать. Или переходник, или удлинитель, или что то комбинированное. Ну, тут кому что надо.
  4. Какими дополнительными свойствами должно обладать устройство. Например, полочка для телефона.

Правила подключения

Подключение розетки с USB портом не отличается сложностью. Однако, если нет достаточного опыта лучше пригласить специалиста. Для монтажа потребуется отвертка, индикатор фазы и нож.

Рассмотрим пошаговый алгоритм подключения в квартире:

  1. Если место подготовлено, и не надо демонтировать существующую розетку, индикатором определяют фазный провод.
  2. В щитке обесточивают питающую линию.
  3. Снимают изоляцию с проводников.
  4. Далее нужно вставить провода в зажимы модуля преобразования напряжения, и закрутить винты. Проверить надежность подключения к 220 В.
  5. Поместить розетку в технологическое место на стене.
  6. Если имеются усики крепления, попеременно подтягивая их, добиться размещения розетки строго посередине. Если розетка крепится саморезами, выставить ее посередине и прикрутить.
  7. Установить декоративную накладку.
  8. Подать напряжение и проверить работоспособность зарядного устройства.

Подключение USB-розетки в частном доме ничем не отличается от монтажа в квартире. Однако, следует помнить, что работать с электричеством без соответствующих навыков опасно. Поэтому приступать к работе следует с соблюдением условий техники безопасности. Предлагаем Вам посмотреть видеоинструкцию по монтажу USB-розетки из серии Unica New от компании Schneider electric:

Также возможно вам пригодится схема подключения USB-розетки:

Как подключить интернет кабель к розетке

  • Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
  • Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

По количеству точек подключение есть одинарные и двойные компьютерные розетки. Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте – «А» и «B», и точно также используем мы вариант «В».

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

Снимают с витой пары защитную изоляцию примерно на 5-7 см

Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников. На фото вы видите, что на плате есть небольшой пластиковый хомут

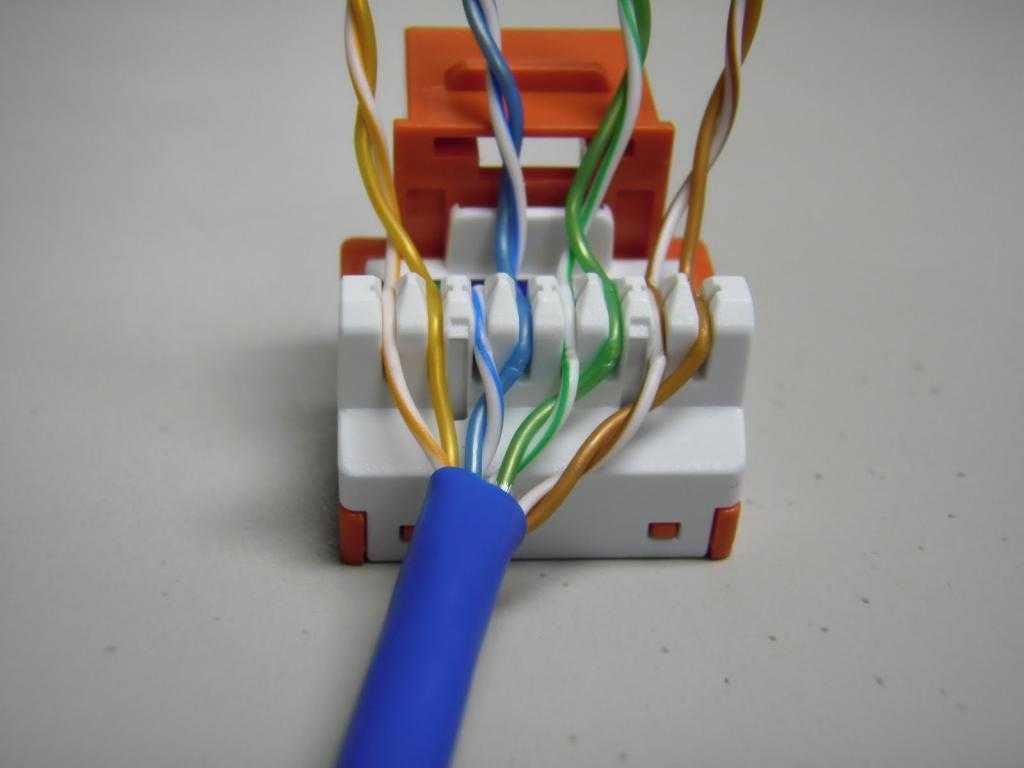

В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута. На корпусе вы видите контакты-микроножи. К ним подводите провод нужного цвета и вставляете его, стараясь дотянуть его до самого низа контактной группы. Когда проводник проходит ножи, слышится щелчок. Это значит, что он стал на место и изоляция прорезана. Если добиться щелчка не удалось, после того как все согласно цветам разведено по контактам, берете обычную прямую отвертку с тонким лезвием и принудительно опускаете провода вниз. Это же можно сделать тыльной (неострой) стороной ножа. После того, как все проводники достигли своего места, лишние (торчащие кусочки) обрезают. Надевают крышку.

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть, что и как делают, можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом – с 8.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем – это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки.

При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода. Еще один популярный производитель такого оборудования – Lezard (Лезард).

У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард), в нужных местах необходимо отжать контакты отверткой. Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все.

Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте – это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

Подготовительные работы

До начала установочных работ нужно подготовить инструментарий и материалы. Следует определиться с участками, где будут вмонтированы розетки. Необходимо начертить схему, на которой будут предусмотрены места установки розеток, выключателей и линии проводов.

Обратите внимание! В жилых помещениях принято монтировать розетки на высоте в 30 – 40 сантиметров от пола. Если же речь идет о ванной комнате, туалете, коридоре или другом помещении утилитарного предназначения, уровень расположения фурнитуры нужно выбирать, исходя из практической необходимости

При укладке проводов следует соблюдать некоторые правила:

  1. Проводка должна располагаться в 15 – 20 сантиметрах от потолка.
  2. Провода должны расходиться только по вертикали или горизонтали. Строительными нормами запрещаются диагональная прокладка проводов, создание зигзагов или скруток между проводами.
  3. Дистанция между штробами и газовым трубопроводом не должна быть меньше 35 сантиметров.

Инструменты и материалы

Установка розетки в стену подразумевает наличие следующих инструментов и материалов:

  • приспособления для создания штроб (болгарка или штроборез);
  • перфоратор для высверливания гнезд;
  • коронка для работы с бетоном, победитовое сверло, насадка в виде лопатки;
  • нож, кусачки, отвертка;
  • шпатель;
  • рулетка;
  • гипс и алебастр;
  • грунтовочный состав глубокого проникновения;
  • подрозетник;
  • провода;
  • карандаш.

Отмечаем центр оси на стене, где будут проложены провода и размещены отверстия под розетки. Для выполнения этой работы используем карандаш и рулетку.

Если в дальнейшем понадобится монтаж смежных розеток или целого блока устройств, необходимо соблюдать определенную дистанцию между механизмами. Рекомендованный промежуток составляет 7,1 сантиметра (среднее межосевое расстояние подрозетников).

По центру рисуем 2 оси: вертикальную и горизонтальную. Линии должны быть достаточно длинными — это позволит осуществить установку подрозетника максимально ровно.

USB розетка для монтажа в стену, питание 220V

И снова здравствуйте. В продолжение эпопеи — зачем менять розетки на USB, предлагаю обзор розетки USB. Подбирали с полгода назад прикроватные розетки. Цель, заменить в спальне розетки 220V на USB, так как обычные более не нужны и избавится от многочисленных блоков питания зарядки самых различных устройств. Выбор сделали именно на такой модели, так как заявленная мощность 3 портов -10А, что хватит на самые прожорливые быстрые зарядки, светильники, и прочую USB периферию. Зачем отказываться от 220V смотреть здесь.

Ремарка для вновь прибывших. Товар не смотря на свою внешнюю привлекательность, по своим свойствам даже близко не соответствует заявленным характеристикам, также у многих читателей блога есть опасения в безопасности данного устройства при работе от сети на постоянной основе. Данные опасения я не поддерживаю, но закрывать на них глаза было бы не честно.

Айда под коврик…

Шло долго, пришло в обычном пакете. внутри тряпочный пакетик и полиэтилен

Вид спереди и сзади.

Немного разбираем.

Дальше разбирать не стану, пригодится для детской. Разобрал

На каждый порт — 2A, больше не держит, нагрузка падает. Также существенное падение напряжения аж до 4V.

Место установки в стене, и полюбившиеся с прошлого обзора черви.

Пластик хороший, Квадрат сзади четко помещается без бубна в круглый стандартный стакан. Глубина посадки 2 см. Держится плотно. В комплекте саморезы для крепления к гипсе.

Заявленные характеристики не соответствуют. За это минус. Хотя у меня нет устройств с потреблением выше 2А. В целом покупкой доволен, хотя кто мешал написать поставщику 5,5A для меня загадка. По просьбе интересующихся свели к тому, что розетка не держит ток более 1,9А По заявкам производителя — 3,5. По факту — теперь склоняюсь больше к первому. Завтра будет 4 фото как меняется ток на айфоне при изменении сопротивления во втором порту.
