Сборка электрощита своими руками: инструктаж по установке и монтажу

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

съемная рамка с DIN-рейками;
отверстия для ввода и держатели для крепления кабелей;
две шины, рабочего и защитного нуля – с подставками и местами установки;
набор креплений для монтажа;
органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
нулевые шинки или кросс-модули для групповых УЗО;
хомутики и стяжки для организации проводников;
ограничители для DIN-реек;
заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Подключение питающего кабеля

Питающий кабель имеет три жилы разного цвета. Фаза подключается на ввод защитного автомата. Она может быть белой, красной или коричневой. Синий ноль соединяется с соответствующей шиной, а желтая с зеленой полосой идет на клеммную колодку заземления. Аналогичная операция проделывается с проводами в помещениях. Только провод фазы подключается к нижней части автомата защиты, соответствующего данной группе.

Монтаж электрощитка своими руками осуществить значительно проще, если все автоматы с верхней стороны фазы соединять между собой шинопроводниками

Их называют гребенками, и при выборе следует обращать внимание на сечение, которое не должно быть менее 10 мм 2. Некоторые производители продают их дешево за счет снижения толщины жилы. Они надежней, чем куски провода, которые применяли ранее

Они надежней, чем куски провода, которые применяли ранее.

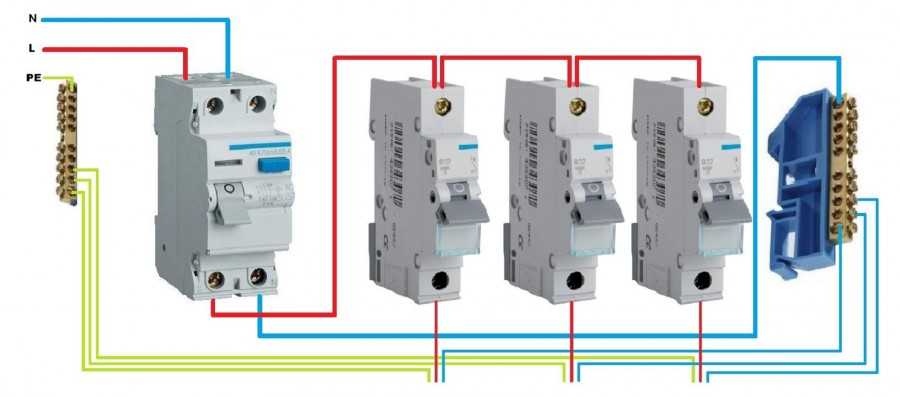

Схема сборки распределительного щитка в квартире

Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

Автоматического выключателя, который имеет два полюса.
Счетчика электроэнергии.
УЗО.
Групповых «пакетников».

Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления. тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

Теперь необходимо подробно рассмотреть эту схему:

Корпус распределительного щитка.
Нулевая шина.
Заземляющая шина.
Гребенка для соединения выключателей.
Однофазное УЗО.

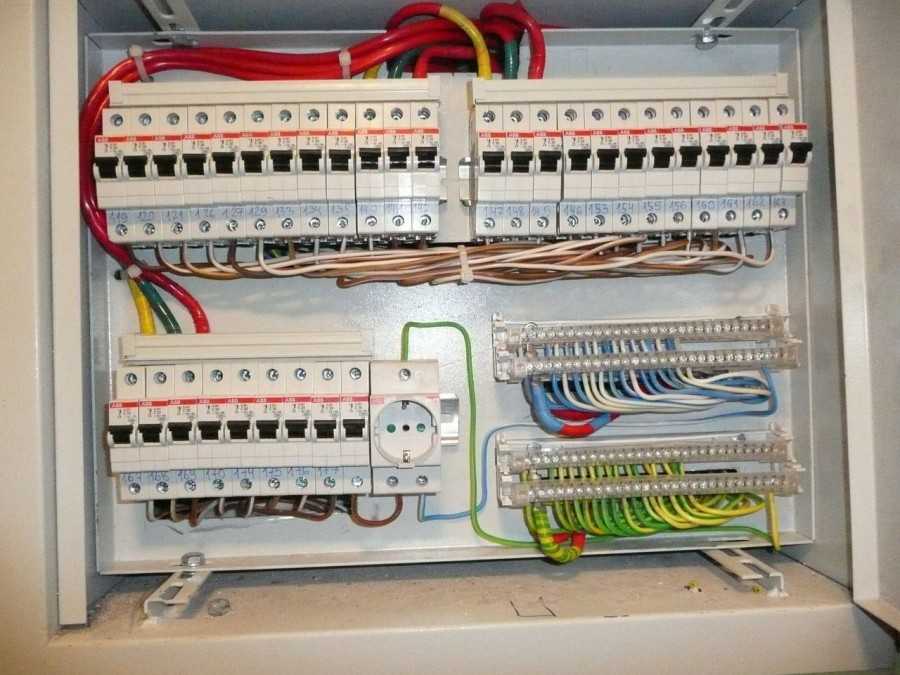

На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

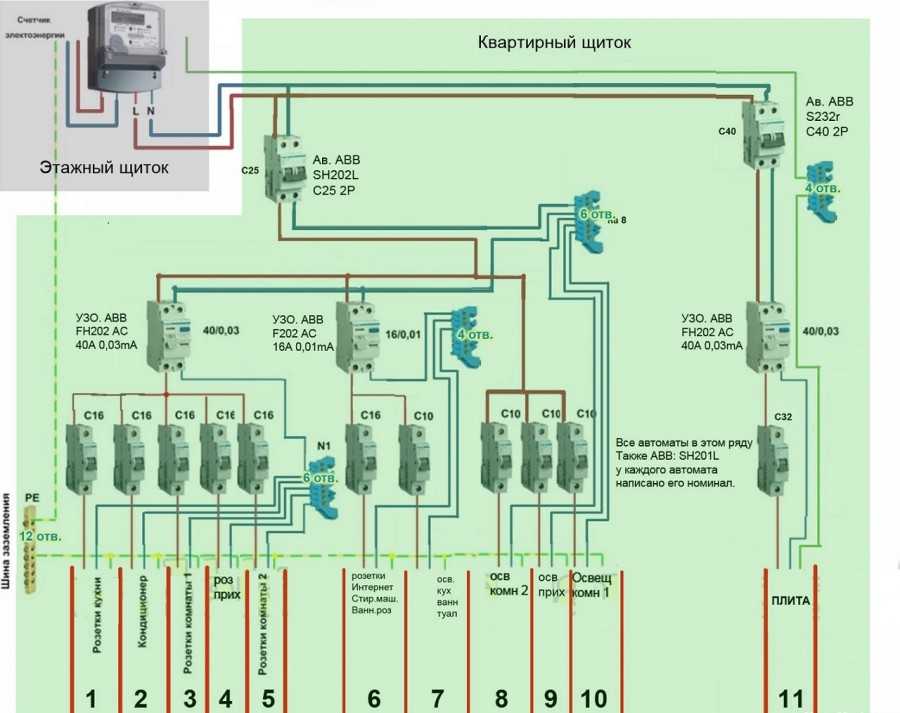

Схема на несколько групп

Схема электрощита создается с учетом индивидуальных особенностей жилого помещения и хозяйственных построек, которые к нему примыкают. В планировании электрических коммуникаций существует целый ряд нюансов, именно поэтому, создавая собственную схему, неплохо было бы проконсультироваться со специалистом. Было бы идеально вообще делегировать планирование электрощита профессионалам, но если экономия бюджета на первом месте, можно все сделать и самостоятельно.

https://youtube.com/watch?v=7sz6sf-gUPg

Учтите, что простой схемой вы не обойдетесь. Понадобится схема на несколько групп. Что это значит? В многогрупповой схеме, помимо основного УЗО или дифавтомата применяются дополнительные УЗО меньшей мощности на каждую группу автоматов. Это делается для повышения надежности схемы.

В итоге, может получиться группа, в которой:

к счетчику подключается мощное УЗО;
к мощному УЗО подключаем защитные устройства меньшей мощности (3-4 шт.);
к каждому защитному устройству подключаем 3-4 автомата.

Чем больше групп вы запланируете в схеме, тем сложнее и дороже она будет. Но в тоже время, не стоит забывать, что многогрупповая схема намного безопаснее и удобнее в эксплуатации. Составляя схему электрощита на несколько групп, следуйте рекомендациям специалистов.

Потребителей вроде электроплит, бойлеров, водонагревателей, кондиционеров, посудомоечных и стиральных машин необходимо обезопасить отдельными защитными устройствами.
Розетки и электроприборы, находящиеся в ванной комнате, в любом случае требуют дополнительной защиты.
Розеточные группы в каждом помещении запитываются и защищаются отдельно.
Кухня обычно перегружена электроприборами, в том числе и приборами, напичканными сложной электроникой. Электрические коммуникации этого помещения также нуждаются в дополнительной защите.

Обратите внимание! Кухонные розеточные группы разумно будет защитить с помощью мощного стабилизатора напряжения

Параллельно со схемой электрощита, неплохо набросать план размещения потребителей электроэнергии с расположением розеток и выключателей. Это нужно не только для нового дома или квартиры, но и для уже эксплуатируемого жилья. В последнем случае, вы просто переносите реальное расположение розеток и выключателей на план, если конечно, не планируется глобальная переделка. План размещения потребителей электроэнергии облегчит и ускорит составление схемы электрощита на несколько групп. А в новом доме он пригодится для будущей прокладки электрических коммуникаций во всех жилых комнатах и помещениях хозяйственного назначения.

Подключение питающего кабеля

Они надежней, чем куски провода, которые применяли ранее.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.

Современные модульные устройства защиты

Качество электроэнергии в современных сетях не всегда радует. Чтобы обезопасить линию от перегрузок, начали применять защитные устройства модульного типа. Электрический щиток с автоматами будет защищен от короткого замыкания. Он сразу среагирует на появление сверхтоков. При подключении автомата нужно придерживаться общего правила по подводке питания – оно подключается только сверху.

С проводов снимается изоляция. На автоматах имеются зажимные клеммы, вставляем в них жилу и затягиваем винтом. Следует опасаться попадания изоляционных материалов в контакт клеммы. Если это произошло, то в квартире может внезапно пропадать электричество, или устройство защиты выйдет из строя. Возможно, это приведет к возгоранию.

Если подключаемая жила – монолитная, то для хорошего контакта ее конец следует загнуть в форме U. Площадь соединения увеличивается, и контакт получается надежным.

Многожильные провода в клеммах автомата без специальных наконечников затягивать нельзя. Контакт будет плохим, и ненадежным. Для их коммутации используют:

наконечник НШВИ (2);
наконечник НШВ.

Электрика в жилых помещениях

Электромонтаж в квартире
Электрика в однокомнатной квартире
Электрика в двухкомнатной квартире
Электрика в трехкомнатной квартире
Электрика в четырехкомнатной квартире
Электромонтаж на даче
Электромонтаж в частном доме
Электромонтаж в загородном доме
Электромонтаж в деревянном доме
Электрика в доме из СИП панелей
Электромонтаж в гараже
Электромонтаж в коттедже
Электромонтаж в таунхаусе
Электрика в бане и сауне
Электрика в бытовке
Электрика в щитовом доме
Электрика в брусовом доме
Электрика в каменном и кирпичном доме
Замена электрики в «Хрущевке»
Замена электрики в «Сталинке»
Замена электропроводки в панельном доме
Временное электроснабжение
Монтаж скрытой электропроводки
Скрытая проводка в деревянном доме

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

Материал изготовления. пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
Способ крепления. накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные швы выполнены аккуратно;
стоимость ненамного выше, чем у моделей среднего качества;
в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

Сама коробка с дверцей.
DIN-рейка (на нее осуществляется крепление всей автоматики).
Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
Счетчик электроэнергии.
Провода для соединения всех элементов схемы.

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току. чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО. информация будет для Вас полезной.

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

Как правильно осуществить монтаж щитка своими руками

Нужно знать перед сборкой

Конструкция подразумевает наличие механизмов для защиты людей и проводки от перегрузки или короткого замыкания. а также счетчика. Кабель идет от ЛЭП к дому в электрощит и из него разводятся все электрические группы дома.

На самом деле правильное название этого прибора – вводно-распределительное устройство (ВРУ). Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.

Вводное устройство обычно устанавливается на электрическом столбе и представляет собой электрощит. в котором для удобства снятия показаний проделано окошко. Внутри находится счетчик электричества. общее УЗО. вводной автоматический выключатель. разрядники (их редко ставят), элементы для защиты от перенапряжения. Такая конструкция должна быть установлена на высоте не более 2 метров.

От вводного щита проводится кабель в распределительную установку. В частных домах подразумевается использование приборов и устройств защитного отключения. Чтобы сэкономить место в щите, ставят дифференциальные устройства, которые включают в себя автоматический выключатель и УЗО .

От материала, из которого сделан дом, а также от того где расположен сам щит, зависит, какой из его вариантов будет выбран.

Металлические навесные электрощиты используются в деревянных домах, а в каменных, где более сухо, можно ставить пластиковый бокс или щит встроенной установки.

Место для установки одного однофазного автомата защиты называется модулем. В каждом щите разное количество модулей. поэтому необходимо знать, какие и в каком количестве приборы будут стоять в щитке.

Распределительный блок должен быть установлен в безопасном месте, лучше всего в отдельном закутке.

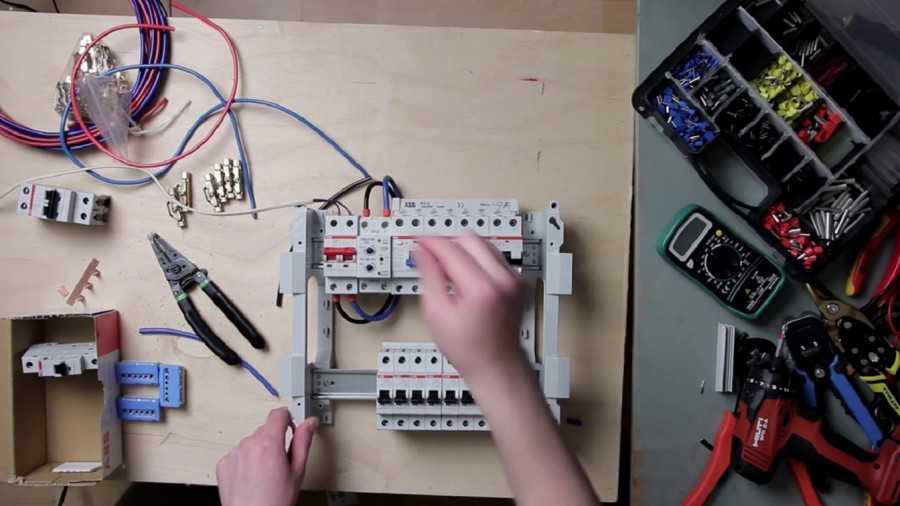

Сборка электрощита по схеме

И вот уже мы подобрались к пятому этапу непосредственно сборка электрощита по визуальной схеме, которую мы делали в третьем этапе.

Расставляется все оборудование согласно проекту, если необходимо фиксируем автоматы ограничителями на дин рейках. В зависимости от самого электрощита способы сборки щита могут быть разнообразными, на рабочей поверхности или закрепленным на специальную раму, к которой возможно подойти со всех сторон, аккуратно разложить провода за дин рейками и закрепить их.

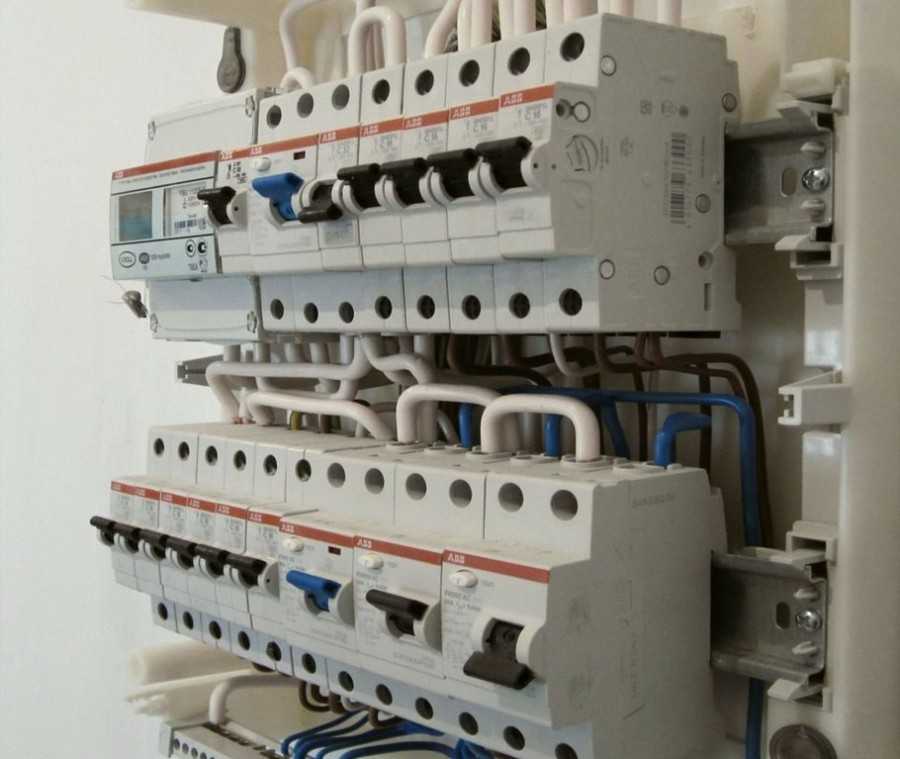

Обвязка автоматики при сборке электрощита, как правило, производим мягким проводом ПУГВ (ПВ3). Концы проводом обжимаются наконечниками НШВИ соответствующего сечению провода, и обжимаются специальным инструментом. Автоматические выключатели, УЗО, нулевые шинки, маркируются в соответствии с проектом

Особенно важно промаркировать УЗО и нулевые шинки, так как это очень важно для подключения электрощита, сами провода в электрощите, маркируются при необходимости и целесообразности тут зависит от множества факторов. Электрощит может быть собран несколькими способами для подключения отходящих линий. В каждом способе есть свои плюсы и минусы, целесообразность и перебор, если можно так выразиться

В каждом способе есть свои плюсы и минусы, целесообразность и перебор, если можно так выразиться.

Примеры, как правильно выбрать УЗО по номинальному току:

При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы суммой номиналов хоть на 1000 А.

Часто некоторые проектировщики просто математически распределяют автоматы по фазам и т.д., я не понимаю зачем это нужно, ведь в быту сложно достигнуть четкого распределения нагрузки по фазам.

Простой пример, вы сегодня гладите вещи на кухне, в итоге по фазе от которой подключены розетки пошла нагрузка + 2 кВт, а завтра вы гладите в Гостиной, которая от другой фазы – в итоге с одной фазы 2 кВт ушло, а на другой появилось.

Конечно, это не означает, что теперь нужно стиралку, посудомойку, бойлер для нагрева воды повесить на одну фазу. Крупных потребителей, как раз-таки нужно по возможности равномерно распределить по фазам, а вот считать мощность лампочек, телефизоров, компьютеров – точно нет необходимости.

В статье “Схема щита” я разобрал основные моменты по составлению схем. Из каких элементов состоит схема щита. Старался всё объяснить максимально-просто.

Спасибо за внимание. Жду комментариев, критики, предложений

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20%!н(MISSING)а развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам

Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия.
Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Электрический щит – что такое и зачем нужен?

Электрический щит могут называть по-разному распределительный щит, электрический щиток, групповой щиток. Задачи электрического щита:

принимать энергию с внешнего источника;
распределять электроэнергию по различным группам потребителей;
защита электропроводки от высоких токовых нагрузок и короткого замыкания;
контроль качества энергии, по необходимости – подключение других устройств;
обеспечение безопасности, исключая поражение электрическим током.

Небольшое по размерам устройство выполняет важные функции. Отношение к электрощиту должно быть продуманным и серьезным. В этом случае не избежать уточняющих расчетов и основ физики. Однако сложные постулаты можно донести простыми словами даже для далеких от науки людей.

Выводы и полезное видео по теме

Видеоролик, показывающий работу по сборке электрощитка «с нуля», – действенная помощь начинающему электрику.

Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт.

А для ввода питающей линии и подключения к ней потребителей потребуется профессиональный электрик с допуском на выполнение подобного рода работ.

Если у вас есть необходимые знания или приходилось собирать электрощиток своими руками, пожалуйста, поделитесь ценным советом с нашими читателями. Расскажите, возможно существуют какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои в расположенном ниже блоке.
