Как установить и подключить датчик движения для включения света

Какой датчик купить, если в доме есть животные?

Не секрет, что порой датчики движения могу реагировать на кошек, собак и другую домашнюю живность. В большинстве своем предотвратить ложные срабатывания можно благодаря настройке чувствительности. Некоторые модели дополнительно имеют «иммунитет к животным». С помощью этой функции гораздо проще настроить сенсор, чтобы он не срабатывал при появлении животного в «кадре». Среди настраиваемых параметров есть размер и вес. Например, можно поставить на «отсечение» всех субъектов весом до 15 кг, и тогда появившаяся перед сенсором кошка не включит случайно лампочку. Если у вас есть домашнее животное, тогда вам крайне необходим сенсор с таким «иммунитетом».

Ликбез по светодиодным лампам:

  • Филаментные светодиодные лампы: что это такое и для чего нужны?
  • Почему не стоит покупать дешевые светодиодные лампочки?

Пошаговая инструкция подключения датчика движения

Технология установки является стандартной процедурой. Независимо от марки прибора и его производителя, порядок подключения остаётся неизменным.

Последовательность выполнения работ следующая:

Отключение электрического тока в сети питания. Сделать это необходимо во избежание короткого замыкания во время монтажа, и обеспечения безопасности. Если распределительный щит оборудован предохранительными пробками, их выворачивают, если установлены автоматические выключатели — тумблер переводится в положение «выкл.» После этого нужно убедиться в том, что напряжение действительно отсутствует. Это можно сделать при помощи пробника уже непосредственно в том месте, где будет производиться монтаж датчика.

Демонтаж крышки датчика. Выворачиванием винтов (против часовой стрелки) отсоединяется защитная часть. Под ней находятся выводы проводов, которые нужно подсоединить. Как правило, это происходит посредством колодки клеммника, состоящей из 3 гнёзд. В них нужно последовательно разместить все три провода, выходящие из датчика. Обычно проводники различаются по цвету и буквенной маркировке: L — фазный, N — нулевой, LS — проводник управления подачи напряжения на лампу.

Подготовка отверстия для вывода проводов. Эта процедура осуществляется несколькими способами. Их можно вывести через готовый канал, или сделать дополнительное отверстие в крышке. Производителями обычно предполагаются различные варианты, поэтому на задней панели есть перфорированные зоны, которые при помощи ножа легко превратить в аккуратную дырку, достаточную для вывода проводов.

Закрепление крышки корпуса датчика на стене. В предполагаемом месте расположения датчика должны быть выведенными питающие кабеля. При скрытой проводке они прокладываются в штробе от распределительной коробки, при наружной — в кабель-канале. В зависимости от материала стены, крепление задней стенки датчика может осуществляться шурупами или дюбель-гвоздями

При этом важно избежать попадания крепежа в подходящий кабель, находящийся внутри стены.

Все три провода нужно подготовить заранее перед монтажом датчика. Длина их должна составлять 5–6 см, изоляция на окончаниях удалена на 4–5 мм.

Подключение датчика движения

В гнёзда клеммника вставляются провода из внешней сети в соответствии с их полюсами и маркировкой: фазовый к фазе датчика, ноль к нолю, а управляющий проводник соединяется с выводом на лампу, согласно схеме.

Фиксация и окончательная сборка прибора. Все провода аккуратно упаковываются внутрь, и к крышке крепится корпус датчика. Подключение и установка завершены. Корпус необходимо установить без перекосов, так, чтобы все линии соединения с крышкой не имели зазоров и щелей.

Настройка датчика. После проверки исправности работы устройства, можно регулировать его чувствительность, и настраивать время размыкания цепи. Для этого на внешней стороне корпуса расположены 3 (иногда 2) регулятора. Обычно инструкция по их применению прилагается в техническом паспорте изделия.

Как правильно выбрать датчик движения

Выбирая датчик движения для управления освещением, необходимо учитывать все заявленные производителем характеристики, преимущества и недостатки устройства

При выборе прибора нужно принимать во внимание:

  1. Место установки: наружное или внутреннее.
  2. Фактическое место монтажа: внутри или возле здания, стены, потолки, столбы, углы. Это влияет на количество необходимых устройств и угол обзора.
  3. Способ установки.
  4. Класс защищённости.
  5. Мощность подключаемой нагрузки.
  6. Зону срабатывания.
  7. Возможность ручного управления освещением.

В зависимости от места эксплуатации подбирается соответствующая модель

Отличие по принципу действия

В массе имеющихся на рынке приборов контроля, множество разновидностей по форме, дизайну, способу установки. Но все они разделяются на три основные группы по принципам действия, то есть – по применяемым чувствительным элементам.

Различаются такие:

Они функционируют на основе излучения объектами тепловых лучей.

Ультразвуковые

Излучающие звуковые волны высокой частоты, которые человеком не воспринимаются, отраженная волна возвращается к чувствительным элементам прибора.

Микроволновые

Работающие по принципу излучения радиоволн сверхвысоких частот.

Таким образом, очевидно, что эти три группы можно разделить на пассивные и активные.

Представителем первых являются инфракрасные датчики. Эти приборы недороги и надежны, они являются самыми востребованными в мире. Из недостатков можно отметить их реакцию на насекомых.

Если паук сплел паутину перед объективом такой камеры, то она преграждает путь к инфракрасному излучению и устройство перестает работать. Чтобы избежать такого эффекта, приборы крепят на основание из древесины каштан, который пауки обходят стороной. Также можно воспользоваться различными инсектицидами для отпугивания или уничтожения насекомых.

Ультразвуковое устройство излучает соответствующие волны. Отражаясь от движущихся предметов, они возвращаются к приемнику прибора в искаженном виде, что и является для него сигналом к действию. Нужно отметить, что это излучение воспринимается животными, собаки и кошки начинают беспокоиться, выть. И хотя эти приборы являются экономически самыми выгодными, их применение в следящих системах во всем мире постепенно снижается.

Микроволновые датчики действуют по тому же принципу, и по сути, являются миниатюрными радарами.

Активные устройства не реагируют на тепловое излучение, как инфракрасные.

И микроволны и ультразвук не срабатывают на неподвижные предметы. Поэтому, в местах, где установлены заборы или растут деревья, образуются «тени». Находясь в тени, объект не воспринимается, находясь в движении.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Виды датчиков движения

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты: Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.
В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м

Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа.
Такое оборудование имеет силу тока более 10 А. Первый вариант принято использовать тогда, когда происходит замена электропроводки в доме. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось.
По этим данным система определяет наличие движения в определенной части помещения. Рабочее напряжение составляет В.


Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже.

Датчик света для уличного освещения своими руками должен собираться по той же схеме, что и обычное фотореле. Чтобы изделие было компактным, нужно исключить применение габаритных элементов.

В данной статье речь как раз пойдёт о том, как подключить фотореле, и будет представлена подробная схема подключения фотореле для уличного освещения. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание нижняя граница и отключает его верхняя

Выбор места установки Для корректной работы фотореле важно правильно выбрать его местоположение. Единственная разница в том, что нулевой провод должен заводиться еще и в сам фотодатчик

Для этого необходимо подключить зеленый провод, который обозначает ноль, к обычной потребительской сети с напряжением в В.
КАК ОТПУГНУТЬ НОЧНОГО ВОРА.ОДИН ИЗ СПОСОБОВ!!!

Секреты монтажа и принцип работы

устройство

Приступая к включению датчика в цепь освещения определённого помещения или участка на улице, необходимо помнить про правила техники безопасности при работах с электричеством. Все работы ведутся только после снятия общего напряжения 220В.

Схема установки достаточно проста и обычно идёт в комплекте с прибором. К нему, как и к стандартному источнику освещения (от общего щитка или распаечной коробки в помещении), подводится 2 провода сечением 1,5 мм2: фаза (L) и ноль (N).

Для определения проводов следует воспользоваться индикаторной отверткой. При соприкосновении с фазой, светодиод на отвёртке загорается, при ноле – не меняется. Провода L и N подаются на датчик движения, на выходе из него, фаза подаётся на один контакт лампы освещения, а на второй приходит ноль.

В самом приборе, провод L приходит на контакты реле, при срабатывании фотоэлемента, реле закрывает контакты, таким образом, замыкая всю электрическую цепь освещения, и лампа включается.

Так как датчик движения не должен срабатывать постоянно (чаще всего он используется в ночное время суток), провод фазы необходимо сделать длиннее, в удобном месте создать разрыв цепи и в него вмонтировать обыкновенный выключатель.

Не обязательно ставить отдельный выключатель на такую цепь, если в помещении помимо такого освещения есть и стандартное. Можно одинарный выключатель заменить на двойной (если стоит двойной – заменить на тройной), и на его свободные концы повесить фазу которая подводится к прибору.

принцип работы датчика

Принцип действия прибора

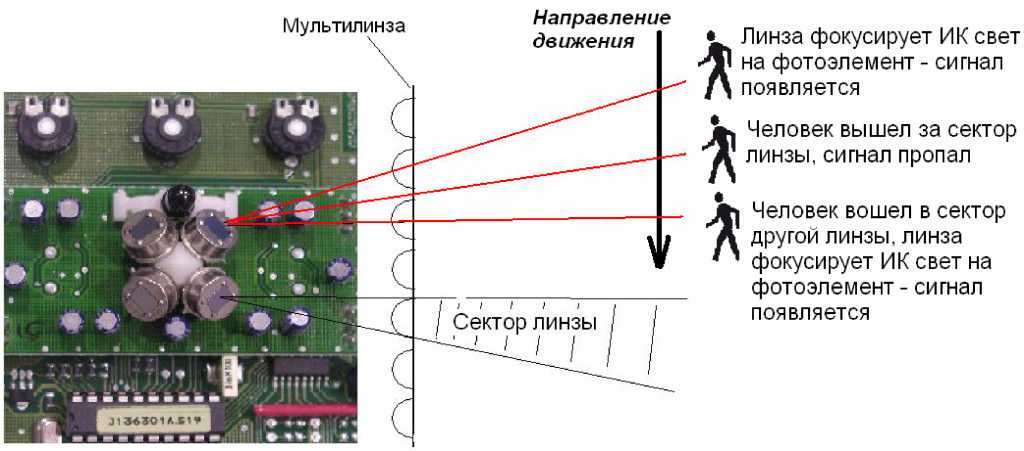

ИК датчики движения обнаруживают изменения теплового (инфракрасного) излучения. Каждый объект имеет свою температуру и излучает инфракрасный спектр. Излучение объекта поочередно фокусируется через линзы или зеркала на сенсор, который это регистрирует и это служит сигналом для запуска необходимых действий.

Микроволновые (СВЧ) датчики движения: СВЧ датчик движения излучает электромагнитные волны (частотой 5,8ГГц). Они отбиваются от объектов и возвращаются к сенсору. Используется эффект Доплера — изменение частоты волны, которая отразилась от движущихся объектов. В случае обнаружения изменений отраженных электромагнитных волн, процессор устройства задействует нужный алгоритм действий.

Принцип работы комбинированных приборов. Такие датчики движения сочетают в себе несколько типов обнаружения движения. Используются при необходимости точной фиксации движений. Параллельно работающие технологии обнаружения движений делают работу датчика максимально производительной, так как дополняют друг друга, замещают недочеты одной технологии – достоинствами другой.

Настройка и регулировка

Отрегулировать прибор – самый важный момент, обеспечивающий работу системы в нужном режиме.

Каждое устройство укомплектовано дополнительными регуляторами, позволяющими соответственно его настроить:

  1. Потенциометр установки времени отключения «TIME».
  2. Регулятор порога освещенности, при котором срабатывает датчик «LUX».
  3. Установщик интенсивности инфракрасного излучения, при котором он включается «SENS».

При помощи установки времени включения, можно задать период, когда освещение будет включено при отсутствии движения. Диапазон регулирования датчика 1-600 секунд (в разных моделях может отличаться).

При недолгом нахождении человека в контролируемом пространстве, например – коридор или клетка лестницы, эту установку лучше делать поменьше. В помещениях, где нахождение более длительное – гараж, кладовая – установка должна быть более длительной.

Регулятор «LUX» позволяет ограничить включение лампочки при наличии определенного уровня естественной освещенности.

Если в помещении большое количество окон, прибор можно устанавливать на минимальный или средний уровень.

Вариатор «SENS» нужно настроить на срабатывание в зависимости от величины и удаленности объекта контроля. В случае очень частого срабатывания устройства, лучше уменьшить его чувствительность. Режим работы прибора будет зависеть от времени года, поэтому придется устанавливать летний и зимний режим работы.

Общее положение в настройке системы – метод проб и ошибок. Нужный режим работы устанавливается только опытным путем, поскольку нет двух одинаковых помещений и условий освещенности.

Следует также обратить внимание на необходимость постоянного ухода за системами регулирования в вашем доме

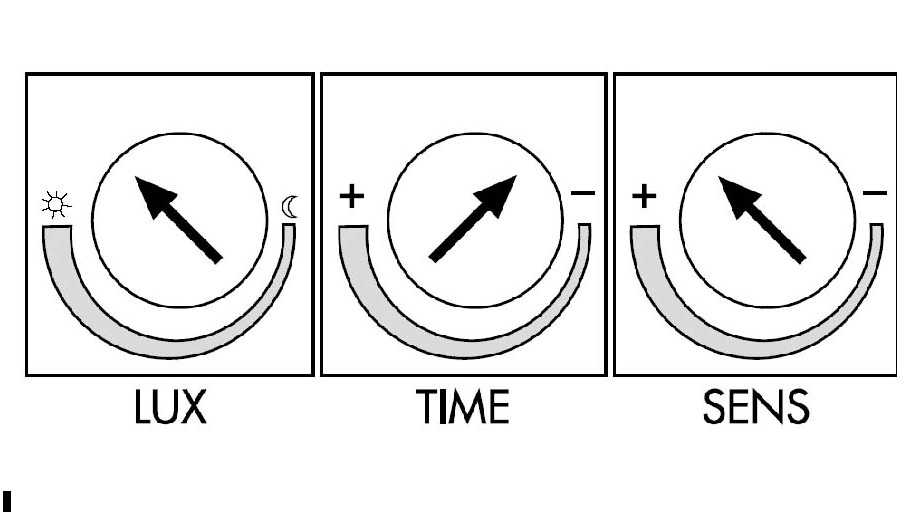

Регулировка параметров при помощи ручек

Корпус любой марки датчика движения оснащен специальными переключателями, предназначенными для настройки параметров. Их количество зависит от модели и назначения прибора. Встречается от 2 до 4 ручек, рядом с которыми всегда нанесена следующая информация:

  • буквенные обозначения;
  • направления совершения вращения переключателей для внесения корректив;
  • картинка, изображающая назначение регулировки.

Прежде чем приступать к подключению датчика, необходимо изучить, какая ручка влияет на определенные параметры и в какое положение ее следует установить для нормального функционирования устройства.

Специалисты рекомендуют вначале изменить заводские настройки на индивидуальные, необходимые в каждом конкретном случае. Для этого в спокойных условиях, лучше за столом, изучается имеющаяся на корпусе маркировка, а пи помощи переключателей задаются требуемые значения. Предварительно настраиваются следующие параметры: время, освещенность, чувствительность и микрофон.

Время

Регулятор времени обозначается на корпусе «TIME». Его основная задача заключается в определении продолжительности работы таймера во включенном состоянии, когда будет гореть свет. Минимальное значение составляет 5 секунд, максимальное 420 секунд. Не следует устанавливать большое значение, так как датчик будет срабатывать при каждом движении человека в зоне обнаружения. Из-за того, что устройство постоянно перезапускается, отсчет времени совершается с каждого нового движения. Если человек ходит по комнате или жестикулирует руками на протяжении нескольких минут, все это время свет будет включенным, несмотря на то, что таймер будет установлен на 5 секунд.

Освещенность

Обозначение «LUX» на корпусе отвечает за уровень освещенности, при котором происходит срабатывание оборудования. Ручка регулятора позволяет настроить световой порог таким образом, что датчик не будет реагировать на движения в помещении в светлое время суток. Можно настраивать от 5 до 10 тысяч Люкс. Первое время стоит устанавливать максимальные значения.

Чувствительность

Ручка «SENS» отвечает за чувствительность и определяет дальность действия прибора. Эта функция во многих датчиках движения отсутствует за практической необходимостью. Регулятор чувствительности может потребоваться в случае, если требуется контролировать только одну сторону в помещении. При установке настраивается максимальное значение (до 12 метров).

Микрофон

Маркировка «MIC» указывает на наличие в приборе микрофона и отвечает за определения уровня шума, при котором происходит включение прибора. Эта функция не получила широкого распространения в домашних датчиках движения из-за низкой помехоустойчивости. Так, плач ребенка в соседней комнате или проезжающий за окном автомобиль могут спровоцировать включение света в помещении. Микрофон часто используется в качестве защиты, поскольку имеет огромную зону обнаружения. Если в датчике присутствует ручка «MIC», то настраивать ее следует на минимальные значения.

Работы по установке прибора

После того, как все ручки на корпусе будут отрегулированы и установлены необходимые параметры, можно приступать к выбору места для размещения датчика движения. Прибор временно закрепляется на небольшой доске, с которой следует перемещаться по комнате и определять наиболее подходящее место. Указывать о срабатывании устройства будет также мигающий индикатор.

На фото: Правильная высота установки датчика движения

Подключать к электропроводке датчик освещенности лучше всего в распределительной коробке или там, где находится соединение люстры с проводами (на потолке или стене). Неподготовленному человеку будет довольно проблематично разобраться с проводами в распределительной коробке. В старых домах выполнить эти работы сложно даже профессиональным электрикам. Поэтому размещать и подключать датчики движения лучше рядом с люстрами или светильниками.

Важно не забывать, что перед проведением любых работ с электропроводкой, ее следует обесточить – выключить в распределительном щитке соответствующий рубильник. Это поможет предотвратить вероятность поражения электрическим током

Схемы подключения

Существует ряд эффективных схем подключения фотореле в линию освещения. Они зависят от мощности токоприемников, протяженности линии, места расположения и мощности фотореле.

С применением распределительной коробки

В первой схеме фазовый проводник от ФР заводят на незанятую клемму распределительной коробки, потом с применением перемычки переходят на надлежащую линию подачи напряжения на лампу освещения.

В том варианте, когда в однолинейной схеме распределительная коробка отсутствует, фотореле подключают непосредственно к фазе и «0». При этом существует несколько схем расключения при установке фотореле для уличного освещения:

  1. На фотодатчик заводят исключительно «фазу», а «0» прокладывают в обход.
  2. К клеммам реле подключают и ноль, и фазные провода, которые используются в электроцепи световой коммутации.

Напрямую в трехпроводной сети

Для реализации этого варианта подключения применяют трехпроводную схему. На реле подается 220 В с фазой и «0»-проводом. Аналогичная схема применяется для датчиков движения (ДД). Хотя существуют также схемы с ДД двухпроводные без «0» провода.

Чтобы правильно подключить проводники по фазе и нулю, ориентируются по цветовому оформлению внешнего изоляционного покрытия. Как правило, «0» имеет синий либо зеленый цвет, коричневый (черный) — входная фаза от питающего автомата, а красный — вывод нагрузки. На нем фазовое напряжение возникает  при срабатывании фотоэлемента, поэтому ее и заводят в осветительный прибор.

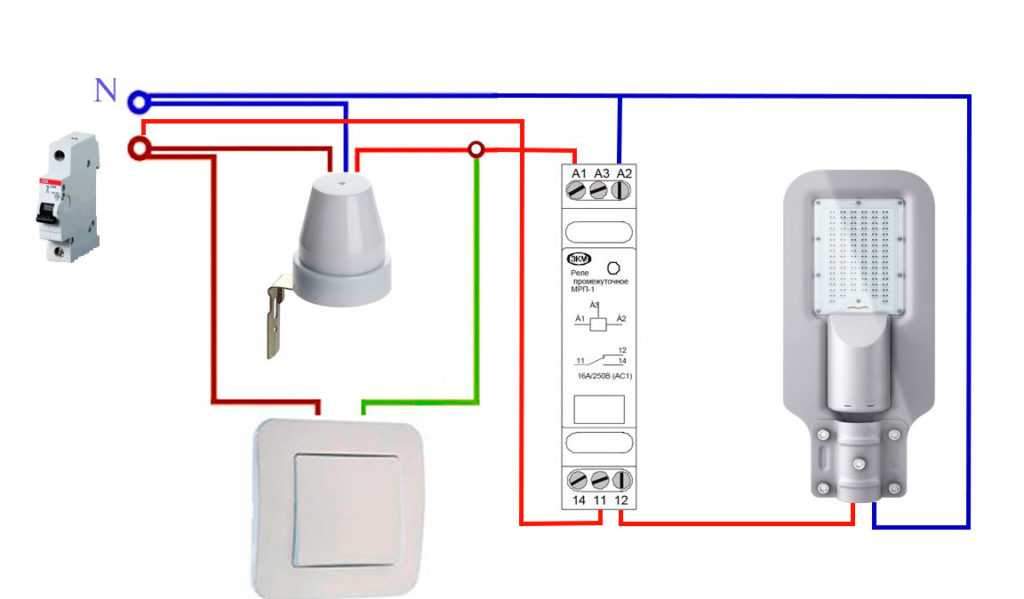

Через выключатель

Схема через выключатель выполняется, если нужно установить дополнительно одноклавишный выключатель, чтобы пользователь не бегал постоянно в щитовую для включения или отключения осветительной линии.

В распредкоробку заводят  4 кабеля. Питание поступает по цепи:

  • Автомат в щитовой;
  • выключатель света;
  • фотореле датчик;
  • светильник.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

  1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
  2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
  3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
  4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
  5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
  6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Как правильно настроить?

Занимаясь настройкой, следует обращать внимания на 3 основных параметра:

  1. Чувствительность, но на большинстве современных датчиках данный параметр настраивается автоматически, на заводе-изготовителе.
  2. Порог освещенности.
  3. Временная задержка, при которой срабатывает отключение освещения.

Чувствительность

Для настройки этого параметра необходимо найти ручку подстроечного резистора на корпусе датчика движения. Если она расположена сзади прибора, то настраивать его надо будет, сняв крепление. Для идеальной настройки, ручку сопротивления надо поворачивать очень медленно, потому что резистор обладает маленьким шагом изменения параметра.

Если прибор не реагирует на присутствие человека, то чувствительно необходимо повышать, если срабатывает на посторонние движения – понижать. Правильно настроенный датчик движения срабатывает только при появлении человека и не реагирует даже на крупных животных.

Как было сказано выше, приборы нового поколения автоматически подстраивают чувствительность при появлении человека, когда его нет в зоне действия датчика – параметр сводится к минимуму.

Величина освещенности

Данный параметр должен быть настроен на то время суток, когда естественного освещения не хватает для нормального обозрения окружающего пространства. Настройка производится поворотом ручки потенциометра, подписанного LUX, она находится рядом с ручкой чувствительности (SENS).

На дорогих моделях датчиков, настройка уровня освещенности производится автоматически и даже в дневное время  суток появлении человека не дает ему срабатывать.

Правильная настройка времени отключения

Ручка последнего потенциометра (TIME) отвечает за включение и отключение лампы. Для того, чтобы правильно настроить этот параметр, необходимо засечь время, через которое датчик освещения отключит лампу, после появления в его зоне срабатывания человека. Время близкое к идеалу составляет 1 минуту.

Правильная настройка продлит срок эксплуатации и уменьшит расход потребляемой электроэнергии.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.

  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
