Как соединить светодиодную ленту между собой? коннекторы или пайка?

Как паять светодиодные элементы?

Благодаря токопроводящим ножкам, DIP светодиоды паяют как и любую радиодеталь.

Большая часть сложностей возникает при переходе к SMD светодиодам, поскольку такие приборы не имеют токопроводящих ножек. Они паяются в платы или ленты.

Чаще всего такие устройства используются в качестве декоративных или функциональных подсветок. Они находят применение в жилых и офисных помещениях, а также в салонах и внешних осветительных приборах автомобилей.

Порядок работ при пайке

После подготовки всех нужных материалов необходимо определить тип светодиодов.

Пайку элементов DIP типа осуществляют инструментом мощностью не более 60 Вт при температуре 260°C. Контакты платы подвергают лужению с помощью припоя с канифолью. Такие же манипуляции проводят с токопроводящими ножками светодиода. Затем, используя олово и флюс, проводят пайку. Наибольшее время нагревания точки – 5 секунд.

SMD диоды паяют при помощи паяльника мощностью 12 Вт с двойным разветвлением жала. Традиционно такие детали соединяют дорожками печатной платы. К ним припаивают дорожки путей и контактные площадки. Технические характеристики этих элементов позволяют быстро припаять множество контактов по отдельности.

Как паять при помощи фена?

Процесс пайки термовоздушным феном имеет несколько стадий:

На контактные площадки платы наносится термопаста.
На нужное место устанавливается светодиод.
Направленным потоком разогретого воздуха LED элемент припаивается к плате. Для предотвращения перегревов рекомендуется закрыть светодиод металлической пластиной.

При нагревании феном термопаста расплавляется, превращаясь во флюс и жидкий припой. Первый испаряется, оставляя после себя надежную спайку. Удобно пользоваться феном для проведения демонтажных работ. Он нагревает всю плату и позволяет выпаять несколько светодиодов сразу.

Пайка ленты, покрытой силиконом

Слой силикона наносится на ленту для ее защиты от влаги. Перед пайкой следует полностью удалить покрытие. С этой целью ленту надрезают инструментом, а затем снимают силиконовый слой. После необходимо зачистить и обезжирить токоведущие дорожки, нанести флюс и припаять LED-элементы. В конце работы следует очистить участок и приклеить слой силикона на место.

Как выпаять светодиод из ленты?

Иногда часть диодов в ленте приходит в негодность и их требуется заменить. Чтобы удалить светодиод, необходимо:

Закрепить ленту. Это поможет предотвратить попадание жала на токопроводящие пути.
Расплавить олово около контактов, а затем подсунуть под диод лезвие. Следует повторять эту манипуляцию со всех сторон, пока элемент не будет освобожден.

Как выпаять светодиод из LED-лампочки?

Невозможно вставить диод в патрон как энергосберегающую лампочку или лампу накаливания. Необходимо связующее звено, которым является корпус лампы с кристаллами внутри.

Чтобы выпаять светодиод из LED- лампочки, потребуется паяльник с раздвоенным жалом. Если под рукой такого инструмента нет, то на жало сечением не более 4 мм можно крепко намотать медную проволоку. С ее помощью произвести нагрев контактов, а затем отодвинуть кристалл.

Как припаять резистор к светодиоду?

Нельзя подключать светодиоды напрямую к источнику переменного тока. Необходимо преобразовать переменный ток в постоянный. В этом поможет драйвер или резистор. В том случае, если в вашей системе нет драйвера, допустимо использование резисторов.

Каждому светодиоду требуется свой резистор. Это осуществимо, если у вас немного диодов. В противном случае нужно воспользоваться драйвером. Резистор подключается к схеме после питания и перед диодом. Паяется он тем же способом, что и любой контакт.

Предварительные работы

Перед тем как паять светодиодную ленту, нужно проделать небольшую предварительную работу. Касается это подготовки паяльника. Для качественной пайки, жало паяльника необходимо заранее почистить от гари и зачистить от обгоревшего слоя. Затем паяльник необходимо прогреть до рабочей температуры и залудить жало.

Качество пайки двух проводников во многом определяется правильной подготовительной работой, а именно лужением. Для тех, кто редко держит в руках паяльник либо с ним на «вы» рекомендуется немного потренироваться на ненужных проводах, чтобы не испортить дорогостоящую светодиодную ленту.

Видео как паять светодиодные ленты

Светодиодная лента реализуется, как правило, в катушках по пять метров. На одном конце ленты (а иногда и на двух) имеются провода, к которым можно подключить блок питания.

Иногда возникает необходимость разрезать светодиодную ленту на части в связи, с чем остаются куски ленты без проводов. Чтобы можно было использовать такие куски ленты можно их соединить или припаять к ним провода.

Лучшим и надежным соединением является пайка. Поэтому нам понадобится паяльник мощностью желательно не более 25 Ватт, канифоль, припой и медные провода (желательно разного цвета).

Как правильно паять светодиодную ленту?

Для начала нужно зачистить кончики проводов от изоляции. Для удобства покрытия припоем достаточно зачистить примерно 5 мм.

Теперь нужно покрыть очищенный от изоляции провод припоем. Для этого кладем провод на канифоль, а жалом паяльника касаемся медного провода. При этом канифоль проникает внутрь скрученного провода.

Затем с помощью паяльника покрываем медный провод припоем. Припой должен полностью покрыть провод со всех сторон и заполнить все пространство между медными проводками.

Второй провод покрываем припоем таким же образом.

Бокорезами удаляем излишки провода, чтобы провода во время эксплуатации светодиодной ленты не замкнулись между собой. Достаточно оставить 2 мм.

Теперь необходимо покрыть припоем контакты на ленте.

Набираем на жало паяльника немного припоя, затем канифоли и сразу же, касаясь одного из контактов ленты, производим как бы втирающие движения.

Как только вы увидите, что припой закрепился на контакте, убирайте паяльник, чтобы не перегреть светодиоды.

Затем удаляем излишки канифоли вокруг контактов.

Если на ленте не образовалась небольшая капелька припоя, то набираем на жало паяльника немного припоя. Затем прикладываем подготовленный нами ранее провод к контакту светодиодной ленты. Острым концом жала паяльника касаемся контакта ленты, а плоской стороной жала провода.

Как только припой на проводе и на ленте соединятся в одну каплю, убирайте паяльник. Таким же образом припаиваем и второй провод.

Если вам необходимо соединить несколько кусков ленты между собой можно использовать одножильные провода. Добыть их можно из вот такого, по простому сказать интернет кабеля UTP. Внутри него находятся одножильные провода, которые нам вполне подойдут.

Для начала очищаем медные проводки от изоляции, затем покрываем их канифолью и припоем.

При соединении двух кусков светодиодной ленты, расположите их таким образом, чтобы контакты обозначенные знаком + (плюс) были напротив друг друга, так как нужно припаять плюс к плюсу, а минус к минусу.

Припаиваем провод к одному из контактов и обрезаем его, оставив небольшой кусочек для соединения с другим куском ленты. После пайки второго провода подравняйте оба провода.

При пайке второго куска ленты к соединительным проводам приложите металлический предмет, например ножницы, чтобы провода не отпаялись от первой ленты.

Если предполагается соединенную таким образом ленту наклеивать на металлическую поверхность необходимо изолировать провода соединяющие ленту. Это можно сделать изолентой, клеевым пистолетом или термоусадкой.

Проверяем работоспособность нашей ленты.

itemprop=»video» >

Правила монтажа ленты: пайка

На провод необходимо надеть наконечник с сечением 0,75 мм.

Паять диодную ленту не так сложно, достаточно соблюдать такие простые шаги:

Необходимо сначала замерить длину, осмотреть место, где будет крепиться освещение.
На самой ленте есть места для резки, они отмечаются еще на этапе производства. Шаг их зависит от плотности расположения диодов, обычно это 5 или 10 см.
Полоска режется ножницами, но при этом надо следить, чтобы диоды не были повреждены. После этого монтажная поверхность обезжиривается и высушивается.
С обратной стороны снимается защитная лента, светодиоды приклеиваются к поверхности. Если требуется изгиб, то его максимальный радиус может составлять 2 см.
Выполняется пайка отдельных участков и оборудования (контроллеры, диммеры и БП). При этом надо следить, чтобы поверхность ленты не перегревалась, так как полупроводниковые диоды перегрева не любят, они выйдут из строя.
Для работы используется маломощный паяльник на 25-40 Вт, провода с сечением в 0,75 мм, длина их должна составлять примерно 20 см. Для одноцветной ленты применяется красный и черный провод, первый подключается к плюсу, второй – к минусу.

Для пайки светодиодной ленты используются: припой, канифоль и паяльник 25 Вт.

Во время пайки концы всех проводов надо зачистить на 2 мм со стороны ленты, а с другой стороны – на 1 см. Светодиодную ленту подключают после обработки проводов канифолью и оловом, затем выполняется пайка.

Для работы нужно приобрести:

паяльник малой мощности;
тонкое жало для паяльника;
припой (олово);
канифоль.

Во время разогрева необходимо смотреть, чтобы жало прогревалось только до 260-320°C, большая температура испортит диоды. Время для лужения рабочего участка проводов составляет 3-5 секунд, при этом необходимо делать паузы, чтобы точка успевала остыть. Припой должен быть тонким, канифоль при этом остается внутри. Жало требуется защищать, тогда соседние площадки не будут перекрываться оловом. Для очистки можно использовать мокрую губку или специальную подушечку для жала.

После того как провода подготовлены, необходимо аналогичную процедуру провести для контактных площадок на ленте. После этого провода и контакты аккуратно соединяются, можно выполнить проверочное включение. Когда работа закончена, нужно место пайки тщательно изолировать. Для этого подойдет изолента, герметик или термоусадочная трубка. Проверить работоспособность можно еще раз.

Как спаять отрезки светодиодной ленты между собой

Если вам нужно соединить вместе, к примеру, два метровых отрезка платы вместе, то сначала найдите на ленте места, в которых можно осуществлять пайку. Обычно, они расположены через каждые три диода и изображены в виде золотистых кружков. На обычной ленте — два, а на многоцветной — четыре. На первом отрезке пройдитесь немного острием ножа по этим местам для усиления крепления. Подготовьте так же и конец второй платы с обратной стороны. Поставьте нагреваться паяльник до температуры не более 260 градусов. Кусачками надломите два или четыре небольших кусочка припоя на каждую зону пайки на ленте.

Смажьте канифолью места пайки и возьмите кончиком паяльника кусочки припоя, немного растопив их. Нанесите припой на места пайки и сразу же накройте их концом второй ленты так, чтобы все контакты совпадали друг с другом. Все соединения должны быть припаяны правильно, крепко и надежно, «+» к «+» и «-» к «-». В случае работы с многоцветной RGB лентой все буквы, расположенные на ленте, должны совпадать с такими же буквами на втором отрезке. Ни в коем случае не допускается соприкосновение какого-нибудь контакта с соседним, во избежание некорректной работоспособности.

Как припаять провода

В случае замены проводов, на RGB ленте отпаиваются старые четыре провода красного, синего, зеленого и коричневого цвета. На замену подбираются более длинные, крепкие, таких же расцветок, как и старые. Смажьте контакты на плате канифолью, нанесите припой на каждое место пайки. Подготовьте провода. Немного оголите с помощью ножа концы проводов, смажьте их канифолью и обмажьте растопленным припоем. Теперь, когда сплав нанесен на всех местах пайки, можно приступать к соединению. Для этого просто прижмите кончик каждого проводка к соответствующему контакту на ленте, придавливая носиком паяльного аппарата.

Когда он растопит припой, провод соединиться и надежно зафиксируется. Эти же действия необходимо проделать и с другими

Осторожно, продолжительность пайки не должно превышать 10 секунд, иначе ближайшие диоды могут перегреться и перестанут работать. По правилам безопасности оголенные соединения нужно скрыть с помощью термотрубки. Отрежьте кусок нужного размера, вденьте его через провода к нужному месту и с помощью строительного фена зафиксируйте его

Под мощным потоком воздуха трубка станет сжиматься и закроет собой все нежелательные контакты

Отрежьте кусок нужного размера, вденьте его через провода к нужному месту и с помощью строительного фена зафиксируйте его. Под мощным потоком воздуха трубка станет сжиматься и закроет собой все нежелательные контакты.

Как паять герметичную светодиодную ленту

На лицевой стороне герметичной ленты закрытого плана находится слой силиконового герметика , который легко снимается ножом. Для того чтобы припаять провода к плате, необходимо зачистить и оголить необходимое соединение, обработать его канифолью и нанести расплавленный припой. Далее, нужно подготовить провода, как это было описано выше. После совершения пайки, чтобы восстановить герметизацию, это место необходимо скрыть наиболее подходящим герметиком , который можно приобрести в любом магазине строительных товаров.

Освещение в интерьере комнат организовывается с помощью самых разнообразных вариантов осветительных приборов. Немалой популярностью сегодня из всего имеющегося ассортимента пользуются светодиодные источники света и светодиодная лента.

Именно при использовании светодиодной ленты можно легко, причем своими руками, сделать дополнительную подсветку у себя в доме. Но такой осветительный прибор имеет нестандартное строение, что вызывает необходимость в соблюдении определенных нюансов. Главная особенность в работе со светодиодной лентой заключатся в ее пайке. Как ее следует паять и что для этого понадобится, вы узнаете из этой статьи.

Как правильно спаять светодиодную ленту?

Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

Что нужно для пайки
Готовим паяльник
В каком месте паять
Спаиваем в месте разреза «по ножницам»
Спаиваем в ошибочном месте разреза

Выбор блока питания

Чтобы правильно подключить диодную ленту, необходимо использовать специальный блок питания (БП), так как для ленты используется напряжение в 12 или 24 В, а в сети подается 220 В. Такой импульсный БП выбирается по следующим параметрам:

напряжение для диодной ленты;
мощность, которая потребляется системой освещения;
защищенность от влаги.

Надо обратить внимание на то, какое напряжение имеет сама диодная лента, оно указывается производителем. Мощность вычисляется по формуле: мощность потребляемая = мощность ленты × длина ленты

Влагозащищенность определяется по тому, где именно планируется использовать светодиодную ленту. Например, для кухни и ванной необходимо применять специальные системы.

Как правильно паять светодиодную ленту?

Второй провод покрываем припоем таким же образом.

Теперь необходимо покрыть припоем контакты на ленте.

Как только вы увидите, что припой закрепился на контакте, убирайте паяльник, чтобы не перегреть светодиоды.

Затем удаляем излишки канифоли вокруг контактов.

Для начала очищаем медные проводки от изоляции, затем покрываем их канифолью и припоем.

Проверяем работоспособность нашей ленты.

itemprop=»video» >

Виды светодиодных установок

Основные причины перепайки светодиодной ленты.

Для монтажа светодиодной системы потребуется специальное оборудование. Нужны контроллеры, блоки питания, провода для пайки – все это приобретается после выбора диодной ленты.

Сегодня производители предлагают такие варианты по типу исполнения:

цветные диоды RGB;
диоды 3528;
диоды 5050.

Классифицируются диоды и по направлению свечения:

модели торцевого свечения;
фронтального свечения.

Правильно подготовленные провода для перепайки светодиодной ленты.

По типу цветопередачи различают:

монохромные светодиоды, дающие только один цвет, например, красный, синий, белый;
RGB-светодиоды (разноцветные).

По степени защищенности:

Открытые негерметичные – это самый простой вариант, когда защита диодов не применяется.
Варианты с односторонней защитой со стороны светодиодов.
Модели с двусторонней защитой, которая предусматривается со стороны диодов и основания.

Какие бывают виды светодиодов?

В большинстве случаев рядовые пользователи светотехнических устройств имеют дело с выводными светодиодами и более развитой конструкцией на базе SMD-кристаллов. Первые вводятся в цепь с помощью двух проводников и чаще всего служат как средство индикации различной аппаратуры – например, в автомобиле они выполняют задачи светового сигнализатора, работая от источника на 12 В. Непосредственно в системах освещения и подсветки чаще применяются SMD-диоды в безвыводных корпусах. Ввиду принципиально другой электротехнической компоновки на плате сложности скорее вызовет именно этот прибор освещения. Как паять SMD-светодиоды? Крепление осуществляется не через специальные отверстия как в случае с теми же выводными устройствами, а непосредственно на поверхность накладкой. Для этого предусмотрены специальные контактные площадки, которые необходимо запаивать поочередно, выдерживая корректность размещения диодов на плате. С одной стороны, такой подход упрощает технологию монтажа кристаллов, но с другой – требует большего внимания от исполнителя, так как приходится иметь дело с элементами миниатюрных размеров, компактно размещаемых на небольшом пространстве.

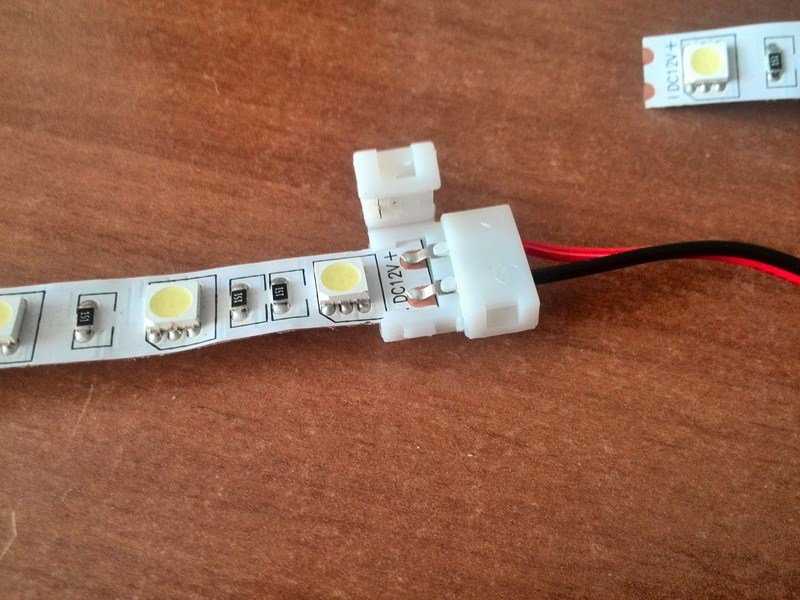

Техника соединения при помощи коннекторов

Среди преимуществ светодиодных устройств одно из главных мест занимает их оптимизированность, что проявляется и в минимальных требованиях к расходным материалам при монтаже. Тем не менее иногда себя оправдывает и включение коннекторов в электротехнические схемы. Как паять светодиоды с такими элементами? Пайка в данном случае выступает вспомогательным средством обеспечения надежного соединения между проводами, а коннекторы формируют своего рода армирующий внутренний каркас. Оптимальный размер коннектора по ширине составляет 8-10 мм. На первом этапе необходимо создать конструкционное соединение, выполнив нужное количество контактов на плате, а затем приступать непосредственно к пайке.

При этом надо учитывать, что соединение с коннектором не всегда дает преимущество с точки зрения будущей эксплуатации светодиода. Во-первых, места подключения с такой арматурой в большей степени склонны к подгоранию, а также способствуют быстрому нагреву излучателя. Во-вторых, возможно ухудшение свечения, что выражается в понижении яркости. Как паять светодиоды на плату с коннектором, чтобы исключить подобные негативные эффекты? Желательно отказаться от медных проводников, а саму пайку выполнять сплошным способом, что исключит риск образования участков окисления.

Что и где паять?

Перед тем, как непосредственно приступать к какой-либо работе, неплохо было-бы разобраться в том, с чем приходиться иметь дело. Любую светодиодную ленту можно в общем смысле понимать, как участок электрической цепи. Она, как известно, состоит из активных компонентов и соединителей. В качестве последних обычно выступают провода, но такой тип светильника является ничем иным, как гибкой электронной платой. Следовательно, проводниковые соединения в ней заменены на медные дорожки, которые скрыты под внешним ламинирующим покрытием. Без него все будет выглядеть следующим образом:

Как видно на рисунке справа, компоненты цепи объединяются в отдельные группы или блоки по три светодиода и N-ое количество резисторов (в данном случае он один в группе, но все зависит от типа и ее характеристик). Эти блоки имеют стандартизированную длину (5 или 10 см), что облегчает процесс монтажа. В местах их стыковки (линия разреза) можно видеть контактные группы, к которым при необходимости подключения к сети или другой ленте, и производится пайка.

Сильно углубляться в классификацию диодных лент нет смысла, кроме как с точки зрения конструктивных особенностей, влияющих на пайку. Формально можно выделить две группы гибких плат: обычные (открытые) и защищенные (герметичные). Отличия между ними хорошо видны на иллюстрации внизу (герметичная диодная лента покрыта шаром силикона или прозрачной эпоксидной смолы):

И те, и другие могут иметь 2 или 4 контактные группы. В первом случае речь идет об одноцветной светодиодной («+» и «−»), а во втором – об RGB ленте, цвет свечения которой может меняться за счет промежуточного контроллера («B», «R»,«G» и «+»):

В трехцветном RGB светильнике три точки соединения отведены под каждый из цветовых каналов (синий, красный и зеленый) и общее питание.

Технология пайки

Ничего нового или особенного в процессе пайки светодиодной ленты между собой и соединительными проводами нет. Все делается примерно следующим образом:

Отрезается лента и провода необходимой длины,
Производится зачистка и лужение оголенных концов проводов и контактов на светильнике. В некоторых случаях это бывает проблематичным из-за материала токопроводящих дорожек,
На следующем этапе необходимо припаять провода к контактам, используя оптимальный температурный режим инструмента (паяльника). Время пайки не должно превышать 5…10 секунд, чтобы исключить возможный перегрев и повреждение дорожек и светодиодов,
Обжимают место контакта термоусадочной трубкой.

Если предстоит паять провода и защищенную ленту, то предварительно необходимо будет зачистить зону контактов от силиконовой или эпоксидной оболочки. После соединения производится его гидроизоляция: на соответствующую основу садится защитная заглушка. Если требуется достаточно хорошая изоляция, то можно применить несколько слоев силикона или клея.

В заключение следует отметить, что в некоторых случаях процесс пайки усложняется. Тогда можно использовать специальные коннекторы, надежно обжимающие контакты.

Особенности пайки

Паять светодиодное устройство можно с помощью электропаяльника, мощность которого составляет от 30 до 60 Вт. Паяльник должен иметь возможность регулировки температуры, максимальный диапазон нагрева не должен превышать 300°C. Если для паяния применять более мощное электрооборудование, то можно повредить светодиоды, называемые LED-компонентами.

Процесс соединения лент при помощи паяния не ограничивается только стыковкой двух отрезков. Чтобы светодиодная лента могла работать, ее стык нужно после пайки загерметизировать. В качестве изоляционного материала применяют клей, силикон или специальную трубку с термоусадочными свойствами. Перед процессом паяния ленты разрезают только в соответствующих линиях, обозначенных производителем. Разрез можно выполнять с помощью ножниц.

Перед началом выполнения паяльных работ контактные площадки диодных лент потребуется тщательно зачистить. Для этого снимается защитное покрытие с ленты при помощи хорошо заточенного ножа

Действие нужно выполнить точно и осторожно, чтобы не испортить печатную плату этого осветительного устройства. Процесс паяния осуществляют разогретым электропаяльником

Провода ленты вначале нужно лудить с помощью нанесения на них маленького кусочка припоя – это улучшает их адгезивные свойства. После выполнения лужения приступают к паянию. После выполнения соединения светодиодного устройства проверяют на работоспособность.
