Как подключить датчик движения к лампочке: пошаговая инструкция

Датчик движения: основные функции и принцип работы

Основное предназначение датчика движения — коммутация электрической сети. Может работать как с активной нагрузкой в цепи, так и с активно-индуктивной. Любое движение в подконтрольной зоне в первую очередь запускает процесс определения уровня освещенности (если таковая функция предусмотрена в устройстве).

Если показатель ниже установленного порога срабатывания, устройство замыкает контакты и включает лампу. Таким образом, детектор может работать и в ночное, и в дневное время суток. Устанавливают порог срабатывания с помощью регуляторов, он может составлять от 3 до 2 000 Лк.

В быту чаще всего устанавливают устройства, работа которых основана на улавливании электромагнитных колебаний волн в инфракрасном спектре. Время, через которое детектор срабатывает, в случае обнаружения движущегося объекта, также настраивается.

Поворачивая регулятор, устанавливается режим выдержки. У разных моделей время отсрочки может настраиваться от 10 с до 7—15 мин (допускается небольшая погрешность).

Ориентиры грамотного выбора

Разные модели могут иметь разное назначение. Некоторые предназначены только для управления внутренними осветительными приборами, другие более универсальны и могут использоваться для схем с электроприборами, с устройствами сигнализации, с системой уличного освещения.

Датчики могут быть с ограниченным и круговым обзором, иметь разные углы горизонтального и вертикального наблюдения. Устройства для подключения на стену контролируют зону под углом 110—120° или 180°по горизонтали и 15—20° по вертикали.

Модели с подвижным органом обзора существенно облегчают настройку, а вот стационарные не имеют такой возможности, поэтому для них нужно более тщательно выбирать место размещения.

Детекторы с круговым обзором могут охватывать контролируемую зону под углом в 360° по горизонтали. Их зона обзора имеет форму конуса, расширяющегося книзу. Несмотря на большую зону контроля, не просматриваемые участки (за пределами радиуса, в углах) в помещении все равно остаются.

Для установки датчика на улице или в помещениях с повышенной влажностью необходимо выбирать устройство с высокой степенью защиты от внешних факторов (пыли, влаги).

Например, устройства с защитной степенью IP20 допустимо использовать только во внутренних помещениях с нормальной влажностью, с IP33 возможна установка на улице — на террасе, крыльце, беседке. С IP44 можно монтировать на улице, но защищать козырьком от попадания капель воды во время атмосферных осадков.

Приобрести можно готовый комплекс из выключателя и датчика движения. С особенностями его выбора и установки ознакомит рекомендуемая нами статья.

Размещение и способ ориентации

Общие правила установки датчиков следующие:

• высота установки над наблюдаемой поверхностью может составлять от 2,5 до 4 м (параметр зависит от модели устройства);
• при выборе места для монтажа учитывают то, что детектор более чувствителен к движению, которое происходит поперек области наблюдения;
• Суммарная мощность нагрузки ламп ограничена и может составлять, к примеру, от 60 до 1200 Вт для лампочек накаливания и от 0 до 600 Вт для люминесцентных осветителей.

На чувствительность детектора оказывает влияние также и температура. Диапазон температурных значений, при которых прибор нормально выполняет свои функции — от -20 до 40 °C.

Запрещено устанавливать лампы:

• на вибрирующие поверхности;
• около вентиляторов, кондиционеров;
• на глянцевых белых поверхностях стен;
• вблизи источников тепла — электрических радиаторов, ламп;
• на поверхности, находящиеся под прямыми лучами солнца.

Чтобы избежать ложного срабатывания, избегают воздействия на инфракрасный детектор источников электромагнитных волн, ветровых и тепловых потоков.

Нельзя также чтобы в зону действия попадала лампа накаливания — постепенно остывающая нить приведет к срабатыванию детектора, поскольку он отреагирует включением на изменение ее температуры.

Так может продолжаться до бесконечности — свет будет включаться и выключаться. Ложное срабатывание может происходить также в ветреную погоду из-за колыхания ветвей.

Схема подключения прожектора с датчиком движения и фотореле

Итак, первая схема подключения светодиодного прожектора к сенсору выглядит следующим образом:

Как Вы видите, в распределительную коробку на улице подводятся три провода: фаза, заземление и ноль. Провод PE (земля) нужен только в том случае, если корпус светильника металлический. Все довольно просто – фаза ведется на разрыв, ноль к каждому устройству.

Если же Вы купили сенсорный светильник (датчик уже установлен в корпусе), рекомендуется дополнительно подключить его к фотореле, которое автоматически включает свет при наступлении темноты. Тут разводка электрических проводов не сильно усложняется: ноль выводится на каждое из устройств, фаза сначала идет на фотореле, а потом уже к светильнику.

Схема подключения сенсорного прожектора с фотореле:

Принцип работы при таком подключении следующий: при наступлении ночи фотореле замыкает цепь, в результате чего ток подводится к клеммам галогенного прожектора. Как только в зоне обнаружения появиться человек, сенсор среагирует и замкнет свой участок цепи, в результате чего галогенная лампа зажжется.

Ну и последний вариант подойдет в том случае, если Вы купили простейший светодиодный прожектор (без датчика освещенности и движения). В этом случае обязательно дополните электрическую схему двумя датчиками, соединенными последовательно, как показано ниже.

Последние два варианта подсоединения позволят сделать уличное освещение экономичным и полностью автоматическим, поэтому рекомендуем использовать один из них. Если Вы купили светильник на 12v, тогда нужно осуществлять его подключение к сети только через блок питания 220/12 Вольт. Подсоединение напрямую к электросети выведет светильник из строя.

Помимо этого рекомендуем посмотреть видео, на котором наглядно показывается, как выполнить подключение уличного светильника к сети 220 Вольт:

Правильное подсоединение проводов

https://youtube.com/watch?v=xRC8VQzZnT8

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Как Вы видите, схема подключения светодиодного прожектора с датчиком движения и фотореле довольно простая! Напоследок рекомендуем подсоединять уличный светильник только через автомат, который будет установлен в распределительном щитке на улице. Это позволит осуществлять безопасный ремонт прожектора, т.к. в этих схемах разъединяют цепь только датчики.

Похожие материалы:

Разновидности

На данный момент есть несколько классификаций прожектора. Так, бывает прожектор:

• промышленный, уличный и декоративный;
• для подводного, земного, матричного, линейного и панорамного освещения;
• светодиодный, галогенный и аккумуляторный.

Также есть такая классификация: для внутреннего и наружного освещения.

Светодиодные

Самый популярный и качественный светоисточник. Работает в течение 80 тысяч часов. Не нуждается ни в каком обслуживании на протяжении всего времени использования. Используется как в быту, так и в промышленности с коммерцией. Благодаря большой плотности светопотока, применяется, для того чтобы осветить большую территорию. Из достоинств можно отметить высокую экономичность, ударопрочность, безопасность. Из недостатков — высокую стоимость.

Светодиодный аппарат

На солнечных батареях

Современная система, позволяющая полностью отказаться от энергопотребления сети. Прожектор дополняется выносливыми или встроенными солнечными панелями. Используются, как для того чтобы осветить фасад здания и архитектурный элемент, так и для соблюдения охраны и порядка на придомовой территории. Работают круглосуточно и автономно, очень просто ставятся и обслуживаются, работают вне зависимости от погоды. Имеет ровный и яркий светопоток, могут быть установлены в любом труднодоступном месте.

Стоит отметить, что во время дождя снижается производительность солнечных батарей. Поэтому иногда прожектор может выключиться. Из-за низких температур также происходит сбой работы. Свет становится более тусклым. Еще один недостаток заключается в неразборности оборудования. В результате, если повредится один элемент, то нужно будет полностью покупать новое оборудование.

Источник на солнечных батареях

С галогенной лампой

Галогенный прожектор создает точечный вид бестеневого освещения, имеющий теплый оттенок. Такой аппарат используется, чтобы подсвечивать рекламные щиты или фасады сооружений. Также он применяется, чтобы освещать габаритные объекты в виде дамб или мостов. Работает лампочка в нем также, как и лампа накаливания. Отличие лишь в использовании галогена, вместо ртути. Преимущества такого аппарата в низкой стоимости, высокой надежности и совместимости с диммерами. Из недостатков выделяют большой нагрев и энергопотребление.

Вам это будет интересно Особенности лампы ЛБ 36

Есть еще металлогалогенные модели. Они отличаются более мощным светопотоком, надежностью и невосприимчивостью к сетевым токовым перепадам.

Обратите внимание! Применяются активно в коммерческой деятельности. Имеют большой срок эксплуатации

Прожектор на движение со встроенными галогенными лампами

Настройка параметров

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Как выполнить регулировку

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Будет интересно прочитать:

• Схема подключения прожектора к сенсору и фотореле
• Как сделать освещение забора
• Как сделать светодиодный прожектор своими руками

Схемы подключения датчика движения к осветительному прибору

Вскрыв корпус датчика, можно обнаружить три клеммника. Это три выхода для подсоединения проводов, ведущих к электросети и осветительному прибору. К центральному выходу клеммника подключают два провода, один из которых подсоединяют к фазовому гнезду розетки. Конец второго проводника должен подключаться к светильнику.

Два других выхода, соответственно, подключают к нулевому разъёму розетки и лампе. Надо правильно разместить соединения, таким образом, чтобы красный провод прибора через зажим был соединён со вторым выводом светильника. Другой крайний чёрный проводник датчика должен иметь продолжение к нулевой линии сети.

Бывают такие ситуации, когда человек находится в помещении и занят малоподвижным делом (чтение книги), и ДД выключает свет. Чтобы этого не происходило, в систему добавляют включатель, который отключает ДД.

Как установить датчик, изображено на нижнем чертеже.

Два варианта подключения датчика

Варианты схем включения датчика движения

Существует несколько вариантов схем включения датчиков движения для включения света. Выбор конкретной лежит на заказчике. Это связано с тем, что датчики могут быть разные, то есть с различной контактной группой. Не через все модели устройств можно коммутировать приборы с большим потреблением тока, например, прожекторы с лампами накаливая. В таком случае лучше использовать пускатели в качестве промежуточных коммутирующих компонентов, а для повышения надежности системы контроля присутствия применять разные типы датчиков, совмещая их схемы включения. Например, ультразвуковой и инфракрасный.

Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные. Но следует помнить, что первые два типа датчиков имеют встроенный генератор высокой частоты, который может возбуждаться из-за различных помех и мощных электромагнитных волн. Поэтому их устанавливать необходимо в удаленных от всех этих факторов местах. Это могут быть складские помещения, пропускные пункты и другое.

Для домашнего использования или в условиях с большим количеством помех больше подойдут датчики с инфракрасными излучателями. При этом могут использоваться как активные, так и пассивные.

Обобщенная схема включения датчиков движения

Самая простая схема включения датчика движения включает в состав всего несколько компонентов:

• сенсор;
• соединительные провода;
• светильник или система аудиооповещения.

Практически все модели датчиков имеют единое конструктивное устройство, представляющее собой корпус, контактную колодку, рассеивающую сферу или стекло. Сам датчик имеет всего 3 контакта, поэтому сложностей с его электрическим подключением не должно быть. Более того, практически к каждой модели прилагается инструкция монтажа и настройки.

На рисунке ниже представлена простейшая схема включения датчика движения, состоящая из самого сенсора и светильника. Установка такого сенсора может быть выполнена практически в любом удобном месте.

Важными моментами при выполнении подключения по этой схеме является соблюдение полярности проводов. Фазный провод из сети переменного напряжения должен коммутироваться через сенсор на светильник

Необходимо обращать внимание на цвет. Как правило, синий — ноль, коричневый — фаза, красный — выход коммутатора. Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов

В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки

Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов. В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки.

Монтаж датчика освещения

Казалось бы, чего тут премудрого? Прикрутил (см.картинку в начале статьи), подключил, настроил, и всё! Но бывает, место установки выбрано неудачно, и начинаются проблемы.

У нас на улице одно время уличные светильники вечером включались замысловато. Включатся, потухнут, опять включатся, и так с периодом около 1 минуты. Потом, с наступлением хорошей темноты, включались окончательно.

Почему так? Просто датчик освещения ошибочно был установлен в зону освещения включаемого фонаря. Получается: стало темно – датчик сработал – фонарь загорелся – стало светло – датчик выключился – стало темно… И так далее, замкнутый круг.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Какое фотореле выбрать для уличного освещения

Основными элементами рассматриваемого устройства являются фотоэлемент (датчик освещенности), обладающий светочувствительными свойствами, и электронный блок, обрабатывающий и передающий сигнал от фотоэлемента.

Принцип работы устройства

В качестве чувствительного датчика может быть использован фоторезистор или фототранзистор, это зависит от схемы, используемой при изготовлении конкретной модели.

Принцип работы данного устройства заключается в том, что при снижении уровня освещенности фотоэлемент срабатывает и замыкает свои контакты, подавая сигнал на электронный блок, с которого, в свою очередь, сигнал поступает в цепь управления подключенного оборудования.

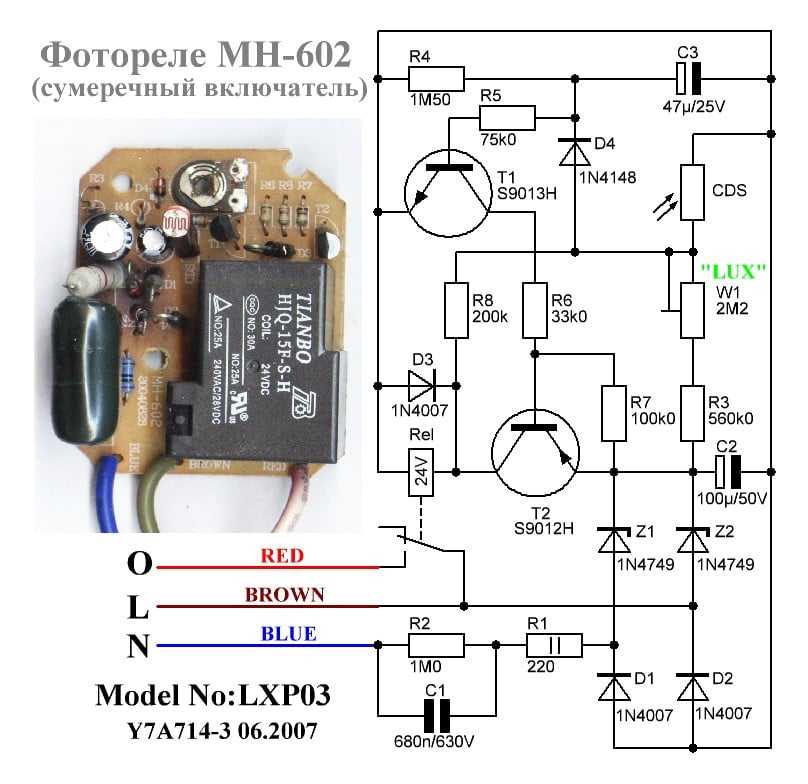

Принципиальная схема и внешний вид модели, изготовленной на базе фототранзистора

Технические характеристики разных моделей различны, но основными, характеризующими возможности использования приборов, являются следующие:

• рабочее напряжение сети питания;
• электрическая мощность подключаемой нагрузки;
• степень защиты корпуса;
• температурный режим использования.

Важно! От величины рабочего напряжения, которое может быть 220 или 12 Вольт, зависит схема включения фотореле в цепь управления приборами освещения. Его электрическая мощность должна соответствовать мощности нагрузки, если устройство включается непосредственно в цепь питания элементов системы наружного освещения

От степени защиты зависит место размещения устройства, а температурный режим определяет эксплуатационные показатели.

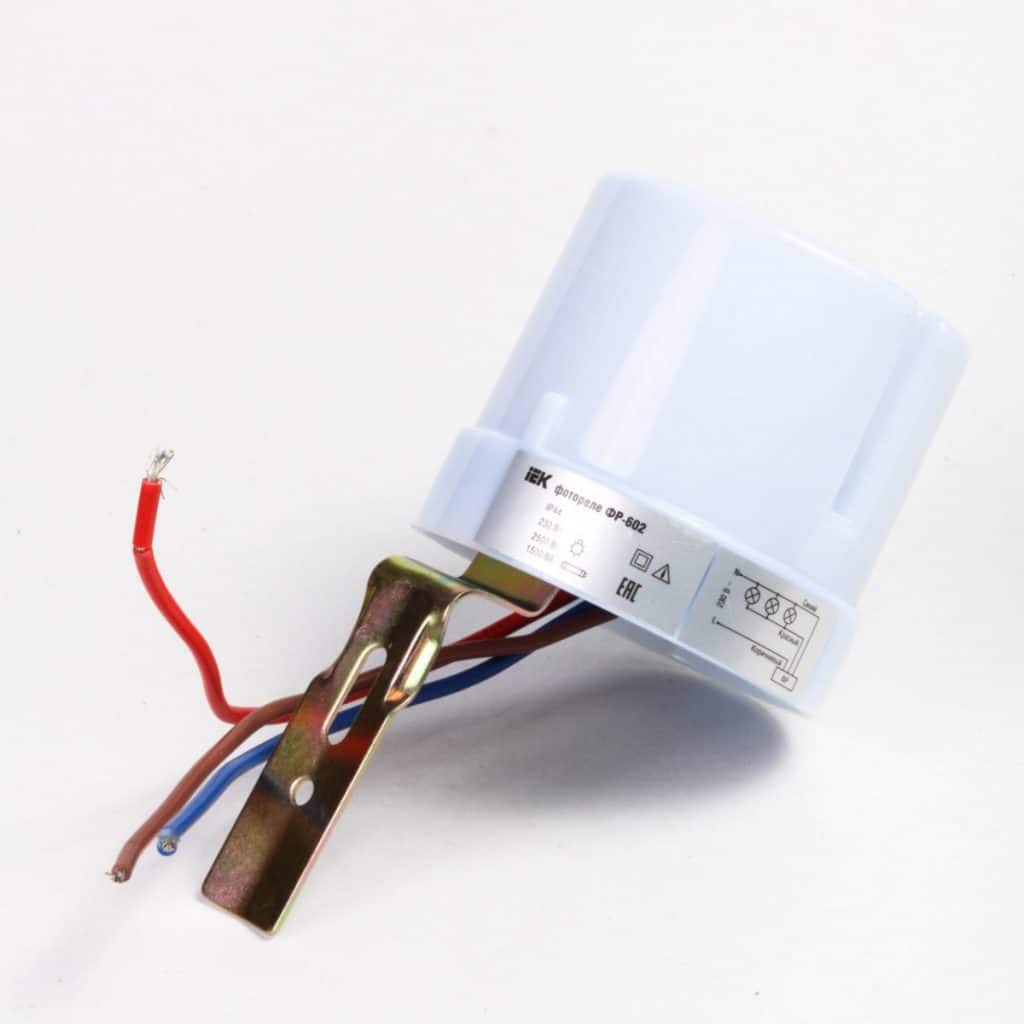

Внешний вид модели «ФР-602» со встроенным датчиком света

По своей конструкции фотореле могут быть выполнены со встроенным или выносным фотоэлементом, что определяет возможности использования конкретного устройства.

Приборы могут быть выполнены с предустановленными настройками и оснащены следующими регуляторами срабатываний:

• порог реагирования на уменьшение-увеличение освещенности;
• задержка времени включения, обеспечивающая защиту от ложных срабатываний;
• регулирование диапазона освещенности.

Внешний вид модели «ФР-7Е» с выносным датчиком света

Критериями выбора фотореле являются следующие параметры:

1. Технические характеристики, определяющие возможности использования и схему включения.
2. Наличие возможности выполнения индивидуальных настроек.
3. Способ размещения (на элементах строительных конструкций или в электротехническом оборудовании).
4. Наличие дополнительных элементов управления, расширяющих возможности использования устройства: таймер включения, датчик движения и прочие.
5. Стоимость.

Установка на элементах строительных конструкций в непосредственной близости от светильника наружного освещения

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Установка и регулировка

Для подключения прибора движения для освещения не требуется специальных навыков, для этого достаточно присоединить провод проводки к сигнализатору.

Чтобы придать конструкции эстетичный вид используют распределительный корпус. Каждое устройство имеет инструкцию, в которой обозначены определенные требования касательно монтажа и подключения датчика.

Выбор места для установки

Место для монтажа прибора движения является важным моментом для его продуктивной работы и недопущения ложных срабатываний

Важно не только верно рассчитать заданную зону отслеживания, но и предохранить устройство от воздействия внешних помех, провоцирующих ложные включения

Не рекомендуется устанавливать регистратор в непосредственной близости от отопительных радиаторов, систем кондиционирования, а также тепловыми и электромагнитными установками.

Процесс установки

Монтаж устройства движения выполняется в несколько этапов:

Схема подключения датчика движения для включения света

Прежде всего, следует определиться со схемой подключения.

Выбирается наиболее подходящее место для установки, зачастую коробку крепят на потолке или в любом углу помещения. Если монтаж будет осуществляться на улице, необходимо учесть угол обзора регистратора, при этом мертвые зоны сводятся к минимуму. Чаще всего местом установки служит несущая стена здания или опора фонаря уличного освещения на расстоянии 2-6 метров от поверхности пола.

Непосредственно перед монтажом обязательно следует отключить электропитание на вводном щите.

Руководствуясь выбранной схемой, подключают провода к зажиму для крепления проводов на коробке датчика и в осветительном приборе

Во избежание перетасовки жил рекомендовано соблюдать цветовую маркировку проводов и обращать внимание на обозначения над соединительными элементами. Для крепления датчика к поверхности необходимо повернуть предохранительную крышку устройства по часовой стрелке и снять ее

В результате проведенной работы открывается доступ к крепежным отверстиям и винтам регулировки.

Для крепления датчика к поверхности необходимо повернуть предохранительную крышку устройства по часовой стрелке и снять ее. В результате проведенной работы открывается доступ к крепежным отверстиям и винтам регулировки.

Регулировка

Для настройки параметров регистратора движения на его коробке может располагаться 2-4 регулировочные ручки. Рядом с рычагами нанесены определенные буквенные символы, обозначающие:

1. LUX – настройщик освещенности, позволяющий регулировать уровень яркости света, при превышении которого устройство не будет реагировать на движение. Данный параметр исключает возможность срабатывания прибора в дневное время суток.
2. TIME – настройщик таймера, с помощью которого устанавливается продолжительность работы лампы после реагирования устройства. Исходный показатель – минимальная продолжительность. Отсчет времени начинается после прекращения передвижения объекта, при этом, если он возобновил движение, таймер в автоматическом режиме начинает перезапуск. Например, таймер выставлен на 2 минуты. В помещение заходит человек и остается в течение 10 минут – на протяжении этого времени в комнате будет гореть свет. После того, как человек покинул помещение, таймер приходит в действие, и освещение будет работать еще 2 минуты. Минимальное время установки таймера составляет 5 секунд, максимальное – 4 минуты.
3. SENS – регулятор чувствительности. Требует настройки в случае необходимости контроля определенной части помещения. Позволяет устанавливать расстояние, с которого датчик приходит в действие. Предельный показатель составляет около 12 метров.
4. MIC – настройка чувствительности микрофона. По сути – это прибор, реагирующий на шум. Однако, из-за низкой устойчивости к шумовым помехам используется крайне редко, так как любой внешний звуковой раздражитель может спровоцировать срабатывание устройства.

Основные выводы

Датчики движения – один из самых распространенных видов фиксирующих устройств, применяемых в самых разных сферах: от обслуживания до охраны.

1. Существует несколько видов ДД, чьи функциональные особенности нередко определяют область эксплуатации.
2. Оптимальным выбором является комбинированный тип устройства.
3. Способ того, как подключить датчик движения к светодиодному прожектору, по сути один, и он может применяться для всех видов приборов.
4. Выбирая ДД необходимо учитываться все технические характеристики контролируемой площади, а также факторы внешней среды.
5. Перед подключением необходимо провести настройку прибора.

Справиться с монтажом и подсоединением датчика к сети и другим устройствам может и непрофессионал.

Схема подключения присутствует в инструкции к прибору. Главное, помнить об основах электротехники и соблюдать правила безопасности.

Предыдущая
Прожекторы7 правил, как выбрать уличный светодиодный прожектор
Следующая
ПрожекторыПочему моргает светодиодный прожектор: поиск причин
