Неоновая лента: области применения, варианты подключения и монтажа

Как скрутить тонкие провода с толстым

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм 2 и 2,5 мм 2 . Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима Сечение подключаемых проводников, мм 2 Допустимый длительный ток, А
ЗВИ-3 1 — 2,5 3
ЗВИ-5 1,5 — 4 5
ЗВИ-10 2,5 — 6 10
ЗВИ-15 4 — 10 15
ЗВИ-20 4 — 10 20
ЗВИ-30 6 — 16 30
ЗВИ-60 6 — 16 60
ЗВИ-80 10 — 25 80
ЗВИ-100 10 — 25 100
ЗВИ-150 16 — 35 150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы.

Вставляем их и затягиваем винты.

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда «втыкается» каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм 2 , а в другое 4 мм 2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago Сечение подключаемых проводников, мм 2 Допустимый длительный ток, А
243 0,6 до 0,8 6
222 0,8 — 4,0 32
773-3 0,75 до 2,5 мм 2 24
273 1,5 до 4,0 24
773-173 2,5 до 6,0 мм 2 32

Вот ниже пример с серией 222.

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

  1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
  2. делаем кольцо из жилы по диаметру болта;
  3. берем болт и надеваем на не шайбу;
  4. на болт одеваем кольцо из проводника одного сечения;
  5. затем одеваем промежуточную шайбу;
  6. одеваем кольцо из проводника другого сечения;
  7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного «орех».

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа «орех». Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Источник



Отличия от SMD лент

Срок службы у такого люминесцентного шнура, такой же как и у энергосберегающих люминесцентных ламп — 8-10тыс часов.

Здесь все ограничено временем деградации люминофора. Именно он возбуждается от высокочастотного напряжения и издает равномерное свечение по всей длине.

Когда подходит срок его службы, то свечение начинает выглядеть примерно следующим образом.

Однако при всем при этом, в подсветке на SMD светодиодах, такого равномерного освещения, как на исправном El шнуре вам не получить. Там всегда будут некоторые провалы, зоны затемнения или так называемая пикселизация.

Специальные рассеиватели конечно же помогают, но они уменьшают яркость.

Еще одно преимущество el шнура его гибкость. Его можно гнуть в любом направлении, под любым углом. Можете даже узлом завязывать.

Для светодиодных лент, чтобы сделать поворот на 45 или 90 градусов, приходится использовать переходники-коннекторы или специальные соединители.

Если же начать ее изгибать как захочется, то можно повредить токовые дорожки.

В целом, холодный неоновый свет выгодно применять именно там, где у светодиодной ленты имеются некоторые проблемы — на улице, на подвижных объектах, фигурах произвольной формы.

Но самое главное не забывайте, что это всего лишь декоративная подсветка, обозначающая контуры, поэтому не ждите от нее полноценного освещения.

Заказать себе готовый набор El провод (до 5м) + источник питания (от инвертора, от батареек, от USB, и даже с голосовым управлением) можно отсюда.

Самый яркий провод диаметром 3,2мм (без юбки и любой длины) — здесь.

El шнур с юбкой — здесь.

Разновидности


Разновидности свечения

Выделяют несколько видов элементов:

  1. Классические конструкции. Наиболее популярные модели, использующиеся большим количеством потребителей.
  2. Профессиональные. Отличаются долговечностью и применяются дизайнерами для создания подсветки.
  3. Низковольтные. Встречаются модели на 24 и 12 В. Применяются в низковольтном оборудовании.

Для создания рекламных конструкций лучше всего подойдут элементы небольшой толщины, имеющие яркие оттенки. Дизайн экстерьеров реализуют с помощью традиционного неона с круглым сечением. Устройства способны прослужить более 10 лет даже в самых сложных условиях.

Неон на 220 В характеризуется ровным свечением без мерцаний, гибкостью, повышенной надежностью защитного слоя. Элементы устойчивы к механическим воздействиям, чрезмерной запыленности и повышенной влажности.


Подсветка типа RGB

Отдельного рассмотрения заслуживает гибкий неон RGB. Особенностью такого освещения является возможность настраивать цвет в любой момент времени. Управление осуществляется при помощи контроллеров, которые могут быть встроены в цепь или иметь блок дистанционной подачи сигнала.

Элементы RGB активно применяют для подсветки зданий, парков, рекламных конструкций, интерьеров и автомобилей. С их помощью можно организовать удивительные сценические декорации, чем активно пользуются театры и концертные залы.

В отдельную группу выделяют белые гибкие шнуры. Они максимально просты по конструкции и могут использоваться для подсветки объектов. С их помощью можно легко подчеркнуть рельеф потолков, обозначить аварийное положение на дороге.

Модели, излучающие белый свет способны функционировать на протяжении долгого времени, практически не меняя своих характеристик.

Сколько стоит купить неоновый светильник в квартиру, студию или офис? и Как заказать?

Так как наша компания не магазин, а именно производитель — мы не продаём и не перепродаём готовые изделия, а осуществляем изготовление по вашим эскизам примерам и рисункам.

Стоимость скаладывается из размера и сложности рисунка, однако для понимания:

  1. Светильник из стекла на стену квартиры студии или офиса — начинается от 7 000 ₽

  2. Светильник из гибкого холодного неона переносной — от 5 000 ₽

Компания АЛЬФАМЕТРИКА производит неоновые светильники для дома и бизнеса уже более 15 лет, опыт наших специалистов позволяет изготавливать и устанавливать вывески, как из стеклянного неона так и гибкого холодного флекс неона. Так как наша компания является производителем мы готовы предоставлять оригинальные ценовые предложения без накруток, при этом давая на свои изделия адекватные сроки гарантии.

Чтобы сделать заказ такой лампы в квартиру, лофт студию или для бизнеса, можно написать на электронную почту [email protected] (приложив макет пример или рисунок от руки с указанием размера и цвета свечения) или сделать звонок в офис +74957738294, приехать на производство!

Ждём ваших звонков по телефону: +7 (495) 773-82-94

Использование холодного неона

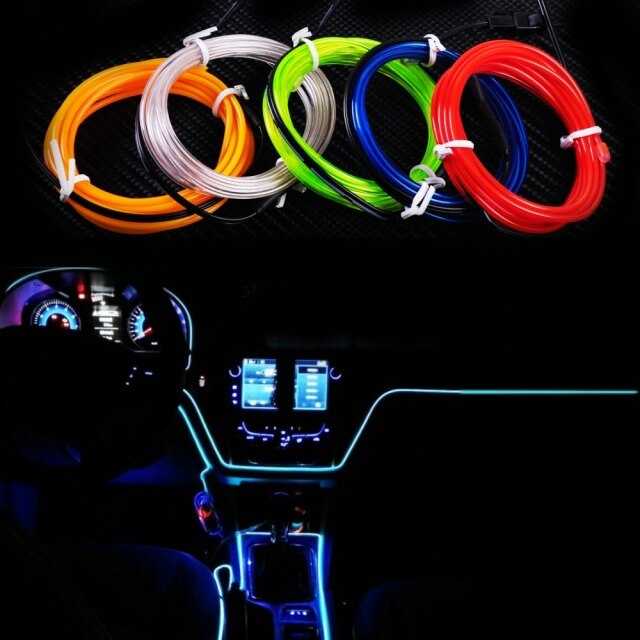

В настоящее время холодный неон используется в самых различных областях. Наиболее широкое применение он получил в сфере тюнинга автомобилей в качестве оригинального оформления и украшения салонов. Его используют как основной элемент при создании светящихся костюмов, для выступления артистов с танцевальными номерами.

Многие устанавливают холодную неоновую подсветку на свои велосипеды. Неоновая подсветка намного проще в установке по сравнению со светодиодными лентами и не требуют габаритных источников питания в виде аккумуляторных батарей.

Все более широкую популярность приобретает данный вид подсветки в дизайне интерьеров различных помещений. В основном неоновая подсветка используется в ресторанах и ночных клубах. Нередко холодный неон устанавливается в квартирах и частных домах при создании стиля хайтек. Из него делают навигаторы в темных и слабоосвещенных помещениях, подсвечивают ступеньки на лестничных маршах. Высокая яркость по сравнению со светоотражателями или светящейся краской, делает холодный неон незаменимым при обозначении дорожных работ.

Характеристики и виды неона.

Газоразрядные источники света.

Неоновая лампа работает, используя малый ток. Работает она от переменного и постоянного напряжения. В первом случае светится вся трубка, а во втором –участок при одном электроде.

 За счет малой инерционности возможно диммирование на основе механизма широтно-импульсной модуляции (ШИМ).

Срок службы долгий: около восьмидесяти тысяч часов. Он ограничивается свойствами колбы: потемнением от электродов и поглощением газа. Перегореть газоразрядная лампа не может в принципе.

Трубки различаются по диаметру: выпускаются 8, 10, 12, 15, 20-милиметровые лампы. Чем выше диаметр, тем длиннее источник света. Для восьмимиллиметровых неоновых трубок длина составляет от одного до семи метров. Для десятимиллиметровых: от 1,2 м до 8,2 метра. При диаметре в 12 мм длина разнится от полутора до десяти метров. Трубка окружностью 15 мм будет длиной от двух до 12,5 метров. А источник света диаметром 20 мм имеет длину от 2,5 до 20 метров.

При производстве изготавливаются трубки разных форм и размеров. Даже в виде букв самых замысловатых шрифтов. Их диаметр разнится от пяти миллиметров до двух сантиметров.

Для домашней подсветки выпускаются миниатюрные трубки: от 10 до 18 миллиметров. Это позволяет монтировать лампы в труднодоступные узкие места.

Неоновые лампы выпускают разных видов. Их называют неоновыми из-за схожего цвета, мягкости свечения.

Гибкий неон.

Они состоят из поливинилхлоридной (ПВХ) трубки и светодиодной гирлянды. В зависимости от типа ПВХ они будут матовыми или прозрачными. По типу светодиодов – одноцветными или многоцветными.

Гибкий неон.

Гибкий неон характеризуется постоянным светом. Для усложнения работы – получения мерцания и мигания – в электрическую цепь встраивают специальные контроллеры.

Преимущества гибкого неона перед трубками:

— механическая стойкость;

— водонепроницаемость;

— простота монтажа;

— декоративность;

— низкая цена.

Холодный неон.

Конструктивно отличается от обычного. Представляет собой гибкий медный провод, покрашенный особым люминофором. Поверх люминофора нанесен диэлектрический слой и намотаны тонкие контактные провода. Сверху конструкция защищается поливинилхлоридной оболочкой.

Устройство холодного неона.

Ток подается на центральный провод и на намотанные провода. При протекании электричества возникает магнитное поле, в котором начинает светиться люминофор. Свет очень мягкий, похож на свет газоразрядных ламп. В зависимости от состава люминофора возможны разные цвета. Такой провод очень гибкий, тонкий, светит непрерывно по всей длине и вокруг себя. Он красивый, водонепроницаемый, прочный.

Расцветки холодного неона.

Холодный неон работает при переменном напряжении в несколько сотен вольт частотой от 500 до 5500 Гц. Поэтому подключение к бытовой сети невозможно. Используют специальные  преобразующие инверторы. В зависимости от модели они могут работать от разных источников питания.

Неоновые индикаторные лампы.

Из-за низкого потребляемого тока служат для индикации включения сетевого нормального напряжения. По устройству представляют собой трехэлектродную (один анод и 2 катода: индикаторный и вспомогательный) газоразрядную лампу небольшого размера. Напряжение подается на индикаторный контакт — лампа ярко светит – в сети 220 В. На вспомогательный катод –  гаснет — нужно вмешательство человека.

Индикаторная лампа.

Индикаторные лампы просты в обслуживании, надежны, дешевы, долго работают.

Кратко о возможных вариантах коммутации

Электромонтажники пользуются различными приемами соединения проводников – от простейшей изолированной скрутки до обжима специальными гильзами.

Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.

Вопрос о выборе наиболее надежных способов соединения стал актуальным, когда увеличилась нагрузка на домашнюю сеть – появилось множество мощных приборов, соответственно, ужесточились требования к применению проводников и электроустановок.

Точки соединения проводов – наиболее уязвимые места в цепи. Если контакты подключены неправильно, со временем происходит перегрев и искрение, провода могут оплавиться, вспыхнуть и причинить вред человеку и имуществу

Факторы, влияющие на выбор способа:

  • суммарное сечение проводников;
  • тип и способ изоляции кабелей;
  • материал, из которого изготовлены провода;
  • назначение коммутационного узла;
  • внешние условия подключения;
  • степень подвижности соединения и пр.

Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных факторов. Многое зависит от его навыков пользоваться специальным инструментом (паяльником, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукой.

Однако профессионалы всегда имеют при себе монтажный комплект и используют способы, рекомендуемые нормами ГОСТ и ПУЭ.

Сегодня можно столкнуться с самыми разными вариантами соединения проводов:

Согласно ПУЭ 2.1.21, простая скрутка в принципе не должна использоваться для коммутации. Разрешены только сварка, пайка, опрессовка и различные виды зажимных устройств.

Для выполнения пайки или сварки не всегда под рукой есть специальное оборудование, особенно, если работы выполняет любитель. Поэтому целесообразно рассмотреть способы, которые являются одновременно надежными и доступными.

Проверка

Перед покупкой неоновых ламп или гибких лент нужно разобраться в том, как проверить их на работоспособность и исключить дефекты. Сначала нужно осмотреть визуально, затем — испытать под напряжением.

Гибкие материалы: Заколка для волос твистер:как пользоваться и делать прически своими руками, фото и видео инструкция

Достаточно подключить лампу к радиотрансляционной сети через низкочастотный трансформатор или воспользоваться сетью переменного тока. В крайнем случае – батарейки и силовой низкочастотный трансформатор помогут решить эту задачу.

Не будет лишним сравнить работоспособность и свечение проверяемой лампы с аналогичной (с идентичными параметрами)

Важно соблюдать последовательность подключения к цепи. Если светильник работает нормально, то ищите неисправность в блоке

Способы подключения низковольтной одноцветной ленты

Способ подсоединения ленты зависит от длины отрезка, а также от того, требуется ли управление лентой.

2.1. Один блок питания и отрезок до 5 метров (без управления)

Если запитывается источник света, имеющий длину до 5 м включительно (5 м – стандартная катушка), а управление яркостью свечения не требуется, то в схему входит один БП необходимой мощности.

При подсоединении нескольких участков меньшей длины допустимо последовательное соединение, но только в случае, если итоговый размер не превысит 5 м (конец одного отрезка в этом случае соединяется с началом второго). Превышать длину 5 м при последовательном соединении нельзя – из-за падения напряжения последующие участки будут иметь менее яркое свечение, к тому же из-за перегрева уже в скором времени перегорят токоведущие дорожки гибкой печатной платы.

2.2. Один блок управления и более 5 метров (без управления)

От одного БП можно запитать несколько отрезков, общая длина которых превышает 5 м (если мощности достаточно), но в этом случае реализуется только параллельная схема. Вход каждого из них запитывается непосредственно от БП.

2.3. Несколько блоков питания и более 5 метров ленты (без управления)

Мощности одного БП бывает недостаточно для нескольких источников света. Если приобретать более мощное устройство по каким-либо причинам нецелесообразно (например, из-за его громоздкости), то реализуется схема с двумя и более БП. Можно разместить их в одном месте (чаще всего в электрощите) с подведением проводов или расположить каждый из них рядом с подключаемым источником света.

2.4. Один блок питания и отрезок до 5 метров с управлением (диммером)

Чтобы появилась возможность регулировать яркость свечения, используют диммер. Напряжение с выхода БП поступает на клеммы INPUT диммера, и уже к его выходу подсоединяется начало светодиодной ленты.

2.5. Один или несколько блоков питания и более 5 метров с управлением (диммером)

В схему может входить как несколько БП, так и несколько диммеров (если мощность одного устройства меньше суммарной потребляемой мощности нескольких отрезков). При подключении каждого из источников света через «свой» диммер яркость свечения регулируется с помощью отдельных пультов.

Компенсировать недостаток мощности диммера можно и с помощью усилителя – в этом случае в дополнительных регулирующих устройствах необходимости не возникает. Усилитель и диммер присоединяются к БП – если блоков 2, то каждое из устройств запитывается от своего источника, если 1 – то организуется параллельное подключение. Сигнал от диммера поступает:

  • на усилитель и передается на светодиодный источник света;
  • напрямую на другой отрезок.

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3
Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4
Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5
При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6
При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

герметична друг от друга

герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Гибкий неон как с ним работать и как подключить?

ВНИМАНИЕ!
Перед монтажом проверьте, пожалуйста, работу гибкого неона. Поврежденные во время монтажа сегменты неона обмену и возврату не подлежат!

  • Монтаж гибкого неона должен выполняться только квалифицированным специалистом.

  • Перед монтажом или проведением любых работ с гибким неоном отключите электропитание.

  • Не включайте питание до завершения установки.

  • Строго соблюдайте требования приведенные ниже!

  • Гибкий неон должен транспортироваться и переноситься в смотанном виде.
  • Не разматывайте гибкий неон до его фиксации, чтобы не подвергать излишним механическим нагрузкам.
  • Разматывание производиться на ровной поверхности, непосредственно перед фиксацией на место установки.
  • Не допускайте трения о землю или другие поверхности.

Для безопасного использования гибкого неона соблюдайте следующие требования:

Если гибкий неон загрязнен или подвергался воздействию влаги, то монтаж и эксплуатацию можно осуществить только после очистки и проверки состояния гибкого неона по всей его длине.

Для подключения применяйте только специально разработанные кабели питания с коннекторами нашей марки. Соблюдайте полярность подключения.

Используйте только комплектующие, идущие в поставке с гибким неоном, или совместимые аксессуары, описанные в инструкции.

Для герметизации используйте только нейтральный герметик для ПВХ материалов.

Перед включением убедитесь, что все соединения герметичны  электрически изолированы.

Во избежания утечки тока или короткого замыкания, не допускайте загрязнения поверхности и мест соединения и подключения.

Убедитесь, что продукт устанавливается на жесткой и неподвижной поверхности.

Не накрывайте гибкий неон, не используйте в закрытых пространствах, не располагайте отрезки неона вплотную друг к другу, обеспечьте свободную циркуляцию воздуха.

Не подвешивайте и не закрепляйте что-либо на неоне.

ВНИМАНИЕ!

Не включайте гибкий неон в катушке на время более 1 минуты. Это приведет к перегреву гибкого неона и изменению его параметров и преждевременному отказу.

На фото показано как крепить гибкий неон

Монтаж гибкого неона

1. Отмерьте и отрежьте гибкий неон требуемой длины. Разрезать неон можно только в обозначенных местах, кратно шагу резки.

2. Со стороны, где не будет подаваться питание, нанесите на торец гибкого неона герметик. Нанесите достаточное количество герметика на внутреннюю поверхность заглушки и наденьте заглушку на неон.

3. Со стороны подачи питания, вставьте штыревой коннектор острой стороной в проводники на срезе гибкого неона. Нанесите на торец гибкого неона и во внутрь коннектора достаточное количество герметика и наденьте коннектор кабеля питания на неон. Следите за тем, чтобы штыри попали в гнезда коннектора. Подождите до полной полимеризации герметика.

4. Закрепите держатели или фиксирующий профиль в месте установки при помощи винтов или шурупов. Зафиксируйте неон в держателях.

5. Проверьте правильность и надежность всех выполненных соединений, убедитесь что соединения герметичны и электрически изолированы.

6. Включите питание и проверьте работу гибкого неона.

Какие бывают выключатели с индикацией включения

Подсветка в электрических выключателях представляет собой неоновую лампочку или светодиод. Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно

Это важно учесть при выборе электрического выключателя

Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.

Где берут неон

Первая неонка была изготовлена в 1910 году Жоржем Клодом, но для своего изобретения он использовал наработки Мориса Траверса и Уильяма Рамзая — английских химиков, получивших неон путем исключения его из воздуха в качестве побочного продукта. В атмосферном воздухе максимальная концентрация Ne достигает 0,00182%. Это очень мало в масштабах планеты, но достаточно для его добычи в промышленных объемах.

Способ получения неона заключается в сжижении всех тяжелых компонентов воздуха, вследствие чего образуется остаточный несжиженый компонент — гелий-неоновая смесь. Для разделения гелия и неона применяются три способа:

  • адсорбция неона охлажденным активированным углем;
  • вымораживание жидким водородом;
  • двукратная ректификация в конденсаторе-испарителе;
  • холодная ректификация сжатой смеси.

Именно последняя технология позволяет получать газ 99,9% чистоты в промышленных масштабах.

Достоинства и недостатки

Эксплуатация неоновых ламп дает несколько преимуществ и недостатков. Из преимуществ выделим следующие:

  • отсутствие контрастных теней;
  • многочисленные оттенки;
  • с помощью контроллеров можно изменить интенсивность светового потока и цвет;
  • срок эксплуатации качественных изделий достигает 20 лет;
  • лампы безопасны, поскольку при включенном свете происходит незначительный нагрев стеклянной трубки, до 50 0C;
  • разнообразие форм трубок — от прямых до изогнутых;
  • изготовление оригинальных конструкций для украшения интерьера;
  • простота монтажа — возможность установки в труднодоступных зонах;
  • яркое, но мягкое свечение, не раздражающее зрения;
  • бесшумность.

Наряду с преимуществами, существует и несколько недостатков:

  • по сравнению с обычными лампами неоновые характеризуются меньшей мощностью (существенно уступают светодиодным светильникам) — обычно трубка дает около 10 Вт на 1 кв. м;
  • смесь, которой наполняется стеклянная трубка, может содержать опасные вещества — поэтому, несмотря на простоту монтажа, в некоторых случаях нужен профессиональный подход;
  • вышедшие из строя неоновые трубки требуют специальной утилизации;
  • трубки изготавливаются из хрупкого стекла — при разрушении хотя бы одной могут пострадать соседние;
  • неверная установка делает приборы небезопасными, а нарушение герметичности приводит к образованию дугового разряда;
  • из-за низкой мощности нельзя использовать для помещений в качестве основного осветительного прибора, только как украшение.

Дуговой разряд образуется в газе и характеризуется высокой плотностью тока и падением напряжения.

Коннектор не закрывается

Нередко попадается такая лента, где светодиод расположен очень близко к медным площадкам. И при помещении в зажим, он будет мешать плотному закрытию крышки. Что делать?

1 of 2

Как вариант можно отрезать полоску подсветки не по месту заводского реза, а таким образом, чтобы оставить на одной стороне сразу два контакта.

Конечно, второй кусок светодиодной ленты от этого проиграет. Фактически вы должны будете выкинуть один модуль минимум из 3-х диодов, но как исключение такой способ имеет право на жизнь.

Рассмотренные выше коннекторы выпускаются для различного вида соединений. Вот основные виды из них (название, характеристики, размеры):

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
