Как заземлить ванну в квартире: пошаговая инструкция

Для чего нужно заземление ванны в квартире?

Электрический ток хоть и приносит массу пользы, но чрезвычайно опасен для жизни. Поражение электричеством может вызвать не только болевые и неприятные ощущения, но паралич дыхательных путей, ожоги, фибрилляцию желудочков сердца и, в конечном итоге – смерть человека. Санузел – особо опасное место с точки зрения электричества. Повышенная влажность, большое количество воды и высокая температура снижают сопротивление тела и улучшают условия для прохождения тока.

Напряжение на ванной и корпусах приборов может появиться из-за повреждения изоляции проводов или неправильного подключения электроприборов, например при их занулении.

Важно:

При повреждении изоляции проводов если он касается электрических деталей, то может образоваться контакт между фазой и деталью и часть напряжения окажется на ней (или полностью). Аналогичная ситуация происходит если изолятор в ТЭНе повреждается и спирать начинает «пробивать» на корпус, тогда и корпус прибора в котором он установлен тоже окажется под напряжением. Чтобы уровнять все потенциалы и снять их опасные значение нужен заземлитель. Тогда «опасное» электричество стекает в землю, и вы находитесь в безопасности.

Более того дифавтомат или УЗО определят разницу протекающих токов между фазой и нулем, сразу же заметят, что часть тока куда-то ушла и моментально отключит электричество и вы избежите удара током.

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

1. В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
2. УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
3. Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
4. Клеммы.
5. Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

https://youtube.com/watch?v=pOCeEs1Krxk

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

• гаечный ключ;
• отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
• сверло по металлу;
• тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
• сварочный аппарат (если есть необходимость);
• средства защиты;
• фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

https://youtube.com/watch?v=fYWA5cUkbuQ

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным. Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой

Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

Как заземлить ванну?

Схема подключения заземления в ванной

В былые времена заземление в ванной комнате делали самым примитивным способом: протягивали проводник от ванны к водопроводному стояку. Сегодня вся система водоснабжения изготавливается из полипропиленовых (пластиковых) труб, поэтому данный вариант совершенно бессмысленен. От ванной должно проходить особое соединение с заземляющей шиной, которая располагается на щите-распределителе. Как сделать заземление в ванной правильно? Все зависит от материала сантехнического изделия.

Заземление ванны старого образца

Ванны, изготавливаемые в советский период, все еще встречаются во многих квартирах. Однако, как заземлить стальную ванну, произведенную в эти года, и стоит ли это делать, знают не все. Каждое сантехническое изделие старого образца имеет примерно одинаковую конструкцию. Поэтому заземление их производится по стандартной для них схеме.

В ножку ванны продевается заземляющая перемычка. Если ножка цельная, то предварительно в ней просверливается сквозное отверстие. Затем для перемычки делается закреп с помощью гайки и болта. В качестве заземляющей части используется многожильный провод, другая часть которого примыкает к распределителю на стене, установленного вне ванной комнаты. Так же для наглядности процесса, о том, как сделать заземление ванны можно узнать, обратившись к видео материалу:

Заземление чугунной ванны

Заземление чугунной или металлической ванны

Нужно ли заземлять чугунную ванну? Ответ очевиден – нужно. Чугун — это металл, следовательно, он так же, как и любой другой из материалов данной категории, является прекрасным проводником электрического заряда. И в один прекрасный момент данное свойство может привести к очень неприятной проблеме: «вода в ванной бьется током».

Вся современная сантехника из чугуна уже имеет специальное приспособление (лепесток) для подсоединения заземляющего провода. Крепление его изначально предусматривает применение болта и гайки. В дальнейшем заземление чугунной ванны происходит по стандартной вышеописанной схеме.

Заземление акриловой ванны

Точка заземления акриловой ванны

Акриловая ванна является последним новшеством современной сантехнической индустрии. Ценность материала лежит в довольно легком весе и низкой себестоимости (если сравнивать с изделиями из других материалов). Акрил не является металлом и не проводит электроток. Однако, ввиду пластичности материала, и во избежание деформации формы ванны, ее устанавливают в специальный каркас, выполненный из металла.

Нужно ли заземлять акриловую ванну? Акрил, как и любой синтетический материал, является диэлектриком и может вырабатывать статистическое электричество. Площадь чаши вполне способна накопить большое количество электрозаряда и привести к появлению такой серьезной проблемы, как «вода в ванной бьет током», способного навредить здоровью человека. Поэтому заземление акриловой ванны производится в обязательном порядке путем крепления жесткого многожильного кабеля к металлической каркасной раме.

Как сделать заземление ванны?

Специальная защита ванны позволяет предотвратить непредвиденную ситуацию и обезопасить человека. Если возникнет заряд, система заберет ток и уведет в землю. Рассмотрим, как выполняются работы для разных моделей ванны.

Заземление старой ванны

Конструкция старого сантехнического оборудования, как правило, не включает в себя специальный заземляющий лепесток. Однако такая ситуация не представляет никакой сложности. Отверстие легко сделать самостоятельно.

Для создания защиты достаточно просверлить отверстие, используя дрель и сверло по металлу. Располагать его нужно в ножке чаши или на ее крыльях. Далее с помощью шайбы, болта и гайки прижимается заземляющая перемычка, к которой впоследствии прикручивают многожильный кабель.

Затем провод соединяется с распределителем, закрепленным на любой удобной поверхности — в этом качестве обычно служит стена в сухом помещении.

Важно! Все заземляющие провода подсоединяют к одному распределителю и подключают к общей заземляющей шине. Это требование необходимо выполнять, чтобы предотвратить негативное влияние блуждающих токов

Заземление чугунной и стальной ванны

Новые чугунные ванны, то есть модели последних лет, уже имеют заземляющий лепесток. Как правило, он располагается в нижней части чаши. Это специальное ушко, имеющее отверстие, сделанное производителем, через которое подсоединяется заземляющий провод. Для создания заземления чугунной ванны оголите фрагмент кабеля, который нужно затем зажать между шайбами. Для закрепления применяют болт и гайку.

Если вы не обнаружили заземляющего лепестка, придется потрудиться. Отверстие для защитной системы, как правило, располагают на ножке ванны или на участке ее прикрепления к корпусу. Второй вариант предпочтительнее в силу большей надежности контакта. Существует и вариант создания ушка на крыльях чаши. Действовать нужно так, как при создании защитной системы для чаши старого образца.

Заземление стальной ванны осуществляется аналогично: прикрепление кабеля к имеющемуся лепестку. При его отсутствии проделываем отверстие. Рекомендуется немного счистить эмаль, пока не достигнете металла. Так получится обеспечить полноценное заземление.

Заземление акриловой ванны

Ванны из акрила требуют заземления. Создание системы защиты набирает актуальность, когда в конструкции используется металл, служащий основой каркаса, на который устанавливается чаша. В большинстве своем в таких моделях есть ушко на раме, служащее для подключения провода.

Некоторые модели ванны не имеют специальных перемычек для устройства защиты. Если у вас именно такая чаша, не отчаивайтесь. Отверстие можно сделать, используя дрель. Действуйте, как в случае с советской ванной.

При создании заземления акриловой ванны обязательной считается процедура, которая заключается в удалении внешнего покрытия. Помните, что краска — диэлектрик.

Заземление гидромассажной ванны

Для джакузи нужно создавать защитную систему, так как ее работа невозможна без электросети, что несет угрозу проживающим в доме и их гостям. При этом для подключения необходимо использовать розетку, имеющую заземление.

Для создания защитной системы выбирают розетку, в которой предусмотрена «шторка», что защищает изделие от брызг воды, образующихся во время банных процедур с гидромассажем. В изделиях имеется третий штекер, выступающий заземляющим. Чтобы подключить сантехническое устройство, применяют провода с двухслойной изоляцией и гофрированную трубку.

Согласно правилам электробезопасности, заземляющую розетку нужно располагать на высоте не меньше 30 см и на некотором удалении от ванны — от 50 см.

Категорически запрещено проводить заземление гидромассажной ванны через водопровод.

При возникновении любых проблем с подключением устройства, если защитная система неисправна, нельзя пользоваться ванной до устранения всех неполадок. В идеале следует доверить работу электрику, чтобы исключить вероятность ошибки.

Важно! Запрещено проводить работы, если гидромассажная ванна включёна в сеть. После заземления ванны проложите заземляющий провод до коробки уравнивания потенциалов

Последнюю принято устанавливать на сухой стене. Для его присоединения используют специальные клеммы. Далее КПУ соединяют с шиной заземления, расположенной в электрощитке, с использованием медного провода

После заземления ванны проложите заземляющий провод до коробки уравнивания потенциалов. Последнюю принято устанавливать на сухой стене. Для его присоединения используют специальные клеммы. Далее КПУ соединяют с шиной заземления, расположенной в электрощитке, с использованием медного провода.

Качественное заземление ванны в квартире с пластиковыми трубами: особенности

В случае, когда один сосед выполняет заземление на металлическую трубу, а второй свой участок трубы заменяет на пластик, при замыкании это очень опасно.

Необходимо помнить о том, что нельзя проводить заземление последовательно, каждый участок нужно подключать отдельно.

Заземление нельзя проводить последовательно, каждый участок необходимо подключать отдельно

Подытожить необходимо так:

1. Современная сантехника имеет отверстие, через которое осуществляется заземление проводником. Если отверстия нет, его можно самостоятельно проделать в задней части прибора.
2. Гидромассажные ванны последних моделей оснащаются специальным кабелем, который имеет 3 штыря. При подключении к сети, один из контуров автоматически выполняет функцию заземления.
3. Трубы заземляются проводниками, присоединенными хомутами.
4. Все современные электроприборы имеют зажим на корпусе для установки провода заземления.

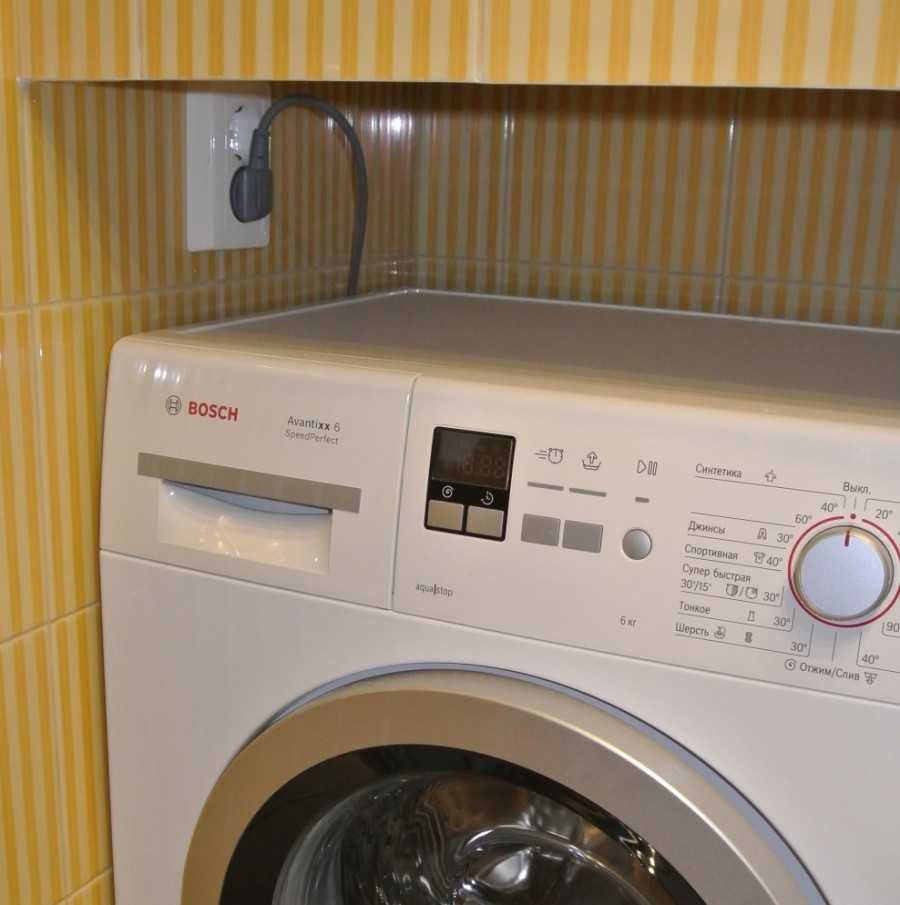

5. У стиральной машины заземление осуществляется с помощью системы выравнивания потенциалов.

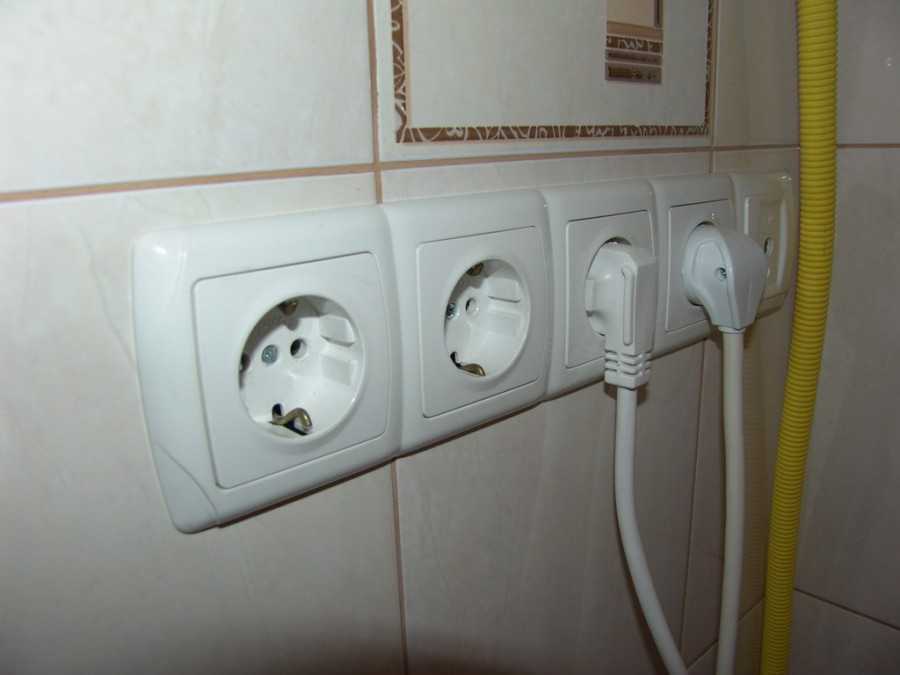

Место установки

Чаще всего решают, как подключить розетку в ванной своими руками, в тех случаях, когда надо поставить в помещении стиральную машину. Ту есть свои особенности.

Монтировать около душа или умывальника – это не самое приемлемое решение. Может всегда произойти короткое замыкание. Всегда нужно разделять всё помещение на несколько квадратов по шкале электробезопасности.

Нулевой уровень – близость к источникам брызг максимальная. Третий уровень – на участке от 3 метров до источника влаги, именно он и считается наиболее приемлемым.

В интернете полно схем подключения розеток в ванной комнате. Главное, позаботиться о том, чтобы никак не мешал конденсат, который появляется на стенах из-за специфических условий повышенной влажности.

Всех сильнее страдает стена, которая является смежной с лестничной клеткой. Причем сырости больше на участках ближе к напольным покрытиям. Высота должна достигать порядка 1.5 метров, если хотите ставить на перегородках внутри.

Разновидности ванн и особенности их заземления

Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину .

Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.

1. Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.

Заземление чугунной ванны фото

Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла. Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!

Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

Заземление ванны джакузи фото

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.

Джакузи нужно заземлять отдельным мощным кабелем, один конец которого подсоединяется непосредственно к самому сантехническому прибору, а второй к вводу заземления в дом (обычно он располагается до распределительного щитка).

Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.

Заземление ванн разных видов

Как заземлять ванны старых моделей:

Для заземления ванны старого образца следует в ножке сделать отверстие и пропустить провода.

Если ванна старого образца, то для ее заземления следует в любой ножке просверлить отверстие, через которую можно будет пропустить многожильный провод. Посредством гайки, шайбы и болта необходимо закрепить на ножке ванны заземляющую перемычку или, в качестве альтернативы, многожильный провод.

С другой стороны заземляющая перемычка прикрепляется к специальному распределителю. К этому же распределителю следует подключить и провода от других металлических и электрических приборов, находящихся в квартире. Электрический распределитель можно закрепить на любой удобной стене, но, желательно, не в ванной комнате. От распределителя требуется сделать обязательный вывод на общий заземляющий щиток, который чаще всего расположен в подъезде.

Как заземлять чугунную ванну:

Чугунные ванны с завода уже идут с устройством для заземления – лепестком.

Чугунные ванны, как и ванны из других металлов, уже выпускаются со специальным устройством для заземления, которое называется лепестком. К этому лепестку с помощью гайки, шайбы и болта требуется подсоединить оголенный участок многожильного заземляющего провода.

Если ванная комната оборудована душем с устройством моментального подогрева воды или электрическим водонагревателем, которые имеют достаточно большую мощность, то в этом случае однозначно требуется надежное заземление. Заземляющая перемычка проводится в виде соединения всех металлических частей с заземленными трубами.

Как заземлять акриловую ванну:

Особой популярностью среди потребителей пользуются ванны, сделанные из акрила, потому что они сравнительно недороги, отличаются небольшим весом и удобны в использовании. Хотя акрил не относится к металлам, а значит, не является и проводником электрического тока, но заземление акриловой ванны во время ее установки просто необходимо. Зачем же тогда заземлять акриловую ванну?

Заземляющее устройство крепится к металлической основе акриловой ванны.

Прежде всего, ванны из акрила выпускаются как литые, так и экструдированные. Именно экструдированные акриловые ванны плохо держат форму и поэтому всегда комплектуются металлической основой, которой требуется обязательное заземление.

Также акрил, как диэлектрик, способен создавать некое статическое электричество. И если в ванну из этого материала набрать воду, то в зависимости от площади самой емкости накопится соответствующий электрический заряд. Поэтому заземляющее устройство крепится непосредственно к металлической основе акриловой ванны.

Как заземлять гидромассажную ванну:

В последнее время популярностью пользуются гидромассажные ванны, работа которых основана на использовании электрического тока. Гидромассажная система такой ванны подключается к сети с нормальным напряжением 220В и частотой 50 Гц.

Ввиду того, что гидромассажная ванна работает от электричества, заземление является особо актуальным вопросом.

Для такого оборудования, прежде чем заземлять, нужно оборудовать отдельную заземленную розетку, которая оснащена отдельным штекером и проводом с двумя изоляционными слоями. Данный штекер и является непосредственным устройством заземления. Благодаря этому вода не попадает на поверхность розетки и короткое замыкание не может произойти, поэтому розетку еще часто называют влагозащитной.

Влагозащитную розетку, прежде чем заземлять, лучше всего устанавливать на стене. При этом высота ее расположения от уровня пола должна составлять не менее 30 см и от наружного борта гидромассажной ванны – не менее 50 см. Такие меры безопасности соблюдаются для исключения возможного попадания воды в розетку. Подводка выполняется отдельным проводом с двойным изоляционным слоем.

При , а также стиральной машины и электрического водонагревателя, обязательно требуется специальный автомат на 16А, регулирующий напряжение электричества. Такой автомат рекомендуется устанавливать в прихожей или в другом помещении, но никак не в ванной комнате.

Категорически запрещается использовать в быту гидромассажную ванну, розетка которой не имеет специального заземляющего контакта. Нельзя заземлять ванну посредством водопроводного, канализационного или отопительного оборудования. Запрещается проводить техническое обслуживание при работающей гидромассажной ванне и пользоваться ею при неисправном заземлении или поврежденном электрошнуре.

Как выполнить заземление ванны?

Обеспечение заземления — это вопрос, касающийся электробезопасности проживающих в жилом помещении людей. Поэтому решение проблемы, как заземлить ванну, является основополагающим.

В первую очередь необходимо убедиться, что на входном щите имеется общая шина заземления или для конкретного дома оборудован контур заземления. При отсутствии выполняются работы по их оборудованию.

Алгоритм действий:

• определение места подключения и пути прокладки кабеля заземления;
• выбор места для обустройства КУП;
• определение места подключения кабеля к ванной;
• прокладку кабеля и его подключение к общей шине заземления;
• проверку работоспособности системы.

КУП необходимо оборудовать на сухой отдаленной от ванны стене. Для удобства работы ванную нужно перевернуть и осмотреть. На днище или боковой стенке должно быть оборудованное изготовителем место. Как правило, это прикрученная или приваренная к корпусу металлическая пластина. Если такого места нет, то его следует оборудовать. Просверлить небольшое отверстие в металлической части корпуса. Соединить место крепления провода заземления с зажимом КУП. Кабелем соединить коробку с общей шиной заземления входного электрощита.
