Какой диф автомат нужно ставить в квартиру?

Чем УЗО отличается от дифавтомата?

Для начала давайте уясним, что в подобном вопросе не совсем корректно понятие “лучше”, так как оба устройства обладают идентичным функционалом (в случае когда УЗО функционирует вместе с автоматом). Это все равно что сравнивать между собой ленью и зимнюю резину для машин и спорить что же лучше. Оба устройства нужны для одних целей, однако в различных условиях.

Поэтому для начала стоит определиться с вашим условиями (мало денег, проблемы с подключением, маленький щиток и т.д) и сравнить все параметры подбора. После этого нужно одними критериями пренебречь, а остальным отдать приоритетное предпочтение.

Прежде всего стоит решить, для чего вы решили поставить дифавтомат или УЗО. Если устройство нужно для защиты одной линии или единичного пользователя, то вам должен подойти дифавтомат.

Что занимает больше пространства в щите?

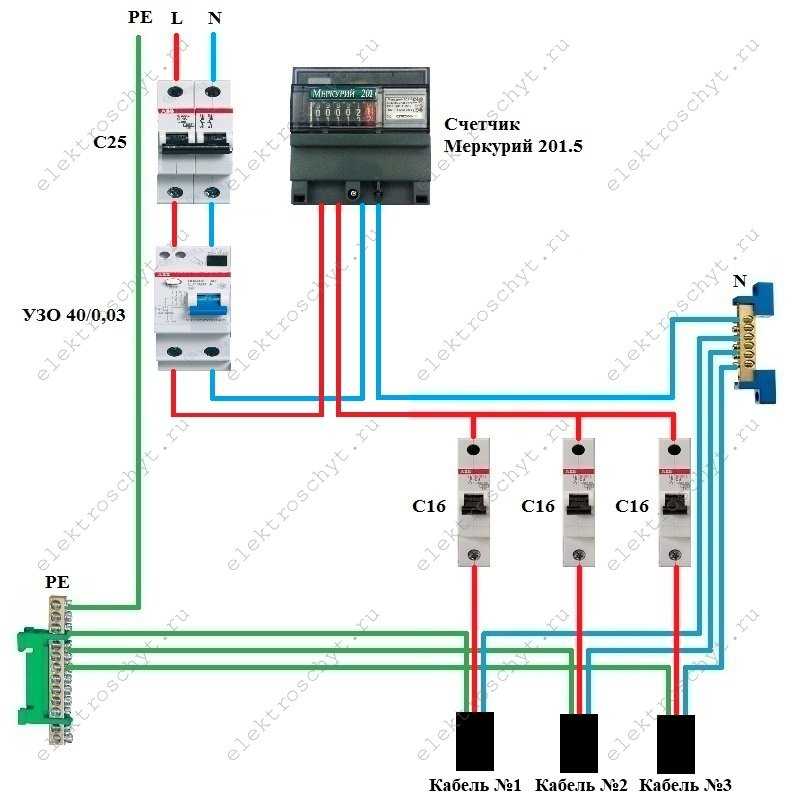

Предположим, что в вашей квартире есть маленький распределительный щиток, который и так плотно забит, вся электропроводка разделена по группам, а каждой группы идет питание от собственного автомата (аппарата защиты). Появилась необходимость дополнительно добавить сюда еще несколько устройств. Как это оптимально проделать? Естественно, всегда можно поставить более просторный щиток, однако мало кто хочет это делать после завершения ремонта. Словом, в вашем щитке придется только “манипулировать” модульными устройствами.

Мы все, как правило, знаем, что в УЗО отсутствует встроенная защита от сверхтоков, а значит его дополнительно нужно защищать автоматами, поэтому для каждого подобного устройства понадобится установка автоматического выключателя. Теперь давайте подумаем, сколько же занимает места в вашем щитке такой дуэт: для автомата 1 модуль-место, а для УЗО понадобится 2 модуль-места. В итоге получается, что если для защиты пользоваться УЗО, то будет в щитке заниматься минимум 3 модуль-места.

Если использовать дифавтомат вместо УЗО, то пространства в щитке несколько экономится, ведь под такое устройство нужно только 2 модуль-места. После этого можно посмотреть, сколько планируется отходящих линий и сколько при этом возможно поставить в щиток модулей. К примеру, существует 3 группы розеток: ванная, кухня и спальня. На каждую группу для питания ставим УЗО 25 (А), 30 (мА) и С16(А). Под это все понадобится 9 модуль-мест. В случае, когда под каждую группу поставить АВДТ дифавтомат под С16(А), 30(мА), будет заниматься только 6 модулей.

Однако, прогресс не замер на месте и сейчас в свободной продаже уже есть одномодульные дифавтоматы. По своему назначению и функционалу они подобны стандартному АВДТ, то есть совмещают в себе автомат и УЗО, однако они размещаются уже в 1 модуль-местном корпусе. В распределительных щитках поэтому возможно теперь установить гораздо больше АВДТ, чем до этого.

Отличие по внешнему виду УЗО от дифференциального автомата

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. Об этом мы поговорим чуть ниже. А еще проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот. Это хорошо видно на приведенной фотографии.

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

  • сколько УЗО следует установить;
  • где они должны находиться в схеме;
  • как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Конструктивное исполнение

Принципиальная схема конструктивной реализации любых устройств электрозащиты, обладает множеством общих свойств, а основная разница представлена наличием некоторых элементов, определяющих функциональность.

Конструкция устройства защитного отключения имеет три основные части:

  1. модуль, используемый для анализа токовых величин, проходящих через фазный провод и возвращающихся посредством нулевого проводника;
  2. исполнительное реле, срабатывающее в случае выявления расхождений в токовых значениях на входной и выходной части потребителей;
  3. тестовый элемент, проверяющий работоспособность используемого прибора.

Внутреннее устройство УЗО

Стандартными трехфазными аппаратами контролируется равенство, представленное суммой токовых параметров на каждой фазе и токовыми величинами, которые протекают внутри нейтрального проводника.

В конструкции дифавтомата, кроме аналогичных с традиционными устройствами защиты сети элементов, предусматривается наличие расцепителей, которые реагируют на температурные изменения и электромагнитное поле.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

  • по надписям на лицевой панели;
  • маркировке;
  • функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Характеристики

Несомненно, традиционное УЗО, дополненное автоматом, относится к категории проверенных временем, но малоэффективных защитных приборов.

Дифференциальный автомат является устройством универсальным, поэтому при его срабатывании невозможно определиться с причинами отключения (утечка, короткое замыкание, перегрузка).

Однако, неоспоримым плюсом такого изделия, является удобство проведения самостоятельных монтажных работ, меньшее количество соединений и высокая надежность схемы.

Согласно характеристикам, дифавтоматы обладают одновременно несколькими степенями защиты, включая короткое замыкание, перегрузки и поражение током, что делает такие приборы наиболее востребованными для установки в электросетях.

Где и сколько установить

Для квартиры допускается установка одного дифференциального автомата в щиток, сразу после счетчика потребленной электроэнергии. После дифавтомата необходимо установить автоматические выключатели в количестве, необходимом для защиты всех групп потребителей.

Очевидно, что номинальный ток дифавтомата должен быть больше суммы аналогичных параметров автоматов, иначе возможно повреждение устройства при возникновении пиковой нагрузки.

Эта схема, являющаяся самой простой, не позволит быстро определить, на каком участке проводки произошла утечка тока, если дифференциальный автомат вдруг сработает.

При большом количестве электроприборов, в многокомнатных квартирах, рекомендуется применять несколько дифов (дифференциальных автоматов).

Устанавливать их необходимо, в этом случае по селективности. После счетчика устанавливается основной дифавтомат. Его дифференциальный ток должен быть не менее 100 миллиампер, чтобы исключить срабатывание одновременно с последующими дифавтоматами.

После основного, на каждом ответвлении электропроводки, монтируются устройства с дифференциальным током не более 30 миллиампер. Основной дифавтомат должен предусматривать работу в селективном режиме. Для обозначения такой возможности на устройства защиты наносится маркировка в виде буквы S.

Плюсы и минусы дифавтомата

К положительным качествам дифференцированного автомата относят:

Подключение дифавтомата предусматривает присоединение на вводе нулевого и фазного проводников. Вследствие этого монтаж данного приспособления содержит меньшее количество соединений, что делает такой монтаж более проще и надежнее по сравнению с УЗО.

Дифференциальный автомат

Минусами данного механизма являются:

При отключении дифференциального автомата точную причину распознать непросто. Для этого потребуется какое-то количество времени. По этой причине предпочтение отдают УЗО. Ремонтируя дифавтомат необходимо полностью заменить защитное устройство, что является более трудоемким и затратным процессом.

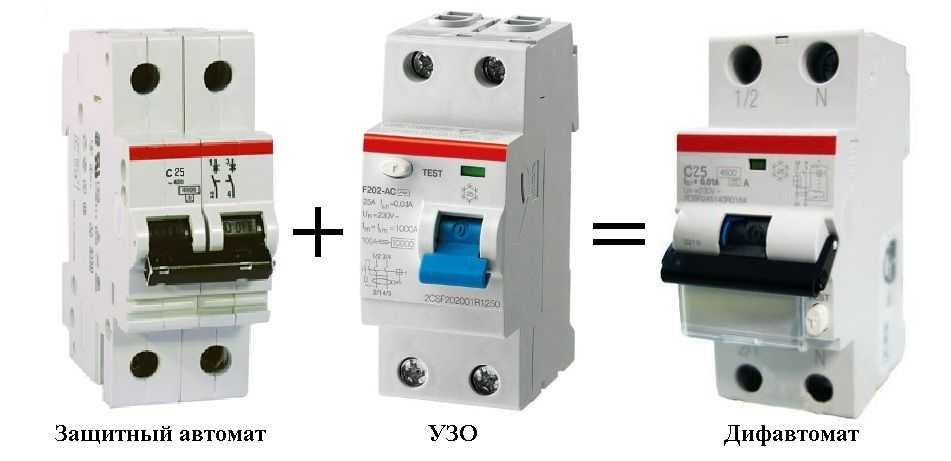

Дифавтомат включает в себя два защитных механизма – УЗО и автома. УЗО, в свою очередь, подразделяется на две группы, которые отличаются между собой принципом действия. Поэтому выбирая дифавтомат следует это учитывать,что в нем могут заключаться также разные виды УЗО (как электронный, так и электромеханический).

Выбор автоматов,УЗО и сечения провода- быстро и точно!

Здравствуйте уважаемые читатели моего сайта!

На этот раз я покажу как можно очень быстро и точно выбрать автоматический выключатель, УЗО (устройство защитного отключения) и необходимое сечение провода при ремонте или монтаже электропроводки.

И поможет нам в этом отличная прога под названием “Электрик”.

Я уже неоднократно рассказывал как пользоваться этой программой, читайте:

“Программа Электрик. Потеря напряжения. Куда теряется электричество в проводах?”

“Сколько денег надо на электропроводку?”

“Не знаете как выбрать автомат?Воспользуйтесь программой Электрик!”

Итак, как же нам поможет “Электрик”? Смотрим.

Открываем программу и внизу нажимаем кнопку “Квартира”.

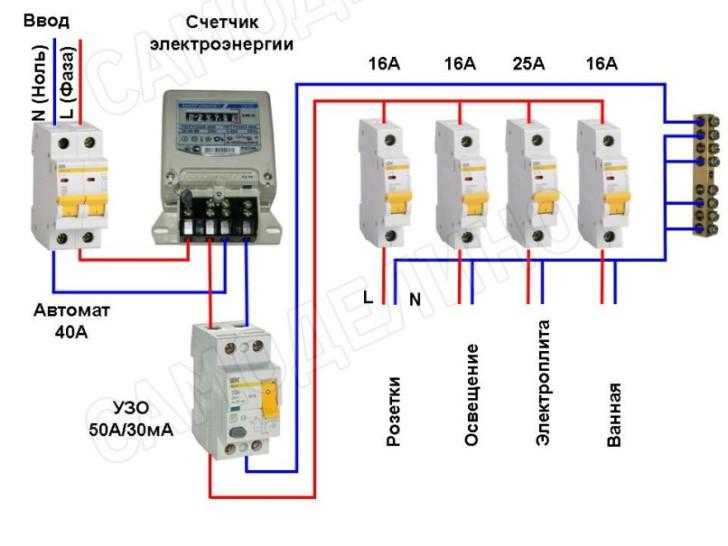

В открывшемся окне вы увидите готовый вариант однолинейной схемы электропроводки в доме. Кто не знает что это такое и с чем все это едят- не пугайтесь, ничего сложного нет!)))

Обратите внимание

Здесь указываем что материал электропроводки у нас- медь, тип проводника- кабель и количество жил- трехжильный. По выбору схемы чуть позже.

Ввод в дом показан в верхней части схемы, то есть направление мощности- сверху вниз. Вводной кабель- трехжильный, две жилы кабеля подключаются на автоматический выключатель АВ (первый если считать сверху вниз).

Два штриха на кабеле означают две жилы. Это фаза (L) и ноль (N), а жила заземления (PE) показана правее.

С вводного автомата фаза и ноль идут на электросчетчик Wh.

А далее электропроводка “разбивается” на несколько групп.

Программа “Электрик” предлагает насколько вариантов однолинейных схем- 4 варианта. Отличаются они именно количеством и составом групп. Вот например я показал различие между Схемой №1 и Схемой №2:

Вот они- все 4 варианта схем:

Далее после выбора схемы надо указать в соответствующем поле  мощность подключенных электроприборов и их коэффициэнт мощности.

Это можно помотреть или в паспорте на электроприбор или на его корпусе. Может в этом нам помочь и программа “Электрик”.

Для этого нажмите “Выбрать мощность” и в открывшемся окне кликните один раз на нужном электроприборе. Можно выбрать несколько приборов, программа автоматически суммирует мощность.

Важно

После того как вы выбрали в этом окне электроприборы, окно НЕ закрывайте! А кликните левой мышкой один раз в ту клеточку мощности, которую вы искали:

Аналогичным способом заполните все клеточки мощности

С параметрами косинуса фи я предлагаю не заморачиваться, это не очень важно, можете указать во всех клетках значение 0,9

Если внимательно смотреть то увидите что на заднем плане в основном окне программы так же указывается общая мощность указанных электрических цепей:

После того как все поля заполнены, нажимаем на кнопку “Расчет” и программа начинает делать подбор номиналов автоматических выключателей. УЗО и сечение провода.

Через пару секунд- все готово!

Вот таким образом программа “Электрик” может помочь в выборе автоматов. узо и сечения провода для электропроводки.

Как видите- для той мощности что я указал на однолинейной схеме с такими мощными электроприборами как электроплита в 6кВт да еще на кухню с сантехническим оборудованием выделил 8,5кВт- требуется вводной кабель 25 кв.мм по меди и 100 амперный вводной автомат.

Конечно в реальности такого нет, на квартиру энергоснабжающая организация никогда не разрешит использовать такую мощность с тОком в 100 ампер да еще по одной фазе…

Но тут еще следует учесть что это МАКСИМАЛЬНО возможная мощность если включить разом ВСЕ электроприборы, в реальности такого конечно никто не делает)))

Совет

Поэтому в приведенном мной примере я бы установил на ввод автомат на 40 ампер, автомат АВ-цепь сантех. оборудования заменил бы на 20А, остальное оставил как есть.

А как бы вы поступили?

На правах рекламы:

Если вас интересует ремонт или изготовление рукавов высокого давления, то все это можно заказать в специализированном сервисном центре где можно сделать грамотный ремонт шлангов.

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой видеоканал на Ютубе!

Зачем менять дифавтомат

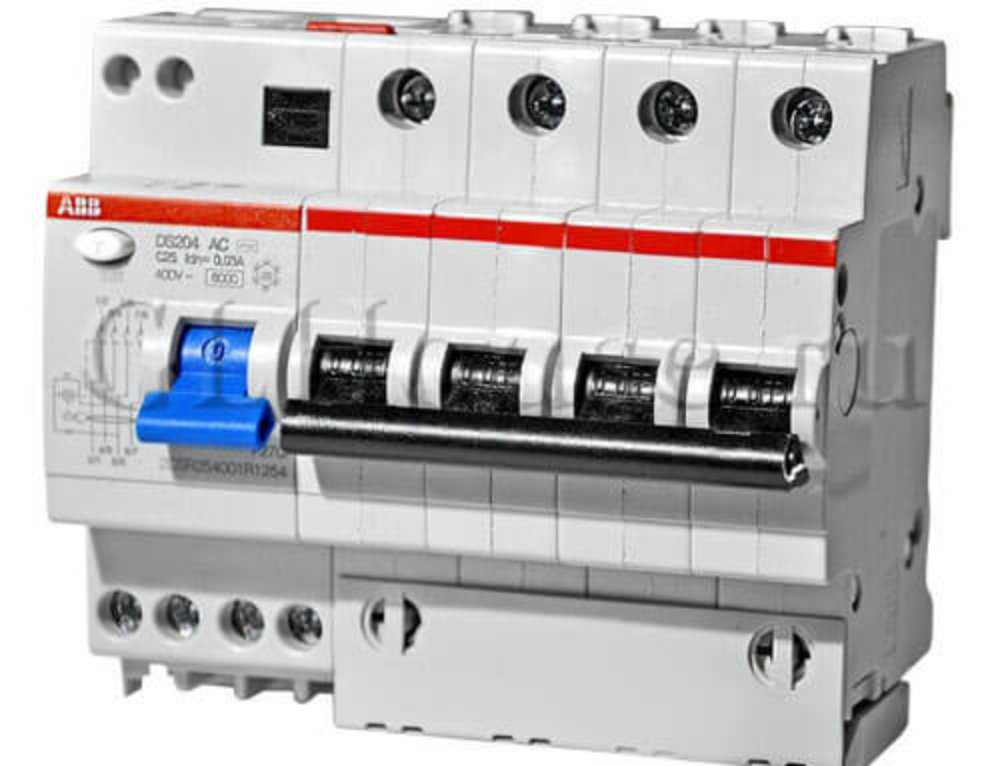

Трехполюсный дифавтомат

Электрические приборы должны иметь индивидуальную защиту. Раздельные автоматы АВ и УЗО требуют габаритного щитка, что не совсем удобно для квартиры. К тому же необходимо поставить УЗО со значением тока выше, чем номинальный ток АВ в 1-2 раза. Дифавтомат ставится только на линию оптимального тока для предотвращения перегрузки всей сети и коротких замыканий.

В небольшом щитке можно поставить качественное УЗО на вводе и маленькие автоматы для защиты отдельных линий. Однако затраты на оборудование будут больше, чем на несколько дифавтоматов, но это сэкономит место.

Срабатывание дифференциального автомата также возможно в ситуациях, когда УЗО просто не будет действовать.

Функции дифференциального автомата

Дифференциальные автоматы относятся к категории защитных устройств, выполняющих одновременное отключение фазы и нуля при возникновении аварийных ситуаций. Данные устройства способны одновременно отслеживать наличие коротких замыканий и токовых утечек, отключая питание в обоих случаях.

В дифавтоматах успешно совмещаются функции стандартного автоматического выключателя и устройства защитного отключения. Главным назначением дифавтомата является защита в случае прикосновения к оголенным проводам или частям оборудования, находящимся под напряжением из-за каких-либо повреждений. Дифференциальные автоматы рассчитаны на различные номиналы рабочих токов и токов утечки.

Каждый прибор разделяется на две функциональные части. Сюда входит двух- или четырехполюсный автоматический выключатель и модуль, защищающий от поражения электротоком. Для монтажа устройства используется DIN-рейка, что позволяет занимать меньше места в щитке по сравнению с отдельно взятыми приборами (автомат и УЗО).

Все дифференциальные автоматы обладают быстродействием, составляющим всего 0,04 секунды. За счет этого обеспечивается адекватная замена УЗО и защита от поражения электротоком. Немаловажную роль эти приборы играют в защите различных устройств и оборудования от перегрузок, возникающих при аварийных ситуациях. Конструкция дифавтомата позволяет максимально быстро отключать питание на любых участках сети при скачках напряжения более 250 вольт.

Таким образом, дифференциальные автоматы отличаются высокой скоростью срабатывания. Они способны эффективно защитить оборудование при рабочих перегрузках и скачках напряжения. Данные защитные устройства могут эксплуатироваться в температурном диапазоне от -25 до +500С, они обладают большим порогом износостойкости. Фактически, УЗО с автоматом в одном корпусе дали возможность получить отдельный защитный прибор с расширенными функциями.

Это интересно: Автоматы для защиты от перенапряжения: рассматриваем развернуто

Что такое УЗО

УЗО работает как защитник человека от поражения электрическим током и как превентивный механизм по предотвращению случайного возгорания кабелей проводки и подключаемых шнуров электроприборов.

Функциональная идея рассматриваемого устройства основана на законах электротехники, постулирующих равенство входящего и выходящего тока в замкнутых электрических цепях с активными нагрузками.

Это значит, что ток, протекающий через фазный провод, должен быть равен току, протекающему через нулевой провод — для цепей однофазного тока при двухпроводной разводке и что ток в нейтральном проводе должен быть равен сумме токов, которые протекают в фазах для трехфазной четырехпроводной цепи.

Когда в таком контуре из-за случайного прикосновения человека к неизолированным частям токопроводящих элементов цепи или при контакте оголенной части проводки (из-за повреждения) с другими токопроводящими предметами, образующими новую электрическую цепь, происходит так называемая утечка тока — равенство входящего и выходящего токов нарушается.

Это нарушение может быть зарегистрированным и использоваться как команда на отключение всей электрической цепи. На этом процессе и было сконструировано УЗО. А ток «утечки» в рамках электротехники стали называть дифференциальным током. УЗО может регистрировать очень малые токи «утечки» и выполнять функции механизма выключателя.

При выборе УЗО нужно помнить, что внутренней защиты от сверхтоков в нем не предусмотрено, УЗО защищает и реагирует только на ток утечки. Поэтому последовательно с устройством защитного отключения обязательно должен устанавливаться автоматический выключатель. Номинальный ток автомата должен быть меньше или равен номинальному току УЗО.

Назначение устройств защитного отключения

УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.

Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.

Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод.

Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер. Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества.

Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.

Иностранные модели

ABB – это самая известная, пожалуй, марка на рынке автоматических защитных устройств, которую выбирают сотни тысяч покупателей. Принадлежит совместной шведско-швейцарской компании. В настоящее время производства размещены более чем в ста странах.

По многочисленным отзывам, компания выпускает одни из лучших дифавтоматов. Цена может колебаться от 2000 до 4000 рублей на однофазные устройства, в зависимости от параметров и модели.

Марка французской продукции LeGrand широко известна во всем мире. Для этого бренда характерно наличие большого ряда моделей производимых дифавтоматов, в том числе и для трехфазной цепи. Стоимость трехфазных дифавтоматов доходит до 10000-12000 рублей.

Бренд Siemens продукции немецкого предприятия, имеющего давнюю историю. Выпускает много видов промышленной и бытовой техники. Специализация на электротехнических изделиях отсутствует. Видимо поэтому качество несколько ниже, чем у предыдущих производителей. Цена изделий – 2000-5000 рублей.

Расчет автоматических выключателей

Перед покупкой дифавтомата важно рассчитать его так, чтобы обеспечить своевременное срабатывание и защиту без сбоев электроприборов

Определение мощности автомата

Расчет автомата по мощности электроприемника выполняется, когда проводка по всей длине рассчитана на определенный тип нагрузки. Допустимый ток в этом случае будет больше номинальных показателей автомата.

Расчет номинальной мощности автомата

Чтобы не заниматься вычислениями, можно:

  • Посмотреть документацию бытовой техники.
  • Изучить информацию на задней панели.
  • Воспользоваться таблицей со средними значениями мощности приборов.
Тип электроприбора Мощность потребления, Вт
Стиральная машинка 2000-2500
Пол с электроподогревом 2000-2500
Электроплита 4500-8500
Посудомоечная машина 2000-2500
Холодильник 140-300
Миксер 250-400
Фен 400-1600
Утюг 900-1700
Пылесос 680-1400
Вентилятор 2500-4000
Телевизор 125-180
Освещение 20-100

Вычисление номинального тока

Данные на корпусе дифавтомата

При вычислениях номинального тока ориентируются на сечение провода. Значение номинального тока автомата должно быть меньше максимального показателя, рассчитанного на данный кабель.

Автомат подбирается по минимальному сечению проводов. К примеру, для медного кабеля сечением 1,5 мм2 допустимый ток равняется 25 А. Автомат со значением 25 А приведет к перегреву проводки. Поэтому:

  1. Производится подсчет мощности нагрузок на дифференциальный автомат.
  2. Высчитывается мощность всех потребителей.
  3. Делается вычисление по формуле расчетного тока автомата I = P/U, где P- суммарная мощность всех потребителей электричества U – напряжение сети.
  4. Результат округляется.

Определение время-токовой характеристики

Для выражения время-токовой характеристики используются специальные графики. Кривая указывает реакцию автомата в условиях отключения тока. Зависимость времени срабатывания прибора от силы тока, проходящего через него, будет данным показателем.

Самыми распространенными характеристиками являются:

  • B – от 3 до 5×In;
  • C – от 5 до 10×In;
  • D – от 10 до 20×In.

Буква означает ток срабатывания.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
